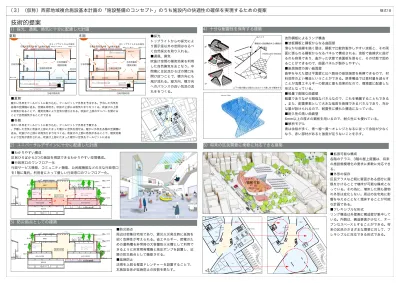

（３）（仮称）西部地域複合施設基本計画の「施設整備のコンセプト」のうち施設内の快適性の確保を実現するための提案
1）採光、通風、換気に十分に配慮した計画
3）防災拠点としての建築
■採光
トップライトからの採光によ り展示室以外の空間はなるべ く自然採光を取り入れる。 ■通風、換気
吹抜け空間の煙突効果を利用 した自然換気をおこなう。中 間期には区民ひろばの開口を 開け放つことで、横方向にも 風が流れる。縦方向、横方向 へのバランスの良い気流の流 れををつくる。
技術的提案
■夏期
暖かい外気をクールピットに取り込む。クールピットで外気を予冷する。予冷した外気を 各階の空調機に送る。空調は床吹き。吹抜け上部には熱気たまりをつくる。吹抜けの上部 に熱気があることで、煙突効果により空気が誘引される。吹抜け上部のダンパーを開ける ことで自然換気することができる
■冬期
冷たい外気をクールピットに取り込む。クールピットで外気を予暖する
。予暖した空気と吹抜け上部にたまった暖かい空気を混ぜる。暖かい外気を各階の空調機に 送る。吹抜けの上部には熱気たまりをつくる。吹抜けの上部に熱気があることで、煙突効果 により空気が誘引される。吹抜け上部にたまった暖かい空気をクールピットに送る
夏期 冬期
■拡張可能な構成
各階のテラス、3階の屋上庭園は、将来 の施設規模増化の要求に柔軟に対応でき る。
■外形の保存
区民テラスなど既に壁面がある部分に屋 根をかけることで増床が可能な構成とな っている。その為に、増床した際も建物 の外形は変化しない。周辺の住宅地に影 響を与えることなく増床することが可能 な計画である。
■フレキシブルな形式
リング構造は外壁側に構造壁が集中して いる。内側は、構造要素が少なく、オー プンなスペースとすることができる。将 来の区民のさまざまな需要に対して、フ レキシブルに対応できる形式である。
温水•ガス焚き 吸収式冷温水器 暖かい外気
居住域空調
⑤居住域空調
熱気だまり
換気ダンパー開ける 換気ダンパー開ける
①太陽光発電 ⑥集光型高温水器
ピット（防火水槽/蓄熱槽）
クールピット
居住域空調
②自然換気 （煙突効果）
③地中熱利用
AHU
AHU
AHU
予冷した外気を各階の空調に使用
地下で予冷
④トップライトからの採光
②自然換気
会議室小 会議室小
会議室小 倉庫（標本収蔵等）
保健所（健康づくり支援） 区民事務所 健康福祉センター
地域文化創造館事務所 活動支援室
防音室小 防音室大 防音室中
駐車場
陶芸窯室 美術室
カフェ
貸しロッカー 給湯室 更衣室 荷解室
和室 体育館
防音室小 調理実習室 警備・作業員控室
授乳室
陶芸室 防音室小 区民ひろば (プレイルーム）
区民ひろば (集会室）
区民作品展示コーナー 総合案内 搬入出入口・トラックヤード 洗い場・干し場
駐輪場 ゴミ置き場 会議室中
サロン（談話室）
駐輪場 駐輪場
倉庫
W. C. W. C.
区民ひろば
冷たい外気
地下で予暖 居住域空調
居住域空調
予冷した外気を各階の空調に使用
熱気だまり
換気ダンパー閉じる 換気ダンパー閉じる
暖められた空気を取り込む
居住域空調
居住域空調 居住域空調
温水•ガス焚き 吸収式冷温水器
ピット（防火水槽/蓄熱槽）
クールピット
⑤居住域空調 ①太陽光発電 ⑥集光型高温水器
②自然換気 （煙突効果）
③地中熱利用
④トップライトからの採光
AHU AHU
AHU
②自然換気
4）十分な耐震性を保有する建築
■防災拠点
周辺は密集住宅地であり、震災火災発生時に延焼を 招く危険性が考えられる。省エネルギー、節電のた めの蓄熱槽を非常時の大容量防火水槽として利用で きるように非常用発電機と高圧ポンプを設置し、近 隣の防災拠点として機能させる。
■延焼防止
法規を上回る壁面ドレンチャーを設置することで、 本施設自体が延焼防止の役割を果たす。
備蓄倉庫
クールピット
ピット（防火水槽/蓄熱槽） 地域文化創造館
コミュニティアート ミュージアム
図書館 屋上庭園
▼GL+14000
区民ひろば トップライト
▼GL+10000
▼GL+10000
▼GL 0 コミュニティアート
ミュージアム パーゴラ
屋上緑化
屋上緑化 トップライト
地域文化創造館
壁面ドレンチャー
壁面ドレンチャー 壁面ドレンチャー
壁面ドレンチャー
壁面ドレンチャー
ピット（防火水槽/蓄熱槽） ピット（防火水槽/蓄熱槽） 備蓄倉庫
クールピット
ピット（防火水槽/蓄熱槽） 地域文化創造館
コミュニティアート ミュージアム
図書館 屋上庭園
▼GL+14000
区民ひろば トップライト
▼GL+10000
▼GL+10000
▼GL 0 コミュニティアート
ミュージアム パーゴラ
壁面緑化
屋上緑化
屋上緑化 トップライト
地域文化創造館
■わかりやすい構成
区民ひろばから3つの施設を視認できるわかりやすい空間構成。 ■行政窓口のワンフロアー化
行政サービス機能、コミュニティ機能、公民館機能などの主な行政窓口 を1階に集約。利用者にとって優しい行政窓口のワンフロアー化。
5）将来の区民需要に柔軟に対応できる建築
波形鋼板によるリング構造 ■波板鋼板と鋼板からなる曲面壁
滑らかな曲線を描く壁は、鋼板で比較的製作しやすい波板と、その両 面に張られる鋼板からなるパネルで構成される。波板で曲線状に曲げ るのも容易であり、曲がった状態で表面板を張ると、その状態で固め ることができるので、曲面パネルが製作しやすい。
■座屈強度の高い曲面壁
曲率を与えた壁は平面壁に比べ数倍の座屈強度を発揮できるので、材 料効率のよい構造ということができる。鉄骨構造では素材量を減らす ことが消費エネルギーの節減に最も効果的なので、環境面に配慮した 形式となっている。
■軽量で剛強な曲面壁
軽量でありながら剛強なパネルなので、これを積層することもできる 。また、耐震要素として大きな強度を発揮できるパネルであり、充分 な量が設けられるので、耐震性に優れた構造になっている。
■耐久性の高い曲面壁
6mm以上の厚さの鋼板を用いるので、耐久性にも優れている。 ■解析モデル
青は余裕が多く、青∼緑∼黄∼オレンジとなるに従って余裕が少なく なり、赤い部材があると強度が足りないことを示す。
鋼板t6+波板鋼板t4.5+鋼板t6
H500 200 @3000
上下で壁が重なる部分には丸パイプ通し柱で補強する
会議室小 会議室小
会議室小 倉庫（標本収蔵等）
保健所（健康づくり支援） 区民事務所 健康福祉センター
地域文化創造館事務所 活動支援室
防音室小
防音室大 防音室中
駐車場
陶芸窯室 美術室
カフェ
貸しロッカー 給湯室 更衣室 荷解室
和室
1F
地域文化創造館
防音室小
地域文化創造館
調理実習室 警備・作業員控室
授乳室
区民ひろば
陶芸室 防音室小
区民ひろば (集会室） 総合案内
搬入出入口・トラックヤード
駐輪場
ゴミ置き場 会議室中
サロン（談話室） W . C.
駐輪場 区民作品展示コーナー
W . C.
保健所（健康づくり支援） 区民事務所 健康福祉センター
地域文化創造館事務所 荷解室
1F
地域文化創造館
地域文化創造館
警備・作業員控室 授乳室
区民ひろば
区民ひろば (集会室） 総合案内
搬入出入口・トラックヤード
W . C. W . C.
1F 2F 3F
丸パイプ
拡張可能
