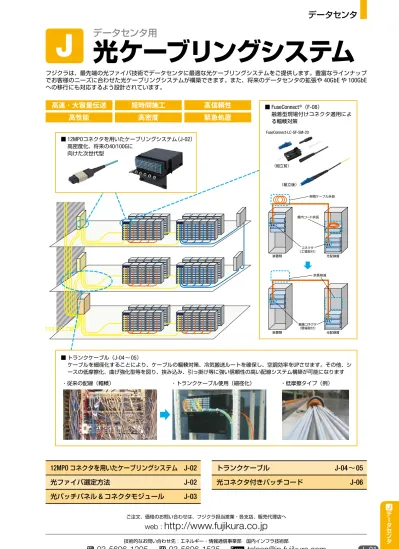

J
光ケーブリングシステム
データセンタ用
フジクラは、最先端の光ファイバ技術でデータセンタに最適な光ケーブリングシステムをご提供します。豊富なラインナップ
でお客様のニーズに合わせた光ケーブリングシステムが構築できます。また、将来のデータセンタの拡張や
40GbE
や
100GbE
への移行にも対応するよう設計されています。
■
FuseConnect
®（
F-08
）
融着型現場付けコネクタ適用によ
る輻輳対策
装置類 架間ケーブル余長 余長削減 盤内コード余長 コネクタ （工場取付） 光配線盤 装置類 光配線盤 融着コネクタ （現場取付）■
12MPO
コネクタを用いたケーブリングシステム（
J-02
）
高密度化、将来の
40/100G
に
向けた次世代型
■
トランクケーブル（
J-04
～
05
）
ケーブルを細径化することにより、ケーブルの輻輳対策、冷気搬送ルートを確保し、空調効率を
UP
させます。その他、シ
ースの低摩擦化、曲げ強化型等を図り、挟み込み、引っ掛け等に強い信頼性の高い配線システム構築が可能になります
・従来の配線（輻輳）
・トランクケーブル使用（細径化）
・低摩擦タイプ（例）
高速・大容量伝送
高性能
短時間施工
高密度
高信頼性
緊急処置
（組立前） （組立後） FuseConnect-LC-SF-SM-20J
デ
ー
タ
セ
ン
タ
■
ファイバ種別と伝送方式による最大伝送距離
通信方式 ファイバ種別
OM1
（62.5/125
）OM2
（50/125
）OM3
（50/125
）OM4
（50/125
）OS2
（9/125
）10GBASE-SR
33m
82m
300m
550m
40GBASE-SR4 / 100GBASE-SR10
100m
150m
10GBASE-LR / 40GBASE-LR4 / 100GBASE-LR4
10,000m
10GBASE-ER / 100GBASE-ER4
40,000m
高速・大容量伝送
高性能な光ファイバを用いることで、
ズにおこなえます。
10GbE
に対応するだけでなく、将来使用する
40GbE
や
100GbE
への移行もスムー
短時間施工
フジクラのデータセンタ用光ケーブリングシステムは、すべて光コネクタ付けされています。このため、製品を光
コネクタでつなくだけで光ケーブリングシステムを構築できるため、短時間で施工することができます。
高信頼性
フジクラの製品はすべて厳密に管理された工場で加工・組立されます。データセンタ内では、光ファイバを直接触
れる作業が無いため、非常に信頼性の高い光ケーブリングシステムを構築できます。
高性能
広帯域なマルチモード光ファイバを用いることで、伝送距離を拡張できます。
300m
、
OM4
では
550m
まで伝送可能です。
10GBASE-SR
の場合、
OM3
で最大
高密度
12MPO
はモジュールタイプとして高密度実装が可能なデザインを採用しています。
コネクタを用いたトランクケーブルで配線ボリュームを大幅に減らすことができます。また、パッチパネル
緊急処置
“
万が一、光ケーブルリングシステムでケーブルが損傷するトラブルが発生しても、融着型現場組立光コネクタ
FuseConnect
®”を用いれば、素早い復旧が可能です。
＊
MPO
コネクタの極性については、お問い合わせください。
Switch
19
インチラック
トランクケーブル
光パッチコード
モジュール実装型
パッチパネル
モジュール実装型
パッチパネル
光パッチコード
MPO / LC
コネクタ
モジュール
MPO / LC
コネクタ
モジュール
Server
光
19
インチラ
トランクケーブル
モジュール実装型
パッチパネル
ル実装型
パネル
12MPO
コネクタを用いたケーブリングシステム
データセンタ
Switch
（
40
G）
19
インチラック
トランクケーブル
MPO
パッチコード
MPO
パッチコード
モジュール実装型
パッチパネル
モジュール実装型
パッチパネル
MPO
パネル
MPO
パネル
Server
（
40
G）
19
インチラ
トランクケーブル
モジュール実装型
パッチパネル
ル実装型
パネル
10GbE
から
40GbE
への移行が
スムーズに行えます。
J
デ
ー
タ
セ
ン
タ
■メインディストリビューションエリアをはじめとして、各エリアへ設置し回線の構成を行います。
■モジュールタイプからアダプタパネルタイプまで、多様なラインナップを揃えております。
■
パッチパネル内の接続は全てコネクタ接続のため、信頼性が高く効率の良い光配線システムを構築できるだけでなく、設置工事が短期間で容易に行
えます。
■各種トランクケーブル、パッチコードと組み合わせてご使用ください。
光パッチパネル＆コネクタモジュール
データセンタ
FBC514M-24LC-SM
FBC514P-1U
FBC514A-48LC-BL
FBC528U-48LC/MPO-SM + FBC528G-F-1U
FBC514T-01
■
シャーシ内へのモジュールの高密度実装と、コネクタ挿抜の作業性を重視した
設計
■
トラックケーブル側には多心の
12MPO
コネクタを採用、パッチコード側には
LC
コネクタと
SC
コネクタの選択が可能
■ひとつのモジュールで
A
配線、
B
配線両方の配線方式に対応
■パッチパネルシャーシ
FBC514P-「」 1U 2U 4U 設置タイプ 19インチラック（EIA規格） 接続形態 コネクタ＋（モジュール）＋コネクタ ケーブル導入方向 背面（左右）ケーブル導入数 Max. 6 Max. 6 Max. 12
モジュール実装数 Max. 3 Max. 6 Max. 12
色 黒
寸法（mm） W482.6×H43.7×D360 W482.6×H88.1×D360 W482.6×H177×D400
■モジュール
FBC514M-「」 24LC-SM 24LC-MM 24LC-LM
コネクタタイプ LC Duplex：12個、MPO（ピンあり）：2個 接続損失（dB） Max. 1.3 Max. 0.9 Max. 0.5
FBC514M-「」 12SC-SM 12SC-MM 12SC-LM
コネクタタイプ SC Duplex：6個、MPO（ピンあり）：2個 接続損失（dB） Max. 1.3 Max. 0.9 Max. 0.5
■アダプタパネルとコード収容トレイを組み合わせて使用
■
LC
、
SC
、
MPO
コネクタに対応
■アダプタパネル
FBC514A-「」 48LC-aa 24SC-aa 12MPO
設置タイプ 19インチラック（EIA規格）
アダプタタイプ LC Duplex：24個 SC Duplex：12個 MPO：12個
色 黒 寸法（mm） W482.6×H43.7×D10 （アダプタ含まず） ※aa: アダプタ色/ BL：青、GR：緑、BG：ベージュ
■コード収容トレイ
FBC514T-「」 01 設置タイプ 19インチラック（EIA規格） ケーブル導入 前背面左右：各2（計8） 色 黒 寸法（mm） W482.6×H43.7×D360■ラックに直接設置するユニット型モジュール
■配線ガイドの増設によりコード、ケーブルの整線、固定が可能
■ユニット
FBC528U-「」 48LC/MPO-cc 48SC/MPO-cc 24SC/MPO-cc
設置タイプ 19インチラック（EIA規格）
コネクタタイプ 12MPOLC Duplex（ピンあり）：：24個、4個12MPOSC Simplex（ピンあり）：：48個、4個12MPOSC Duplex（ピンあり）：：12個、2個 寸法（mm） W482.6×H43.7×D150（アダプタ、ガイド含まず） ※cc：fiber type：SM：SM，MM：MM，LM：Low loss MM
※接続損失はモジュールと同等
■配線ガイド
FBC528G-「」 F-1U B-1U 設置タイプ ユニットに取り付け ケーブル固定 なし 左右：各6 寸法（mm） W428×H35×D105 W428×H35×D120パッチパネルシャーシ＆モジュール
アダプタパネル＆コード収容トレイ
モジュールユニット
J
デ
ー
タ
セ
ン
タ
トランクケーブル
■
データセンター内の架間、ルーム間をつなぐためのトランクケーブルで
す。
MPO
、単心コネクタなどを取り付けた形で納入いたします。設置環
境に応じて牽引端、リール梱包に対応します。
■
MPO-MPO
PUSH OUT PUSH OUT PUSH OUT PUSH OUT PUSH OUT PUSH OUT PUSH OUT PUSH OUT PUSH OUT PUSH OUT PUSH OUT PUSH OUT MPO コネクタ サブユニット❹ ❺
光ファイバケーブル❷ ❹
❸
サブユニット❹ ❻
トータル条長 Lm 800mm PUSH OUT 300mm 光ファイバケーブル サブユニット トータル条長 Lm 分岐部 12MPO コネクタ L1(指定長) 800mm 単心コネクタ コネクタタイプ：型番にて指定❹❺
❷❸❹
❽
❹❻
10■
MPO-
単心コネクタ（ファンアウト）
■
単心コネクタ（ファンアウト）
-
単心コネクタ（ファンアウト）
300mm L1(指定長) トータル条長 Lm サブユニット L1(指定長) 300mm 分岐部 光ファイバ ケーブル 単心コネクタ コネクタタイプ：型番にて指定 単心コネクタ コネクタタイプ：型番にて指定❷❸❹
❼
❽
❹❺
❹❻
10 Rx Position1Position12 Position12 Position12
Position1 Position1 Position1 Adapter Adapter 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 Adapter Adapter Tx AB BA クロス配線 Tx Rx B A BA ストレート配線 トランシーバ トランシーバ トランシーバ トランシーバ MPOF-MPOF ケーブル （キー上／キー下）
A 配線（Method A） MPO モジュール（Type1） MPO モジュール（Type1）
Rx
Position1
Position12 Position12 Position1 Position1 Position1 Position12 Position12 Adapter Adapter 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 12 11 10 9 8 7 6 5 4 3 2 1 Adapter Adapter Tx AB BA クロス配線 Tx Rx A B BA クロス配線 MPOF-MPOF ケーブル （キー上／キー上）
MPO モジュール（Type1） MPO モジュール（Type2） B 配線（Method B） 特長： ■モジュールは 1 種類の配線形態で配 線を 1 対 1 に接続します。 ■トランシーバへは Simplex コネクタで の接続を推奨します。 （Duplex コネクタの場合、左右で 2 種 類（ストレートとクロス配線）のコードを 使用します。 特長： ■モジュールの配線形態を 2 種類に使い 分けます。 ■トランシーバへは Duplex コネクタ（ク ロス配線）での接続を推奨します。 Position12
■
TIA-568-C.3
に基づいた配線形態のうち、
Method A
（
A
配線）および
Method B
（
B
配線）の配線方式を以下に示します。
極性について
12心ケーブル 48心ケーブル テンションメンバ サブユニット ケーブル外被 引き裂き紐 抗張力繊維 抗張力繊維 ケーブル外被 サブユニットJ
デ
ー
タ
セ
ン
タ
トランクケーブル
指定可能なトランクケーブルの詳細（注文時のオプションなど）
2 ご注文 型番例
FJ-A-K-LADMPFMPF-AAB040C
A配線，トランクケーブル，Plenum，OM3-BIF，水色，24心，MPO（ピンなし）-MPO（ピンなし），牽引端（片 端），40Meter，束巻き
FJ-A-KSYFSSCSLC-CCAM060R
A配線，トランクケーブル，Plenum，OS2，黄色，48心，Simplex SC/PC-Simplex LC/PC，単心分岐長
1000mm-1000mm，牽引端なし，60Meter，リール巻き
■
トランクケーブルの仕様
現行のコード集合型ケーブルに比べて細径であり、多心数の配線時に
省スペース化を実現します。
3mm
のサブユニット（コード）に
12
心を収納し、
MPO
コネクタとの組
み合わせに最適なケーブルです。
種類 トランクケーブル 心数 12 24 48 72 96 144 外径（ｍｍ） 4.5 4.5x7.4 9.7 11.1 13.3 17.4 質量（kg/km） 22 33 80 125 175 230シース色 OS2：黄色 OM2：橙色 OM3／OM4：水色 難燃性 Plenum（OFNP UL910）
■
リール
木質ボードと紙管の胴部で構成されたリールです。ボルトとナットにて
組み立てられており、使用後、現地で分解して廃却が可能です。データ
センターのサーバルーム内への持ち込みも容易なコンパクトサイズ（ツ
バ径
16
インチおよび
23
インチタイプ）です。木くずが出にくい材質の
ため、サーバルーム内での使用も問題ありません。
■
極性
A
配線形態のみ記載となりますが、
B
配線、
Duplex
タイプの
SC
、
LC
コネクタを希望される場合は別途ご相談ください。
■
牽引端
各心数、コネクタ数量に合わせて牽引端の外径は
30
～
50mm
になりま
す。また、牽引端の長さはコネクタ分岐長と数量により変わります。
牽引端取付例
リール外観例
■
在庫：
下記ケーブルについては常時在庫があり、短
納期にて結線し出荷することが可能です。
12
心
……
OS2
（
SM
）、
OM2
、
OM3
24
心
……
OS2
（
SM
）、
OM2
、
OM3
48
心
……
OS2
（
SM
）、
OM2
、
OM3
12心サブユニット 12心ケーブル 24心ケーブル 72心ケーブル 36、48心ケーブル 144心ケーブル 96心ケーブル テンションメンバ サブユニット ケーブル外被 引き裂き紐 テンションメンバ サブユニット ケーブル外被 引き裂き紐 テンションメンバ サブユニット ケーブル外被 引き裂き紐 テンションメンバ サブユニット ケーブル外被 引き裂き紐 抗張力繊維 ケーブル外被 サブユニット 抗張力繊維 ケーブル外被 サブユニット 外被 抗張力繊維 光ファイバ素線
❶
❷
❸
❹
❺ ❻
❼ ❽
❾
❿
11 極性（
TIA-568-C.3
） ケーブルタイプ ファイバ種別＆被覆色 心数 コネクタ種別 ファンアウト部長さL1
，L2
牽引端/Pulling Eye
トータル条長（にて表示のこと）3
桁 き梱包形態（束巻/
リール巻き）A：A配線/ Method A K ：トランク ケーブル （難燃グレー ド：Plenum） SY：SM，OS2， 黄色 MO：MM50um， OM2，橙色 LA：MM50um， OM3-BIF，水色 CA：MM50um， OM4，水色 （※）BIF：曲げ強 化型ファイバ 2：2心 4：4心 6：6心 8：8心 C：12心 D：24心 E：36心 F：48心 H：72心 J：96心 L：144心 （※）コネクタ取 り付けされるファ イバ心数を示す。 MPF：MPO（ピンなし） MPM：MPO（ピンあり） LPF：低ロスMPO（ピンなし） LPM：低ロスMPO（ピンあり） SSC：Simplex SC（PC）
SSA：Simplex SC（APC）
SLC：Simplex LC（PC） UCO：コネクタなし （*1）PC：SMの場合、UPCとな ります （*2）2連コネクタ（Duplex Type） の対応については配線構成の 確認が必要ですので、別途お 問い合わせ下さい。 A： MPOの場合 （固定長） B：500mm C：1000mm D：1500mm E：2000mm A：牽引端なし B：片端 牽引端あり（*1） C：両端 牽引端あり （*1）Bの場合の取付優先順位 第一優先：コネクタ無側 第二優先：MPO側 第三優先：単 心 コ ネ ク タ 側（*2） （*2）単心コネクタの場合、 取付可能な最大心数 LC：48c以下 SC：24c以下 001：1m 010：10m 100：100m 公差 L≦10m：+10%、-0 10m＜L≦50m：+1m、-0 50m＜L：+2%、-0 （※）最小条長 MPO-MPO：3m以上 MPO-単 心 コ ネ ク タ： 7m以上 単心コネクタ-単心コ ネクタ：10m以上 C：束巻き R：リール巻き
型番例：
FJ
－■－■
■■
■
■■■
■■■－■■
■
M
■■■
■
❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ ❿
11
■
トランクケーブルの構造
J
デ
ー
タ
セ
ン
タ
光コネクタ付きパッチコード
■
データセンター内の架内や短い距離をつなぐためのパッチコードです。
MPO
、単心コネクタなどを取り付けた形で納入いたします。
※極性について 両端Duplex
コネクタの場合、極性があ ります。ご注文の際には下記の２つの 極性（X
：クロス接続、ST
：ストレート 接続）のどちらかを選び、品名に加え てください。 記号 From：P1極 性To：P2 X A B B A ST AB AB ※極性について 両端MPO
コネクタの場合、極性があ ります。ご注文の際には下記の２つの 極性（X
：クロス接続、ST
：ストレート 接続）のどちらかを選び、品名に加え てください。 ST：ストレート接続 X：クロス接続 MPO1Port NO. Port NO.MPO2 Port NO.MPO1 Port NO.MPO2
1 1 1 12 2 2 2 11 3 3 3 10 4 4 4 9 5 5 5 8 6 6 6 7 7 7 7 6 8 8 8 5 9 9 9 4 10 10 10 3 11 11 11 2 12 12 12 1
2 ご注文 型番例
DXLC-2P-PC-3M-RS-OM3C-2SR-X
両端DuplexLCコネクタ付きOM3、2心リボンコード、Riserグレード、水色、DXLC-DXLC、3m、クロス接続
MPOF/F-2P-2M-PL-SMCx12C-ST
両端MPOコネクタ付きSM、12心コード、Plenumグレード、黄色、MPO（ピンなし）-MPO（ピンなし）、2m、 ストレート接続
■
在庫：
Simplex
、
Duplex
コネクタについては常時在庫
があり、短納期で出荷が可能です。
詳細はお問い合わせください。
両端
FLC
、
3m/10m
：
SM
、
OM2
、
OM3
各種
両端
DXLC
、
3m/10m
：
SM
、
OM2
、
OM3
各種
❶❷
❸
❹
❺
❻
❼
❽
コネクタタイプ ファイバ種別 研磨方法 製品長 難燃性またはオプション設定（省略可） ファイバ種別&
コード形状 極性 FSC：Simplex SC FLC：Simplex LC DXSC：Duplex SC DXLC：Duplex LC MPO*：MPO（SM）（ 斜 めPC 研磨） MPO*/F：MPOコネクタ（MM） （直角PC研磨） ■両端が同じコネクタの場 合、/②は省略可能 *M：ピンあり F：ピンなし 無記入：MM S：SM PCSPC UPC APC（SCのみ） 両端が異なる研磨の 場合、PC/SPCのよう に表記して下さい MPOの場合は省略 メートル単位 （0.7m以上） 公差 L≦10m：+10%、-0 10m＜L≦50m：+1m、-0 50m＜L：+2%、-0 無記入：PVC，難燃指定 なし RS：Riserグレード PL：Plenumグレード LH：LSZHグレード 各グレードの対応可否 については別途お問い 合わせください SMC-S：単心2mm コード， SM SR15EC-S：単心2mm コード， SR15E SM SMC-2SR：2心リボン2mm コード， SM SR15EC-2SR ：2心リボン2mm コード， SR15E SMOM2C-2SR：2心リボン2mm コード， 50um MM， OM2
OM3C-2SR：2心リボン2mm コード， 50um MM， OM3
OM4C-2SR：2心リボン2mm コード， 50um MM， OM4
SMCx12C：12心丸型3mm コード， SM
OM2Cx12C： 12心丸型3mm コード， 50um MM， OM2
OM3Cx12C：12心丸型3mm コード， 50um MM， OM3
X： クロス接続 ST： ストレート接続 （*）両 端Duplex コネクタおよび MPOコネクタの 場合のみご指定 ください
