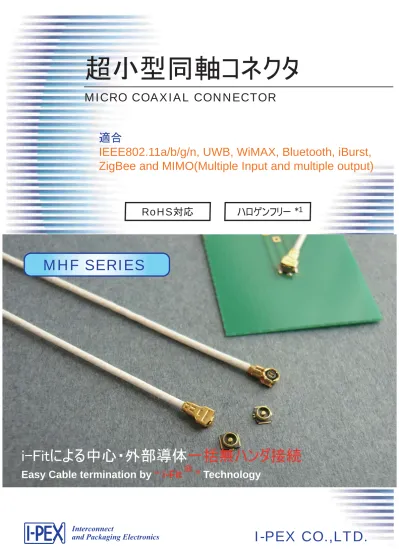

MHFシリーズ 超 小 型 同 軸 コネクタ 主 なアプリケーション - 無 線 LANアンテナ 携 帯 電 話 ノートPC 小 型 ゲーム 機 デジタル 家 電 アクセスポイント 特 長 - 表 面 実 装 用 リセプタクルコネクタとプラグケーブルコネクタ - 超 低 背 タイプ 嵌 合 高 さ:

RoHS対応

MICRO COAXIAL CONNECTOR

適合

IEEE802.11a/b/g/n, UWB, WiMAX, Bluetooth, iBurst,

ZigBee and MIMO(Multiple Input and multiple output)

Easy Cable termination by

“ i-Fit

®

”

Technology

MHF SERIES

ハロゲンフリー

*1

超小型同軸コネクタ

【製品一覧】

MHFシリーズ　　

超小型同軸コネクタ

【主なアプリケーション】

-無線LANアンテナ 　　・携帯電話 　　・ノートPC 　　・小型ゲーム機 　　・デジタル家電 　　・アクセスポイント

【製品仕様】

【特　長】

- 表面実装用リセプタクルコネクタとプラグケーブルコネクタ - 超低背タイプ　　嵌合高さ：1.2mm～2.5mmMAX. - 同軸ケーブル : O.D.0.64mm / 0.81mm / 0.98mm / 1.13mm / 1.32mm / 1.37mm / 1.8mmに適合 - “ i-Fit ® ”（中心導体）、圧着（外部導体）による無ハンダ接続

- IEEE802.11 a/b/g/n, UWB, WiMAX, iBurst, Zigbee, Bluetooth Wireless and MIMOに適合

- 周波数 : DC ～ 6GHz ( V.S.W.R. : 1.3MAX at 0.1~3GHz, 1.4MAX at 3~6GHz ) - 特性インピーダンス : 50 Ω ( 標準 )

- 使用温度 : -40℃ ～ +90℃ - 定格電流 : AC 60V

- 接触抵抗 : 20m Ω MAX. ( 中心Signal ) and 10m Ω MAX. ( 外部Ground ) - 耐電圧 : AC 200V - 絶縁抵抗 : 500M Ω MIN. / DC 100V ◆中心コンタクトはすべてGoldメッキ仕様です Gold / Gold 20279-001E-01 (3pads) 20441-001E-01 (4pads)

20278-1*2R-** 20351-1*2R-37 20311-011R-08 20369-001E 20367-001R 20429-001E 20428-001R 20407-001E 20448-001R-081 20462-001E

Gold / Silver 20314-001E-01

(3pads)

20308-1*2R-13

20308-1*2R-32 N/A

20312-011R-08

20312-011R-10 N/A N/A N/A N/A N/A N/A N/A

MHF プラグ MHF ll プラグ MHF lll プラグ MHF-A13 プラグ MHF 4 プラグ MHF 4 SMTプラグ MHF リセプタクル MHF lll リセプタクル MHF-A リセプタクル MHF 4 リセプタクル メッキ (中心/ グランド) MHFタイプ 嵌合高さ 2.5mm (MAX.) 2.1mm (MAX.) 1.6mm (MAX.) 1.45mm (MAX.) 1.2mm (MAX.) 1.2mm (MAX.)

専用結線治具により中心導体( i-Fit

®

)と外部導体(圧着)の結線を

１アクション

で行うことにより、

スピーディー且つ容易な結線作業を実現しております。

< i-Fit

®

接続技術

>

< 製品構造 >

1アクションで、無ハンダ接続完了 “ i-Fit® ” technology ジャケット 外部導体 中心導体 誘電体 i-Fit® 接続ポイント Crimping コンタクト 中心導体

i-Fit

®

断面構造

プラグ　グランドコンタクト プラグ　コンタクト プラグ　ハウジング リセ　コンタクト リセ　ハウジング リセ グランドコンタクト 1.2 ~ 2.5

i-Fit

®

PATENT NO.

JAPAN PAT.4148339 U.S.A. PAT.6,790,082

MHF Receptacle

【製品型番】

20279-001 E- 01

梱包仕様 : エンボステープ 1リール : 2,500pcs

グランドコンタクト : Auメッキ

20314-001 E- 01

梱包仕様 : エンボステープ 1リール : 2,500pcs

グランドコンタクト : Ag メッキ

X X

【材　質 / メッキ処理】

(0.6) 0.25 (3.1) 2.6 1.8 0.25 0.6 2.6 3.0 2.1 φ2.0 φ0.5 0.2 0.35 _1.25 グランド コンタクト ハウジング Sect.X-X コンタクト ±0.05 ±0.05 ±0.05 ± 0.05 ± 0.05 ± 0.05 4.0 1.0 1.9 1.05 1.0 2.2 パターン禁止エリア

RECOMMENDED FOOTPRINT PATTERN

3pads タイプ

【製品型番】

20441-001 E- 01

梱包仕様 : エンボステープ1リール : 5,000pcs

グランドコンタクト : Auメッキ

4pads タイプ

A A ※ ※

RECOMMENDED FOOTPRINT PATTERN

0.6 0.25 0.25 1.8 2.6 ( 3.1 ) 2.6 3.0 0.6 2.1 φ2.0 φ0.5 1.25 _0.35 Sect.A-A グランド コンタクト ハウジング コンタクト パターン禁止エリア 1.0 1.0 1.05±0.05 1.05 ±0.05 ±0.05 ±0.05 ± 0.05 ±0.05 ± 0.05 ± 0.05 ± 0.05 4.0 1.9 1.0 2.2 1.0 HOUSING CONTACT GROUND CONTACT LCP UL94V-0 COPPER ALLOY COPPER ALLOY 部　品 材　質 メッキ処理 / 色 (3pads) メッキ処理 / 色 (4pads) NATURAL Au Au or Ag BLACK Au Au

【材　質 / メッキ処理】

MHF Plug Cable Assembly

嵌合高さ : 2.5mm MAX

豊富な製品バリエーションにより多くのケーブルサイズに適合

【製品型番】

20278-1 * 2 R- * *

グランドコンタクト : Auメッキ

グランドコンタクト : Agメッキ

①

③

20308-1 * 2 R- * *

①

③

【適合ケーブルサイズ】

IP X

13

20278-1*2R-08 20278-1*2R-13 20278-1*2R-32 20278-1*2R-18 - 20308-1*2R-13 20308-1*2R-32

-AWG#36適合 AWG#32適合 AWG#32適合 AWG#30適合

1重編組 1重編祖 2重編組 1重編組

部　品 材　質 メッキ処理 / 色 Note

HOUSING PBT UL94V-0 NATURAL or BLACK Au 08, Au 18のみNATURAL色 CONTACT COPPER ALLOY Au

GROUND CONTACT COPPER ALLOY Au or Ag 外部導体　編組

Part No. (Au) Part No. (Ag)

中心導体 銀メッキ 誘電体 外部導体 銀or錫メッキ ジャケット AWG#36 (7/0.05) φ0.81Nominal (φ0.65) φ0.4 Nominal 2.09 1.25 1.16 ± 0.1 ± 0.1 ± 0.1 AWG#32 (7/0.08) φ1.13 Nominal (φ0.93) φ0.68 Nominal 2.09 1.25 1.16 ± 0.1 ± 0.1 ± 0.1 2.09 1.25 1.16 ± 0.1 ± 0.1 ± 0.1 2.09 1.25 1.16 ± 0.1 ± 0.1 ± 0.1 AWG#30 (7/0.102) φ1.8 Nominal (φ1.35) φ0.84 Nominal AWG#32 (7/0.08) φ1.32 Nominal (φ1.12) φ0.66 Nominal RG178 B/U Plug P/N 20278-1*2R-08 P/N 20278-1*2R-13 P/N 20308-1*2R-13 P/N 20278-1*2R-32 P/N 20308-1*2R-32 Receptacle P/N 20279-001E-01 P/N 20314-001E-01 P/N 20411-001E-01 2.5 MAX 4.0 (4.7 20278-1*2R-18) MATED VIEW 2.62 3.0 4.0 2.1 2.62 3.0 4.7 2.1 IP X

18

②

②

0

1

②

_R

① 治　具 梱包仕様 適合ケーブルサイズ 手動治具用 ( ノッチ付 ) 半自動機用 ( ノッチなし ) リール 1リール : 2,000pcs P/N 20278 : 08, 13, 32, 18 P/N 20308 : 13, 32

-③ 適合ケーブル 標準寸法

【材　質 / メッキ処理】

MHF Plug Cable Assembly

嵌合高さ : 2.5mm MAX

O.D.1.37mm

ケーブルに適合

【製品型番】

20351-1 * 2 R- 37

グランドコンタクト : Auメッキ

①

②

【適合ケーブルサイズ】

部　品 材　質 メッキ処理 / 色

HOUSING PBT UL94V-0 NATURAL CONTACT Au GROUND CONTACT Au

COPPEER ALLOY

Part No. (Au) 20351-1*2R-37

Part No. (Ag)

-AWG#30適合 外部導体　　編組 1重編組

IP

X

37

COPPEER ALLOY A WG#30 (7/0.102) φ 1.37 φ 1.13 φ 0.88 Nominal 適合ケーブル 標準寸法 2.3 1.1 1.16 ±0.1 ±0.1 ±0.1 Nominal 2.62 3.0 4.7 2.1 Plug P/N 20351-1*2R-37 Receptacle P/N 20279-001E-01 P/N 20411-001E-01 Coaxial Cable 4.7 2.5 MAX MATED VIEW

0

1

②

_R

① 治　具 梱包仕様 手動治具用　（ノッチ付） 半自動機用　（ノッチなし） リール 1リール : 2,000pcs ジャケット 外部導体 銀or錫メッキ 誘電体 中心導体 銀メッキ

MHF ll Plug Cable Assembly

嵌合高さ :

2.1mm MAX

【製品型番】

20311-011 R - 08

グランドコンタクト : Auメッキ

グランドコンタクト : Agメッキ

② 梱包仕様

_R

_{リール 1リール : 2,000pcs} 適合ケーブルサイズ

_-

08, 10

①

20312-011 R- * *

① ②

Part No. (Au) 20311-011R-08

20312-011R-10

Part No. (Ag) 20312-011R-08

-AWG#36適合 AWG#33適合 外部導体　　編組 1重編組 1重編組

【適合ケーブルサイズ】

【材　質 / メッキ処理】

部　品 材　質 メッキ処理 / 色

HOUSING LCP UL94V-0 NATURAL CONTACT Au GROUND CONTACT Au or Ag COPPER ALLOY IP X (7/0.05) φ 0.81 (φ 0.65) _φ0.42 Nominal COPPER ALLOY 2.05 1.05 1.3 ±0.1 ±0.1 ±0.1 2.05±0.1 1.0±0.1 1.3±0.1 φ 0.15 Nominal Nominal (7/0.071) φ 0.98 (φ 0.85) φ 0.62 Nominal φ 0.21 Nominal Nominal Plug P/N 20311-011R-08 P/N 20312-011R-08 P/N 20312-011R-10 ① Coaxial Cable MATED VIEW 3.8 2.1 MAX. 2.9 1.3 2.52 (4.97) 3.8 φ2.33 1.62 Receptacle P/N 20279-001E-01 P/N 20314-001E-01 P/N 20411-001E-01 適合ケーブル 標準寸法 ジャケット 外部導体 銀or錫メッキ 誘電体 中心導体 銀メッキ

MHF lll Receptacle

嵌合高さ :

1.6mm MAX

【製品型番】

20369-001 E

梱包仕様 : エンボステープ 1リール : 5,000pcs

グランドコンタクト : Auメッキ

部　品 材　質 メッキ処理 / 色

HOUSING LCP UL94V-0 BLACK CONTACT COPPER ALLOY Au GROUND CONTACT Au

【材　質 / メッキ処理】

COPPER ALLOY 1.7 1.7 グランドコンタクト コンタクト 2.0 1.4 0.3 0.3 1.3 1.0 1.0 φ1.4 φ0.4 0.85 0.82 コンタクト ハウジング グランドコンタクト 2.85 1.6 MAX. Coaxial Cable Plug P/N 20367-001R Receptacle P/N 20369-001E MATED VIEW 2.6 1.4 1.5 0.5 0.75 0.65 1.3 1.3 ± 0.05 ±0.05 ±0.05 ±0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.05 パターン禁止エリア

【材　質 / メッキ処理】

MHF lll Plug Cable Assembly

O.D.0.81mm

ケーブルに適合

【製品型番】

20367 - 001 R

グランドコンタクト : Auメッキ

【適合ケーブルサイズ】

部　品 材　質 メッキ処理 / 色

HOUSING LCP UL94V-0 NATURAL CONTACT Au GROUND CONTACT Au

COPPER ALLOY

Part No. (Au) 20367-001R

Part No. (Ag)

-AWG#36適合 外部導体　編組 1重編組 梱包仕様 : リール 1リール : 2,000pcs COPPER ALLOY 0.35 1.3 1.05 φ 0.81 (φ 0.65) A WG#36(7/0.05) (φ 0.15) (φ 0.42) ±0.05 ±0.1 ±0.1 2.0 2.85 (φ1.64) 1.2 Coaxial Cable Plug P/N 20367-001R Receptacle P/N 20369-001E MATED VIEW 1.6 MAX. 適合ケーブル 標準寸法 ジャケット 外部導体 銀メッキ 誘電体 中心導体 銀メッキ

【製品型番】

20429-001 E

梱包仕様 : エンボステープ 1リール : 5,000pcs

グランドコンタクト : Auメッキ

部　品 材　質 メッキ処理 / 色

HOUSING LCP UL94V-0 BLACK CONTACT COPPER ALLOY Au GROUND CONTACT Au

【材　質 / メッキ処理】

COPPER ALLOY

MATED VIEW

RECOMMENDED FOOTPRINT PATTERN

MHF-A Receptacle

嵌合高さ :

1.45mm MAX

2.6 2.6 φ2.0 φ0.5 0.63 ハウジング コンタクト グランドコンタクト 3.0 0.6 1.8 1.55 1.55 0.6 Coaxial Cable Receptacle P/N 20429-001E Plug P/N 20428-001R 4.62 3.5

1.45 MAX _{Contact Area}

パターン禁止エリア 3.8 1.9 2.0 1.85 2.05 0.8 ±0.05 ±0.05 ± 0.05 ± 0.05 ± 0.05 ±0.05

【材　質 / メッキ処理】

MHF-A13 Plug Cable Assembly

O.D.1.13mm

ケーブルに適合

【製品型番】

20428 - 001 R

グランドコンタクト : Auメッキ

【適合ケーブルサイズ】

部　品

材　質

メッキ処理 / 色

HOUSING PBT UL94V-0 BLACK

CONTACT Au

GROUND CONTACT Au

COPPER ALLOY

Part No. (Au) 20428-001R

Part No. (Ag)

-AWG#32適合 外部導体　編組 1重編組 梱包仕様 : リール 1 リール : 2,000pcs COPPER ALLOY 0.3 1.45 1.57 φ 1.13 (φ 0.8) _(7/0.08) (φ 0.24) (φ 0.7) ±0.05 ±0.1 ±0.05 MATED VIEW 2.6 3.5 1.09

Coaxial Cable Plug_{P/N 20428-001R}

Receptacle P/N 20429-001E 1.45 MAX 適合ケーブル 標準寸法 ジャケット 外部導体 錫メッキ 誘電体 中心導体 銀メッキ

MHF 4 Receptacle

嵌合高さ :

1.2mm MAX

【製品型番】

20449-001 E

梱包仕様 : エンボステープ 1リール : 5,000pcs

グランドコンタクト : Auメッキ

部　品 材　質 メッキ処理 / 色

HOUSING LCP UL94V-0 BLACK CONTACT COPPER ALLOY Au GROUND CONTACT Au

【材　質 / メッキ処理】

COPPER ALLOY

MATED VIEW

RECOMMENDED FOOTPRINT PATTERN

A _A ※ ※ 2.0 1.76 0.4 0.5 0.16 1.4 1.68 (2.0) 0.16 φ1.5 φ0.45 0.2 (0.57) 0.6 グランドコンタクト ハウジング コンタクト Sect. A-A 1.52 SMT Plug P/N 20462-001E Receptacle P/N 20449-001E Plug P/N 20448-001R-081 Coaxial Cable Receptacle P/N 20449-001E 1.2 MAX 1.2 MAX 2.5 1.5 1.34 0.5 1.58 0.54 0.38 0.75 1.25 1.25 0.7 0.6 ±0.05 ±0.05 ±0.05 ±0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.05 ±0.05 コンタクト グランドコンタクト パターン禁止エリア

【材　質 / メッキ処理】

MHF 4 Plug Cable Assembly

O.D.0.81mm

ケーブルに適合

【製品型番】

20448 - 001 R -081

グランドコンタクト : Auメッキ

【適合ケーブルサイズ】

Part No. (Au) 20448-001R-081

Part No. (Ag)

-AWG#36適合 外部導体　編組 1重編組 梱包仕様 : リール 1 リール : 2,000pcs 1.02 1.16 0.30 ±0.09 ±0.1 ±0.1 中心導体 A WG#36(7/0.05) （φ 0.15) φ0.42 誘電体 外部導体 (φ 0.65) _φ0.81 _{ジャケット} Minimum HOUSING CONTACT GROUND CONTACT PBT UL94V-0 COPPER ALLOY COPPER ALLOY 部　品 メッキ処理 / 色 BLACK Au Au 材　質 (SMT Plug) 材　質 (Plug) LCP UL94V-0 COPPER ALLOY COPPER ALLOY 2.1 0.9 2.55 φ1.82

MHF 4 SMT Plug

【製品型番】

20462 - 001 E

グランドコンタクト : Auメッキ

梱包仕様 : エンボステープ 1 リール : 5,000pcs ※ ※ 2.8 2.0 0.3 2.5 1.8 0.4 1.8 0.9 (φ 1.44) コンタクト ハウジング グランドコンタクト 3.1 2.0 1.45 MAX. (Signal Pattern) 0.4 For Signal

Only Signal Pattern allowed

±0.05 ±0.05 ±0.05 ± 0.05 ±0.05 ± 0.05 ±0.05 2.0 2.8 1.8

0.3 MAX. (Signal Pattern)

Only Ground Pattern allowed パターン禁止エリア

0.5

1.45 MIN.

(Ground Pattern and Prohibition area)

RECOMMENDED FOOTPRINT PATTERN

＊1･･････　[ ハロゲンフリー ]

コネクタ嵌合後のケーブルに対する荷重

Coaxial cable 4N MAX. 2N MAX. 2N MAX. Plug Receptacle MHF MHF ll 2N MAX. NG NG MHF lll MHF-A13 MHF 4 ハロゲンフリーについて 環境有害化学物質の削減という観点から、臭素や塩素のハロゲン化物を含む難燃剤を 非ハロゲン化物に置き換えようという産業会の動きがございます。 弊社でも、非ハロゲン系難燃剤を使用したコネクタの開発を推進して参ります。 尚、弊社では、ハロゲンフリーをIEC 61249-2-21に従い定義しております。 （臭素 900ppm以下、　塩素　900ｐｐｍ以下、総臭素+塩素含有率1500ppm以下）
