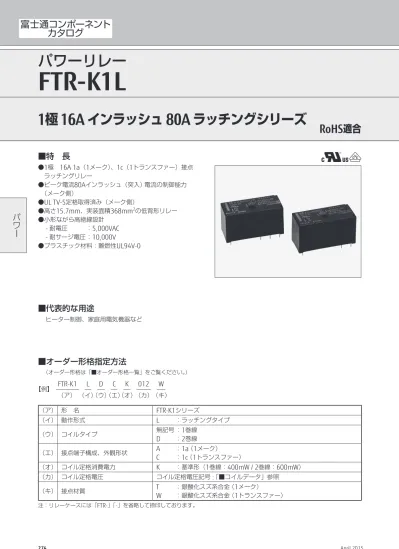

富士通コンポーネント
カタログ
パワー
パワーリレー
FTR-K1L
1
極
16A
インラッシュ
80A
ラッチングシリーズ
■特 長
● 1極 16A 1a（1メーク）、1c（1トランスファー）接点 ラッチングリレー ●ピーク電流80Aインラッシュ（突入）電流の制御能力 （メーク側） ●UL TV-5定格取得済み（メーク側） ●高さ15.7mm、実装面積368mm2の低背形リレー ●小形ながら高絶縁設計 - 耐電圧 ：5,000VAC - 耐サージ電圧：10,000V ●プラスチック材料：難燃性UL94V-0■オーダー形格指定方法
（オーダー形格は「■オーダー形格一覧」をご覧ください。） 【例】 FTR-K1 L D C K 012 W （ア） （イ）（ウ）（エ）（オ）（カ）（キ）RoHS
適合
■代表的な用途
ヒーター制御、家庭用電気機器など （ア） 形 名 FTR-K1シリーズ （イ） 動作形式 L ：ラッチングタイプ （ウ） コイルタイプ 無記号：1巻線 D ：2巻線 （エ） 接点端子構成、外観形状 A ：1a （1メーク） C ：1c （1トランスファー） （オ） コイル定格消費電力 K ：基準形（1巻線：400mW / 2巻線：600mW） （カ） コイル定格電圧 コイル定格電圧記号 : 「■コイルデータ」参照 （キ） 接点材質 T ：銀酸化スズ系合金（1メーク） W ：銀酸化スズ系合金（1トランスファー） 注：リレーケースには「FTR-」「-」を省略して捺印しております。パワー
FTR-K1L
1
極
16A
インラッシュ
80A
ラッチングシリーズ
■特 性
項 目 特 性 備 考 1a（ラッチング）形 1c（ラッチング）形 接 点 構成 1a （1メーク） 1c （1トランスファー） 材質 銀酸化スズ系合金 形状 単子接点 接触抵抗（初期） 100mΩ以下 1A 6VDCにて 定格 16A 250VAC 抵抗負荷にて 最大通電電流 16A最大突入電流 80A 250VAC 80A 250VAC （メーク側）
最大開閉電力 4,000VA 最大開閉電圧 440VAC 最小適用負荷 100mA 5VDC 参考値＊ コイル 定格消費電力 1巻線：400mW / 2巻線：600mW 周囲温度20℃にて 感動消費電力 1巻線：196mW、 2巻線：294mW 周囲温度20℃にて 使用周囲温度 −40℃∼＋85℃ 結露・氷結しないこと 時 間 動作時間 15ms以下（バウンス含まず） コイル定格電圧 印加にて 復帰時間 15ms以下（バウンス含まず） コイル定格電圧印加にて コイル電圧印加時間 30ms以上 コイル定格電圧 印加にて 寿 命 機械的 300万回以上 電気的 交流定格負荷 10万回以上 5万回以上 抵抗負荷 ランプ負荷 （UL TV-5定格） 2.5万回以上 2.5万回以上（メーク側） その他 耐振動性 誤動作 10∼55∼10 Hz 片振幅0.35mm 直交する3軸方向 励磁無励磁にて 計6サイクル 耐 久 10∼55∼10 Hz 片振幅0.75mm 直交する無励磁にて計3軸方向6時間 耐衝撃性 誤動作 200m/s2（11±1ms） 直交する3軸方向 励磁無励磁にて 計36回 耐 久 1,000m/s2（6±1ms） 直交する3軸方向 無励磁にて計18回 外形寸法（縦×横×高）/ 質量 12.7×29.0×15.7mm / 約13.0g ＊：適用最小負荷はそのレベルでの目安となる値です。この値は、開閉頻度、環境条件、期待する信頼水準で変わることがあります。 ご使用に際しては実負荷にてご確認をお願いします。 ! 最大通電電流が10Aを超える場合は、プリント板配線の発熱にご配慮ください。実使用条件での確認をお願いします。
パワー
FTR-K1L
1
極
16A
インラッシュ
80A
ラッチングシリーズ
■コイルデータ
コイル数 コイル定格電圧〔 VDC〕 コイル定格 電圧記号 コイル抵抗 〔Ω〕±10% セット電圧＊ 〔VDC〕 リセット電圧＊ 〔VDC〕 最大印加電圧 〔VDC〕 定格消費電力 〔mW〕 1巻線 5 005 63 +3.5 -3.5 9 400 12 012 360 +8.4 -8.4 21.6 24 024 1,440 +16.8 -16.8 43.2 2巻線 5 005 P 42 +3.5 − 9 600 S 42 − +3.5 12 012 P 240 +8.4 − 21.6 S 240 − +8.4 24 024 P 960 +16.8 − 43.2 S 960 − +16.8 注）表中の各特性は20℃における値です。 P：セットコイル S：リセットコイル ＊：パルス駆動での値です。コイル印加電圧パルス時間は30ms以上としてください。 ! コイル定格電圧でお使いください。連続して最大印加電圧を超えた電圧でのコイル通電は行わないでください。コイルの絶縁劣化 を起こす恐れがあります。■絶縁特性
項 目 特 性 絶縁抵抗（500VDCにて） 1,000MΩ以上 耐電圧 開放接点間 1,000VAC （50/60Hz）1分間 コイル−接点間 5,000VAC （50/60Hz）1分間 耐サージ電圧（コイル−接点間） 10,000V （1.2×50μs） 空間 / 沿面距離 10mm / 10mm絶縁（DIN EN61810-1 VDE0435）
電圧 汚染度 絶縁材料グループ 250V 3 Ⅲa
■安全規格
認証機関 認証規格 認証定格 1a品 1c品 cULus UL508適合 （ファイルNo.E63614） C22.2 No.14適合＊ （＊cULusにて認定） 16A、24VDC （抵抗負荷） 16A、277VAC （抵抗負荷） TV-5、120VAC 25,000 cycles 16A、24VDC （抵抗負荷） 16A、277VAC （抵抗負荷） TV-5、120VAC 25,000cycles （メーク側） VDE IEC/EN61810-1適合 EN60065 clause 14.6.1適合 EN60335-1 clause 15.3, 16.3, 29.1, 29.2, 29.3適合 EN60730 clause 12.2, 13.2, 20.1, 20.2, 20.3適合16A、250VAC （cosφ=1）、85℃
16A、24VDC （0ms）、85℃ 16A 、250VAC （cosφ=1）、85℃ 16A、24VDC （0ms）、85℃ ! リレーは電気用品安全法に定める電気用品ではありませんが、リレーを電気用品安全法に定める電気用品に使用する場合は、特性 として技術上の基準を満たす必要があります。リレーを電気用品安全法に定める電気用品に使用する場合は基準を満たすことを確 認の上ご使用ください。
パワー
FTR-K1L
1
極
16A
インラッシュ
80A
ラッチングシリーズ
FTR-K1L
1
極
16A
インラッシュ
80A
ラッチングシリーズ
3 -φ1 6 -φ1.3 5 5 20 7.5 12.7+0.3 7.5 29+0.3 15.7 +0.3 （2.6） 5 5 3.3 20■外形寸法
FTR-K1LAK□T形 ●外形寸法図 ●基板孔開け図 （BOTTOM VIEW） FTR-K1LCK□W形 ●外形寸法図 ●基板孔開け図 （BOTTOM VIEW） FTR-K1LDAK□T形 ●外形寸法図 ●基板孔開け図 （BOTTOM VIEW） FTR-K1LDCK□W形 ●外形寸法図 ●基板孔開け図 （BOTTOM VIEW） 2 -φ1 4 -φ1.3 5 20 7.5 12.7+0.3 7.5 29+0.3 15.7 +0.3 （2.6） 5 3.3 20 2 -φ1 6 -φ1.3 5 5 20 7.5 12.7+0.3 7.5 29+0.3 15.7 +0.3 （2.6） 5 5 3.3 20 3 -φ1 4 -φ1.3 5 20 7.5 12.7+0.3 7.5 29+0.3 15.7 +0.3 （2.6） 5 3.3 20 寸法公差は±0.1です。 寸法公差は±0.1です。 寸法公差は±0.1です。パワー
FTR-K1L
1
極
16A
インラッシュ
80A
ラッチングシリーズ
■オーダー形格一覧
□にはコイル定格電圧記号が入ります（例：FTR-K1LAK012T）。コイル定格電圧記号は「■コイルデータ」をご参照ください。 リレーケースには「FTR-」を省略して捺印しております。 オーダー形格 動作形式 コイルタイプ 接点構成 コイル定格消費電力 接点材質 FTR-K1LAK□T ラッチングタイプ 1巻線 1a （1メーク） 基準形 （400mW） 銀酸化スズ系合金 FTR-K1LCK□W 1c （1トランスファー） FTR-K1LDAK□T 2巻線 1a （1メーク） 基準形 （600mW） FTR-K1LDCK□W 1c （1トランスファー）■個装単位、最小出荷単位
梱包形態 個装単位 最小出荷単位 トレー 25個 500個■端子配列・内部結線図
FTR-K1LAK□T形 FTR-K1LCK□W形 FTR-K1LDAK□T形 FTR-K1LDCK□W形 P：セットコイル S：リセットコイル ・＋/−：セット電圧印加極性、（＋）/（−）：リセット電圧印加極性 ・接点はリセット状態を示します。 （BOTTOM VIEW） 1 4 −（＋） 2 8 9 6 ＋（−） 1 5 ＋ 4 − 2 8 9 S P 6 （−） 1 4 −（＋） 3 2 7 8 9 6 ＋（−） 1 5 ＋ 4 − 3 2 7 8 9 6 （−） S Pパワー
FTR-K1L
1
極
16A
インラッシュ
80A
ラッチングシリーズ
FTR-K1L
1
極
16A
インラッシュ
80A
ラッチングシリーズ
■参考データ
（生産ラインの中からサンプリングした製品の実測値で、保証値ではありません） 30 40 50 60 70 80 90 100 20 10 30 40 50 60 70 80 90 100 20 10 30 40 50 60 70 80 90 100 20 10 0 0 10 20 30 40 50 60 70 80 90 100 30 40 50 60 70 80 90 100 20 10 0 定格電圧に対する比率（%）→ ↑分布 （%） ↑分布 （%） ↑分布 （%） ↑分布 （%） ↑分布 （%） ↑分布 （%） 0 10 20 30 40 50 60 70 80 90 100 定格電圧に対する比率（%）→ 0 1 2 3 4 5 6 7 8 9 10 30 40 50 60 70 80 90 100 20 10 0 正動作時間（ms）→ 0 1 2 3 4 5 6 7 8 9 10 30 40 50 60 70 80 90 100 20 10 0 逆動作時間（ms）→ 試料：FTR-K1LDCK012W 個数：100個 試料：FTR-K1LDCK012W 個数：100個 試料：FTR-K1LDCK012W 個数：100個 試料：FTR-K1LDCK012W 個数：100個 試料：FTR-K1LDCK012W 個数：100個 試料：FTR-K1LDCK012W 個数：100個 セット・リセット電圧の分布 （セット電圧） （セット時間） （メーク接点） （ブレーク接点） （リセット電圧） （リセット時間） セット・リセット時間の分布 接点接触抵抗の分布パワー
FTR-K1L
1
極
16A
インラッシュ
80A
ラッチングシリーズ
■使用上の注意事項
●ラッチングリレーご使用にあたってのご注意 ・ 出荷時は復帰（リセット）状態としていますが、輸送時の衝撃で動作保持（セット）状態となっている場合があります。 ラッチングリレーを使用する場合には、まず復帰（リセット）状態にしてから動作するように電源シーケンスを組 んでください。そのようにシーケンスを組まないと、リレーが制御する装置が電源投入と同時に動き始め、人体や 装置に損傷を与える恐れがあります。 ●仕様に関するご注意 ・ 定格仕様および特性値は単純条件（理想条件）での値で、複合条件を保証するものではありません。ご使用に際し ては実機にてご確認をお願いします。 ・有極リレーですので、コイル＋−接続は内部結線図の指示に従ってください。 ・本リレーはリフローに対応しておりません。リフローは行わないでください。 ●使用環境に関するご注意 ・ 周囲雰囲気中の硫化ガス、塩化ガス、酸化窒素などの影響を受け、接触抵抗が増大する可能性があります。これら の雰囲気中でのご使用は避けてください。 ・リレー近傍でシリコンを含有する製品を使用することは避けてください。接触障害を起こす可能性があります。本書に掲載されたカタログは、製品の概略仕様のご紹介です。ご使用にあたっては、「安全に関する ご注意」および当社発行の納入仕様書を熟読の上、ご使用くださるようお願いいたします。納入仕様 書は、当社販売窓口にご用命ください。 当社製品の故障や誤動作により、結果的に人身事故、火災事故、社会的な損害を生じさせないよう、 お客様には装置の冗長設計、延焼対策設計、過電流防止対策設計、誤動作防止設計などの安全面への 設計的ご配慮をお願いいたします。 本書に掲載された当社製品は、一般事務用、パーソナル用、家庭用、通常の産業用等の一般的用途を 想定して設計・製造されているものであり、（
