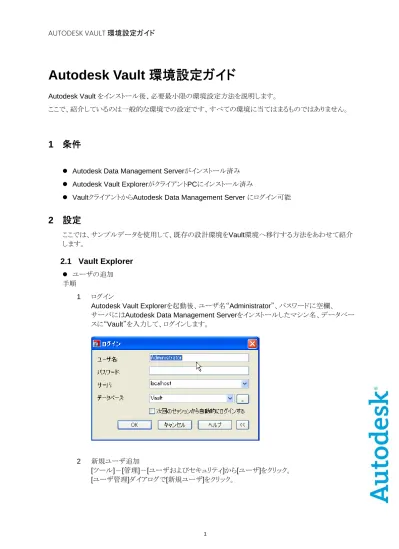

Autodesk Vault をインストール後、必要最小限の環境設定方法を説明します。
ここで、紹介しているのは一般的な環境での設定です、すべての環境に当てはまるものではありません。
1 条件
z Autodesk Data Management Serverがインストール済み z Autodesk Vault ExplorerがクライアントPCにインストール済み
z VaultクライアントからAutodesk Data Management Server にログイン可能
2 設定
ここでは、サンプルデータを使用して、既存の設計環境をVault環境へ移行する方法をあわせて紹介 します。2.1 Vault
Explorer
z ユーザの追加 手順 1 ログインAutodesk Vault Explorerを起動後、ユーザ名“Administrator”、パスワードに空欄、 サーバにはAutodesk Data Management Serverをインストールしたマシン名、データベー スに“Vault”を入力して、ログインします。
2 新規ユーザ追加
[ツール]－[管理]－[ユーザおよびセキュリティ]から[ユーザ]をクリック。 [ユーザ管理]ダイアログで[新規ユーザ]をクリック。
ユーザ情報を追加します。 また、デフォルトで作成されている“Administrator”ユーザには適切なパスワードを設定しておく ことをお勧めします。 z 作業フォルダの設定 Vault の作業フォルダを設定します。作業フォルダの設定はユーザ毎に行う必要があります。 手順 1 対象のユーザのマシンで、Vault Explorerを起動 2 対象のユーザアカウントでVaultへログイン 3 作業フォルダの場所を決める。 作業フォルダの場所には制限はありませんが、マイドキュメント等のユーザアクセスが制限さ れる場所に設定するとセキュリティが向上します。
例) C:\Documents and Settings\ユーザ名\My Documents\Vault 4 フォルダペインでVault ルートフォルダ($)をクリック
5 [ファイル]－[作業フォルダを設定]から作業フォルダを選択 （必用な場合はフォルダを作成）
6 フォルダの作成 ライブラリ以外のファイルを保管するフォルダをVault上に作成します。 [ファイル]－[新規作成]－[新規フォルダ] 例）Models z ライブラリフォルダの設定 手順 1. ライブラリフォルダの場所の検討 ライブラリファイルを保存する場所には特に制限はありませんが、通常サーバの共有フォルダに 指定します。 例)\\サーバ名\Share\Library 2. ライブラリフォルダの権限を設定 Windows Explorerを使用して、フォルダのプロパティでアクセス権限を設定します。 詳細は“アドバンス コンフィグレーションガイド”を参照ください。 3. ライブラリ用フォルダをVaultに作成 [ファイル]－[新規作成]－[新規ライブラリフォルダ]から、Vault Explorerのルート($)にライブラリ 用のフォルダを作成します。
4. 作業フォルダを設定 フォルダペインで3.で作成したライブラリフォルダを右クリックし、[作業フォルダを設定]を選択し、 １．のライブラリフォルダを指定します。
2.2 Inventor
z 既存データの移行 Autodesk Vaultはサーバにある専用の領域でデータを管理しますが、編集する場合は指定した作 業フォルダにファイルがコピーされ、編集後サーバのデータが更新されます。 既存データをVault環境に移行する場合は、あらかじめ作業フォルダにデータをコピー後、Vaultに 追加することをお勧めします。 手順 1 データのコピー 下記のフォルダをVaultの作業フォルダへコピーします。例)InventorサンプルファイルC:\Program Files\Autodesk\Inventor 10\Samples\Models を作業フォルダへコピー 2 ライブラリフォルダの確認 Vault環境では作業スペースの階層下にライブラリフォルダを置くことはできません。 上記で紹介しているサンプルファイルではライブラリフォルダである“Content Center Files”が作業スペースの階層下にありますので、これを設定済みのライブラリフォルダへ移 動します。
z Vault プロジェクトの作成 Vault環境下ではすべてのプロジェクトを一括で管理できるVault専用プロジェクトファイルを1つ作成 することをお勧めします。ここではその方法を紹介しています。 手順 1. Autodesk Inventorを起動 2. [ファイル]－[プロジェクト]で“新規作成”をクリック 3. プロジェクトのタイプを“新規Vaultプロジェクト”を選択し、“次へ“をクリック 4. プロジェクトファイルに任意の名前を入力、プロジェクトフォルダには作業フォルダのルート にあるInventorのファイルの場所を指定します。
例) C:\Documents and Settings\ユーザ名\My Documents\Vault\Models
プロジェクトフォルダには作業フォルダのルートを指定しないで、必ず一階層下のフォルダ を指定してださい。（Vault Explorerで作成したライブラリ以外のファイル用のフォルダ） 5. [終了]をクリック
6. フォルダオプションの“Content Center Files”にライブラリフォルダを指定します。 例)
7. “保存“をクリックしてファイルを保存します。 8. “完了“をクリックします。 9. InventorからVaultにログインします。 [ファイル]－[Vault]－[ログイン] 10. プロジェクトファイルにVaultのフォルダを割り当てます。 [ファイル]－[Vault]－[フォルダを割り当て]
“プロジェクトルート“にはVault上に作成した通常フォルダを、”Content Center Files“には Vault上のライブラリフォルダに” Content Center Files"フォルダを新規作成し、指定しま す。
これで、設定は完了です。
Vaultには作業フォルダと同様の構成でファイルが追加され、同期が取られます。
くは作成後、Vaultに追加するようにお勧めします。 ここでは、AutoCADのブロック属性を、Vaultのフィールドへ自動的に追加する方法を紹介します。 特に図面の表題欄等の情報をブロックで作成されている場合、この機能を使用すると図面の検索、 整理が向上します。 z インデックス ブロックの指定 手順 1. Vault Managerを起動 2. Vaultの管理者権限ユーザ(Administrator)でログイン 3. [ツール]－[インデックス ブロック属性]で“新規作成”をクリックし、追加したいブロック名を入力 例)“JIS_TITLEA” ファイルを追加すると同時に指定したブロックの属性値がVaultのフィールドに追加されます。
