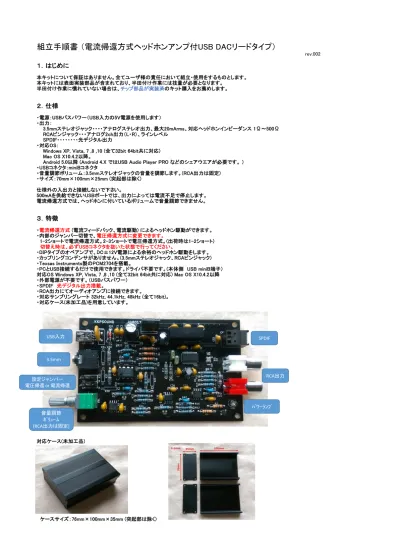

組立手順書 （電流帰還方式ヘッドホンアンプ付USB DACリードタイプ）
rev.002
１．はじめに
本キットについて保証はありません。全てユーザ様の責任において組立・使用をするものとします。
本キットには表面実装部品が含まれており、半田付け作業には技量が必要となります。
半田付け作業に慣れていない場合は、
チップ部品が実装済
のキット購入をお薦めします。
２．仕様
・電源：USBバスパワー（USB入力の5V電源を使用します）
・出力：
3.5mmステレオジャック・・・・アナログステレオ出力、最大20mArms、対応ヘッドホンインピーダンス 1Ω～500Ω
RCAピンジャック・・・アナログ2ch出力（L・R）、ラインレベル
SPDIF・・・・・・・・光デジタル出力
・対応OS：
Windows XP, Vista, 7 ,8 ,10 (全て32bit 64bit共に対応)
Mac OS X10.4.2以降。
Android 5.0以降 (Android 4.X ではUSB Audio Player PRO などのシェアウエアが必要です。 )
・USBコネクタ：miniBコネクタ
・音量調節ボリューム：3.5mmステレオジャックの音量を調節します。(RCA出力は固定)
・サイズ：70mm×100mm×25mm (突起部は除く)
仕様外の入出力と接続しないで下さい。
500mAを供給できないUSBポートでは、出力によっては電流不足で停止します。
電流帰還方式では、ヘッドホンに付いているボリュームで音量調節できません。
３．特徴
・
電流帰還方式
(電流フィードバック、電流駆動) によるヘッドホン駆動ができます。
・内部のジャンパー切替で、
電圧帰還方式に変更できます。
1-2ショートで電流帰還方式。2-3ショートで電圧帰還方式。(出荷時は1-2ショート)
切替え時は、必ずUSBコネクタを抜いた状態で行ってください。
・DIPタイプのオペアンプで、DC±12V電源による余裕のヘッドホン駆動をします。
・カップリングコンデンサがありません。(3.5mmステレオジャック、RCAピンジャック)
・Texsas Instruments製のPCM2704を搭載。
・PCとUSB接続するだけで使用できます。ドライバ不要です。(本体側 USB miniB端子）
対応OS Windows XP, Vista, 7 ,8 ,10 (全て32bit 64bit共に対応) Mac OS X10.4.2以降
・外部電源が不要です。（USBバスパワー）
・SPDIF
光デジタル出力搭載
。
・RCA出力にてオーディオアンプに接続できます。
・対応サンプリングレート 32kHz, 44.1kHz, 48kHz (全て16bit)。
・対応ケース(未加工品)を用意しています。
対応ケース(未加工品)
ケースサイズ：76mm×100mm×35mm (突起部は除く)
SPDIF
ﾊﾟﾜｰﾗﾝﾌﾟ
RCA出力
USB入力
3.5mm
音量調節
ﾎﾞﾘｭｰﾑ
(RCA出力は固定)
設定ジャンパー 電圧帰還 or 電流帰還４．準備 下記工具を準備します。 ①ピンセット ②半田セット（ハンダこて、ヤニ入り半田、こて台、水） ③フラックス ④虫メガネ（部品の定数確認用） ⑤ドライバ (M2ネジ用、オプションのケースを組立てる際に必要) ⑥ニッパ（基板裏面の余ったリードをカットします） 推奨ピンセット→ メーカ：エンジニア 型式：PT-01 (アマゾンで販売しています) ５．使用する電子部品 下記部品が揃っていることを確認します。 基板のみの場合は、「７．電子部品を別途用意する場合」に記載の部品を別途用意して下さい。 No 品名 写真 数量 index 1 水晶振動子(12MHz) 1 X1 2 DAC IC (PCM2704DBR) 1 IC2
3 オペアンプ(NJM4580MD SOP) 2 IC4 IC5
4 オペアンプ(LM358 SOP) 1 IC7 5 セラミックコンデンサ(15pF 50V 1608サイズ) 2 C18 C19 6 抵抗 (1MΩ 2012サイズ) 1 R10 7 チップインダクター(2012サイズ) 1 L1 8 FET(Nch) 1 Q1 9 金属皮膜抵抗 (10kΩ 1/4Wリード) 20R6 R7 R8 R9 R11 R12 R14 R15 R21 R22 R23 R24 R26 R27 R29 R30 R31 R32 R35 R36 10 金属皮膜抵抗 (100Ω 1/4Wリード) 2 R37 R38 11 金属皮膜抵抗 (15Ω 1/4Wリード) 2 R13 R16 12 金属皮膜抵抗 (10Ω 1/4Wリード) 2 R19 R20 13 カーボン抵抗 (1.5kΩ 1/4Wリード) 1 R1 14 カーボン抵抗 (1kΩ 1/4Wリード) 1 R5 15 カーボン抵抗 (300Ω 1/4Wリード) 1 R2 16 カーボン抵抗 (22Ω 1/4Wリード) 2 R3 R4 17 USBコネクタ(miniB) 1 CN1 18 ポリスイッチ 1 PSW1 19 ツェナーダイオード(5.6V) 1 ZD1 20 ピンヘッダ(3pin) 2 JP1 JP2 21 アルミ電解コンデンサ(470uF 25V) 1 C3 22 アルミ電解コンデンサ(100uF 25V) 2 C7 C13 23 フィルムコンデンサ(0.022uF) 2 C15 C20 24 セラミックコンデンサ (4.7uF 50V) 6 C8 C23 C24 C31 C32 C36 25 セラミックコンデンサ (0.1uF 50V) 14C1 C2 C4 C5 C6 C11 C12 C14 C21 C22 C25 C26 C33 C35 26 セラミックコンデンサ (100pF 50V) 4 C16 C17 C29 C30 27 レギュレータ(3.3V) 1 IC1
28 ICソケット(8pin DIP) 1 IC6
29 DCDCコンバータ電源(DC±12V) 1 IC3 30 ３．５ｍｍステレオミニジャック 1 CN5 31 SPDIF 光送信モジュール 1 CN4 32 RCAコネクタ(赤) 1 CN2 33 RCAコネクタ(白) 1 CN3 34 LED(青 φ3mm) 1 LED1 35 ２連ボリューム(可変抵抗) 1 VR1 36 オペアンプ(NJM5532DD DIP) 1 IC6 37 ジャンパーピン 2 JP1 JP2 *R17, R18, R25, R28, R33, R34, C9, C10, C27, C28は未実装です。
６．電子部品の半田付け
下記部品を図示されている位置に、No1の部品から順番に基板へ半田付けします。
小さい部品は虫メガネで上面に印字されている定数を確認し、ピンセットでつかんで半田付けします。
X1 極性なし (向きは両方OK) IC2 ICの向きに注意 右図の○印の位置を 合わせる。(赤矢印) IC4 IC5 ICの向きに注意 右図の○印の位置を 合わせる。(赤矢印) IC7 ICの向きに注意 右図の○印の位置を 合わせる。(赤矢印) 1 水晶振動子 (12MHz) 数量：1個 No 品名 説明・写真 半田付けする位置 (赤線にて図示) index 表面 3 オペアンプ (NJM4580MD SOP) 数量：2個 4 オペアンプ (LM358 SOP) 数量：1個 2 DAC IC (PCM2704DBR) 数量：1個 長い方C18 C19 ｻｲｽﾞ 1.6mm×0.8mm 極性なし (向きは両方OK) R10 ｻｲｽﾞ 2.0mm×1.2mm 極性なし (向きは両方OK) L1 ｻｲｽﾞ 2.0mm×1.2mm 極性なし (向きは両方OK) Q1 写真の向きで半田付け R6, R7, R8 R9, R11, R12 R14, R15, R21 R22, R23, R24 R26, R27, R29 R30, R31, R32 R35, R36 極性なし (向きは両方OK) 写真以外の箇所も有り 5 セラミックコンデンサ (15pF 50V 1608サイ ズ) 数量：2個 6 抵抗 (1MΩ 2012サイズ) 数量：1個 7 チップインダクター (2012サイズ) 数量：1個 8 FET(Nch) 数量：1個 9 金属皮膜抵抗 (10kΩ 1/4Wリード) 数量：20個 R7
R37 R38 極性なし (向きは両方OK) R13 R16 極性なし (向きは両方OK) R19 R20 極性なし (向きは両方OK) R1 極性なし (向きは両方OK) R5 極性なし (向きは両方OK) 11 金属皮膜抵抗 (15Ω 1/4Wリード) 数量：2個 13 カーボン抵抗 (1.5kΩ 1/4Wリード) 数量：1個 12 金属皮膜抵抗 (10Ω 1/4Wリード) 数量：2個 10 金属皮膜抵抗 (100Ω 1/4Wリード) 数量：2個 14 カーボン抵抗 (1kΩ 1/4Wリード) 数量：1個
R2 極性なし (向きは両方OK) R3 R4 極性なし (向きは両方OK) CN1 写真の向きで半田付け PSW1 極性なし (向きは両方OK) 裏面のリードをカット ZD1 極性あり 向きに注意 写真の向きで半田付け 裏面のリードをカット 16 カーボン抵抗 (22Ω 1/4Wリード) 数量：2個 17 USBコネクタ(miniB) 数量：1個 15 カーボン抵抗 (300Ω 1/4Wリード) 数量：1個 18 ポリスイッチ 数量：1個 19 ツェナーダイオード (5.6V) 数量：1個
JP1 JP2 極性なし (向きは両方OK) C3 極性あり 向きに注意 写真の向きで半田付け 裏面のリードをカット C7 C13 極性あり 向きに注意 写真の向きで半田付け 裏面のリードをカット C15 C20 極性なし (向きは両方OK) 裏面のリードをカット C8 C23 C24 C31 C32 C36 極性なし (向きは両方OK) 写真以外の箇所も有り 24 セラミックコンデンサ (4.7uF 50V) 数量：6個 20 ピンヘッダ(3pin) 数量：2個 23 フィルムコンデンサ (0.022uF) 数量：2個 21 アルミ電解コンデンサ (470uF 25V) 数量：1個 22 アルミ電解コンデンサ (100uF 25V) 数量：2個
C1 C2 C4 C5 C6 C11 C12 C14 C21 C22 C25 C26 C33 C35 極性なし (向きは両方OK) 写真以外の箇所も有り C16 C17 C29 C30 極性なし (向きは両方OK) 写真以外の箇所も有り IC1 写真の向きで半田付け IC6 くぼみの位置を赤矢印に 合わせる IC3 写真の向きで半田付け 25 セラミックコンデンサ (0.1uF 50V) 数量：14個 28 ICソケット(8pin DIP) 数量：1個 27 レギュレータ (3.3V) 数量：1個 26 セラミックコンデンサ (100pF 50V) 数量：4個 29 DCDCコンバータ電源 (DC±12V) 数量：1個 くぼみ くぼみ
CN5 写真の向きで半田付け CN4 写真の向きで半田付け CN2 写真の向きで半田付け 裏面のリードをカット CN3 写真の向きで半田付け 裏面のリードをカット LED1 極性あり 向きに注意 ﾘｰﾄﾞの長い方を、□のﾊﾟｯﾄへ 写真のように半田付け 裏面のリードをカット 32 RCAコネクタ(赤) 数量：1個 33 RCAコネクタ(白) 数量：1個 30 3.5mm ステレオミニジャック 数量：1個 31 SPDIF 光送信モジュール 数量：1個 34 LED(青 φ3mm) 数量：1個 長い方
VR1 写真の向きで半田付け IC6 写真の向きでソケット に挿入する。 JP1 JP2 1-2ショート(写真の状態) でジャンパーを挿入する。 →電流帰還方式 2-3ショートの場合は 電圧帰還方式となる。 36 オペアンプ (NJM5532DD DIP) 数量：1個 37 ジャンパーピン 数量：2個 35 ２連ボリューム (可変抵抗) 数量：1個
７．電子部品を別途用意する場合
下記部品をご用意下さい。秋月電子通商にて購入できます。
No 品名 型式 メーカ 数量 index
1 水晶振動子(12MHz) FA238V 12.000000MHz セイコーエプソン 1 X1 2 DAC IC (PCM2704DBR) PCM2704DB Texas Instruments 1 IC2 3 オペアンプ(NJM4580CG SOP) NJM4580CG 新日本無線 2 IC4 IC5 4 オペアンプ(LM358 SOP) LM358MX Fairchild Semiconductor 1 IC7 5 セラミックコンデンサ(15pF 50V 1608サイズ) GRM1882C1H150JA01 村田製作所 2 C18 C19 6 抵抗 (1MΩ 2012サイズ) RG2012P-105-B-T5 進工業 1 R10 7 チップインダクター(2012サイズ) BLM21PG331SN 村田製作所 1 L1 8 FET(Nch) 2SK1589-T1B-AT ルネサスエレクトロニクス 1 Q1 9 金属皮膜抵抗 (10kΩ 1/4Wリード) MF1/4CC1002F コーア 20R6 R7 R8 R9 R11 R12 R14 R15 R21 R22 R23 R24 R26 R27 R29 R30 R31 R32 R35 R36 10 金属皮膜抵抗 (100Ω 1/4Wリード) MF1/4CC1000F コーア 2 R37 R38
11 金属皮膜抵抗 (15Ω 1/4Wリード) MFU100F15RB FAITHFUL LINK INDUSTRIAL 2 R13 R16 12 金属皮膜抵抗 (10Ω 1/4Wリード) MFU100F10RB FAITHFUL LINK INDUSTRIAL 2 R19 R20 13 カーボン抵抗 (1.5kΩ 1/4Wリード) CF25J1K5B FAITHFUL LINK INDUSTRIAL 1 R1 14 カーボン抵抗 (1kΩ 1/4Wリード) CF25J1KB FAITHFUL LINK INDUSTRIAL 1 R5 15 カーボン抵抗 (300Ω 1/4Wリード) CF25J300RB FAITHFUL LINK INDUSTRIAL 1 R2 16 カーボン抵抗 (22Ω 1/4Wリード) CF25J22RB FAITHFUL LINK INDUSTRIAL 2 R3 R4 17 USBコネクタ(miniB) MUSB-5BF01AS Useconn Electronics 1 CN1 18 ポリスイッチ RXEF050 Tyco Electronics 1 PSW1 19 ツェナーダイオード(5.6V) RD5.6F-T7 日本電気 1 ZD1 20 ピンヘッダ(3pin) ピンヘッダ １×３ Useconn Electronics 2 JP1 JP2 21 アルミ電解コンデンサ(470uF 25V) 25PK470MEFC8X11.5 ルビコン 1 C3 22 アルミ電解コンデンサ(100uF 25V) 25PK100MEFC5X11 ルビコン 2 C7 C13 23 フィルムコンデンサ(0.022uF) 50F2D223J ルビコン 2 C15 C20 24 セラミックコンデンサ (4.7uF 50V) RDEC71H475K2K1H03B 村田製作所 6 C8 C23 C24 C31 C32 C36 25 セラミックコンデンサ (0.1uF 50V) RPEF11H104Z2K1A01B 村田製作所 14C1 C2 C4 C5 C6 C11 C12 C14 C21 C22 C25 C26 C33 C35 26 セラミックコンデンサ (100pF 50V) RDE5C1H101J0K1H03B 村田製作所 4 C16 C17 C29 C30 27 レギュレータ(3.3V) NJU7223F33 新日本無線 1 IC1
28 ICソケット(8pin DIP) 2227-08-03 Neltron Industrial 1 IC6 29 DCDCコンバータ電源(DC±12V) *1 MAU108 Minmax Technology 1 IC3 30 ３．５ｍｍステレオミニジャック MJ-495 Ａｖｖｉｃｏｎ 1 CN5 31 SPDIF 光送信モジュール PLT133/T10W Everlight Electronics 1 CN4 32 RCAコネクタ(赤) RJ-2410N/R UnitedAu-Vi (ULTIMAX) 1 CN2 33 RCAコネクタ(白) RJ-2410N/W UnitedAu-Vi (ULTIMAX) 1 CN3 34 LED(青 φ3mm) OSUB3131A OptoSupply 1 LED1 35 ２連ボリューム(可変抵抗) *2 RK0971220-F15-C0-A103 アルプス電気 1 VR1 36 オペアンプ(NJM5532DD DIP) NJM5532DD 新日本無線 1 IC6 37 ジャンパーピン MJ-254-6BK Useconn Electronics 2 JP1 JP2 *R17, R18, R25, R28, R33, R34, C9, C10, C27, C28は未実装です。 *1 1W出力になります。 *2 ロッドが スプライン→半月型になります。
