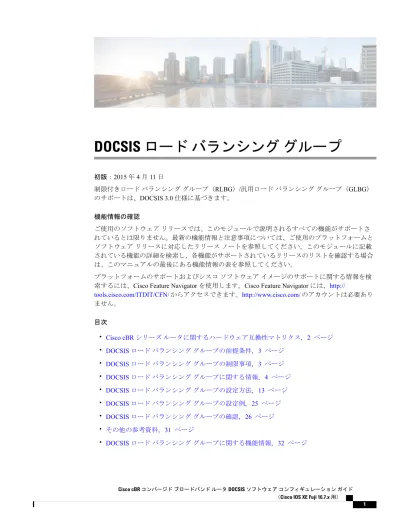

DOCSIS ロード バランシング グループ
初版：2015 年 4 月 11 日 制限付きロード バランシング グループ（RLBG）/汎用ロード バランシング グループ（GLBG） のサポートは、DOCSIS 3.0 仕様に基づきます。 機能情報の確認 ご使用のソフトウェア リリースでは、このモジュールで説明されるすべての機能がサポートさ れているとは限りません。最新の機能情報と注意事項については、ご使用のプラットフォームと ソフトウェア リリースに対応したリリース ノートを参照してください。このモジュールに記載 されている機能の詳細を検索し、各機能がサポートされているリリースのリストを確認する場合 は、このマニュアルの最後にある機能情報の表を参照してください。 プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検 索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator には、http://tools.cisco.com/ITDIT/CFN/からアクセスできます。http://www.cisco.com/のアカウントは必要あり ません。 目次 • Cisco cBR シリーズ ルータに関するハードウェア互換性マトリクス, 2 ページ • DOCSIS ロード バランシング グループの前提条件, 3 ページ • DOCSIS ロード バランシング グループの制限事項, 3 ページ • DOCSIS ロード バランシング グループに関する情報, 4 ページ • DOCSIS ロード バランシング グループの設定方法, 13 ページ • DOCSIS ロード バランシング グループの設定例, 25 ページ • DOCSIS ロード バランシング グループの確認, 26 ページ • その他の参考資料, 31 ページ • DOCSIS ロード バランシング グループに関する機能情報, 32 ページ
Cisco cBR シリーズ ルータに関するハードウェア互換性
マトリクス
Cisco IOS-XE の特定のリリースで追加されたハードウェア コンポーネントは、特に明記しな い限り、以降のすべてのリリースでもサポートされます。 （注） 表 1：Cisco cBR シリーズ ルータに関するハードウェア互換性マトリクス インターフェイス カード プロセッサ エンジン Cisco CMTS プラットフォーム Cisco IOS-XE リリース 16.5.1 以降のリリース Cisco cBR-8 CCAP ライン カー ド： • PID：CBR-LC-8D30-16U30 • PID：CBR-LC-8D31-16U30 • PID：CBR-RF-PIC • PID：CBR-RF-PROT-PIC • PID： CBR-CCAP-LC-40G-R Cisco cBR-8 ダウンストリーム PHY モジュール： • PID：CBR-D30-DS-MOD • PID：CBR-D31-DS-MOD Cisco cBR-8 アップストリーム PHY モジュール： • PID：CBR-D30-US-MOD • PID：CBR-D31-US-MOD Cisco IOS-XE リリース 16.5.1 以降のリリース Cisco cBR-8スーパーバイザ： • PID： CBR-CCAP-SUP-160G • PID：CBR-CCAP-SUP-60G • PID：CBR-SUP-8X10G-PIC Cisco cBR-8 コンバージド ブ ロードバンド ルータ DOCSIS ロード バランシング グループ Cisco cBR シリーズ ルータに関するハードウェア互換性マトリクスDOCSIS ロード バランシング グループの前提条件
ダウンストリームの動的ロード バランシング機能による制限付き/汎用ロード バランシング グルー プを含む DOCSIS ロード バランシング グループには、次の前提条件があります。 • RLBG 1 つと DOCSIS 2.0 GLBG 1 つにつきロード バランシング グループ（LBG）ID が 1 つ 必要です。 • LBG 1 つにつきデフォルト ポリシー ID が 1 つ必要です。 •登録時に、LBG に割り当てられたケーブル モデム（CM）に、シンプル ネットワーク管理プ ロトコル（SNMP）、ケーブル モデムのコンフィギュレーション ファイル、または Cisco ケーブル モデム終端システム（CMTS）設定により、ポリシー ID と優先順位も割り当てる 必要があります。 •フィールドで一般的なタギングが使用されている場合、ケーブル モデムを登録するには、 サービス タイプ識別子（STID）、サービス クラス名、DOCSIS のバージョンおよび機能の タイプ/長さ/値（TLV）の設定を Cisco CMTS に送信する必要があります。DOCSIS ロード バランシング グループの制限事項
RLBG/GLBG サポートと DLB サポート機能を含む DOCSIS ロード バランシング グループ（LBG） には次の制限事項があります。 •最大 256 の DOCSIS ポリシー、1 シャーシあたり 256 のルールがサポートされます。 •最大 4 つのアップストリーム チャネルと最大 8 つのダウンストリーム チャネルがサポート されます。 •ラインカード（LC）間のケーブル モデムの設定、移動はサポートされません。 •チャネル制限機能が導入され、ターゲット アップストリーム チャネルの属性マスクがケー ブル モデムの属性マスクと対立する場合、より高い負荷のアップストリームにあるケーブル モデムはロード バランシングの対象になりません。現在のロード バランシングにより、ケー ブル モデムはターゲット アップストリームにのみ移動されるためです。ただし、属性マス クが設定されていないケーブル モデムは、そのままロード バランシングの対象である場合 があります。ロード バランシング グループを導入する場合は、次のことを考慮してくださ い。ターゲット アップストリームは常に、最も低い負荷を持つアップストリームです。同じ 負荷を持つアップストリームが他にある場合、最も低いインデックスを持つアップストリー ムがターゲット アップストリームとして選択されます。 •チャネルを共有するすべての LBG で同じ LB 方法を使用することを推奨します。 RLBG/GLBG サポートと DLB サポート機能を含む DOCSIS LBG には、機能を横断する次の制限 事項があります。• Multiple Transmit Channel（MTC）モードで動作するケーブル モデムは、そのコンフィギュ
DOCSIS ロード バランシング グループ
に登録することはありません。ただし、Multiple Receive Channel（MRC）モードで動作する ケーブル モデムは、RLBG 割り当てに登録することができます。 • Cisco CMTS では、ケーブル モデムのコンフィギュレーション ファイルにエンコードされて いる特定の TLV を解析して、そのケーブル モデムに対する DCC 操作を禁止することができ ます。 •複数のラインカード タイプからのチャネルの組み合わせが同じファイバ ノードに配置され ている場合、MDD メッセージで DOCSIS MAC ドメイン ダウンストリーム サービス グルー プ（MD-DS-SG）チャネルは無視されます。 複数のラインカードからのチャネル、または複数のファイバ ノード内の 1 つの MAC ドメインの ダウンストリーム チャネルを含む複雑なファイバ ノード設定の場合、モデムが w-online（ワイド バンド オンライン）にならない場合があります。MAC ドメインに複数の MD-DS-SG があると MDD には複数の MD-DS-SG が含まれることになるため、モデムはダウンストリームのあいまい さの解決を実行します。モデムは、他のラインカードからのダウンストリーム チャネルを解析す る際に、MDD パケットを見逃し、チャネルと MD-DS-SG を不適格にします。次いでモデムは、 要求されている MD-DS-SG はゼロであること（つまり MD-DS-SG はボンディング グループに参 加しないこと）を CMTS に送信します。 同じ MD-DS-SG 内のチャネルを表示するには、showcablemac-domaindownstream-service-group コマンドを使用します。 RLBG/GLBG サポートと DLB サポート機能を含む DOCSIS LBG には、数量に関して次の制限事 項があります。 • RLBG と DOCSIS 2.0 GLBG の合計数が 256 を超えることはできません。 • Cisco CMTS でタグの合計数が 256 を超えることはできません。 • DOCSIS 3.0 GLBG の合計数は、空きメモリによって制限されます。 • CM が 1 つのケーブル インターフェイスから別のインターフェイスに移動すると、ケーブル モデムのリセットが発生します。これは、LB による移動中に DCC の初期化 0 テクニックに よってケーブル モデムがリセットされるためです。2 つのケーブル インターフェイスがそれ ぞれに異なる cableip-init コマンドで設定されている場合にもケーブル モデムはリセットさ れます。
DOCSIS ロード バランシング グループに関する情報
DOCSIS 2.0 の「自律的ロード バランシング」仕様は CM 集中型であり、1 チャネル（US または DS）を複数の RLBG の一部にします。したがって、DOCSIS 2.0 仕様を使用して、CM をどのチャ ネルにロード バランシングできるかを決定できます。 ダウンストリームの動的ロード バランシング機能により制限付き/汎用ロード バランシング、ナ ローバンド動的帯域幅共有を設定するには、次の概念を理解する必要があります。 DOCSIS ロード バランシング グループ DOCSIS ロード バランシング グループに関する情報サービス ベースのロード バランシング
DOCSIS 3.0 のモデム ベースのロード バランシング仕様を使用して、次のモデムごとの LB アク ティビティを管理できます。 1 STID によるモデムと RLBG 間の関連付け 2 LBG ID によるモデムと RLBG 間の関連付け 3 モデムごとの LB ポリシーの割り当て 4 モデムごとの LB プライオリティの割り当て 5 モデムごとのチャネル制限 DOCSIS 3.0 モデム ベースの LB 仕様を実装することにより、Cisco CMTS は拡張されたサービス ベースの LB を提供することができます。サービス ベースの LB を使用すると、モデム ベースの プロビジョニングの負担が軽減され、オペレータはモデムのサービス タイプに基づいて LB アク ティビティを選択的に制御できるようになります。たとえば、次に基づいてモデムを LB 用に分 類できます。 •デバイス タイプ • DOCSIS バージョン •サービス クラス その後、分類結果を使用してモデムを次の設定にマッピングすることにより、モデムの LB アク ティビティを選択的に制御できます。 • LBG •ポリシー（Policy） サービス ベースの LB がイネーブルの場合、既存のサービス ベースのケーブル モデムの分離機能 とチャネル制限は特殊なケースになり、同じ LB フレームワーク内で処理できます。 機能 一般的なタギングおよびサービス ベースの LB で、Cisco CMTS は次のように機能します。 • Cisco CMTS は、STID、サービス クラス名、DOCSIS バージョン、機能の TLV と MAC 組織固有識別子（OUI）を使用して、一部のモデムをユーザ定義のモデム分類子により分類でき ます。 •各モデム分類子には固有のタグがあります。Cisco CMTS は各モデムに 1 つのタグを付けま す。複数のタグが 1 つのケーブル モデムを照合する場合、最小のインデックスを持つタグが そのケーブル モデムに適用されます。 • Cisco CMTS は CM を分類してタグを割り当てます。そのタグを持つ RLBG が設定されてい る場合、CM はその RLBG に割り当てられます。 • Cisco CMTS は RLBG および DOCSIS ポリシーに対し、複数のタグを照合できます。 DOCSIS ロード バランシング グループ サービス ベースのロード バランシング
• Cisco CMTS では、競合が発生した場合、ユーザは CM コンフィギュレーション ファイルと SNMP 内の TLV を使用して、一般的なタギングが RLBG または DOCSIS ポリシー割り当て をオーバーライドするかどうかを設定できます。 •自律的 LB を実行する場合、Cisco CMTS は、アドミッション制御、SF 属性マスク、CM 属性 マスクについて、特定の CM でターゲット チャネルを使用できることを保証します。 •ユーザは、CM で DCC が何回失敗するとその CM が Cisco CMTS での動的 LB から除外され るかを設定できます。 • Cisco CMTS でユーザは DCC 初期化テクニックを設定するか、またはアップストリーム チャ ネル変更（UCC）を LBG に対して使用するか、特定の送信元と宛先のペアに対して使用す るかを設定できます。ただし、DCC は DOCSIS 1.0 モードでプロビジョニングされたケーブ ル モデムには発行されません。デフォルトでは、LBG に対する UCC は設定されていないた め、DCC によりすべてのチャネルの変更が実行されます。 • Cisco CMTS は複数の論理 US チャネルを持つ物理 US チャネル上の少なくとも 1 つの論理 チャネルでの LB をサポートします。 • DOCSIS 3.0 仕様により、ロード バランシング プライオリティが低いほど、ロード バランシ ング動作により CM が移動する可能性が高くなることが示されています。 • CM に低帯域幅を設定するポリシーを作成できます。LBG は、スループットがしきい値を超 えているケーブル モデムのみを移動できます。 互換性 ダウンストリームおよびアップストリームの自律的ロード バランシングはともに単一チャネルの ケーブル モデムでサポートされます。
RLBG/GLBG 割り当て
ユーザは各 RLBG に 1 つ以上のサービス タイプ ID を設定できます。ユーザはさらに、CLI また は SNMP を使用して、特定のケーブル モデムを特定の STID および RLBG ID に限定するよう Cisco CMTS を設定できます。ただしこのような設定が行われると、Cisco CMTS ではコンフィギュレー ション ファイルの STID および RLBG ID が無視されます。STID が CLI または SNMP で設定されているか、または STID がケーブル モデムのコンフィギュ レーション ファイルに存在する場合、Cisco CMTS は、信号送信済みサービス タイプのある、 RLBG からのアップストリームおよびダウンストリーム チャネル（そのようなチャネルが存在す る場合）を選択します。ただし、信号送信済みサービス タイプのあるアップストリームおよびダ ウンストリーム チャネルが存在しない場合、Cisco CMTS は信号送信済みサービス タイプのない アップストリームおよびダウンストリーム チャネルを割り当てます。 LBG ID が CLI または SNMP で設定されているか、または LBG ID がケーブル モデムのコンフィ ギュレーション ファイルに存在する場合、Cisco CMTS は、選択可能なアップストリームおよび ダウンストリーム チャネルを確認し、そこに信号送信済み LBG に関連付けられたチャネル ペア が含まれる場合にはその信号送信済み LBG にケーブル モデムを割り当てます。これらの条件が 満たされない場合、Cisco CMTS は LBG ID を無視します。 DOCSIS ロード バランシング グループ RLBG/GLBG 割り当て
STID（存在する場合）および LBG ID（存在する場合）の要件を満たす選択可能なアップストリー ムおよびダウンストリーム チャネルが複数存在する場合、Cisco CMTS は、コンフィギュレーショ ン ファイルで要求されているケーブル モデムの必須および禁止属性マスクを満たすアップスト リームおよび/またはダウンストリーム チャネルを選択します。アップストリームおよびダウンス トリーム チャネルがこれらの基準を満たさない場合、Cisco CMTS はケーブル モデムの属性マス クを無視して代替のアップストリームおよび/またはダウンストリーム チャネルを選択できます。 登録時にケーブル モデムのターゲット チャネル ペアを決定する際、Cisco CMTS は、現在のチャ ネル ペア、ケーブル モデム（CM-US-SG-ID）の MD-DS-SG-ID（メディア アクセス制御ドメイン のダウンストリーム サービス グループ ID）およびケーブル モデム（CM-DS-SG-ID）の MD-US-SG-ID（メディア アクセス制御ドメインのアップストリーム サービス グループ ID）、さ らに存在する場合はファイバ ノード（FN）の設定をチェックすることにより、ケーブル モデム に実際に到達可能なターゲット チャネル ペアを検出しようと試みます。このターゲット チャネ ル ペアがケーブル モデムで使用可能であり、現在のチャネル ペアとは異なる場合、Cisco CMTS は DCC テクニック 0 またはダウンストリーム周波数オーバーライド（DFO）を使用して CM を移 動する必要があります。 Cisco CMTS が CM 用に複数の候補 RLBG を特定しても、ケーブル モデムを実際に関連付けるファ イバ ノード設定を決定できない、または関連付けられた RLBG が使用不可であるか（ロード バラ ンス グループのインターフェイスがディセーブルになっているか管理上のダウン状態になってい る）を判断できない場合、Cisco CMTS は最も低いグループ インデックスを持つ RLBG にケーブ ル モデムを割り当てます。この割り当てにより、Cisco CMTS はケーブル モデムをそれが物理的 に接続されていないインターフェイスに移動しようと試みることになり、その結果、その CM へ のサービスが停止します。 Cisco CMTS は RLBG 割り当て時にファイバ ノードのチェックを実施します。 Cisco CMTS は次の RLBG 割り当てルールに従います。 •ファイバ ノード設定がない場合、RLBG の候補リストは変更されません。ただし、ファイバ ノードが設定される場合、ファイバ ノードは実際のファイバ ノード接続を反映するよう適 切に設定される必要があります。 •ケーブル モデムがファイバ ノード内にある場合、ファイバ ノード内にある RLBG のみが選 択されます。 •ケーブル モデムがファイバ ノード内にない場合、つまりファイバ ノード設定が全チャネル には適用しない場合、ファイバ ノード内に存在しない RLBG のみが選択されます。 • RLBG が複数のファイバ ノードをまたいでいる場合、RLBG はファイバ ノード内にはないと 見なされます。 •候補の RLBG が検出されない場合、ケーブル モデムは GLBG（存在する場合）に割り当てら れます。
チャネルの割り当て
MRC モードで動作するケーブル モデムの場合、登録要求メッセージでは、Cisco CMTS が割り当 てるアップストリームおよびダウンストリーム チャネルの選択に影響する複数の TLV を使用でき DOCSIS ロード バランシング グループ RLBG/GLBG 割り当てます。複数の TLV の競合を避けるため、Cisco CMTS は以下に定義されている優先順位に従いま す。 1 TLV 56：チャネルの割り当て 2 TLV 43.11：サービス タイプ識別子 3 TLV 43.3：ロード バランシング グループ ID 4 TLV 24/25.31-33：サービス フロー属性マスク 5 TLV 43.9：CM 属性マスク MRC モードで動作しないケーブル モデムの場合、Cisco CMTS はこの TLV 優先順位に従う必要が あります。 1 TLV 43.11：サービス タイプ識別子 2 TLV 43.3：ロード バランシング グループ ID 3 TLV 43.9：CM 属性マスク 4 TLV 24/25.31-33：サービス フロー属性マスク 新しい受信チャネル構成（RCC）および送信チャネル構成（TCC）のターゲットが選択された ときは、ケーブル モデムのサービス レベルが低下しないことを確認してください。ケーブル モデムがサービス レベルを変更しないままにできるように、ターゲットの合計 RCC および TCC はソースの合計 RCC および TCC 未満にならないようにしてください。そうしないと、以 降のリリースで、大容量のケーブル モデムがオンラインになったときに不均衡な結果が生じ る可能性があります。 （注） また Cisco CMTS は、登録要求メッセージで定義された DOCSIS 3.0 ケーブル モデムの機能を考慮 して、CM が要求するチャネルの最大数を割り当てます。 次の表は、RLBG と GLBG 割り当てのロード バランシング マトリクスを定義するものです。 表 2：DOCSIS ケーブル モデムの RLBG 割り当て MAC バージョン 動作モード DOCSIS 1.0 CM DOCSIS 1.1 CM DOCSIS 2.0 CM DOCSIS 2.x CM DOCSIS 3.0 CM 割り当て 割り当て 割り当て 割り当て 割り当て 非 MRC モード （オンライン） 該当なし 該当なし 割り当て 割り当て 割り当て MRC モードのみ （w-online） DOCSIS ロード バランシング グループ RLBG/GLBG 割り当て
MAC バージョン 動作モード 該当なし 該当なし 該当なし 該当なし 割り当て MRC/MTC モード （UB-online） 該当なし 該当なし 該当なし 該当なし DOCSIS 3.0 ケーブ ル モデムは DOCSIS 3.0 RLBG に割り当て 表 3：DOCSIS ケーブル モデムの GLBG 割り当て MAC バージョン 動作モード DOCSIS 1.0 CM DOCSIS 1.1 CM DOCSIS 2.0 CM DOCSIS 2.x CM DOCSIS 3.0 CM MD-DS-SG-ID/MD-US-SG-ID なしで DOCSIS 2.0 GLBG に割り当て 非 MRC モード （オンライン） 該当なし 該当なし 該当なし MD-DS-SG-ID/MD-US-SG-ID ありで DOCSIS 3.0 GLBG に割り当て MD-DS-SG-ID/MD-US-SG-ID なしで DOCSIS 2.0 GLBG に割り当て MRC モードのみ （w-online） 該当なし 該当なし 該当なし MD-DS-SG-ID/MD-US-SG-ID ありで DOCSIS 3.0 GLBG に割り当て 該当なし 該当なし 該当なし 該当なし 割り当て MRC/MTC モード （UB-online） 該当なし 該当なし 該当なし 該当なし DOCSIS 3.0 ケーブ ル モデムは DOCSIS 3.0 GLBG に割り当て 次の表に、ボンディングされた CM および未ボンディングの CM の「移動」に使用されるロード バランシング メソッドおよび動作の一覧を示します。 表 4：ボンディングされた（および未ボンディングの）ケーブル モデムを移動するためのロード バランシング メソッド 動的サービスの要求（初期化テクニック） モデムのモード MAC ドメイン間 MAC ドメイン内 DCC 初期化テクニック 0 該当なし DOCSIS 3.0 ケーブルモデム（MTC モード） DOCSIS ロード バランシング グループ RLBG/GLBG 割り当て
動的サービスの要求（初期化テクニック） モデムのモード DCC 初期化テクニック 0 DCC 初期化テクニック 0 RLBG 外のプライマリ DS を 含む CM は、DOCSIS 2.0 LB により RLBG 内に移されま す。 （注） DOCSIS 3.0/DOCSIS 2.x ケーブルモデ ム（MRC 単独モード） DCC 初期化テクニック 0 DCC RLBG 外の CM は、DOCSIS 2.0 LB により RLBG 内に移 されます。 （注） DOCSIS 3.0 ケーブルモデム（MRC 単 独モード） DCC 初期化テクニック 0 DCC/UCC RLBG 外の CM は、DOCSIS 2.0 LB により RLBG 内に移 されます。 （注） DOCSIS 2.x ケーブルモデム（MRC 単 独モード） DCC 初期化テクニック 0 DCC RLBG 外の CM は、DOCSIS 2.0 LB により RLBG 内に移 されます。 （注） DOCSIS 2.0/DOCSIS 1.1 ケーブルモデ ム（NB モード） UCC UCC RLBG 外の CM は、DOCSIS 2.0 LB により RLBG 内に移 されます。 （注） CM の再初期化を強制 CM の再初期化を強制 RLBG 外の CM は、DOCSIS 2.0 LB により RLBG 内に移 されます。 （注） DOCSIS 1.0（NB モード） UCC UCC RLBG 外の CM は、DOCSIS 2.0 LB により RLBG 内に移 されます。 （注） 表 5：DCC/DBC を使用した、ボンディングされた（および未ボンディングの）ケーブル モデムのロード バランシング 単一の US/DS を含む DOCSIS 1.0 ケーブルモデム 単一の US/DS を含む DOCSIS 1.1/DOCSIS 2.0 ケーブルモデ ム MRC、非 MTC モードの CM チャネル UCC DCC DCC アップストリーム（US） DOCSIS ロード バランシング グループ RLBG/GLBG 割り当て
単一の US/DS を含む DOCSIS 1.0 ケーブルモデム 単一の US/DS を含む DOCSIS 1.1/DOCSIS 2.0 ケーブルモデ ム MRC、非 MTC モードの CM チャネル CM の再初期化を強制 DCC（同じ MAC ドメイン 内）。 NA（同じ MAC ドメイン 内） ダウンストリーム（DS） CM の再初期化を強制 MAC ドメイン間でケーブル モデムを移動させる場合は、 DCC と初期化テクニック 0。 MAC ドメイン間でケーブル モデムを移動させる場合は、 DCC と初期化テクニック 0。 チャネル割り当てのエラー処理 この制限が変更されます。チャネルのインターフェイス状態が「administratively down」ではない 限り、すべてのチャネルが LBG 割り当てに使用できます。その他のロード バランシング動作 （DCC、UCC、または DBC を使用してモデムを移動するなど）では、チャネルのインターフェイ ス状態は「initial」、「up」、「suspicious」、または「testing」ステータスである必要があります。 LBG が無効なときは次の条件が適用されます。 •すべてのロード バランシング条件に一致するケーブル モデムは LBG に割り当てできます。 •ロード バランシングのためのケーブル モデム移動は無効ですが、LBG 外部から LBG 内部へ のケーブル モデムの移動は許可されます。
DOCSIS 3.0 ケーブル モデムの単一アップストリーム モードでのアップ
ストリーム ロード バランシング
アップストリーム ロード バランシング機能により、Cisco CMTS ルータは、単一アップストリー ム モードのワイドバンドおよびナローバンド ケーブル モデムのアップストリーム トラフィック を、効果的に処理することができます。単一アップストリーム モード（Mx1）とは、モデムが複 数のアップストリームチャネル上のアップストリームトラフィックを送信できないことを意味し ます。ワイドバンドまたはナローバンド ケーブル モデムの 1 つのアップストリーム チャネルに トラフィックの過負荷が発生すると、Cisco CMTS ルータは、同じロード バランシング グループ 内の別のアップストリーム チャネルにケーブル モデムを自動的に移動します。 単一アップストリーム モードで動作しているケーブル モデムは、モデムのプライマリ チャネ ルに基づいて 1 つのロード バランシング グループに割り当てられます。単一アップストリー ム モードのケーブル モデムは、Multiple Receive Channel（MRC）モードまたはナローバンド モードをサポートすることができます。ただし、単一アップストリーム モードのケーブル モ デムは、Multiple Transmit Channel（MTC）モードをサポートできません。（注）
DOCSIS ロード バランシング グループ
DOCSIS 2.0 GLBG の自動生成
Cisco CMTS は、DOCSIS 2.0 GLBG を自動的に実装しません。DOCSIS 2.0 GLBG は、ファイバ ノードと MAC ドメイン（FN-MD）の新しいペアが追加された後に、手動で構成します。 新しい FN-MD ペアの追加、および MAC ドメイン、ケーブル モデム、サービス グループ （MD-CM-SG）の新しい組み合わせの解決の後に、DOCSIS 2.0 GLBG を自動的に生成するような 強化です。この機能強化は、新しいコマンド cableload-balanced20GLBGauto-generate によって実 装されます。このコマンドには、ファイバ ノード設定用に DOCSIS 2.0 GLBG を更新するオプショ ンがあります。
独立したアップストリーム/ダウンストリーム スループットのルール
現在のアップストリームまたはダウンストリームのロードバランシングでは、ロードバランシン グ動作でモデムを移動するために、Cisco CMTS はアップストリームまたはダウンストリームの ロード バランシング動作に対して、アップストリームとダウンストリームの両方のスループット に関する DOCSIS ポリシー スループット ルールを適用します。つまり、ダウンストリームのロー ドバランシングでは、アップストリームとダウンストリームの両方のルールセットが適用され、 アップストリームのロードバランシングでも同様に、両方のルールセットが適用されます。これ により、低アップストリームまたは高ダウンストリーム スループット、かつ高アップストリーム または低ダウンストリーム スループットでのモデムの移動が防止されます。 アップストリームまたはダウンストリームスループットルールは、対応するアップストリームま たはダウンストリームロード バランシング動作に対して個別に確認されます。アップストリーム ロード バランシングではアップストリーム スループット ルールのみが確認され、ダウンストリー ム ロード バランシングではダウンストリーム スループット ルールのみが確認されます。 独立したアップストリーム/ダウンストリーム ルールにおいては、次の重要なポイントが実装され ます。 •ロード バランシング動作にケーブル モデムのダウンストリーム チャネルの変更のみが含ま れ、アップストリーム チャネルの変更が含まれない場合、ダウンストリームの下位境界ルー ルだけが確認されます。 •ロード バランシング動作にケーブル モデムのアップストリーム チャネルの変更のみが含ま れ、ダウンストリーム チャネルの変更が含まれない場合、アップストリームの下位境界ルー ルだけが確認されます。 •ロード バランシング動作にケーブル モデムのアップストリーム チャネルとダウンストリー ム チャネルの両方の変更が含まれる場合、モデム ルール チェックではその（アップストリー ムまたはダウンストリーム）ロード バランシングのすべてのルールに合格する必要がありま す。 •設定されたロード バランシング ポリシーが pure-ds-load である場合、ダウンストリーム ルー ルのみが検査されます。•設定されたロード バランシング ポリシーが us-across-ds であるか、us-across-ds と pure-ds-load の両方である場合は、2 種類のターゲット インターフェイスが次のように発生します。
DOCSIS ロード バランシング グループ DOCSIS 2.0 GLBG の自動生成
ローカル インターフェイス：ケーブル モデムは、アップストリームを送信元と共有し ます。ダウンストリーム ロード バランシング動作だけが発生します。 ◦ ◦リモート インターフェイス：ケーブル モデムは、アップストリームを送信元と共有し ません。アップストリーム/ダウンストリーム ロード バランシングは、アップストリー ムの負荷によってトリガーされます。 設定されたロード バランシング ポリシーが us-across-ds でも pure-ds-load でもない場合、ロード バランシングは Mac ドメインの負荷に基づいて行われます。
DOCSIS ロード バランシング グループの設定方法
ダウンストリームの動的ロード バランシング機能による制限付き/汎用ロード バランシングおよ びナローバンド動的帯域幅共有は、次のように設定できます。• DOCSIS 仕様により、ユーザは Cisco CMTS で DOCSIS 2.0 汎用ロード バランシング グルー プ（GLBG）を設定できます。Cisco CMTS は、メディア アクセス制御ドメイン、ケーブル モデム、サービス グループ（MD-CM-SG）のそれぞれに DOCSIS 3.0 GLBG を自動的に作成 し、GLBG がアップストリームとダウンストリームの両チャネルを含むかどうかをチェック します。 •どの RLBG にもプロビジョニングされておらず、MD-CM-SG を解決できないケーブル モデ ムは、DOCSIS 2.0 GLBG に割り当てられます。ただし、ケーブル モデムは、MD-CM-SG を 解決すると DOCSIS 3.0 GLBG に割り当てられます。 •ユーザは、RLBG と任意のアップストリームまたはダウンストリーム チャネルを Cisco CMTS 上の複数の RLBG に設定できます。RLBG がアップストリーム チャネルとダウンストリーム チャネルの両方を含むかどうかが、Cisco CMTS によりチェックされます。RLBG は複数の MD をまたぐことができます。 •既存の Cisco LB 方式による下位互換性は維持されます。ユーザは、新旧の DOCSIS 3.0 準拠 LB 方式を切り替えることができます。
Cisco IOS システムがアップグレードされたときに、DOCSIS ロード バランシング グループの docsis-policy 設定が show running-config コマンド出力からなくなった場合は、docsis-policy
policy-id コマンドを再度使用して docsis-policy を DOCSIS ロード バランシング グループに適用
してください。 （注）
次の項では、DOCSIS ロード バランシング グループを作成および設定して Cisco CMTS で DOCSIS ロード バランシングを有効にする方法について説明します。
DOCSIS ロード バランシング グループ
DOCSIS 3.0、2.0 RLBG、DOCSIS 2.0 GLBG の設定
ここでは、DOCSIS ロード バランシング グループの作成方法と設定方法について説明します。従 来のワークロード バランシング グループとは異なる DOCSIS ロード バランシング グループには 個別のコンフィギュレーション モードがあります。 UGS/PCMM ポリシーとしきい値は DOCSIS 3.0 LB には適用されません。 （注） 手順 目的 コマンドまたはアクション 特権 EXECモードをイネーブルにします。 enable 例： Router> enable ステップ 1 •パスワードを入力します（要求され た場合）。 グローバル コンフィギュレーション モー ドを開始します。 configure terminal 例：Router# configure terminal
ステップ 2
Cisco CMTS での DOCSIS ロード バランシ ングをイネーブルにします。
cableload-balancedocsis-enable
例：
Router(config)# cable load-balance
ステップ 3 docsis-enable 次のパラメータを使用して、Cisco CMTS で DOCSIS ロード バランシング グループ を作成します。 cableload-balancedocsis-group docsis-group-id 例：
Router(config)# cable load-balance
ステップ 4 ルータは、DOCSIS ロード バランシング グループのコンフィギュレーション モー ドを開始します。 docsis-group 1 Cisco CMTS でケーブル モデムをロード バランシングする DCC 初期化テクニック を設置します。
init-tech-list tech-list [ucc]
例： Router(config-lb-group)# init-tech-list ステップ 5 1 ucc DOCSIS ロード バランシング グループ DOCSIS 3.0、2.0 RLBG、DOCSIS 2.0 GLBG の設定
目的 コマンドまたはアクション ダウンストリーム RF チャネルを設定しま す。 downstream {Cable{slot/subslot/port| slot/port}|Integrated-Cable{slot/subslot/bay| slot/port} {rf-channel group list}|{| slot/port}
{rf-channel group list}} ステップ 6 例： Router(config-lb-group)# downstream integrated-Cable 5/0/0 rf-channel 2 次のパラメータを使用してアップストリー ム チャネルを設定します。
upstreamCable {slot/subslot/port| slot/port}
upstream-list
例：
Router(config-lb-group)# upstream Cable
ステップ 7 1/0 2 CM で別のポリシーを選択していない場 合、CM に割り当てられたデフォルト ポ docsis-policy policy-id 例： Router(config-lb-group)# docsis-policy ステップ 8 リシーになるパラメータを使用してグルー プにポリシーを割り当てます。 0 制限されたグループタイプを選択します。 デフォルトでは、一般グループ タイプが 選択されています。 restricted 例： Router(config-lb-group)# restricted ステップ 9 物理アップストリーム チャネル ペアを上 書きする DCC 初期化テクニックを設定し init-tech-ovrCable {slot/subslot/port|
slot/port} upstream Cable {slot/subslot/port}
| slot/port upstream init-tech-list 0-4[ucc] ステップ 10 ます。また、init-tech-ovr コマンドを使用 例： Router(config-lb-group)# init-tech-ovr すると、動的アップストリーム ロード バ ランシング中にモデムに対して UCC を使 用できるかどうかを判断できます。 Cable 8/1/0 0 Cable 8/1/1 1 次のパラメータは、物理アップストリー ム チャネル ペアを上書きします。 init-tech-list 1 ucc DOCSIS ロード バランシング グループ DOCSIS 3.0、2.0 RLBG、DOCSIS 2.0 GLBG の設定
目的 コマンドまたはアクション init-tech-list キーワードは、ロー ド バランシング グループに追加 されないアップストリームを受 け入れます。アップストリーム チャネル ペアは、アップスト リームが追加されるまで無効で す。ロード バランシング グルー プが削除されると、すべての アップストリーム チャネル ペア も削除されます。 （注） 適切に制限されたロード バランシング グ ループ（RLBG）を決定するには、次のパ service-type-id string 例： Router(config-lb-group)# ステップ 11 ラメータを使用して、ケーブル モデムが プロビジョニングされたサービス タイプ ID と比較するサービス タイプ ID を追加 します。 service-type-id commercial RLBG にタグを追加します。
tag tag name
例： Router(config-lb-group)# tag t1 ステップ 12 インターフェイスの負荷を確認するまで Cisco CMTS が待機する時間の間隔を設定 します。 interval <1-1000> 例： Router(config-lb-group)# interval 60 ステップ 13 負荷の決定に Cisco CMTS が使用する方法 を選択します。
method {modems | service-flows | utilization} {us-method {modems | service-flows | utilization}}
ステップ 14
例：
Router(config-lb-group)# method modems us-method modems
バランシングするサービス フロー タイプ に基づいてモデムを選択します。
policy{pcmm | ugs | us-across-ds | pure-ds-load}
例：
Router(config-lb-group)# policy
ステップ 15
us-across-ds
Router(config-lb-group)# policy ugs Router(config-lb-group)# policy pure-ds-load
DOCSIS ロード バランシング グループ DOCSIS 3.0、2.0 RLBG、DOCSIS 2.0 GLBG の設定
目的 コマンドまたはアクション
ロード バランシングが発生する下限の使 用率を選択します。
threshold {load {minimum <1-100> |
<1-100>}| pcmm <1-100> | stability <0-100> | ugs <1-100>}
ステップ 16
例：
Router(config-lb-group)# threshold load minimum 10
Router(config-lb-group)# threshold pcmm 70
Router(config-lb-group)# threshold load 10
Router(config-lb-group)# threshold stability 50
Router(config-lb-group)# threshold ugs 70 DOCSIS LBG コンフィギュレーションを 終了します。 exit 例： Router# exit ステップ 17
DOCSIS 3.0 GLBG の設定
ここでは、DOCSIS 3.0 GLBG を設定する方法と DOCSIS 3.0 の一般グループに DOCSIS 3.0 認定の デフォルト値を設定する方法について説明します。 このライン カードのケーブル インターフェイスが「シャットダウンなし」状態の場合、関連 する DOCSIS 3.0 GLBG は実行中の設定で復元されます。 （注）
DOCSIS 3.0 汎用ロード バランシング グループの設定
ここでは、DOCSIS 3.0 汎用ロード バランシング グループの設定方法について説明します。 手順 目的 コマンドまたはアクション 特権 EXEC モードをイネーブルにしま す。 enable 例： Router> enable ステップ 1 •パスワードを入力します（要求さ れた場合）。 DOCSIS ロード バランシング グループ DOCSIS 3.0 GLBG の設定目的 コマンドまたはアクション グローバル コンフィギュレーション モードを開始します。 configure terminal 例：
Router# configure terminal
ステップ 2
Cisco CMTS での DOCSIS ロード バラン シングをイネーブルにします。
cableload-balancedocsis-enable
例：
Router(config)# cable load-balance docsis-enable ステップ 3 DOCSIS ロード バランシング グループ のコンフィギュレーション モードを開 始します。 cableload-balancedocsis-groupFN
fn-idMD cable{slot/subslot/port| slot/port}
例：
Router(config)# cable load-balance docsis-group FN 1 MD c5/0/0 ステップ 4 次のパラメータを使用して、DCC 初期 化テクニック リストを設定します。 init-tech-listtech-list[ucc] 例： Router(config-lb-group)# init-tech-list 1 ucc ステップ 5 ロード バランシング グループを無効に します。 disable 例： Router(config-lb-group)# disable ステップ 6 ロード バランシング グループのポリ シーを設定します。 docsis-policy policy-id 例： Router(config-lb-group)# docsis-policy 0 ステップ 7 インターフェイス ポーリングの間隔を 設定します。 interval 1 ～ 1000 例： Router(config-lb-group)# interval 10 ステップ 8 ロード バランシングのタイプまたは方 法を設定します。
method {modems | service-flows | utilization} {us-method {modems | service-flows | utilization}}
ステップ 9
例：
Router(config-lb-group)# method modems us-method modems
ロード バランシングのポリシーを設定 します。
policy {pcmm | ugs | us-across-ds | pure-ds-load} 例： Router(config-lb-group)# policy us-across-ds ステップ 10 DOCSIS ロード バランシング グループ DOCSIS 3.0 GLBG の設定
目的 コマンドまたはアクション
ロード バランシングのしきい値をパー セントで設定します。
threshold {load {minimum 1-100 | 1-100}
| pcmm 1-100 | stability 0-100 | ugs 1-100} 例： Router(config-lb-group)# threshold pcmm 70 ステップ 11 DOCSIS ロード バランシング グループ のコンフィギュレーション モードを終 了します。 exit 例： Router# exit ステップ 12
DOCSIS 3.0 ロード バランシング グループのデフォルト値の設定
ここでは、Cisco CMTS で DOCSIS 3.0 汎用グループ用の DOCSIS 3.0 認定のデフォルト値を設定す る方法について説明します。DOCSIS 3.0 汎用グループは、ファイバ ノード（FN）設定から取得 した各 MD-CM-SG に対して自動的に作成されます。グループ パラメータはデフォルト値として 設定されます。 DOCSIS 3.0 認証に設定されたデフォルト値は、新しく自動的に作成された DOCSIS 3.0 GLBG に適用可能であり、既存の DOCSIS 3.0 GLBG には影響しません。DOCSIS 3.0 GLBG を削除し て再作成しても、そのグループ パラメータは変わりません。 （注） インターフェイス ポーリング間隔、ロード バランシング メソッド、モデム選択のポリシー、 およびしきい値の使用率（%）のデフォルト設定は、DOCSIS 3.0 汎用グループで設定できま す。詳細については、『Cisco CMTS Cable Command Reference』を参照してください。 （注） 手順 目的 コマンドまたはアクション 特権 EXEC モードをイネーブルにし ます。 enable 例： Router> enable ステップ 1 •パスワードを入力します（要求 された場合）。 DOCSIS ロード バランシング グループ DOCSIS 3.0 GLBG の設定
目的 コマンドまたはアクション グローバル コンフィギュレーション モードを開始します。 configure terminal 例：
Router# configure terminal
ステップ 2 DOCSIS 3.0 の汎用ロード バランシ ング グループ（GLBG）のデフォル ト値を無効にします。 cableload-balanced30-ggrp-defaultdisable 例：
Router(config)# cable load-balance d30-ggrp-default disable ステップ 3 デフォルトの DOCSIS 3.0 GLBG DCC と動的ボンディング変更（DBC）の 初期化テクニックを設定します。 cableload-balanced30-ggrp-defaultinit-tech-list tech-list 例：
Router(config)# cable load-balance d30-ggrp-default init-tech-list 1 ステップ 4 デフォルトの DOCSIS 3.0 GLBG ポ リシー ID を設定します。 cableload-balanced30-ggrp-defaultdocsis-policy 0-0xffffffff 例：
Router(config)# cable load-balance d30-ggrp-default docsis-policy 2 ステップ 5 グローバル コンフィギュレーション モードを終了します。 exit 例： Router# exit ステップ 6
RLBG またはサービス タイプ ID へのケーブル モデムの設定
ここでは、Cisco CMTS で静的にプロビジョニングされたケーブル モデムのリストを RLBG また はサービス タイプ ID に設定する方法について説明します。 手順 目的 コマンドまたはアクション 特権 EXEC モードをイネーブルにします。 enable 例： Router> enable ステップ 1 •パスワードを入力します（要求された 場合）。 DOCSIS ロード バランシング グループ RLBG またはサービス タイプ ID へのケーブル モデムの設定目的 コマンドまたはアクション グローバル コンフィギュレーション モー ドを開始します。 configure terminal 例：
Router# configure terminal
ステップ 2
共通 MAC マスクを使用してモデムまたは モデム グループをロード バランシング グ
cableload-balancerestrictmodem index
mac-addr[mac-mask] {docsis-group docsis-group-id |service-type-id string}
ステップ 3
ループまたはサービス タイプ ID に割り当 てます。
例：
Router(config)# cable load-balance restrict modem 1 001a.c30c.7eee FFFF.FFFF.0000 docsis-group 100 グローバル コンフィギュレーション モー ドを終了します。 exit 例： Router# exit ステップ 4
ルールとポリシーの設定
ここでは、ロード バランシング時のモデムの移動を制限するために、ルールと DOCSIS ポリシー を作成および設定する方法について説明します。ルールでは、モデムの移動とその時間帯を決定 します。時間帯は秒単位で測定され、開始時間は午前 0 時から始まり、秒単位で測定されます。 ルールは個別に作成され、ポリシーと組み合わせることができます。ユーザは 1 つ以上のルール で構成される DOCSIS ポリシーを作成できます。複数のルールが DOCSIS ポリシーに含まれる場 合は、すべてのルールが適用されます。各グループにはデフォルトの DOCSIS ポリシーがありま す。 手順 目的 コマンドまたはアクション 特権 EXEC モードをイネーブルにします。 enable 例： Router> enable ステップ 1 •パスワードを入力します（要求された 場合）。 グローバル コンフィギュレーション モード を開始します。 configure terminal 例：Router# configure terminal
ステップ 2
DOCSIS ロード バランシング グループ
目的 コマンドまたはアクション モデムの移動を防止するルールを作成しま す。 cableload-balancerule rule-id 例：
Router(config)# cable load-balance rule 1
ステップ 3
ルールを作成します。
cableload-balancerule rule-id {enabled
| disabled | {disable-perioddis-start ステップ 4 静的マルチキャスト グループは、 適切なバンドル インターフェイス と転送インターフェイスで、この ルールを有効にするように設定す る必要があります。この機能は、 ファイバ ノード設定およびマルチ キャスト暗号化から派生するロー ド バランシング グループではサ ポートされません。 （注） 0-86400 dis-period <0-86400>}| disable-throughput-lowerboundds| us thrupt in kbps | vdoc-enabled} 例：
Router(config)# cable load-balance rule 1 disable-period dis-start 40 dis-period 50 次のパラメータを設定した DOCSIS ポリシー と特定のルールを関連付けます。 cableload-balancedocsis-policy policy-id rule rule-id 例：
Router(config)# cable load-balance docsis-policy 2 rule 1 ステップ 5 グローバル コンフィギュレーション モード を終了します。 exit 例： Router# exit ステップ 6
トラブルシューティングのヒント
問題 cable load-balance rule rule-iddisable-period dis-start start-timedis-period disable-period コマン
ドを使用することで、ロード バランシングを無効にして翌日有効にすると、設定済みの disable-period ではなく、午前 12 時にロード バランシングが有効になります。 考えられる原因 ロード バランシング ルールは、1 つのロード バランシング ルールを使用して 翌日（つまり、24 時間後）に無効および有効にすることはできません。 解決法 ロード バランシングを無効にして、翌日に有効にするには、別のロード バランシング ルールを設定します。ロード バランシングを無効にするルールを設定するには、cable load-balance
rule rule-iddisable-period dis-start start-timedis-period 0 コマンドを使用します。ロード バランシン
グを有効にするルールを設定するには、cable load-balance rule rule-iddisable-period dis-start 0
dis-period disable-period コマンドを使用します。これにより、翌日に有効になります。
DOCSIS ロード バランシング グループ ルールとポリシーの設定
ケーブル モデム移動の失敗に応じたロード バランシング パラメータ
の設定
ここでは、CM が動的ロード バランシング グループから削除されるまでに、失敗可能な回数を設 定する方法について説明します。 手順 目的 コマンドまたはアクション 特権 EXEC モードをイネーブルにします。 enable 例： Router> enable ステップ 1 •パスワードを入力します（要求された 場合）。 グローバル コンフィギュレーション モー ドを開始します。 configure terminal 例：Router# configure terminal
ステップ 2 CM が動的ロード バランシング グループか ら削除されるまでに、失敗可能な回数を設 定します。 cableload-balancemodemmax-failures 0 ～ 100 例：
Router(config)# cable load-balance modem max-failures 10 ステップ 3 グローバル コンフィギュレーション モー ドを終了します。 exit 例： Router# exit ステップ 4
TLV タイプ タグの作成と設定
TLV タイプ一致ルールのタグは、このセクションで作成および設定します。 手順 目的 コマンドまたはアクション 特権EXECモードをイネーブルにします。 enable 例： Router> enable ステップ 1 •パスワードを入力します（要求され た場合）。 DOCSIS ロード バランシング グループ ケーブル モデム移動の失敗に応じたロード バランシング パラメータの設定目的 コマンドまたはアクション グローバル コンフィギュレーション モー ドを開始します。 configure terminal 例：
Router# configure terminal
ステップ 2
タグを作成します。
cabletag 1 ～ 1000
ステップ 3
例：
Router(config)# cable tag 1
cmts-tag コンフィギュレーション モード を開始します。
タグの名前を指定します。
name tag name
例：
Router(cmts-tag)# name CSCO
ステップ 4 指定されたサービス タイプ ID をタグに 設定します。 [exclude]service-type-id service-type-id 例： Router(cmts-tag)# service-type-id HSD ステップ 5 指定されたサービス クラス名をタグに設 定します。 [exclude]service-classservice-class-name 例： Router(cmts-tag)# service-class work ステップ 6 指定した DOCSIS バージョンのケーブル モデムをタグに設定します。
[exclude]docsis-version docsis version 例： Router(cmts-tag)# docsis-version docsis20 ステップ 7 指定した OUI のケーブル モデムをタグに 設定します。 [exclude]oui oui of CM 例：
Router(cmts-tag)# oui 00.1a.c3
ステップ 8
指定した TLV タイプをタグに設定しま す。
[exclude] tlv type value 例： Router(cmts-tag)# tlv mrcs 4 ステップ 9 RLBG のロード バランシング中に TLV ま たは SNMP を上書きします。 override 例： Router(cmts-tag)# override ステップ 10 cmts-tag コンフィギュレーション モード を終了します。 exit 例： Router(cmts-tag)# exit ステップ 11 DOCSIS ロード バランシング グループ TLV タイプ タグの作成と設定
目的 コマンドまたはアクション Cisco CMTS で DOCSIS ロード バランシ ング グループを作成します。 cableload-balancedocsis-group docsis-group-id 例：
Router(config)# cable load-balance docsis-group 1 ステップ 12 DOCSIS ロード バランシング グループが すでに存在する場合は、ルータは指定し た DOCSIS ロード バランシング グループ のコンフィギュレーション モードを開始 します。 ロード バランシング グループにタグを追 加します。
tag tag name
例：
Router(config-lb-group)# tag CSCO
ステップ 13 DOCSIS ロード バランシング グループの コンフィギュレーション モードを終了し ます。 exit 例： Router(config-lb-group)# exit ステップ 14 DOCSIS ポリシーを作成し、新しいルー ルまたは既存のルールをこのポリシーと 関連付けます。 cableload-balancedocsis-policy policy-id tag tag name[override]
例：
Router(config)# cable load-balance docsis-policy 2 tag CSCO
ステップ 15 グローバル コンフィギュレーション モー ドを終了します。 exit 例： Router# exit ステップ 16
DOCSIS ロード バランシング グループの設定例
ここでは、制限付き/汎用ロード バランシングおよびダウンストリームの動的ロード バランシン グを含む DOCSIS ロード バランシング グループを構成するための設定例を示します。例：タグの設定
次に、DOCSIS バージョン、MAC アドレス、サービス クラス名、またはサービス タイプ ID を除 外するタグの設定方法について示します。Router# configure terminal
Enter configuration commands, one per line. End with CNTL/Z. Router(config)# cable tag 1
Router(cmts-tag)# exclude ? DOCSIS ロード バランシング グループ
oui set the match rule for oui
service-class set the match rule for service class name service-type-id set the match rule for service type id Router(cmts-tag)# exclude docsis-version ?
docsis10 Match docsis 1.0 modems docsis11 Match docsis 1.1 modems docsis20 Match docsis 2.0 modems docsis30 Match docsis 3.0 modems
Router(cmts-tag)# exclude docsis-version docsis10 Router(cmts-tag)# exclude oui ?
WORD OUI of the vendor in the format xx.xx.xx or xx:xx:xx Router(cmts-tag)# exclude oui 00.1a.c3
Router(cmts-tag)# exclude service-class ? WORD Service class name
Router(cmts-tag)# exclude service-class work Router(cmts-tag)# exclude service-type-id ?
WORD Service Type ID
Router(cmts-tag)# exclude service-type-id commercial
例：ロード バランシングの無効化
次のコマンドを使用して DOCSIS 3.0 GLBG を無効にします。
Router(config)# cable load-balance docsis-group FN 1 MD cable 6/0/0 Router(config-lb-group)# disable
Router(config-lb-group)#
次のコマンドを使用して DOCSIS 3.0 RLBG を無効にします。
Router(config)# cable load-balance docsis-group 1 Router(config-lb-group)# disable Router(config-lb-group)#
DOCSIS ロード バランシング グループの確認
ここでは、ダウンストリームの動的ロード バランシング機能を使用した制限付き/汎用ロード バ ランシングとナローバンド動的帯域幅共有の設定を確認するために、特定の show コマンドを使用 する方法について説明します。 手順 目的 コマンドまたはアクション 特権EXECモードをイネーブルにします。 enable 例： Router> enable ステップ 1 •パスワードを入力します（要求され た場合）。 ルータで動作するロード バランシングの 設定情報、統計情報、および動作情報を リアルタイムに表示します。 showcableload-balancedocsis-group{docsis-group-id| FN fn-id MD cable {slot/subslot/port| slot/port}} [all | load|
pending | statistics| target | modem-list|primary-load]
ステップ 2
DOCSIS ロード バランシング グループ 例：ロード バランシングの無効化
目的 コマンドまたはアクション
例：
Router# show cable load-balance docsis-group 1
Router# show cable load-balance docsis-group fn 1 MD c8/1/4 ファイバ ノードの情報を表示します。 showcablefiber-node fiber-node-id [spectrum] ステップ 3 例：
Router# show cable fiber-node 3
ロード バランシング 動作の統計情報およ び動作情報をリアルタイムに表示します。 showcableload-balance[groupn]| [all | load|pending| statistics |target|fiber-node-validation] ステップ 4 オプションを指定しない場合、このコマ 例：
Router# show cable load-balance group 1 ンドでは、ロード バランシング グループ と各ケーブル インターフェイスの現在の 負荷とロード バランシングのステータス に関する情報が表示されます。 登録および未登録の CM の情報を表示し ます。
show cable modem [ip-address | mac-address
|cable slot/port [upstream port ] | name fqdn] [verbose]
ステップ 5
例：
Router# show cable modem 40.3.160.15 verbose 例 showcableload-balancedocsis-group コマンドを使用して、DOCSIS グループ ステータスおよびグ ループに含まれるモデムのリストを表示します。showcablefiber-node コマンドを使用してファイ バ ノードに関する情報を表示し、showcableload-balance コマンドを使用して LBG および DOCSIS チャネルに関する情報を表示します。また、showcablemodem コマンドを使用してすべての CM に関する情報を表示します。 次に、showcableload-balancedocsis-group コマンドの出力例を示します。
Router# show cable load-balance docsis-group 2 DOCSIS LB Enabled: Yes
DOCSIS Group Status Interval DCC mask Policy Method Threshold
Group Index /UCC DS/US M/E/U/P/S
2 82 RE 10 0xF8(0)/N 0 s/s 1/1/70/70/50 Router# show cable load-balance docsis-group 1 modem-list
US Group Index Mac Address Priority Mo1/0/0:0/U0 81 (1) 0000.ca45.9898 0 Mo1/0/0:0/U1 81 (0) Mo1/0/0:0/U2 81 (2) DOCSIS ロード バランシング グループ DOCSIS ロード バランシング グループの確認
0016.924f.8300 0
DOCSIS グループに含まれるモデムの詳細なステータス情報を表示するために、
showcableload-balancedocsis-group コマンドの出力が変更されて MUPFXLR フィールドが追加さ
れています。詳細については、『Cisco IOS CMTS Cable Command Reference』を参照してくださ い。
次に、変更された showcableload-balancedocsis-group コマンドの出力例を示します。
Router#show cable load docsis-group fn 1 md c6/0/0 modem-list Load for five secs: 1%/0%; one minute: 2%; five minutes: 1% Time source is NTP, 13:39:31.300 PDT Thu Mar 28 2013
Codes: M - Multicast, U - UGS, P - PCMM, F - Max-Failures, X - eXcluded L - L2vpn, R - RSVP
Primary DS Grp Idx MAC Address RCC-ID Bad Rfid Priority MUPFXLR In6/0/0:0/UB 40448 (6) e448.c70c.98af 1 2 ---e448.c70c.9b76 1 2 ---e448.c70c.9c15 1 2 ---e448.c70c.9a92 1 2 ---e448.c70c.99e4 1 2 ---e448.c70c.9a35 1 2 ---In6/0/0:0/U0 40448 (0) In6/0/0:0/U1 40448 (1) e448.c70c.9915 2 ---In6/0/0:0/U2 40448 (0) In6/0/0:0/U3 40448 (0) In6/0/0:1/UB 40448 (5) e448.c70c.9abc 1 2 ---e448.c70c.993f 1 2 ---e448.c70c.9927 1 2 ---e448.c70c.9b82 1 2 ---4458.2945.2cb8 1 2 ---In6/0/0:1/U0 40448 (0) In6/0/0:1/U1 40448 (0) In6/0/0:1/U2 40448 (0) In6/0/0:1/U3 40448 (0) In6/0/0:2/UB 40448 (5) e448.c70c.9759 1 2 ---e448.c70c.9a0e 1 2 ---e448.c70c.992d 1 2 ---e448.c70c.9a38 1 2 ---0025.2ed9.9984 1 2 ---L-In6/0/0:2/U0 40448 (0) In6/0/0:2/U1 40448 (0) In6/0/0:2/U2 40448 (0) In6/0/0:2/U3 40448 (0) In6/0/0:3/UB 40448 (5) e448.c70c.9c00 1 2 ---e448.c70c.99a5 1 2 ---e448.c70c.9a5f 1 2 ---e448.c70c.9a3b 1 2 ---e448.c70c.96b1 1 2 ---In6/0/0:3/U0 40448 (0) In6/0/0:3/U1 40448 (0) In6/0/0:3/U2 40448 (0) In6/0/0:3/U3 40448 (0) 次に、showcablefiber-node コマンドの出力例を示します。
Router# show cable fiber-node Fiber-Node Config Status Fiber-Node 1
Modular-Cable 1/0/0: 0-1
DOCSIS ロード バランシング グループ DOCSIS ロード バランシング グループの確認
FN Config Status: Configured (status flags = 0x01) MDD Status: Valid
次に、showcableload-balance コマンドの出力例を示します。
Router#show cable load-balance
Group Interval Method DCC Init Threshold
Technique Minimum Static Enforce Ugs PCMM 1 10 service-flows 1 1 2% 2% ---
---2 10 modems 0 5 10% --- ---
---DOCSIS LB Enabled: No
Router# show cable load-balance load
Interface State Group Utilization Reserved Modems Flows Weight Index Cable5/0/3 (459 MHz) up 1 0%(0%/0%) 0% 7 7 37 Cable5/0/3/U0 up 1 0% 0% 2 2 1.2 Cable5/0/3/U1 up 1 0% 0% 2 2 1.2 Cable5/0/3/U2 up 1 0% 0% 2 2 1.2 Cable5/0/3/U3 up 1 0% 0% 1 1 1.2 Cable5/0/4 (465 MHz) up 1 0%(0%/0%) 0% 7 7 37 Cable5/0/4/U0 up 1 0% 0% 1 1 1.2 Cable5/0/4/U1 up 1 0% 0% 2 2 1.2 Cable5/0/4/U2 up 1 0% 0% 2 2 1.2 Cable5/0/4/U3 up 1 0% 0% 2 2 1.2 Mo1/0/0:0 (555 MHz) down 1 0%(0%/0%) 0% 0 0 0 Router# show cable load-balance fiber-node-validation
DOCSIS LBG ID Match Channel Fiber-node list 1 match Ca5/0/0/U0 {1} Ca5/0/0/U1 {1} Ca5/0/0/U2 {1} Ca5/0/0/U3 {1} Mo1/0/0:0 {1} Mo1/0/0:1 {1} 2 mismatch Ca5/0/0/U0 {1} Ca5/0/0/U1 {1} Ca5/0/0/U2 {1} Ca5/0/0/U3 {1} Ca5/0/0 {} 次に、showcablemodem コマンドの出力例を示します。
Router# show cable modem 40.3.160.19 verbose LB group ID assigned(index) : 1(81) LB group ID in config file(index) : N/A(N/A) LB policy ID : 0
LB policy ID in config file : 0
LB priority : 0 Tag : 有効なファイバ ノードが設定されると、DOCSIS 3.0 GLBG はファイバ ノード設定によって動的 に生成されます。 たとえば、ファイバ ノードの設定が次のような場合です。 cable fiber-node 2
downstream Modular-Cable 1/0/0 rf-channel 0-3 downstream Cable7/0/0
upstream Cable 7/0 connector 0-3 !
このファイバ ノードによって生成される GLBG は次のようになります。
DOCSIS ロード バランシング グループ
DOCSIS 3.0 General LB
MD FN Group S Intv DCC mask Policy Mtd MD-CM-SG Threshold
Index /UCC D/U M/E/U/P/S
Ca7/0/0 2 48129 E 30 0xF8(0)/N 0 m/m 0x3C0101 5/10/70/70/50
Router# show cable load-balance docsis-group fn 2 md cable 7/0/0 all DOCSIS 3.0 General LB
MD FN Group S Intv DCC mask Policy Mtd MD-CM-SG Threshold
Index /UCC D/U M/E/U/P/S
Ca7/0/0 2 48129 E 30 0xF8(0)/N 0 m/m 0x3C0101 5/10/70/70/50 Current load:
DOCSIS load-balancing load
Interface State Group Utilization Rsvd NBCM WB/UB Flows Weight Index Total Total
Cable7/0/0 (333 MHz) up 48129 0%(0%/0%) 0% 2 8 7 37 Cable7/0/0/U0 up 48129 0% 0% 22 7 29 7.6 Cable7/0/0/U1 up 48129 0% 0% 21 8 28 7.6 Cable7/0/0/U2 up 48129 0% 0% 21 8 28 7.6 Cable7/0/0/U3 up 48129 0% 0% 20 10 30 7.6 Mo1/0/0:0 (501 MHz) up 48129 0%(0%/0%) 0% 2 63 2 36 Mo1/0/0:0/U0 up 48129 0% 0% 22 7 29 7.6 Mo1/0/0:0/U1 up 48129 0% 0% 21 8 28 7.6 Mo1/0/0:0/U2 up 48129 0% 0% 21 8 28 7.6 Mo1/0/0:0/U3 up 48129 0% 0% 20 10 30 7.6 Mo1/0/0:1 (507 MHz) up 48129 0%(0%/0%) 0% 1 58 1 36 Mo1/0/0:1/U0 up 48129 0% 0% 22 7 29 7.6 Mo1/0/0:1/U1 up 48129 0% 0% 21 8 28 7.6 Mo1/0/0:1/U2 up 48129 0% 0% 21 8 28 7.6 Mo1/0/0:1/U3 up 48129 0% 0% 20 10 30 7.6 Mo1/0/0:2 (513 MHz) up 48129 0%(0%/0%) 0% 2 59 2 36 Mo1/0/0:2/U0 up 48129 0% 0% 22 7 29 7.6 Mo1/0/0:2/U1 up 48129 0% 0% 21 8 28 7.6 Mo1/0/0:2/U2 up 48129 0% 0% 21 8 28 7.6 Mo1/0/0:2/U3 up 48129 0% 0% 20 10 30 7.6 Mo1/0/0:3 (519 MHz) up 48129 0%(0%/0%) 0% 1 61 1 36 Mo1/0/0:3/U0 up 48129 0% 0% 22 7 29 7.6 Mo1/0/0:3/U1 up 48129 0% 0% 21 8 28 7.6 Mo1/0/0:3/U2 up 48129 0% 0% 21 8 28 7.6 Mo1/0/0:3/U3 up 48129 0% 0% 20 10 30 7.6 Target assignments:
Interface State Group Target Index Cable7/0/0 (333 MHz) up 48129 Cable7/0/0/U0 up 48129 Cable7/0/0/U1 up 48129 Cable7/0/0/U2 up 48129 Cable7/0/0/U3 up 48129 Mo1/0/0:0 (501 MHz) up 48129 Mo1/0/0:1 (507 MHz) Mo1/0/0:0/U0 up 48129 Mo1/0/0:0/U1 up 48129 Mo1/0/0:0/U2 up 48129 Mo1/0/0:0/U3 up 48129 Mo1/0/0:1 (507 MHz) up 48129 Mo1/0/0:1/U0 up 48129 Mo1/0/0:1/U1 up 48129 Mo1/0/0:1/U2 up 48129 Mo1/0/0:1/U3 up 48129 Mo1/0/0:2 (513 MHz) up 48129 Mo1/0/0:2/U0 up 48129 Mo1/0/0:2/U1 up 48129 Mo1/0/0:2/U2 up 48129 Mo1/0/0:2/U3 up 48129 Mo1/0/0:3 (519 MHz) up 48129 Mo1/0/0:3/U0 up 48129 Mo1/0/0:3/U1 up 48129 Mo1/0/0:3/U2 up 48129 Mo1/0/0:3/U3 up 48129 Statistics:
Target interface State Transfers
Complete Pending Retries Failures
DOCSIS ロード バランシング グループ DOCSIS ロード バランシング グループの確認
Cable7/0/0 (333 MHz) up 8 0 0 0 Cable7/0/0/U0 up 30 0 0 0 Cable7/0/0/U1 up 83 0 0 0 Cable7/0/0/U2 up 48 0 0 0 Cable7/0/0/U3 up 34 0 0 0 Mo1/0/0:0 (501 MHz) up 19 0 0 0 Mo1/0/0:0/U0 up 33 0 0 0 Mo1/0/0:0/U1 up 46 0 0 0 Mo1/0/0:0/U2 up 22 0 0 0 Mo1/0/0:0/U3 up 22 0 0 0 Mo1/0/0:1 (507 MHz) up 22 0 0 0 Mo1/0/0:1/U0 up 9 0 0 0 Mo1/0/0:1/U1 up 19 0 0 0 Mo1/0/0:1/U2 up 15 0 0 0 Mo1/0/0:1/U3 up 21 0 0 0 Mo1/0/0:2 (513 MHz) up 21 0 0 0 Mo1/0/0:2/U0 up 4 0 0 0 Mo1/0/0:2/U1 up 3 0 0 0 Mo1/0/0:2/U2 up 6 0 0 0 Mo1/0/0:2/U3 up 7 0 0 0 Mo1/0/0:3 (519 MHz) up 9 0 0 0 Mo1/0/0:3/U0 up 1 0 0 0 Mo1/0/0:3/U1 up 2 0 0 0 Mo1/0/0:3/U2 up 4 0 0 0 Mo1/0/0:3/U3 up 4 0 0 0 Pending:
Modem Grp Idx Primary RF/RCC MD/TCS Action Active Retries Src Target Src Target Time
