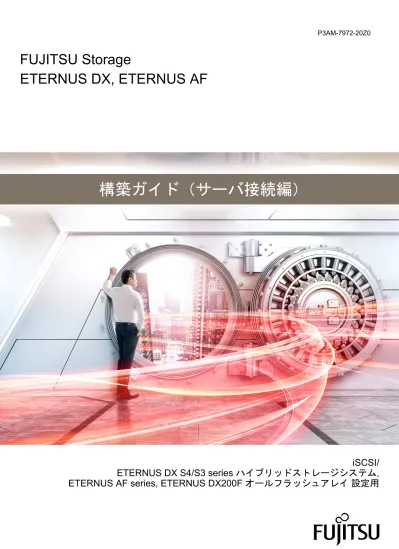

FUJITSU Storage
ETERNUS DX, ETERNUS AF
構築ガイド（サーバ接続編）
iSCSI/
ETERNUS DX S4/S3 series ハイブリッドストレージシステム,
ETERNUS AF series, ETERNUS DX200F オールフラッシュアレイ 設定用
はじめに
本 書 は 、ETERNUS DX/AF を 、 各 OS (Solaris OS, Windows®, Linux, VMware ESX, Citrix®
XenServer®, Oracle VM Server for x86)が動作するサーバに iSCSI 接続して使用するために必要な作
業について説明しています。
本書は、ETERNUS DX/AF、サーバ、OS、iSCSI HBA、LAN カード、およびドライバソフトウェアの 説明書と併せてご使用ください。 なお、本書に記載している製品の商標、製品名などの表記については、『構築ガイド（サーバ接続編） 表記について』を参照してください。OS がサポートするストレージシステムについては、ETERNUS DX/AF のサポート組み合わせ表を参照してください。 第20 版 2018 年 9 月
本書の内容と構成
本書は以下に示す2 章から構成されています。 •「第1 章 作業の流れ」(6 ページ) ストレージシステムを設定する場合の作業の流れについて説明しています。 •「第2 章 ETERNUS DX/AF の設定」(8 ページ) ストレージシステムの設定について説明しています。目次
第
1 章 作業の流れ
6
第
2 章 ETERNUS DX/AF の設定
8
2.1 共通設定項目 ...8
2.1.1 サーバとの接続形態に関する設定（iSCSI ポートパラメーター設定） ... 8 2.1.2 サーバがアクセスする LUN のグループ作成（LUN グループ設定） ... 10 2.1.3 ホストレスポンス設定 ... 10 2.1.4 CA ポートグループ設定 ... 11 2.1.5 サーバの iSCSI ホスト設定 ... 12 2.1.6 LUN グループ関連付け設定（ホストアフィニティ設定） ... 12 2.1.7 CHAP 認証の設定 ... 122.2 固有設定項目 ...13
2.2.1 CA リセットグループ設定 ... 13 2.2.2 サブシステムパラメーターの設定 ... 13表目次
表 2.1 iSCSI ポートパラメーター設定 ... 8 表 2.2 転送速度... 9 表 2.3 ホストレスポンス設定... 10 表 2.4 VMware を使用する場合の設定値 ... 11 表 2.5 set host-response コマンドの設定値... 11 表 2.6 OS ごとの必要な操作 ... 11第
1 章
作業の流れ
本書は、『構築ガイド（サーバ接続編） iSCSI 用』の各 OS 用に記載されている作業工程のうち、 「ETERNUS DX/AF の設定」の作業を行う際に使用します。
使用しているドキュメント
•『ETERNUS Web GUI ユーザーズガイド』 •『ETERNUS CLI ユーザーズガイド』 作業の流れ iSCSI ポートパラメーター設定 サーバとの接続形態に関する設定を行います。 •「2.1.1 サーバとの接続形態に関する設定（iSCSI ポートパラメーター設定）」(8 ページ) LUN グループ設定 サーバがアクセスするLUN のグループを作成します。 •「2.1.2 サーバがアクセスする LUN のグループ作成（LUN グループ設定）」(10 ページ) ホストレスポンス設定 接続環境（条件）に応じて、ホストレスポンスの設定を行います。 •「2.1.3 ホストレスポンス設定」(10 ページ)
CA ポートグループ設定 CA タイプに応じて、ポートをグループ化します。 •「2.1.4 CA ポートグループ設定」(11 ページ) iSCSI ホスト設定 サーバのIP アドレス、エイリアスネーム、および iSCSI ネームの設定を行います。 •「2.1.5 サーバの iSCSI ホスト設定」(12 ページ) ホストアフィニティ設定
iSCSI カード HBA、CA ポートグループ、および LUN グループの関連付けを行います。
•「2.1.6 LUN グループ関連付け設定（ホストアフィニティ設定）」(12 ページ) CHAP 認証を設定する場合 CHAP 認証を設定しない場合 CHAP 認証設定 iSCSI 接続のセキュリティを高める場合には CHAP 設定を行います。 •「2.1.7 CHAP 認証の設定」(12 ページ) 固有設定 使用するOS や接続環境に応じて、必要な項目を設定します。 •「2.2 固有設定項目」(13 ページ) 本書を使用した作業（ETERNUS DX/AF の設定作業）が終わったら、『構築ガイド（サーバ接続 編） iSCSI 用』の各 OS 用に記載されている、次の作業工程に進んでください。 第1 章 作業の流れ
第
2 章
ETERNUS DX/AF の設定
2.1
共通設定項目
接続環境にかかわらず、すべてのOS で設定が必要となる項目です。
ETERNUS Web GUI の操作方法や設定方法については、『ETERNUS Web GUI ユーザーズガイド』を 参照してください。
2.1.1
サーバとの接続形態に関する設定（iSCSI ポートパラメーター設定）
以下の設定項目について、接続環境に合わせてiSCSI ポート設定を行ってください。記載のない設定 項目については、初期値（Default 値）を使用してください。
表 2.1 iSCSI ポートパラメーター設定
設定項目 Solaris OS, HP-UX, Windows®, Linux, VMware ESX, Citrix XenServer,
Oracle VM Server for x86
基本情報 iSCSI 設定
iSCSI Name 任意 注意：
• マルチパスを構成するiSCSI ポートは、iSCSI Name を各 iSCSI ポート間 で、重複しない値に設定してください。重複する値の場合、マルチパス構成 で接続できない場合があります。 • 使用できる文字は、半角英数字、". "（ピリオド）、" : "（コロン）、およ び" - "（ハイフン）です。 • 使用できる文字数は、最大223 文字です。 Alias Name 任意 TCP/IP 設定 IP アドレス 任意（マルチパスを構成するiSCSI ポートは、別サブネットの IP アドレスを 設定してください。） IP アドレスの IPv6 対応については、各 OS の iSCSI 製品のドキュメントを参 照する、または製品ベンダーのサポート窓口までお問い合わせください。 サブネットマスク 任意 ゲートウェイ 任意 TCP ポート No. 3260（Default 値） TCP Window Scale 2（Default 値）
iSNS サーバ iSNS サーバを利用する場合、「有効にする」をチェックし、iSNS サーバの IP アドレスを設定
VLAN_ID 任意（タグVLAN を使用する場合、LAN スイッチ、サーバ側 LAN カードのタ グVLAN に合わせて設定してください。）
設定項目 Solaris OS, HP-UX, Windows®, Linux, VMware ESX, Citrix XenServer,
Oracle VM Server for x86
TCP/IP 設定
Jumbo Frame 無効にする（Default 値）：Jumbo Frame を無効にする。 有効にする：Jumbo Frame を有効にする。
セキュリティ設定
CHAP ON：単方向 CHAP 認証、または双方向 CHAP 認証を使用する場合
OFF（Default 値）：単方向 CHAP 認証、双方向 CHAP 認証ともに未使用の場 合 CHAP ユーザー名 • 双方向CHAP 認証を使用する場合、パスワードを設定 • 単方向CHAP 認証を使用する場合、CHAP ユーザー名およびパスワードの設 定は不要 新規パスワード パスワード（確認用）
Header Digest OFF（Default 値） Data Digest OFF（Default 値） 基本設定
転送速度 下表参照（*1）
Reset Scope I_T_L（Default 値） Chip リセット時のリザベー ション解除 無効にする（Default 値） CmdSN カウント 制限しない 追加IP アドレス情報 追加アドレス設定 マルチプル VLAN 任意 *1: 本設定項目は、対象ポートの CA タイプが 10G BASE-T iSCSI の場合に表示されます。 表 2.2を参照し、適切な数値を設定してください。 表 2.2 転送速度 スイッチ接続 LAN スイッチの最大転送速度 直結 LAN カードの最大転送速度 10Gbit/s 1Gbit/s 10Gbit/s 1Gbit/s
10Gbit/s 1Gbit/s 10Gbit/s 1Gbit/s
Storage Cluster 機能を使用する場合は、ペアに指定するポートのポートパラメーターをすべて同じ にする必要があります。
ただし、iSCSI 構成、かつ、Primary ストレージおよび Secondary ストレージを異なるサブネット 間で運用する場合は、Primary ストレージと Secondary ストレージに異なる iSCSI IP アドレスを設 定できます。異なるiSCSI IP アドレスを設定する場合、接続可能な OS には制限があります。詳細 は『サポート組み合わせ表』を確認してください。
第2 章 ETERNUS DX/AF の設定 2.1 共通設定項目
2.1.2
サーバがアクセスする
LUN のグループ作成（LUN グループ設定）
サーバがアクセスするLUN のグループを作成してください。詳細は、『ETERNUS Web GUI ユーザー ズガイド』の「接続性の管理」を参照し、設定してください。
OS のバージョンによっては、LUN グループを LUN0 から割り当てないと、サーバから ETERNUS DX/AF を認識できないことがあります。その場合には、LUN0 から昇順に LUN グループを割り当て てください。
2.1.3
ホストレスポンス設定
サーバがETERNUS DX/AF に対して行うハードウェア処理に適合させるために、ETERNUS DX/AF の ホストレスポンス設定をする必要があります。また、ホストレスポンス設定は、サーバを接続する前 に行っておく必要があります。 OS ごとに記載されている条件に従い、設定してください。 ただし、記載のない設定項目については、初期値（Default 値）を使用してください。 表 2.3 ホストレスポンス設定 OS 条件 選択するホストレス ポンス 設定項目 設定値 Solaris PRIMECLUSTER を使用す る場合（マルチパスソフト ウェアの種類は関係ありま せん） Default – – MPxIO（OS 標準マルチパス ドライバ）を使用する場合 Solaris MPxIO – – その他の場合 Default – – Windows® VMware ESX – Default – – Linux RHEL7 の場合 なし （ホストレスポンスを 新規作成する） iSCSI Discovery 応 答モード Discovery 要求受信 Port 情報のみ応答 RHEL6、かつ 10Gbit/s iSCSI
接続の場合 なし （ホストレスポンスを 新規作成する） センス設定–セン ス・データ変換 0B–*–* g 06–*–* その他の場合 Default – – HP-UX – HP-UX – – Citrix XenServer – なし （ホストレスポンスを 新規作成する） iSCSI Discovery 応 答モード Discovery 要求受信 Port 情報のみ応答 Oracle VM Server for x86 OS のバージョンが 3.2.x 以 降の場合 なし （ホストレスポンスを 新規作成する） iSCSI Discovery 応 答モード Discovery 要求受信 Port 情報のみ応答 その他の場合 Default – – 第2 章 ETERNUS DX/AF の設定 2.1 共通設定項目
【VMware を使用する場合】
以下の条件をすべて満たす場合、ホストレスポンスは選択せずに、下表に従って新規に設定してく ださい。記載のない設定項目については、初期値（Default 値）を使用してください。
• ファームウェア版数がV10L61 以前の場合
• VMware ESXi 6.0 Update 2 以降または VMware ESXi 6.5 以降を使用する場合 • VMware vSphere Virtual Volumes (VVOL)を使用する場合
表 2.4 VMware を使用する場合の設定値
設定項目 設定値
センス・データ変換 5/25/00 g 5/20/00
【Windows®, RHEL, および VMware で Deduplication/Compression ボリュームの領域解放機能
（UNMAP）を使用する場合】 • ファームウェア版数がV10L82 以降の場合、ホストレスポンスは選択せずに、下表に従って新規 に設定してください。以下のパラメーターは、ETERNUS CLI でのみ設定可能です。 設定方法の詳細については、『ETERNUS CLI ユーザーズガイド』を参照してください。 記載のない設定項目については、初期値（Default 値）を使用してください。 表 2.5 set host-response コマンドの設定値 設定項目 設定値 -lbp-for-dedup-comp enable 以下の場合、サーバOS の再起動またはストレージの再スキャンが必要になります。 - サーバにDeduplication/Compression ボリュームをすでに認識させている状態で、ホストレスポ ンス設定（-lbp-for-dedup-comp の有効化）を行った場合 - ホストレスポンス設定後、サーバにDeduplication/Compression ボリュームを認識させている状 態で以下の操作を行った場合 • ファームウェア版数をV10L82 以上から V10L82 未満に変更する • -lbp-for-dedup-comp パラメーターの設定値を「disable」に変更する 表 2.6 OS ごとの必要な操作 OS 必要な操作 Windows® OS の再起動 RHEL OS の再起動 VMware ストレージの再スキャンまたはOS の再起動 • 新規にDeduplication/Compression ボリュームを作成し、領域解放機能を使用する場合は、事前に ホストレスポンスを設定することを推奨します（表 2.5）。
2.1.4
CA ポートグループ設定
iSCSI ポートグループを新規に作成し、メンバーとなるポートを登録します。ポートグループとは、同 じLUN グループにアクセスするポートをグループ化したものです （サーバとマルチパス接続するポー トや、クラスタを構成するサーバを接続するポートなど）。iSCSI ポートグループごとにホストアフィ ニティを設定します。 第2 章 ETERNUS DX/AF の設定 2.1 共通設定項目2.1.5
サーバの
iSCSI ホスト設定
ETERNUS DX/AF にアクセスするサーバの IP アドレスおよび iSCSI ネームを、ETERNUS DX/AF に 登録してください。同時に「2.1.3 ホストレスポンス設定」(10 ページ)で登録したホストレスポンス No.を設定してください。IP アドレスを登録し、「2.1.6 LUN グループ関連付け設定（ホストアフィニ ティ設定）」(12 ページ)で説明する設定を行うことで、サーバごとにETERNUS DX/AF に対してア クセス制限（セキュリティ）を設定することができます。
詳細は、『ETERNUS Web GUI ユーザーズガイド』の「iSCSI ホスト追加」を参照し、設定してくださ い。
なお、サーバのiSCSI ネームについては、各 OS 用の『構築ガイド（サーバ接続編） iSCSI 用』を参 照してください。
2.1.6
LUN グループ関連付け設定（ホストアフィニティ設定）
ホストアフィニティ設定で、ETERNUS DX/AF の iSCSI ポートに接続するサーバ、CA ポートグルー プ、LUN グループの対応付けを行い、各サーバから ETERNUS DX/AF へのアクセス制限を設定できま す。
詳細は、『ETERNUS Web GUI ユーザーズガイド』の「接続性管理」を参照し、設定してください。
• 複数のiSCSI パスに対して同一構成の LUN を認識させる場合には、同じ LUN グループを定義す るように設定してください。
• IP アドレスと LAN カードの 1 対 1 の対応が把握できていない場合には、ホストアフィニティ設定 が正しく行われない場合があります。このような場合には、サーバからETERNUS DX/AF の論理 ディスクを認識できるまで、ETERNUS DX/AF に対する設定を繰り返し行う必要が生じることが あります。
• iSCSI Boot を行う ETERNUS DX/AF の iSCSI ポートを複数サーバで共用する場合は、Solaris OS サーバとのみ共用してください。
2.1.7
CHAP 認証の設定
ETERNUS DX/AF では、CHAP 認証が使用できます。ここでは ETERNUS DX/AF 側での CHAP 認証 の設定方法について説明します。なお、CHAP 認証の設定は省略することができます。
CHAP 認証を設定する場合には、あらかじめ「2.1.1 サーバとの接続形態に関する設定（iSCSI ポー トパラメーター設定）」(8 ページ)に従い、CHAP 設定を有効にしてください。また、双方向 CHAP 認証を行う場合は、iSCSI ポートに対して CHAP ユーザー名とパスワードを事前に設定してくださ い。
1 [接続性]カテゴリーで、[Port Group] - [iSCSI]の順にクリックします。
2 iSCSI ポートグループ欄で、CHAP 認証を設定するポートのチェックボックスを選択し、アクショ ンの「iSCSI ポートパラメーター設定」をクリックします。
第2 章 ETERNUS DX/AF の設定 2.1 共通設定項目
3 セキュリティのCHAP を ON にして、CHAP ユーザー名とパスワードを入力します。 接続するサーバのCHAP ユーザー名とパスワードを、以下の範囲内で指定します。 • CHAP ユーザー名 半角英数字255 文字以内 • パスワード サーバのアダプターがLAN カードの場合、半角英数字 12 文字以上 16 文字以内 サーバのアダプターがiSCSI HBA の場合、半角英数字 12 文字以上 100 文字以内
2.2
固有設定項目
使用するOS や接続環境により、設定が必要な項目があります。 それぞれに記載されている条件をよく確認して、設定してください。2.2.1
CA リセットグループ設定
初期状態ではすべてのポートが1 つのリセットグループとして設定されています。そのため、リセッ トグループの設定を変更する必要はありません。2.2.2
サブシステムパラメーターの設定
2.2.2.1
Load Balance（HP-UX 接続の場合のみ）
サブシステムパラメーター設定では、Load Balance（装置の過負荷時のリトライを要求するセンス応 答）の設定を「無効にする」にしてください。 HP-UX サーバの場合、センス応答を抑止しないとホストに不適切なログが記録されることがあるた め、Load Balance を無効（センス応答を抑止する）に設定します。なお、Load Balance の設定を変更しても、HP-UX 以外のサーバへの影響はほとんどありません。
第2 章 ETERNUS DX/AF の設定 2.2 固有設定項目
