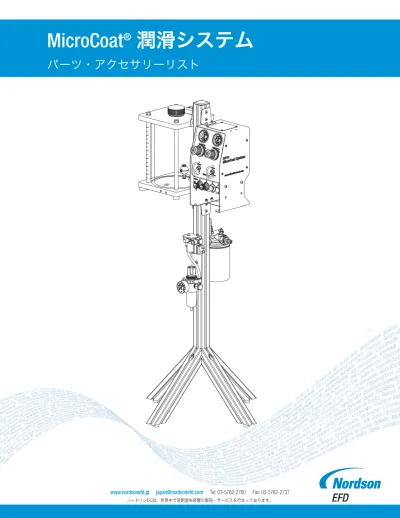

MicroCoat
®アクセサリー
MicroCoat
システムスタンド
コントローラーとオイルタンクを安 定して取り付けられるアルミ製スタ ンド。 パーツ＃: 7008017潤滑油フィルター
潤滑油に含まれる異物を取り除きます。取付用ブラケット と継手付属。パーツ＃: 7022156 (注記：6mm特殊液剤用T継手 パーツ＃: 7022210付属） パーツ＃: 7017347 取替用フィルター 1箱4枚入りバルブアラインメントツール
的確なスプレー範囲を設定するために、バ ルブの位置決めを行うツール。標準と楕円 形のテンプレートをそれぞれ3枚同梱。 パーツ＃: 7023866バルブアラインメントテンプレート
バルブアラインメントツールと一緒に使ってくださ い。ストックの幅に切って使います。1袋5枚入り。 パーツ＃: 7021095 MC785M (7008020)用 パーツ＃: 7021097 MC785M-WF (7008013)用シールド
流量コントロールを勝手に変更できないように鍵を か け ら れ る コ ン ト ロ ー ル パ ネ ル 用 シ ー ル ド 。 MC800(7008008)コントローラーに直接取り付けます。 鍵ロックの付いた透明なLexan™樹脂製ブラケット
MicroCoat コントローラー用ブラケット パーツ＃: 7022163 MicroCoatタンク用ブラケット パーツ＃: 7023858MC751M
(パーツ＃: 7023872) 金型内部からの潤滑油塗布用。金 型のポートにオイルフローコント ロールをオン／オフします。エアーコントローラー／マニホールド
コントローラーとバルブ間を接続するチューブ用。 それぞれ2個ずつのセットです。 パーツ＃: 7022203 シングルバルブコネクター パーツ＃: 7022205 デュアルバルブコネクター パーツ＃: 7022157 4ポートマニホールド（図） パーツ＃: 7008011 8ポートマニホールドMC800 (
7008008)用フィルターレギュレーター MC800コントローラーに清浄な乾燥したエアー供 給のための5ミクロンフィルターレギュレーター パーツ＃: 7022158 駆動エアー用 Tアッセンブリ 7020507 バルブ取付 金型のポートへ 7023872パイロットバルブ交換キット
(パーツ＃: 7022245) パイロットバルブ取付アッセンブリ。 チューブ、プッシュイン継手、取付金具のセット。MicroCoat
®アクセサリー
ソレノイド
オン／オフ切替と制御用の3方向ソレノイド。プレス機 のラン／クラッチ回路に接続。ソレノイドの電圧に適 合したコードセットを合わせてご注文ください。 パーツ＃: 7008014 DC 24Vソレノイド パーツ＃: 7022162 AC 24V ソレノイド パーツ＃: 7022159 AC 100Vソレノイド パーツ＃: 7022160 AC 120V ソレノイド パーツ＃: 7022161 AC 220V ソレノイド パーツ＃: 7016694 AC ソレノイド コードセット パーツ＃: 7008016 DC ソレノイド コードセット液剤レギュレーター
集中潤滑油システムを使用する際、MC800 (パーツ＃: 7008008)コントローラーに直接 潤滑油の圧力をステップダウンして供給。 パーツ＃: 7023854 MCフィルターアッセンブリと液剤レ ギュレーター付属フローガード
2つの機能で効果的にプレス機／金型を保 護。(1)潤滑油のモニタリング (2)流量過多 ／過少の場合、自動停止。 パーツ＃: 7023836 120 V用 パーツ＃: 7023837 220 V用 流量センサー(7017529) と流量センサーコントローラー付属チューブ
MC785M用外径サイズ別 ウレタンチューブ パーツ＃: 7008007 4mm 黒 パーツ＃: 7022171 4mm 透明 パーツ＃: 7008006 4mm 白 MC800コントローラーからマニホー ルドへのエアー排出用チューブ パーツ＃: 7022175 6mm 黒 パーツ＃: 7022176 6mm 白 システムエアー入力： パーツ＃: 7022180 8mm 黒 パーツ＃: 7022181 8mm 黒 エアー／液剤チューブ用スパイラルラップマニホールドブロックオフプラグ
使用しないマニホールドのポートを塞ぐ のに使います。 パーツ＃: 7008005流量コントロールバルブ
バルブごとに個別に流量制御が可能。 インジケーターの青いリング状の印1 つが1回転を表しています。 パーツ＃: 7008004液剤用マニホールド
液剤をMC785M (パーツ＃: 7008020) バルブに分岐して供給。 それぞれ4つまでの流量コントロールを取付可能 パーツ＃: 7008010 圧力センサー付属 パーツ＃: 7008003 圧力センサーなし パーツ＃: 7022182 圧力スイッチ (10psi)スプレーバルブ
コンパクトかつ、メンテナンスが最少で済むスプ レーバルブ。4mのチューブ（透明、白、黒）お よび取付クランプ付属。コンパクトなので、スト ックと金型の間に設置が可能。ミストやオーバー スプレーなく、均一に精密なフィルムに、潤滑油 を塗布します。設置を簡単にするために、バルブ 取付金具の製品シートをご参照ください。 MC785M (パーツ＃: 7008020) 標準スプレーバルブ: スプレー幅3インチ(約 7.6cm)まで MC785M-WF (パーツ＃: 7008013) 幅広スプレーバルブ（スプレー幅6インチ (15.2cm)まで）コントローラー
基本コントローラーは、システムのオン／オ フ、自動／ラン／手動モードの切り替え、タ ンク・ノズルエアー圧力制御を行います。 MC800 (パーツ＃: 7008008) MicroCoat コントローラー MC800-15 (パーツ＃: 7023877) MC800-PV (パーツ＃: 7014102) 霧化エアー入力補助ポート付(0-15psi)延長ロッド
クロスクランプを使用して、プレ ス窓を越えて拡張する用途に。径 1/2“(約1.3mm)、長さ4” (約10.2mm) ステンレス製ロッド パーツ＃: 7021098MicroCoat
®バルブ取付金具
拡張用取付キット
4ポストプレス機のプレス窓への取付用。穴をあけたり、取付用 金具を製作する必要がありません。取付用治具を拡張して、プ レス機の２本のポストに確実に取付が可能。 径1/2“のステンレス製ロッドと取付用金具をそれぞれ2つセッ ト。12”までの窓と24“までの窓用の2種類をご用意しています。 さらに長いものが必要な場合は、ノードソンEFDまでお問い合わ せください。 パーツ＃: 7023864 拡張用取付キット（12インチ） パーツ＃: 7023865 拡張用取付キット（24インチ）ガントリースタイルマウント
ボルスタープレートやその他の平らな場所への取付に。クロス クランプ（パーツ＃: 7023862）4個、9.4”（約23.8mm）ネジ付縦 ロッド2本、15.75” （約40mm）横ロッド2本、13.75” (約34.9mm)ベ ースプレート1個のセット。縦ロッドについては、8mm x1.25mm のネジ付マウント用に、別に購入することができます。 パーツ＃: 7023867 ガントリースタイル取付キット パーツ＃: 7021103 横ロッド パーツ＃: 7021102 ネジ付縦ロッド取付用ロッド
ステンレス製 径1/2” (約1.3mm)、 10” (約25.4mm) 長 パーツ＃: 7021060クロスクランプ
拡張取付キットやガントリー取付 キットからバルブを取り付けるのバルブ 取付クランプ
MC785
バルブを径1/2"(約1.3mm)
のロッドに取付に使用。
注記：MC785Mバルブに各1つ
NC
NO
filtered oil. Use only clean CAUTION!
タンク
アクリル製タンクは、潤滑油の残量確認が容易で、低レベルフロー スイッチと潤滑油フィルターアッセンブリを備えています。取付用 ブラケット付属 パーツ＃: 7023843 3.8Lあるいは、1ガロンタンク用 パーツ＃: 7023846 7.5 Lあるいは、2ガロンタンク用 19Lあるいは、5ガロンタンクは、SUS304製で、低レベルフロースイ ッチと潤滑油フィルターアッセンブリを付属しています。自立可能 です。MC687-DFS (パーツ＃: 7023848)には、フロースイッチを2つ付 属しており、2つ目を警告装置に接続が可能です。 パーツ＃: 7023849 5ガロンタンク 低レベルフロースイ ッチ付属 パーツ＃: 7023850 ガロンタンク ダブルフロースイッ チ（中、低レベル検知）MicroCoat
ポンプ／タンクシステム
MC600シリーズは、MC800 (7008008)コントローラー に 一 定 し た 液 剤 供 給 を 行 う ギ ア ポ ン プ で す。潤滑油にのみ使用可能です。 22.71Lあるいは6ガロンのタンク、低液剤レベル検 知スイッチ、MC690-FR (7023853)液剤レギュレーター を付属しています。 パーツ＃: 7023841 120V モーター パーツ＃: 7008002 220V モーター パーツ＃: 7016750 - 6mm 液剤供給チューブ パーツ＃: 7020470 シングルフロートスイッチキット（付属） パーツ＃: 7008012 デュアルフローとスイッチキット（別売り・ 75.71Lあるいは、20ガロン ポット形状圧力タンク パーツ＃: 7022787名前 ご役職 会社名 ご住所 郵便番号 e-mail メルマガを送ってください。 Tel Fax 7. スプレーノズルの取付が可能なスペースは、ストックの上 下にどれだけありますか？ 上_____________ 下_____________ 8. ストックの送り速度は？ __________ fbm 9. プロセスに関する改善ご希望事項はなんですか？ 塗布範囲を確実に制御 アウトプットを増加させる 不良品を減らす 現場環境を清浄にする メンテナンス頻度を減らす 使用液剤を減らす その他___________________________ 10.その他のコメント、質問はありますか？ 1. ご使用のアプリケーションをご説明ください。 2. ご使用の潤滑油の種類はなんですか？ ________________________________ 粘度: ____________cps 3. 現在はどのように潤滑油を塗布していますか？ ドブ漬け／パッド漬け エアースプレー エアレススプレー ストックローラー その他______________ 4. 必要な潤滑油の塗布条件は? 薄く 連続して 通常の厚み 断続して 厚く 5. 潤滑油を塗布する箇所は? 上部 底 上部と底の両方 潤滑油を塗布する先の材質は?______________________ 6. 潤滑油の塗布範囲の幅はどのくらいですか？ 最小___________ 最大___________
