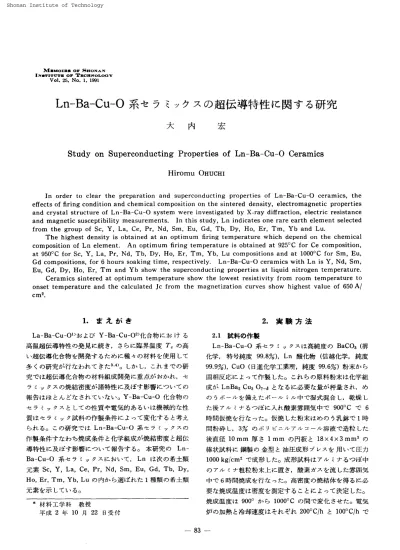

Ln-Ba-Cu-O 系セラミックスの超伝導特性に関する研究

(1)

NII-Electronic Library Service lP唖置甲ITU ，罵OF 　T罵CH 阿OLO 口 Y 　　 Vo1。25卩No ．1卩1991

Ln

−

Ba

−

Cu

−

O

_系

_セ _{ラミ} ・クスの

超

伝導特

性

に

関

す

る

研究

大　内宏

Study

　on　

Superconducting

Properties

　of　

Ln

−

Ba

−

Cu

−

O

Ceramics

Hiromu 　OHUCHI

　　In　order 　to　clear 　the　preparation　and 　superconducting 　properties　of　Ln −Ba−Cu−O　ceramics ，　the

effects　of　firing　condition 　and 　chemical 　composition 　on 　the　sintered 　density，　electromagnetic 　properties and 　crystal 　structure 　of　Ln−Ba−Cu−O　system 　were 　investigated　by　X−ray 　diffraction

，　electric 　resistance

and 皿agnetic 　susceptibility 　measurements ，　 In　this　study _，　Ln　indicates　one 　rare 　earth 　element 　selected

from 　the　group　of　Sc，　Y ，　La ，　Ce ，　Pr，　Nd ，　Sm ，　Eu ，　Gd ，　Tb ，　Dy ，　Ho ，　Er，　Tm ，　Yb　and 　Lu ．

　　The 　highest　density　is　obtained 　at　an 　optimum 　firing　temperature 　which 　depend 　on　the　chemical

composition 　of　Ln　element ．　 An　optimum 　firing　te皿 perature　is　obtained 　at　925°C　for　Ce　composition ，

at　950°C　for　Sc，　Y ，　La ，　Pr，　Nd ，　Tb ，　Dy ，　Ho ，　Er ，　Tm ，　Yb ，　Lu　compositions 　and 　at　1000°C　for　S皿，　Eu_， Gd　compositions ，　for　6　hours　soaking 　time ，　respectively ．　 Ln −Ba −Cu −O　ceramics 　with 　Ln　is　Y ，　Nd ，　Sm ，

Eu ，　Gd ，　Dy ，　Ho，　Er，　Tm 　and 　Yb　show 　the 　superconducting 　properties　at　liquid　nitrogen 　temperature ．

　　Ceramics　sintered 　at　optimum 　temperature 　show 　the　lowest　resistivity 　from　room 　temperature 　to onset 　temperature 　and 　the　calculated 　Jc　from　the　magnetization 　curves 　show 　highest　value 　of　650　A_！

cm2 ．

1

．まえがき

　La−Ba −Cu −OD および Y −Ba −Cu −02）

化合物における高温超伝導特性の発見に続き，さらに臨界温度 Tc の高い超伝導化合物を開発するために種々の材料を使用して多くの研究が行なわれてきた3・4 ＞_。_{しかし}_，これまでの研究では超伝導化合物の材料組成開発に_{重点が}おかれ，セラミックスの焼結密度が諸特性に及ぼす影響についての

報告はほとんどなされていない。 Y −Ba −Cu −O 化合物のセラミックスとしての性質や電気的あるいは機械的な性質はセラミック試料の作製条件によって変化すると考えられる。この研究では Ln−Ba−Cu −0 系セラミックスの作製条件すなわち焼成条件と化学組成が焼結密度と超伝導特性に及ぼす影響について報告する。本研究の Ln − Ba −Cu −O 系セラミックスにおいて，　Ln は次の希土類元素 Sc，　Y，　La，　Ce_，　Pr，　Nd，　Sm _，　Eu，　Gd ，　Tb ，　Dy ， Ho，　Er，　Tm ，　Yb ，　Lu の内から選ばれた 1種類の希土類元素を示している。＊材料工学科　教授　平成 2 年 10 月 22 日受付 2． _{実験方法} 　 2．1　試料の作製

　Ln −Ba −Cu −0 系セラミックスは高純度の BaCO3 （堺

化学，特号純度 99，8％｝，Ln 酸化物（信越化学，純度 99．9_{％）}_，CuO _（日進化学工業所，純度 99．6％）粉末から固相反応によって作製した。これらの原料粉末は化学組成が LnBa2 　Cu307 −o となるに必要な量が_{秤量}され，めの _うボール _を備_えたボールミル_中で_{湿式混合}し，乾燥した後アルミナるつ _ぼに入れ酸素雰囲気中で 900QC で 6 時間仮焼を行なった。仮焼した粉末はめのう乳鉢で 1時間粉砕し， 3％のポリビニルアルコール溶液で造粒した後直径 10mm 厚さ 1mm の円板と 18x4x3mm3 の棒状試料に鋼製の金型と油圧成形プレス_{を用}いて圧力 1000kg ／cm2 で成形した。成形試料はアルミナるつぼ中のアルミナ_粗_{粒粉末}上に置き，酸素ガスを流した雰囲気中で 6時間焼成を行なった。高密度の焼結体を得るに必要な焼成温度は密度を測定することによって決定した。焼成温度は 900° から 1000°C の間で変化させた。電気炉の加熱と冷却速度はそれぞれ 200°C ！h と 100°C ！h で一 83 一 N工工一Eleotronio _Library

(2)

Shonan Institute of Technology

NII-Electronic Library Service Shonan 工nstitute of _Teohnology

湘南工科大学紀要　第 25 巻　第 1号あった。　2，2　試料の測定　焼結セラミックスの密度は試料の重量と体積から測定した。 X 線粉末回折分析は室温でニッケルフィルターを通した

Cu

−Kα 線を用いて X 線回折計によりX 線回折強度を記録し，これらの回折像から結晶系と格子バ _ラメー_タ_{を通常}_の_{方法}_{によ} って決定した。密度測定に用いた円板試料はまた走査型電子顕微鏡を用いて結晶粒や空孔サイズのようなセラミック微構造の観察に用いたQ 　電気抵抗は直流4端子法によって測定した。電極は棒状試料に銀ペーストを塗布し 650°C で 10分間酸素雰囲気中で_焼成して 4_端_{于を}_形成した。磁気的透磁率の測定は 10kHz の周波数で電圧 1V を用い交_流イングクタンスブリッジと振動型試料v グネトメータ　（VSM ・3 型）を用いて測定した。　電気抵抗と磁化率の温度依存性は試料保持器に取り付けたセラミック試料を徐々に温度変化させながら適当な温度間隔でそれらの特性の測定を行なった。温度の測定は試料に近接した金＋0．07％鉄一クロメル _{熱電対}に接続したミリボルトメータによって行なった。

3

．実験結果と討論性が広く研究4｝s）されているが Ln −Ba −Cu −0 系セラミヅクスの焼結密度に潤する研究は非常に少ない。一般に，よく焼結した高密度のセラミックスはより高度の電　衰 1．LnBa2Cu307 一δ セラミヅクスの焼結密度（91 　　　cm3 _）と焼成温度の関係 Ln 酸化物焼成温度（°C ） 900　　　925　　950　　　　1000 3。1 _{焼結密度}

Y −Ba −Cu −O セラミックスとそれらの超伝導特性の変

Sc20呂 Y203La203CeO2Pr601 籃 Nd203Sm203Eu203Gd203Tb407Dy203Ho203Er203Tm203Yb203Lu203 2826848415264123 1269887873960000 3。 3， 3aa31aaa4 。 aa4444 5．364 ．013 ．　715 ．734 ．534 ．314 ，254 ，293 ．　884 ．494 ，274 ．044 ．094 ．074 ．044 ，06 5．39　PM ＆ C 5．49　5．13 4．76Exp ＆ C 5，67　PM 5．85　C5 ．79　5．65 5．96　6LO2 5甲57　5．87 6．15　6．37 5．49　PM 6．24　6．OO 6．18　5．74 5．28　　4．67 6．03　 C5 ．99　 C5 ，42　PM 注）PM ＝部分溶融_，　Exp＝セラミックス膨張，　C＝ひ　び割れ多数存在，罫線は最大密度を示す．　「　 ’ 　曽　凾　　　　」

斗

　゜ ⊥ コ．叩．「哩

0

「　．　層_・一゜

訶

籍

1 無

9 ゜一_「一　｝日口目日− 「ト ’ ．．髄 − 「ー hH ． L 「 U 口 4T 「目，，目．［漸・嗣」， ” ° 1 ヒ「_． 1

卜

甲 1

韓

壯

　 I 　　　 F 　 F

梓

〜

舮

・　 1 　．」 °

L

「_・エ

ト

r

り　一罰 1 ．胴翫 111 　鹽 O … − ・呷 ■°

蘰

W ．　「・　　「掌　 1 　「ア偲… 1 口剛　　　　［　　　　　ー　　 1

窪

肉 O ？ OO 宀　　　 O 耐 O_．

肇

P 　 I 　　　　　　齟

k

　 … 智〜鄲」　　　　．　 ■ 　，回 5 　」」旧 r 冊， ■ 圏 − 　「 1ー畑 1 陸，回．勘 O ・ £ 　　゜卩゜ 11 卩　犀「　皐」 1 　　_．ー　ー r ー　　｝

腱

　_，　_… ”_，誅゜_， 1 曽、 1 揺　 − 門一ー　

ー

　門旧汽 1 　．　 − ．「 ” ． − 層ー卿_ト． ’ 「慴．　 F 　卜　 5 　　　．　．　 II 　　　　．　ー　　　層」ー 1 ， i 囲＝「　，口．　　 @ 　 1 ° 凵剛 <TAB>

<TAB>

− 丑女 Z<TAB>1 ．、配 <TAB> ド … ° <TAB> 　 5 ．「_r ．医 C塁

享

<TAB><TAB><TAB>

■ 03 輔 … 　 @ 　． v<TAB> ，　． <TAB><TAB> ｧ． <TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB>v 　」 <TAB><TAB><TAB><TAB> 凹川、 <TAB><TAB> K ．＝　　ド_鷲 <TAB><TAB><TAB><TAB>@<TAB>

卩

呻_゜₋ 幾 … 挙蛛

K

c ° ° ＆ <TAB><TAB><TAB> ．喉<TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB>DF ，．<TAB> ゜ °_° 岬_<TAB>gm D … 冊 7嬲． ° 一ﾅ @ い <TAB> 鵬_… ． <TAB> <TAB> ．　胃 <TAB> ，　　　「 <TAB><TAB> <TAB><TAB> … ．・・蹴 −

<TAB>

D 」 <TAB> ▼ <TAB> 」c 」_．凵 u <TAB> 『 <TAB> 　　　　、闘 D 脚v　　　　　　 O 　守祠 c 蛻 @ 1<TAB> ，蕊，冖| 昌ｱ目 i8 … <TAB> 難 w 　

D

　． <TAB><TAB><TAB><TAB><TAB><TAB> ．_c_… ． <TAB><TAB> ， <TAB><TAB> 鯛 <TAB><TAB><TAB><TAB><TAB><TAB> ﾅhI 匪韃 <TAB><TAB><TAB> <TAB> ゜開　．　． <TAB><TAB> 呷 <TAB>

<TAB>

　　　　ーー． r<TAB><TAB> ． l　　　　　　　　 <TAB><TAB><TAB><TAB><TAB><TAB> ゜「 ” <TAB><TAB><TAB><TAB><TAB> ．．　｡<TAB><TAB><TAB>h り

ｨ<TAB><TAB><TAB><TAB>

D 　　．　 D 帥 r<TAB><TAB><TAB> 繼 <TAB><TAB><TAB><TAB> 饑熊：謹圏 r ° 噂訖一 ” ．離 … … − ． <TAB><TAB> 日卩 <TAB> 陥 <TAB><TAB> 輝 <TAB><TAB> ゜… … − “

<TAB>

」 <TAB> ， ° 「朧 <TAB> ． … … 略 OO<TAB><TAB> 广

粕

<TAB>O

O

創 ⇔ NO<TAB> 二 ⊥ 鹽 lF<TAB><TAB> η L

…

u ゜　　 @ ． ‘ 　　　　　 −　亅 @ 　　　 ρ し　　、　_層．　 − 　　ー　@　　　　　　　　　_． @ 　」　　 <TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB> 甲呷 … …<TAB> − _@ 層　．<TAB>･@ 唱 <TAB><TAB><TAB><TAB> 「 ri<TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB>J 　 3_『、噌 … ．

<TAB><TAB>

＝　卩

　

「

<TAB>

． <TAB><TAB> 頃目 <TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB> 」訂髄

<TAB><TAB>

<TAB><TAB> <TAB><TAB><TAB><TAB><TAB><TAB> <TAB><TAB> <TAB> 獣 h ……_… 「_…

田

… <TAB><TAB>_． <TAB>u 　　　「　． <TAB> ，　」，　 P@ ■_鹽． <TAB> ” <TAB><TAB> 叫 … … 「 <TAB><TAB> 瀟 … ° ．湘鋸署 <TAB><TAB><TAB><TAB><TAB> <TAB><TAB><TAB> 麟蹴瓢

…

<TAB><TAB><TAB><TAB> <TAB><TAB><TAB><TAB><TAB><TAB> 閥開_{<TAB><TAB><TAB><TAB><TAB><TAB>}

L

ー

皆 45 ． di 　甜　一 ∩ 》 λ ◎ ｛ 7<TAB><TAB> ；_鷂 <TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB> 凹 <TAB><TAB> 、甲．ユ， <TAB><TAB><TAB><TAB><TAB><TAB><TAB> … b … <TAB> 　． <TAB><TAB> 　

F

」 <TAB><TAB>

@i<TAB>w

　　_，@　．

<TAB>

一 <TAB>G　_「　　　　　　　ー D 　 − @

、

．　．薊 e 『「門蕊 <TAB> 盤 <TAB> 土齲 <TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB> − 　

@

_．

<TAB><TAB><TAB><TAB><TAB>

　　　　　　 lF ” 卩 … 　甑　．．一　ぜ <TAB><TAB> 剿 <TAB> ー @ 　 @1U ヱ <TAB><TAB> ー署｝ <TAB> 卩゜… 准 <TAB><TAB><TAB><TAB><TAB><TAB><TAB><TAB> ・・鰰

E<TAB>

．卩<TAB>_≒ 鵠雰 <TAB> ．撃 <TAB> 糧 <TAB><TAB> <TAB>

…

… ：・・ … ” … 肺_… <TAB><TAB><TAB><TAB><TAB> 」 rF<TAB><TAB><TAB> … [ の_〇 <TAB><TAB><TAB> <TAB><TAB>

<TAB><TAB><TAB><TAB><TAB><TAB><TAB>r

　．

<TAB>

” <TAB><TAB>【弓_{1 ｝}　，P−i　　　　　　　　

l<TAB>

41 」

(3)

NII-Electronic Library Service 　　　　　　表 2． Ln −Ba −Cu −0 セラミックスの _{性質} 化学組成＊　焼成温度 … 翫・

麗

島

留

認

恥

肆

書

智

ラ Ce 一〇〇〇 500000000000000 ． 555255000555050555 999999000999990999 　　　　　　 111 　　　　　　　　　 1 一焼結密度（91cm3 ）　 5．39 　 5．49 　 4．76 　 5．　73 　 5．85 　5．79 　 6．02 　 5．87 　 6．37 　 5．49 　6．24 　6．18 　4．04 　5．28 　 4．67 　6．03 　 5．99 　5．42 結晶系格子定数＊＊ a ） bA （　　　　 7「CQ 　c_（K）＃ 11．666　　　95 11．687　　＜77 8．78311 ．64911 ．663　　　94 11．671　　　97 1五．617　　101 11．681　　　97 11．642　　　　96 11．632　　　　96 11．665　　　94 11．502　　　94 11，627　　　94 11．593　　　　96 11．628　　　95 4．727 Tc D 方方方方方方方方方方方方方方方方方 N 斜斜斜斜斜斜斜斜立斜斜斜斜斜斜斜斜 N，D． 3．8243 ．8956 ．2053 ．8533 ．8563 ．8463 ，7933 ．8344 ，2693 ．8203 ，8123 ．8473 ．8283 ，8263 ．7953 ．8209 ．600 3．8913 ．8986 ．1953 ．8913 ．8983 ．8933 ．8963 ，899 3．8873 ．　8833 ．8923 ．8983 ，8863 ．8663 ．87011 ．406 9277 　　＜

話

8999 桝一

轂

靉

92 盟 93 　抵抗率　　　　　　　　　

Jc

P。n　　 P300　（A！cm2 ）（m9 ・cm _）＃＃ N ．D ， 0，35 ＞8301 ，052 ．600 ．400 ．45 0，320 ．　6053 ．70 ．504 ．901 ．063 ．07 N ．D ，　0．95 　 8．　04 30，7 　 2．06 　4．37 　1．24 　1．12 　1．15 　1．30110 ．5 　 1．4015 ．0 　3．03 　8．29 56650305 注）　＊ LnBa2Cu30T＿ e，＊＊室温，＃Tc 。＝＝超伝導転移開始温度，　 Tc＝＝超伝導転移温度（零抵抗率），＃＃Pon＝超伝導転　　移開始温度の抵抗率， ρ3。D＝室温の抵抗率（300K》厂＝非伝導性化合物，　 N ．D ．＝測定不能，ん；臨界電流　サのコ− のコ

鐔

…「F ”_＝．1 … 鞳 …

am

’t 　　　聖，．艦 1…i：巨：ii；i：… 　

i

…三三’：一 OH 門ート、、

A

闘・・潤＝＝囲　旧一一₇₀ ‘ ・_爵 1 　 T■

rl

_．

i

τ ア一騨

用

エレ目 H 閃

橢

ー闘「一

H

一 OON 一

L

1 _ナ唱

蹴；：’　　　　：：『 ”嚠韓． ●尊．一」旧一軸　’ 　　　 i！「昌　．「や．．

ll

　　　　　」幽_h ，，，一，一一t，．■w ，・w ，．“，一．一 1　　　・ワ 1出　　1． OHH ＝・ ° 　　一』悩・器　　　， i −eI 1 尸　　　旧

1

■ 1 」「一 r層 1 ヨ甲

＃

γ 　　 1 ．

制

　 −　　　　　　コ　　−　　L

70

冊唱丁L一

60

50 　　　

嶋　 ’

40

唱掘 _押　　　　　　　　

2e

図 2TbBa2Cu307 ．δ の粉末 X 線回折図形　　　一 85 一

30

」_繍_｛

20 　

　　ー一　ト一　ロ

10

N工工一Eleotronio _Library

(4)

Shonan Institute of Technology

NII-Electronic Library Service Shonan 工nstitute of _Teohnology

湘南工科大学紀要　第 25 巻　第 1 号 gooec 　9500C 　O ．15 　0 ．OO3 ＾　 o．1 自

ご

s

糎　

O

・05 O ．002 O ．OO1 1QooOC 0 ．02 O ．Ol O　　　　 Q　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 O 　　　　　　　　　　50 　　　　

100

　　　　150　　　 200 　　　250 　　　

300

　　　　　　　　　　　　　　　　　　　温度　　（K）図 3ErBa2Cu30T 一δ セラミックスの抵抗率の温度特性に及ぼす焼成温度の影響気的，磁気的性質を示すことが_期待される。この問題を明らかにするために筆者は Ln −Ba −Cu −0 系のそれぞれの_組成に_対して焼成温度を変化することによって焼結状態を変え焼結条件が特性におよぼす影響を検討した。ここに使用した Ln 酸化物の Ln は Sc，　Y ，　La ，　Ce ，　Pr， Nd ，　Sm ，　Eu，　Gd ，　Tb，　Dy ，　Ho ，　Er，　Tm ，　Yb ，　Lu の内から選ばれた 1種類の希土類元素を表している。　表 1は Ln −Ba −

Cu

−O 系セラミヅクスの焼結密度に及ぼす焼成温度の影響を示す。得られた測定値の大部分は 2 ないし3個の_{円板試料}の_{平均値}である。表1の実験結

果から大きい密度のセラミックスは Ln −Ba −Cu −O 系の

Ln の_{化学組}成によって決まる最適焼成温度において得られることがわかる。最も低い 925 °C の最適焼成温をもつセラミックスは Ce 組成であり，950 °C のそれをもつセラミックスは Sc，　Y ，　La ，　Pr，　Nd ，　

Tb

，　Dy ，　Ho ，　Er， Tm ，　Yb，　Lu 組成であり，最も高い 1000 °C のそれをもつセラミックスは Sm ，　Eu ，　Gd 組成であった。　 3．2 結晶溝造　

X

線回折分析は電圧 40kV ，電流45　mA ，4x102　CPS の Cu −Kα線を用いて X 線回折計によって行なった。 Sc と Tb 組成を除くほとんどの試料はペロ _ブスカイト形構造の斜方晶系の単一相を示した。しかし， Ce と Lu 組成では他の斜方晶系の A 相と B 相を形成し，そして Yb 組成では同じ斜方晶系の B 相を含み，それらの格子定数は通常のものとは幾分異なっていた。　図 1は代表的試料として HeBa2CUsOT−i の X 線回折図形を示す。 LnBa2Cu30T 一δ組成の結晶構造と格子定数をまとめて表2 に示す。　一方，TbBa2Cu307 ．δ の結晶構造と格子定数は図 2の X 線回折図形からわかるようVl　a ＝ 4．269　

A

の格子定数を持つ _{立方晶系}である。 ScBa2CUsOT．o の結晶構造は未だ不明である。　 3・3　超伝導特性　図3は代表的例として ErBa _！CUsO7一δ セラミックスの抵抗率の温度依存性に及ぼすセラミックス焼成温度の影響を示す。最適焼成温度で焼結したセラミックスは室温から超伝導転移開始温度まで最も低い抵抗率を示している。一方，最適焼成温度よりも低い温度の 900°C あるいは高い温度の 1000°C で焼成した ErBa2CUsO7一δ セラミックスは最小の抵抗率を示したものより一_{層大き}_い_抵抗率を示している。さらに，図4 の磁化率測定から評価できる臨界電流ゐによれば，よく焼結した高密度のセラミックスに対してノ』・＝650Alcm2 の最高値が得られた。ここに，ノ』は次式から求められる 7）。一 86 一 N工工一Eleotronio _Library

(5)

NII-Electronic Library Service 　　 −5 ゜’1 ゜・2 O　　　　

H

　　 5kOo 図 4ErBa ！CUsO7．　o セラミヅクスの臨界電流密度　　

fc

（Afcm2＞に及ぼす焼成温度の影響　　　　／c＝− 30A ！R （A！cm2 ）上式で，A は最大消磁（emu ！g），　R は試料の半径（cm ）である。このようにセラミックスの高密度化は

fc

の改善に対し非常に効果的であると思われる。　その他の Ln −Ba −Cu−0 系セラミックスの超伝導特性は表 2にまとめて示す。液体窒素温度（77K ）において超伝導特性が LnBa2CUsO7 ．o セラミックスの Ln が Y ， Nd ，　Sm ，　Eu_，　Gd_，　Dy_，　Ho ，　Er_，　Tm _，　Yb の組成に対して得られたD 4 ．結言　Ln −Ba −Cu −0 系セラミックス（Ln＝ Sc，　Y ，　La ，　Ce ， Pr_，　Nd ，　Sm ，　Eu ，　Gd，　Tb，　Dy，　Ho，　Er，　Tm 卿 Yb，　Lu）の_密度と電気的，磁気的性質に及ぼす焼成条件と化学組成の影響について_{研究}を行ない，大きい _密度のセラミックス _は Ln _{組成}_{によ}って決まる最適焼成温度で得られることが分かった。本系セラミックスのうち Ln が Y ， Nd _，　Sm ，　Eu ，　Gd ，　Dy ，　Ho，　Er，　Tm ，　Yb からなるセラミックスは液体窒素温度において超伝導特性を示した。最適焼成温度で焼結した高密度のセラミックスは室温から超伝導転移開始温度まで最も低い抵抗率を示し，また磁化曲線から計算で_求めた臨界電流はその組成の中で最大値（650A ！cm2 _{）を}示し

Je

の著しい改善効果が認められた。） 1 ） 2 ） 3 ） 4 ） 5 ） 6 ） 7 参考文献

J，G．　Bednorz　and 　 K ．　A ．　 Muller：Z．　Phys ．，

B64 （1986）189，

M ．K ．　 Wu ，　

J

．　R ．　A ．　 Ashburn _，　 C．　J．　 Torng ， P ．H ，　Hor

，　R ．　L ．　Meng ，　L ．　Gao ，　Z，　

J

．　Huang ，

Y ．Q ，　Wang 　and 　C．　W ．　Chu ：Phys ．1〜ev ．　Lett．，

58　（1987）　908．

H ．Ouchi　and 　T．　Wada ：New 　S_叩 erconductor ，

Nikkei　McGraw ．Hi11 _（1987_）162．

Acollect 孟on 　 of　 activity 　 in　 Japan　 can 　 be found　in　

Jpn

．_／．　Appt ．　Phys．，26 （198η Nos ．

4， 5，and 　6．

M ．Nakao ，　 M ．　Nemoto ，　 R．　Yuasa

卩 H ．　 Mu ．

kaida，　 S．　 Terakado ，　 K 。　 Shikichi　 and 　A 、

Mizukami ：ノ加．」．　 App ．　 Phys ．

， 26 （1987）

Supp且ement 　26−3，1177．

T ．J，　Kistenmacher：So’id　State　Comm 郡nica −

tions，65 　（1988）981．

C ．P ．　Bean： Ph_ンs，　Rev ．　Letters_， 8 （1962）250．

一 87 一

Ln-Ba-Cu-O 系セラミックスの超伝導特性に関する研究

Ln

Ba

Cu

O

系

超

伝 導特

性

関

す

研 究

Study

Superconducting

Properties

Ln

Ba

Cu

O

Ceramics

1

Cu

3

斗

0

訶

1

無

卜

韓

壯

梓

舮

L

ト

r

蘰

窪

肇

k

腱

ー

<TAB>

享

<TAB><TAB><TAB>

卩

K

<TAB>

D

<TAB>

ｨ<TAB><TAB><TAB><TAB>

<TAB>

粕

O

…

<TAB><TAB>

「

<TAB>

<TAB><TAB>

田

…

L

ー

F

@i<TAB>w

<TAB>

、

@

<TAB><TAB><TAB><TAB><TAB>

E<TAB>

…

<TAB><TAB><TAB><TAB><TAB><TAB><TAB>r

．

<TAB>

l<TAB>

麗

島

留

認

肆

_系

伝導特

研究

　．

_ナ唱
