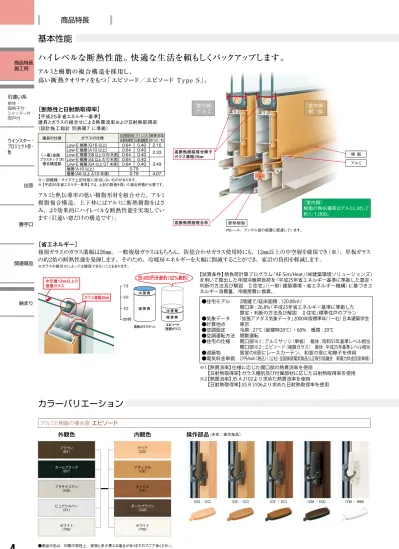

基本性能
ハイレベルな断熱性能。快適な生活を頼もしくバックアップします。
アルミと樹脂の複合構造を採用し、 高い断熱クオリティをもつ「エピソード／エピソード Type S」。カラーバリエーション
アルミと樹脂の複合窓 エピソード 外観色 内観色 操作部品（本体／操作部品） （CD ／ CC） （CE ／ CC） （CF ／ CC） （CM ／ DG） （YW ／ WM） ブラウン （B1） カームブラック （B7） プラチナステン （H2） ピュアシルバー （S1） ホワイト （YW） クリア （CD） ナチュラル （CE） キャメル （CF） ダークブラウン （CM） ホワイト （YW） 中空層12㎜以上の 複層ガラス ガラス溝幅26㎜ ［断熱性と日射熱取得率］ 【平成25年省エネルギー基準】 建具とガラスの組合せによる熱貫流率および日射熱取得率 （設計施工指針 別表第7 に準拠） 建具の仕様 ガラスの仕様 日射熱取得率（ガラスのみ）熱貫流率日射取得型 日射遮蔽型W/（㎡・K） （一重）金属・ プラスチック（木） 複合構造製 Low-E 複層（G16 以上） 0.64 0.40 2.15 Low-E 複層（A10 以上） 0.64 0.40 2.33 Low-E 複層（G8 以上 G16 未満） 0.64 0.40 Low-E 複層（A5 以上 A10 未満） 0.64 0.403.49 Low-E 複層（G4 以上 G7 未満） 0.64 0.40 複層（A10 以上） 0.79 複層（A6 以上 A10 未満） 0.79 4.07 ※一部機種・サイズで上記性能に該当しないものがあります。 ※【平成25年省エネルギー基準】では、上記の数値を用いた適合評価が必要です。 アルミと熱伝導率の低い樹脂形材を組合せた、アルミ 樹脂複合構造。上下枠にはアルミに断熱樹脂をはさ み、より効果的にハイレベルな断熱性能を実現してい ます（引違い窓だけの構造です）。 ［省エネルギー］ 複層ガラスのガラス溝幅は26㎜。一般複層ガラスはもちろん、防犯合わせガラス使用時にも、12㎜以上の中空層を確保でき（※）、単板ガラス の約2倍の断熱性能を発揮します。そのため、冷暖房エネルギーを大幅に削減することができ、家計の負担を軽減します。 ※ガラスの組合せによっては確保できないこともあります。 高断熱樹脂複合障子 ガラス溝幅26㎜ 高断熱樹脂複合枠 断熱樹脂 樹 脂 〈室外側〉 ア ル ミ 〈室内側〉 樹 脂 〈室内側〉 樹脂の熱伝導率はアルミに対して 約1/1,000。 アルミ 内レール、アングル部の結露に配慮しています。 【試算条件】熱負荷計算プログラム「AE-Sim/Heat」（㈱建築環境ソリューションズ） を用いて算出した年間冷暖房負荷を「平成25年省エネルギー基準に準拠した算定・ 判断の方法及び解説 Ⅱ住宅」（（一財）建築環境・省エネルギー機構）に基づきエ ネルギー消費量、冷暖房費に換算。 ●住宅モデル 2階建て/延床面積 : 120.08㎡/ 開口率 : 26.8%「平成25年省エネルギー基準に準拠した 算定・判断の方法及び解説 Ⅱ住宅」標準住戸のプラン ●気象データ 「拡張アメダス気象データ」2000年版標準年/（一社）日本建築学会 ●計算地点 東京 ●空調設定 冷房 : 27℃（就寝時28℃）・60% 暖房 : 20℃ ●空調運転方法 間歇運転 ●住宅の仕様 開口部※1 : アルミサッシ（単板） 躯体 : 昭和55年基準レベル相当 開口部※2 : エピソード（複層ガラス） 躯体 : 平成25年基準レベル相当 ●遮蔽物 居室の8窓にレースカーテン、和室の窓に和障子を併用 ●電気料金単価 27円/kwh（税込）（（公社）全国家庭電気製品公正取引協議会 新電力料金目安単価） ※1【熱貫流率】仕様に応じた開口部の熱貫流率を使用 【日射熱取得率】ガラス種別及び付属部材に応じた日射熱取得率を使用 ※2【熱貫流率】JIS A 2102より求めた熱貫流率を使用 【日射熱取得率】JIS R 3106より求めた日射熱取得率を使用 エピソード （複層ガラス） 単板ガラスサッシ 7.5 5.0 2.5 0万円 冷 房 費 暖 房 費 冷 房 費 暖 房 費 39,600円分節約（52％節約）
商品特長
商品特長 施工例 関連商品 納まり 勝手口 ウインスター・ プロジェクト窓・ 他 出窓 引違い系 単体・ 面格子付・ シャッター付・ 雨戸付アルミと樹脂の複合窓 エピソード Type S 外観色 内観色 操作部品（本体／操作部品） ブラウン （B1） カームブラック （B7） プラチナステン （H2） ブラウン （B1） カームブラック （B7） プラチナステン （ET） □「エピソード／エピソード Type S」と一般サッシの防露性能比較（社内試験） エピソード／エピソード Type S： ガラスにも樹脂部にも結露は見られません。 条件 室内温度：20℃ 室外温度：0℃ 相対湿度：50% ※注意 結露はサッシの性能だけでなく住まい他自然環境に影響されます。 室内の条件によって結露が発生する場合もあります。 一般サッシ： ガラスにもアルミ枠にも結露が発生し、 水滴が流れています。 排水弁 枠内にゴミが 溜まりません。 水勾配により、 水が溜まりにくい構造です。 エアタイト 障子 障子 エアタイト ［防露性能］ 枠・障子が高断熱樹脂複合構造のため熱が伝わりにくく、ガラス面の ほか、枠・障子に発生する不快な結露を抑えます。 ［気密性能］ ※一部窓種を除きます。
■
A-4
■
外気の流入を防止して高い気密性を発揮するエアタイト構造を採用し ています。 ［水密性能］ ※一部窓種を除きます。■
W-4
■
引違い窓には、雨水をホロー内に落とさない独自の下枠構造を採用。 勾配によりレール間に水が溜まりにくく、レールに浸入した水をすばやく 枠の外へ排出します。また、枠内に排水しないため、内部にゴミが 溜まりません。 ［遮音性能］ ※一部窓種を除きます。住宅性能表示 音環境 透過損失等級（外壁開口部）
等級3・等級2
※住宅型式性能認定による（ガラスの仕様により異なります）。 高い気密性能をもつ「エピソード／エピソード Type S」では、優れた 遮音性能も確保。室外からの騒音の侵入を防ぎ、静かな暮らしを守 ります。■
■
［耐風圧性能］ ※一部窓種・サイズを除きます。■
S-3
■
風速約50m/sの風圧に耐えられる性能基準をクリア。 3階建てなどの高所でも安心してご使用いただけます。 壁 壁 商品特長 施工例 関連商品 納まり 勝手口 ウインスター・ プロジェクト窓・ 他 出窓 引違い系 単体・ 面格子付・ シャッター付・ 雨戸付フォルム
□従来品 □エピソード 下枠 すっきりとしたフラット形状を実現。 上枠 下枠 凹凸形状だった従来品の下枠。 枠見込71㎜ 枠見込86㎜ 凹凸形状 フラット 形状 フラット 形状 障子の 高さが同じ無駄なラインを排除した美しいデザイン。
窓はインテリアであり、エクステリアである̶̶ その追求が、確実で安全な操作性と、 高い次元で両立された、シンプルで美しいフォルムを生み出しました。 自分らしいライフスタイルを表現したいと思う生活空間に、さり気なくとけ込むフォルム。 窓は今、美しい住まいの一部となります。 洗練されたフォルム 中空層を12㎜以上確保できる複層ガラス対応の、ガラス溝幅26㎜の複層障子を基準にした、 新設計の枠構造を採用。複層障子を枠内にすっきり納め、凹凸のないスマートなフォルムに仕上げています。 障子と引手を一体にデザインした シャープなラインの引手形状 視覚的に目立つ引手を本体と一体化しました。 全長に通るラインがインテリアにすっきりとなじ みます。 すっきりとした召合せ框形状 召合せ框を枠内にすっきりと納め、建具本来 の一体感のある美しさを演出します（窓タイプ のみ）。 フラットなレール形状 内外のレール高さをそろえることで、障子のラ インがそろい、段差のないフラットな形状を実現。 外観の障子のラインもきれいにそろいます。商品特長
商品特長 施工例 関連商品 納まり 勝手口 ウインスター・ プロジェクト窓・ 他 出窓 引違い系 単体・ 面格子付・ シャッター付・ 雨戸付使いやすさ
使いやすさを追求した操作部品。
そこに、ユニバーサルデザインの思想が息づいています。
年齢や身体能力に関係なく、すべての方が安心して操作できるように。 ユニバーサルデザインの思想のもと、ハンドルやクレセントの使い勝手の良さを追求しています。 □空かけ防止クレセント（引違い窓） □大型引手（引違い窓） □サポートハンドル（引違い窓） 解錠時 施錠時 □クレセント（上げ下げ窓） 上げ下げ窓のクレセント は、引違い窓とは異なっ たデザインを採用。それ ぞれの窓の特性に合っ た使いやすさを追求して います。 小さいサイズの窓には、 持手をコンパクトにしたハ ンドルを採用することで 使いやすさを実現してい ます。 サポートハンドル開力比較 ＜条件＞エピソード：引違い窓テラスタイプ 開け始めの抵抗 (kgf) サポートハンドル 無 サポートハンドル 有 1 2 3 1.9 1.0 従来の約半分です ユニバーサルデザイン思想の操作部品 ●引手＆ハンドル操作高さについて ●手・指計測値による部品モジュール 人間工学に基づく実験と検証を重ね、引手・ハンドル、クレセントのひとつ ひとつについて、最適な大きさおよび操作範囲と高さを設定しました。 サポートハンドル 900∼1,100㎜ 740∼1,080㎜ 0∼2,200㎜ 大型引手 全長引手 1,200 1,100 1,000 900910 800 700 ※大型引手、サポートハンドルのセンター位置をフロアから910㎜に設定。 ハンドル直径 80㎜ ハンドルサイズ 100㎜ 子どもから成人、老 ※1 ハンドル推奨位置 ※2 クレセント 障子が完全に閉まった状態でないとクレセントが回らない設計で、空 かけを防止。安心感を高めます。 大型引手 しっかりと握れて確実に開け閉め できる大型引手をオプションでご 用意しました。小さなお子様から お年寄りまで操作が可能な長さに 設定しています。 サポートハンドル 開けるときの力を軽減するハンドルをオプショ ンでご用意しました。 複層ガラスや大開口テラス窓など、重量のか さむ窓も、従来の約半分の力で開けることが できます。 ハンドル 手になじむハンドル形状を追求して生まれた、シンプルでスリムなデザ インのハンドルです。 デザインの統一感と、ハンドルごとの使いやすさを両立しています。 □カムラッチハンドル （たてすべり出し窓用） □グレモンハンドル （たてすべり出し窓・ 両たてすべり出し窓用） □カムラッチハンドル （たてスリットすべり出し窓［W200］・ 横スリットすべり出し窓用） □カムラッチハンドル（すべり出し窓用） 80㎜ 既設の引違い窓に後から追加できる「後付大型引手」、「後付サポートハンドル」もご用意しています。 商品特長 施工例 関連商品 納まり 勝手口 ウインスター・ プロジェクト窓・ 他 出窓 引違い系 単体・ 面格子付・ シャッター付・ 雨戸付引違い窓 片上げ下げ窓 たてすべり出し窓・すべり出し窓
防犯
きめ細やかな防犯対策。
暮らしの安心をしっかりと守ります。
窓の防犯対策として2ロック機能を標準装備。 また、ドアにはボタン錠によるキーレス仕様を標準設定するなど、 様々な防犯対策を施しています。 トリガーがフリーだとクレセ ントは回転しません。 障子を閉めるとクレセント受 けでトリガーが押され、施錠 可能となります。 トリガー 解錠時 クレセント受け ■窓の防犯 2ロックを標準装備。 空かけ防止クレセント 障子が完全に閉まっていない状態では、施錠 できません。無締まりに効果的です。 クレセント ボタン錠付きクレセント （オプション） 任意に設定した暗証番 号による解錠方式のボタ ン錠。ガラス破りにも効 果的です。 補助錠 室 内からは指で簡 単に 施解錠できる補助錠を装 備。防犯性能を高めて います。 クレセント受け トリガー サブロック カムラッチハンドル仕様 サブロック （オプション） ハーフロック （標準装備） 半開 全開 オペレーターハンドル仕様 空かけ防止クレセント 補助錠 ボタン錠付きクレセント （オプション） クレセント（主錠）と離れたところにサブロックを装備すること で防犯性に配慮しています。 半開機能とロック機能が1つになったハーフロックを標準装備。 クレセント サブロック ※防犯建物部品もご用意していますので別途お問い合せください。 カムラッチハンドル仕様 オペレーターハンドル仕様商品特長
商品特長 施工例 関連商品 納まり 勝手口 ウインスター・ プロジェクト窓・ 他 出窓 引違い系 単体・ 面格子付・ シャッター付・ 雨戸付焼き入れ鋼 ステンレス 断熱・防犯合わせ複層ガラス 厚みのある防犯合わせ複層ガラスを使用しても、 中空層12㎜を確保※でき、断熱と防犯の機能を 両立できます。 ※ガラスの組合せによっては確保できない場合があります。 単位：㎜ 内法（w） 110 160 210 260 690 740 1,145 1,195 1,600 1,650 内法（h） サッシW サッシH 150 200 250 300 730 780 1,185 1,235 1,640 1,690 133 203 016013 069013 074013 114013 119013 160013 165013 183 253 021018 069018 074018 114018 119018 160018 165018 233 303 026023 069023 074023 114023 119023 160023 165023 700 770 01607 02107 02607 900 970 01109 01609 02109 02609 1,100 1,170 01111 01611 02111 02611 1,300 1,370 01113 01613 02113 02613 1,500 1,570 01115 01615 02115 02615 1,800 1,870 01118 01618 02118 02618 2,000 2,070 01120 01620 02120 02620 2,200 2,270 01622 02122 02622 2,400 2,470 01624 02124 02624 ■侵入防止に有効なサイズ（ウインスター シリーズ・他） 下記規格表の は侵入防止に有効なサイズの窓としてご活用いただけます。 ※「ウインスター」シリーズの丸ＦＩＸ窓、ガラスブロック・ウインドウは対象外です。 ■ガラスの断熱・防犯 ガラス溝幅26㎜で、断熱と防犯を両立しています。 6.8 ㎜ 3 ㎜ 複層ガラス 中空層 22 ㎜ 12 ㎜ ガラス溝幅 26㎜ ※ディンプルキー＋脱着サムターンセットにも装備しています。 サムターンを回して施錠し下部ボタ ンを押す。 そのままサムターンを引抜きます。 ガードピース 通風ドア・勝手口ドア ■ドアの防犯 ボタン錠によるキーレス仕様を標準設定（2シリンダー仕様もご用意しています）。 キーレス仕様 キーレス（鍵なし）仕様を可能にしたボタン錠。施錠は内外のツマミを回すだけの簡単操作。キーレス操作なので、 ちょっとしたお出かけ時の便利さや安心感がアップ。万が一ガラスを破壊されても、内側のボタン錠・脱着サムター ンが不正解錠を防ぎます。 ガードピース（キーレス仕様に装備） 鍵穴がなく、キーをもつ煩わしさを解消。ピッキングなど の不正解錠を防ぎます。 脱着サムターン（“外だけボタン錠”に装備） 施錠後、サムターンを抜くことができ、万が一ガラスを破 られても“サムターン回し”による不正解錠を防ぎます。 ダブル鎌錠 上部・下部共に鎌付デッド ボルトを採用しています。 ディンプルキー（2シリンダー仕様に装備） 小さくてギザギザがないのでポ ケットに入れても引っかかること □内外ボタン錠 □外だけボタン錠 室内側 室外側 脱着 サムターン ※解錠にはボタン錠での暗証番号の入力操作が必要です。 室内側 室外側 商品特長 施工例 関連商品 納まり 勝手口 ウインスター・ プロジェクト窓・ 他 出窓 引違い系 単体・ 面格子付・ シャッター付・ 雨戸付
