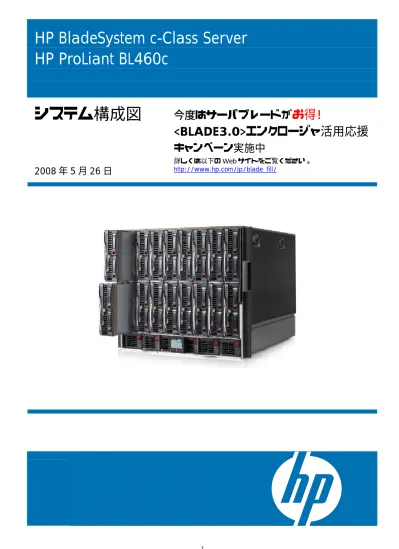

ProLiant BL460c システム構成図

HP BladeSystem c-Class Server HP ProLiant BL460c

システム構成図

2008 年 5 月 26 日

今度はサーバブレードが お得!

< BLADE3.0 >エンクロージャ活用応援

キャンペーン実施中

詳しくは以下の Web サイトをご覧ください。

http://www.hp.com/jp/blade_fill/

O ^VERVIEW ProLiant BL460c

ProLiant BL460c サーバブレード

製品名 ProLiant BL460c

モデル名 DC X5110 1.60/1x4M 1P 1GB E200i

LV DC X5148 2.33/1x4M 1P 2GB E200i

DC X5160 3.0/1x4M 1P 2GB E200i

DC XL5240 3.0/1x6M 1P 2GB E200i

DC XX5260 3.33/1x6M 1P 2GB E200i

製品番号 416653-B21 432636-B21 416656-B21 461604-B21 461603-B21 プロセッサタイプ

デュアルコア インテル Xeonプロセッサ5110

1.60GHz

デュアルコア インテル Xeonプロセッサ5148

低電圧版2.33GHz

デュアルコア インテル Xeonプロセッサ5160

3GHz

デュアルコア インテル XeonプロセッサL5240

低電圧版3GHz

デュアルコア インテル XeonプロセッサX5260

3.33GHz

標準搭載数 1P/2C プロセッサ

マルチプロセッサ

対応 2P/4C

キャッシュメモリ/CPU 1×4MB L2キャッシュ 1×6MB L2キャッシュ チップセット Intel 5000P

(1066MHz FSB) Intel 5000P (1333MHz FSB)

標準 1GB 2GB

メモリ(PC2-5300

FB-DIMM DDR2-667) 最大 64GB

ハードディスク

ドライブベイ 2 (スモール フォーム ファクタ(SFF) ホットプラグ対応) ディスク

コントローラ SmartアレイE200iコントローラ(オプションで128MBバッテリバックアップ式ライトキャッシュに対応)

標準 ディスクレス

ディスク サブ

システム ハード ディスク ドライブ 最大

(内蔵) 292GB (146GB 2.5インチSAS×2台)

拡張スロット BladeSystem c-Class専用PCI Express接続メザニンスロット×2 (TypeⅠ×1、TypeⅡ*²×1) ネットワーク(オンボード) 2×NC373iマルチファンクションGigabitネットワーク アダプタ(PXEサポート)、

1×iLO2リモート管理用(10/100)ポート 省エネ法に基づく

エネルギー消費効率*¹ c 区分 0.0086 c 区分 0.0054 c 区分 0.0052 c 区分 0.0048 c 区分 0.0052

フォームファクタ サーバブレード

重量 6.44kg (最大)

OSサポート

Windows 2000 Server/Advanced Server、Windows Server 2003 Web/Standard/Enterprise/Datacenter Edition*³、 Windows Small Business Server 2003、Windows Compute Cluster Server 2003、

Windows Server 2008 Web Server/Standard/Enterprise/Datacenter、Linux*⁴、VMware ESX/ESXi*⁵

＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。

＊2：HP BladeSystem c-ClassサーバブレードのTypeⅡメザニンスロットは、TypeⅡメザニンカード専用ではなく、TypeⅠとTypeⅡメザニンカードが使用可能です。

＊3：Windows Server 2003をインストールする際は、Windows Server 2003 SP1以上の統合版メディアを使用してください。

＊4：動作確認済みLinuxディストリビューションは右記URLをご参照ください。http://www.hp.com/jp/linux

＊5：サポートされるバージョン、プロセッサについては、最新のVMware社のマトリクスをご確認ください。

製品の詳細については右記URLをご参照ください。http://h50146.www5.hp.com/products/servers/proliant/bl460c/index.html

〔ストレージベイ〕

HP ProLiant BL460c サーバブレード

① アクセスパネル

② デュアル コア インテルXeonプロセッサ(最大2基)

③ スモール フォーム ファクタ(SFF)ホットプラグ対応ドライブベイ(最大2台搭載可能)

④ ローカルI/Oコネクタ

⑤ PC2-5300 FB-DIMM DDR2-667メモリスロット×8

⑥ SmartアレイE200iコントローラ

⑦ メザニン スロット(TypeⅠメザニン用とTypeⅡメザニン用各1個)

⑧ 内蔵USBコネクタ

SAS2.5

H SAS2.5

1、2 H

O ^VERVIEW ProLiant BL460c

ProLiant BL460c サーバブレード

製品名 ProLiant BL460c

モデル名 QC XE5310 1.60/2x4M 1P 1GB E200i

QC XE5320 1.86/2x4M 1P 2GB E200i

QC XL5335 2.0/2x4M 1P 2GB E200i

QC XX5355 2.66/2x4M 1P 2GB E200i

QC XX5365 3.0/2x4M 1P 2GB E200i

製品番号 435456-B21 435457-B21 453608-B21 435459-B21 453330-B21 プロセッサタイプ

クアッドコア インテル XeonプロセッサE5310

1.60GHz

クアッドコア インテル XeonプロセッサE5320

1.86GHz

クアッドコア インテル XeonプロセッサL5335

低電圧版2GHz

クアッドコア インテル XeonプロセッサX5355

2.66GHz

クアッドコア インテル XeonプロセッサX5365

3GHz

標準搭載数 1P/4C プロセッサ

マルチプロセッサ

対応 2P/8C

キャッシュメモリ/CPU 2×4MB L2キャッシュ

チップセット Intel 5000P (1066MHz FSB) Intel 5000P (1333MHz FSB)

標準 1GB 2GB

メモリ(PC2-5300

FB-DIMM DDR2-667) 最大 64GB 32GB

ハードディスク

ドライブベイ 2 (スモール フォーム ファクタ(SFF) ホットプラグ対応) ディスク

コントローラ SmartアレイE200iコントローラ(オプションで128MBバッテリバックアップ式ライトキャッシュに対応)

標準 ディスクレス

ディスク サブ

システム ハード ディスク ドライブ 最大

(内蔵) 292GB (146GB 2.5インチSAS×2台)

拡張スロット BladeSystem c-Class専用PCI Express接続メザニンスロット×2 (TypeⅠ×1、TypeⅡ*²×1) ネットワーク(オンボード) 2×NC373iマルチファンクションGigabitネットワーク アダプタ(PXEサポート)、

1×iLO2リモート管理用(10/100)ポート 省エネ法に基づく

エネルギー消費効率*¹ c 区分 0.0063 c 区分 0.0051 c 区分 0.0043 c 区分 0.0040 c 区分 0.0036

フォームファクタ サーバブレード

重量 6.44kg (最大)

OSサポート

Windows 2000 Server/Advanced Server、Windows Server 2003 Web/Standard/Enterprise/Datacenter Edition*³、 Windows Small Business Server 2003、Windows Compute Cluster Server 2003、

Windows Server 2008 Web Server/Standard/Enterprise/Datacenter、Linux*⁴、VMware ESX/ESXi*⁵

＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。

＊2：HP BladeSystem c-ClassサーバブレードのTypeⅡメザニンスロットは、TypeⅡメザニンカード専用ではなく、TypeⅠとTypeⅡメザニンカードが 使用可能です。

＊3：Windows Server 2003をインストールする際は、Windows Server 2003 SP1以上の統合版メディアを使用してください。

＊4：動作確認済みLinuxディストリビューションは右記URLをご参照ください。http://www.hp.com/jp/linux

＊5：サポートされるバージョン、プロセッサについては、最新のVMware社のマトリクスをご確認ください。

製品の詳細については右記URLをご参照ください。http://h50146.www5.hp.com/products/servers/proliant/bl460c/index.html

〔ストレージベイ〕

HP ProLiant BL460c サーバブレード

① アクセスパネル

② クアッド コア インテルXeonプロセッサ(最大2基)

③ スモール フォーム ファクタ(SFF)ホットプラグ対応ドライブベイ(最大2台搭載可能)

④ ローカルI/Oコネクタ

⑤ PC2-5300 FB-DIMM DDR2-667メモリスロット×8

⑥ SmartアレイE200iコントローラ

⑦ メザニン スロット(TypeⅠメザニン用とTypeⅡメザニン用各1個)

⑧ 内蔵USBコネクタ

SAS2.5

H SAS2.5

1、2 H

O ^VERVIEW ProLiant BL460c

ProLiant BL460c サーバブレード

製品名 ProLiant BL460c

モデル名 QC XE5405 2.0/2x6M 1P 1GB E200i

QC XL5420 2.50/2x6M 1P 2GB E200i

QC XE5430 2.66/2x6M 1P 2GB E200i

QC XE5450 3.0/2x6M 1P 2GB E200i

製品番号 459487-B21 462872-B21 459485-B21 459483-B21 プロセッサタイプ

クアッドコア インテル XeonプロセッサE5405

2GHz

クアッドコア インテル XeonプロセッサL5420

低電圧版2.50GHz

クアッドコア インテル XeonプロセッサE5430

2.66GHz

クアッドコア インテル XeonプロセッサE5450

3GHz

標準搭載数 1P/4C プロセッサ

マルチプロセッサ

対応 2P/8C

キャッシュメモリ/CPU 2×6MB L2キャッシュ

チップセット Intel 5000P (1333MHz FSB)

標準 1GB 2GB

メモリ(PC2-5300

FB-DIMM DDR2-667) 最大 64GB

ハードディスク

ドライブベイ 2 (スモール フォーム ファクタ(SFF) ホットプラグ対応) ディスク

コントローラ SmartアレイE200iコントローラ(オプションで128MBバッテリバックアップ式ライトキャッシュに対応)

標準 ディスクレス

ディスク サブ

システム ハード ディスク ドライブ 最大

(内蔵) 292GB (146GB 2.5インチSAS×2台)

拡張スロット BladeSystem c-Class専用PCI Express接続メザニンスロット×2 (TypeⅠ×1、TypeⅡ*²×1) ネットワーク(オンボード) 2×NC373iマルチファンクションGigabitネットワーク アダプタ(PXEサポート)、

1×iLO2リモート管理用(10/100)ポート 省エネ法に基づく

エネルギー消費効率*¹ c区分 0.0044 c区分 0.0033 c区分 0.0036 c 区分 0.0032

フォームファクタ サーバブレード

重量 6.44kg (最大)

OSサポート

Windows 2000 Server/Advanced Server、Windows Server 2003 Web/Standard/Enterprise/Datacenter Edition*³、 Windows Small Business Server 2003、Windows Compute Cluster Server 2003、

Windows Server 2008 Web Server/Standard/Enterprise/Datacenter、Linux*⁴、VMware ESX/ESXi*⁵

＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。

＊2：HP BladeSystem c-ClassサーバブレードのTypeⅡメザニンスロットは、TypeⅡメザニンカード専用ではなく、TypeⅠとTypeⅡメザニンカードが使用可能です。

＊3：Windows Server 2003をインストールする際は、Windows Server 2003 SP1以上の統合版メディアを使用してください。

＊4：動作確認済みLinuxディストリビューションは右記URLをご参照ください。http://www.hp.com/jp/linux

＊5：サポートされるバージョン、プロセッサについては、最新のVMware社のマトリクスをご確認ください。

製品の詳細については右記URLをご参照ください。http://h50146.www5.hp.com/products/servers/proliant/bl460c/index.html

〔ストレージベイ〕

HP ProLiant BL460c サーバブレード

① アクセスパネル

② クアッド コア インテルXeonプロセッサ(最大2基)

③ スモール フォーム ファクタ(SFF)ホットプラグ対応ドライブベイ(最大2台搭載可能)

④ ローカルI/Oコネクタ

⑤ PC2-5300 FB-DIMM DDR2-667メモリスロット×8

⑥ SmartアレイE200iコントローラ

⑦ メザニン スロット(TypeⅠメザニン用とTypeⅡメザニン用各1個)

⑧ 内蔵USBコネクタ

SAS2.5

H SAS2.5

1、2 H

O ^VERVIEW ProLiant BL460c

BladeSystem c-Class における OS インストールの概要

①KVM I/F アダプタを使ったコンソール接続と USB デバイスからのロード

(従来のラックマウント型サーバ同様の インストール方法)

② iLO2 のリモートコンソールとローカルケーブル接続の USB デバイスからのロード

③ iLO2 のリモートコンソールと iLO2 仮想ドライブからのロード

④デプロイメント サーバからのロード

複数のサーバへのインストールや リファレンスサーバのイメージの コピーインストールなどが容易に なります。

⑤Onboard Administrator の共有 DVD ドライブからのロード (推奨)

接続図については、c3000 または c7000 Infrastructure Component システム構成図をご覧ください。

BladeSystem c-Classサーバ

デプロイメント サーバよりロード

ネットワーク (一般NICのセグメント) RDPサーバ or

ICLEサーバ

SmartStart CD

BLサーバ前面 SUVポートへ接続

BladeSystem c-Classサーバ

※注：VM付コンソールスイッチの仮想メディアはサポートされません。

HP KVMサーバ コンソールスイッチ USB

×1ポート

USB-DVDドライブ TFT7600

ラックマウント型 キーボード/モニタ

AF605A c-Class Cat5 KVM I/Fアダプタ

SmartStart CD

リモートPC

BladeSystem c-Classサーバ

iLO2の仮想ドライブを サーバへ割り当て

ブラウザ経由で iLO2のリモート コンソールへ接続

ネットワーク

(OAやiLO2のセグメント) BLサーバ前面 SUVポートへ接続 SUV

ローカル I/Oケーブル

USB×2ポート USB-DVDドライブ

USB-FDドライブ リモートPC

BladeSystem c-Classサーバ

ネットワーク (OAやiLO2のセグメント) ブラウザ経由で

iLO2のリモート コンソールへ接続

SmartStart CD

O ^VERVIEW ProLiant BL460c

サーバブレード

ProLiant BL460c システム構成図

＊Linux使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本HPのLinuxホームページ(http://www.hp.com/jp/linux/)に掲載の ｢Linuxシステム構成図」および「ハードウェア」の項目をご覧ください。

◆ProLiant BL460cサーバブレードには、Blade System c3000/c7000エンクロージャ、インター コネクト モジュールが必要です。また、ラック マウント型エンクロージャにはラック10000/

5000シリーズ (S10614ラックを除く) が必要 です。(ラックフリー(ラックに搭載しない床置き の環境)での利用も可能)

◆各サーバブレードにおいて、サーバを管理する Rapid Deployment Pack (RDP)を利用するには、

RDPでの配信先となるサーバ台数分のライセン スが必要です。

◆外部接続のFC SANストレージにより、MSCS クラスタをサポート(デュアルポート ファイバ チャネルアダプタが必要。FC パススルーの場合 にはSANスイッチ経由接続が必要)

◆ブレードサーバには、通常キーボード、マウス、

モニタは接続されません。サーバの管理は Integrated Lights-Out 2 (iLO2) から遠隔操作され ます。BladeSystem c3000/c7000エンクロージャ に付属のSUV I/Oケーブルを接続することで、

メンテナンスや初期設定時などにサーバブレード 毎にモニタやUSBキーボード、USBマウスを ローカルに接続することが可能です。

(c3000エンクロージャのKVMオプションに ついてはBladeSystem c3000 Infrastructure Componentシステム構成図を参照)

◆ ラック環境における最適化については以下の 資料をご参照ください。

  http://h50146.www5.hp.com/products/servers /proliant/whitepaper/wp019_040430/index.html

このシステム構成図では、サーバブレード構成のみを参照し、その他の BladeSystem c-Class コンポーネントは、

BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。

ProLiant BL460c

Dual Core X5148LV 2.33GHz x1 1x4MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル

432636-B21 318,000 円

ProLiant BL460c

Dual Core X5110 1.60GHz x1 1x4MB L2 1GB メモリ ホットプラグ SAS SA-E200i モデル

416653-B21 232,000 円

デュアルコア モデル

ProLiant BL460c

Dual Core X5160 3GHz x1 1x4MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル 416656-B21 362,000 円

ProLiant BL460c

Dual Core X-L5240 3GHz x1 1x6MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル 461604-B21 344,000 円

ProLiant BL460c

Dual Core X-X5260 3.33GHz x1 1x6MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル

461603-B21 404,000 円

プロセッサ

◆システムボードのプロセッサ ソケットへインストール

◆プロセッサを追加する際には、同じクロック周波数、同じ コア数、同じキャッシュサイズ、同電圧のプロセッサで アップグレード

◆Xeon 5100 (DC)シリーズ モデルは、Xeon 5200 (DC)、

5300 (QC)、5400 (QC) シリーズ のプロセッサへのアップ グレードはできません。

◆サーバブレード毎に最大2基搭載可能(標準搭載含む)

＊低電圧版

Xeon 5148LV 2.33GHz 1x4MB L2 Dual Core プロセッサオプションキット 419736-B21 116,000円 (税込 121,800円)

Xeon L5240 3GHz 1x6MB L2 Dual Core プロセッサオプションキット 461624-B21 140,000円 (税込 147,000円)

Xeon 5160 3GHz 1x4MB L2 Dual Core プロセッサオプションキット 416660-B21 168,000円 (税込 176,400円) Xeon 5110 1.60GHz 1x4MB L2 Dual Core

プロセッサオプションキット 416657-B21 58,000円 (税込 60,900円)

Xeon X5260 3.33GHz 1x6MB L2 Dual Core プロセッサオプションキット 461623-B21 220,000円 (税込 231,000円)

＊低電圧版

ProLiant BL460c

サーバブレード

ProLiant BL460c

Quad Core X-E5320 1.86GHz x1 2x4MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル

435457-B21 284,000 円

ProLiant BL460c

Quad Core X-E5310 1.60GHz x1 2x4MB L2 1GB メモリ ホットプラグ SAS SA-E200i モデル

435456-B21 232,000 円

クアッドコア モデル

◆ProLiant BL460cサーバブレードには、Blade System c3000/c7000エンクロージャ、インター コネクト モジュールが必要です。また、ラック マウント型エンクロージャにはラック10000/

5000シリーズ (S10614ラックを除く) が必要 です。(ラックフリー(ラックに搭載しない床置き の環境)での利用も可能)

◆各サーバブレードにおいて、サーバを管理する Rapid Deployment Pack (RDP)を利用するには、

RDPでの配信先となるサーバ台数分のライセン スが必要です。

◆外部接続のFC SANストレージにより、MSCS クラスタをサポート(デュアルポート ファイバ チャネル アダプタが必要。FC パススルーの場合 にはSANスイッチ経由接続が必要)

◆ブレードサーバには、通常キーボード、マウス、

モニタは接続されません。サーバの管理は Integrated Lights-Out 2 (iLO2)から遠隔操作され ます。BladeSystem c3000/c7000エンクロージャ に付属のSUV I/Oケーブルを接続することで、

メンテナンスや初期設定時などにサーバブレード 毎にモニタやUSBキーボード、USBマウスを ローカルに接続することが可能です。

(c3000エンクロージャのKVMオプションに ついてはBladeSystem c3000 Infrastructure Componentシステム構成図を参照)

◆ ラック環境における最適化については以下の

◆ 資料をご参照ください。

http://h50146.www5.hp.com/products/servers /proliant/whitepaper/wp019_040430/index.html

ProLiant BL460c

Quad Core X-L5335 2GHz x1 2x4MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル 453608-B21 302,000 円

ProLiant BL460c

Quad Core X-X5355 2.66GHz x1 2x4MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル

435459-B21 344,000 円

ProLiant BL460c

Quad Core X-X5365 3GHz x1 2x4MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル

453330-B21 424,000 円

プロセッサ

◆システムボードのプロセッサ ソケットへインストール

◆プロセッサを追加する際には、同じクロック周波数、同じ コア数、同じキャッシュサイズ、同電圧のプロセッサで アップグレード

◆Xeon 5100 (DC)シリーズ モデルは、Xeon 5200 (DC)、

5300 (QC)、5400 (QC) シリーズ のプロセッサへのアップ グレードはできません。

◆サーバブレード毎に最大2基搭載可能(標準搭載含む)

Xeon L5335 2GHz 2x4MB L2 Quad Core プロセッサオプションキット 453609-B21 100,000円 (税込 105,000円) Xeon E5320 1.86GHz 2x4MB L2 Quad Core

プロセッサオプションキット 435563-B21 72,000円 (税込 75,600円) Xeon E5310 1.60GHz 2x4MB L2 Quad Core

プロセッサオプションキット 435562-B21 58,000円 (税込 60,900円)

Xeon X5355 2.66GHz 2x4MB L2 Quad Core プロセッサオプションキット 435565-B21 150,000円 (税込 157,500円)

Xeon X5365 3GHz 2x4MB L2 Quad Core プロセッサオプションキット 453190-B21 260,000円 (税込 273,000円)

＊低電圧版

ProLiant BL460c

サーバブレード

クアッドコア モデル

ProLiant BL460c

Quad Core X-E5405 2GHz x1 2x6MB L2 1GB メモリ ホットプラグ SAS SA-E200i モデル

459487-B21 254,000 円

ProLiant BL460c

Quad Core X-L5420 2.50GHz x1 2x6MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル

462872-B21 326,000 円

ProLiant BL460c

Quad Core X-E5430 2.66GHz x1 2x6MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル

459485-B21 344,000 円

ProLiant BL460c

Quad Core X-E5450 3GHz x1 2x6MB L2 2GB メモリ ホットプラグ SAS SA-E200i モデル

459483-B21 424,000 円

プロセッサ

◆システムボードのプロセッサ ソケットへインストール

◆プロセッサを追加する際には、同じクロック周波数、同じ コア数、同じキャッシュサイズ、同電圧のプロセッサで アップグレード

◆Xeon 5100 (DC)シリーズ モデルは、Xeon 5200 (DC)、

5300 (QC)、5400 (QC) シリーズ のプロセッサへのアップ グレードはできません。

◆サーバブレード毎に最大2基搭載可能(標準搭載含む)

Xeon E5450 3GHz 2x6MB L2 Quad Core プロセッサオプションキット 459489-B21 260,000円 (税込 273,000円) Xeon L5420 2.50GHz 2x6MB L2 Quad Core

プロセッサオプションキット 462876-B21 120,000円 (税込 126,000円)

◆ProLiant BL460cサーバブレードには、Blade System c3000/c7000エンクロージャ、インターコネクト モジュールが必要です。

また、ラックマウント型エンクロージャにはラック10000/5000シリーズ(S10614ラックを除く) が必要です。

(ラックフリー(ラックに搭載しない床置きの環境)での利用も可能)

◆各サーバブレードにおいて、サーバを管理するRapid Deployment Pack (RDP)を利用するには、RDPでの配信先となる サーバ台数分のライセンスが必要です。

◆外部接続のFC SANストレージにより、MSCSクラスタをサポート(デュアルポート ファイバチャネル アダプタが必要。

FC パススルーの場合にはSANスイッチ経由接続が必要)

◆各ブレードサーバには、通常キーボード、マウス、モニタは接続されません。サーバの管理はIntegrated Lights-Out 2 (iLO2)から 遠隔操作されます。BladeSystem c3000/ c7000エンクロージャに付属のSUV I/Oケーブルを接続することで、メンテナンスや 初期設定時などにサーバブレード毎にモニタやUSBキーボード、USBマウスをローカルに接続することが可能です。

(c3000エンクロージャのKVMオプションについてはBladeSystem c3000 Infrastructure Componentシステム構成図を参照)

◆ラック環境における最適化については以下の資料をご参照ください。

http://h50146.www5.hp.com/products/servers/proliant/whitepaper/wp019_040430/index.html

Xeon E5405 2GHz 2x6MB L2 Quad Core プロセッサオプションキット 459494-B21 90,000円 (税込 94,500円)

Xeon E5430 2.66GHz 2x6MB L2 Quad Core プロセッサオプションキット 459491-B21 150,000円 (税込 157,500円)

＊低電圧版

ProLiant BL460c

メモリ

◆サーバブレード毎に最大4組のメモリキットを搭載可能

◆各メモリキットは混在可能です。

◆メモリキットは2枚1組で各バンク毎にインストールしてください。

◆BL460cは次のアドバンスト メモリプロテクションをサポートします。

・アドバンスト ECC メモリ ・オンライン スペア メモリ ・ミラーメモリ

◆アドバンスト ECC メモリでは最大64GB(一部のモデルは32GB)アクティブメモリ、

オンラインスペアメモリ構成では最大48GB(24GB)アクティブメモリと16GB(8GB)スペアメモリ(ブランチ毎に2ランク分のスペアメモリ)、

ミラーメモリ構成では最大32GB(16GB)アクティブメモリと32GB(16GB)ミラーメモリをサポートします。

◆デュアルランクメモリは1つのDIMMのスペースに2つのDIMMコンポーネントを配置して、メモリ密度を改善する技術を採用したメモリです。

詳細は以下を参照ください。

メモリテクノロジの進化：システムメモリ テクノロジの概要 技術概要、第4版(P.3)   http://www.compaq.co.jp/products/servers/proliant/whitepaper/wp034_050501/index.html

◆OSにより最大メモリ容量に制限があります。

◆メモリの構成方法、要件は以下になります。

メモリ構成方法

ブランチ0 ブランチ1 構成 バンクA

1A、3A

バンクC 2C、4C

バンクB 5B、7B

バンクD 6D、8D

1 ○ ― ― ―

2 ○ ― ○ ―

3 ○ ○ ○ ―

アドバンスト ECCメモリ

4 ○ ○ ○ ○

1* ○ ― ― ―

2 ○ ○ ― ―

オンライン スペア メモリ

3 ○ ○ ○ ○

1 ○ ― ○ ―

ミラーメモリ

2 ○ ○ ○ ○

構成要件

・オンライン スペア メモリ

構成1*のバンクAだけを使用する場合はバンクA全体にデュアルランクを取り付ける必要があります。

各ブランチ内(バンクAとC または バンクBとD)は同じメモリキットを取り付ける必要があります。

・ミラーメモリ

バンクAとBは同じメモリキットを取り付ける必要があります。

バンクCとDに取り付ける場合も同じメモリキットを取り付ける必要があります。

1GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x512MB) 397409-B21 40,000円 (税込 42,000円)

2GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x1GB) 397411-B21 80,000円 (税込84,000円)

＊2GBモデルに標準搭載、デュアルランクメモリ

＊1GBモデルに標準搭載、シングルランクメモリ

4GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x2GB) 397413-B21 148,000円 (税込 155,400円)

＊デュアルランクメモリ

8GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x4GB) 397415-B21 600,000円 (税込 630,000円)

＊デュアルランクメモリ

2GB PC2-5300 FB-DIMM DDR2-667 LPメモリ キット (2x1GB) 461826-B21 82,000円 (税込86,100円)

＊シングルランクメモリ

＊低消費電力メモリ

4GB PC2-5300 FB-DIMM DDR2-667 LPメモリ キット (2x2GB) 461828-B21 150,000円 (税込 157,500円)

＊デュアルランクメモリ

＊低消費電力メモリ

8GB PC2-5300 FB-DIMM DDR2-667 LPメモリ キット (2x4GB) 466440-B21 620,000円 (税込 651,000円)

＊デュアルランクメモリ

＊低消費電力メモリ 16GB PC2-5300 FB-DIMM DDR2-667

メモリ キット (2x8GB) 413015-B21 4,000,000円 (税込 4,200,000円)

＊デュアルランクメモリ

＊Xeon X5355、X5365、X5460以外のプロセッサ搭載のモデルでサポートします。

ProLiant BL460c

ストレージ ブレード

＊内部にSmartアレイP400/256コントローラ バッテリバックアップ式ライトキャッシュ付きを搭載

＊ホットプラグ対応SFF(2.5インチ) SASドライブを最大6台搭載可能

＊標準でRAID 0、1、1+0、5、6 (ADG)をサポート

＊エンクロージャ内の隣接ベイのサーバブレードとPCI Expressでダイレクト接続(下図参照)

＊1台のサーバブレードに対して、SB40cストレージブレードとテープブレードとPCI拡張ブレードの 混在構成はできません。いづれか1つの構成となります。

StorageWorks SB40cストレージブレード 411243-B21 220,000円 (税込 231,000円)

H H

SAS

H H

SAS

StorageWorks SB40c ストレージブレード

ホットプラグ対応 ハードディスク

ドライブ

SAS2.5

H SAS2.5

H

SB40cストレージブレードとサーバブレードの  PCI Express接続

SB40cストレージブレードとサーバブレードの

接続される隣接ベイのグループ  (緑枠内の左右いづれも可) 上図はc7000エンクロージャの場合

◆BladeSystem c3000エンクロージャの場合の搭載ベイについては、HP BladeSystem c3000 Infrastructure Componentシステム構成図を参照して下さい。

アレイコントローラ

ホットプラグ対応 ハードディスク

ドライブ

＊オンボード

＊SAS対応、x4ワイドSASポート×1

＊64MBリードキャッシュ

＊標準でRAID 0、1をサポート

＊標準の64MBキャッシュを128MBキャッシュにアップグレード 且つバッテリ バックアップ式ライト キャッシュを可能にするオプション 128MBバッテリ バックアップ式 ライト キャッシュ イネーブラ

351580-B21 20,000円 (税込 21,000円) SmartアレイE200iコントローラ

SAS2.5

H SAS2.5

H

ProLiant BL460c

ハードディスクドライブ

ホットプラグ対応ハードディスクドライブ

SmartアレイE200i

コントローラ接続 ＊ホットプラグ対応SFF(2.5インチ) SAS ドライブを最大2台搭載可能

サーバブレード内 SFF SASドライブケージ

SFF SAS 対応ドライブ

SB40cストレージ

ブレード接続 ＊ホットプラグ対応SFF(2.5インチ) SAS ドライブを最大6台搭載可能

SB40cストレージブレード内 SFF SASドライブケージ

H H

SAS

H H

SAS

36GBホットプラグ対応 15krpm 2.5” SASハードディスクドライブ 431933-B21 46,000円 (税込 48,300円)

72GBホットプラグ対応 10krpm 2.5” SASハードディスクドライブ 375861-B21 42,000円 (税込 44,100円)

72GBホットプラグ対応 15krpm 2.5” SASハードディスクドライブ 431935-B21 66,000円 (税込 69,300円)

146GBホットプラグ対応 10krpm 2.5” SASハードディスクドライブ 431958-B21 70,000円 (税込 73,500円)

ProLiant BL460c

テープ ブレード

＊200/400GB LTO2 Ultrium SASドライブ搭載

＊データ カートリッジ1個標準添付

＊内部にSASホストアダプタを内蔵

＊エンクロージャ内の隣接ベイのサーバブレードとPCI Expressで ダイレクト接続(下図参照)

＊1台のサーバブレードに対して、SB40cストレージブレードとテープブレードと PCI拡張ブレードの混在構成はできません。いづれか1つの構成となります。

StorageWorks SB448cテープブレード 440947-B21 340,000円 (税込 357,000円)

LTO SAS

StorageWorks SB448c テープブレード  テープブレードとサーバブレードの

PCI Express接続

テープブレードとサーバブレードの  接続される隣接ベイのグループ  (緑枠内の左右いづれも可) 上図はc7000エンクロージャの場合

◆BladeSystem c3000エンクロージャの場合の搭載ベイについては、HP BladeSystem c3000 Infrastructure Componentシステム構成図を参照して下さい。

＊400/800GB LTO3 Ultrium SASドライブ搭載

＊データ カートリッジ1個標準添付

＊内部にSASホストアダプタを内蔵

＊エンクロージャ内の隣接ベイのサーバブレードとPCI Expressで ダイレクト接続(下図参照)

＊1台のサーバブレードに対して、SB40cストレージブレードとテープブレードと PCI拡張ブレードの混在構成はできません。いづれか1つの構成となります。

StorageWorks SB920cテープブレード AJ401A 520,000円 (税込 546,000円)

HP LTO2 Ultrium 400GBデータ カートリッジ C7972A 8,800円 (税込 9,240円)

HP LTO Ultriumユニバーサル クリーニング カートリッジ C7978A 7,000円 (税込 7,350円)

＊200/400GB対応カートリッジ1巻

＊1巻入り

HP LTO Ultriumユニバーサル クリーニング カートリッジ C7978A 7,000円 (税込 7,350円)

＊1巻入り

HP LTO3 Ultrium 800GB RW データ カートリッジ C7973A 18,000円 (税込 18,900円)

＊400/800GB対応カートリッジ1巻 HP LTO3 Ultrium 800GB WORM

データ カートリッジ C7973W 20,000円 (税込 21,000円)

＊400/800GB対応カートリッジ1巻

＊一度書き込んだデータの変更、削除不可

SB448c

ProLiant BL460c

ファイバチャネル ホストバスアダプタ

◆デュアルポート ファイバチャネル アダプタには、BladeSystem c3000/c7000エンクロージャのインターコネクト モジュールにFibre Channel型の インターコネクト モジュールが必要です。詳しくはBladeSystem c3000またはc7000 Infrastructure Componentシステム構成図を参照してください。

◆FCストレージとの接続には内蔵/外部のファイバチャネルSANスイッチ経由の接続が必要です。

直接接続やハブ接続、MSAファブリックスイッチ6接続はサポートされません。

◆ファイバチャネル接続テープライブラリ(EBS)がサポートするバックアップソフトウェアは下記URLのEBS Compatibility Matrixをご参照ください。

  http://h18006.www1.hp.com/products/storageworks/tapecompatibility.html

◆ファイバチャネルパスの二重化には、セキュアパスなどのマルチパス構成ソフトウェアが必要です。

◆BladeSystem c7000エンクロージャのセンタープレーンの配線マッピングは上図のようになっており、各サーバブレード内のメザニンカードの 構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。また、同じエンクロージャ内の 各サーバブレード内のメザニンカードも、それぞれのサーバブレードで構成順番を統一する必要があります。

BladeSystem c3000エンクロージャの場合、c7000エンクロージャとは上図配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Componentシステム構成図を参照してください。

Qlogic QMH2462 4Gbデュアルポート ファイバチャネル アダプタ 403619-B21 130,000円 (税込 136,500円)

＊BladeSystem c-Classサーバブレード専用 4Gb/s対応デュアルポート ファイバチャネル ホストバスアダプタ メザニン カード(TypeⅠ)

＊2個のファイバチャネルポートを提供し、

経路の二重化にも対応

＊c3000/c7000エンクロージャのインターコネクト モジュール ベイには、Fibre Channel型の インターコネクト モジュールが必要

＊各種ファイバチャネルSANストレージに対応

＊FCストレージとの接続には内蔵/外部のファイバ チャネルSANスイッチ経由の接続が必要です。

ストレージ製品  システム構成図  MSA1500、MSA2000

EVAシリーズ 各ストレージ、各OSに対応した

マルチパスソフトウェアを選択

マルチパス構成ソフトウェア

＊ファイバチャネルの経路の二重化の際に 必要

テープライブラリ編 FC FC

Emulex LPe1105 4Gbデュアルポート ファイバチャネル アダプタ 403621-B21 130,000円 (税込 136,500円)

＊BladeSystem c-Classサーバブレード専用 4Gb/s対応デュアルポート ファイバチャネル ホストバスアダプタ メザニン カード(TypeⅠ)

＊2個のファイバチャネルポートを提供し、

経路の二重化にも対応

＊c3000/c7000エンクロージャのインターコネクト モジュール ベイには、Fibre Channel型の インターコネクト モジュールが必要

＊各種ファイバチャネルSANストレージに対応

＊FCストレージとの接続には内蔵/外部のファイバ チャネルSANスイッチ経由の接続が必要です。

インターコネクト  モジュール ベイ経由

LTO SCSI LTO

FC

デュアルポート ファイバチャネル ホストバスアダプタ メザニン カード

Qlogic QMH2462 (左)とEmulex LPe1105 (右)

ProLiant BL460c

ネットワークカード

◆上記各ネットワークアダプタは10Mbps/100Mbpsの直接接続には対応していません。インターコネクトがイーサネットパススルーモジュールの 場合には、ご注意ください。スイッチ型インターコネクトの場合、エンクロージャ内サーバ−スイッチ間のみ1Gbps固定となります。

◆Gigabitネットワーク アダプタには、BladeSystem c3000/c7000エンクロージャのインターコネクト モジュールにEthernet型のインターコネクト モジュールが必要です。詳しくはBladeSystem c3000またはc7000 Infrastructure Componentシステム構成図を参照してください。

◆オンボードのNICの2ポートは、BladeSystem c7000エンクロージャではインターコネクト モジュール ベイ1、2に、c3000エンクロージャでは ベイ1に固定配線されています。

◆BladeSystem c7000エンクロージャのセンタープレーンの配線マッピングは前頁の図のようになっており、各サーバブレード内のメザニンカードの 構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。

また、同じエンクロージャ内の各サーバブレード内のメザニンカードも、それぞれのサーバブレードで構成順番を統一する必要があります。

BladeSystem c3000エンクロージャの場合、c7000エンクロージャとは上図配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Componentシステム構成図を参照してください。

◆NICのチーミング構成については、以下のURLを参考にしてください。

  http://www1.jpn.hp.com/products/servers/proliant/support/support_02/support02_03_02.html

◆マルチファンクションNICのH/Wマルチファンクション機能の使用には、以下のライセンス オプションが必要です。

452679-B21 Accelerated iSCSI Pack 1ポート ライセンス・・・・・・・オンボードNIC用 (Microsoft iSCSI Software Initiatorなどソフトウェア イニシエータを使用する場合は、

H/Wマルチファンクション機能のiSCSI機能を利用しないためライセンスは不要です。)

◆上記マルチファンクションNICのマルチファンクション機能の使用には、サーバに搭載する総メモリの必要条件があります。

マルチファンクション機能を使用する場合、以下の条件にあったメモリ総容量を搭載してください。

1ポート使用の場合512MB以上、2-8ポート使用の場合1GB以上、9ポート以上使用の場合2GB以上。

Ethernet ネットワーク アダプタ(1GbE)

イーサネット(1000Base-T)×2 オンボードNC373iマルチファンクションGigabit

ネットワーク アダプタ×2

＊TOE対応。H/W実装のマルチファンクション機能のiSCSI機能には別途ライセンスが必要。

詳細は下のコメントをご確認ください。

＊マルチファンクション機能にはサーバ搭載メモリの要求があります。詳細は下のコメントをご確認ください。

ベイ1、2へアサイン*

インターコネクト モジュール ベイ

＊BladeSystem c-Classサーバブレード専用

デュアルポート マルチファンクションGigabitネットワークアダプタ メザニン カード(TypeⅠ)

＊iSCSIアクセラレータ、TOE対応。

＊マルチファンクション機能にはサーバ搭載メモリの要求があります。詳細は下のコメントをご確認ください。

イーサネット(1000Base-T)×2 ベイ3、4または 5、6に アサイン*

(メザニン スロットに 依存)  NC373mデュアルポートマルチファンクション

Gigabitネットワーク アダプタ 406770-B21 54,000円 (税込 56,700円)

＊BladeSystem c-Classサーバブレード専用デュアルポートGigabitネットワークアダプタ メザニン カード(TypeⅠ)

＊Broadcom社製コントローラ搭載

イーサネット(1000Base-T)×2 ベイ3、4または 5、6にアサイン*

(メザニン スロットに 依存)  NC326mデュアルポートGigabitネットワーク アダプタ

406771-B21 38,000円 (税込 39,900円)

＊BladeSystem c-Classサーバブレード専用4ポートGigabitネットワークアダプタ メザニン カード(TypeⅠ)

＊Broadcom社製コントローラ搭載

＊BL460cではメザニン スロット2 (4ポート出力) に取り付ける必要があります。

イーサネット(1000Base-T)×4

ベイ 5、6、7、8へ アサイン*

NC325m 4ポートGigabitネットワーク アダプタ 416585-B21 86,000円 (税込 90,300円)

＊BladeSystem c-Classサーバブレード専用4ポートGigabitネットワークアダプタ メザニン カード(TypeⅠ)

＊インテル社製コントローラ搭載

＊BL460cではメザニン スロット2 (4ポート出力) に取り付ける必要があります。

イーサネット(1000Base-T)×4

ベイ 5、6、7、8へ アサイン*

NC364m 4ポートGigabitネットワーク アダプタ 447883-B21 96,000円 (税込 100,800円)

＊：上記ベイ アサインは c7000エンクロージャ の場合となります。

＊BladeSystem c-Classサーバブレード専用デュアルポートGigabitネットワークアダプタ メザニン カード(TypeⅠ)

＊インテル社製コントローラ搭載

イーサネット(1000Base-T)×2 ベイ3、4または 5、6にアサイン*

(メザニン スロットに 依存)  NC360mデュアルポートGigabitネットワーク アダプタ

445978-B21 50,000円 (税込 52,500円)

ProLiant BL460c

◆10GbEネットワーク アダプタには、BladeSystem c3000/c7000エンクロージャのインターコネクト モジュールに10Gbネットワーク スイッチ モジュールが必要です。詳しくはBladeSystem c3000またはc7000 Infrastructure Componentシステム構成図を参照してください。

◆Infiniband 4X DDR HCA(アダプタ)には、BladeSystem c3000/c7000エンクロージャのインターコネクト モジュールにInfiniBandスイッチ モジュール が必要です。詳しくはBladeSystem c3000またはc7000 Infrastructure Componentシステム構成図を参照してください。

◆10GbEとInfinibandの高帯域メザニンカードの場合、BladeSystem c7000エンクロージャのセンタープレーンの配線マッピングは、上図の ようになっています。対応するポート位置のインターコネクトモジュール ベイに、10GbEやInfiniBandスイッチモジュールが必要です。

各サーバブレード内のメザニンカードの構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成して ください。また、同じエンクロージャ内の各サーバブレード内のメザニンカードも、それぞれのサーバブレードで構成順番を統一する必要があります。

BladeSystem c3000エンクロージャの場合、c7000エンクロージャとは上図配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Componentシステム構成図を参照してください。

◆InfiniBandのテクノロジーについては、以下のURLを参考にしてください。

  http://h20000.www2.hp.com/bc/docs/support/SupportManual/c00593119/c00593119.pdf

＊BladeSystem c-Classサーバブレード専用

デュアルポート マルチファンクション10GbEネットワークアダプタ メザニン カード(TypeⅡ)

＊BL460cではメザニン スロット2 (PCI Express x8) に取り付ける必要があります。

＊マルチファンクションNIC機能は将来対応予定

＊アダプタ1枚につき、4GB以上のメモリが必要です。

イーサネット(10G Base)×2

インターコネクト  モジュール ベイの ベイ5+6ワイド、

および7+8ワイドに アサイン*

NC512mデュアルポート マルチファンクション 10Gbネットワーク アダプタ 440910-B21 120,000円 (税込 126,000円)

10Gb Ethernet ネットワーク アダプタ(10GbE)

InfiniBand ネットワーク アダプタ(HCA)

Infiniband 4X DDR メザニンHCA (アダプタ)

NC512mデュアルポート 10Gbネットワークアダプタ

4XDDR×1

＊BladeSystem c-Classサーバブレード専用InfiniBand HCA(アダプタ) メザニン カード(TypeⅠ)

＊シングルポート4XDDR対応InfiniBand PCI Expressアダプタ

＊最高20Gbpsの転送速度をサポート(40Gbpsフルデュプレクス)

＊帯域幅を完全に利用するには、BL460cではメザニン スロット2 (PCI Express x8) に 取り付ける必要があります。その他のスロットでは帯域幅に制限があります。

＊OSはLinux (RHEL、SuSE)、Windows CCSをサポート

＊このアダプタには、ドライバ ソフトウェアは添付されません。

Infiniband 4X DDRメザニン HCA 410533-B21 90,000円 (税込94,500円)

インターコネクト  モジュール ベイの ベイ5+6ワイド (または3+4ワイド)に

アサイン*

(メザニン スロットに 依存)

4XDDR×2

＊BladeSystem c-Classサーバブレード専用InfiniBand HCA(アダプタ) メザニン カード(TypeⅠ)

＊デュアルポート4XDDR対応InfiniBand PCI Expressアダプタ

＊最高20Gbpsの転送速度をサポート(40Gbpsフルデュプレクス)

＊BL460cではメザニン スロット2 (PCI Express x8) に取り付ける 必要があります。

＊OSはLinux (RHEL、SuSE)、Windows CCSをサポート

＊このアダプタには、ドライバ ソフトウェアは添付されません。

インターコネクト  モジュール ベイの ベイ5+6ワイド および7+8ワイドに

アサイン*

Infiniband 4X DDRデュアルポート メザニン HCA 448262-B21 140,000円 (税込147,000円)

＊：上記ベイ アサインはc7000 エンクロージャの場合 となります。

高帯域メザニンカード

ProLiant BL460c

PCI 拡張ブレード

BladeSystem c-Class PCI拡張ブレード 448018-B21 110,000円 (税込 115,500円)

＊隣接するサーバにフルハイト/フルレングス64ビット/133MHz PCI-Xスロット×2(ライザー標準取付)、

またはフルハイト/フルレングスPCI Express x4 (x8コネクタ)×2スロット(ライザー添付)を提供する I/O拡張ブレード

＊PCI-XスロットとPCI Expressスロットの混在はできません。

＊PCI-Xスロットは25W以内の3.3Vまたはユニバーサル カード×2枚をサポート、

PCI Expressスロットは75W以内のカード×2枚をサポート。

＊SSLまたはXMLアクセラレータ カード、VOIPカード、専用の通信カードなどの、

標準的な他社製のPCIカードを使用できます。

注：PCI拡張ブレードは、特殊な用途向けのPCIカードを使用するための製品です。

一般的なNIC、FC HBA、およびInfiniBandは、HP BladeSystem c-Classインターコネクト、

メザニン製品にて提供されています。

＊PCI拡張ブレードはOnboard Administratorのファームウェアがv2.0以降でサポートされます。

＊エンクロージャ内の隣接ベイのサーバブレードとPCI Expressでダイレクト接続(下図参照)

＊1台のサーバブレードに対して、SB40cストレージブレードまたはテープブレードとPCI拡張ブレードの 混在構成はできません。いづれか1つの構成となります。

BladeSystem c-Class PCI拡張ブレード PCI拡張ブレードとサーバブレードの

PCI Express接続

PCI拡張ブレードとサーバブレードの  接続される隣接ベイのグループ  (緑枠内の左右いづれも可) 上図はc7000エンクロージャの場合

◆BladeSystem c3000エンクロージャの場合の搭載ベイについては、HP BladeSystem c3000 Infrastructure Componentシステム構成図を参照して下さい。

ProLiant BL460c

サーバマネージメント

＊オンボード

＊Integrated Lights-Out 2 (iLO2) マネジメント専用に10/100 Ethernetポートを装備

＊ProLiant DL/ML用iLO Advanced Packのほとんどの機能を標準搭載 (Select Packで拡張される機能を除く)

＊iLOポートは、c3000/c7000エンクロージャでは、各サーバブレードと共に集約され、

Onboard Administrator経由でアクセスされます。

◆ProLiant BL460cのIntegrated Lights-Out 2は､Standard Blade Editionを標準装備しており、リモートコンソール機能により標準的なブラウザを 使用してネットワーククライアントからリモートでサーバのグラフィカルな制御が行えます。

サーバ本体やOSの状態に依存することなく、管理者のデスクトップからキーボード/マウスを使用したサーバの操作を行うことが可能です。

サーバの電源投入、切断、再起動をはじめ、ファームウェアのアップデートや、仮想フロッピードライブ機能、仮想CDドライブ機能による オペレーティングシステムのインストールの制御、トラブルシューティング機能などの実行が可能です。

◆iLO製品の詳細については以下のURLを参照してください。

 http://www.hp.com/jp/servers/ilo

◆iLOのファームウェア自身のアップデート/アップグレードは無償です。

  ただし、新型番の有償ライセンスSelect(452158-B21・452161-B21)では、バージョン1.XXへの更新は無償ですが、それ以降のメジャー   アップグレードで引き続き有償機能(Select)を使用する場合は、アップグレードライセンス(有償)が必要になります。

  (パッチなど機能変更を伴わないアップデートは、今後も無償です)

◆旧型番の有償ライセンスSelect(413119-B21)の契約内容は今後も変わりません。

  新しいバージョンのファームウェアを無償で使用できます。

◆Insight Control Environment for BladeSystem またはiLO Power Management Pack for BladeSystemとして購入した場合、

  テクニカル サポートとアップグレードは、Selectを含むすべてのソフトウェアに提供されます。

 ProLiantサーバ管理ツールについて詳しくは以下のURLを参照してください。

 http://www.hp.com/jp/servers/proliantessentials

◆HP ProLiant サーバの管理ソフトウェアであるHP ProLiant Essentialsの中から、SIM, iLO, RDPを中心にご紹介する「速習！HP ProLiant Essentials 管理ソフトウェア入門〜前編」コースがあります。

詳しくは下記URLを参照してください。

 http://h50146.www5.hp.com/services/education/teiki/seihin/YS61311.html Integrated Lights-Out Select Pack

1サーバ ライセンス 452158-B21 22,000円 (税込 23,100円)

8サーバ ライセンス 452161-B21 154,000円 (税込 161,700円)

＊Integrated Lights-Out 2 (iLO2) の機能拡張するためのライセンス キー (サーバ1台/8台分)

＊iLO2を持つブレードサーバでは、Power Regulator Reporting、仮想メディア機能(script/CLP)、

高機能なセキュリティが拡張されます。

Integrated Lights-Out 2 (iLO2) Standard Blade Edition

ProLiant BL460c

HP Care Pack サービス

標準保証：

◆標準保証は、各BladeSystem c-Classのコンポーネントにより以下のようになります。

BladeSystem c-Classエンクロージャ、BL46Xc/BL480c/BL68Xcサーバブレード、ストレージ/テープブレード

：3年間パーツ保証、3年間翌日オンサイトサービス

BladeSystem c-Classインターコネクト モジュール、BL260c G5、BL2x220c G5サーバブレード：1年間パーツ保証、1年間翌日オンサイトサービス

◆障害受付時間、診断サービス提供時間、オンサイト提供時間は、月曜日〜金曜日9:00−17:00(祝日および年末年始を除く)となります。

◆緊急性の高いサポート対応をご希望の場合には、HP Care Packを以下よりご購入ください。

◆BladeSystem c-Classサーバブレード1台、ストレージブレード1台、テープブレード1台、c3000またはc7000エンクロージャ1台、

BladeSystem c-Class SANスイッチ1台、Infinibandスイッチモジュール1台に対して、各HP Care Packが1つ必要となります。

ブレードデバイス(サーバ、ストレージ、テープ各ブレード)は未搭載ブレードや予備用ブレードにも1台分のCare Packが必要となります。

◆原則、同時に構成されるc-Classサーバブレード、c3000またはc7000エンクロージャ、SANスイッチ、InfiniBandスイッチは、同じサービスレベル および期間のHP Care Packをご購入ください。

◆HP Care Packハードウェアサービスは、標準保証の内容を3〜5年間の4時間対応 標準時間もしくは4時間対応24x7にアップグレードします。

翌日対応4年、5年は標準保証の期間を延長します。

4時間対応 標準時間： ・受付/障害診断時間：月曜日〜金曜日8:45−17:30(祝日および年末年始を除く)

・オンサイト作業：17:30までに電話を受けた案件は原則4時間対応 4時間対応24x7： ・受付/障害診断時間：24時間7日間(年中無休)

・オンサイト作業：原則4時間対応

◆HD返却不要サービスは、通常のハードウェアオンサイトでは、修理交換により取り外された部品はHPの所有となりますが、本サービスでは、交換 により取り外されたHD(ハードディスクドライブ)をHPの所有とせず、お客様の所有とする権利を付与します。具体的には、従来のハードウェア オンサイトに加え、交換作業担当者が修理交換後の当該HDを持ち帰らずにお客様にお引渡しするサービスです。

◆HP Care Packサポートプラス(24も含む)は、標準保証のハードウェア保証内容を3年間の4時間対応 標準時間もしくは4時間対応24x7にアップグ レードするのに加え、ソフトウェア部分に対する電話による技術支援が受けられます。

サポートプラス： ・HP Care Packハードウェアサービス4時間対応 標準時間に加え、ソフトウェアの電話サポート(標準時間) サポートプラス24： ・HP Care Packハードウェアサービス4時間対応 24x7に加え、ソフトウェアの電話サポート(24時間、年中無休)

◆iLO Select Pack、RDMA PackおよびAccelerated iSCSI Packのファームウェア等を利用した製品についてのテクニカルサポートは、上記のハード ウェア保守には含まれません。別途「ProLiant ソフトウェア編」のシステム構成図をご覧ください。

◆お客様登録申請は製品本体購入から10日以内に完了していただく必要があります。

◆本サービスの提供期間は製品本体ご購入日より数えて3年間、4年間、5年間となります。(製品本体ご購入日が保証開始日となります)

◆オンサイトサービスおよび24時間7日間オンサイトサービスのご提供地域および応答時間に関しては地理的制限等があります。

また、原則としてオンサイト作業がご提供できる地域は、弊社が定めております離島などサービス拠点から遠隔地への出張とならない場合のみと 限らせていただきます。対象地域の詳細は下記URLを参照してください。

  http://h50087.www5.hp.com/support/area/index.asp?service=iss

◆オンサイト作業対象地域以外のお客様は、弊社サービス拠点まで製品をお持込みいただき、修理完了後にお引取りいただくか、もしくは別途有償にて オンサイト作業を承ります。

◆HP Care Packにはソフトウェアの技術支援に関するサービスをパッケージした「ソフトウェアサービス」も用意しております。

ソフトウェアサービスの詳細は右記URLを参照してください。 http://h50146.www5.hp.com/services/ps/carepack/fixed/index.html

◆HP Care Pack電子版とは、ご購入からご登録までを全てインターネットで行うことができるようプロセス化したHP Care Packのことを表します。

上記型番はHP Care Pack電子版型番となりますが、現在のところ冊子版とほぼ同様のプロセスになります。

冊子版で提供していた情報の一部がWeb上に移行となりますので、製品内容物は異なります。

HP Care Packに関する詳細は右記URLを参照してください。 http://www.hp.com/jp/carepack/

HP Care Pack ハードウェア オンサイトの各型番は、次の頁をご参照ください。

インストレーション／スタートアップ サービス

◆HP Care Packサービスの標準で用意されているインストレーションおよびスタートアップ サービスは、HP BladeSystem c3000またはc7000 エンクロージャと共に同時購入、同時導入されるHP ProLiant BL c-Classサーバブレードに対してサービスが用意されております。

本サービスはHP BladeSystem c3000エンクロージャ用およびc7000エンクロージャ用で、型番・価格・サービス内容が異なります。

各BladeSystem c-Classエンクロージャ用インストレーションおよびスタートアップ サービスについては、導入されるc-Classエンクロージャの HP BladeSystem c3000 Infrastructureシステム構成図またはHP BladeSystem c7000 Infrastructureシステム構成図をご参照ください。

◆追加用のHP ProLiant BL c-Classサーバブレードおよび各オプションに対してのサービスは、個別の見積りとなります。

保証アップグレード サービス

ProLiant BL460c

製品名 型番 税抜 税込

HP Care Pack ProLiant BL4xxc用

翌日対応 4年 UK068E 23,000円 24,150円 翌日対応 5年 UK072E 47,000円 49,350円 4時間対応 標準時間 3年 UK386E 26,000円 27,300円 4時間対応 標準時間 3年、HD返却不要 UK799E 36,000円 37,800円 4時間対応 標準時間 4年 UK387E 58,000円 60,900円 4時間対応 標準時間 5年 UK388E 90,000円 94,500円 4時間対応 標準時間 5年、HD返却不要 UK800E 106,000円 111,300円 4時間対応 24x7 3年 UK066E 63,000円 66,150円 4時間対応 24x7 3年、HD返却不要 UK077E 73,000円 76,650円 4時間対応 24x7 4年 UK070E 105,000円 110,250円 4時間対応 24x7 5年 UK074E 150,000円 157,500円 4時間対応 24x7 5年、HD返却不要 UK083E 166,000円 174,300円

HP Care Pack BladeSystem c-Class SB40cストレージブレード用 4時間対応 標準時間 3年 UF252E 23,000円 24,150円 4時間対応 標準時間 3年、HD返却不要 UH324E 46,400円 48,720円 4時間対応 標準時間 4年 UF253E 60,000円 63,000円 4時間対応 標準時間 5年 UF254E 98,000円 102,900円 4時間対応 標準時間 5年、HD返却不要 UH325E 135,800円 142,590円 4時間対応 24x7 3年 UF207E 70,000円 73,500円 4時間対応 24x7 3年、HD返却不要 UH060E 93,400円 98,070円 4時間対応 24x7 4年 UF216E 122,000円 128,100円 4時間対応 24x7 5年 UF220E 175,000円 183,750円 4時間対応 24x7 5年、HD返却不要 UH063E 212,800円 223,400円

HP Care PackテープドライブE用

4時間対応 標準時間 3年 UB075E 138,000円 144,900円 4時間対応 標準時間 4年 UB076E 216,000円 226,800円 4時間対応 標準時間 5年 UB077E 295,000円 309,750円 4時間対応 24x7 3年 H4622E 210,000円 220,500円 4時間対応 24x7 4年 U9343E 320,000円 336,000円 4時間対応 24x7 5年 U9345E 430,000円 451,500円

HP Care Pack BladeSystem c7000 エンクロージャ用

翌日対応 3年* UE477E 40,000円 42,000円 翌日対応 4年 UE481E 70,000円 73,500円 翌日対応 5年 UE485E 140,000円 147,000円 4時間対応 標準時間 3年 UE883E 77,000円 80,850円 4時間対応 標準時間 4年 UE884E 172,000円 180,600円 4時間対応 標準時間 5年 UE885E 267,000円 280,350円 4時間対応 24x7 3年 UE479E 184,000円 193,200円 4時間対応 24x7 4年 UE483E 313,000円 328,650円 4時間対応 24x7 5年 UE487E 443,000円 465,150円

HP Care Pack BladeSystem c3000 エンクロージャ用

翌日対応 3年* UH309E 32,000円 33,600円 翌日対応 4年 UH313E 56,000円 58,800円 翌日対応 5年 UH317E 112,000円 117,600円 4時間対応 標準時間 3年 UF938E 60,000円 63,000円 4時間対応 標準時間 4年 UF939E 133,000円 139,650円 4時間対応 標準時間 5年 UF940E 209,000円 219,450円 4時間対応 24x7 3年 UH311E 147,000円 154,350円 4時間対応 24x7 4年 UH315E 246,000円 258,300円 4時間対応 24x7 5年 UH319E 349,000円 366,450円

＊：c3000/c7000エンクロージャの「ハードウェアオンサイト 翌日対応 3年」は、

3年保証以外のエンクロージャ内純正オプション、接続される19インチ以下 HP製モニタ、UPSの保証アップグレードをご希望の場合のみ必要となります。

HP Care Packハードウェアオンサイト ProLiant BL4xxc用

＊ProLiant BL460cサーバブレード1台に対して、

このHP Care Packが1つ必要となります。

＊同時に構成されるサーバブレード内オプションおよび接続 されるPCI拡張ブレードもサービス範囲に含まれます。

＊ProLiant BL2x2xxc/200c/400c/600cシリーズで型番が異なり ます。ご注意ください。

HP Care Packハードウェアオンサイト BladeSystem c-Class SB40cストレージブレード用

＊StorageWorks SB40cストレージブレード1台に対して、

このHP Care Packが1つ必要となります。

＊同時に構成されるストレージブレード内オプションも サービス範囲に含まれます。

HP Care Packハードウェアオンサイト テープドライブE用

＊StorageWorks SB448c、SB920cテープブレード 1台に対して、このHP Care Packが1つ必要となります。

HP Care Packハードウェアオンサイト BladeSystem c3000エンクロージャ用

＊BladeSystem c3000エンクロージャ1台に対して、

このHP Care Packが1つ必要となります。

＊同時に構成されるインターコネクトモジュール(FCスイッチ を除く)、ファン、パワーサプライ、PDUのほか、

接続されるHP製UPSもサービス範囲に含まれます。

HP Care Packハードウェアオンサイト BladeSystem c7000エンクロージャ用

＊BladeSystem c7000エンクロージャ1台に対して、

このHP Care Packが1つ必要となります。

＊同時に構成されるインターコネクトモジュール(FCスイッチ を除く)、ファン、パワーサプライ、PDUのほか、

接続されるHP製UPSもサービス範囲に含まれます。

SAN スイッチ用、InfiniBand 用 Care Pack は次頁をご参照ください。

AiO SB600c ストレージ ブレードの型番は、AiO SB600c ストレージ ブレードのシステム構成図をご参照ください。
