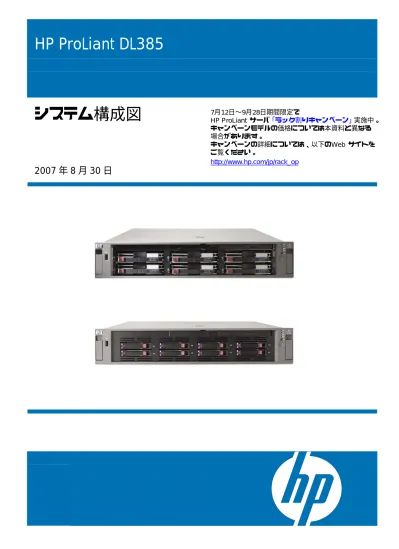

HP ProLiant DL385
システム構成図
2007 年 8 月 30 日
7月12日〜9月28日期間限定で
HP ProLiant サーバ 「ラック割りキャンペーン」 実施中。
キャンペーンモデルの価格については本資料と異なる 場合があります。
キャンペーンの詳細については、以下のWeb サイトを ご覧ください。
http://www.hp.com/jp/rack_op
(限)：在庫限定
製品名 ProLiant DL385
モデル名 DC OP2.6/2x 1M 1P 1GB SCSI R 製品番号 407613-291(限)
プロセッサタイプ Opteron 285プロセッサ2.6GHz(デュアルコア)
標準搭載数 1P/2C プロセッ
サ
マルチプロセッサ対応 2P/4C
キャッシュメモリ/CPU 1MB L2キャッシュ/コア
チップセット AMD-8000
標準 1GB (PC3200レジスタ付きECC DDR SDRAM)
メモリ 最大 16GB(PC3200) / 32GB(PC2700)
ディスケットドライブ オプション
CD-ROM/DVD-ROM 薄型 最大24倍速IDE CD-ROMドライブ
リムーバブルベイ −
ハードディスクドライブベイ 標準6 (1インチ×5、1.6インチ×1 (ホットプラグ対応Ultra320 SCSI)) ディスクコントローラ デュアルチャネルUltra320 SCSI対応 Smartアレイ6iコントローラ(オンボード)
標準 ディスクレス
最大(内蔵) 1.8TB ディスク
サブ
システム ハード ディスク
ドライブ 最大(外付) 50.4TB (Modular Smart Array 30 SB×12基使用)
拡張バス 3 (64ビット/100MHz PCI-X×2 (3.3V)、64ビット/133MHz PCI-X×1 (3.3V))*2 ネットワーク NC7782デュアルポートPCI-X Gigabitサーバ アダプタ(オンボード) 外部インターフェース シリアル、キーボード、マウス、モニタ、RJ-45×2、
USB×3 (前面1、背面2)、iLOリモート管理用RJ-45×1
グラフィックス 1280×1024、1677万色
消費電力(100V最大構成時) 611W
定格入力電流 7.5A (100V) / 3.8A (200V)*3
電源 100-132V (50Hz-60Hz) / 200-240V (50Hz-60Hz)*3
省エネ法に基づくエネルギー消費効率*1 c 区分 0.019
サイズ(W×D×H) 445×661×86mm
フォームファクタ 2Uラックマウント型
重量 20.4kg (最大27.2kg)
付属品 ProLiant Essentials Foundation Pack (SmartStart CD、Management CD) OSサポート Windows 2000 Server/Advanced Server、
Windows Server 2003 Web/Standard/Enterprise Edition、Linux*4
＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
＊2：100MHzスロット1、2においてスロット1にカードを装着しない場合、スロット2は133MHzで動作します。(NC340Tを除く)
＊3：100V用NEMA5-15P電源コード、200V用C13-14電源コード(200V PDU、UPS用)各1本標準添付
＊4：動作確認済みLinuxディストリビューションは右記URLをご参照ください。http://www.hp.com/jp/linux
製品の詳細については右記URLをご参照ください。http://h50146.www5.hp.com/products/servers/proliant/dl385_sh.html
また、モデルや構成に応じた電源仕様は、Power Calculatorツールをご利用ください。http://h30099.www3.hp.com/configurator/powercalcs.asp
SCSI3.5
H SCSI3.5
H
ProLiant DL385(SCSI モデル) 〔ストレージベイ〕
① Opteron 200シリーズ プロセッサ1
② Smartアレイ6iコントローラ
③ ノンホットプラグ対応PCI-Xスロット×3
④ ホットプラグ対応ファン*
⑤ クイック リリース レバー
⑥ ユニット確認ボタンおよびステータスLED
⑦ IDE CD-ROMまたはDVD-ROMドライブ*
⑧ 3.5インチディスケットドライブ*
⑨ ホットプラグ対応Ultra320 SCSIドライブケージ 1インチ×5、1.6インチ×1
⑩ フロントUSBポート
⑪ ホットプラグ対応リダンダントパワーサプライ*
⑫ Opteron 200シリーズ プロセッサ2*
＊印はオプション
デュプレックス
SCSI IDs 2-5 シンプレックス
SCSI IDs 0-5
SCSI IDs 0、1
3.5インチ ディスケットドライブ (オプション)
0〜5 A
B
O VERVIEW ProLiant DL385 ProLiant DL385 システム構成図
2007 年 8 月現在
＊Linux使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本HPのLinuxホームページ(http://www.hp.com/jp/linux/)に掲載の ｢Linuxシステム構成図」および「ハードウェア」の項目をご覧ください。
プロセッサ
◆システムユニットにキーボード、マウスは添付されていません。
◆システムユニットに標準添付のラックレールは、四角穴および丸穴キャビネット対応の長さ調節可能な(61-91cm)スライド式の ユニバーサル ラックレールです。
◆ProLiant Essentials Foundation Packに含まれるSmartStart CD(システムコンフィグレーションユーティリティ等を含む)および Management CD(Insightマネージャ等を含む)の使用にあたっては、暗証キーは必要ありません。
◆ネットワークOSのインストールに必要なDOS環境、各種デバイスドライバ、ProLiant用ユーティリティ、Insightマネージャの オンラインマニュアル等はSmartStartに含まれています。
(ハードディスクにインストール可能なMS-DOSは含まれていません)
◆ ラック環境における最適化については以下の資料をご参照ください。
http://h50146.www5.hp.com/products/servers/proliant/whitepaper/wp019_040430/index.html
デュアルコア モデル
◆システムボードのプロセッサ ソケットおよびPPMスロットへ インストール
◆プロセッサを追加する際には、同じクロック周波数、
キャッシュサイズ、同じコア数のプロセッサでアップグレード
◆最大2基搭載可能(標準搭載含む)
◆3組以上のメモリキットが必要な場合、2プロセッサ構成が必須
ProLiant DL385 ラックマウント型(2U) Dual Core Opteron285 2.6GHz x1 2x1MB L2
1GB メモリ ホットプラグ SCSI モデル 407613-291 430,000 円
(税込 451,500円)＊在庫限定
Opteron 285 2.6GHz 2x1MB L2 Dual Coreプロセッサオプションキット 407624-B21 204,000円 (税込 214,200円)
メモリ
＊標準搭載
1GBメモリ キット(2×512MB、PC3200) 376638-B21 35,000円 (税込 36,750円)
2GBメモリ キット(2×1GB、PC3200) 376639-B21 80,000円 (税込 84,000円)
4GBメモリ キット(2×2GB、PC3200) 379300-B21 200,000円 (税込 210,000円)
◆最大4組のメモリキットを搭載可能
◆PC3200メモリキットとPC2700メモリキットの混在はできません。
◆1CPU構成の場合には最大2組(標準搭載を含む)のメモリキットを 搭載可能(最大8/16GB)、2CPU構成の場合には最大4組(標準搭載を含む) のメモリキットを搭載可能(最大16/32GB)
◆3組以上のメモリキットを搭載する場合、2プロセッサ構成が必須
◆異なるバンクであれば、異なるメモリキット構成が可能
◆巻末のメモリ構成ガイドを参照してください。
◆OSにより最大メモリ容量に制限があります。
メモリバンク構成
バンク A B C D
スロット 1 2 3 4 5 6 7 8
必須（標準） 2プロセッサ構成が必要
SCSI アダプタ
◆PCI-X 133MHz対応アダプタは、DL385のサポートしているPCI-Xバスが1スロットのみ133MHz対応、他のスロットでは100MHzで動作します。
PCI-Xは従来のPCIとの下位互換性があるため、インストールされるアダプタのタイプによりPCIとPCI-Xのモードを自動的に切り替えます。
PCI-XスロットにPCIアダプタがインストールされると、同じバス上のアダプタがPCIバスとして動作します｡
これにより、PCIアダプタのPCI-Xバスでの動作、PCI-XアダプタのPCIバスでの動作が可能です。(いずれもPCIのスピードで動作します)
◆SCSIアダプタにSCSIケーブルは含まれません。アダプタ、デバイスに対応したケーブルが必要です。
◆シングルチャネル64bit/133MHz Ultra320 SCSIアダプタG2を装着したProLiantサーバにWindows Server 2003をインストールする際は、
Windows Server 2003 SP1統合版CD-ROMメディアを使用してください。
VHDCI 単体テープドライブ編
テープオートローダ編 テープライブラリ編
PCI-X バス対応 SCSI アダプタ
＊内部接続用ケーブルは付属しません。
アダプタ、デバイスに対応したケーブルが必要です。
シングルチャネル64bit/133MHz Ultra320 SCSIアダプタ G2 374654-B21 16,000円 (税込 16,800円)
8GB PC2700レジスタ付き ECC DDR SDRAMメモリ キット(2×4GB)
395409-B21 900,000円 (税込 945,000円)
＊搭載する場合、リダンダントファンが必須
＊他のメモリキットと混在不可
DAT SCSI
LTO SCSI
LTO SCSI
DAT SCSI
LTO SCSI
ProLiant DL385
アレイコントローラ
＊SCSIモデルにオンボード
＊Ultra320 SCSI対応、デュアルチャネル
(内部接続用コネクタ×2、外部コネクタはありません)
＊64MBリードキャッシュ
＊シンプレックスモード(標準構成)ではドライブケージに 内部SCSIポート1チャネル接続済み
＊デュプレックスモード(SCSIコンフィギュレーションキット が必要)で使用する場合、6つのホットプラグ対応ハード ディスクドライブベイは1つのチャネルで2台のハード ディスクドライブベイ(SCSI ID0、1)をサポートし、もう1つ のチャネルで最大4台のハードディスクドライブベイ (SCSI ID2〜5)をサポートします。
内蔵オプション
SCSI モデル用 オンボード アレイコントローラ(内部 PCI-X 接続)
Smartアレイ6iコントローラ
＊SCSI 2Pモデルに標準搭載
＊オンボードのSmartアレイ6iコントローラに装着し、合計192MBにして ライトキャッシュを可能にするバッテリ付オプション
128MBバッテリ バックアップ式 ライト キャッシュ イネーブラ 346914-B21 20,000円 (税込 21,000円)
SAS モデル用 PCI-X バス対応 アレイコントローラ
◆PCI-X 133MHz対応アダプタは、DL385のサポートしているPCI-Xバスが1スロットのみ133MHz対応、他のスロットでは100MHzで動作します。
PCI-Xは従来のPCIとの下位互換性があるため、インストールされるアダプタのタイプによりPCIとPCI-Xのモードを自動的に切り替えます。
PCI-XスロットにPCIアダプタがインストールされると、同じバス上のアダプタがPCIバスとして動作します｡
これにより、PCIアダプタのPCI-Xバスでの動作、PCI-XアダプタのPCIバスでの動作が可能です。(いずれもPCIのスピードで動作します)
◆1つのチャネル上に内蔵型デバイス(本体に内蔵する場合)と外付型デバイスの両方を同時に接続することはできません。
必ず内蔵デバイスと外付デバイスとチャネルを分けて使用してください。
◆Smartアレイコントローラにケーブルは含まれません。コントローラ、デバイスに対応したケーブルが必要です。
◆ACU(Array Configuration Utility)の論理ドライブの容量拡張機能については、現在Windows 2000 SP3以降で使用可能です。
ただし、いくつかの条件を満たす必要があります。詳細は下記URLをご参照ください。
http://h50221.www5.hp.com/CPO_TC/customer_advisories/ca_servers/cats030329_01.html
◆RAID 6(ADG)(Advanced Data Guarding)は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でも データの保全性と可用性の提供が可能な機能です。(ハードディスクドライブの最少台数は4台)
◆SmartアレイP600コントローラを装着したProLiantサーバにWindows Server 2003をインストールする際は、Windows Server 2003 SP1統合版 CD-ROMメディアを使用してください。
＊SASモデルに標準搭載
＊SAS/SATA対応、x4ワイドSASポート×2
(内部専用ポート×1、内部/外部共有ポート×1のx4ワイドSASポート)
＊64ビット/133MHz PCI-X バス対応
＊256MBリード/ライトキャッシュ
＊標準でRAID 6(ADG)をサポート
＊外部共有ポートを外部ストレージに接続している場合は、外部共有ポートが 優先されるため内部共有ポートを使用できません。
この場合内蔵ドライブは内部専用ポートで4台までの接続となります。
内蔵オプション
＊256MBキャッシュを512MBにアップグレード(標準搭載のモジュールと交換) 512MBメモリアップグレードキット
372538-B21 80,000円 (税込 84,000円) SmartアレイP600コントローラ
337972-B21 92,000円 (税込 96,600円)
MSAシリーズ編 SAS
SFF8470
SCSI3.5
H SCSI3.5
H
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
H H
SAS
H H
SAS
＊外部コネクタVHDCI×1
＊PCIスロット×1占有
＊シンプレックスモードや他のアレイコントローラ でドライブケージ接続の時で内部接続用コネクタに 空きがある場合、
1チャネルの外部接続用に使用可能 外部SCSIコネクタケーブル 333370-B21 10,000円 (税込 10,500円)
MSAシリーズ編
H H
SCSI
H H
SCSI
H H
SATA
H H
SATA
(MSA50)
PCI-X バス対応アレイコントローラ
内蔵オプション
＊Ultra320 SCSI対応、シングルチャネル(内部接続用コネクタ×1)
＊64ビット/133MHz PCI-Xバス対応
＊64MBリードキャッシュ
◆SCSIモデルの内蔵ドライブケージをデュプレックスモードにする場合、オプションのSCSIコンフィギュレーションキット(364471-B21、2Pモデル には標準添付)が必要です。また、PCIスロットのアレイコントローラから内蔵ドライブケージに接続する場合、シンプレックス/デュプレックスに 関係なくこのキットが必要です。このキットには、デュプレックスモード用ターミネータとPCIカード接続用の長いSCSIケーブル×2本が含まれます。
このキットはハードディスクの項目のドライブケージのオプションをご覧ください。
◆PCI-X 133MHz対応アダプタは、DL385のサポートしているPCI-Xバスが1スロットのみ133MHz対応、他のスロットでは100MHzで動作します。
PCI-Xは従来のPCIとの下位互換性があるため、インストールされるアダプタのタイプによりPCIとPCI-Xのモードを自動的に切り替えます。
PCI-XスロットにPCIアダプタがインストールされると、同じバス上のアダプタがPCIバスとして動作します｡
これにより、PCIアダプタのPCI-Xバスでの動作、PCI-XアダプタのPCIバスでの動作が可能です。(いずれもPCIのスピードで動作します)
◆1つのチャネル上に内蔵型デバイス(本体に内蔵する場合)と外付型デバイスの両方を同時に接続することはできません。
必ず内蔵デバイスと外付デバイスとチャネルを分けて使用してください。
◆ACU(Array Configuration Utility)の論理ドライブの容量拡張機能については、現在Windows 2000 SP3以降で使用可能です。
ただし、いくつかの条件を満たす必要があります。詳細は下記URLをご参照ください。
http://h50221.www5.hp.com/CPO_TC/customer_advisories/ca_servers/cats030329_01.html
◆SmartアレイコントローラにSCSIケーブルは含まれません。コントローラ、デバイスに対応したケーブルが必要です。
◆RAID 6(ADG)(Advanced Data Guarding)は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でも データの保全性と可用性の提供が可能な機能です。(ハードディスクドライブの最少台数は4台)
MSAシリーズ編 VHDCI
＊Ultra320 SCSI対応、デュアルチャネル(内部接続用コネクタ×1、外部コネクタVHDCI×1)
＊64ビット/133MHz PCI-Xバス対応
＊64MBリードキャッシュ
Smartアレイ642コントローラ 291967-B21 70,000円 (税込 73,500円)
＊合計192MBにしてライトキャッシュを可能にするバッテリ付キャッシュメモリオプション 128MBバッテリ バックアップ式 ライト キャッシュ イネーブラ
351580-B21 20,000円 (税込 21,000円)
SCSI3.5
H SCSI3.5
H Smartアレイ641コントローラ
291966-B21 50,000円 (税込 52,500円)
H H
SCSI
H H
SCSI
H H
SATA
H H
SATA
ProLiant DL385
＊Ultra320 SCSI対応、デュアルチャネル(内部接続用コネクタ×2、外部コネクタVHDCI×2)
＊64ビット/133MHz PCI-Xバス対応
＊128MBリード/ライトキャッシュ
＊標準でRAID 6(ADG)をサポート
Smartアレイ6402/128 コントローラ 273915-B21 98,000円 (税込 102,900円)
＊Ultra320 SCSI対応、4チャネル(内部接続用コネクタ×2、外部コネクタVHDCI×4)
＊64ビット/133MHz PCI-Xバス対応
＊256MBリード/ライトキャッシュ
＊標準でRAID 6(ADG)をサポート
＊Smartアレイ6404コントローラは、2つのデュアルチャネルコントローラとして認識されます。
(内部/外部チャネル使用可能なコントローラと外部チャネルのみのコントローラ) したがって、3チャネル以上にまたがるRAIDアレイは構成できません。
＊デュアルチャネルに外部専用2チャネルを追加するためのキット(外部コネクタVHDCI×2)
＊追加の2チャネル分は外部専用の別コントローラとして認識されます。
したがって、3チャネル以上にまたがるRAIDアレイは構成できません。
＊キャッシュメモリ増強のため512MBメモリアップグレードキットが必要となります。
2ポート拡張キット 273911-B21 70,000円 (税込 73,500円)
PCI-X バス対応アレイコントローラ
内蔵オプション
MSAシリーズ編 Smartアレイ6404/256コントローラ
273914-B21 160,000円 (税込 168,000円)
＊128MBまたは256MBのキャッシュを512MBにアップグレード (標準搭載のモジュールと交換)
512MBメモリアップグレードキット 372538-B21 80,000円 (税込 84,000円)
◆SCSIモデルの内蔵ドライブケージをデュプレックスモードにする場合、オプションのSCSIコンフィギュレーションキット(364471-B21、2Pモデル には標準添付)が必要です。また、PCIスロットのアレイコントローラから内蔵ドライブケージに接続する場合、シンプレックス/デュプレックスに 関係なくこのキットが必要です。このキットには、デュプレックスモード用ターミネータとPCIカード接続用の長いSCSIケーブル×2本が含まれます。
このキットはハードディスクの項目のドライブケージのオプションをご覧ください。
◆PCI-X 133MHz対応アダプタは、DL385のサポートしているPCI-Xバスが1スロットのみ133MHz対応、他のスロットでは100MHzで動作します。
PCI-Xは従来のPCIとの下位互換性があるため、インストールされるアダプタのタイプによりPCIとPCI-Xのモードを自動的に切り替えます。
PCI-XスロットにPCIアダプタがインストールされると、同じバス上のアダプタがPCIバスとして動作します｡
これにより、PCIアダプタのPCI-Xバスでの動作、PCI-XアダプタのPCIバスでの動作が可能です。(いずれもPCIのスピードで動作します)
◆1つのチャネル上に内蔵型デバイス(本体に内蔵する場合)と外付型デバイスの両方を同時に接続することはできません。
必ず内蔵デバイスと外付デバイスとチャネルを分けて使用してください。
◆ACU(Array Configuration Utility)の論理ドライブの容量拡張機能については、現在Windows 2000 SP3以降で使用可能です。
ただし、いくつかの条件を満たす必要があります。詳細は下記URLをご参照ください。
http://h50221.www5.hp.com/CPO_TC/customer_advisories/ca_servers/cats030329_01.html
◆SmartアレイコントローラにSCSIケーブルは含まれません。コントローラ、デバイスに対応したケーブルが必要です。
◆RAID 6(ADG)(Advanced Data Guarding)は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でも データの保全性と可用性の提供が可能な機能です。(ハードディスクドライブの最少台数は4台)
VHDCI
SCSI3.5
H SCSI3.5
H
H H
SCSI
H H
SCSI
H H
SATA
H H
SATA
ファイバチャネルホストバスアダプタ
◆PCI-X 133MHzおよび266MHz対応アダプタは、DL385のサポートしているPCI-Xバスが1スロットのみ133MHz対応、他のスロットでは 100MHzで動作します。
PCI-Xは従来のPCIとの下位互換性があるため、インストールされるアダプタのタイプによりPCIとPCI-Xのモードを自動的に切り替えます。
PCI-XスロットにPCIアダプタがインストールされると、同じバス上のアダプタがPCIバスとして動作します｡
これにより、PCIアダプタのPCI-Xバスでの動作、PCI-XアダプタのPCIバスでの動作が可能です。(いずれもPCIのスピードで動作します)
◆EVA4000/6000/8000に接続の場合は、マルチパス構成が必須となるためホストバスアダプタは最低2枚必要です。
◆ストレージへの接続をマルチパス(冗長パス)接続する場合は、同種のホストバスアダプタで構成してください。
◆Linuxに関してサポートするディストリビューションなど詳細は、Linuxホームページ(http://www.hp.com/jp/linux)をご参照ください。
◆この他にもファイバチャネル ホストバスアダプタを各種ご用意しております。詳細はお問い合わせください。
◆ファイバチャネルストレージシステムの構成は、MSAシリーズ編およびストレージ製品システム構成図を参照してください。
SAN接続のテープストレージの構成は、テープライブラリ編、ストレージ製品システム構成図を参照してください。
◆ファイバチャネル接続テープライブラリ(EBS)でサポートされるバックアップソフトウェアは下記URLのEBS Compatibility Matrixをご参照ください。
http://h18006.www1.hp.com/products/storageworks/tapecompatibility.html
MSA1000、MSA1500、EVA4000/6000/8000、テープライブラリ(EBS)接続用
＊在庫限定
＊64ビット/133MHz PCI-Xバス対応
＊以下のOSをサポートします。
Windows 2000、Windows Server 2003、Linux
＊MSA1000のファームウェアV2に関してWindows環境では、
Windows 2000(SP3以降)、Windows Server 2003でサポート FCA2214ホストバスアダプタ
281541-B21 178,000円 (税込 186,900円) ストレージ製品
システム構成図 MSA1000、MSA1500
EVAシリーズ MSAシリーズ編
MSA1000 LCコネクタ
テープライブラリ編 LCコネクタ
＊在庫限定
＊64ビット/133MHz PCI-Xバス対応
＊デュアルチャネル仕様により最大400MB/sのパフォーマンスを提供します。
＊デュアルチャネルのため接続には2本のファイバチャネル ケーブルが必要です。
＊セキュアパス構成時には、ホストバスアダプタの冗長化のために最低2枚のホストバスアダプタが必要です。
＊以下のOSをサポートします。
Windows 2000、Windows Server 2003、Linux
＊MSA1000のファームウェアV2に関してWindows環境では、
Windows 2000(SP3以降)、Windows Server 2003でサポートします。
FCA2214DC ホストバスアダプタ 321835-B21 288,000円 (税込 302,400円)
FC FC
＊64ビット/266MHz PCI-Xバス対応
＊以下のOSをサポートします。
Windows 2000、Windows Server 2003、Linux
＊Linux2.4カーネル環境ではシングルパスのみをサポート FC2243 4Gbデュアル チャネルPCI-X 2.0 266MHz HBA
AD168A 234,000円 (税込 245,700円)
＊64ビット/266MHz PCI-Xバス対応
＊デュアルチャネル仕様により最大800MB/sのパフォーマンスを提供します。
＊デュアルチャネルのため接続には2本のファイバチャネル ケーブルが必要です。
＊セキュアパス構成時には、ホストバスアダプタの冗長化のために最低2枚のホストバスアダプタが必要です。
＊以下のOSをサポートします。
Windows 2000、Windows Server 2003、Linux
＊Linux2.4カーネル環境ではシングルパスのみをサポート
LCコネクタ
LCコネクタ FC1143 4Gbシングル チャネルPCI-X 2.0 266MHz HBA
AB429A 152,000円 (税込 159,600円)
＊64ビット/266MHz PCI-Xバス対応
＊以下のOSをサポートします。
Windows 2000、Windows Server 2003、Linux
FC1243 4Gbデュアル チャネルPCI-X 2.0 266MHz HBA AE369A 234,000円 (税込 245,700円)
＊64ビット/266MHz PCI-Xバス対応
＊デュアルチャネル仕様により最大800MB/sのパフォーマンスを提供します。
＊デュアルチャネルのため接続には2本のファイバチャネル ケーブルが必要です。
＊セキュアパス構成時には、ホストバスアダプタの冗長化のために最低2枚のホストバスアダプタが必要です。
＊以下のOSをサポートします。
Windows 2000、Windows Server 2003、Linux
LCコネクタ
LCコネクタ
FC2143 4Gbシングル チャネルPCI-X 2.0 266MHz HBA AD167A 152,000円 (税込 159,600円)
LTO SCSI LTO
FC
ProLiant DL385
ハードディスクドライブ
PCIスロット アレイコント ローラ接続
＊標準搭載
＊ホットプラグ対応ユニバーサルディスクドライブを 6台搭載可能
＊内蔵ドライブケージは、標準構成ではシンプレックス モード(6ハードディスクドライブ×1チャネル)です。
オプションのSCSIコンフィギュレーションキットの ターミネータボードによりデュプレックスモード (2ハードディスクドライブ×1チャネル(SCSI ID 0、1)、
4ハードディスクドライブ×1チャネル(SCSI ID 2〜5)) に 変更可能
＊デュプレックスモードの場合、SCSIチャネルを2チャネル使用
SCSI モデル用ホットプラグ対応ハードディスクドライブ
◆SASモデルは、ホットプラグ対応Ultra320 SCSIハードディスクドライブをサポートしません。
◆SCSI転送速度の異なるドライブやコントローラとの混在環境の場合には、それぞれのドライブやコントローラのSCSI転送速度で動作します。
◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要しますのでご注意ください。
36.4GBホットプラグ対応 15krpmユニバーサルディスクドライブ (Ultra320 SCSI、1インチハイト)
286776-B22 34,000円 (税込 35,700円)
72.8GBホットプラグ対応 10krpmユニバーサルディスクドライブ (Ultra320 SCSI、1インチハイト)
286714-B22 38,000円 (税込 39,900円)
72.8GBホットプラグ対応 15krpmユニバーサルディスクドライブ (Ultra320 SCSI、1インチハイト)
286778-B22 50,000円 (税込 52,500円)
146.8GBホットプラグ対応 10krpmユニバーサルディスクドライブ (Ultra320 SCSI、1インチハイト)
286716-B22 50,000円 (税込 52,500円)
Ultra320 SCSI 対応ドライブ
＊PCIカード接続用の長いSCSIケーブル×2本と 内蔵ドライブケージのデュプレックスモード用 ターミネータが同梱されたキット
＊PCIスロットのアレイコントローラからドライブ ケージに接続する場合、またはドライブケージの デュプレックスモード構成の場合もケージの モードに関係なく必要となります。
SCSIコンフィギュレーションキット 364471-B21 12,000円 (税込 12,600円) Smartアレイ
6iコントローラ 接続
Ultra320 SCSIドライブケージ
300GBホットプラグ対応 10krpmユニバーサルディスクドライブ (Ultra320 SCSI、1インチハイト)
350964-B22 100,000円 (税込 105,000円)
146.8GBホットプラグ対応 15krpmユニバーサルディスクドライブ (Ultra320 SCSI、1インチハイト)
347708-B22 86,000円 (税込 90,300円) SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H SCSI3.5
H SCSI3.5
H
300GBホットプラグ対応 15krpmユニバーサルディスクドライブ (Ultra320 SCSI、1インチハイト)
411089-B22 150,000円 (税込 157,500円)
＊在庫限定
SAS モデル用
ホットプラグ対応 SFF SAS/SATA ハードディスクドライブ
＊標準搭載
＊SFF SAS/ SATAホットプラグ対応ハードディスク ドライブを8台搭載可能
＊x4ワイドSASケーブル×2本標準添付
＊内蔵のSASケーブル1本で4台のドライブを サポート
5台以上のドライブ搭載時には2本使用
◆SCSIモデルは、SFF SAS/SATAホットプラグ対応ハードディスクドライブをサポートしません。
◆コントローラの外部共有ポートを外部ストレージに接続している場合は、外部共有ポートのデバイスを優先して検出するため内部共有ポートを 使用できません。そのため、ドライブは内部専用ポートで4台のまでの接続となります。
◆SFF SASドライブ、SFF SATAドライブの混在は可能です。
ただし、同じアレイグループ内ではSASドライブとSATAドライブの混在はできません。
◆システムの用途、使用環境にに応じて、適切なHDDの規格を選定いただくことをお勧めします。
Serial Attached SCSI HDD(SAS)とSerial ATA HDD(SATA)選定のポイントは、下記URLをご参照ください。
http://h50146.www5.hp.com/products/servers/proliant/storage/sata_sas.html
◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要しますのでご注意ください。
Smartアレイ P600コントローラ 接続
ホットプラグ対応 SFF SAS/SATAドライブケージ
60GBホットプラグ対応 5.4krpm 2.5” SATAハードディスクドライブ 379306-B21 28,000円 (税込 29,400円)
36GBホットプラグ対応 15krpm 2.5” SASハードディスクドライブ 431933-B21 46,000円 (税込 48,300円)
36GBホットプラグ対応 10krpm 2.5” SASハードディスクドライブ 375859-B21 34,000円 (税込 35,700円)
SFF SAS 対応ドライブ
SFF SATA 対応ドライブ
72GBホットプラグ対応 10krpm 2.5” SASハードディスクドライブ 375861-B21 42,000円 (税込 44,100円)
72GBホットプラグ対応 15krpm 2.5” SASハードディスクドライブ 431935-B21 66,000円 (税込 69,300円)
146GBホットプラグ対応 10krpm 2.5” SASハードディスクドライブ 431958-B21 70,000円 (税込 73,500円)
ProLiant DL385
DVD-ROM/FD ドライブ
＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当CD-ROMドライブとして使用可能です。
＊書き込みはCD-R最大24倍速､CD-RWは最大16倍速となります｡
＊Roxio社製ライティングソフトウェア標準添付
＊標準搭載CD-ROMドライブとの交換になります。
フロッピーディスクドライブ 364507-B21 6,000円 (税込 6,300円)
＊SCSIモデル専用
＊1.44MB/720KBフロッピーディスクドライブ
フロッピーディスクドライブ 393998-B21 6,000円 (税込 6,300円)
＊SASモデル専用
＊1.44MB/720KBフロッピーディスクドライブ
＊最大動作速度は次のとおりです。
CD-R 書込16倍/CD-RW 書込10 倍/CD-ROM 読出24倍/DVD 読出8倍/
DVD+R 書込4倍/DVD-R 書込4 倍/DVD-RW 書込2.4倍/DVD+RW 書込2.4倍
＊Roxio社製ライティングソフトウェア標準添付
＊標準搭載CD-ROMドライブとの交換になります。
薄型 DVD+R/RWドライブ 383975-B21 24,000円 (税込 25,200円)
＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当CD-ROMドライブとして使用可能です。
薄型8倍速DVD-ROMドライブ 264007-B21 19,000円 (税込 19,950円)
薄型 CD-RW/DVD-ROMコンボドライブ 331903-B21 20,000円 (税込 21,000円)
ネットワークカード
NC7782 デュアルポートPCI-X Gigabitサーバ アダプタ
＊オンボード イーサネット(10Base-T, 100Base-TX, 1000Base-T)
PCI-X バス対応ネットワークカード
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC7170 デュアルポート PCI-X Gigabitサーバ アダプタ
313881-B21 34,000円 (税込 35,700円)
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC7771 PCI-X Gigabitサーバ アダプタ
290563-B21 22,000円 (税込 23,100円)
イーサネット(1000Base-SX) NC310F PCI-X Gigabitサーバ アダプタ1000-SX
368169-B21 84,000円 (税込 88,200円)
＊LCコネクタ
◆PCI-Xバス対応ネットワークカードは64ビット/133MHz PCI-Xバス対応です。
DL385のサポートしているPCI-Xバスは、1スロットのみ133MHz対応、他のスロットでは100MHzで動作します。
イーサネット(10Base-T, 100Base-TX, 1000Base-T)
◆PCI-Xは従来のPCIとの下位互換性があるため、インストールされるアダプタのタイプによりPCIとPCI-Xのモードを自動的に切り替えます。
PCI-XスロットにPCIアダプタがインストールされると、同じバス上のアダプタがPCIバスとして動作します｡これにより、PCIアダプタの PCI-Xバスでの動作、PCI-XアダプタのPCIバスでの動作が可能です。(いずれもPCIのスピードで動作します)
◆NICのチーミング構成(ロードバランシング(SLB、TLB)、リダンダント構成)は、サーバに標準装備のNICを含め掲載されているイーサネットNICの 10、100または1000 Base-xxどうしの組み合わせで可能です。(リダンダント構成は異なる速度の組み合わせも可能です)
チーミング構成については以下のURLも参考にしてください。
http://h50146.www5.hp.com/products/servers/proliant/support/support_02/support02_03_02.html
PCI バス対応ネットワークカード
NC1020 Gigabitサーバ アダプタ 353377-B21 11,000円 (税込 11,550円)
＊32ビット33/66MHz PCIバス対応
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC150T PCI 4ポートスイッチ内蔵 Gigabitサーバ アダプタ
367132-B21 22,000円 (税込 23,100円)
＊32ビット33/66MHz PCIバス対応
＊1枚のカード上にGigabit対応の4ポートスイッチとPCI Gigabit NICを統合したアダプタ
＊外部スイッチを用意することなく、小規模なLAN構築が可能
＊NICチーミングのSLBはサポートされません。
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC340T 4ポート PCI-X Gigabitサーバ アダプタ
391661-B21 70,000円 (税込 73,500円)
＊PCI-X 133MHzスロットではサポートしません。100MHzスロットでサポートします。
ProLiant DL385
ラックオプション 電源
サーバマネージメント
＊オンボード
＊RJ-45マネージメントポートを標準装備
＊Integrated Lights-Out(iLO)の標準機能には、
仮想テキストコンソール、仮想電源ボタン、
仮想インジケータなどがあります。
オプションのIntegrated Lights-Out (iLO) Advanced Packを 購入し、ライセンスを入力することで、拡張機能の 仮想グラフィカルコンソールと仮想フロッピードライブ、
仮想CD機能が利用可能となります｡
◆リモートInsightボードLights-Out Edition Ⅱ/ Integrated Lights-Outは､
リモートコンソール機能により標準的なブラウザを使用してネットワーク クライアントからリモートでサーバのグラフィカルな制御*1が行えます。
サーバ本体やOSの状態に依存することなく、管理者のデスクトップから キーボード/マウスを使用したサーバの操作を行うことが可能です。
◆RASサーバ等を経由して遠隔サーバの管理も可能
◆サーバの電源投入、切断、再起動をはじめ、ファームウェアの アップデート*1や、仮想デバイスによるオペレーティングシステムの インストールの制御*1、トラブルシューティング機能などの実行が可能
＊1：Integrated Lights-Outの場合は､オプションの
Integrated Lights-Out(iLO) Advanced Packが必要です。
◆iLOのファームウェア自身のアップデート/アップグレードは無償です。
ただし、新型番の有償ライセンスAdvanced(452141-B21)では、現在公開 されている最新バージョン1.91への更新は無償ですが、それ以降の アップグレードで引き続き有償機能(Advanced)を使用する場合は、
アップグレードライセンス(有償)が必要になります。
(パッチなど機能変更を伴わないアップデートは、今後も無償です)
◆旧型番の有償ライセンスAdvanced(263825-B21)の契約内容は今後も 変わりません。新しいバージョンのファームウェアを無償で使用できます。
◆Insight Control EnvironmentまたはiLO Power Management Packとして購入 した場合、テクニカル サポートとアップグレードは、Advancedを含む すべてのソフトウェアに提供されます。
◆ProLiantサーバ管理ツールについて詳しくは下記URLを参照してください。
http://h50146.www5.hp.com/products/servers/proliant/essentials/
◆HP ProLiant サーバの管理ソフトウェアであるHP ProLiant Essentialsの中 から、SIM, iLO, RDPを中心にご紹介する「速習！HP ProLiant Essentials 管理ソフトウェア入門〜前編」コースがあります。
詳しくは下記URLを参照してください。
http://h50146.www5.hp.com/services/education/teiki/seihin/YS61311.html Integrated Lights-Out Advanced Pack
1サーバ ライセンス 452141-B21 48,000円 (税込 50,400円)
＊Integrated Lights-Out(iLO)の機能拡張するための ライセンス キー (サーバ1台分)
＊在庫限定
＊PCI-Xスロットに搭載
＊グラフィカル リモートコンソール機能を標準装備
＊RJ-45マネージメントポート、外部電源用ACアダプタ(100V)を 標準装備
リモートInsightボード Lights-Out Edition Ⅱ 227251-371 70,000円 (税込 73,500円)
＊丸穴ラックに搭載したDL385を、輸送時やラック移動時に 固定するためのキット
輸送用キット 371482-B21 2,000円 (税込 2,100円)
Integrated Lights-Out(iLO)
＊ホットプラグ対応、電源を二重化する際に必要
＊1個追加可能
＊100V用NEMA5-15P電源コード、
200V用C13-C14電源コード(200V PDU、UPS用) 各1本標準添付
リダンダントパワーサプライ 355892-001 40,000円 (税込 42,000円)
＊ホットプラグ対応、ファンを二重化する際に必要
＊1組追加可能
リダンダントファン 293048-B21 20,000円 (税込 21,000円)
HP Care Pack サービス
標準保証：
◆標準保証は、3年間翌日オンサイトサービスです。
ただし、SATAハードディスクドライブには、搭載されるシステムの保証期間にかかわらず、1年間のパーツ保証が適用されます。
◆修理受付時間、診断サービス提供時間、オンサイト提供時間は、月曜日〜金曜日9:00−17:00(祝祭日および年末年始を除く)となります。
◆緊急性の高いサポート対応をご希望の場合には、HP Care Pack保証アップグレードを以下よりご購入ください。
製品名 型番 税抜 税込 サービス内容
インストレーション ハードウェア設置 標準時間 ProLiant DL38x用
U4554E 50,000円 52,500円
・サーバ筐体内蔵用オプションハードウェア製品組込み
・サーバ筐体設置またはラックへのラッキング (注1)
・同時購入され同時設置されるサーバ用モニタ製品、コンソールスイッチ設置
・SmartアレイによるRAIDセットディスク構成設定
・Integrated Lights-Out(iLO)/リモートInsightボードへのネットワークインターフェース 設定
・iLO Advanced Pack/Select Packキー適用
・Inteligent Networking Pack、Accelerated iSCSI Pack、RDMA Pack キー適用 (注2）
(注1) サーバ新規ラッキングに伴う既存ラック側のレイアウト変更作業は対象外です
(注2) OS上での作業に付き、本作業が必要な場合はHP Care Packインストレーション
サービス スタートアップOSインストールとの同時実施が必要です。
＊インストレーションサービス受付時間：
HP Care Pack インストレーションサービスを購入後、サービスを当社受付先までお申込みいただく必要があります。
月曜日〜金曜日／8:45〜17:30 (祝祭日および年末年始を除く)
受付時間以降のお申込み分につきましては翌営業日受付扱いとさせていただきます。
＊インストレーションサービス提供時間：月曜日〜金曜日／8:45〜17:30 (祝祭日および年末年始を除く)
＊詳細は右記URLをご参照ください。 http://h50146.www5.hp.com/services/ps/carepack/fixed/isi.html
HP Care Pack インストレーションサービス ProLiant DL385 用
製品名 型番 税抜 税込 サービス内容／対応時間
3年ProLiant用 UD777E 162,000円 170,100円 4年ProLiant用 UD778E 216,000円 226,800円 5年ProLiant用 UD779E 270,000円 283,500円
ハードウェアオンサイト(4時間対応 標準時間または4時間対応 24x7) をアップグレード(ハードウェアオンサイトとの同時購入オプションサービス)
・サービス時間：同時購入されるハードウェアオンサイト
(4時間対応 標準時間または4時間対応 24x7)の応答/コール受付時間に準ずる
＊サーバの障害発生時にあらかじめ収集したサーバ構成情報、障害履歴を活用し、スムーズな障害対応を可能にします。
＊お客様の障害管理担当者(Named Account Incident Manager)をアサインし、障害の対応状況の管理、および速やかな解決を支援します。
HP Care Pack プライオリティサポート ProLiant 用
製品名 型番 税抜 税込 サービス内容／対応時間
4時間対応 標準時間 3年 UB020E 60,000円 63,000円 4時間対応 標準時間 3年、HD返却不要 UH332E 86,700円 91,035円 4時間対応 標準時間 4年 UB021E 135,600円 142,380円 4時間対応 標準時間 5年 UB022E 203,000円 213,150円 4時間対応 標準時間 5年、HD返却不要 UH333E 246,100円 258,405円
標準保証の内容を3〜5年間のハードウェアオンサイト 4時間対応 標準時間にアップグレード
・受付/障害診断時間：月曜日〜金曜日 8:45−17:30 (祝祭日および年末年始を除く)
・オンサイト作業：17:30までに電話を受けた案件は 原則4時間対応
4時間対応 24x7 3年 U4545E 100,000円 105,000円 4時間対応 24x7 3年、HD返却不要 UD940E 126,700円 133,035円 4時間対応 24x7 4年 U8118E 203,600円 213,780円 4時間対応 24x7 5年 U8084E 307,300円 322,665円 4時間対応 24x7 5年、HD返却不要 UH106E 350,400円 367,920円
標準保証の内容を3〜5年間のハードウェアオンサイト 4時間対応 24x7にアップグレード
・受付/障害診断時間：24時間7日間 (年中無休)
・応答時間：原則4時間対応
＊HD返却不要サービスは、通常のハードウェアオンサイトでは、修理交換により取り外された部品はHPの所有となりますが、
本サービスでは、交換により取り外されたHD(ハードディスクドライブ)をHPの所有とせず、お客様の所有とする権利を付与します。
具体的には、従来のハードウェアオンサイトに加え、交換作業担当者が修理交換後の当該HDを持ち帰らずにお客様にお引渡しするサービスです。
HP Care Pack ハードウェアオンサイト ProLiant DL385 用
◆本料金に含まれるサービス範囲は本体および本体筐体に内蔵されるオプション製品の他、19インチ以下のCRT/TFTモニタおよび接続される HP製UPSとなります。20インチ以上のCRT/TFTモニタ製品および外付けオプション製品については各システム構成図を参照してください。
◆お客様登録申請はハードウェア製品本体購入から10日以内に完了していただく必要があります。
◆本サービスの提供期間は製品本体ご購入日より数えて3年間、4年間、5年間となります。(製品本体ご購入日が保証開始日となります)
地域により応答時間に制限がある場合があります。HP Care Packに関する詳細は右記URLを参照してください。 http://www.hp.com/jp/carepack/
◆HP Care Packプライオリティサポートは単独購入はできません。対象ハードウェア製品用の同年数のハードウェアオンサイト(4時間対応 標準時間 または4時間対応24x7)と同時にご購入ください。また、対象となるシステム（サーバとそれにDAS接続されているストレージ製品）の全ての製品に HP Care Packプライオリティサポートをご購入して頂く必要があります。詳細は右記URLを参照してください。 http://www.hp.com/jp/p_sup
保証アップグレード
インストレーションサービス
ProLiant DL385
ProLiant DL385 全モデル
PC3200 メモリ キットと、PC2700 メモリ キットの混在はできません。
標準メモリ
1GB の PC3200 レジスタ付き DDR SDRAM DIMM メモリ キット(512MB SDRAM DIMM×2)が インストールされています。 (1CPU 構成でも、 2CPU 構成でも可能 )
バンクA バンクB バンクC バンクD
スロット
1 2 3 4 5 6 7 8
標準
1GB 512MB 512MB1CPU 構成時、標準メモリにオプションのメモリを追加した場合 (PC3200)
オプションの PC3200 レジスタ付き DDR SDRAM DIMM メモリ キットを追加すると、最大 5GB までのメモリを 搭載できます。 ( バンク C 、 D への搭載は 2CPU 構成が必要 )
バンクA バンクB バンクC バンクD
スロット
1 2 3 4 5 6 7 8
最大
5GB 2048MB 2048MB 512MB 512MB1CPU 構成時、標準メモリをオプションのメモリと交換した場合 (PC3200)
標準の 1GB メモリ キット(512MB DIMM×2)をオプションの PC3200 レジスタ付き DDR SDRAM DIMM メモリ キットと交換すると、最大 8GB までのメモリを搭載できます。 ( バンク C 、 D への搭載は 2CPU 構成が必要 )
バンクA バンクB バンクC バンクD
スロット
1 2 3 4 5 6 7 8
最大
8GB 2048MB 2048MB 2048MB 2048MB2CPU 構成時、標準メモリにオプションのメモリを追加した場合(PC3200)
オプションの PC3200 レジスタ付き DDR SDRAM DIMM メモリ キットをセカンドプロセッサ側に搭載します。
(メモリ キットが 2 組の場合、バンク A ではなくバンク D に搭載)
バンクA バンクB バンクC バンクD
スロット
1 2 3 4 5 6 7 8
例：
2GB 512MB 512MB 512MB 512MB搭載優先順位 ③ ① ④ ②
2CPU 構成時、標準メモリをオプションのメモリと交換した場合
標準の 1GB メモリ キット (512GB DIMM × 2) をオプションの PC3200 レジスタ付き DDR SDRAM DIMM メモリ キットと交換すると、最大 16GB までのメモリを搭載できます。
バンクA バンクB バンクC バンクD
スロット
1 2 3 4 5 6 7 8
最大
16GB(PC3200) 2048MB 2048MB 2048MB 2048MB 2048MB 2048MB 2048MB 2048MB最大
32GB(PC2700) 4096MB 4096MB 4096MB 4096MB 4096MB 4096MB 4096MB 4096MB注：この図は可能なメモリ構成すべてを表したものではありません。
日本ヒューレット・パッカードが提供するメモリオプションは以下のとおりです：
