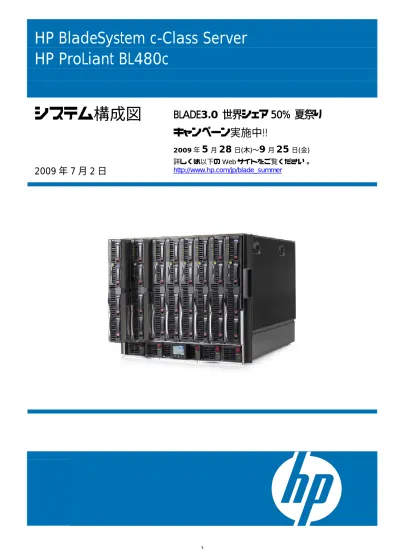

1
HP BladeSystem c-Class Server
HP ProLiant BL480c
システム構成図
2009 年 7 月 2 日
BLADE3.0 世界シェア 50% 夏祭り
キャンペーン実施中!!
2009 年
5
月
28
日(木)∼
9
月
25
日(金)
詳しくは以下の Web サイトをご覧ください。
http://www.hp.com/jp/blade_summer
O
(限)：在庫限定ProLiant BL480c サーバーブレード
製品名 ProLiant BL480c モデル名 DC XX5260 3.33/1x6M 2P 4GB P400i QC XE5430 2.66/2x6M 1P 2GB P400i QC XX5460 3.16/2x6M 2P 4GB P400i 製品番号 461606-B21 (限) 459499-B21 (限) 459496-B21 (限) プロセッサータイプ インテル Xeon プロセッサー X5260 3.33GHz インテル Xeon プロセッサー E5430 2.66GHz インテル Xeon プロセッサー X5460 3.16GHz 標準搭載数 2P/4C 1P/4C 2P/8C プロ セッサー マルチプロセッサー対応 2P/4C 2P/8C キャッシュメモリ/CPU 1×6MB L2 キャッシュ 2×6MB L2 キャッシュ チップセット Intel 5000P (1333MHz FSB) 標準 4GB 2GB 4GB メモリ(PC2-5300 FB-DIMM DDR2-667) 最大 64GB ハードディスク ドライブベイ 4 (スモール フォーム ファクター(SFF) ホットプラグ対応) ディスクコントローラー Smart アレイ P400i コントローラー(オプションでバッテリ バックアップ式ライト キャッシュに対応) 標準 ディスクレス ディスク サブ システム ハードディスク ドライブ 最大 (内蔵) 1.2TB (300GB 2.5 インチ SAS×4 台) / 1TB (250GB 2.5 インチ SATA×4 台) 拡張スロット BladeSystem c-Class 専用 PCI Express 接続メザニンスロット×3 (TypeⅠ×1、TypeⅡ*2×2) ネットワーク(オンボード)4 (2×NC373i マルチファンクション Gigabit ネットワーク アダプター(PXE サポート)、 1×NC326i デュアルポート Gigabit ネットワーク アダプター(PXE サポート))、
1×iLO2 リモート管理用(10/100)ポート 省エネ法に基づくエネルギー消費効率*1 b 区分 0.0047 b 区分 0.0030 b 区分 0.0026 フォームファクター サーバーブレード 重量 9.53kg (最大) OS サポート
Windows 2000 Server/Advanced Server、Windows Server 2003 Web/Standard/Enterprise/Datacenter Edition*3、
Windows SBS 2003、Windows CCS 2003、
Windows Server 2008 Hyper-V/Web Server/Standard/Enterprise/Datacenter/HPC、 Windows SBS 2008 Standard/Premium、Windows EBS 2008 Standard/Premium、
Linux*4、VMware ESX/ESXi*5、Citrix XenServer*6
＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
＊2：HP BladeSystem c-Class サーバーブレードの TypeⅡメザニンスロットは、TypeⅡメザニンカード専用ではなく、TypeⅠと TypeⅡメザニンカードが使用可能です。 ＊3：Windows Server 2003 をインストールする際は、Windows Server 2003 SP1 以上の統合版メディアを使用してください。
＊4：動作確認済みLinuxディストリビューションは右記Webサイトをご参照ください。http://www.hp.com/jp/linux ＊5：サポートされるバージョン、プロセッサーについては、最新の VMware 社のマトリクスをご確認ください。 ＊6：サポートされるバージョン、プロセッサーについては、最新の Citrix 社のマトリクスをご確認ください。 製品の詳細については右記Webサイトをご参照ください。http://www.hp.com/jp/proliant/
〔ストレージベイ〕
HP ProLiant BL480c サーバーブレード
① アクセスパネル ② PC2-5300 FB-DIMM DDR2-667 メモリスロット×12 ③ インテル Xeon プロセッサー(最大 2 基) ④ スモール フォーム ファクター(SFF)ホットプラグ対応ドライブベイ(最大 4 台搭載可能) ⑤ ローカル I/O コネクター ⑥ Smart アレイ P400i コントローラー ⑦ メザニン スロット(TypeⅠメザニン用 1 個と TypeⅡメザニン用 2 個) 2.5 SAS H 2.5 SAS H 1∼4 SATA2.5 H 2.5 SATA HO
VERVIEW
ProLiant BL480c
3BladeSystem c-Class における OS インストールの概要
①KVM I/F アダプターを使ったコンソール接続と USB デバイスからのロード
(従来のラックマウント型サーバー同様の
インストール方法)
②iLO2 のリモートコンソールとローカルケーブル接続の USB デバイスからのロード
③iLO2 のリモートコンソールと iLO2 仮想ドライブからのロード
メディアの入替えも含み、完全に
リモートサイトからインストールが可能
＊iLO2 仮想ドライブはサーバー物理 OS で USB ドライブのサポートが必要④デプロイメント サーバーからのロード
複数のサーバーへのインストールや
リファレンスサーバーのイメージの
コピーインストールなどが容易に
なります。
⑤Onboard Administrator の共有 DVD ドライブからのロード (推奨)
接続図については、c3000 または c7000 Infrastructure Component システム構成図をご覧ください。
BladeSystem c-Class サーバー デプロイメント サーバーよりロード ネットワーク (一般 NIC のセグメント) RDP サーバー or ICE サーバーSmartStart CD
BL サーバー前面 SUV ポートへ接続 BladeSystem c-Class サーバー ※注：VM 付コンソールスイッチの仮想メディアはサポートされません。 HP KVM サーバ コンソールスイッチ USB ×1 ポート USB-DVD ドライブ TFT7600 ラックマウント型 キーボード/モニター AF605A c-Class Cat5 KVM I/F アダプターSmartStart CD
リモート PC BladeSystem c-Class サーバー iLO2 の仮想ドライブを サーバーへ割り当て ブラウザー経由で iLO2 のリモート コンソールへ接続 ネットワーク (OA や iLO2 のセグメント) BL サーバー前面 SUV ポートへ接続 SUV ローカル I/O ケーブル USB×2 ポート USB-DVD ドライブ USB-FD ドライブ リモート PC BladeSystem c-Class サーバー ネットワーク (OA や iLO2 のセグメント) ブラウザー経由で iLO2 のリモート コンソールへ接続SmartStart CD
O
サーバーブレード
ProLiant BL480c システム構成図
＊Linux使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本HPのLinuxホームページ(http://www.hp.com/jp/linux/)に掲載の ｢Linux システム構成図」および「ハードウェア」の項目をご覧ください。このシステム構成図では、サーバーブレード構成のみを参照し、その他の BladeSystem c-Class コンポーネントは、
BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
◆ProLiant BL480c サーバーブレードには、BladeSystem c3000/c7000 エンクロージャー、インターコネクト モジュールが必要です。 また、ラックマウント型エンクロージャーにはラック 10000/5000 シリーズ (c7000 は S10614 ラック未対応) が必要です。 (ラックフリー(ラックに搭載しない床置きの環境)での利用も可能)
◆デュアルポート ファイバーチャネル アダプターにより、外部接続のファイバーチャネル SAN ストレージをサポート(インターコネクトの 要件はストレージのサポート情報参照)
◆ブレードサーバーには、通常キーボード、マウス、モニターは接続されません。サーバーの管理は Integrated Lights-Out 2 (iLO2)から遠隔 操作されます。BladeSystem c3000/c7000 エンクロージャーに付属の SUV I/O ケーブルを接続することで、メンテナンスや初期設定時などに サーバーブレード毎にモニターや USB キーボード、USB マウスをローカルに接続することが可能です。
(c3000/c7000 エンクロージャーの KVM オプションについては BladeSystem c3000 または c7000 Infrastructure Component システム構成図を 参照) ◆ラック環境における最適化については以下の資料をご参照ください。 http://h50146.www5.hp.com/products/servers/proliant/whitepaper/wp019_040430/index.html
ProLiant BL480c
Dual Core X-X5260 3.33GHz x2 1x6MB L2 4GB メモリ
ホットプラグ SAS SA-P400i モデル
461606-B21 520,000 円
(税込 546,000 円)デュアルコア モデル
ProLiant BL480c サーバーブレードProLiant BL480c
Quad Core X-E5430 2.66GHz x1 2x6MB L2 2GB メモリ
ホットプラグ SAS SA-P400i モデル
459499-B21 318,000 円
(税込 333,900 円)クアッドコア モデル
ProLiant BL480c
Quad Core X-X5460 3.16GHz x2 2x6MB L2 4GB メモリ
ホットプラグ SAS SA-P400i モデル
459496-B21 575,000 円
(税込 603,750 円)プロセッサー
◆システムボードのプロセッサー ソケットへインストール ◆プロセッサーを追加する際には、同じクロック周波数、同じコア数、 同じキャッシュサイズ、同電圧のプロセッサーでアップグレード ◆Xeon 5100 (DC)シリーズ モデルは、Xeon 5200 (DC)、 5300 (QC)、5400 (QC) シリーズのプロセッサーへのアップグレード はできません。 ◆サーバーブレード毎に最大 2 基搭載可能(標準搭載含む) Xeon E5430 2.66GHz 2x6MB L2 Quad Coreプロセッサオプションキット 459504-B21 80,000 円 (税込 84,000 円)
＊在庫限定
＊在庫限定
5
メモリ
◆サーバーブレード毎に最大 6 組のメモリキットを搭載可能 ◆各メモリキットは混在可能です。 ◆メモリキットは 2 枚 1 組で各バンク毎にインストールしてください。 ◆16GB メモリ キットを使用した場合でも、Chipset の上限により物理搭載メモリは最大 64GB までのサポートになります。 ◆BL480c は次のアドバンスト メモリプロテクションをサポートします。 ・アドバンスト ECC メモリ ・オンライン スペア メモリ ・ミラーメモリ ◆アドバンスト ECC メモリでは最大 64GB アクティブメモリ、 オンラインスペアメモリ構成では最大 48GB アクティブメモリと 16GB スペアメモリ(ブランチ毎に 2 ランク分のスペアメモリ)、 ミラーメモリ構成では最大 32GB アクティブメモリと 32GB ミラーメモリをサポートします。 ◆デュアルランクメモリは 1 つの DIMM のスペースに 2 つの DIMM コンポーネントを配置して、メモリ密度を改善する技術を採用したメモリです。 詳細は以下 Web サイトを参照ください。 メモリテクノロジーの進化：システムメモリ テクノロジーの概要 技術概要、第 4 版(P.3) http://www.compaq.co.jp/products/servers/proliant/whitepaper/wp034_050501/index.html ◆OS により最大メモリ容量に制限があります。メモリの構成方法・要件は、次の頁をご参照ください。
1GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x512MB) 397409-B21 12,000 円 (税込 12,600 円) 2GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x1GB) 397411-B21 18,000 円 (税込 18,900 円) ＊2GB モデルに 1 組、4GB モデルに 2 組 標準搭載 ＊デュアルランクメモリ ＊シングルランクメモリ 2GB PC2-5300 FB-DIMM DDR2-667 LP メモリ キット (2x1GB) 461826-B21 18,000 円 (税込 18,900 円) ＊シングルランクメモリ ＊低消費電力メモリ 4GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x2GB) 397413-B21 24,000 円 (税込 25,200 円) ＊デュアルランクメモリ 8GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x4GB) 397415-B21 48,000 円 (税込 50,400 円) ＊デュアルランクメモリ 4GB PC2-5300 FB-DIMM DDR2-667 LP メモリ キット (2x2GB) 461828-B21 24,000 円 (税込 25,200 円) ＊デュアルランクメモリ ＊低消費電力メモリ 8GB PC2-5300 FB-DIMM DDR2-667 LP メモリ キット (2x4GB) 466440-B21 48,000 円 (税込 50,400 円) ＊デュアルランクメモリ ＊低消費電力メモリ 16GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x8GB) 413015-B21 300,000 円 (税込 315,000 円) ＊デュアルランクメモリアレイコントローラー
ホットプラグ対応 ハードディスク ドライブ ＊オンボード ＊SAS 対応、x4 ワイド SAS ポート×1 ＊256MB リード キャッシュ ＊標準で RAID 0、1、1+0、5 をサポート バッテリ バックアップ式ライト キャッシュ アップグレードキットを 追加することにより RAID 6(ADG)に対応 ＊標準の 256MB リード キャッシュをバッテリ バックアップ式 ライト キャッシュにアップグレードするオプション (バッテリはコントローラーあたり 1 個) バッテリ バックアップ式 ライト キャッシュ アップグレードキット 383280-B21 12,000 円 (税込 12,600 円) Smart アレイ P400i コントローラー ＊標準の 256MB リード キャッシュを 512MB にアップグレードし、 且つバッテリ バックアップ式ライト キャッシュを可能にするオプション (バッテリはコントローラーあたり 1 個) 512MB バッテリ バックアップ式 ライト キャッシュ アップグレードキット 405148-B21 36,000 円 (税込 37,800 円) 2.5 SAS H 2.5 SAS H 2.5 SATA H 2.5 SATA H ◆メモリの構成方法、要件は以下になります。 メモリ構成方法 ブランチ 0 ブランチ 1 構成 バンク A 1A、4A バンク C 2C、5C バンク E 3E、6E バンク B 7B、10B バンク D 8D、11D バンク F 9F、12F 1 ○ ― ― ― ― ― 2 ○ ― ― ○ ― ― 3 ○ ○ ― ○ ― ― 4 ○ ○ ― ○ ○ ― 5 ○ ○ ○ ○ ○ ― アドバンスト ECC メモリ 6 ○ ○ ○ ○ ○ ○ 1 ○ ○ ― ― ― ― 2 ○ ○ ○ ― ― ― 3 ○ ○ ― ○ ○ ― 4 ○ ○ ○ ○ ○ ― オンライン スペア メモリ 5 ○ ○ ○ ○ ○ ○ 1 ○ ― ― ○ ― ― 2 ○ ○ ― ○ ○ ― ミラーメモリ 3 ○ ○ ○ ○ ○ ○ 構成要件 ・オンライン スペア メモリ 各ブランチ内(バンク A と C と E または バンク B と D と F)は同じメモリキットを取り付ける必要があります。 ・ミラーメモリ バンク A と B は同じメモリキットを取り付ける必要があります。 バンク C と D は同じメモリキットを取り付ける必要があります。 バンク E と F に取り付ける場合も同じメモリキットを取り付ける必要があります。サーバー内蔵ディスク用アレイコントローラー
7 ＊PCI Express x8、TypeⅠメザニン カード(メザニンスロット 2 へ搭載を推奨) ＊x2 SAS 3Gbps ポート×4 ＊インターコネクトに 3Gb SAS BL スイッチが必要 ＊MSA2000sa、MSA2300sa、MDS600 および SAS テープオートローダー/ライブラリ接続用 ＊MSA2000sa/MSA2300sa の場合、SAS ホストバスアダプターとして機能します。 (RAID 機能は MSA2000sa/MSA2300sa 側で提供) ＊MDS600 の場合、アレイコントローラーとして以下の機能がサポートされます。 ＊256MB リード キャッシュ ＊標準で RAID 0、1、1+0 をサポート Smart アレイ P700m/256 コントローラ 507925-B21 28,000 円 (税込 29,400 円)
外部 SAS ストレージ接続用アレイコントローラー
MDS600 システム構成図、 ストレージ製品 システム構成図 MSA2000 MSA2300 インターコネクト モジュール ベイ経由 H H SAS H H SAS テープオートローダー/ ライブラリ編 LTO SAS＊PCI Express x8、TypeⅠメザニン カード(メザニンスロット 2 へ搭載を推奨) ＊x2 SAS 3Gbps ポート×4 ＊インターコネクトに 3Gb SAS BL スイッチが必要 ＊MSA2000sa、MSA2300sa、MDS600 および SAS テープオートローダー/ライブラリ接続用 ＊MSA2000sa/MSA2300sa の場合、SAS ホストバスアダプターとして機能します。 (RAID 機能は MSA2000sa/MSA2300sa 側で提供) ＊MDS600 の場合、アレイコントローラーとして以下の機能がサポートされます。 ＊512MB リード キャッシュ ＊標準で RAID 0、1、1+0、5 をサポート ライト キャッシュ バッテリを追加することにより RAID 6 (ADG)、オンライン拡張、RAID 変更に対応 ◆BL480c で Smart アレイ P700m コントローラーは、1 枚までサポートされます。(メザニンスロット 2 へ搭載を推奨) ◆MDS600 の接続では、RAID レベルの豊富な 512MB キャッシュ搭載の Smart アレイ P700m/512 コントローラーが推奨されます。 さらに BBWC 用バッテリ(452348-B21)を搭載することを推奨します。
◆Smart アレイ P700m コントローラーには、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに SAS 型のインターコネクト モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
◆3Gb SAS BL スイッチには、MDS600 と MSA2000sa または MSA2300sa の混在接続はできません。
◆MDS600 の接続には、以下のファームウェアが必要です。MDS600 F/W 2.54 以降、3Gb SAS BL スイッチ F/W 2.0.46 以降、Smart アレイ P700m コントローラーF/W 6.66 以降、OA モジュール F/W 2.51 以降
◆BladeSystem c7000 エンクロージャーのセンタープレーンの配線マッピングは FC-HBA の項の図のようになっており、各サーバーブレード内の メザニンカードの構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。
また、同じエンクロージャー内の各サーバーブレード内のメザニンカードも、それぞれのサーバーブレードで構成順番を統一する必要があります。 BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Component システム構成図を参照してください。 ＊Smart アレイ P700m/512 コントローラーでバッテリ バックアップ式 ライト キャッシュを可能にするオプション(バッテリはコントローラーあたり 1 個) ＊このキットに同梱されるハードディスク ブランク バッテリ ケースは使用しません。 BL480c ではキットに同梱されるベルクロ テープでサーバー内壁に固定します。 HP Smart アレイ BBWC 用バッテリ(薄型) 452348-B21 8,000 円 (税込 8,400 円) Smart アレイ P700m/512 コントローラー 508226-B21 88,000 円 (税込 92,400 円)
ストレージ ブレード
H H SAS H H SAS ＊フルハイトの c-Class サーバーブレード専用 ＊メザニン スロット 3 に搭載し、エンクロージャー内の 隣接ベイのストレージブレードへ PCI Express を スルーさせるカード(下図参照) メザニン パススルー カード 431643-B21 21,000 円 (税込 22,050 円) StorageWorks SB40c ストレージブレード 411243-B21 220,000 円 (税込 231,000 円) ＊内部に Smart アレイ P400/256 コントローラー バッテリ バックアップ式ライト キャッシュ付きを搭載 ＊ホットプラグ対応 SFF(2.5 インチ) SAS/SATA ドライブを最大 6 台搭載可能 ＊標準で RAID 0、1、1+0、5、6 (ADG)をサポート ＊エンクロージャー内の隣接ベイのサーバーブレードと PCI Express でダイレクト接続(下図参照) StorageWorks SB40c ストレージブレード SB40c ストレージブレードと FH サーバーブレードの PCI Express 接続 SB40c ストレージブレードと FH サーバーブレードの 接続される隣接ベイ(緑枠の左右逆も可) 上図は c7000 エンクロージャーの場合 ◆1 台のサーバーブレードに対して、SB40c ストレージブレードとテープブレードと PCI 拡張ブレードの混在構成はできません。いずれか 1 つの構成と なります。 ◆フルハイトのサーバーブレードの場合、SB40c ストレージブレードは下のベイに搭載されます。その上のベイにハーフハイトのサーバーブレードを 搭載可能です。ただし、SB40c ストレージブレード取外し時にはその上のハーフハイトブレードも取り外す必要があります。◆BladeSystem c3000 エンクロージャーの場合の搭載ベイについては、HP BladeSystem c3000 Infrastructure Component システム構成図を参照して ください。 ◆BladeSystem c3000 エンクロージャーを S10614 ラックに搭載する場合、SB40c ストレージブレードの取り外しレバーがラック前面ドアと干渉する ため、ラック前面ドアを外した状態でのみ搭載可能です。 ホットプラグ対応 ハードディスク ドライブ 2.5 SAS H 2.5 SAS H 2.5 SATA H 2.5 SATA H ＊SB40c に 10krpm 300GB SAS ハードディスク ドライブを 4 台搭載済みモデル ＊オプションでホットプラグ対応 SFF(2.5 インチ) SAS/SATA ドライブを 2 台追加可能 StorageWorks SB40c 300GB-SAS 4 本バンドル AP762A 460,000 円 (税込 483,000 円) エンクロージャー バックプレーン サーバーブレード
9
ハードディスクドライブ
SAS2.5 H 2.5 SAS Hホットプラグ対応ハードディスクドライブ
Smart アレイ P400i コントローラー接続 ＊ホットプラグ対応 SFF(2.5 インチ) SAS/SATA ドライブを最大 4 台搭載可能 サーバーブレード内 SFF SAS/SATA ドライブケージ SB40c ストレージ ブレード接続 ＊ホットプラグ対応 SFF(2.5 インチ) SAS/SATA ドライブを最大 6 台搭載可能 SB40c ストレージブレード内 SFF SAS/SATA ドライブケージ H H SAS H H SAS 2.5 SATA H 2.5 SATA HSFF SAS 対応ドライブ
36GB 15krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 418369-B21 38,000 円 (税込 39,900 円) ＊デュアルポート対応ドライブ 72GB 10krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 384842-B21 30,000 円 (税込 31,500 円) ＊デュアルポート対応ドライブ ◆デュアルポート対応 SAS ハードディスクドライブは、 BL480c、SB40c ではシングルポート接続として機能します。 ◆SFF SAS ドライブ、SFF SATA ドライブの混在は可能です。 ただし、SAS ドライブと SATA ドライブは同じアレイ グループ内では混在できません。 ◆システムの用途、使用環境に応じて、適切なHDDの規格を 選定いただくことをお勧めします。Serial Attached SCSI HDD(SAS)とSerial ATA HDD(SATA)選定のポイントは、 下記Webサイトをご参照ください。 http://h50146.www5.hp.com/products/servers/proliant/storage /sata_sas.html ◆大容量の RAID ボリュームを構成する場合、RAID 障害復旧 後のリビルドに長時間を要します。その間冗長性が失われ ますので、特に SATA ディスク利用時は HDD 2 本の障害に 対応する RAID 6(ADG)でご利用を強く推奨します。 146GB ホットプラグ対応 10krpm 2.5” SAS ハードディスクドライブ 431958-B21 70,000 円 (税込 73,500 円) 72GB 15krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 418371-B21 40,000 円 (税込 42,000 円) ＊デュアルポート対応ドライブ ＊デュアルポート対応ドライブ 146GB 10krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 418367-B21 36,000 円 (税込 37,800 円)SFF SATA 対応ドライブ
250GB 5.4krpm ホットプラグ 2.5 インチ型 SATA ハードディスクドライブ 460355-B21 38,000 円 (税込 39,900 円)＊NCQ(Native Command Queuing)対応
＊上記グレー色はすべて在庫限定製品です。
＊デュアルポート対応ドライブ ＊SB40c 300GB-SAS 4 本バンドル モデルに 4 台標準添付 300GB 10krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 492620-B21 80,000 円 (税込 84,000 円) ＊デュアルポート対応ドライブ 146GB 15krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 504062-B21 68,000 円 (税込 71,400 円)PCI Express 接続 半導体ストレージ
メザニン スロット接続 StorageWorks 80GB IO アクセラレータ 高速半導体ストレージ AJ876A 600,000 円 (税込 630,000 円) StorageWorks 160GB IO アクセラレータ 高速半導体ストレージ AJ877A 1,020,000 円 (税込 1,071,000 円) StorageWorks 320GB IO アクセラレータ 高速半導体ストレージ AJ878A 1,540,000 円 (税込 1,617,000 円)◆HP StorageWorks IO アクセラレータ 高速半導体ストレージは、メザニンスロットに搭載されます。PCI Express 接続となり、接続コントローラーや スロット位置の依存はありません。(BL480c では最大 3 枚) メザニン スロットに搭載されても、エンクロージャーのインターコネクトには配線され ませんので、インターコネクトとメザニンカードとの配置の関係には影響しません。
◆HP StorageWorks IO アクセラレータ 高速半導体ストレージの共通する仕様は、以下になります。 ・BladeSystem c-Class メザニンカード PCI Express x4 TypeⅠ
・転送速度：Read 時 最大 700MB/s、Write 時 最大 600MB/s、最大 100,000 IOPS ・消費電力：7.5W
・サポート OS：Windows Server 2003 SP2 (x64 のみ)、Windows Server 2008 SP1 (x64 のみ)、 Red Hat Enterprise Linux 4, 5 (各 x64 のみ)、SUSE Linux Enterprise Server 10 (x64 のみ) ◆Write時に使用されるブロック単位の違いにより、システムに要求されるメモリ容量が異なります。 (例：ブロックサイズ8KBの場合、IOアクセラレータ 高速半導体ストレージ 80GBあたり、400MBのメモリが必要) 要求されるメモリ容量などの詳細については、以下Webサイトのユーザーガイドを参照してください。 http://h20000.www2.hp.com/bizsupport/TechSupport/DocumentIndex.jsp?contentType=SupportManual& lang=en&cc=us&docIndexId=64179&taskId=101&prodTypeId=329290&prodSeriesId=3900933 ◆OS Diskとしては使用できません。 ◆OS上でのソフトウェアRAIDをサポート HP StorageWorks IO アクセラレータ 高速半導体ストレージ
11
テープ ブレード
＊200/400GB LTO2 Ultrium SAS ドライブ搭載 ＊データ カートリッジ 1 個標準添付 ＊内部に SAS ホストアダプターを内蔵 ＊エンクロージャー内の隣接ベイのサーバー ブレードと PCI Express でダイレクト接続 下図参照) StorageWorks SB448c テープブレード 440947-B21 340,000 円 (税込 357,000 円) ＊フルハイトの c-Class サーバーブレード専用 ＊メザニン スロット 3 に搭載し、エンクロー ジャー内の隣接ベイのテープブレードへ PCI Express をスルーさせるカード(下図参照) メザニン パススルー カード 431643-B21 21,000 円 (税込 22,050 円) LTO SAS StorageWorks テープブレード HP LTO2 Ultrium 400GB データ カートリッジ C7972A 7,000 円 (税込 7,350 円) HP LTO Ultrium ユニバーサル クリーニング カートリッジ C7978A 7,000 円 (税込 7,350 円) ＊200/400GB 対応カートリッジ 1 巻 ＊1 巻入り
＊400/800GB LTO3 Ultrium SAS ドライブ搭載 ＊データ カートリッジ(RW)1 個標準添付 ＊内部に SAS ホストアダプターを内蔵 ＊エンクロージャー内の隣接ベイのサーバー ブレードと PCI Express でダイレクト接続 (下図参照) StorageWorks SB920c テープブレード AJ401A 400,000 円 (税込 420,000 円) HP LTO3 Ultrium 800GB RW データ カートリッジ C7973A 13,000 円 (税込 13,650 円)
HP LTO3 Ultrium 800GB WORM データ カートリッジ C7973W 14,000 円 (税込 14,700 円) ＊400/800GB 対応カートリッジ 1 巻 HP LTO Ultrium ユニバーサル クリーニング カートリッジ C7978A 7,000 円 (税込 7,350 円) ＊400/800GB 対応カートリッジ 1 巻 ＊一度書き込んだデータの変更、削除 不可 ＊1 巻入り
＊800GB/1.6TB LTO4 Ultrium SAS ドライブ搭載 ＊データ カートリッジ(RW)1 個標準添付 ＊内部に SAS ホストアダプターを内蔵 ＊エンクロージャー内の隣接ベイのサーバー ブレードと PCI Express でダイレクト接続 (下図参照) StorageWorks SB1760c テープブレード AQ697A 600,000 円 (税込 630,000 円) HP LTO4 Ultrium 1.6TB RW データ カートリッジ C7974A 20,000 円 (税込 21,000 円)
HP LTO4 Ultrium 1.6TB WORM データ カートリッジ C7974W 22,000 円 (税込 23,100 円) ＊800GB/1.6TB 対応カートリッジ 1 巻 HP LTO Ultrium ユニバーサル クリーニング カートリッジ C7978A 7,000 円 (税込 7,350 円) ＊800GB/1.6TB 対応カートリッジ 1 巻 ＊一度書き込んだデータの変更、削除 不可 ＊1 巻入り ◆1 台のサーバーブレードに対して、SB40c ストレージブレードとテープブレードと PCI 拡張ブレードの混在構成はできません。いずれか 1 つの構成と なります。 ◆フルハイトのサーバーブレードの場合、テープブレードは下のベイに搭載されます。その上のベイにハーフハイトのサーバーブレードを搭載可能です。 ただし、テープブレード取外し時には、その上のハーフハイトのサーバーブレードも取り外す必要があります。
◆BladeSystem c3000 エンクロージャーの場合の搭載ベイについては、HP BladeSystem c3000 Infrastructure Component システム構成図を参照して 下さい。 ◆BladeSystem c3000 エンクロージャーを S10614 ラックに搭載する場合、テープブレードの取り外しレバーがラック前面ドアと干渉するため、 ラック前面ドアを外した状態でのみ搭載可能です。 テープブレードと FH サーバーブレードの PCI Express 接続 テープブレードと FH サーバーブレードの 接続される隣接ベイ(緑枠内の左右逆も可) 上図は c7000 エンクロージャーの場合 SB448c エンクロージャー バックプレーン サーバーブレード
ファイバーチャネル ホストバスアダプター
◆デュアルポート ファイバーチャネル アダプターには、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに Fibre Channel 型 のインターコネクト モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。 ◆FC ストレージとの接続に必要なインターコネクトの要件については、ストレージのサポート情報を参照してください。
MSA1000 の MSA ファブリックスイッチ 6 接続はサポートされません。
◆ファイバーチャネル接続テープライブラリ(EBS)がサポートするバックアップソフトウェアは下記 Web サイトの EBS Compatibility Matrix をご参照 ください。 http://h18006.www1.hp.com/products/storageworks/tapecompatibility.html
◆ファイバーチャネルパスの二重化には、セキュアパスなどのマルチパス構成ソフトウェアが必要です。
◆BladeSystem エンクロージャーのセンタープレーンの配線マッピングは上図のようになっており、各サーバーブレード内のメザニンカードの構成順 と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。また、同じエンクロージャー内の 各サーバーブレード内のメザニンカードも、それぞれのサーバーブレードで構成順番を統一する必要があります。
BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは上図配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Component システム構成図を参照してください。 QLogic QMH2462 4Gb デュアルポート ファイバチャネル アダプタ 403619-B21 82,000 円 (税込 86,100 円) ＊4Gb/s 対応デュアルポート ファイバーチャネル ホストバスアダプター メザニン カード(TypeⅠ) ＊2 個のファイバーチャネルポートを提供し、 経路の二重化にも対応 ＊c3000/c7000 エンクロージャーのインターコネクト モジュール ベイには、Fibre Channel 型の インターコネクト モジュールが必要 ＊各種ファイバーチャネル SAN ストレージに対応 ＊FC ストレージとの接続に必要なインターコネクトの 要件については、ストレージのサポート情報を参照 各ストレージ、各 OS に対応した マルチパスソフトウェアを選択
マルチパス構成ソフトウェア
＊ファイバーチャネルの経路の二重化の際に 必要 テープライブラリ編 ストレージ製品 システム構成図 MSA2000、 MSA2300、 EVA シリーズ FC FC Emulex LPe1105 4Gb デュアルポート ファイバチャネル アダプタ 403621-B21 82,000 円 (税込 86,100 円) ＊4Gb/s 対応デュアルポート ファイバーチャネル ホストバスアダプター メザニン カード(TypeⅠ) ＊2 個のファイバーチャネルポートを提供し、 経路の二重化にも対応 ＊c3000/c7000 エンクロージャーのインターコネクト モジュール ベイには、Fibre Channel 型の インターコネクト モジュールが必要 ＊各種ファイバーチャネル SAN ストレージに対応 ＊FC ストレージとの接続に必要なインターコネクトの 要件については、ストレージのサポート情報を参照 インターコネクト モジュール ベイ経由 LTO SCSI LTO FC デュアルポート ファイバーチャネル ホストバスアダプター メザニン カードQLogic QMH2462 (左)と Emulex LPe1105 (右)
サーバーブレード
13
ネットワークカード
オンボード Ethernet ネットワーク アダプター(1GbE マルチファンクション機能付きおよび機能なし)
イーサネット(1000Base-T)×2 オンボード NC326i デュアルポート Gigabit ネットワーク アダプター ベイ 1、2 へアサイン* ＊Broadcom 社製コントローラー搭載 インターコネクト モジュール ベイ イーサネット(1000Base-T)×2 オンボード NC373i マルチファンクション Gigabit ネットワーク アダプター×2 ＊Broadcom 社製コントローラー搭載 ＊TOE 機能(Windows のみ)に標準対応 ＊iSCSI アクセラレータ機能には別途ライセンスが必要。詳細は下のコメントをご確認ください。 ＊iSCSI Boot 機能は、Windows/Linux で対応ベイ 1、2 へアサイン*
Flex-10 対応 Ethernet ネットワーク アダプター
ベイ 5、6 または 7、8 にアサイン* (メザニンスロットに 依存) ＊PCI Express Gen2 x8、TypeⅠメザニン カード＊Broadcom 社製コントローラー搭載
＊iSCSI アクセラレータ機能、TOE 機能(Windows のみ)を提供 ＊iSCSI Boot 機能は将来対応予定 ＊1GbE もしくは 10GbE(10GBase-KR)対応 ＊エンクロージャーのインターコネクトはサーバー側 1GbE リンクのインターコネクト モジュール(スイッチまたはパススルー) またはバーチャルコネクト Flex-10 イーサネット モジュールをサポート ＊バーチャルコネクト Flex-10 イーサネット モジュールと併用することにより、 Flex-10 機能で 10Gb の帯域を最大 4 つの FlexNIC に分割使用可能 ＊BL480c ではメザニン スロット 2 または 3 (PCI Express x8) に取り付ける必要があります。 イーサネット(10GBase-KR)×2 NC532m デュアルポート マルチファンクション 10GbE ネットワーク アダプタ 467799-B21 77,000 円 (税込 80,850 円)
オプション メザニンカード(マルチファンクション機能付き)
＊：上記ベイ アサインは c7000 エンクロージャー の場合となります。 ベイ 5、6 または 7、8 にアサイン* (メザニンスロットに 依存) ◆各ネットワークアダプターは 10Mbps/100Mbps の直接接続には対応していません。インターコネクトがイーサネット パススルー モジュールの場合 には、ご注意ください。◆Gigabit ネットワーク アダプターには、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに Ethernet 型のインターコネクト モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
◆オンボードの NIC の 4 (2×2) ポートは、BladeSystem c7000 エンクロージャーではインターコネクト モジュール ベイ 1、2 に、c3000 エンクロー ジャーではベイ 1 に固定配線されています。
◆BladeSystem c7000 エンクロージャーのセンタープレーンの配線マッピングは前頁の図のようになっており、各サーバーブレード内のメザニン カードの構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。
また、同じエンクロージャー内の各サーバーブレード内のメザニンカードも、それぞれのサーバーブレードで構成順番を統一する必要があります。 BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Component システム構成図を参照してください。
◆オンボードのマルチファンクション NIC のハードウェア マルチファンクション機能の iSCSI アクセラレータ機能を使用する場合、以下のライセンス オプションが必要です。 452679-B21 Accelerated iSCSI Pack 1 ポート ライセンス 14,000 円 (税込み 14,700 円)・・・オンボード NIC 用
(ソフトウェア側のiSCSIイニシエーター機能のみを使用する場合は、ハードウェアのiSCSIアクセラレータ機能を利用しないためライセンスは不要 です。) ◆NC532m / NC522m デュアルポート マルチファンクション 10GbE ネットワーク アダプターの Flex-10 機能は、エンクロージャーのインターコネクト モジュールにバーチャルコネクト Flex-10 イーサネット モジュールを使用した場合にのみ有効です。詳細は以下 Web サイトのバーチャルコネクト Flex-10 イーサネットモジュールの製品 Web サイトを参照ください。 http://h50146.www5.hp.com/products/servers/bladesystem/c/component/flex-10/index.html また、Flex-10の技術情報については、以下のWebサイトを参考してください。 http://h50146.www5.hp.com/products/servers/bladesystem/whitepaper/c01608922-J2/pdfs/c01608922-J2.pdf ◆NIC のチーミング構成については、以下の Web サイトを参考にしてください。 http://h50146.www5.hp.com/products/servers/proliant/support/support_02/support02_03_02.html ◆NC532m、NC522m は Windows 2000 ではサポートされていません。 ＊PCI Express Gen2 x8、TypeⅡメザニン カード
＊NetXen 社製コントローラー搭載 ＊TOE 機能(Windows のみ)を提供
＊iSCSI アクセラレータ機能、iSCSI Boot 機能は将来対応予定 ＊1GbE もしくは 10GbE(10GBase-KR)対応 ＊エンクロージャーのインターコネクトはサーバー側 1GbE リンクのインターコネクト モジュール(スイッチまたはパススルー) またはバーチャルコネクト Flex-10 イーサネット モジュールをサポート ＊バーチャルコネクト Flex-10 イーサネット モジュールと併用することにより、 Flex-10 機能で 10Gb の帯域を最大 4 つの FlexNIC に分割使用可能 ＊BL480c ではメザニン スロット 2 または 3 (TypeⅡ) に取り付ける必要があります。 イーサネット(10GBase-KR)×2 NC522m デュアルポート マルチファンクション 10GbE ネットワーク アダプター 467801-B21 80,000 円 (税込 84,000 円)
オプション メザニンカード(1GbE マルチファンクション機能付き)
◆各ネットワークアダプターは 10Mbps/100Mbps の直接接続には対応していません。インターコネクトがイーサネット パススルー モジュールの場合 には、ご注意ください。スイッチ型インターコネクトの場合、エンクロージャー内サーバーとスイッチ間のみ 1Gbps 固定となります。
◆Gigabit ネットワーク アダプターには、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに Ethernet 型のインターコネクト モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
◆BladeSystem c7000 エンクロージャーのセンタープレーンの配線マッピングは前々頁の図のようになっており、各サーバーブレード内のメザニン カードの構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。
また、同じエンクロージャー内の各サーバーブレード内のメザニンカードも、それぞれのサーバーブレードで構成順番を統一する必要があります。 BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは配線マッピングが異なります。HP BladeSystem c3000 Infrastructure
インターコネクト モジュール ベイ
＊PCI Express x4、TypeⅠメザニン カード ＊Broadcom 社製コントローラー搭載
＊iSCSI アクセラレータ機能、TOE 機能(Windows のみ)に標準対応 ＊iSCSI Boot 機能は、Windows/Linux で対応
イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 に アサイン* (メザニン スロットに 依存) NC382m デュアルポート マルチファンクション 1GbE ネットワーク アダプタ 453246-B21 44,000 円 (税込 46,200 円)
＊PCI Express x4、TypeⅠメザニン カード ＊QLogic 社製コントローラー搭載
＊iSCSI アクセラレータ機能、TOE 機能に標準対応 ＊iSCSI Boot 機能は、Windows/Linux/VMwareESX で対応
イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 にアサイン* (メザニン スロットに
依存) QLogic QMH4062 1GbE デュアルポート iSCSI アダプタ
488074-B21 82,000 円 (税込 86,100 円)
＊PCI Express x4、TypeⅠメザニン カード ＊Broadcom 社製コントローラー搭載 イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 にアサイン* (メザニン スロットに 依存) NC326m デュアルポート Gigabit ネットワーク アダプタ 406771-B21 32,000 円 (税込 33,600 円)
＊PCI Express x4、TypeⅠメザニン カード ＊Broadcom 社製コントローラー搭載 イーサネット(1000Base-T)×4 ベイ 5、6、7、8 へ アサイン* NC325m 4 ポート Gigabit ネットワーク アダプタ 416585-B21 69,000 円 (税込 72,450 円)
＊PCI Express x4、TypeⅠメザニン カード ＊インテル社製コントローラー搭載 イーサネット(1000Base-T)×4 ベイ 5、6、7、8 へ アサイン* NC364m 4 ポート Gigabit ネットワーク アダプタ 447883-B21 77,000 円 (税込 80,850 円)
＊PCI Express x4、TypeⅠメザニン カード ＊インテル社製コントローラー搭載 イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 にアサイン* (メザニン スロットに 依存) NC360m デュアルポート Gigabit ネットワーク アダプタ 445978-B21 35,000 円 (税込 36,750 円)
オプション メザニンカード(1GbE マルチファンクション機能なし)
＊：上記ベイ アサインは c7000 エンクロージャー の場合となります。 ＊在庫限定＊PCI Express x4、TypeⅠメザニン カード。Broadcom 社製コントローラー搭載 ＊iSCSI アクセラレータ機能、TOE 機能(Windows のみ)に標準対応
＊iSCSI Boot 機能は、Windows/Linux で対応
イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 に アサイン* (メザニン スロットに 依存) NC373m デュアルポート マルチファンクション Gigabit ネットワーク アダプタ 406770-B21 44,000 円 (税込 46,200 円)
15 ＊PCI Express x8、TypeⅡメザニン カード
＊Netxen 社製コントローラー搭載
＊BL480c ではメザニン スロット 2 または 3 (PCI Express x8) に取り付ける必要があります。 ＊マルチファンクション NIC 機能は、Linux での TOE 機能に対応
＊サーバー1 台あたり 1 枚のみサポート
＊アダプター1 枚につき、2GB 以上のメモリが必要です。(4GB 以上を推奨) Windows では最大 32GB、Linux では最大 64GB のメモリに対応します。 ＊Windows 環境では Windows Server 2003 のみサポート
イーサネット(10G Base-KX4)×2 インターコネクト モジュール ベイの ベイ 5+6 ワイド、 および 7+8 ワイドに アサイン* NC512m デュアルポート マルチファンクション 10Gb ネットワーク アダプタ 440910-B21 99,000 円 (税込 103,950 円)
10Gb Ethernet ネットワーク アダプター(10GbE)
◆10GbE ネットワーク アダプターには、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに 10Gb ネットワーク スイッチ モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。◆Infiniband 4X DDR HCA(アダプター)には、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに InfiniBand スイッチ モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
◆10GbE と Infiniband の高帯域メザニンカードの場合、BladeSystem c7000 エンクロージャーのセンタープレーンの配線マッピングは、上図のように なっています。対応するポート位置のインターコネクトモジュール ベイに、10GbE や InfiniBand スイッチモジュールが必要です。 各サーバーブレード内のメザニンカードの構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成して ください。また、同じエンクロージャー内の各サーバーブレード内のメザニンカードも、それぞれのサーバーブレードで構成順番を統一する必要が あります。BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは上図配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Component システム構成図を参照してください。 ◆InfiniBand のテクノロジーについては、以下の Web サイトを参考にしてください。 http://h20000.www2.hp.com/bc/docs/support/SupportManual/c00593119/c00593119.pdf
InfiniBand ネットワーク アダプター(HCA)
インターコネクト モジュール ベイの ベイ 5+6 ワイド および 7+8 ワイドに アサイン* 4XDDR×1＊PCI Express x8、TypeⅠメザニン カード
＊シングルポート 4XDDR 対応 InfiniBand PCI Express アダプター ＊最高 20Gbps の転送速度をサポート(40Gbps フルデュプレクス)
＊BL480c では帯域幅を完全に利用するには、メザニン スロット 2 または 3 (PCI Express x8) に 取り付ける必要があります。その他のスロットでは帯域幅に制限があります。
＊OS は Linux (RHEL、SLES)、Windows CCS をサポート
＊このアダプターには、ドライバー ソフトウェアは添付されません。 Infiniband 4X DDR メザニン HCA 410533-B21 64,000 円 (税込 67,200 円) インターコネクト モジュール ベイの ベイ 5+6 または 7+8 (3+4) ワイドに アサイン* (メザニン スロットに 依存) 4XDDR×2
＊PCI Express x8、TypeⅠメザニン カード
＊デュアルポート 4XDDR 対応 InfiniBand PCI Express アダプター ＊最高 20Gbps の転送速度をサポート(40Gbps フルデュプレクス) ＊BL480c ではメザニン スロット 2 または 3 (PCI Express x8) に
取り付ける必要があります。
＊OS は Linux (RHEL、SLES)、Windows CCS をサポート
＊このアダプターには、ドライバー ソフトウェアは添付されません。 Infiniband 4X DDR デュアルポート メザニン HCA 448262-B21 109,000 円 (税込 114,450 円) Infiniband 4X DDR メザニン HCA (アダプター) NC512m デュアルポート 10Gb ネットワークアダプター ＊：上記ベイ アサインは c7000 エンクロージャーの場合と なります。 高帯域 メ ザ ニ ン カ ード サーバーブレード
c7000 エンクロージャーの
PCI 拡張ブレード
＊フルハイトの c-Class サーバーブレード専用 ＊メザニン スロット 3 に搭載し、エンクロー ジャー内の隣接ベイの PCI 拡張ブレードへ PCI Express をスルーさせるカード(下図参照) メザニン パススルー カード 431643-B21 21,000 円 (税込 22,050 円) ＊隣接するサーバーにフルハイト/フルレングス 64 ビット/133MHz PCI-X スロット×2 (ライザー標準取付)、またはフルハイト/フルレングス PCI Express x4 (x8 コネクター)×2 スロット(ライザー添付)を提供する I/O 拡張ブレード＊PCI-X スロットと PCI Express スロットの混在はできません。
＊PCI-X スロットは 25W 以内の 3.3V またはユニバーサル カード×2 枚をサポート、 PCI Express スロットは 75W 以内のカード×2 枚をサポート。
＊SSLまたはXMLアクセラレータ カード、VOIPカード、専用の通信カードなどの、 標準的な他社製のPCIカードを使用できます。
注：PCI 拡張ブレードは、特殊な用途向けの PCI カードを使用するための製品です。 一般的な NIC、FC HBA、および InfiniBand は、HP BladeSystem c-Class インターコネクト、メザニン製品にて提供されています。
＊PCI 拡張ブレードは Onboard Administrator のファームウェアが v2.0 以降でサポートされます。 ＊エンクロージャー内の隣接ベイのサーバーブレードと PCI Express でダイレクト接続(下図参照) BladeSystem c-Class PCI 拡張ブレード PCI 拡張ブレードと FH サーバーブレードの PCI Express 接続 PCI 拡張ブレードと FH サーバーブレードの 接続される隣接ベイ(緑枠内の左右逆も可) 上図は c7000 エンクロージャーの場合 ◆1 台のサーバーブレードに対して、SB40c ストレージブレードとテープブレードと PCI 拡張ブレードの混在構成はできません。いずれか 1 つの構成と なります。 ◆フルハイトのサーバーブレードの場合、PCI 拡張ブレードは下のベイに搭載されます。その上のベイにハーフハイトのサーバーブレードを搭載可能です。 ただし、PCI 拡張ブレード取外し時にはその上のハーフハイトブレードも取り外す必要があります。 ＊PCI Express x8、ロープロファイル/フルハイト スロットバス対応、ハーフレングス アダプター ＊SAS/SATA 対応、内部 x4 ワイド SAS ポート(SFF8484)×1、外部 x4 ワイド SAS ポート(SFF8470)×1
(BladeSystem c-Class では外部ポートのみ使用) ＊このアダプターを PCI 拡張ブレードに装着し、テープオートローダー/ライブラリを接続する場合、 ラック前面より背面へケーブルを通すために、AF099A ケーブルマネジメント ブラケットキット(前面配線用)の 前面配線パネルを使用してください。詳しくはラックオプション編システム構成図をご参照ください。 また、前面に SAS ケーブルが接続されるため、ラック前面とラックのフロントドアの内側との隙間が 8cm 以上 必要となります。HP 10600 G2 シリーズ ラックでは、c7000 エンクロージャーのベイ 7、8、15、16 において、 ドアと SAS ケーブルが干渉し搭載できません。 SC44Ge ホストバスアダプタ 416096-B21 22,000 円 (税込 23,100 円)
PCI Express バス対応 SAS アダプター
SAS SFF8470 テープオートローダー/ ライブラリ編 LTO SAS
BladeSystem c-Class PCI 拡張ブレード 448018-B21 87,000 円 (税込 91,350 円)
エンクロージャー バックプレーン
17
サーバーマネージメント
リモート管理ソフトウェア (Integrated Lights-Out 2)
統合管理ソフトウェア スイート製品の
Insight Control Environment については
次頁を参照してください
◆ProLiant BL c-Class の Integrated Lights-Out 2 は､Standard Blade Edition を標準装備しており、リモートコンソール機能により標準的な ブラウザーを使用してネットワーク クライアントからリモートで サーバーのグラフィカルな制御および管理機能を提供します。 サーバー本体や OS の状態に依存することなく、管理者のデスク トップからキーボード/マウスを使用したサーバーの操作を行うこと が可能です。サーバーの電源投入、切断、再起動をはじめ、ファーム ウェアのアップデートや、仮想 FD/CD 機能による OS のインストール の制御、トラブルシューティング機能などの実行が可能です。 ◆iLO 製品の詳細については下記 Web サイトを参照してください。 http://www.hp.com/jp/servers/ilo ◆iLO2 のファームウェアのアップデート自体は無償です。ただし、バー ジョン v1.70 以降から有償機能を使用するには、アップデート権が 必要です。型番 452141-B21 (Advanced) / 452158-B21 (Select)の アップデート権を含まないライセンスでは、バージョン 1.6x までへの 更新は無償ですが、ファームウェア v1.70 以上の拡張機能を使用する 場合にはアップデート権(有償)が必要です。アップデート権付きの Care Pack をご購入ください。(パッチなど機能変更を伴わないアップ デート(1.71、1.72…など)は、今後も無償です。) ◆販売終了のアップデート権が設定される以前の型番 263825-B21 (Advanced) / 413119-B21 (Select)の契約内容は今後も変わりません。 新しいバージョンのファームウェアを無償で使用できます。 ＊オンボード
＊Integrated Lights-Out 2(iLO2)マネジメント専用に 10/100 Ethernet ポートを装備
＊ProLiant DL/ML 用 iLO Advanced Pack のほとんどの機能を標準搭載 (Select / Advanced-BL Pack で拡張される機能を除く)
＊iLO ポートは、c3000/c7000 エンクロージャーでは、各サーバー ブレードと共に集約され、Onboard Administrator 経由でアクセス されます。
Integrated Lights-Out 2 (iLO2) Standard Blade Edition
◆Insight Rapid Deployment ソフトウェア for HP ProLiant (RDP)は、 HP と Altiris による共同ソリューションで、サーバーの構築に必要な ハードウェアの設定、OS のインストールやアプリケーションの インストールなどの作業を自動化し、サーバーの設定に必要な時間を 大幅に短縮することができる、サーバーDeployment ソフトウェア です。ProLiant BL e/p/c-Class だけでなく、PXE をサポートした ProLiant ML/DL サーバーでも利用することができ、大量のサーバー システムを効率よく管理をすることで、コストと時間を劇的に削減 できます。 ◆RDP の利用には、ブレードサーバーとは別に RDP サーバーが必要 です。RDP の詳細は下記 Web サイトを参照してください http://h50146.www5.hp.com/products/servers/proliant/essentials/ rapiddeploy_sh.html ◆RDP ソフトウェアを収録したメディアは、ライセンス キット (452151-B21) には含まれていません。RDP ソフトウェアは、下記 Web サイトから無償でダウンロード可能です。 http://h20293.www2.hp.com/portal/swdepot/displayProductInfo.do? productNumber=HP-RDP ソフトウェアを収録したメディアが必要な場合は、Insight Software Media Kit (436222-B21) をご購入ください。
Deployment ソフトウェア
Insight Rapid Deployment ソフトウェア for HP ProLiant 1 サーバー ライセンス
(1 年 24ｘ7 テクニカルサポート＆アップデート権付) 452151-B21 20,000 円 (税込 21,000 円)
＊略称：RDP、旧製品名：Rapid Deployment Pack
＊物理または仮想マシンのデプロイ対象サーバーを 1 台管理できる ライセンス
＊このライセンスキットにはメディアは含まれません。
無償ダウンロードによる入手またはメディアキットをご購入ください。 Integrated Lights-Out Advanced Pack for BladeSystem
(1 年 24ｘ7 テクニカルサポート＆アップデート権付) 1 サーバ ライセンス 512488-B21 25,000 円 (税込 26,250 円)
8 サーバ ライセンス 512489-B21 200,000 円 (税込 210,000 円)
＊Integrated Lights-Out 2(iLO2)の機能拡張するためのライセンス キー ＊iLO2 Standard Blade Edition では、パワー レギュレーター レポート
機能、仮想メディア機能(script/CLP)、高機能なセキュリティが 拡張されます。
＊1 年間の 24x7 テクニカルサポートおよびアップデート権が含まれて います。2 年目以降については別途期間延長の Care Pack を ご購入ください。
Integrated Lights-Out Select Pack 1 サーバ ライセンス 452158-B21 22,000 円 (税込 23,100 円)
＊在庫限定
＊Integrated Lights-Out 2(iLO2)の機能拡張するためのライセンス キー ＊iLO2 Standard Blade Edition では、パワー レギュレーター レポート
機能、仮想メディア機能(script/CLP)、高機能なセキュリティが 拡張されます。 ＊ソフトウェア テクニカル サポートは、90 日間の初期設定テクニカル サポート(標準時間)のみを含みます。それ以上の期間については オプションの Care Pack をご購入ください。 ＊アップデート権は含みません。アップデート権付きの Care Pack を ご購入ください。 ＊在庫限定
＊Insight Rapid Deployment ソフトウェア for HP ProLiant (RDP)の メディア キット(ライセンスなし)
Rapid Deployment Pack Media Kit 434559-B21 3,000 円 (税込 3,150 円)
統合管理ソフトウェア スイート(ICE)
◆HP Insight Control スイートは、ProLiant または BladeSystem の 監視と管理を簡素化するためのソフトウェアの統合スイートです。 ◆HP Insight Control スイートでライセンスが提供されるコンポー
ネントは次のとおりです。
・HP Systems Insight Manager (HP SIM)
・HP Integrated Lights-Out Advanced Pack (または for BladeSystem) (iLO Advanced (BL にも対応) or iLO Advanced-BL)
・HP Insight Power Manager (IPM)
・HP Insight Rapid Deployment ソフトウェア for HP ProLiant (RDP) (ICE アップグレードキットはライセンス未提供)
・HP Performance Management Pack (PMP) ・HP Vulnerability and Patch Management Pack (VPM)
・HP Insight Virtual Machine Manager ソフトウェア for HP ProLiant (VMM)
◆HP Insight Control スイート内の IPM、PMP、VPM と VMM には、 単一のライセンスキーが対応します。iLO Advanced Pack (または for BladeSystem)と RDP には個別のライセンスキーが提供されます。 (アップグレード キットの場合 RDP を除く) ◆HP Insight Control スイートのライセンス オプションキットには、 ソフトウェアを収録した HP Insight ソフトウェア DVD メディアは 含まれていません。HP Insight ソフトウェア DVD イメージは、下記 Web サイトから無償でダウンロード可能です。(DVD 2 枚組、 1 層と 2 層 各 1 枚) http://h18004.www1.hp.com/products/servers/management/ fpdownload.html ソフトウェアを収録したメディアが必要な場合は、Insight Software Media Kit (436222-B21) をご購入ください。 ◆Insight Control スイートとして購入した場合、テクニカルサポート とアップグレードは、iLO Advanced Pack (または for BladeSystem)を 含むすべてのソフトウェアに提供されます。
◆HP ProLiant Essentials ソフトウェアの詳細は以下 Web サイトを参照 してください。また、これらソフトウェア製品のインストレーション サービス、サポート期間延長の Care Pack 製品など詳しくは、 ProLiant ソフトウェア編システム構成図も合わせて参照してください。 http://h50146.www5.hp.com/products/servers/proliant/essentials/ ＊RDP のライセンスを既に保有している場合に、ICE へ アップグレードするのためのキット ＊ICE で 1 台または 8 台のサーバーを管理できるライセンス ＊このライセンスキットにはメディアは含まれません。無償ダウン ロードによる入手またはメディアキットをご購入ください。 Insight Control スイート RDP to ICE アップグレードキット
(1 年 24×7 テクニカルサポート＆アップデート権付) 1 サーバー ライセンス 453485-B22 40,000 円 (税込 42,000 円) 8 サーバー ライセンス 436751-B23 320,000 円 (税込 336,000 円) ＊ICE で 1 台または 10 台のサーバーを管理できるライセンス ＊このライセンスキットにはメディアは含まれません。無償ダウン ロードによる入手またはメディアキットをご購入ください。 Insight Control スイート (1 年 24×7 テクニカルサポート＆アップデート権付) 1 サーバー ライセンス 452148-B22 54,000 円 (税込 56,700 円) 10 サーバー ライセンス 452676-B22 540,000 円 (税込 567,000 円) ＊Insight ソフトウェアの DVD メディア キット(ライセンスなし) Insight Software Media Kit
436222-B21 3,000 円 (税込 3,150 円)
Insight Control スイート for Linux (ICE for Linux)に
ついては、ProLiant ソフトウェア編システム構成図を
参照してください
19
USB
＊オンボード ＊外部からアクセスできないサーバー内蔵 USB ポートを標準装備 ＊USB キー、USB メモリが使用可能 適応サイズ：12×25×100 mm (H×W×D) ＊アプリケーション認証などのセキュリティ キーやProLiant iVirtualization などの USB ブートに対応 内蔵 USB ポート
VMware ESXi StandAlone 508291-B21 6,000 円 (税込 6,300 円)
＊USB スティックに格納された OEM 版 VMware ESXi SA (ライセンス入力済)
＊ソフトウェア保守サービスは含まれておりません。 必要に応じて Care Pack 製品をご購入ください。
VMware ESXi Enterprise 2P (1-Year 9x5 SnS 付き) 465389-B21 746,000 円 (税込 783,300 円)
＊在庫限定
＊USB スティックに格納された OEM 版 VMware ESXi Enterprise (ライセンス入力済) ＊1 年間標準時間のソフトウェアサポート、サブスクリプションが 含まれています。
HP ProLiant iVirtualization 製品
◆内蔵 USB ポートに適応する USB キー/メモリの適応サイズの 計測方法 ◆HP ProLiant iVirtualization は、仮想化ソフトウェアのイメージを 内蔵した USB デバイスと、同デバイスに対応した HP ProLiant サーバーの組み合わせで提供する、サーバー組み込み型の仮想化 ソリューションです。本製品は HP ProLiant サーバーの内部 USB ポートに仮想化ソフトウェア用の USB デバイスを接続した状態 で納品されます。◆HP OEM 版 VMware 製品およびソフトウェア用 Care Pack 製品の 詳細は、ProLiant ソフトウェア編システム構成図を参照してくだ さい。 USBport W/2 mm H/2 mm W/2 mm H/2 mm USB port コネ クター 部分 USB メモリ外装部 D:コネクター部先端より、外装部の端まで
◆VMware ESXi は StandAlone、Enterprise Edition とも 1 プロセッサー以上でサポートされます。
◆VMware ESXi 3.5 U3 のイメージがロードしてある USB スティックです。あらかじめ ESXi 3.5 のライセンスのシリアルが入力されています。 ◆VMware ESXi 3.5 U4、ESXi 4 をご利用の場合、下記 Web サイトから、イメージをダウンロードし、USB にロードしてご利用ください。
http://h20392.www2.hp.com/portal/swdepot/displayProductInfo.do?productNumber=HPVM05 (ESXi 3.5 U4)
HP Care Pack サービス
標準保証： ◆標準保証は、各 BladeSystem c-Class のコンポーネントにより以下のようになります。 c-Class エンクロージャー、BL4xxc/BL6xxc サーバーブレード、ストレージブレード、SSD：3 年間パーツ保証、3 年間翌日オンサイトサービス BL280c G6 サーバーブレード、テープブレード：3 年間パーツ保証 c-Class インターコネクト モジュール、BL260c G5、BL2x220c G5 サーバーブレード：1 年間パーツ保証、1 年間翌日オンサイトサービス ただし、SATA ハードディスクドライブには、搭載されるシステムの保証期間にかかわらず、1 年間のパーツ保証が適用されます。 ◆障害受付時間、診断サービス提供時間、オンサイト提供時間は、月曜日∼金曜日 9:00−17:00(祝日および年末年始を除く)となります。 ◆緊急性の高いサポート対応をご希望の場合には、HP Care Pack を以下よりご購入ください。◆BladeSystem c-Class サーバーブレード 1 台、ストレージブレード 1 台、テープブレード 1 台、c3000 または c7000 エンクロージャー1 台、BL SAS スイッチ(2 個パック)、BladeSystem c-Class SAN (FC)スイッチ 1 台、Infiniband スイッチモジュール 1 台に対して、各 HP Care Pack が 1 つ必要と なります。ブレードデバイス(サーバー、ストレージ、テープ各ブレード)は未搭載ブレードや予備用ブレードにも 1 台分の Care Pack が必要となります。 ◆原則、同時に構成される c-Class サーバーブレード、c3000 または c7000 エンクロージャー、SAS スイッチ、SAN (FC)スイッチ、InfiniBand スイッチ
は、同じサービスレベルおよび期間の HP Care Pack をご購入ください。 ◆HP Care Pack ハードウェアサービスは、標準保証の内容を 3∼5 年間の 4 時間対応 標準時間もしくは 4 時間対応 24x7 にアップグレードします。 翌日対応 4 年、5 年は標準保証の期間を延長します。 4 時間対応 標準時間： ・受付/障害診断時間：月曜日∼金曜日 8:45−17:30(祝日および年末年始を除く) ・オンサイト作業：17:30 までに電話を受けた案件は原則 4 時間対応 4 時間対応 24x7： ・受付/障害診断時間：24 時間 7 日間(年中無休) ・オンサイト作業：原則 4 時間対応 ◆HD 返却不要サービスは、通常のハードウェアオンサイトでは、修理交換により取り外された部品は HP の所有となりますが、本サービスでは、交換 により取り外された HD(ハードディスクドライブ)を HP の所有とせず、お客様の所有とする権利を付与します。具体的には、従来のハードウェア オンサイトに加え、交換作業担当者が修理交換後の当該 HD を持ち帰らずにお客様にお引渡しするサービスです。 ◆HP Care Pack サポートプラス(24 も含む)は、標準保証のハードウェア保証内容を 3 年間の 4 時間対応 標準時間もしくは 4 時間対応 24x7 にアップグ レードするのに加え、ソフトウェア部分に対する電話による技術支援が受けられます。 サポートプラス： ・HP Care Pack ハードウェアサービス 4 時間対応 標準時間に加え、ソフトウェアの電話サポート(標準時間) サポートプラス 24： ・HP Care Pack ハードウェアサービス 4 時間対応 24x7 に加え、ソフトウェアの電話サポート(24 時間、年中無休) ◆iLO Select PackおよびAccelerated iSCSI Packのファームウェア等を利用した製品についてのテクニカルサポートは、上記のハードウェア保守には
含まれません。テクニカルサポートが含まれないソフトウェア製品については、別途HP Care Packソフトウェア テクニカル サポートをご購入 ください。 ◆お客様登録申請はハードウェア製品本体購入から 10 日以内に完了していただく必要があります。 ◆ハードウェア保守サービスの提供期間は製品本体ご購入日より数えて 3 年間、4 年間、5 年間となります。(製品本体ご購入日が保証開始日となります) ◆オンサイトサービスおよび 24 時間 7 日間オンサイトサービスのご提供地域および応答時間に関しては地理的制限等があります。 また、原則としてオンサイト作業がご提供できる地域は、弊社が定めております離島などサービス拠点から遠隔地への出張とならない場合のみと 限らせていただきます。対象地域の詳細は下記 HP Care Pack の Web サイトより「地域検索」の項目を参照してください。
◆オンサイト作業対象地域以外のお客様は、弊社サービス拠点まで製品をお持込みいただき、修理完了後にお引取りいただくか、もしくは 別途有償にてオンサイト作業を承ります。
◆HP Care Pack にはソフトウェアの技術支援に関するサービスをパッケージした「ソフトウェアサービス」も用意しております。 ソフトウェアサービスの詳細は右記HP Care PackのWebサイトを参照してください。http://www.hp.com/jp/carepack_fixed/
HP Care Pack ハードウェア オンサイトおよびソフトウェア テクニカル サポートの各型番は、
次頁以降をご参照ください。
インストレーション／スタートアップ サービス
◆HP Care Pack サービスの標準で用意されているインストレーションおよびスタートアップ サービスは、HP BladeSystem c3000 または c7000 エンクロージャーと共に同時購入、同時導入される HP ProLiant BL c-Class サーバーブレードに対してサービスが用意されております。 本サービスは HP BladeSystem c3000 エンクロージャー用および c7000 エンクロージャー用で、型番・価格・サービス内容が異なります。 各 BladeSystem c-Class エンクロージャー用インストレーションおよびスタートアップ サービスについては、導入される c-Class エンクロージャーの HP BladeSystem c3000 Infrastructure システム構成図または HP BladeSystem c7000 Infrastructure システム構成図をご参照ください。
◆追加用の HP ProLiant BL c-Class サーバーブレードおよび各オプションに対してのサービスは、個別の見積りとなります。
