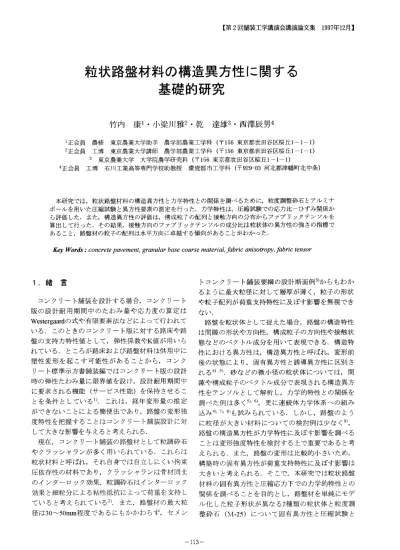

粒 状 路 盤 材 料 の構 造 異 方性 に関す る 基礎 的研 究
8
0
0
全文
(2) の比 較 を行 っ た.な お,測 定 可 能 な 固有 異 方 性 要 素. 盤 材Aと. と して構成 粒 子 の 長 軸 方 向 と粒 子 同 士 の接 触 方 向 に. 0.43と 同 等 の 値 を 示 し た.. ア ル ミナ ボ ー ル で の 平 均 値 は そ れ ぞ れ0.45,. 着 目 した.ま た 固 有 異 方 性 の解 析 は,方 向性 の構 造 指 標 と して 一般 性 の 高 い フ ァブ リ ック テ ン ソル4),5) を用 い て行 った.. (3)試. 験結果. 各 材 料 で の 試 験 結 果 に つ い て,応 ひ ず み(ε1)関 係 を 解 析 した.こ. 2.圧. 縮試験. 図‑4,5よ り,単. れ を 図‑4〜6に 示 す.. 純 化 モ デ ル の 粒 状 材 料 で は,応. 比 は 載 荷 軸 方 向 の ひ ず み が0.1%程 (1)使. 用材料. て い る こ と が わ か る.こ. 圧 縮 試 験 に は,直 (比 重3.8)と. 径25〜10mmの. ア ル ミナ ボ ー ル の 粒 度 に 合 う よ う ふ. る い 分 け た 路 盤 材(以 整 砕 石(M‑5,以 路 盤 材Aは. ア ル ミナ ボ ー ル. 下 路 盤 材Aと. 称 す),粒. 下 路 盤 材Bと 称 す)を. 用 い た.な. お,. 路 盤 材Bを ふ る い 分 け た も の で あ る.. 各 々 の 材 料 の 粒 度 分 布 を 図‑1に,路 CBR試. 度調. 盤 材Bの. 力 比(σ1/σ3)―. れ は,載. 度 以 降で安定 し 荷 に 伴 う粒 子 の 大. き な 移 動 が 無 く構 造 的 に 安 定 し て い る こ と を 示 し て い る.ま. た,路. 盤 材Aで. ミナ ボ ー ル で は1.1〜1.2程. は 応 力 比 が1.6〜1.7,ア. ル. 度 で あ り,ア ル ミナ ボ ー. ル は 路 盤 材 に 比 べ 等 方 的 性 質 を 示 して い た. 式(1)にField5)に よ っ て 示 さ れ た,粒. 修正. 力. 度 配 合,形. 状. の 違 い に 左 右 され な い 間 隙 比(e)と 粒 子 の 平 均 配 位 数. 験 結 果 を 図‑2に 示 す. (1粒 子 当 た り の 接 点 数 の 平 均,N)と. (2)圧. の 関 係 を 示 す.. 縮試験方法. 圧 縮 試 験 は,図‑3に. 析 し な い よ う留 意 し て パ ッ キ ン グ し,1mm/minの 荷 速 度 で 行 っ た.パ. ッ キ ン グ に 際 し て,路. ア ル ミナ ボ ー ル で は,ラ. 載. 盤 材Aと. の と き の 圧 密 荷 重 は,載. 粒 状 体 の 荷重 伝 達 は接 触 点(面)を. 通 して行 わ れ る.. そ の た め,平 均 配 位 数 は粒 状 体 の微 視 的 な構 造 を考. ンマ に よ る 突 き 固 め が 有 効. で は な か っ た た め,約300kPaで2〜3回 行 っ た.こ. (1). 示 す アル ミ円筒 内 に試 料 が 偏. の初 期 圧 密 を. え る上 で重 要 な要 素 で あ る.式(1)に 路 盤 材Aと アル ミナ ボ ール で そ れ ぞ れ 測 定 され た 間隙 比 を代 入 す る. 荷 初期 にお い. て 大 き な 体 積 ひ ず み が 生 じ な い よ う に 決 定 し た. ま た,路. 盤 材Bに. 関 し て は,突. 固 め に よ る締 固 め試. 験 よ り得 られ た 最 大 乾 燥 密 度 の95%以. 内になるよ う. に,3層. ンマ で 突 き 固. に 分 け 各 層 を38回 ず つ4.5kgラ. め た. 図‑3に 示 す よ う に 円 筒 側 部 に は ひ ず み ゲ ー ジ を 貼 り付 け て 円 周 方 向 ひ ず み を 測 定 し た.測 ず み は,内. 圧 を受 け る 肉厚 円筒 シ ェル 問 題 と して. 外 径 の 伸 び よ り解 析 し,側 と き,計. 定 した ひ. 圧 を 算 出 し た10).こ. の. 算 条 件 と し て ア ル ミ の 弾 性 係 数 は7 .1×. 1010(N/m2)と し た. ま た,ア. ル ミナ ボ ー ル と 路 盤 材Aに. 期 圧 密 終 了 時 の 間 隙 比 を 測 定 した.そ. つ い て は,初 の 結 果,路. 図‑3ア ル ミ モ ー ル ド と載 荷 板. 図‑1使 用 材 料 の粒 度 分 布. 図‑2路. ―114―. 盤 材Bの 修 正CBR試. 験結果.
(3) 図‑4路 盤 材Aで の 圧 縮 試 験 結 果 と,8.28,8.39と. な る.こ. 図‑5アルミ ナボールで の圧 縮 試 験 結 果. の こ と よ り,粒. 子同士 の. 図‑6路 盤 材Bで の圧 縮 試 験 結 果. 静 置 した 場 合 を想 定 して,幅(B),長. さ(L)そ して 厚. 接 触 状 態 に 影 響 を 及 ぼ す と 考 え られ る 接 触 点 数 に 大. さ(T)を測 定 し.測 定 したデ ー タ か ら,粒 子 形 状 を. き な 差 は 認 め られ ず,圧. 示 す 指 標 の 一 つ で あ る伸 長 率(B/L)と 偏 平 率(T/L)を. 縮 試 験 結 果 の 差 は粒 子 形 状. 算 出 して 形 状 の評 価 を行 っ た5).な お,粒 子 の 寸 法. に よ る も の と考 え られ る. 図‑6を 見 る と,路 路 盤 材Aお. 大 き い こ と が わ か る.こ る と考 え られ る.ま. た,応. れ は,細. b)路 盤 材A,Bで の 異 方 性 要 素 の 測 定. 動 は 少 な く,構. Oda6)に よ る と,粒 子 の構 造 的 異 方 性 は粒 子 長 軸 の. 粒 骨 材 の影 響 で あ. 力 比 は ひ ず み が0.5%程. 以 降 で 安 定 して い る こ と か ら,載. ま た,応. は ノ ギ ス を用 い て 測 定 した.. 盤 材Bで の 載 荷 軸 方 向 ひ ず み は,. よび ア ル ミナ ポ ール で の試 験 結 果 に 比 べ. 方 向 と接 触 面 に対 す る法 線(接 触 法 線)の 分 布 の2. 度. 種 類 に分 け られ る.. 荷 に 伴 う粒 子 の 移. 造 的 に 安 定 して い る と 考 え られ る.. 路 盤 材 で は,異 方 性 要 素 測 定 用 に供 試 体 を作 製 し,. 力 比 は1.4〜1.5に 分 布 し て お り,路 盤 材Aよ れ は,. 測 定 を 行 っ た.路 盤 材Aで は,ホ ッパ ー か ら長 方 形 モ ー ル ド内 に 路盤 材 を投 下 し,鉄 板 の 上 か らラ ン マ. は 粒 度 が 異 な る が 同 じ材 料 を 用 い て い る. で 締 固 め た 状 態 で 空 隙 内 に セ メ ン トペ ー ス トを流 し. り も 多 少 小 さ い が ほ ぼ 同 程 度 の 値 を 示 した.こ 路 盤 材Aと. こ と に よ る も の と考 え られ る.. 込 み 固結 させ た 後,ダ イ ヤ モ ン ドカ ッ ター で 切 り出 して供 試 体 を作 製 した.ま た,路 盤 材Bの 供 試 体 は,. 3.異. 方 性 要 素 の測 定. 数%の セ メ ン トを 混 合 させ φ10×20の 円 筒 形 モ ール ド内 で 突 き 固 め,固 化 後 に ダ イ ヤ モ ン ドカ ッタ ー で. (1)測 定方 法. 切 出 して 作 製 した.何 れ の 場 合 も,供 試 体 の画 像 解. 異 方性 要 素 の測 定 は,圧 縮 試 験 で 使 用 した 材 料 を. 析 は デ ジ タル カ メ ラ で画 像 を コ ン ピ ュー タ に 取 り込. 用 い て行 っ た.ま た,路 盤 材 の 粒 子 形 状 は極 端 に偏. ん で行 っ た.画 像 解 析 例 を 図‑8に 示す.. 平 で あ っ た り細 長 い も の は 不 良 で あ る とい わ れ てい. 粒 子 の 方 向 は,図‑9に 示 す よ うに,粒 子 が 内接 す. る が,形 状 を 示 す 指 標 は 特 に設 け られ て い な い.そ. る長 方形 を 考 え,長 軸 に 対 す る 平行 線a‑aと 水 平 軸. の た め,路 盤 材Aの 粒 子 形 状 もあ わせ て測 定 した.. との傾 き を測 定 した.ま た,粒 子 同士 の接 触 方 向 は,. a)粒 子 形 状. 図‑9に 示 す よ うに,接 触 面b‑bに. 粒 子 形 状 は,図‑7に 示 す よ うに,平 面 上 に 粒 子 を. 引 き,水 平 軸 との傾 き を測 定 した.な お,傾 斜 角 の 表‑1個. 図‑7粒 子 形 状 の測 定. ―115―. 直 行 す る線c‑cを. 別 要 素 法 の解 析 パ ラ メー タ.
(4) (a)路盤 材A. (b)路 盤 材B. 図‑8路 盤 材 の画 像 解 析 例. 図‑9粒 子 の長 軸 と接 触 法線 の傾 斜 角 の測 定. Case‑1. Case‑2 図‑11個. 測 定 は 水 平 軸 を0°. と し,反. 図‑10個 別 要 素 法 の要 素接 触 モ デル. Case‑3. 別 要 素 法 に よ る要 素 の パ ッキ ングパ タ ー ン. 時計 回 りを正 と して. 正 と し て 行 っ た.. 行 っ た. (2)測. c)ア ル ミナ ボ ー ル で の 異 方 性 要 素 の 測 定. a)粒. アル ミナ ボ ー ル で は,路 盤 材 の よ うに画 像解 析 用 供 試 体 の 作 成 が 難 しか っ た た め,図‑10に. 定結果 子形状. 路 盤 材 の 形 状 は,伸 長 率 が0.7〜0.8,偏 平 率 が0.4 〜0 .5を 中 心 に 分 布 し て い た.こ れ を 図‑12,13に 示 す.. 示 す 円形. 要 素 を 用 い た 個 別 要 素 法 に よ り接 触 法 線 の解 析 を. こ の こ と よ り,今. 回使 用 した材 料 は 比較 的 良 好 な も. 行 っ た.解 析 時 の 要 素 粒 度 は,圧 縮 実 験 で用 い た ア. の で あ る と 判 断 さ れ た.. ル ミナ ボ ー ル と同 じ にな る よ うに し,図‑11に 示 す3. b)路. パ タ ー ンの ラ ンダ ム パ ッキ ング状 態 で ,圧 縮 時 の接. 盤 材A,Bで の 異 方 性 要 素. 路 盤 材A,Bで. の 粒 子 の 長 軸 方 向 は,図‑14に. 示す よ. 触 法線 の 分布 を測 定 した.こ の とき の パ ラ メー タ の. う に 水 平 方 向 に 卓 越 し て お り,路. 決 定 は 松 岡 ら11)の方 法 に従 い,表‑1に 示 す 条 件 で 解. 材Aに 比 べ 長 軸 が90° 方 向 に 分 布 す る も の が 多 い が,. 析 した.な お,要 素 間 の 摩 擦係 数 は,φ2mmの. アル. ほ ぼ 同 じ分 布 を 示 して い た.路. 盤 材Bで. 盤 材Bで. ミナ ボー ル で 定容 積 法 に よ る一 面せ ん 断 試験 か ら得. 細 粒 骨 材 が 多 く,突. られ た結 果 を 用 い た.ま た,傾 斜 角 の測 定 は 路盤 材. 及 ぼ す と予 想 され た が,粒. の場 合 と同様 に,水 平 軸 か らの 角度 を反 時 計 回 りを. ル ギ ー に 対 し て 最 も安 定 し た 方 向,す. ―116―. は,路. 盤. はAに 比 べ. き 固 め 時 の粒 子 の配 列 に影 響 を 子 の長 軸 は突 き 固 めエ ネ なわち水平方.
(5) 図‑12路 盤 材 の伸 長 率 の 分布. 図‑14路. 盤 材A,Bで. 図‑13路 盤 材 の偏 平 率 の分 布. A. A. B. B. の粒 子 長 軸 方 向 の 分布. 図‑15路. 盤 材A,Bで. の接 触 法 線 方 向 の 分 布. 結 果 が 得 られ た も の と考 え られ る. c)ア. ル ミナ ボ‑ル. で の異 方性 要 素. ア ル ミ ナ ボ ー ル で の 測 定 結 果 を 図‑16に 示 す.こ れ に よ る と,ア. ル ミ ナ ボ ー ル で は 圧 縮 方 向,斜. 45° 方 向 で の 接 触 分 布 は,こ. め. れ らの方 向 以外 で の接. 触 分 布 よ り も 突 出 して い る こ と が わ か る. 球 形 も し くは 円形 要 素 を用 い た とき の 最 密 充 填 配 列 はSimple. Case‑1. staggerと 呼 ば れ る 配 列 で あ る.個. 別要素. 法 に よ る圧 縮 シ ミ ュ レー シ ョン で は 圧 縮 が 進 む に つ. Case‑2. れ,Simple Case‑3. stagger的 に 配 列 す る粒 子 が 多 い た め こ の. 様 な 結 果 が 得 ら れ た も の と 考 え ら れ る.ア ボ ー ル で は,接. ル ミナ. 触 状 態 は3次 元 に 分 布 す る が,圧. 縮. 下 で の粒 子 の 配 列 は 最密 充 填 に移 行 しよ うとす るた め,粒. 図‑16ア ル ミナ ポー ル で の接 触 法線 方 向 の分 布. 子 の 相 対 位 置 は シ ミュ レー シ ョン と同様 の傾. 向 を 示 す も の と考 え られ る.. 向 に配 列 す る傾 向 が あ る こ とが わ か っ た. 接 触 法 線 の 測 定 結 果 を 図‑15に 示 す.何 れ の 路盤. 4.フ. 材 も,圧 縮 方 向 の接 触 分布 が他 の 方 向 の 分布 に比 べ. ァ ブ リツク テ ン ソル に よる解 析. 大 き く,荷 重 に抵 抗 す る粒 子 構 造 を 有 して い た.し (1)フ. か し,路 盤 材Bで の 載 荷 方 向 の 接 触 法 線 分 布 は,路. ァ ブ リ ッ ク テ ン ソ ル4),5),12). 盤 材Aに 比 べ 極 端 に大 き い 値 を示 して い た.こ れ は. 互 い に 接 触 す る粒 子 に は,接 方 向 の 反 力 が 生 じ る.反. 図‑8に 示 す 画 像 解 析 例 か らも わ か る よ うに,解 析 時. nと す る と,M個. に粒 子 と して認 識 で きた も の の うち,互 い に接 触 し. 力 方 向 の 単 位 ベ ク トル をn,‑. の 接 触 点 に 対 し2M個. ル が 存 在 す る こ と に な る.い. てい る粒 子 数 が 少 なか っ た た め,一 方 向 に突 出 した. ―117―. 触 平 面 に 対 して 鉛 直. ま,t番. の法 線 ベ ク ト 目の 単 位 法 線.
(6) ベ ク トル をn(t)とし,座 ni(t),nj(t)と す る と,フ. 標 軸Xi,Xjへ の 投 影 成 分 を 各 々 ァ ブ リ ッ ク テ ン ソ ル(Fij)は 次 式. 本 研 究 で は,フ ァブ リッ クテ ン ソル と粒 状 体 に作. に 示 す よ うに,ni(t)とnj(t)の ダ イ ア ッ ドの 平 均 され た. 用 す る応 力 との 関係 を,そ れ ぞ れ の成 分 と軸 方 向か. 累 計 値 と し て 示 され る.. ら考 察 した.ま た,式(4)に 示 す ファ ブ リック テ ン ソ ル と応 力 テ ン ソル の 関係 か ら,粒 状 体 内 部 に 生 じる (2). 応 カ テ ン ソル につ い て考 察 を行 っ た. フ ァ ブ リック テ ン ソル は,接 触 点 の 方 向 で 決 定 さ. こ の と き,ni(t),nj(t)はn(t)とXi,Xjが なす 角 の余 弦 に等 し い.こ. れ るテ ン ソル で あ るが,本 研 究 で は粒 子 の長 軸 方 向. れ を 幾 何 学 的 に 表 現 す る と 式(3)に な る.こ. れ は,図‑17に. 示 す 条 件 で,単. に 対 し(COSθ(t),sinθ(t))の. につ い て も 同様 に フ ァ ブ リ ックテ ン ソル を算 出 した.. 位 ベ ク トルnがX1,X2軸 成 分 を 持 っ こ と か ら導. (2)圧 縮 試 験 との 比 較. か れ る.. 異 方 性 要 素 の解 析 結 果 を表‑2に 示 す. 各材 料 にお け る接 触 法線 方 向 で のテ ン ソル 軸 の 傾 斜 角 度 は,鉛 直 軸 に対 して7〜‑8° の 範 囲 に 分 布 し (3). て お り,圧 縮 試 験 の 載 荷 方 向 と ほ ぼ一 致 して い た. ま た,路 盤 材Aと アル ミナ ボ ール で の フ ァ ブ リ ッ ク テ ン ソル の 比(F1l/F22)を比 較 す る と,圧 縮 試 験 で の 応 力 比(σ1/σ2)と ほ ぼ 一致 して い た.こ れ らの こ と. また,式(3)か. らフ ァブ リ ックテ ン ソル の軸 の傾 斜. か ら,接 触 法 線 方 向 にお け るF11/F22は粒 状 体 の異 方. 角 度 を容 易 に算 出で き る.. 性 の 強 さの 指 標 で あ る こ とが わ か る.と こ ろ が,路. 土 の よ うな粒 状体 にお い て,応 力 は 内部 接 触 力 の. 盤 材A,Bで の σ1/σ2は同程 度 で あ った に も か か わ ら. 平 均 化 と考 え られ る.粒 状 体 内 の あ る 円領 域 上 で推. ず,路 盤 材Bで の 接 触 法 線 にお け るF11/F22は大 き な. 定 され る応 カ テ ン ソル(σik)は,粒. 値 を示 した.こ れ は,図‑8か. 状体 に作用す. *. る マ ク ロ な 応 カ テ ン ソル(σjk)と. して い る粒 子 数 が 少 な く,鉛 直 方 向 に偏 っ た 結 果 が. フ ァ ブ リ ックテ ン. ソル を 用 い て 表 わ す こ と が で き る.こ. ら もわ か る よ うに接 触. 得 られ た た め だ と言 え る.. れ を 式(4)に 示. 路 盤 材 へBに お け る粒 子 長 軸 方 向 で の テ ン ソル 軸. す.. の傾 斜 角 度 は,水 平 軸 に対 して1〜4° の範 囲 に 分布 して お り,圧 縮 試 験 の拘 束 方 向 と一 致 してい た.ま. (4). た,粒 子 長 軸 方 向 に お け る 路 盤 材A ,BのF1I/F22はほ ぼ等 しく,構 成粒 子 数 に は 大 き な 差 が あ るが,同 様 の構 造 を 有 して い る と考 え られ る.こ れ らの こ とよ り,粒 子 長 軸 方 向 は,接 触 法 線 の よ うに 荷 重 伝 達 に 直 接 関係 す る わ け で は ない が,粒 状 体 の構 造 を特 徴 づ け る重 要 な要 素 で あ る と言 え る. 路盤 に関 連 す る各 種圧 縮 試 験 で の載 荷 方 向 は,舗 装構造 を想 定 した とき に実 際 に作 用 す る荷 重 方 向 と 一 致 して い る .今 回 の試 験 条 件 も 同様 で あ る.こ れ 図‑17単 位 法線 ベ ク トル と傾斜 角. に対 し,砂 な どの粒 状 体 で は比 較 的 大 き な変 形 を解 析 す るた め に,想 定 され るす べ り面 も し くは せ ん 断. 表‑2異 方 性 要 素 解 析 結 果. 路盤 材A 路盤 材B 粒 子 方 向 接 触 法線 粒 子 方 向 接 触 法 線. ―118―. ア ル. ミナ ボ ー ル. Case‑1Case‑2Case‑3.
(7) 面 に あ わせ て供 試 体 を作 製 し,三 軸 圧 縮 試 験 を行 う. 今 後 路盤 の 変 形 特 性 の検 討 にお い て,粒 子 の長 軸. こ と が多 い.ま た,路 盤 は 層厚 が薄 く,変 形 が 比 較. 方 向 の 測 定 が 重 要 に な る と考 え られ る.ま た,そ. 的 小 さい た め,固 有 異 方性 の影 響 が大 き く残 る と予. の評 価 方 法 と して は,フ ー リエ級 数 に よ る分 布 形. 想 され る.し た が っ て 従 来 の供 試 体 作 製 法 で 三 軸 圧. 状 の解 析 が あ げ られ る.. 縮 試 験 や 動 的 三軸 圧 縮 試 験 な ど に よ り路 盤 の 変 形 特 謝 辞:卓 越 方 向 と接 触 法 線 分 布 測 定 用供 試 体 作 製 に. 性 を検 討 で き る と考 え られ る.. あた り,鹿 島 道 路(株)技 術 研 究所 第2研 究 室 海 老 澤 (3)粒 状 体 内部 の 応 力 テ ン ソル. 秀 治 室 長,佐 々木 雅 之研 究員 に は 御 協 力 頂 い た.ま た,ア ル ミナ ボー ル の摩 擦 係 数 の測 定 に 際 して は東. 式(4)に つ い て σ1/σ2と した 場 合 を 考 え る と,粒 状 体 に作 用 す るマ ク ロな 応 カ テ ン ソル 比 は,粒 状 体. 京 農 業 大 学 坂 口栄 一 郎 助 教 授,農. 業 工 学 科4年 生. 内 の あ る 円領 域 上 で 推 定 され る応 カ テ ン ソル 比 に表 ‑2に 示 した フ ァブ リ ックテ ン ソル の成 分 比 の 逆 数 を. 能 重 忠 政 君,路 盤 材 の形 状 測 定 に 関 して は東 京 農 業. 乗 じて 求 め る こ とが で き る.こ の 逆 数 は1よ りも小. 協 力 を得 た.記 して感 謝 の意 を表 す る も ので あ る.. 大 学 農 業 工 学 科 農 業 造 構 学研 究 室3年 生 諸 君 の御. さい こ とか ら,内 部 の あ る部 分 に お い て 生 じる応 力 比 は,外 部 に 作 用 す る応 力 比 よ り も大 き くな る 可能. 参 考 文 献. 性 が あ る.す なわ ち,粒 状 体 内 に お け る粒 子 の 回転. 1). コ ン ク リ ー ト標 準 示 方 書 「舗 装 編 」, 土 木 学 会,. や 移 動 が生 じ易 くな る も の と考 え られ る.. 2). 福 田 正, 松 野 三 朗:. 3). セ メ ン ト コ ン ク リー. 5.ま. pp. 12‑13,. とめ. 佐 竹 正 雄:. No.. 11, pp. 5‑12,. 地 盤. 5). 粒 状 体 の 力 学,. る粒 度 調 整 砕 石 と路 盤 材 を 単純 に モデ ル 化 した アル. 6). Oda,. ミナ ボ ール とそ の 粒 度 に合 うよ うに ふ るい 分 け た 路. behaviours. との 関係 を調 べ た.得. られ た主 な 結 果 を ま とめ る と. induced. 263‑270,. 1988.. 董 軍,. 中 村 和 之:. 11). 松 岡 元,. 向 に卓 越 して配 列 す る傾 向 が あ る こ とが わか っ た.. 機 構 の 微 視 的 考 察, pp. 167‑175, Tobita,. 山 元 修 一:. T.. and. お い て 生 じ る応 力 比 は,外 部 に 作 用 す る応 力 比 よ. SciencePUb.,pp.‑63‑‑70,1988.. Granular. 子 の長 軸 方 向は,分 布 形 状お よび フ ァ ブ リ ック テ ン ソル の値 とも に安 定 して い た.こ の こ と よ り,. ―119―. deformation University,. 異 方 性 を 考 慮 した 砂 の 変. Plasticity Advances. theory in. 1984.. for granular. soils. Micromechanics Science. PUb.,. of pp,. 急 建 設 技 術 研 究. 土 木 学 会,. pp. 385‑403,. 1974.. 個 別 要 素 法 に よ る粒 状 体 のせ ん 断 土 木 学 会 論 文 集,. No. 487/III‑26,. 1994.. constitutive. ブ リッ クテ ン ソル に影 響 を及 ぼ す.こ れ に対 し粒. the. Saitama. at al. eds.), Elsevier. 状 体 内 にお け る あ る 円領 域 上 で推 定 され る応 力 テ ン ソル 比 と の比 較 よ り,粒 状 体 内 部 の あ る部 分 に. 測 定 は 難 し く,こ れ は算 出 され る接 触 法 線 の フ ァ. Engrg.,. ・強 度 特 性 の 異 方 性,東. ギ ー に 対 して 最 も安 定 した方 向,す な わ ち水 平 方. (4)細 粒 骨 材 を 多 く含 む 路 盤 材 に お い て 接 触 法 線 の. 1993.. on. No. 20, PP. 71‑76,1994.. 構 造 力 学 公 式 集,. り も大 き くな る可 能 性 が あ る こ とがわ か っ た.. Vol. 32,. 大 型 平 面 ひ ず み と三 軸 圧 縮 試 験 に よ. 10). 12). と 基 礎,. VoL. 32, No. 11, pp. 31‑36, A:. anisotropy,. る 粗粒 材 の変 形. (3)粒 状 体 に 作 用 す るマ ク ロ な応 カ テ ン ソル 比 と粒. 1995.. 1976.. Ohnishi,. Materials(Shen. 所 報,. (2)路 盤 材 に お い て,粒 子 の長 軸 は突 き 固 め エ ネ ル. Found.. と 基 礎,. and. Granular. 9). わ か っ た.. Depart.. effects. ・強 度 論,土 M.. 土. pp. 56‑91,. their. 形. (1)粒 子 同 士 の接 触 法 線 に 関 す る フ ァ ブ リ ッ クテ ン. フ ァブ リッ クテ ン ソル に よ っ て評 価 で き る こ とが. of sand,. and. 松 岡 元, 平 尾 淳 一, 福 竹 毅 芳:. with. 粒 子 の 形状 に よ って 変 化 す る粒 状 体 の 力 学 性 状 を. 土 質 工 学 会,. Fabrics. 7). 8) Oda,. ソル の比 は,粒 状 体 の異 方 性 の強 さの指 標 で あ り,. M.:. と 土 の 異 方 性,. Issue, pp. 1‑59,. 以 下 の通 りで あ る.. PP. 81,. 日 本 道 路 協 会,. 1984.. 本 研 究 で は,上 層 路盤 材 と して 多 く用 い られ て い. 盤 材 に つ い て,固 有 異 方 性 と圧 縮 応 力 下 で の異 方性. 朝 倉 書 店,. ト 舗 装 要 綱,. 1984.. 4). Special. 道 路 工 学,. 1996.. model. Yanagisawa,. for granular. Materials(eds.. Satake,. E.:. materials, M.. and. Contact. tensor. Micromechanics. Jenkins,. in of. J.T.), Elsevier.
(8) A BASIC. STUDY. ON FABRIC. ANISOTROPY. OF GRANULAR. BASE. COURSE. MATERIAL Yasushi. TAKEUCHI,. Masashi and Tatsuo. KOYANAGAWA,. Tatsuo. INUI. NISHIZAWA. In this paper, the compression test and fabric anisotropy measurement of crushed stone for mechanical stabilization(M-25) was carried out, to estimate the influence of anisotropy on mechanical property of granular base course material. The mechanical property was evaluated from stress ratio - strain relationship from the compression test. And the fabric anisotropy was analyzed by fabric tensor from orientation fabric and twodimensional distribution of normals as factor of fabric anisotropy. As a result, the ratio of fabric tensor components by distribution of normals presented anisotropy strength of assembly, and orientation fabric of granular base course material was superior in horizontal direction.. ―120―.
(9)
関連したドキュメント
AbstractThepurposeofthisstudyistocomparethecompositecostfunctionmodel
However, NWA 2235 has unusual features that are the presence of large augite, a poikilitic texture, and the presence of glass inclusions, and LREE enriched bulk chemical
The processing Polyester fabric was examined aboutthechangein the expansion and contration,the thickness the flexibility degree, and the compressed elasticity ratio.. As a
[r]
The effect of the soil fabric on the mechanical behaviour, namely the compression, and strength was also observed
これ らと骨格資料データベー スを統合する作業が進行 している｡ (2) 盃長琉以外の骨格標本 本研死所に保管されている霊長類以外の動物の 骨格標本は,主として日本産のタヌキ ･ツキノワ グマ
As a result, it was confirmed by the evaluation of the reinforcement effect distribution ratio and the reduction coefficient of supported slope, that the reinforcement effect
