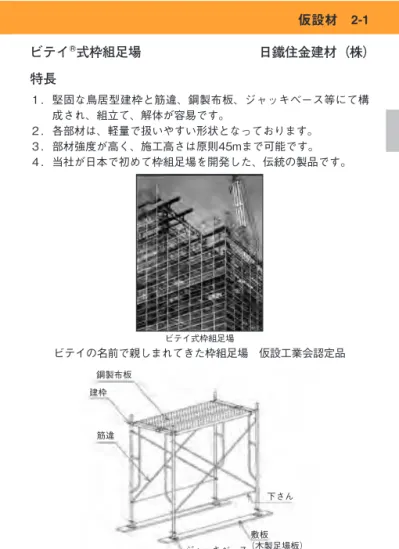

特長
１． 堅固な鳥居型建枠と筋違、鋼製布板、ジャッキベース等にて構 成され、組立て、解体が容易です。 ２．各部材は、軽量で扱いやすい形状となっております。 ３．部材強度が高く、施工高さは原則45mまで可能です。 ４．当社が日本で初めて枠組足場を開発した、伝統の製品です。 ビテイ式枠組足場 ビテイの名前で親しまれてきた枠組足場 仮設工業会認定品 【建枠】 許容支持力（ジャッキ型ベース金具の繰出し長さ200以下の場合） ・標準枠：42.6kN/枠（4.35t/枠） ・簡易枠：34.3kN/枠（3.5t/枠） 【床付き布枠】 許容積載荷重ビテイ 式枠組足場
日鐵住金建材（株）
鋼製布板 建枠 筋違 ジャッキベース 敷板 （木製足場板） 下さん特長
１． 部品の組み込みを、従来の溶接構造から打ち込みリベット方式 への変更により、溶接部からの錆びの発生が無く、メンテナン ス費用を削減します。 ２． 余裕のある安全設計。積載荷重が大きく、たわみ量の少ない製品 です。 ３． 耐久力アップで一段と経済的。先めっき鋼板のため耐久性に優 れています。 ４． 踏面は鋼板打ち抜き加工、下面は全長にわたるゴム取付けによ る滑り止め加工を施してありますので、雨中でも安心して作業 する事ができます。形状
Ｌキャット 軽量長尺足場板 仮設工業会認定品Lキャット （軽量長尺足場板）
日鐵住金建材（株）
240 55 40 240 23 L 品 番 （mm）長さL（mm）幅W （mm）高さt（k ）重量 L-4000RN 4,000 240 40 14.9 L-3000RN 3,000 240 40 11.2 L-2000RN 2,000 240 40 7.6 等 分 布 許 容 荷 重 2.94kN（300k ） 但し、支持間隔 1,800mmの場合 中央集中許容荷重 1.47kN（150k ） た わ み 量 11mm以下（支点L＝1,800荷重P＝96k ） 断 面 性 能 断面2次モーメントIx＝10.08 断 面 係 数 Zx＝3.68 安 全 係 数 S≒390
240 55 40 23特長
１． 隙間を少なくしました。横地付近の隙間が極限まで小さくなりま した。 ２． 歩行面がフラットです。つかみ金具で生じる歩行面の段差が無 くなりフラットになりました。 ３． 解体が簡単です。 外れ止めにあずけ方式を採用しているため、 一人での解体作業が簡単になりました。 ４． 荷崩れ防止機能を追加しました。側板の凹凸により、荷崩れが なくなりました。 ５． 高強度そして軽量です。高張力鋼の使用により、高強度を実現。 また、これだけの機能を追加したにも関わらず、通常の鋼製布 板（当社SKNシリーズ）の重量と同等以下です。設置例
歩行面がフラット セイフティウォーク（新型鋼製布板） 時代のニーズに対応した21世紀の布板 仮設工業会認定品 NETIS登録番号：KK-070009-Aセイフティウォーク （新型鋼製布板） 日鐵住金建材（株）
品番 長さ 巾 重量 SN-6 1,829mm 490mm 15.9k SN-5 1,524mm 13.9k SN-4 1,219mm 11.7k SN-3 914mm 9.5k 品番 長さ 巾 重量 SN-624 1,829mm 240mm 8.9k SN-524 1,524mm 8.0k SN-424 1,219mm 6.9k SN-324 914mm 5.8k92
枠組足場用L型幅木 日鐵住金建材（株）
特長
1. 建枠建地と布板との隙間を塞ぐ、水平部付きのL型幅木です。 2. 幅914mm、610mmの建枠に対応します。 3. 工具不要で簡単に取りつけ可能です。 4. 幅木を重ねて取り付けるため、建枠の建地での隙間がありません。 5. 高張力鋼を使用しているため、高強度かつ軽量（3.8k ）です。 枠組足場用L型幅木 墜落災害や飛来落下物災害の防止に 幅木間取り付け状況 L1 L 平面図 正面図 L1 側面図 20 57 70 20 57 70 10 125 155 155 125 10（ ）
L ：スパン L1 ：製品長さ 品番 スパン（mm）製品長さ（mm） LHB-6 1829 1869 LHB-5 1524 1564 LHB-4 1219 1259 LHB-3 914 954 LHB-2 610 650 LHB-18 1800 1840 LHB-15 1500 1540 LHB-12 1200 1240 LHB-09 900 940 LHB-06 600 640特長
１． 厚生労働省の「手すり先行工法に関するガイドライン」にそった 手すり先行専用足場です。常に手すりのある状態で組立・解体が できるので、墜落災害を防ぐ事ができます。 ２． 水型の手摺枠は床からの高さが約910mmあり、かつ束材や斜材 が入っているため、手すりと布材の間から作業者が落下する事 が無く二段手すりの役目を果たします。 ３． 枠幅が880mmと620mmの2種類あり、鋼製布板を布材とした 場合、枠幅いっぱいに床を設ける事ができ、布材の隙間を解消 しました。 ４． 手摺枠・三角枠を使う事で従来の建枠の筋違とは違う都市景観 と調和したデザインが得られ、市街地での工事現場のイメージ を変えます。ハイシティ （手すり先行専用足場） 日鐵住金建材（株）
ハイシティ アーバンイメージが描く美観と景観 仮設工業会認定品特長
１． 足場組立と同時に手すり枠ができます。作業員が上段に上がる前 に、下段から取り付けられ、上段に上がった時には、既に手すり 枠が存在しており、また、解体時も手すりのある状態で建枠を外 し下段に移動してから上段の手すりを外すので、作業中の墜落災 害を防止します。 ２． 従来の建枠にそのまま組み付け。従来からの建枠を改造すること なく、手すりの機能を簡単に追加できます。 ３． ワンタッチで取り付けることができ、特殊な工具を必要としませ ん。 ４． 手すり枠のガタツキが少ない。下部固定金具にクサビクランプを 使用しているため、組立後、より安全性があります。 ５． 手摺枠の要となる下部固定金具のクサビが不用意に外れないよう、 クサビ先端に抜け止め機構を設けています。（２重安全）形状
軽量型鋼製ビテイガード （据置き式先行手摺枠）
日鐵住金建材（株）
鋼製ビテイガード（先行手摺枠） 足場組立解体時の墜落災害防止に！仮設工業会認定品94
上部固定金具 巾木固定孔 位置決め金具 下部固定 金具 ▼上段床面特長
１． 簡単で確実な昇降装置です。バネバランス式ですので、作業床は 手動で簡単に昇降します。 ２． US−25Sは自重143k と軽量でコンパクトです。 ３． アウトリガーの使用により、優れた安全性を確保しました。 ４． 仮設工業会にて製品の強度試験を行い、各種性能を確認してい ます。アップスター （25型・36型・42型） 日鐵住金建材（株）
アップスター 作業の省力化・効率化に適した昇降式移動足場 仮設工業会認定品 36型 25型品 番 US-25S US-36S US-42S
作業床寸法 巾 590mm長さ 1500mm 巾 590mm長さ 1500mm 巾 590mm長さ 1500mm 作業床高さ 最低地上高 950mm最高地上高 2560mm 最低地上高 1370mm最高地上高 3600mm 最低地上高 1965mm最高地上高 4195mm 高 さ 調 節 4段階 2560mm 2100mm 1510mm 950mm 5段階 3600mm 3090mm 2510mm 1930mm 1370mm 5段階 4195mm 3685mm 3105mm 2525mm 1965mm 自 重 約143k（手摺材・巾木材を含む） 約192k（手摺材・巾木材を含む）約260k（手摺材・巾木材を含む） 昇 降 装 置 手動式（バネバランス式） 手動式（バネバランス式） 手動式（バネバランス式） 積 載 荷 重 1310N（133k f） 1310N（133k f） 1310N（133k f） 表 面 処 理 溶融亜鉛メッキ（一部電気メッキ）溶融亜鉛メッキ（一部電気メッキ）溶融亜鉛メッキ（一部電気メッキ） 42型 25型 36型 42型
特長
１． 本体を分割することにより業務用ライトバンへの積込・運搬が 可能。 ２． 特別な工具を必要とせず組立・解体が可能。面倒な足場の架け 払いが不要。 ３． キャスターでの移動、作業床の昇降ができるため、足元および 天井の障害物回避が容易。また二人で持ち運びできるため、階 段等の場所移動も容易です。 ４． アウトリガーの使用により、6度以上の転倒余裕角度を確保。手 摺・巾木も完備しており誰でも安全に作業できます。アップスター ジュニア
日鐵住金建材（株）
アップスタージュニア コンパクトで機動性に優れた昇降式移動足場 仮設工業会認定品 品 番 US-21Jr 作業床寸法 巾 590mm長さ 1100mm 作業床高さ 最高地上高 2180mm最低地上高 1020mm 高 さ 調 節 3段階 2180mm1600mm 1020mm 自 重 手摺 21k上部 57k｝
総自重120k 下部 42k 昇 降 装 置 手動式（バネバランス式） 積 載 荷 重 1176N（120k f） 表 面 処 理 溶融亜鉛メッキ（一部電気メッキ）96
590 590 414 643 上部ブロック 下部ブロック特長
１． ワンタッチのクサビ締結方式のため、短時間で組立が可能です。 ２． 使い易いブラケット、軽量のチューブ式ジャッキ等コストにも 留意し、経済的にも優れています。 ３． 理想的な住宅、及び中層ビル工事用の足場です。現場施工例
ビテイフォールド （一側足場）
日鐵住金建材（株）
ビテイフォールド 住宅、および中層ビル工事に最適な足場です 仮設工業会認定品特長
１． 足場兼用の強力サポート（支保工）として機能します。作業足 場としての機能を果たしつつ、しかもそのまま強力支保工材と して使用できる強靭さと便利さを兼ね備えています。 ２． 組立解体は極めて簡単。TSサポートの主要部分となっている建 地材とつなぎ材の着脱は、クサビ金具の緊結・解放によって行 います。極めて簡単で、しかも能率的です。 ３． 広い作業場と安全な通路を確保します。強力な建地材によって 構成される支柱ステージは広々としていて、ゆとりのある作業 空間が確保できます。 ４． 部材種類は、必要最少限に工夫されていて使い易く保管管理に も便利です。 ５． イベントや景観材としても使える汎用性を備えています。本来 の建設用資材としてばかりでなく、その構造形状、機能を活用 して、イベント構造物、景観モニュメントなどにも使用されて います。TSサポート
日鐵住金建材（株）
TSサポート 足場兼用支保工 仮設工業会承認製品98
特長
１． 優れた安全性。下部から斜材（支柱パイプ）がアサガオ本体を支 えているため著しく強靭性を高めました。 上部吊材を廃したため、 これに当った落下物が跳ね出す不安を解消しました。 ２． 本体を支える斜材が各スパン毎に独立しているために、荷揚等 の必要時には、１スパン毎にアサガオを折畳むことが出来ます。 構造も簡単で、特別な工具も不要、効率良く組立・解体が出来 ます。 ３． 直線部用部材は1524mm、1219mm、914mm各サイズご用意 しています。また、コーナー用部材もあり、隙間無く施工が可 能です。標準仕様
SKアサガオ
日鐵住金建材（株）
SKアサガオ 下部斜材支持・折たたみ式 現場周辺の、公共の安全を護ります バンノー受けC型② バンノー銅板⑥ フレ止め③ アサガオ斜材セット⑦ バンノー受けL型④ 主材取付金具⑧ 斜材取付金具⑨ 主材①100
ネオシティ 日鐵住金建材（株）
特長
1. 高い安全性。両面先行手摺工法（4面可能）であり、また、床面 からの手摺高さは95cm以上確保しており安全です。 2. 支柱1本当りの許容荷重は16kN（1.6tf）と高強度です。 3. 支柱にφ42.7を使用しているため、1.8m支柱で4.8k 、3.6m支柱 で8.8k と軽量です。 4. 方杖付継ぎ材とブレース型先行手摺の使用により、歩行時の足場 内の揺れが非常に小さくなっております。 5. 優れた施工性。先行手摺を使用した枠組足場と比較し、約20%施 工時間を短縮できます。 6. 各パーツに分割でき、また、ブレース型先行手摺が折り畳めるた め、省スペースで保管・運搬が可能です。 7. 専用部材の使用により、支保工としても使用可能です。 8. 枠組足場の付属部品（アサガオ、梁枠、ジャッキベース、等）の 併用が可能です。 9. 支柱のジョイントが容易なため、大組・大ばらしが可能です。 ネオシティ 両面先行手摺工法で高い安全性を確保した新足場システム ブレース型 先行手摺 支柱 方杖付継ぎ材 U型調節枠特長
１． 組立・解体が簡単で、設置場所に応じて自由にセッティングで きる合理的な構造です。 ２． 信頼のおける安全性。 ３．フレキシブルな適応性。 ４． 工期短縮に役立ちます。 ５． 美麗で完成度の高い座席です。仮設スタンド
日鐵住金建材（株）
仮設スタンド イベント用仮設製品メトロデッキ
メトロデッキは、地下鉄工事をはじめ地下街の建設、地下配管工事な ど各種路面掘削工事に使用される路面覆工板です。標準型メトロデッキの種類
寸法 Ⅰ型（2.0mもの） Ⅱ型（3.0mもの） 据付け 落とし込み式 締結式寸法・重量
落 と し 込 み 式 締 結 式 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 呼称寸法 幅×長さ 1m×2m 1m×3m 1m×2m 1m×3m 高さ（mm） 208 208 208 208 面積（m2） 2.0 3.0 2.0 3.0 鋼重（k f） 1パネル当り 424 624 430 630 ※主要部材の縞H形鋼の材質はJIS G 3106相当品、SM490Aを使用 上記以外の寸法についても、ご相談下さい。102
メタルフォーム （株）ニッケンフェンス＆メタル
あらゆる建設工事のコンクリート打設用鋼製型わくの総称です。特長
①メタルフォームは、日本工業規格（JIS A 8652 金属製型枠パネル） と同等以上の性能で生産されておりますので、安心してご使用いた だけます。 ②面板、外リブ共SS400で構成されており、無規格とは全く質を異 にしています。 ③フォーミング形式を採用しており、ビルトアップの組立方式とは、 構造的に全く異なります。その最も大きな特長は側リブと面板とが 一体となっているため、溶接部のはがれが全くありません。 ④長年の経験と、その高度な技術で、許容誤差を1/10mm単位におさ えているため、何枚組んでも狂いはほとんどありません。 各部名称 構造図 中横リブ 横リブ 縦リブ タイロッド孔 Uクリップ孔 釘孔 中縦リブ 面板 一体 0.3mm 0.3mm 300材質
JIS G 3101強度
品種
○スタンダード製品（JIS A 8652 金属製型わくパネル同等品） 1 2 3 4 さん材中央タワミmm F133型 0.46 0.93 1.39 F208型 0.34 0.68 1.02 1.36 面板のタワミ F133型 0.11 0.22 0.33 F208型 0.04 0.08 0.12 0.16 荷 重 t/m2 ただし、さん材中央部タワミは、300mm幅のメタルフォームを支点間隔 900mmとして支点 間に等分負荷重をかけた場合です。 面板のタワミは、「ティモシェンコ材料力学、長方形板の曲げ」より算出し たもので、 周辺支持の1/2として計算したものです。メタルフォーム （株）ニッケンフェンス＆メタル
あらゆる建設工事のコンクリート打設用鋼製型わくの総称です。特長
①メタルフォームは、日本工業規格（JIS A 8652 金属製型枠パネル） と同等以上の性能で生産されておりますので、安心してご使用いた だけます。 ②面板、外リブ共SS400で構成されており、無規格とは全く質を異 にしています。 ③フォーミング形式を採用しており、ビルトアップの組立方式とは、 構造的に全く異なります。その最も大きな特長は側リブと面板とが 一体となっているため、溶接部のはがれが全くありません。 ④長年の経験と、その高度な技術で、許容誤差を1/10mm単位におさ えているため、何枚組んでも狂いはほとんどありません。 各部名称 構造図 中横リブ 横リブ 縦リブ タイロッド孔 Uクリップ孔 釘孔 中縦リブ 面板 一体 0.3mm 0.3mm 300材質
JIS G 3101強度
品種
○スタンダード製品（JIS A 8652 金属製型わくパネル同等品） 1 2 3 4 さん材中央タワミmm F133型 0.46 0.93 1.39 F208型 0.34 0.68 1.02 1.36 面板のタワミ F133型 0.11 0.22 0.33 F208型 0.04 0.08 0.12 0.16 荷 重 t/m2 ただし、さん材中央部タワミは、300mm幅のメタルフォームを支点間隔 900mmとして支点 間に等分負荷重をかけた場合です。 面板のタワミは、「ティモシェンコ材料力学、長方形板の曲げ」より算出し たもので、 周辺支持の1/2として計算したものです。104
面取り フォーム 角 面
規格
注：フラットフォームの記号はJIS記号で、上2桁は幅、下2桁は長さを表わす。 フラット フォーム コーナー フォーム コーナー アングル 区分 FP CF BF CAN 記号 3018 3015 3012 3009 3006 2018 2015 2012 2009 2006 1518 1515 1512 1509 1506 1018 1015 1012 1009 1006 5518 5515 5512 5509 5506 4515 4512 4509 4506 0015 0012 0009 0006 寸法mm 55×300×1,800 55×300×1,500 55×300×1,200 55×300×1,900 55×300×1,600 55×200×1,800 55×200×1,500 55×200×1,200 55×200×1,900 55×200×1,600 55×150×1,800 55×150×1,500 55×150×1,200 55×150×1,900 55×150×1,600 55×100×1,800 55×100×1,500 55×100×1,200 55×100×1,900 55×100×1,600 150×150×1,800 150×150×1,500 150×150×1,200 150×150×1,900 150×150×1,600 面幅 45×1,500 面幅 45×1,200 面幅 45×1,900 面幅 45×1,600 1,500 1,200 900 600 枚/1m2 1.9 2.2 2.8 3.7 5.6 2.8 3.3 4.2 5.6 8.3 3.7 4.4 5.6 7.4 11.1 5.6 6.7 8.3 11.1 16.7 1.9 2.2 2.8 3.7 5.8 8.2 10.2 13.7 20.5 ̶ 質量k 16.3 13.7 11.1 9.3 5.9 12.6 10.6 8.5 6.5 4.5 8.8 7.4 6.0 4.6 3.1 6.9 5.8 4.7 3.6 2.5 14.2 12.0 9.7 7.4 5.1 6.2 5.1 3.9 2.7 3.2 2.6 2.0 1.3 品種曲面用メタルフォーム （株）ニッケンフェンス＆メタル
用途
隧道・堤防・波返し部等の曲面部に使用。特長
面板の隙間がほとんど出ないように縦リブを面板から1.5mm内側に取 付けてあり、図のような多角形となり全体として曲面を形成します。形状
断面形状は、メタルフォームに同じです。梯形フォーム
曲面用メタルフォーム
横リブのみ背を低くして、セントル部材には横リブ中央点と縦リブ で支持されます。 断面半径に適応する曲面用メタルフォーム規格
800∼1,100 1,100∼1,500 1,500∼2,500 2,300∼3,800 3,200∼5,000 4,100∼8,000 メタルフォーム幅 TR11（梯形） TR15（梯形） T100幅 T150幅 T200幅 T300幅 断面半径 mm 100 2.2 2.2 TR15（梯型） 0.3 1.5 100 TR11（梯型） 55 3 3 3.0 125 300 150 75 22 55 75 1.5面取り フォーム 角 面
規格
注：フラットフォームの記号はJIS記号で、上2桁は幅、下2桁は長さを表わす。 フラット フォーム コーナー フォーム コーナー アングル 区分 FP CF BF CAN 記号 3018 3015 3012 3009 3006 2018 2015 2012 2009 2006 1518 1515 1512 1509 1506 1018 1015 1012 1009 1006 5518 5515 5512 5509 5506 4515 4512 4509 4506 0015 0012 0009 0006 寸法mm 55×300×1,800 55×300×1,500 55×300×1,200 55×300×1,900 55×300×1,600 55×200×1,800 55×200×1,500 55×200×1,200 55×200×1,900 55×200×1,600 55×150×1,800 55×150×1,500 55×150×1,200 55×150×1,900 55×150×1,600 55×100×1,800 55×100×1,500 55×100×1,200 55×100×1,900 55×100×1,600 150×150×1,800 150×150×1,500 150×150×1,200 150×150×1,900 150×150×1,600 面幅 45×1,500 面幅 45×1,200 面幅 45×1,900 面幅 45×1,600 1,500 1,200 900 600 枚/1m2 1.9 2.2 2.8 3.7 5.6 2.8 3.3 4.2 5.6 8.3 3.7 4.4 5.6 7.4 11.1 5.6 6.7 8.3 11.1 16.7 1.9 2.2 2.8 3.7 5.8 8.2 10.2 13.7 20.5 ̶ 質量k 16.3 13.7 11.1 9.3 5.9 12.6 10.6 8.5 6.5 4.5 8.8 7.4 6.0 4.6 3.1 6.9 5.8 4.7 3.6 2.5 14.2 12.0 9.7 7.4 5.1 6.2 5.1 3.9 2.7 3.2 2.6 2.0 1.3 品種曲面用メタルフォーム （株）ニッケンフェンス＆メタル
用途
隧道・堤防・波返し部等の曲面部に使用。特長
面板の隙間がほとんど出ないように縦リブを面板から1.5mm内側に取 付けてあり、図のような多角形となり全体として曲面を形成します。形状
断面形状は、メタルフォームに同じです。梯形フォーム
曲面用メタルフォーム
横リブのみ背を低くして、セントル部材には横リブ中央点と縦リブ で支持されます。 断面半径に適応する曲面用メタルフォーム規格
800∼1,100 1,100∼1,500 1,500∼2,500 2,300∼3,800 3,200∼5,000 4,100∼8,000 メタルフォーム幅 TR11（梯形） TR15（梯形） T100幅 T150幅 T200幅 T300幅 断面半径 mm 100 2.2 2.2 TR15（梯型） 0.3 1.5 100 TR11（梯型） 55 3 3 3.0 125 300 150 75 22 55 75 1.5106
規格
区分 T288 （曲面用） T208 （曲面用） T188 （曲面用） T108 （曲面用） T008 （曲面用） TR11 梯形 TR15 梯形 記号 3018 3015 3012 3009 3006 3018 3015 3012 3009 3006 3018 3015 3012 3009 3006 3018 3015 3012 3009 3006 2018 2015 2012 2009 2006 1518 1515 1512 1509 1506 1015 1015 形状寸法mm 300×1,800 〃 ×1,500 〃 ×1,200 〃 ×1,900 〃 ×1,600 300×1,800 〃 ×1,500 〃 ×1,200 〃 ×1,900 〃 ×1,600 300×1,800 〃 ×1,500 〃 ×1,200 〃 ×1,900 〃 ×1,600 300×1,800 〃 ×1,500 〃 ×1,200 〃 ×1,900 〃 ×1,600 200×1,800 〃 ×1,500 〃 ×1,200 〃 ×1,900 〃 ×1,600 150×1,800 〃 ×1,500 〃 ×1,200 〃 ×1,900 〃 ×1,600 100×1,500 100×1,500 質量k 22.2 18.6 15.0 11.4 7.8 19.0 15.9 12.9 9.8 6.8 20.1 16.9 13.6 10.4 7.1 16.9 14.2 11.5 8.8 6.1 13.4 11.2 9.1 6.9 4.8 9.5 7.9 6.4 4.9 3.4 6.4 6.4 品種 ー メ タ ル フ ォ ー ム 梯 形 フ ォ ー ム簡易ダムフォーム （株）ニッケンフェンス＆メタル
簡易ダムフォームは、砂防ダム、擁壁等のコンクリート打設に使用す る片持式の鋼製型わくです。特長
①フォームタイ、セパレーター等の支持材を一切使用しない片持式工 法のため、組立解体が、簡単、迅速かつ経済的です。 ②足場材がセットされているため、別に足場わくを組む必要がありま せん。 ③構造物の法勾配が変化しても、転用が可能です。（適用範囲1：0∼ 1：0.8） ④メタルフォームを使用したスラィディング方式なので型わくの破 損、消耗が少なく、数多くの転用が可能です。 ⑤軽量でかつ剛性にすぐれています。仕様
1 回 の 打 設 高 適 用 性 勾 配 型 わ く 幅（横 使 い） 足場1スパン当り許容積載荷重 適 用 1m,1.5m※ 1:0∼1:0.8 1.5m 100k 項 目 ※1.5m打設用も標準品として用意しています。 ■法勾配と最大側圧値及びコ ンクリート天端位置でのた わみの関係（1mリフト） 部材および付属品 1セット当りの数 量（1mリフト） 注：面木は注文に応じて 製作いたします。 アンカーボルト M12×460l 大規模な重力式ダム、アーチダム等のコンクリート打設用鋼製型わく： 大型ダムフォームもご用命ください。 1mリフト用詳細図 型わく幅1.5mの場合 1:0 1:0.1 1:0.2 1:0.3 1:0.4 1:0.5 1:0.6 1:0.7 法長mm シ ー ボ ル ト ダミーボルト 間 隔 1000 1005 1020 1044 1077 1118 1166 1221 型わく天端 からダミー ボルト孔心 までの寸法 mm 283 278 263 239 206 165 117 62 最大側圧 t /m3 2.50 1.71 1.38 1.31 1.25 1.19 1.13 1.07 型わく天 端 のたわみ mm 5.5 4.6 4.4 4.5 4.7 5.0 5.5 5.8 法勾配 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 部 品 名 称 縦 バ タ 足 場 手 摺 柱 手 摺 ダ ミ ー ボ ル ト フックボルト（座金,ナット付） シ ー ボ ル ト ジ ャ ッ キ ボ ル ト 数量 2 2 2 2 2 6 2 2 記号 面木 5.ダミーボルト 1.縦バタ 6.フックボルト 7.シー ボルト アンカー ボルト 2.足場 足場角度調整金具 4.手摺 3.手摺柱 8.ジャッキー ボルト 1,000 150 150 1,000 150 150 SW1 1110 3015 （SW1）9 9 9 3015 3015 1,050 1,500 225 225 1515 （SW2） 2,400 1,350 992 40 40108
フォームタイ 岡部（株）
「フォームタイ」は、コンクリート用型枠締付け金物です。フォームタイの種類
1．ねじ式
フォームタイ本体、丸セパ 、Pコン および座金より構成されます。 代表例としてフォームタイBタイプの使用方法を図-1に示します。 図-1 (1)フォームタイBタイプ：両面打放し用 (2) 〃 Cタイプ：両面化粧仕上げ用 (3) 〃 BCタイプ：片面打放し、および片面化粧仕上げ用 (4) 〃 Dタイプ：大きな側圧を負担させる用途のとき （土木用）2．スナップ式
スナップセパ （セパレーター端部を拡大頭としたもの）、スナップ金物なら びにフォームタイSおよびくさびを用いる点においてねじ式と異なります。 代 表 例としてスナップセパCおよびスナップ 金 物による使 用 方 法を 図-2に示します。 図-2 座金 壁 厚 ストッパー 型枠パネル たて端太 φ48.6×2.4t よこ端太 丸セパスパナかけPコン ナット フォーム タイ本体 型枠パネル たて端太 よこ端太 拡大頭部 壁 厚 スナップセパ くさび スナップ金物フォームタイ主要部品の品名、仕様及び機械的性質
1. フォームタイ本体
品名 長さmm サイズ（ねじ）許容引張荷重N（k f） 引張破断荷重N（k f） C型・アイビー C型 150 8（W5/16） 28,000 （2,800） （4,000）40,000 9（W3/8） 180 8（W5/16） 9（W3/8） 210 8（W5/16）9（W3/8） 250 8（W5/16） 9（W3/8） D型・アイビー D型 250 12（W1/2） （2,800）28,000 （4,000）40,000 300 360 K型 2P 140 8（W5/16） 23,000 （2,300） （3,300）33,000 9（W3/8） 2L 160 8（W5/16）9（W3/8） 3L 220 8（W5/16） 9（W3/8）2. セパレーター
品名 長さmm サイズ（ねじ）許容引張荷重N（k f） 引張破断荷重N（k f） 丸セパ B型 100∼ 8（W5/16） 14,000（1,400） 20,000（2,000） 9（W3/8） 21,000（2,100） 30,000（3,000） C型 8（W5/16） 14,000（1,400） 20,000（2,000） 9（W3/8） 21,000（2,100） 30,000（3,000） BC型 8（W5/16） 14,000（1,400） 20,000（2,000）9（W3/8） 21,000（2,100） 30,000（3,000） D型 12（W1/2） 28,000（2,800） 40,000（4,000） H型 8（W5/16） 14,000（1,400） 20,000（2,000） 9（W3/8） 21,000（2,100） 30,000（3,000） スナップ セパ BC型C型 100∼ 8（W5/16） 14,000（1,400） 20,000（2,000）3. スナップ金物
品名 許容引張荷重 N（K f） 引張破断荷重 N（k f） スナップ金物SU 14,000（1,400） 20,000（2,000）110
RC柱作業用安全帯フック掛け金物
特長
●盛りかえが簡単 ● フープ筋のピッチ間にも取り付け が可能 ● ラチェット（平径21mm）１本で 締め付けが可能 ●安全ピン付き取付高さ
○ 金物の取り付け高 さは、床上から3800 mmを目安とします。 ○ 金物の取り付け位 置の上下200mm以 内にフープ筋を1本 ずつ配置します。用途
RC独立柱作業時の安全帯フック 掛け（フープ筋巻き作業、型枠 組立作業等）適応鉄筋径・梱包数量
適応鉄筋径 入数（個／袋）重量（k ） D22∼D32 20 16.8 D35∼D41 15 13.7 D51 15 15.0 ※梱包形態：PP袋ライフハンガー Ⅱ 岡部（株）
鉄筋への取付方法
① 鉄筋に本体を写真のように差 し込みます。 ②本体を90度回転させます。 ③ 締め付けボルトで鉄筋に固定 します。 ④ 安全ピンを穴に差し込み、回 らなくなるまで回転させます。 安全ピンを上方に引っ張った 際に抜けないか確認してくだ ▶ ▶ 主 筋 ライフハンガーⅡ フープ筋 200 200 3800スライド式ワンタッチ固定 金具付L字型幅木です。 床材と建地の間に隙間がで きないので、墜落防止と物 体の落下防止機能を満足し ます。 高張力鋼板採用により軽量 です。 重量：4.6k
ビルト四角支柱 中央ビルト工業（株）
土木、建築の支柱として、ガーダー、H鋼等の横架材を組合せて、機 能強度が高能率に発揮できます。 支柱本体は4種類で、ジャッキの組合せにより高さが自在に調整でき ます。 STK500,48.6×2.4の構造用鋼管を主材とした堅牢に設計されたもので、 比較的重量が軽く、組立てが簡易です。梁受金具その他部品もあります。 許容荷重 20ton 安全率2.5以上NB幅木 中央ビルト工業（株）
ユニット SSH-300 54.4k SSH-225 45.2k SSH-200 41.1k SSH-125 20.9k 形 状 ・ 寸 法 ジャッキ SSJ-58 32.6k 部 品 名 300 2000 1250, 2250, 3000 280∼580 300 幅木 建枠脚柱 建枠脚柱 幅木 布板 幅木 布板 固定金具 固定金具 150 140112
支柱の外径がφ42.7であること を特徴とした先行手すり機能付 クサビ式足場です。ジャッキベ ース、床付き布わく等の枠組足 場用部材が活用できます。 （社）仮設工業会承認品。 許容荷重11kN（1,120k ）
