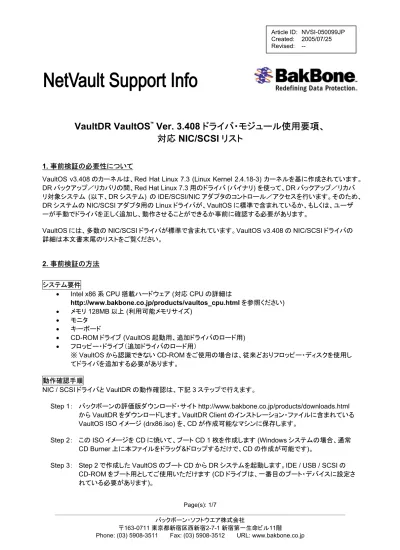

Article ID: NVSI-050099JP Created: 2005/07/25 Revised:
--VaultDR VaultOS
™Ver. 3.408 ドライバ・モジュール使用要項、
対応
NIC/SCSI リスト
1. 事前検証の必要性について
VaultOS v3.408 のカーネルは、Red Hat Linux 7.3 (Linux Kernel 2.4.18-3) カーネルを基に作成されています。
DR バックアップ／リカバリの間、Red Hat Linux 7.3 用のドライバ (バイナリ) を使って、DR バックアップ／リカバ
リ対象システム (以下、DR システム) の IDE/SCSI/NIC アダプタのコントロール／アクセスを行います。そのため、
DR システムの NIC/SCSI アダプタ用の Linux ドライバが、VaultOS に標準で含まれているか、もしくは、ユーザ
ーが手動でドライバを正しく追加し、動作させることができるか事前に確認する必要があります。
VaultOS には、多数の NIC/SCSI ドライバが標準で含まれています。VaultOS v3.408 の NIC/SCSI ドライバの
詳細は本文書末尾のリストをご覧ください。
2. 事前検証の方法
システム要件
•
Intel x86 系 CPU 搭載ハードウェア (対応 CPU の詳細は
http://www.bakbone.co.jp/products/vaultos_cpu.html を参照ください)
•
メモリ
128MB 以上 (利用可能メモリサイズ)
•
モニタ
•
キーボード
•
CD-ROM ドライブ (VaultOS 起動用、追加ドライバのロード用)
•
フロッピー・ドライブ（追加ドライバのロード用）
※
VaultOS から認識できない CD-ROM をご使用の場合は、従来どおりフロッピー・ディスクを使用し
てドライバを追加する必要があります。
動作確認手順
NIC / SCSI ドライバと VaultDR の動作確認は、下記 3 ステップで行えます。
Step 1： バックボーンの評価版ダウンロード・サイト http://www.bakbone.co.jp/products/downloads.html
から
VaultDR をダウンロードします。VaultDR Client のインストレーション・ファイルに含まれている
VaultOS ISO イメージ (drx86.iso) を、CD が作成可能なマシンに保存します。
Step 2： この ISO イメージを CD に焼いて、ブート CD 1 枚を作成します (Windows システムの場合、通常
CD Burner 上に本ファイルをドラッグ&ドロップするだけで、CD の作成が可能です)。
Step 3： Step 2 で作成した VaultOS のブート CD から DR システムを起動します。IDE / USB / SCSI の
CD-ROM をブート用としてご使用いただけます (CD ドライブは、一番目のブート・デバイスに設定さ
れている必要があります
)。
Page(s): 2/7
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ バックボーン・ソフトウエア株式会社
〒163-0711 東京都新宿区西新宿2-7-1 新宿第一生命ビル11階 Phone: (03) 5908-3511 Fax: (03) 5908-3512 URL: www.bakbone.co.jp
動作確認結果
A： NIC / SCSI ドライバが自動検出された場合：
NIC / SCSI アダプタが自動検出され、VaultOS にロードされた場合は、お客様の DR システムに必要な Linux ド
ライバは標準で
VaultOS に含まれています。DR バックアップ、DR リカバリが正しく行えることを確認できれば
(「NetVault APM ユーザーズ・ガイド」の VaultDR の章の「DR.4.0 - データをバックアップする」と「DR.5.0 - デー
タをリストアする」をご覧ください
)、ご使用の環境で VaultDR をご利用いただけます。
B： NIC / SCSI ドライバが自動検出されない場合：
VaultOS でドライバが自動検出されない場合は、まず、ドライバの選択画面からデバイス・ドライバの手動選択を
行ってください (手動選択の方法は、「NetVault APM ユーザーズ・ガイド」の VaultDR の章の「DR.3.2.a 認識さ
れたデバイスのデバイス・ドライバを手動で選択する」をご覧ください
)。
B-1： 手動で正しく選択できる場合：
DR バックアップ、DR リカバリが正しく行えることを確認してください (「NetVault APM ユーザーズ・ガイド」の
VaultDR の章の「DR.4.0 - データをバックアップする」と「DR.5.0 - データをリストアする」をご覧ください)。正し
く
DR バックアップ、DR リカバリが行えれば、ご使用の環境で VaultDR をご利用いただけます。
B-2： 手動で正しく選択できない場合：
手動で正しく選択できない場合は、その
NIC または SCSI アダプタ・ベンダーから Red Hat Linux 7.3 ドライバ
(Linux Kernel 2.4.18 以上を推奨) のバイナリ(拡張子 .o の付いたファイル)を入手する必要があります。
B-2-1： Linux ドライバのバイナリを入手したら：
入手したファイルを
CD-ROM またはフロッピー・ディスクから DR システムに手動で追加します。(ドライバ
の追加の方法は、「
NetVault APM ユーザーズ・ガイド」の VaultDR の章の「DR.3.2.a 認識されたデバイス
のデバイス・ドライバを手動で選択する」の
Others オプションをご覧ください。) 正しく追加できたら、DR バッ
クアップ、DR リカバリが正しく行えることを確認してください (「NetVault APM ユーザーズ・ガイド」の
VaultDR の章の「DR.4.0 - データをバックアップする」と「DR.5.0 - データをリストアする」をご覧ください)。
正しく
DR バックアップ、DR リカバリが行えれば、ご使用の環境で VaultDR をご利用いただけます。ただし、
追加ドライバのロードは、DR バックアップ／DR リカバリを行うたびに、手動で行う必要があります。
B-2-2： Linux ドライバのバイナリを入手できない場合：
動作可能な
Linux ドライバのバイナリが入手できない場合があります。この場合も、ソース・コードがあれば、
適切なソフトウェア・ツールを使って
Linux Kernel 2.4.18-3 上でコンパイルすることが可能です。コンパイル
条件は下記の通りです。
コンパイル条件
設定内容
備考
CPU タイプ
i686
SMP
(Symmetric Multi Processing)
利用しない
VaultOS は Non-SMP カーネルを採用してい
るためモジュールコンパイルの際には
SMP を
無効にしてください
コンパイルしたら、上記と同様
CD-ROM またはフロッピー・ディスクを使ってドライバを追加します。正しくド
ライバを追加することができ、さらに
DR バックアップ、DR リカバリが正しく行えることを確認できれば、ご使
用の環境で
VaultDR をご利用いただけます。
上記どの方法でも動作しない場合は、本
VaultDR をご使用いただくことは出来ません。
また下記の場合も、
VaultOS でサポートされません。
1. VaultOS カーネルを動作させることができない Linux ドライバを使用しているハードウェア
2. ドライバは使用可能でも、特殊なボードで動作しない場合
3. ドライバのパフォーマンスの問題 （NIC ドライバの遅い転送速度）
事前検証に関するご質問は、下記フォームからお問合せください。
http://www.bakbone.co.jp/support/contact_support.html
3. VaultOS の互換性について
VaultOS の互換性につきましては、下記 URL を参照ください。
Page(s): 4/7
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ バックボーン・ソフトウエア株式会社
〒163-0711 東京都新宿区西新宿2-7-1 新宿第一生命ビル11階 Phone: (03) 5908-3511 Fax: (03) 5908-3512 URL: www.bakbone.co.jp
【ご注意】
本リストに掲載されていても OEM 商品等の場合、同じハードウェア型番でもドライバが変更になって
いる場合があります。導入前の動作確認は、本リストへの掲載の有無にかかわらず、お客様の責任において
必ず行ってください。
VaultOS v3.408 対応 SCSI ドライバ・リスト
メーカ 製品型番 VaultOS ドライバ名
3ware Storage SCSI Controller 3w-xxx.o
ACARD ATP870U PCI SCSI controller atp870u.o Adaptec AHA-152x SCSI controller aha152x.o Adaptec AHA-154x/631x-based SCSI controller aha1542.o Adaptec AHA-174x SCSI controller aha1740.o Adaptec AHA-2740, 28xx, 29xx, 39xx SCSI aic7xxx.o Adaptec AIC-78xx SCSI controller aic7xxx.o Adaptec AIC7xxx SCSI controller (ver:6.3.9) aic7xxx_6.3.9.o
Adaptec AIC79xx SCSI controller aic79xx.o
Adaptec SCSI RAID 2010S controller dpt_i2o.o Adaptec HOSTRAID 39320/A/D,29320/A/LP/ALP,7901A,7902A4,7902B,7901B a320raid.o
Advansys SCSI controller advansys.o
Always IN2000 SCSI Controller in2000.o BusLogic MultiMaster SCSI controller BusLogic.o COMPAQ Disk Array driver for Compaq SMART2 cpqarray.o COMPAQ Compaq SMART Array 5i/Plus/5300 Series cciss_2.4.50.o COMPAQ Compaq SMART Array Series(ver: 2.4.50) cciss_2.4.50.o DELL PERC 2/SC Single Channel megaraid.o DELL PERC 2/DC Dual Channel megaraid.o DELL PERC 3/SC Single Channel megaraid.o DELL PERC 3/DCL Dual Channel megaraid.o DELL PERC 3/DC Dual Channel megaraid.o DELL PERC 3/DCP Dual Channel megaraid.o DELL PERC 3/QC Quad Channel megaraid.o DELL PERC 4/SC,4/DI Dual Channel megaraid.o DELL PERC 2/3/4 (Megaraid ver: 118H) megaraid_1.18h.o DELL PERC series RAID (aacraid_0.9.9) aacraid_0.9.9.o DELL PERC 2/Si Single Channel series RAID (1.1.5) aacraid_1.1.5.o DELL PERC 3/Di series RAID controllers (1.1.5) aacraid_1.1.5.o DELL PERC 3/Si series RAID controllers (1.1.5) aacraid_1.1.5.o DELL PERC 4/im series RAID (MPT : 2.5.16) mptbase_2.5.16.o mptscsih_2.5.16.o Domex DMX3191D SCSI card driver dmx3191d.o
DTC 3180/3280 SCSI controller dtc.o
DPT EATA-DMA PMxxx Series controller eata.o Future Domain TMC-16x0 SCSI controller fdomain.o GDT ISA/EISA/PCI Disk Array controller gdth.o GDT ISA/EISA/PCI Disk Array (2.04) gdth_2_04.o Generic AM53C974 Chipset base SCSI AM53C974.o
IBM ServeRAID SCSI controller ips.o
IBM ServeRAID SCSI 6i (ips_7.10.18) Ips_7.10.18.o IOMEGA VPI0 Parallel ZIP controller ppa.o
IOMEGA PPA3 SCSI host adapter ppa.o
IOMEGA Jazz ESP SCSI chip on MIPS Magnum ppa.o IOMEGA VPI2 Parallel ZIP controller imm.o Initio INI-910 SCSI Controller i91uscsi.o
メーカ 製品型番 VaultOS ドライバ名 Initio INIA100 SCSI Controller initio.o
MegaRAID 418, 428, 438, 466, 762, 467, 490 megaraid.o
MegaRAID SRCU42x (megaraid_1.18h) megaraid_118h.o MegaRAID LSI Logic IDE ATA/100 RAID (5.04f) megaide_5.04f.o
Mylex AcceleRAID series SCSI controllers DAC960.o Mylex DAC960 series SCSI RAID controllers DAC960.o Mylex eXtremeRAID 100 SCSI RAID controller DAC960.o NCR NCR5380 generic SCSI controller g_NCR5380.o NCR NCR53c406a-based SCSI controller NCR53c406a.o NCR Corp 53c{7,8}0x0 controller 53c7,8xx.o NCR Corp AM53/79C974 (PCscsi) controller AM53C974.o NCR Corp SCSI driver for NCR53c710a chip sim710.o
PSI240I PSI-240I SCSI controller psi240i.o
Pro Audio Spectrum/Studio 16 SCSI controller pas16.o Promise Promise FastTrak ATA-RAID controller FasTrak.o PS, Inc Perceptive Solutions PCI-2000A SCSI pci2000.o
PS, Inc Perceptive Solutions PCI-2220I SCSI pci2220i.o
QLogic ISP1280/12160 SCSI controller qla1280.o
QLogic ISP2x00 SCSI controller qla2200.o
QLogic ISP1020 Intelligent SCSI Processor PCI qlogicisp.o QLogic ISP2x00 SCSI-FC controller qlogicfc.o QLogic FAS408 SCSI controller qlogicfas.o
QLogic QLA22xx (ver 7.00.03) qla2200.o
QLogic QLA23xx (ver 7.00.03) qla2300.o
Seagate ST-01/02, Furture Domain TMC-8xx seagate.o SymBios SymBios/NCR 53c8xx SCSI controller sym53c8xx.o SymBios SymBios/NCR 53c416 Chip SCSI sym53c416.o Trantor T128/T128F/T288 SCSI controller t128.o Tekram DC-390(T) PCI SCSI controller tmscsim.o Ultrastor 14F, 24F and 34F SCSI controller ultrastor.o Ultrastor 14F, 34F not 24F SCSI controller u14-34f.o WD Western Digital 7000 series SCSI wd7000.o
Page(s): 6/7
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ バックボーン・ソフトウエア株式会社
〒163-0711 東京都新宿区西新宿2-7-1 新宿第一生命ビル11階 Phone: (03) 5908-3511 Fax: (03) 5908-3512 URL: www.bakbone.co.jp
VaultOS v3.408 対応 NIC ドライバ・リスト
メーカ 製品型番 VaultOS ドライバ名
3Com 3c501 Etherlink 3c501.o
3Com 3c503 Etherlink 3c503.o
3Com 3c505 Etherlink Plus 3c505.o
3Com 3c509 EtherLink III 3c509.o
3Com CardBus Ethernet 3c59x.o
3Com EtherLink XL Corkscrew ISA 3c515.o 3Com EtherLink III/XL PCI (3c59x Series) 3c59x.o 3Com EtherLink 10/100 PCI (3c90x Series) 3c59x.o
Accton EtherDuo PCI tulip.o
Accton EN1207 tulip.o
Adaptec ANA6901/C, ANA6911/TX tulip.o
Allied Telesyn AT-1700 eth16i.o
Allied Telesyn AT-1500 lance.o
Allied Telesyn AT-2560 eepro100.o
Allied Telesyn AT-2500TX - RealTek RTL-8139 8139too.o
Allied Telesyn AT-2700FX/SC pcnet32.o
ALT OEMed pocket (parallel port) atp.o AMD LANCE/PCnet for Linux 15 lance.o
AMD PCnet32 PCI pcnet32.o
Apricot Generic 82596 82596.o
BroadCom BroadCom 5700 Series Ethernet (7.3.5.1) bcm5700_7.3.5.1.o BroadCom BroadCom 5700 Series Ethernet (7.1.22) bcm5700_7.1.22.o
C-NET CNE-935 tulip.o
Cabletron E2100 series e2100.o
Cogent EM100, EM110, EM400, EM960, EM964 tulip.o COMPAQ Compaq NC3163 Fast Ethernet NICs e100_3.3.6.o COMPAQ Compaq NC67xx, NC77xx Gigabit bcm5700_7.3.5.1.o
Crystal Semiconductor CS89[02]0 cs89x0.o
Danpex EN-9400P3 tulip.o
Davicom DMFE9102 tulip.o
D-Link DE-528 Ethernet ne2k-pci.o
D-Link DE-530CT Ethernet tulip.o
D-Link DE-600 Ethernet de600.o
D-Link DE-620 Ethernet de620.o
D-Link DFE-500TX Ethernet tulip.o
D-Link DFE-530TX Ethernet via-rhine.o
D-Link DFE-540TX Ethernet tulip.o
D-Link DGE-550T Ethernet dl2x.o
DEC DC21040-family tulip.o
Diamond Multimedia HomeFree Phoneline pcnet32.o Digital DC21x4x DECchip and DE4xx/DE500 de4x5.o
Digital RightSwitch dgrs.o
Digital WD80x3 for Linux wd.o
Digital DEPCA & EhterWORKS for Linux depca.o Digital Corporation DE100, DE200 and DE202 Ethernet depca.o Digital EtherWORKS 3 for Linux Ewrk3.o HP PC LAN (27***) plus Ethercards hp-plus.o
HP PC-LAN adapters hp.o
HP CASCADE Architecture driver for 100VG-AnyLan hp100.o Holtek HT80229 and HT80232 chips ne2k-pci.o
メーカ 製品型番 VaultOS ドライバ名
IBM Netfinity 10/100 PCI eepro100.o
ICL EtherTeam 16i and 32 EISA eth16i.o Intel 8255x-based 10/100 PCI eepro100.o
Intel EtherExpress Pro/10 eepro.o
Intel EtherExpress Pro/100 (Speedo3) eepro100.o
Intel EtherExpress 16 eexpress.o
Intel Pro/100 Series (ver 2.3.43) e100_2.3.43.o
Intel PRO/1000 MT Gigabit e1000_5.5.4.o
Intel PRO/1000 Gigabit Series (5.2.52) e1000_5.2.52.o Intel PRO/1000 Gigabit Series (5.5.4) e1000_5.5.4.o
Intel Intel 8255x Chipset e100_3.3.6.o
Intel Intel 8254x Chipset e1000_5.5.4.o
Linksys Etherfast 10/100 tulip.o
KTI ET32P2 chips ne2k-pci.o
Kingston EtherX KNT40T, KNE100TX tulip.o
Macronix PMAC MX98713/715/725 tulip.o
Microndyne NE10/100 eepro100.o
NE2000 clone on PCI bus ne2k-pci.o
NI6510 AM7990 lance chip ni65.o
NatSemi NE1000, NE2000 and compatible ne.o Net3 NI5210 adapter (i82586 Ethernet chip) ni52.o
Netgear FX310 TX 10/100 tulip.o
NetVin NV5000SC chip ne2k-pci.o
Racal InterLan PCnet 10BaseT PCI pcnet32.o RealTek RTL8029/8029AS Fast Ethernet ne2k-pci.o SMC 83c17x series EPIC/100 Fast Ethernet epic100.o
SMC 8432BT Fast Ethernet tulip.o
SMC 9000 series smc9194.o
SMC Etherpower II 9432TX epic100.o
SMC EtherPower 10/100 PCI tulip.o
SMC Ultra and EtherEZ ISA smc-ultra.o
Surecom EP-320X tulip.o
TI ThunderLAN 10/100 PCI tlan.o
TI ThunderLAN 10/100 PCI (ver 1.15) tlan_2.4.1.15.o
Thomas Conrad TC5048 tulip.o
Via Via Rhine and Rhine-II chips via-rhine.o
Via VT86C926 Amazon ni52.o
Western Digital WD8003/WD8013 wd.o
Winbond 89C940 chip ne2k-pci.o
