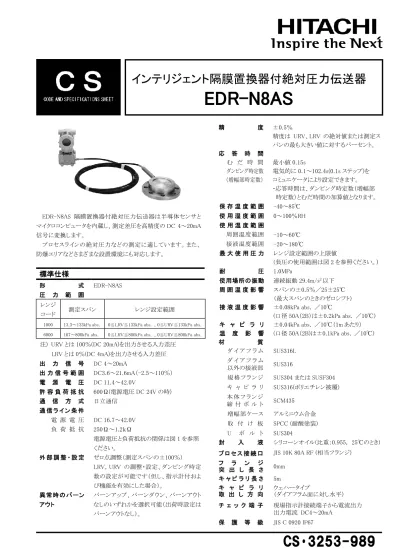

EDR-N8AS 隔膜置換器付絶対圧力伝送器は半導体センサと マイクロコンピュータを内蔵し、測定差圧を高精度の DC 4～20mA 信号に変換します。 プロセスラインの絶対圧力などの測定に適しています。また、 防爆エリアなどさまざまな設置環境にも対応します。
標準仕様
形 式 EDR-N8AS 圧 力 範 囲 レンジ コード 測定スパン レンジ設定範囲1000 13.3～133kPa abs. 0≦LRV≦133kPa abs. ，0≦URV≦133kPa abs. 6000 107～800kPa abs. 0≦LRV≦800kPa abs. ，0≦URV≦800kPa abs.
注) URV とは 100％(DC 20mA)を出力させる入力差圧 LRV とは 0％(DC 4mA)を出力させる入力差圧 出 力 信 号 DC 4～20mA 出 力 信 号 範 囲 DC3.6～21.6mA（-2.5～110％） 電 源 電 圧 DC 11.4～42.0V 許 容 負 荷 抵 抗 600Ω(電源電圧 DC 24V の時) 通 信 方 式 日立通信 通 信 ラ イ ン 条 件 電 源 電 圧 DC 16.7～42.0V 負 荷 抵 抗 250Ω～1.2ｋΩ 電源電圧と負荷抵抗の関係は図 1 を参照 ください。 外 部 調 整 ・ 設 定 ゼロ点調整（測定スパンの±100％） LRV，URV の調整・設定、ダンピング時定 数の設定が可能です（但し、指示計付およ び機能を有効にした場合）。 異 常 時 の バ ーン アウト バーンアップ、バーンダウン、バーンアウト なしのいずれかを選択可能（出荷時設定は バーンアウトなし）。 精 度 ±0.5％ 精度は URV、LRV の絶対値または測定ス パンの最も大きい値に対するパーセント。 応 答 時 間 む だ 時 間 最小値 0.15s ダンピング時定数 （増幅部時定数） 電気的に 0.1～102.4s(0.1s ステップ)を コミュニケータにより設定できます。 ･応答時間は、ダンピング時定数（増幅部 時定数）とむだ時間の加算値となります。 保 存 温 度 範 囲 -40～85℃ 使 用 湿 度 範 囲 0～100％RH 使 用 温 度 範 囲 周囲温度範囲 -10～60℃ 接液温度範囲 -20～180℃ 最 大 使 用 圧 力 レンジ設定範囲の上限値 (負圧の使用範囲は図 2 を参照ください。) 耐 圧 1.0MPa 使用場所の振動 連続振動 29.4m/s2以下 周 囲 温 度 影 響 スパンの±0.5％／25±25℃ （最大スパンのときのゼロシフト） 接 液 温 度 影 響 ±0.08kPa abs. ／10℃ (口径 50A（2B）は±0.2kPa abs. ／10℃) キ ャ ピ ラ リ 温 度 影 響 ±0.04kPa abs. ／10℃（1m あたり） (口径 50A（2B)は±0.1kPa abs. ／10℃) 材 質 ダ イ ア フ ラ ム SUS316L ダ イ ア フ ラ ム 以外の接液部 SUS316 規 格 フ ラ ン ジ SUS304 または SUSF304 キ ャ ピ ラ リ SUS316(ポリエチレン被覆) 本 体 フ ラ ン ジ 締 付 ボ ル ト SCM435 増幅部ケース アルミニウム合金 取 付 け 板 SPCC (耐酸塗装) U ボ ル ト SUS304 封 入 液 シリコーンオイル(比重：0.955, 25℃のとき) プ ロ セ ス 接 続 口 JIS 10K 80A RF (相当フランジ) フ ラ ン ジ 突 出 し 長 さ 0mm キ ャ ピ ラ リ 長 さ 5m キ ャ ピ ラ リ 取 出 し 方 向 ウェハータイプ （ダイアフラム面に対し水平） チ ェ ッ ク 端 子 現場指示計接続端子から電流出力 出力電流 DC4～20mA 保 護 等 級 JIS C 0920 IP67
インテリジェント隔膜置換器付絶対圧力伝送器
EDR-N8AS
サ ー ジ ア ブ ソ ー バ 電源入力回路に内蔵 サージ耐量:1,000A (8/20μs) 衝撃試験電圧：15,000V (1.2/50μs) 塗 色 ライトグレー (耐酸塗装) 質 量 約 10kg 取 付 け 50A パイプに U ボルトで取付けます。 付 属 品 50A パイプ取付け板、U ボルト 1 式 外部調整・設定用マグネット
付加仕様
通 信 方 式 HART 通信 増 幅 部 形 状 正 面 端 子 形 端子板が正面配置構成の増幅部ケース。 チェック端子付：出力電圧 DC40～200mV 質量：約 10.5kg T I I S 耐 圧 油 入 防 爆 形 〔増幅部形状：側面端子形〕 防 爆 規 格 ExdoⅡCT4X 第 1 類危険箇所、第 2 類危険箇所で使用 できます。 指示計なしの場合は伝送器の出力信号の 振り切れを利用した警報表示システムを外 部に構築してください。 使用温度範囲 周囲温度範囲：-20～55℃ 本体部表面温度範囲：-20～100℃ 配 線 接 続 口 X-EXRCA形耐圧パッキン金具（島田電機㈱ 製EXPC-16Bも可能）を必ずご使用ください。 T I I S 耐 圧 防 爆 形 〔増幅部形状：正面端子形〕 防爆規格 ExdⅡCT4Gb ゾーン 1、ゾーン 2 で使用できます。 使用温度範囲 周囲温度範囲：-20～55℃ 接液温度範囲：-20～100℃ 配 線 接 続 口 X-SFRCA 形耐圧パッキン金具を必ず ご使用ください。 指 示 計 デジタル指示計 指示部 5 桁、単位部 7 桁、バーグラフ 表示項目 以下の項目を個別に表示/非表示設定 可能 複数項目選択時は自動切り替え 圧力%、圧力値、圧力実目盛 実目盛 単位は圧力、流量、高さからの選択また は任意設定 設定範囲は-99,999～99,999 周囲温度範囲：-20～85℃プロセス接続口 JIS 20K、ANSI 150、ANSI 300、 JPI 150、JPI 300 など 接続口径 80A(3B) 、100A(4B) (詳細はコード表でご確認ください。) フ ラ ン ジ 突 出 し 長 さ 50mm、100mm、150mm キ ャ ピ ラ リ 長 さ 1～4m(1m 単位) キ ャ ピ ラ リ 取 り 出 し 方 向 裏出しタイプ（ダイアフラム面に対して垂直） ボ ル ト 材 質 本体フランジ締付ボルト：SUS630 接液部材質種類 材質コード ダイアフラム ダイアフラム以外の 接液部 316L SUS316L SUS316L HC ハステロイＣ ハステロイＣ TA タンタル タンタル
注)
※
材質コードＴＡは突出し長さ 0mm のみ製作 材質は耐食性を考慮して選定してください。 また、測定流体に水素が存在する等によりダイアフラムの水 素透過による誤差が懸念される場合は、金めっきダイアフラ ム（コード：Ｚ５２）または、金めっきダイアフラム＋水素吸蔵合 金内蔵（コード：Ｚ７２）を推奨いたします（ただし、Ｚ５２、Ｚ７２ でも水素透過による誤差を完全に防ぐことは困難です）。 接 液 部 仕 上 げ 禁油仕上げ または 禁油禁水仕上げ 接 液 条 件 高温高真空用 （コード：ＳＶＴ） 接液温度範囲： ダイアフラム材質ハステロイＣ：10～310℃ ダイアフラム材質タンタル ：10～250℃ 周囲温度範囲：-10～85℃ 封入液比重：0.955（25℃のとき） ただし先端部は 1.079 負圧は 0.0133kPa abs.まで使用可能。 (図 3 を参照ください。) 注）ダイアフラム材質タンタルの場合はダイ アフラム以外の接液部もタンタルとなり ます。（接続口径 80A、突出し長さ 0mm のみ）コミュニケータを接続して通信を行うために最低 250Ωの負荷抵抗が必要です。 図 1 供給電源電圧/負荷抵抗特性 0 0 250 600 1200 11.4 16.7 負荷抵抗 [ Ω ] 24.0 42.0 供給電源電圧［ＤＣ Ｖ］ 使用可能範囲 使用不可範囲 36.6 V 図 2 使用圧力と接液温度 図 3 使用圧力と接液温度 (高温高真空仕様)
増幅部形状：側面端子形の場合
増幅部形状：正面端子形の場合
外部接続図
注 1) 接地は D 種接地工事(接地抵抗 100Ω以下)を行ってください。 注 2) 接地は伝送器側または受信計器側のどちらか一方で行ってください。 2 点接地にならぬようご注意ください。 注 3) 伝送器側の接地端子は端子箱の内側と増幅部ケース外側にあります。 どちらの端子をご使用になっても構いません。 注 4) 現場指示計を接続する場合、抵抗値は配線抵抗も含め 20Ω以下としてください。 注 5) T1、T2、T3 端子は未接続です。現場指示計と接続の場合
現場指示計なしの場合
注 1) 接地は D 種接地工事(接地抵抗 100Ω以下)を行ってください。 注 2) 接地は伝送器側または受信計器側のどちらか一方で行ってください。 2 点接地にならぬようご注意ください。 注 3) 伝送器側の接地端子は端子箱の内側と増幅器ケース外側にあります。 どちらの端子をご使用になっても構いません。 注 4) 現場指示計を接続する場合、抵抗値は配線抵抗も含め 20Ω以下としてください。現場指示計と接続の場合
現場指示計なしの場合
突出しなし(E0)の場合
突出しあり(E50,E100,E150)の場合
寸法図（単位：mm）
ウェハータイプ
フランジ規格(相当フランジ) φD φF φd φC n×φh ｔ JIS 10K 50A RF 155 98 64 120 4×19 16 JIS 20K 50A RF 155 98 64 120 8×19 18 JIS 10K 80A RF 185 127 88 150 8×19 18 JIS 20K 80A RF 200 127 88 160 8×23 22 JIS 10K 100A RF 210 154 88 175 8×19 18 JIS 20K 100A RF 225 154 88 185 8×23 24 ANSI 150 2 RF 152 98 64 120.6 4×20 19.5 ANSI 300 2 RF 165 98 64 127 8×20 22.5 ANSI 150 3 RF 191 127 88 152.4 4×20 24 ANSI 300 3 RF 210 127 88 168.3 8×23 29 ANSI 150 4 RF 229 154 88 190.5 8×20 24 ANSI 300 4 RF 254 154 88 200 8×23 32 ※ＪＰＩフランジはＡＮＳＩフランジと同一寸法です。 ※φd はダイアフラム材質ＳＵＳ３１６Ｌの場合です。 フランジ規格(相当フランジ) φd φf φg φd φc n×φh t JIS 10K 80A RF 185 127 72 64 150 8×19 18 JIS 20K 80A RF 200 127 72 64 160 8×23 22 JIS 10K 100A RF 210 154 96 88 175 8×19 18 JIS 20K 100A RF 225 154 96 88 185 8×23 24 ANSI 150 3 RF 191 127 72 64 152.4 4×20 24 ANSI 300 3 RF 210 127 72 64 168.3 8×23 29 ANSI 150 4 RF 229 154 96 88 190.5 8×20 24 ANSI 300 4 RF 254 154 96 88 200 8×23 32 ※JPIフランジはANSIフランジと同一寸法です。 ※φdはダイアフラム材質SUS316Lの場合です。 50 100 150 突き出し長さ E増幅部形状：正面端子形の場合
突出しなし(E0)の場合
フランジ規格(相当フランジ) φD φF φd φC n×φh t f JIS 10K 50A RF 155 96 64 120 4×19 16 2 JIS 20K 50A RF 155 96 64 120 8×19 18 2 JIS 10K 80A RF 185 127 88 150 8×19 18 2 JIS 20K 80A RF 200 127 88 160 8×23 22 2 JIS 10K 100A RF 210 151 88 175 8×19 18 2 JIS 20K 100A RF 225 160 88 185 8×23 24 2 ANSI 150 2 RF 152 92 64 120.6 4×19 19.1 1.6 ANSI 300 2 RF 165 92 64 127 8×19 22.4 1.6 ANSI 150 3 RF 191 127 88 152.4 4×20 23.9 1.6 ANSI 300 3 RF 210 127 88 168.1 8×23 28.5 1.6 ANSI 150 4 RF 229 157 88 190.5 8×20 23.9 1.6 ANSI 300 4 RF 254 157 88 200.2 8×23 31.8 1.6 ※JPI フランジは ANSI フランジと同一寸法です。 ※φd はダイアフラム材質 SUS316L の場合です。 ※JPI フランジは ANSI フランジと同一寸法です。 ※φd はダイアフラム材質 SUS316L の場合です。裏出しタイプ
フランジ規格(相当フランジ) φD φF φd φC n×φh t f JIS 10K 80A RF 185 127 64 150 8×19 18 2 JIS 20K 80A RF 200 127 64 160 8×23 22 2 JIS 10K 100A RF 210 151 88 175 8×19 18 2 JIS 20K 100A RF 225 160 88 185 8×23 24 2 ANSI 150 3 RF 191 127 64 152.4 4×20 23.9 1.6 ANSI 300 3 RF 210 127 64 168.1 8×23 28.5 1.6 ANSI 150 4 RF 229 157 88 190.5 8×20 23.9 1.6 ANSI 300 4 RF 254 157 88 200.2 8×23 31.8 1.680A（3B）の場合
100A（4B）の場合
50 100 150 突き出し長さ E増幅部形状：正面端子形の場合
突出しあり(E50、E100、E150)の場合
突出しなし(E0)の場合
突出しあり(E50、E100、E150)の場合
※JPI フランジは ANSI フランジと同一寸法です。 ※φd はダイアフラム材質ハステロイ C の場合です。 ※JPI フランジは ANSI フランジと同一寸法です。 ※φd はダイアフラム材質ハステロイ C の場合です。ＳＶＴタイプ
フランジ規格(相当フランジ) φD φF φd φC n×φh t f JIS 10K 100A RF 210 151 88 175 8×19 18 2 JIS 20K 100A RF 225 160 88 185 8×23 24 2 ANSI 150 4 RF 229 157 88 190.5 8×20 23.9 1.6 ANSI 300 4 RF 254 157 88 200.2 8×23 31.8 1.6 フランジ規格(相当フランジ) φD φF φd φC n×φh t f JIS 10K 80A RF 185 127 88 150 8×19 18 2 JIS 20K 80A RF 200 127 88 160 8×23 22 2 JIS 10K 100A RF 210 151 88 175 8×19 18 2 JIS 20K 100A RF 225 160 88 185 8×23 24 2 ANSI 150 3 RF 191 127 88 152.4 4×20 23.9 1.6 ANSI 300 3 RF 210 127 88 168.1 8×23 28.5 1.6 ANSI 150 4 RF 229 157 88 190.5 8×20 23.9 1.6 ANSI 300 4 RF 254 157 88 200.2 8×23 31.8 1.6増幅部形状：正面端子形の場合
形式 EDR-N8AS 番号 項 目 コード 内 容 1 レンジコード 1000 測定スパン 13.3～133kPa abs. 6000 測定スパン 107～800kPa abs. 2 通 信 - 日立通信 H HART 通信 3 増幅部形状 ST 側面端子形 FT 正面端子形 4 調整レンジ - 0～最大レンジで調整 C( ) ( )内に調整レンジ、単位符号記入 5 防 爆 - なし XC TIIS 防爆 増幅部形状：側面端子形…耐圧油入防爆形、 正面端子形…耐圧防爆形 6 指 示 計 - なし M デジタル指示計付（表示 0～100％） MJ（ ） デジタル指示計付、実目盛表示（ ）内に表示目盛、単位符号記入 7 フランジ規格 JI S 50J10 ﾌﾗﾝｼﾞ規格 JIS 10K 50A RF 相当 E0 のみ 50J20 ﾌﾗﾝｼﾞ規格 JIS 20K 50A RF 相当 E0 のみ 80J10 ﾌﾗﾝｼﾞ規格 JIS 10K 80A RF 相当 80J20 ﾌﾗﾝｼﾞ規格 JIS 20K 80A RF 相当 100Ｊ10 ﾌﾗﾝｼﾞ規格 JIS 10K 100A RF 相当 100Ｊ20 ﾌﾗﾝｼﾞ規格 JIS 20K 100A RF 相当 A N S I 50A150 ﾌﾗﾝｼﾞ規格 ANSI 150 2B RF 相当 E0 のみ 50A300 ﾌﾗﾝｼﾞ規格 ANSI 300 2B RF 相当 E0 のみ 80A150 ﾌﾗﾝｼﾞ規格 ANSI 150 3B RF 相当 80A300 ﾌﾗﾝｼﾞ規格 ANSI 300 3B RF 相当 100A150 ﾌﾗﾝｼﾞ規格 ANSI 150 4B RF 相当 100A300 ﾌﾗﾝｼﾞ規格 ANSI 300 4B RF 相当 JP I 50JP10 ﾌﾗﾝｼﾞ規格 JPI 150 2B RF 相当 E0 のみ 50JP20 ﾌﾗﾝｼﾞ規格 JPI 300 2B RF 相当 E0 のみ 80JP10 ﾌﾗﾝｼﾞ規格 JPI 150 3B RF 相当 80JP20 ﾌﾗﾝｼﾞ規格 JPI 300 3B RF 相当 100ＪP10 ﾌﾗﾝｼﾞ規格 JPI 150 4B RF 相当 100ＪP20 ﾌﾗﾝｼﾞ規格 JPI 300 4B RF 相当 8 フランジ突出し E0 突出し長さ 0mm E50 突出し長さ 50mm ※口径 50A(2B)は選択不可 E100 突出し長さ 100mm ※口径 50A(2B)は選択不可 E150 突出し長さ 150mm ※口径 50A(2B)は選択不可 9 キャピラリ長さ ウ ェ ハ ー タ イ プ 1 キャピラリ長さ：1m 2 キャピラリ長さ：2m 3 キャピラリ長さ：3m 4 キャピラリ長さ：4m 5 キャピラリ長さ：5m 裏 出 し タ イ プ 1U キャピラリ裏出し 長さ：1m SVT をご指定の場合はウェハータイプの長さコードで指定ください。 2U キャピラリ裏出し 長さ：2m SVT をご指定の場合はウェハータイプの長さコードで指定ください。 3U キャピラリ裏出し 長さ：3m SVT をご指定の場合はウェハータイプの長さコードで指定ください。 4U キャピラリ裏出し 長さ：4m SVT をご指定の場合はウェハータイプの長さコードで指定ください。 5U キャピラリ裏出し 長さ：5m SVT をご指定の場合はウェハータイプの長さコードで指定ください。 10 材 質 - ﾀﾞｲｱﾌﾗﾑ:SUS316L 接液部:SUS316 316L ﾀﾞｲｱﾌﾗﾑ:SUS316L 接液部:SUS316L HC ﾀﾞｲｱﾌﾗﾑ:ﾊｽﾃﾛｲ C 接液部:ﾊｽﾃﾛｲ C TA ﾀﾞｲｱﾌﾗﾑ:ﾀﾝﾀﾙ 接液部:ﾀﾝﾀﾙ ※E0 のみ選択可能 11 ボルト・取付板 材質 - 本体フランジボルト：SCM435 取付板：SPCC U ボルト：SUS304 S630 本体フランジボルト：SUS630 取付板：SUS304 U ボルト：SUS304 12 禁 油 - 処理なし NL 禁油仕上げ NLW 禁油禁水仕上げ 13 接液条件 - 標準 SVT 高温高真空用 接液温度：①10～310℃（ﾀﾞｲｱﾌﾗﾑ材質ﾊｽﾃﾛｲ C） ②10～250℃（ﾀﾞｲｱﾌﾗﾑ材質ﾀﾝﾀﾙ） 使用圧力下限：0.0133kPa abs.
※選定上の注意 ﾌﾗﾝｼﾞｻｲｽﾞは 80A の E0、および 100A で選択できます。（ﾀﾝﾀﾙは 80A の E0 のみ） ﾀﾞｲｱﾌﾗﾑ材質はﾊｽﾃﾛｲ C とﾀﾝﾀﾙを選択できます。 ﾀﾞｲｱﾌﾗﾑ材質ﾀﾝﾀﾙの場合はﾀﾞｲｱﾌﾗﾑ以外の接液部もﾀﾝﾀﾙとなります。 キャピラリは裏面取出しのみとなります。 コード記載例：EDR-N8AS-1000-ST-XC-M-80J10-E0-5
コード表
EDR-N8AS インテリジェント隔膜置換器付絶対圧力伝送器
●ご使用の前に「取扱説明書」をよくお読みのうえ正しくご使用ください。 ●改良のため外観及び仕様の一部を変更することがあります。
