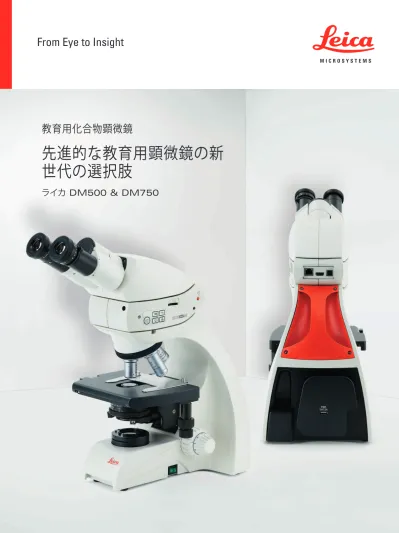

From Eye to Insight
ライカ DM500 & DM750
教育用化合物顕微鏡
先進的な教育用顕微鏡の新
世代の選択肢
未来のノーベル賞受賞者のために
サイエンス教育をより一層充実させるために
教師が時間をかけて教育するほど、学生はより多くのことを学ぶことができます。ライカ
DM500
およ
び
DM750
は、サイエンス教育を活性化し、生命科学系の実習時間をより多くの時間をかけて行える
ように開発されました。学生が使い勝手のよい機能と高品質な構造を数多く備え、ライフサイエンス
教育を活気づけ、次世代を担う科学者の卵に効率的・効果的な教育を行うために最適なツールです。
高性能の光学系 › ライカマイクロシステムズの研究用顕微 鏡シリーズと同一の光学プラットフォー ムに基づいています。学生も卓越した光 学性能に触れることができ、ライカマイ クロシステムズ顕微鏡製品シリーズのほ ぼすべてのアクセサリを利用することが できます。 ›NEW!
ドライ100X
対 物レンズ（オイ ル不要）はオイルによる煩雑さをなくし、 きわめて高い分解能（N.A.0.8）を発揮 します。 EZGUIDE ™ › 学生が扱いやすいクレンメルにより、ス ライドの破損を防ぎます。 SAFETSTAGE ™ › 顕微鏡ステージはラックレス機構になっ ており、ステージラックと接触してけが をする危険をなくしています。 › 丸みのあるエッジ部で、優しい手触りに なっています。 EZSTORE ™ › 一体型の縦型ハンドルは、持ち運びしや すく、高い棚に収納するときに簡単に持 ち上げられます。このハンドルと、顕微 鏡スタンドの全面にある持ち運び用の 溝を両手でつかんで安全に持ち運びで きます。 › 一体型ケーブルホルダーにより、不適切 なケーブル巻き付けによる顕微鏡の損 傷を防ぎます。縦方向のケーブル差込口 が用意され、保管時や使用時にケーブ ルの一部が顕微鏡スタンドから引き出 されるのを防ぎます。 › 顕微鏡スタンドにはユニークな形状を 採用、顕微鏡を横に並べて保管する際 に制御部が損傷するのを防ぎます。 EZLITE ™ ›LED
照明は白色の冷光高原で、実質的 には平均20年以上ご利用いただけます。 作業時間中にランプ交換の必要がない ため、ランプ交換の時間と費用を節約で きます。 › 製 品 ご 利 用 期 間 に わ たり、コ ストパ フォーマンスを発揮します。 AGTREAT ™ › 顕微鏡表面からの感染は、特に教育の 現場では憂慮される事態です。ライカマ イクロシステムズでは顕微鏡に触れるす べての箇所に細菌の繁殖を防ぐ抗菌処 理を施しています。これにより、顕微鏡 表面からの感染を防ぎ、より健康に配慮 したラボ環境を実現します。 USB 電源ポート › ライカ USB カメラへの電源供給がとて もシンプルで簡単です。カメラを付属のUSB ケーブルを使ってライカDM500もし
くはDM750
のスタンド背面のUSB
電源 ポート（5 V/1.5 A）に接続するだけです。 カメラ用外部電源の費用を節減し、ワー クステーションの複雑さを軽減します。DM500 –
サイエンス教育を容易に
すぐに稼働 › あらかじめ芯出しとピント合わせが済ん でいるアッベコンデンサーにより、調整 の必要はありません。 EZTUBE ™ › 接眼レンズは鏡筒と一体型で、紛失の おそれがありません。 › 視度調整がプリセットされているので、 視度調整を誤ることがありません。 › 他の鏡筒も使用可能です。 安全に回転 › 特許取得の脱落防止つまみねじを採用、EZTube ™
の安全な回転を確保します。 オールインワン › コンデンサースロットには、位相差およ び暗視野スライダーを挿入します。ひと つのスライダーで明視野および位相差 を可能にする、４ポジションオールイン ワン位相差スライダーを用意しました。 LED照明採用 ›LED
照明は、調整なしでも全視野にわ たって均一な照明を可能にします。 ライカ DM500 は、基礎的な生命科学系の授業に理想的です。顕微鏡のスタンドには「プラグ&プレイ」機能が採用されています。 電源を入れ、ステージに試料スライドを置き、ピントを合わせるだけで、学生は観察を楽しむことができます。5 ライカ DM500 / DM750 先進的な教育用顕微鏡
ライカDM750 –
新世代向けのサイエンス教育
幅広い用途に対応 › 倍率 4× ∼ 100× 向けの標準コンデ ンサー › 明視野および位相差向けの位相ター レットコンデンサー › 低倍率向けのフリップトップコンデン サー › ライカ DM750 では 4 穴または 5 穴 対物レボルバーが用意されています。 耐摩耗性 › 摩擦による損傷から保護する特殊なス テージ仕上げ 省エネ設計 › 自動シャットオフ機能により、使用しな いで2
時間が経過すると自動的に照明 が切れる節電仕様 高品質のフォーカス、コントラスト、照明 › ウェイト付きフォーカスノブにより慣性 力が生じ、きわめて高精度のフォーカ ス合わせが可能 › 最適な照明とコントラストを実現する視 野絞りをオプション装備 複数での観察が容易 › 多彩な鏡筒バリエーションにより、スタ ンドにしっかり固定しながら自由に回転 が可能 › 標準鏡筒に接眼レンズロックスクリュー が付き、接眼レンズの紛失を防ぎます。 ライカ DM750 は、高度な生命科学系の授業や、医学部、獣医学部、歯学部などの専門教育に合わせて デザインされています。2 4 1 3 5 6
ワイヤレスで！
画像の共有、取り込み、および保存記録の能力は、顕微鏡検査ラボの重要な仕事の一部となっています。
ライカ
DM500
および
ライカ
DM750
は、ライカマイクロシステムズのイメージングソリューションをフルに利用
でき、授業にぴったり合ったカメラを選ぶことができます。新しいライカ
ICC50 W/ E
カメラモジュールは、学生
たちの関心を引きつけ、学習時間を最大限に提供します。
ライカ ICC50 W/ E カメラモジュール – 一体感のあるデザイン ›WiFi
モードでお使いのモバイル機器へHD
画像をワイヤレス に直接送信することで、複数の学生への独立した注釈と画像 取得が可能››イーサネットモードではネットワーク経由で多くの利用
者がカメラと接続が可能です。
›USB
モードではUSBケーブルでPCとダイレクトに接続が
可能です。速い動きのサンプル観察に最適です。
›PC
接続時は、Leica Application Suite›ソフトウェア、Macで
はLeica Acquireソフトウェアで使用することができま
す。
›Leica AirLab
アプリのオプションを使ってセットアップ、
注釈、測定、取得、Eメールや写真ホルダー、他のソー
シャルメディアへの接続が可能です。Leica AirLabアプリ
は無償でAndroid とiOSで使用することができます。
››リモートコントロールでカメラの調整が可能です。ま
た、SDカードへの画像書き込み、画像ギャラリーへの
アクセスが可能です。
››余分な電源ケーブルは必要ありません。カメラの電源
は顕微鏡からUSBケーブル経由で直接供給されます。
77 ライカ DM500 / DM750 先進的な教育用顕微鏡 ライカICC50W カメラを組み込んだライカDM750 1: ヒト血球 2: カンバラリア 3: 巨体染色体 4: 耳下腺 5: マツ 6: 味蕾
生徒はWiFi、もしくは施設のイーサネ
ット経由でLeica ICC50 Wカメラに接続
が可能です。›
ICC50 E
は施設のネットワーク
(WLAN, LAN）経由でカメラに接続
することができます。この方法は
WiFi
アクセスポイントを増やしたくな
い場合に最適です。
システムダイアグラム
45° 双眼鏡筒 13 613 520 30° 双眼鏡筒13 613 521 45° EZ 鏡筒 （接眼レンズ一体型） 13 613 224 ポインターなし 13 613 225 ポインター付き 10×/20 視度調整式 13 613 532 位相テレスコープ 13 613 533 レチクル 13 613 560 ポインター 13 613 561 10 mm/100 分割 13 613 709 フォトフレーム 45° 三眼鏡筒 13 613 522 30° 三眼鏡筒13 613 523 交換部品 13 613 563 アイガード一対 13302138946910 ヒューズ、ライカ DM500 / ライカ DM750 用 13 613 571 つまみネジ一対、ライカ DM750 用 コンデンサーマウント 13 613 572 止めネジ一対、ライカ DM750 用 コンデンサーマウント 13 613 584 ダストカバー、ライカ DM500 / ライカ DM750 用 13 613 210-100 ライカ DM500 取扱説明書 13 613 510-100 ライカ DM750 取扱説明書 13 613 735-100 ライカ ICC50 W 取扱説明書 13 613 573 コンデンサー用アドオンレンズ、 ライカ DM750 用（スタンドに付属） アナライザーモジュールスライダー 11 555 045 アナライザースライダー、固定式 11 555 079 アナライザースライダー、180°回転可能 11 555 080 アナライザースライダー、360°回転可能 その他 13 613 262 脱落防止つまみネジ、EZ 鏡筒用 13 613 261 X/Y 操作部用ラバーグリップ 13 614 800 液浸オイル 11 513 106 対物ミクロメーター 11 505 091 拡散板スライダー、2.5×対物レンズを アッベコンデンサーと併用する場合向け 11 505 507 補助レンズ、2.5×対物レンズを 11 501 183 フリップトップコンデンサーと 併用する場合向け 13 613 566 32 mm フィルターホルダー 13 613 263 ハードキャリーケース 10 450 245 ソフトキャリーケース 13 613 562 偏光キット 各国向け電源ケーブル 13 613 900 米国 13 613 901 ヨーロッパ諸国 13 613 902 イギリス 13 613 903 スイス 13 613 904 デンマーク 13 613 905 イタリア 13 613 906 オーストラリア 13 613 907 中国 13 613 908 日本 13 613 909 イスラエル 13 613 910 南アフリカ 13 613 911 インド 13 613 912 アルゼンチン C マウントカメラアダプター 13 613 706 0.55 × – 1/2" 撮像素子 13 613 707 0.70 × – 2/3" 撮像素子 13 613 708 1.0 × – 1" 撮像素子 ライカ カメラ アッベコンデンサー 13 613 550 ライカ DM500 13 613 215 – RH 4 穴標準スタンド、アッベコンデンサー付き 13 613 216 – LH 4 穴標準スタンド、アッベコンデンサー付き フラットトップ 13 613 564 35 mm エルゴ 13 613 565 13 613 668LSF アナライザーモジュール13 613 667 ライカ ICC50 W カメラ13 613 735 オプション USB 電源 13 613 730 Plan 対物レンズ 13 613 240 - Plan 4 × /0.10 NA、26.2 mm * 13 613 241 - Plan 10 × /0.22 NA、7.8 mm * 13 613 242 - Plan 40 × /0.65 NA、0.31 mm * 13 613 243 – Plan 100 × /1.25 NA、0.10 mm*、oil * W.D ライカ DM750 13 613 010 – RH 4 穴標準スタンド 13 613 011 – RH 4 穴ケーラースタンド 13 613 014 – LH 4 穴標準スタンド 13 613 015 – LH 4 穴ケーラースタンド 13 613 012 – RH 5 穴標準スタンド 13 613 013 – RH 5 穴ケーラースタンド 13 613 016 – LH 5 穴標準スタンド 13 613 017 – LH 5 穴ケーラースタンド HI Plan 対物レンズ 11 506 226 - HI Plan 4 × /0.10 NA、18.0 mm * 11 506 228 - HI Plan 10 × /0.25 NA、12.0 mm * 11 506 276 - HI Plan 20 × /0.40 NA、0.92 mm * 11 506 236 - HI Plan 40 × /0.65 NA、0.36 mm * 11 506 237 - HI Plan 63 × /0.75 NA、0.31 mm * 11 506 238 – HI Plan 100 × /1.25 NA、0.10 mm*、oil 11 506 386 - HI Plan 100 × /0.80 NA、0.3 mm* 乾燥系対物レンズ * W.D HI Plan 位相 対物レンズ 11 506 230 – HI Plan 位相 10 × /0.25 NA、12.0 mm* 11 506 278 – HI Plan 位相 20 × /0.40 NA、0.92 mm* 11 506 240 – HI Plan 位相 40 × /0.65 NA、0.36 mm* 11 506 241 – HI Plan 位相 100 × /1.25 NA、0.10 mm*、oil * W.D 13 613 551 ターレットコンデンサー （BF、DF、PH1、PH2、PH3 リング組み込み）、 13 613 533 位相テレスコープを含む 11 501 155 – PH1 位相差スライダー、10 × および 20 × 向け 11 501 156 – PH2 位相差スライダー、40 × 向け 11 501 157 – PH3 位相差スライダー、100 × 向け 11 555 074 – λコンペンセーター、コンデンサー用 13 586 008 – 1/4 λコンペンセーター、コンデンサー用 フリップトップコンデンサー 11 501 183 13 593 039 4 ポジションスライダー、位相コントラスト向け 13 613 567 4 ポジションスライダー、暗視野向け ライカ ICC50 W ワイヤレスリモコン 10 450 805 30° EZ 鏡筒 （接眼レンズ一体型） 13 613 226 ポインターなし 13 613 227 ポインター付き 10 ×/20 固定式接眼レンズ 13 613 530 ポインターなし 13 613 531 ポインター付き9 ライカ DM500 / DM750 先進的な教育用顕微鏡
ライカDM500 / DM750組み合わせ
装備の品番 13 613 207 13 613 208 13 613 403 13 613 406 13 613 001 13 613 004 13 613 002 13 613 005 DM500 DM500 DM750 DM750 DM750 DM750 DM750 DM750 スタンド 13 613 215 DM500 RHスタンド、コンデンサー付き X X 13 613 010 DM750 RHスタンド X X X X 13 613 011 DM750 RHケーラースタンド X X 鏡筒 13 613 224 45° EZ 鏡筒 X X 13 613 225 45°EZ 鏡筒、ポインター付き X X 13 613 520 45° 双眼鏡筒 X X X X 接眼レンズ 13 613 530 10×/20 接眼レンズ、アイガード付き X X 13 613 531 10×/20 ポインター接眼レンズ、アイガード付き X X 13 613 532 10×/20 視度調整式接眼レンズ、アイガード付き X X X X コンデンサー 13 613 550 アッベコンデンサー 0.9 乾燥系 / 1.25 oil X X X X X X 対物レンズ 13 613 240 Plan 4×/0.10 NA、26.2 mm W.D X X X X 13 613 241 Plan 10×/0.22 NA、7.8 mm W.D X X X X 13 613 242 Plan 40×/0.65 NA、0.31 mm W.D X X X X 13 613 243 Plan 100×/1.25 NA、0.10 mm W.D、oil X X X X 11 506 226 HI Plan 4×/0.10 NA、18.0 mm W.D X X X X 11 506 228 HI Plan 10×/0.25 NA、12.0 mm W.D X X X X 11 506 236 HI Plan 40×/0.65 NA、0.36 mm W.D X X X X 11 506 238 HI Plan 100×/1.25 NA、0.10 mm W.D、oil X X X X 13 614 800 液浸オイル X X X X X X X X 電源ケーブルは含まれていません。別途ご注文ください。ライカ DM500 / DM750
の寸法
寸法（mm/inch 表示）DM500 DM750 接眼レンズ ハイアイポイント X X 10x/20（視野数20 mm） X X ポインター付き/ なし X X 固定式 / 視度調整式 X X 視度調整式接眼レンズ、 X X 24.5 mmレチクル用レチクルホルダー付き アイガード（折り曲げ可能） X X 30 mm の取付け直径 X X EZTUBE ™ 適正値に視度調整済み X X 45度鏡筒 X X 10x/20（視野数20 mm） X X 止めねじでスタンドに取付け X X 安全回転用の脱落防止つまみねじ X X 接眼レンズは鏡筒に一体化 X X ポインター付き/ なし X X 瞳孔間距離幅52 mm ∼ 75 mm X X その他の鏡筒 45度鏡筒、30度鏡筒、三眼鏡筒 X X 視野数 20 mm X X 回転式ダブテール X X 鏡筒ダブテール（標準） X X 接眼レンズ用ロックスクリュー X X 瞳孔間距離幅52 mm ∼ 75 mm X X スタンド 制御部保護のためのスタンド形状 X X スタンド構造−アルミダイカスト X X 外部ヒューズ X X 刻み付きレボルバー X X 4 穴対物レボルバーのみ X 4 穴または5 穴対物レボルバー選択可能 X 32 mm フィルター（マウントあり/ なし）用ホルダー X X カメラへの電源供給用USB電源（5 V/1.5 A） X X EZSTORE ™ 縦型ハンドル X X スタンド前面ハンドグリップ X X ケーブルホルダー X X 縦型のケーブル差込口（スタンド） X X 対物レンズ 無限遠光学系 X X Plan、視野数18 mm X X HI Plan、視野数 20 mm X X ドライ100x 対物レンズ、N.A. 0.8（補正環なし） X X レーザー刻印の対物レンズラベリング X X M25 レボルバーねじ山 X X EZGUIDE ™ 片手でスライドセット X X 可動範囲26 mm × 76 mm X X DM500 DM750 SAFETSTAGE ™ ステージ表面185 mm（前側150 mm）幅×140 mm 奥行き X X 丸みを付けたステージ形状 X X ラックレスステージ X X X 軸/ Y 軸バーニャスケール X X 耐摩耗のステージ表面 X X コンデンサー あらかじめ焦点合わせ・心出しされたコンデンサー X 芯出し・焦点合わせ可能なコンデンサーマウント X コントラストスライダー用のコンデンサースロット X X （位相差、暗視野、コンペンセーター） コンデンサー上に倍率ラベル X X 標準ライカコンデンサーマウント X （アッベ、ターレット、フリップトップなど） フォーカス機構 低位置のフォーカスノブ X X セルフアジャストフォーカス機構 X X 微動300 μm/ 回転 X X 3 μm 刻みの目盛 X X ウェイト付きフォーカスノブ X EZLITE ™ あらかじめ設定された開口視野のみ X 視野絞り付き/ なし X LED 照明 - 6000 K、最高照度で25,000 時間寿命 X X 連続照度調整 X X 最低照度で観察に十分な光量 X X 簡易偏光キット使用可能 X X 2 時間自動シャットオフ機能（無効/ 有効に切替可能） X 自動シャットオフの初期設定：4 穴スタンド：有効、 X 5 穴スタンド：無効 イメージング 三眼鏡筒が使用可能（光路分割50％ / 50％） X X C マウントアダプター X X ライカ ICC50W デジタルカメラモジュール X X （光路分割50％ / 50％） 中間モジュール 35 mm エルゴモジュール X X 15 mm フラップトップモジュール X X LSF 落射照明装置用モジュール X X アナライザーモジュール（鏡筒調節用ピン付き） X X AGTREAT ™ 抗菌処理 X X 認証 cULus、CE、RoHS X X 主要光学コンポーネントは、カビ繁殖に関する X X ISO 9022-11 に適合 出荷サイズ 寸法：40 cm × 37 cm × 39 cm (H×D×W) X X 重量：9 kg X X
ライカ
DM500 / DM750
主な仕様
11 ライカ DM500 / DM750 先進的な教育用顕微鏡
クリーン＆グリーン
ライカマイクロシステムズは、教育の向上と国際社会への貢献に 取り組んでいます。現行世代および次世代のために、よりクリーンで 安全な環境づくりを行うための施策を積極的に導入しています。 › すべての梱包材は完全にリサイクル可能です。 › すべてのガラス部品は鉛を含有していません。 ›LED
照明の消費電力は、標準ハロゲン照明に比べ約80%
低く なっています。 ›DM750
の自動シャットオフ機能により、電力の無駄遣いを防 ぎます。 › 物流チェーンの絶えざる改善により、CO
2 排出量を最小限に抑 えています。 ›AgTreat ™
は顕微鏡表面からの感染を防ぎ、より健康に配慮 したラボ環境を実現します。 › すべての製品は独立した安全試験機関において試験が行われ、 安全設計を示すcULus
およびCE
の認証マークを取得してい ます。 › すべての製品はRoHs
に準拠しており、すべての電気コンポー ネントは危険物使用に関する規制に適合しています。 詳細はwww.leica-microsystems.com/educationを ご覧ください。 ›DM500 および
DM750
に関するインタラクティブツアー ›Eシリーズ実体顕微鏡は、低倍率検査、分析、および画像取り
込みに対応 ›DM750 P
偏 光 顕 微 鏡 は、地 球 科 学 および 材 料 科 学 教 育 に 対応 › 研究用のハイレベル顕微鏡セレクション › ポスターおよび教育用冊子（無料）のセレクションLeica Microsystems (Schweiz) AG · Max-Schmidheiny-Strasse 201 · 9435 Heerbrugg, Switzerland T +41 71 726 34 34 · F +41 71 726 34 44
