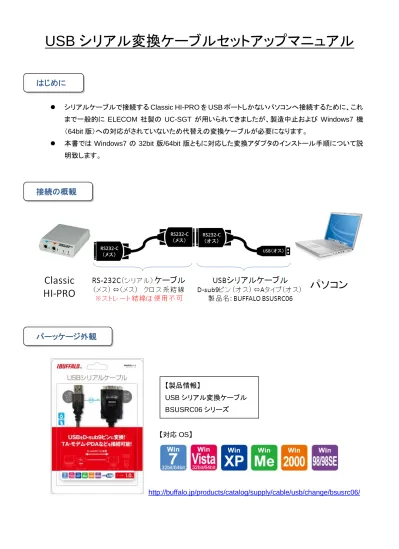

USB シリアル変換ケーブルセットアップマニュアル
はじめに
シリアルケーブルで接続する Classic HI-PRO を USB ポートしかないパソコンへ接続するために、これ まで一般的に ELECOM 社製の UC-SGT が用いられてきましたが、製造中止および Windows7 機 （64bit 版）への対応がされていないため代替えの変換ケーブルが必要になります。
本書では Windows7 の 32bit 版/64bit 版ともに対応した変換アダプタのインストール手順について説 明致します。
接続の概観
パーッケージ外観
http://buffalo.jp/products/catalog/supply/cable/usb/change/bsusrc06/ 【製品情報】 USB シリアル変換ケーブル BSUSRC06 シリーズ 【対応 OS】ダウンロード先一覧
【USB シリアル変換ケーブル / BSUSRC06 トライバー】 製品にドライバ CD が付属していますが、下記のサイトからもダウンロードすることが可能です。 ＜Web＞http://buffalo.jp/download/driver/supply/c-00020.html 【64bit 版向け / HI-PRO エラー回避差し換え用ファイル】 64bit 版パソコンで HI-PRO エラーが発生する場合、このファイルと差し換えが必要です。 弊社ウェブサイトからダウンロードできます。※差し換え方法は本手順書の中盤に記載しています 【64bit 版向け / ハイプロドライバ】 Aventa2.95CD もしくは Aventa ユーティリティーディスク内に保管されていますが、弊社ウェブサイトからもダウ ンロードできます。インストール手順
1. すべてのアプリケーションを閉じて、ドライバ CD を光学ドライブへ挿入してください。 2. USB アダプタを USB ポートに差し込んでください。画面の右下に「デバイス・ドライバーソフトウェアは正しく インストールされませんでした。」と表示されますがそのままで問題ありません。 3. 「スタート」から「コンピュータ」を右クリックして「プロパティ」を選択してください。4. コントロールパネルホームが表示されるので、左上の「デバイスマネージャー」を押してください。
5. デバイスマネージャーの一覧にビックリマークのついた「USB HS SERIAL CONVERTER」を右クリックして 「ドライバーソフトウェアの更新」を押してください。
6. ドライバーソフトウェアの更新画面が表示されるので、下側の「コンピュータを参照してドライバーソフトェア を検索します」を押してください。
7. 「参照」ボタンを押してください。
8. 光学ドライブ（CD/DVD ドライブ）の中にある「XP 32_2000」というフォルダを選択して「OK」を押してください。 ※光学ドライブが見当たらない場合は「コンピュータ」をクリックしてみてください
10. USB Serial Converter のインストールが完了しますが、まだ USB Serial Port として認識していないので、 同様の作業を繰り返します。「完了」を押してください。
11. デバイスマネージャーの「USB Serial Port」を右クリックし「ドライバーソフトウェアの更新」を押してください。
12. ドライバーソフトウェアの更新画面が表示されますので、下側の「コンピュータを参照してドライバーソフトウ ェアを検索します」を押してください。
13. 入力欄が「XP 32_2000」になっている事を確認して「次へ」を押してください。（違う場合は手順 7-8 を参照）
14. USB Serial Port のインストールが完了します。「閉じる」を押してください。
15. デバイスマネージャーの USB Serial Port の後ろにある(COM●)の数字を確認してください。 COM の数字が 5 以上の場合は 1～4 のいずれかに再設定する必要があります。
※COM の数字が 1～4 のいずれかである場合は手順 19 へお進みください。
16. 「USB Serial Port」を右クリックして「プロパティ」を押してください。
17. 「ポートの設定」タブを選択してから「詳細設定」を押してください。
18. COM のポート番号右の COM●をクリックして COM1～4 の開いているポートを選択してください。 ※（使用中）となっているポートは他の機器が使用している可能性があるので原則避けてください。 COM1～4 がすべて使用中の場合は他のポートでも使用出来る機器のポートを上書き使用してください。 万が一他の機器が使用できなくなった場合はその機器のドライバを再びインストールしなおしてください。
19. 「OK」を押してすべてのウィンドウを閉じてください。
32bit 版のパソコンをご使用の方は以上で終了になります。
USB 変換アダプタに RS232-C（シリアル）ケーブルを接続して補聴器の接続確認を行なってください。 もし繋がらない場合は一度 USB 変換アダプタをパソコンから外してから挿し戻してみてください。
64bit 版のパソコンをご使用の場合「64bit 版ハイプロドライバのインストール」と「Aventa2.9（5）のファイルの入 れ替え作業」が必要です。
■■64bit 版のパソコンをお使いの場合はさらに下記 2 点の作業が必要になります■■
↓↓↓↓↓ ① 64bit 版ハイプロドライバのインストール … このドライバをインストールしないと補聴器が接続できません ② Aventa2.9（5）のファイルの差し換え作業 … ファイルの差し換えをしないと補聴器接続時に下記のエラー メッセージが表示される場合があります。 【ファイルの差し換え作業】 1. 次の順番でフォルダを開いてください。「コンピュータ」→「ローカルディスク（C:）」→「Program Files (x86)」→「GN ReSound」→「Aventa2」
↑↑↑
「Aventa2」のフォルダを開いた状態
⇒Aventa2.9（5）ではインターフェイスの設定が「HI-PRO」になっている必要がありますのでご注意ください。 【設定方法】Aventa2.9（5）のフィッティング画面左上の「編集」から「プレファレンス」→「接続機器」と進んで 頂き HI-PRO を選択してください。
2. Aventa2 のフォルダ内に「Swboxw32(.dll)」を貼り付けもしくはドラック&ドロップで移動してください。 上書きの確認画面が表示されますので「移動して置換（コピーして置き換える）」を押してください。 ＜Swboxw32(.dll)の保管場所＞ S:¥Marketing¥03_Aventa¥Aventa¥インターフェイス関連¥HI-PRO_driver¥Swboxw32 3. アクセス拒否のメッセージが出ますが「続行」を押した後に、すべてのウィンドウを閉じてください。 4. ファイルの差し換え作業は以上です。すべてのウィンドウを閉じて、次の手順へお進みください。
【64bit 版ハイプロドライバのインストール】
1. Aventa2.95 の CD または Aventa ユーティリティーディスク内にある「64bit 版ハイプロドライバ」のフォルダ を開いて「setup（.exe）」アイコンを右クリックして管理者として実行を押してください。
2. 下記の 3 画面ともすべて「Next」を押して進めてください。
もし、いきなり画面に「Repair / Remove」と表示される場合は「Remove」を選択して一度 HI-PRO ドライバ のアンインストールを行なってください。アンインストール後に再び「Setup（.exe）」アイコンを実行すると下 記の 3 画面が表示されます。
3. “Classic” HI-PRO を選択して「OK」を押してください。（Select Language は English のままで結構です）
4. 下記の画面が表示されたら HI-PRO を PC に接続した後に、「USB to COM port adaptor」と「HI-PRO is connected and the power LED is lit.」にチェックを入れて「次へ」を押してください。
5. もし「HI-PRO was not found in the COM port range COM1 to COM4!」と表示された場合は「戻る」ボタン を押してください。「HI-PRO was found!」が表示されている場合は手順 7 へお進みください。
6. USB 変換アダプタを抜き挿ししてから「次へ」を押してください。
8. Firmware upgrade の画面が表示されます。Selected version が白く空欄になっている場合はそのまま 「Finish」を押してください。ここに 3.00 が表示されている場合はアップグレードを行なってください。 9. 「Close」を押してください。インストール作業は以上で終了です。 10. HI-PRO の使用を開始することができます。全てのウィンドウを閉じて各フィッティングソフトウェアで接続確 認を行なってください。 ご協力ありがとうございました。 ⇒Aventa2.9（5）ではインターフェイスの設定が「HI-PRO」になっている必要がありますのでご注意ください。 【設定方法】Aventa2.9（5）のフィッティング画面左上の「編集」から「プレファレンス」→「接続機器」と進んで頂き HI-PRO を選択してください。
