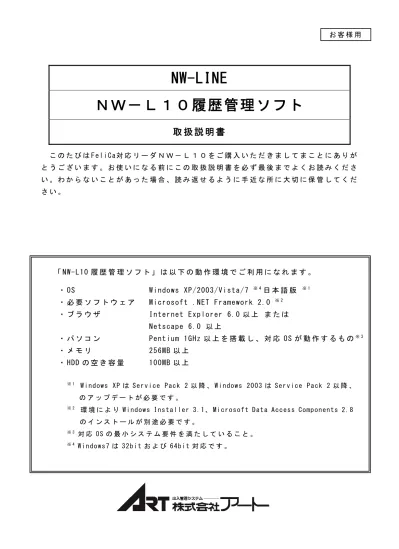

お 客 様 用 こ の た び は FeliCa対 応 リ ー ダ Ｎ Ｗ － Ｌ １ ０ を ご 購 入 い た だ き ま し て ま こ と に あ り が と う ご ざ い ま す 。 お 使 い に な る 前 に こ の 取 扱 説 明 書 を 必 ず 最 後 ま で よ く お 読 み く だ さ い 。 わ か ら な い こ と が あ っ た 場 合 、 読 み 返 せ る よ う に 手 近 な 所 に 大 切 に 保 管 し て く だ さ い 。
NW-LINE
ＮＷ－Ｌ１０履歴管理ソフト
取 扱 説 明 書
「 NW-L10 履 歴 管 理 ソ フ ト 」 は 以 下 の 動 作 環 境 で ご 利 用 に な れ ま す 。 ・ OS Windows XP/2003/Vista/7 ※ 4日 本 語 版 ※ 1・ 必 要 ソ フ ト ウ ェ ア Microsoft .NET Framework 2.0 ※ 2
・ ブ ラ ウ ザ Internet Explorer 6.0 以 上 ま た は Netscape 6.0 以 上
・ パ ソ コ ン Pentium 1GHz 以 上 を 搭 載 し 、 対 応 OS が 動 作 す る も の※ 3
・ メ モ リ 256MB 以 上 ・ HDD の 空 き 容 量 100MB 以 上
※ 1 Windows XP は Service Pack 2 以 降 、 Windows 2003 は Service Pack 2 以 降 、
の ア ッ プ デ ー ト が 必 要 で す 。
※ 2 環 境 に よ り Windows Installer 3.1、 Microsoft Data Access Components 2.8
の イ ン ス ト ー ル が 別 途 必 要 で す 。
※ 3 対 応 OS の 最 小 シ ス テ ム 要 件 を 満 た し て い る こ と 。 ※ 4 Windows7 は 32bit お よ び 64bit 対 応 で す 。
＊ ＊ ＊ 目 次 ＊ ＊ ＊ １ 「 NW-L10履 歴 管 理 ソ フ ト 」 で で き る こ と 1 ２ 「 NW-L10履 歴 管 理 ソ フ ト 」 の ご 利 用 手 順 2 ３ 「 NW-L10履 歴 管 理 ソ フ ト 」 を セ ッ ト ア ッ プ す る 3 ４ N W - L 1 0 と パ ソ コ ン を 接 続 す る 4 ５ NW-L10を 登 録 ／ 削 除 す る（ 管 理 機 器 設 定 ） 5 ５ - １ N W - L 1 0 を 登 録 す る 5 ５ - ２ N W - L 1 0 を 削 除 す る 7 ６ カ ー ド 情 報 を 登 録 ／ 削 除 す る（ カ ー ド 登 録 ） 8 ６ - １ カ ー ド 情 報 を 登 録 す る 8 ６ -２ カ ー ド 情 報 を 一 括 登 録 す る （ CSV一 括 登 録 ） 10 ６ -３ 登 録 さ れ て い る カ ー ド 情 報 を 他 の NW-L10に 一 括 登 録 す る （ 登 録 内 容 取 得 ） 1 2 ６ - ４ カ ー ド 情 報 を 削 除 す る 1 4 ７ 各 N W - L 1 0 の 状 況 を 確 認 す る 1 5 ７ -１ 現 在 の 扉 ／ 電 気 錠 ／ 警 報 の 状 態 を 見 る 、 遠 隔 操 作 を 行 う （ ス テ ー タ ス モ ニ タ ） 1 5 ［ ス テ ー タ ス モ ニ タ ］画 面 の ゲ ー ト ア イ コ ン 16 ７ -２ 入 退 室 状 況 や 管 理 操 作 の 履 歴 デ ー タ を 見 る （ デ ー タ モ ニ タ ） 17 ［ デ ー タ モ ニ タ ］ 画 面 の 履 歴 項 目 18 ８ デ ー タ を バ ッ ク ア ッ プ す る 2 0 ８ -１ 履 歴 デ ー タ を バ ッ ク ア ッ プ す る （ 履 歴 バ ッ ク ア ッ プ ） 20 ８ -２ カ ー ド 情 報 を バ ッ ク ア ッ プ す る（ カ ー ド バ ッ ク ア ッ プ ） 22 ９ N W - L 1 0 履 歴 管 理 ソ フ ト を 終 了 す る 2 3
準備・設定する ●管理機器設定 最大 10 台の NW-L10 を登録 ●カード登録 複数のカード情報を一括登録 登録済みカード情報をコピーし、 他の NW-L10 に登録可能 最大 5,000 件のカード登録可能 運用・管理する ●ステータスモニタ 各 NW-L10 の鍵および扉の状況、 警報発生状態をリアルタイム表示 ●NW-L10 を遠隔操作 NW-L10 の施解錠操作を実施 ●データモニタ 各 NW-L10 の履歴データを収集 各 NW-L10 の入退室状況をリアルタイムで把握 最大 100,000 件の履歴データを保存可能 ●履歴バックアップ NW-L10 から取得し保存した 履歴データを CSV 形式で保存、出力 ●カードバックアップ NW-L10 に登録されているカード情報を CSV 形式で保存、出力
１
「NW-L10 履歴管理ソフト」でできること
＜メイン画面＞はじめて NW-L10 をご購入の場合 ・準備/設定 ・運用/管理 すでに NW-L10 をご利用の場合
２
「NW-L10 履歴管理ソフト」のご利用手順
「NW-L10 履歴管理ソフト」をセットアップ（⇒P.3） 登録されている NW-L10 の状況を管理（⇒P.15）、NW-L10 を遠隔操作（⇒P.15） 各 NW-L10 の入退室状況、管理操作内容を把握（⇒P.17） NW-L10 の履歴データを CSV 形式でバックアップ（⇒P.20） NW-L10 のカード情報を CSV 形式でバックアップ（⇒P.22） パソコンを NW-L10 設定用に セットアップ（⇒P.4） NW-L10 を「NW-L10 履歴管理ソフト」に登録（⇒P.5） カード情報を登録（⇒P.8） 登録済みのカード情報を取得（⇒P.12） NW-L10 の IP アドレスの設定（⇒P.4） ※ 登 録 内 容 取 得 機 能 を 用 い て 、 NW-L10 本体に登録済みのカード情 報を「NW-L10 履歴管理ソフト」に 読み込みます。 NW-L10 とパソコンの接続（⇒P.4）① ダウンロードした［NW-L10ManagerV106.msi］のア イコンをダブルクリックして実行する。 ② をクリックする。 ③ をクリックする。 ④ インストールが完了したら、パソコンの［スタート］ →［すべてのプログラム］→［NW-L10 履歴管理ソ フト］をクリックする。
３
「NW-L10 履歴管理ソフト」をセットアップする
※「NW-L10 履歴管理ソフト」のダウンロードは無料です。 ２ ３ →画面の指示に従って.NET Framework 2.0 をイン ストールします。 ・.NET Framework 2.0 をインストールしている場合 →③へ ・.NET Framework 2.0 をインストールしていない場合 →②へ ◆ポイント ・.NET Framework 2.0 がインストールされていない場 合のみ、この画面が表示されます。 ◆ご注意！ ・セットアップ操作は、システム管理者（Administrator 権限をもつ方）が行ってください。 →画面の指示に従って「NW-L10 履歴管理ソフト」 をインストールします。 →「NW-L10 履歴管理ソフト」が起動し、メイン画 面が表示されます。 １＜ パソコンを NW-L10 設定用にセットアップする ＞ ① パソコンの［スタート］→［コントロールパネル］ →［ネットワーク接続］→［ローカルエリア接続］ →［プロパティ］→［インターネットプロトコル］ →［プロパティ］を選択する。 ② パソコンの IP アドレスを「192.168.0.XXX」にする。 ＜ NW-L10 とパソコンの接続 ＞ ③ NW-L10 本体とパソコンを LAN ケーブルで接続する。 ④ NW-L10 の電源を入れる。 ＜ NW-L10 の IP アドレスの設定 ＞ ⑤ ブラウザを起動して、URL 入力欄に 「http://192.168.0.123/」と入力し、 NW-L10 の Web 画面より IP アドレスを変更する。 ⑥ 上記①～②と同じ手順で、パソコンの IP アドレス を運用時用のアドレスへ変更する。
４
NW-L10 とパソコンを接続する
２ ・NW-L10 の出荷時の IP アドレスは「192.168.0.123」 なので、「XXX」には、それ以外の任意の数字（1～254） を指定します。 ・ネットワークで使用している IP アドレスは指定でき ません。詳しくはシステム管理者に確認してくださ い。 ・HUB に接続する場合は、ストレートケーブルを使用 してください。 ・直接パソコンに接続する場合は、クロスケーブルを 使用してください。 ・接続方法については『NW-L10 取り付け/取扱説明書』 を参照してください。 NW-L10 の IP アドレスを、ご使用になる環境にあわせて設定します。 NW-L10 の出荷時の IP アドレスは「192.168.0.123」に設定されています。 ・変更方法については『取り付け/取扱説明書』を参照 してください。 ◆ご注意！ ・すでに NW-L10 をご利用の場合は、下記「NW-L10 とパソコンの接続」（③～④）の操作のみ行ってください。 「パソコンを NW-L10 設定用にセットアップする」と「NW-L10 の IP アドレスの設定」は必要ありません。① メイン画面の をクリックする。 ② 登録したい番号をクリックする。 ③ NW-L10 のゲート名称と IP アドレスを入力する。 ④ をクリックする。 ⑤ をクリックする。 →NW-L10 が新規に登録されました。 ⑥ 続いて NW-L10 を登録する場合は、②～⑤を繰り返 す。 ５-１ NW-L10 を登録する NW-L10 ごとのゲート名称（任意）、IP アドレスを登録します。 登録は NW-L10 を接続した状態で行ってください。NW-L10 は最大 10 台登録できます。
５
NW-L10 を登録／削除する（管理機器設定）
２ １ ３ ５ ４ ・「01」～「10」まで、どの番号でも選択できます。 ・登録すると、[ステータスモニタ]画面にゲートアイ コンが表示されます。（⇒P.16） ・[ステータスモニタ]画面には、上段に 01～05、下段 に 06～10 が並びます。 ・ゲート名称：NW-L10 ごとに任意の名称を入力できま す（最大全角 16 文字）。「第 1 会議室」など。 ・IP アドレス：NW-L10 本体に割り当てた IP アドレス （⇒P.4）を入力します。 ◆ご注意！ ・ゲート名称は重複しないように登録してください。⑦ 最後に をクリックする。 ⑧ ［ステータスモニタ］画面が表示され、登録した NW-L10 がゲートアイコンで表示される。 ⑨ しばらくすると、ゲートアイコンの表示が変わる。 ７ ８ ・登録した NW-L10 と正しく通信が行われると、ゲート アイコンの表示が右のように変わります。 ・［ステータスモニタ］画面に表示されるゲートアイコ ンについては、P.16 を参照してください。 ・最初は「Connecting」（接続中）と表示されます。 ◆ご注意！ ・接続に失敗した場合は、 「Disconnected」（不明） と表示されます。 NW-L10 とパソコンの接続 を確認してください。 ９ 例：電気錠が施錠中 の場合。
① メイン画面の をクリックする。 ② 削除するゲートの番号をクリックする。 ③ をクリックする。 ④ をクリックする。 →NW-L10 が削除されました。 ⑤ 続いて NW-L10 を削除する場合は、②～④を繰り返 す。 ⑥ 最後に をクリックする。 ５-２ NW-L10 を削除する 間違えて登録した場合や、利用しなくなった場合に、NW-L10 を削除します。 削除は NW-L10 を接続した状態で行ってください。 １ ２ ３ ４ ６ →［ステータスモニタ］画面から、ゲートアイコ ンが削除されます。
① メイン画面の をクリックする。 ② ゲート名称の右端の をクリックし、カード情報 を登録するゲート（NW-L10）を選択してクリックす る。 ③ をクリックする。 ④ カード ID（16 桁の半角英数字）と、氏名(最大全角 10 文字)を入力する。 ⑤ 有効期限の右端の をクリックする。 ⑥ 月表示を変えるときは、 をクリックする。 ⑦ 有効期限に設定する日をクリックする。 →有効期限の欄に自動入力されます。
６
カード情報を登録／削除する（カード登録）
３ １ ２ ４ ５ ７ ・プルダウンメニューには、登録されているゲートが 表示されます。 ・前月以前は 、次月以降は をクリックします。 ・ボタンを長押しすると、連続して変更できます。 ◆ポイント ・市販の FeliCa ポート/パソリ（USB 対応リーダー/ ライター）を使用し、カードをかざすだけで、カー ド情報を読み込むことができます。 FeliCa ポート/パソリは、家電販売店、一部のコン ビニエンスストアなどでご購入いただけます。 ６ ６ →1 年後のカレンダーが表示されます。 ・カードの有効期限を無期限にした場合には、□にチ ェックを入れます。 ６-１ カード情報を登録する カード情報を 1 件ずつ登録します。 登録した NW-L10 ごとにカード情報を登録します。カード情報は最大 5,000 件登録できます。◆カード情報の一覧画面の見かた◆ カード情報を 20 件以上登録すると、一覧 画面の右端に 、 、スクロールバーが 表示されます。これらを操作して、登録さ れているカード情報を確認することがで きます。 ⑧ をクリックする。 ⑨ をクリックする。 →カード情報が登録されました。 ⑩ 続いてカード情報を登録する場合は、②～⑨を繰り 返す。 ８ ９ ◆ご注意！ ・すでに登録されているカード ID と同じ番号を入力 した場合は、「カード ID が重複しています。」と表 示されます。操作をやり直してください。 スクロールバー
① 登録するカード情報を作成し、CSV 形式で保存して おく。 ② メイン画面の をクリックする。 ③ ゲート名称の右端の をクリックし、カード情報 を登録するゲート（NW-L10）を選択してクリックす る。 ④ をクリックする。 ⑤ をクリックする。 ６-２ カード情報を一括登録する（CSV 一括登録） 複数のカード情報をまとめて登録します。 事前に登録するカード情報のデータを CSV 形式で作成し、作成したデータを一括登録します。 ・右のように「カード ID,氏名,有効期限」の順のフォ ーマットで、Excel などでデータを作成し、ファイル の種類を「CSV（カンマ区切り）」にして保存します。 カード ID 16 桁の半角英数字 氏名 最大全角 10 文字 有効期限 yyyy-MM-dd ２ ３ ４ ５ ◆ご注意！ ・Excel で編集する場合、カード ID は「文字列」と して扱ってください。 ・有効期限は「yyyy-MM-dd」または「yyyy/MM/dd」と 入力してください。 例：2008 年 5 月 1 日の場合は「2008-05-01」または 「2008/05/01」と入力する ・有効期限を無期限としたい場合には、「9999-12-31」 と入力してください。 ◆ご注意！ ・CSV 一括登録を行うと、すでに登録されていたカード情報はすべて削除され、CSV 形式のデータに記入されている カード情報のみを上書き登録します。 １
⑥ ［ファイルを開く］画面で、保存しておいた CSV 形式のデータをクリックする。 ⑦ をクリックする。 ⑧ 読み込んだデータが表示されますので、データおよ び件数を確認し をクリックする。 ⑨ をクリックする。 →カード情報が一括登録されました。 ８ ９ ◆ご注意！ ・登録の途中で失敗した場合は、「カード情報の一括 登録に失敗しました」と表示されます。この場合は、 操作を最初からやり直してください。 ６ ７ ◆ご注意！ ・データ読込中にフォーマットが異なる等の理由で 読込めないデータが存在する場合には、エラー行を 表示するダイアログが表示されます。データの修正 が必要な場合には「いいえ」をクリックし、処理を 中断し、データ修正後、操作を最初からやり直して ください。
① メイン画面の をクリックする。 ② ゲート名称の右端の をクリックし、カード情報 のコピー元となるゲート（NW-L10）を選択してクリ ックする。 ③ コピー元に登録されているカード情報が一覧表示 されるので、内容を確認する。 ④ をクリックする。 ⑤ をクリックする。 ６-３ 登録されているカード情報を他の NW-L10 に一括登録する（登録内容取得） 登録されているカード情報をコピーして、他の NW-L10 に一括登録します。 コピー元となる NW-L10 に登録されているカード情報をいったん CSV データで取得したあと、 コピー先の NW-L10 にカード情報を一括登録します。 ※すでに NW-L10 をご利用の場合は、NW-L10 本体に登録されているカード情報を取得するこ とができます。 １ ２ ４ ５ ３ ・画面の見かたについては、P.9 を参照してください。 ◆ポイント ・NW-L10 本体に登録されているカード情報を取得す る場合は、その NW-L10 が登録されているゲートを 選択します。
⑥ をクリックする。 ⑦ [名前を付けて保存]画面で、保存場所を選択し、 ファイル名を入力する。 ⑧ をクリックする。 ⑨ をクリックする。 ⑩ ゲート名称の右端の をクリックし、カード情報 のコピー先となるゲート（NW-L10）を選択してクリ ックする。 ⑪ をクリックする。 ⑫ 「カード情報を一括登録する」の⑤～⑨と同様の操 作を行う。（⇒P.10～11） →カード情報が一括登録されました。 ９ 11 →コピー元のカード情報が、CSV 形式で保存され ました。 ７ ７ ８ ・［ファイルを開く］画面では、⑦で保存した CSV 形式 のファイルを選択します。 10 ◆ポイント ・NW-L10 本体に登録されているカード情報を取得し た場合は、カード情報が一覧に表示され、ここで取 得が完了します。 ◆ご注意！ ・CSV 一括登録を行うと、すでに登録されていたカー ド情報はすべて削除され、CSV 形式のデータに記入 されているカード情報のみを上書き登録します。 ６
① メイン画面の をクリックする。 ② ゲート名称の右端の をクリックし、削除するカ ード情報が登録されているゲート（NW-L10）を選択 してクリックする。 ③ 削除するカード情報をクリックする。 ④ をクリックする。 ⑤ をクリックする。 →カード情報が削除されました。 ⑥ 続いてカード情報を削除する場合は、②～⑤を繰り 返す。 ６-４ カード情報を削除する 不要になったカード情報を削除します。 １ ２ ３ ４ ５
＜ 現在の扉／電気錠／警報の状態を見る ＞ ① メイン画面の をクリックする。 →［ステータスモニタ］画面が表示されます。 ② 登録されている NW-L10 がゲートアイコンで一覧表 示されるので、状態を確認する。 ③ ゲートアイコンをクリックする。 ④ ［ステータスモニタ］画面の下部に、選択した NW-L10 の現在の状態が詳細表示されるので、状態 を確認する。 ＜ NW-L10 の遠隔操作 ＞ ① 遠隔操作を行う NW-L10 のゲートアイコンをクリッ クする。 ② 操作内容にあわせ、 のいずれかをクリックする。
７
各 NW-L10 の状況を確認する
７-１ 現在の扉／電気錠／警報の状態を見る、遠隔操作を行う（ステータスモニタ） 各 NW-L10 の扉の開閉、電気錠の施錠や解錠、警報などの状態を確認できます。 また、パソコンから NW-L10 の遠隔操作を行うことができます。 ・ゲートアイコンは各 NW-L10 の状態を示しています。 ゲートアイコンについては、P.16 を参照してくださ い。 ４ ３ １ ２ １ ２ 例：「第 1 会議室は施錠されて います」という意味です。 ・遠隔操作の種類に応じて、ゲートアイコンの表示が 変わります。ゲートアイコンについては、P.16 を参 照してください。◆［ステータスモニタ］画面のゲートアイコン◆ ［ステータスモニタ］画面には、登録されている各 NW-L10 の状態がゲートアイコンで表示されます。 ゲートアイコンは、次のとおりです。詳細は、［ステータスモニタ］画面の左側下部に表示される「電 気錠」「扉」「警報」の内容を確認してください。 一回解錠中です。 電 気 錠 は 施 錠 中 です。 NW-L10 と の 接 続 を確立中です。 連続解錠中です。 連続解錠中です。 扉は開いています。 警報発生中です。 警備セット中です。 NW-L10 との接続 に失敗しました。 一回解錠中です。 扉は開いています。
① メイン画面の をクリックする。 ② ゲート名称の右端の をクリックし、状況を確認 するゲート（NW-L10）を選択してクリックする。 →［データモニタ］画面が表示されます。 ③ 最新の履歴データから順に一覧表示されるので、状 況を確認する。 ④ 過去のデータを確認するときは、一覧画面の上部に 表示されるボタンを操作する。 ７-２ 入退室状況や管理操作の履歴データを見る（データモニタ） 各 NW-L10 の入退室状況や管理操作内容を、リアルタイムで確認できます。 最新のものから、過去 100,000 件にさかのぼる履歴データが保存されます。 ・「内容」欄に表示される履歴項目については、P.18～ 19 を参照してください。 １ ２ ３ ４ 記録されている 履歴データの総件数 ・ ：先頭の画面（最新データ）を表示 ・ ：1 ページ前の画面を表示 ・ ：ページを指定して表示 ・ ：1 ページ後の画面を表示 ・ ：最後の画面（最古データ）を表示 ◆ご注意！ ・NW-L10 に未取得の履歴データが数多く蓄積している ときは、リアルタイム表示にならない場合がありま す。［データモニタ］画面を表示したまましばらく 放置し、発生履歴がリアルタイムに表示されるまで お待ちください。 ・蓄積件数が 100,000 件を超えた場合でも履歴データ は保存されますが、100,000 件を超えたときはバッ クアップを行うことをおすすめします。詳しくは P.20 を参照してください。
◆［データモニタ］画面の履歴項目◆ ［データモニタ］画面には、日付と時刻／カード ID／名前のほかに、履歴の内容が表示されます。 「内容」欄に表示される履歴項目と操作内容は、次のとおりです。 履歴項目 表示色 操作内容 ●設定登録時 本体リセット 赤 OFF になっている NW-L10 の電源を ON にした。 管理モード移行 黒 NW-L10 の L、C、R ボタンを押しながら管理カードを照合し、管理モードにした。 運用モード復帰 黒 管理モード時に NW-L10 に管理カードを照合し、運用モードに戻した。 管理モード無操作タイムアウト 黒 管理モード時に 30 秒以上操作せず、運用モードに戻った。 カード登録 黒 NW-L10、PC、NW-MAIN で管理カード/運用カードを登録した。 カード削除 黒 NW-L10、PC、NW-MAIN で管理カード/運用カードを削除した。 カード変更 黒 PC、NW-MAIN で登録したカードを変更した。 ●施解錠時 一回解錠(鍵・サムターン) 黒 サムターンで一回解錠操作をした。 一回解錠(コマンド・外部) 黒 PC、NW-MAIN、操作表示器で一回解錠をした。 カード入室 黒 登録してあるカードを NW-L10 に照合し、入室した。 カード退室 黒 登録してあるカードを NW-L10 に照合し、退室した。 自動扉開扉 黒 自動扉で開扉入力有りの設定時に開扉した。 連続解錠時間帯開始 黒 連続解錠時間帯が開始した。 連続解錠時間帯終了 黒 連続解錠時間帯が終了した。 解錠(カード) 黒 B モードで NW-L10 にカードを照合し、解錠した。 施錠(カード) 黒 B モードで NW-L10 にカードを照合し、施錠した。 一回解錠指示 黒 A モード/警備モードで PC、NW-MAIN から一回解錠ボタンを押して一回解錠をした。 連続解錠開始(コマンド) 黒 A モード/警備モードで PC、NW-MAIN から連続解錠ボタンを押して連続解錠をした。 連続解錠終了(コマンド) 黒 A モード/警備モードで PC、NW-MAIN から施錠ボタンを押して施錠した。 解錠(コマンド) 黒 B モードで PC、NW-MAIN から解錠ボタンを押して解錠した。 施錠(コマンド) 黒 B モードで PC、NW-MAIN から施錠ボタンを押して施錠した。 連続解錠開始(外部) 黒 A モード/警備モードで操作表示器から連続解錠ボタンを押して連続解錠をした。 連続解錠終了(外部) 黒 A モード/警備モードで操作表示器から施錠ボタンを押して施錠した。 解錠(外部) 黒 B モードで操作表示器から解錠した。 施錠(外部) 黒 B モードで操作表示器から施錠した。 解錠(鍵・サムターン) 黒 B モードでサムターンで解錠した。 施錠(鍵・サムターン) 黒 B モードでサムターンで施錠した。 ●警備モード専用 ※PC から警備セット・警備解除・発報リセット操作はできません。 警備セット(カード) 黒 ループ正常時に NW-L10 の R ボタンを押してからカードを照合して警備セットをかけ た。 警備セット(コマンド) 黒 ループ正常時に NW-MAIN から遠隔操作で警備セットをかけた。 警備保留(カード) 赤 ループ断時に NW-L10 の R ボタンを押してからカードを照合して警備保留モードにし た。 警備保留(コマンド) 赤 ループ断時に NW-MAIN から警備セットボタンを押して警備保留モードにした。 異常セット(カード) 赤 カードで警備保留モードにし、10 秒以上操作せず異常セットとなった。 異常セット(コマンド) 赤 NW-MAIN で警備保留モードにし、10 秒以上操作せず異常セットとなった。 発報 赤 警備セット中にループを断にした。 発報リセット(カード) 青 異常セット中、発報中にカードを照合させ、発報リセットした。 発報リセット(コマンド) 青 異常セット中、発報中に NW-MAIN から発報リセットボタンを押し、発報リセットした。 警備解除(カード) 黒 警備セット中にカードを照合し解錠させ、警備解除をした。 警備解除(コマンド) 黒 警備セット中に NW-MAIN から警備解除ボタンを押して警備解除をした。 警備保留解除 赤 警備保留中にカードを照合させ、警備保留解除をした。 警備保留解除 赤 警備保留中に NW-MAIN から警備解除ボタンを押して警備保留解除をした。
履歴項目 表示色 操作内容 ●カード照合エラー時 カード未登録エラー(入室) 赤 入室側 NW-L10 に未登録のカードを照合した。 カード未登録エラー(退室) 赤 退室側 NW-L10 に未登録のカードを照合した。 有効期限切(入室) 赤 入室側 NW-L10 に有効期限が切れたカードを照合した。 有効期限切(退室) 赤 退室側 NW-L10 に有効期限が切れたカードを照合した。 読み取り禁止カード(入室) 赤 入室側 NW-L10 に読み取り禁止時に、管理カード以外の登録されているカードを照合 した。 読み取り禁止カード(退室) 赤 退室側 NW-L10 に読み取り禁止時に、管理カード以外の登録されているカードを照合 した。 固定コードエラー(入室) 赤 入室側 NW-L10 に固定コードの一致しないカードを照合した。 固定コードエラー(退室) 赤 退室側 NW-L10 に固定コードの一致しないカードを照合した。 未入退室エラー(入室) 赤 入室側 NW-L10 にカードを照合し一回解錠するが、入室しなかった。 未入退室エラー(退室) 赤 退室側 NW-L10 にカードを照合し一回解錠するが、退室しなかった。 未入退室エラー(コマンド・外部) 赤 PC、NW-MAIN、操作表示器で一回解錠し、入退室しなかった。 未入退室エラー(鍵・サムターン) 赤 サムターンで一回解錠し、入退室しなかった。 ●エラー時／エラー復旧時 開扉警報発生 赤 解錠されたときにドアを開扉し、設定時間以上経つと開扉警報が発生した。 こじあけ発生 赤 電気錠を施錠中に開扉すると、こじあけ警報が発生した。 解錠エラー発生 赤 電気錠が解錠動作しないときに解錠エラーが発生した。 施錠エラー発生 赤 電気錠が施錠動作しないときに施錠エラーが発生した。 本体蓋開(親機) 赤 両面接続時に親機、また片面時に NW-L10 の蓋を開けたときに、本体蓋開が発生した。 本体蓋開(子機) 赤 両面接続時、子機の NW-L10 の蓋を開けたときに、本体蓋開が発生した。 リーダエラー発生 赤 両面接続時、親機・子機の通信がとれていないときにリーダエラーが発生した。 EW 警報発生 赤 電磁錠対応時に、EW 警報が発生する。 開扉警報復旧 青 開扉警報発生時に扉を閉めた。 こじあけ復旧 青 こじあけエラー発生時に PC、NW-MAIN、操作表示器などから遠隔操作で解錠した。 解錠エラー復旧 青 解錠エラー発生時に解錠した。 施錠エラー復旧 青 施錠エラー発生時に施錠した。 本体蓋閉(親機) 青 本体蓋開発生時に親機の NW-L10 の蓋を閉めた。 本体蓋閉(子機) 青 本体蓋開発生時に子機の NW-L10 の蓋を閉めた。 リーダエラー復旧 青 リーダエラー発生時にリーダ通信を復旧した。 EW 警報復旧 青 電磁錠対応時に、発生した EW 警報が復旧する。
① メイン画面の をクリックする。 ② ［名前を付けて保存］画面で、保存場所を選択し、 ファイル名を入力する。 ③ をクリックする。
８
データをバックアップする
８-１ 履歴データをバックアップする（履歴バックアップ） 「NW-L10 履歴管理ソフト」に登録された、すべての NW-L10 の履歴データを CSV 形式のデー タに保存してバックアップします。 １ ２ ２ ３ ◆ポイント ・履歴データは、②の保存場所／ファイル名で、CSV 形式のデータとして保存されます。Excel などで加 工して、報告書を作成することができます。 ・履歴データのバックアップは、蓄積件数が 100,000 件を超えない範囲で定期的にバックアップするこ とをおすすめします。 →履歴データがバックアップされます。 バックアップ後の履歴データを参照するには Excel などのソフトを使用してください。 ◆ご注意！ ・「履歴データのエクスポートに失敗しました。」と表 示された場合は、操作をやり直してください。 ・バックアップされたデータは、履歴の発生時刻順に 最新のものからソートして保存されます。NW-L10 ご とには保存されませんので、ご注意ください。④ をクリックする。 ⑤ をクリックする。 ◆ご注意！ ・蓄積件数が 100,000 件を超えると、日に一度バック アップを促すメッセージが表示されるようになり ます。 ・メッセージが表示されるようになったら、速やかに バックアップを行ってください。 →バックアップした履歴データが「NW-L10 履歴管 理ソフト」から消去されます。 削除後はバックアップした履歴データを再び 「NW-L10 履歴ソフト」に読み込み処理すること はできません。 ４ ５
① メイン画面の をクリックする。 ② ［名前を付けて保存］画面で、保存場所を選択し、 ファイル名を入力する。 ③ をクリックする。 ④ をクリックする。 ８-２ カード情報をバックアップする（カードバックアップ） 「NW-L10 履歴管理ソフト」に登録された、すべての NW-L10 のカード情報を CSV 形式のデー タに保存してバックアップします。 １ ２ ２ ３ →カード情報がバックアップされます。 カード情報は、「NW-L10 履歴管理ソフト」にも 残ります。 ◆ポイント ・カード情報は、NW-L10 ごとに、②の保存場所／ファ イル名で、CSV 形式のデータとして保存されます。 Excel などで加工して、報告書を作成することがで きます。 ◆ご注意！ ・「カード情報のエクスポートに失敗しました。」と表 示された場合は、操作をやり直してください。 ・カードバックアップ機能を使ってバックアップした CSV 形式のデータを、カード登録時の CSV 一括登録 機能（⇒P.10）を使って登録することはできません。 ４
