特長 LPDDR SDRAM LPDDR NVM mobile-ddr DRAM ボールグリッドミッドバスプロービング法による反射を除去できますコネクタアレイ(BGA)パッケージの信号アクセスを提供しますプロービング法で必要なボードスペースやト

(1)

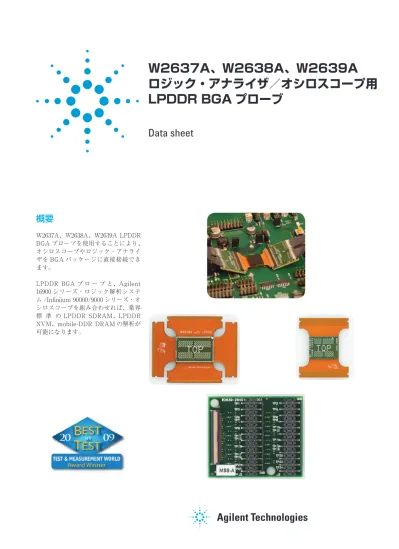

W2637A、W2638A、W2639A

ロジック・アナライザ／オシロスコープ用

LPDDR BGA プローブ

Data sheet

W2637A、W2638A、W2639A LPDDR BGA プローブを使用することにより、オシロスコープやロジック･アナライザを BGA パッケージに直接接続できます。 LPDDR BGA プローブと、Agilent 16900 シリーズ・ロジック解析システム /Infiniium 90000/9000 シリーズ・オシロスコープを組み合わせれば、業界標準の LPDDR SDRAM、LPDDR NVM、mobile-DDR DRAM の解析が可能になります。

概要

(2)

2

特長利点

LPDDR SDRAM、LPDDR NVM、mobile-DDR DRAMボール・グリッド・

アレイ（BGA）パッケージの信号アクセス・ポイントを提供します。ミッドバス・プロービング法による反射を除去できます。コネクタ・プロービング法で必要なボード・スペースやトレースのルーティングも不要です。サポート： ● x16パッケージ（60ボール）のすべての信号 ● x32パッケージ（90ボール）のすべての信号デバッグ／検証で重要なLPDDR信号への接続を適切に行うことができます。内蔵抵抗により、信号をアイソレートし、容量性負荷を最小限に抑えることができます。デザインの性能に影響を与えることなく、高速信号を捕捉できます。LPDDR BGAプローブでは、信号に影響を与えることなく、メモリ・デバイスとAgilent測定器を電気的／機械的に接続できます。最高400 Mb/sの伝送速度、1.5 GHzの帯域幅で動作ロジック・アナライザとオシロスコープのどちらを使って測定する場合でも、フルスピードで動作します。既存のデザインで動作再デザインや事前のプランニングが不要です。鉛はんだ／無鉛はんだのサポートすべてのはんだ仕上げに簡単に対応できます。無鉛はんだ付け温度プロファイルに耐性のある設計になっています。 BGAをはんだ付けするための専門知識または施設が社内にない契約製造メーカでも利用可能 BGAをはんだ付けするための専門知識が不要です。 ZIFコネクタを備えたフレキシブル「ウィング」 ZIFプローブに確実に接続できます。隣接するコンポーネントの周囲にプローブ・ケーブルを配置できます。BGAのボールにかかるトルクを最小限に抑えます。ロジック・アナライザに接続するためのE5384A、E5826A、シングルエンドZIFプローブへの接続チャネル割当てを可能にすることにより、ロジック・アナライザのチャネルの利用を最適化します。 E2678Aオシロスコープ・ソケット・プローブ・ヘッドをW2639A オシロスコープ・アダプタ・ボードに接続して、LPDDR BGAポイントに接続可能 Agilent Infiniium 90000/9000シリーズ・オシロスコープを使用して DRAM信号をプロービングできるので、JEDEC仕様のクロック／電気／タイミング・パラメータに対応するLPDDRコンプライアンス・テスト・ソリューションが実現します。

W2637A LPDDR BGA プローブを E5384A と接続することによりロジック・アナライザと接続でき、x16 LPDDR パッケージに対応します。W2638A LPDDR BGA プローブを E5384A および E5826A に接続することにより、x32 LPDDR パッケージに対応できます。

LPDDR BGAのAgilentロジック・アナライザへの接続

図 1.　x16 および x32 DRAM BGA 用の E5384A 46 チャネル・シングルエンド ZIF プローブと 90 ピン・ロジック・アナライザ・ケーブルの接続。プリント基板 DRAM ロジック・アナライザ・ケーブルフレキシブル・ウィング W2637A/W2638A LPDDR BGAプローブ E5384A/E5826A ZIFロジック・ケーブル図 2.　ロジック・アナライザ・プローブの接続

(3)

LPDDR BGA プローブと、W2639A オシロスコープ・アダプタ・ボードおよび E2678A オシロスコープ・ソケット・プローブ・ヘッドとを組み合わせて、オシロスコープに接続できます。オシロスコープ・ソケット・プローブ・ヘッドは、オシロスコープ・アダプタ・ボードのピン・ヘッドに接続し、BGA プローブのはんだ付けポイントを使用して 1.5 GHz の帯域幅（代表値）を実現します。もう 1 つの方法は、W3635A オシロスコープ・プローブ・アダプタ・ボードと N5425/26/51A ZIF チップを使用する方法です。この方法では、W3635A のテスト・ポイントに ZIF チップをはんだ付けする必要があります。

AgilentオシロスコープとLPDDR BGAの接続

図 3.　W2639A LPDDR オシロスコープ・プローブ・アダプタ・ボードとオシロスコープに接続するためのテスト・ポイント図 4.　W2639A LPDDR オシロスコープ・プローブ・アダプタ・ボードと E2678A ソケット・プローブ・ヘッドによる W2637A LPDDR BGA プローブの接続

(4)

4

ロジック・アナライザへのLPDDR BGAプローブ・ピン出力

左側フレキシブル・ウィング（E5384A）ピン信号名グループすべての奇数ピン GND ― 2 NC ― 4 DQ14 データ 6 DQ15 データ 8 DQ13 データ 10 DQ12 データ 12 UDQS データ 14 DQ10 データ 16 DQ9 データ 18 DQ8 データ 20 DQ11 データ 22 UDM データ 24 LDM データ 26 NC ― 28 LDQS データ 30 BAD コマンド 32 CS# コマンド 34 A9 アドレス 36 A7 アドレス 38 A6 アドレス 40 A8 アドレス 42 A4 アドレス 44 A5 アドレス 46 NC ― 48 NC ― 50 GNG ― 右側フレキシブル・ウィング（E5384A）ピン信号名グループすべての奇数ピン GND ― 100 GND ― 98 DQ0 データ 96 DQ1 データ 94 DQ2 データ 92 DQ3 データ 90 GND ― 88 CKE コマンド 86 DQ5 データ 84 DQ6 データ 82 DQ4 データ 80 DQ7 データ 78 CK コマンド 76 CK# コマンド 74 RASH# コマンド 72 WE# コマンド 70 CAS# コマンド 68 BA1 コマンド 66 A13 アドレス 64 A12 アドレス 62 A11 アドレス 60 A1 アドレス 58 A0 アドレス 56 A10 アドレス 54 A3 アドレス 52 A2 アドレス表 1.　W2637A x16 LPDDR BGA プローブのピン出力

(5)

左側フレキシブル・ウィング（E5384A）ピン信号名グループすべての奇数ピン GND ― 2 DM3 データ 4 DQ31 データ 6 DQ29 データ 8 DQ27 データ 10 DQ25 データ 12 DQS2 データ 14 DQ9 データ 16 DQ11 データ 18 DQ13 データ 20 DQ15 データ 22 DM2 データ 24 WE# コマンド 26 CAS# コマンド 28 RAS# コマンド 30 DM1 データ 32 DQS1 データ 34 A9 アドレス 36 A11 アドレス 38 A12 アドレス 40 A6 アドレス 42 A7 アドレス 44 A8 アドレス 46 A4 アドレス 48 A5 アドレス 50 GND _― 右側フレキシブル・ウィング（E5384A）ピン信号名グループすべての奇数ピン GND ― 100 GND ― 98 DQ16 データ 96 DQ18 データ 94 DQ20 データ 92 DQ22 データ 90 GND ― 88 CKE コマンド 86 DQ6 データ 64 DQ4 データ 82 DQ2 データ 80 DQ0 データ 78 CS# コマンド 76 GND ― 74 BA1 コマンド 72 BA0 コマンド 70 DM0 データ 68 DQS0 データ 66 NC ― 64 NC ― 62 NC ― 60 A1 アドレス 58 A0 アドレス 56 A10 アドレス 54 A3 アドレス 52 A2 アドレス表 2.　W2638A x32 LPDDR BGA プローブのピン出力（次ページに続く）

(6)

6 下側フレキシブル・ウィング（E5826A）ピン信号名グループすべての奇数ピン GND ― 102 NC ― 104 DQ8 データ 106 DQ10 データ 108 DQ12 データ 110 DQ14 データ 112 NC ― 114 DQ1 データ 116 DQ3 データ 118 DQ5 データ 120 DQ7 データ 122 NC ― 124 NC ― 126 NC ― 128 NC ― 130 NC ― 132 NC ― 134 NC ― 136 NC ― 138 NC ― 140 NC ― 142 NC ― 144 NC ― 146 NC ― 148 NC ― 150 GND ― 上側フレキシブル・ウィング（E5826A）ピン信号名グループすべての奇数ピン GND ― 200 GND ― 198 DQ24 データ 196 DQ26 データ 194 DQ28 データ 192 DQ30 データ 190 GK# コマンド 188 CK コマンド 186 DQ17 データ 164 DQ19 データ 182 DQ21 データ 180 DQ23 データ 178 NC ― 176 NC ― 174 NC ― 172 NC ― 170 NC ― 168 NC ― 166 NC ― 164 NC ― 162 NC ― 160 NC ― 158 NC ― 156 NC ― 154 NC ― 152 NC ― 表 2.　W2638A x32 LPDDR BGA プローブのピン出力

(7)

オシロスコープ用のLPDDRオシロスコープ・プローブ・アダプタのピン出力

左側フレキシブル・ウィング信号名信号名テスト・ポイント信号名信号名ポイントテスト・ GND DQ14 TP1 GND NC TP2 GND DQ13 TP3 GND DQ15 TP4 GND DQ10 TP5 GND DQ12 TP6 GND DQ9 TP7 GND UDQS TP8 GND DQ11 TP9 GND DQ8 TP10 GND NC TP11 GND UDM TP12 GND LDQS TP13 GND LDM TP14 GND CS# TP15 GND BA0 TP16 GND A6 TP17 GND A9 TP18 GND A8 TP19 GND A7 TP20 GND A5 TP21 GND A4 TP22 GND NC TP23 GND NC TP24 右側フレキシブル・ウィングテスト・ポイント信号名信号名ポイントテスト・信号名信号名 TP24 DQ0 GND TP23 DQ1 GND TP22 DQ2 GND TP21 DQ3 GND TP20 GND GND TP19 DQ5 GND TP18 CKE GND TP17 DQ6 GND TP16 DQ4 GND TP15 DQ7 GND TP14 CK GND TP13 RAS# GND TP12 CK# GND TP11 WE# GND TP10 CAS# GND TP9 BA1 GND TP8 A13 GND TP7 A11 GND TP6 A12、NC GND TP5 A1 GND TP4 AO GND TP3 A10 GND TP2 A3 GND TP1 A2 GND

(8)

8

表 4.　W2638A x32 LPDDR BGA プローブ用の W2639A LPDDR BGA プローブ・アダプタ・ボードのピン出力

左側フレキシブル・ウィング信号名信号名テスト・ポイント信号名信号名ポイントテスト・ GND DQ31 TP1 GND DM3 TP2 GND DQ27 TP3 GND DQ29 TP4 GND DQ9 TP5 GND DQ25 TP6 GND DQ11 TP7 GND DQS2 TP8 GND DQ15 TP9 GND DQ13 TP10 GND CAS# TP11 GND DM2 TP12 GND RAS# TP13 GND WE# TP14 GND DQS1 TP15 GND DM1 TP16 GND A12 TP17 GND A9 TP18 GND A6 TP19 GND A11 TP20 GND A8 TP21 GND A7 TP22 GND A5 TP23 GND A4 TP24 右側フレキシブル・ウィングテスト・ポイント信号名信号名ポイントテスト・信号名信号名 TP24 DQ0 GND TP23 DQ1 GND TP22 DQ2 GND TP21 DQ3 GND TP20 GND GND TP19 DQ5 GND TP18 CKE GND TP17 DQ6 GND TP16 DQ4 GND TP15 DQ7 GND TP14 CK GND TP13 RAS# GND TP12 CK# GND TP11 WE# GND TP10 CAS# GND TP9 BA1 GND TP8 A13 GND TP7 A11 GND TP6 A12、NC GND TP5 A1 GND TP4 AO GND TP3 A10 GND TP2 A3 GND TP1 A2 GND 下側フレキシブル・ウィング信号名信号名テスト・ポイント信号名信号名ポイントテスト・ GND DQ8 TP1 GND NC TP2 GND DQ12 TP3 GND DQ10 TP4 GND DQ1 TP5 GND DQ14 TP6 GND DQ3 TP7 GND NC TP8 GND DQ7 TP9 GND DQ5 TP10 GND NC TP11 GND NC TP12 GND NC TP13 GND NC TP14 GND NC TP15 GND NC TP16 GND NC TP17 GND NC TP18 GND NC TP19 GND NC TP20 GND NC TP21 GND NC TP22 GND NC TP23 GND NC TP24 上側フレキシブル・ウィングテスト・ポイント信号名信号名ポイントテスト・信号名信号名 TP24 DQ24 GND TP23 DQ26 GND TP22 DQ28 GND TP21 DQ30 GND TP20 CK# GND TP19 DQ17 GND TP18 CK GND TP17 DQ19 GND TP16 DQ21 GND TP15 DQ23 GND TP14 NC GND TP13 NC GND TP12 NC GND TP11 NC GND TP10 NC GND TP9 NC GND TP8 NC GND TP7 NC GND TP6 NC GND TP5 NC GND TP4 NC GND TP3 NC GND TP2 NC GND TP1 NC GND

(9)

LPDDR BGAプローブとアクセサリ

製品概要 W2637A-101 ロジック･アナライザ／オシロスコープ用LPDDR x16 0.8mm BGAコマンド／データ・プローブ：プローブ1本のキット W2637A-102 ロジック･アナライザ／オシロスコープ用LPDDR x16 0.8mm BGAコマンド／データ・プローブ：プローブ2本のキット W2637A-104 ロジック･アナライザ／オシロスコープ用LPDDR x16 0.8mm BGAコマンド／データ・プローブ：プローブ4本のキット W2638A-101 ロジック･アナライザ／オシロスコープ用LPDDR x32 0.8mm BGAコマンド／データ・プローブ：プローブ1本のキット W2638A-102 ロジック･アナライザ／オシロスコープ用LPDDR x32 0.8mm BGAコマンド／データ・プローブ：プローブ2本のキット W2638A-104 ロジック･アナライザ／オシロスコープ用LPDDR x32 0.8mm BGAコマンド／データ・プローブ：プローブ4本のキット W2639A LPDDR BGAオシロスコープ・プローブ・アダプタ・ボード：ボード2枚のキット（W2637Aにはキットが1つ、 W2638Aにはキットが2つ必要）

ロジック・アナライザの構成ガイド

DRAMタイプデータ幅信号へのアクセス信号へのアクセスケーブルロジック・アナライザオーダ情報概要 x16 x16 コマンド、アドレス、データ W2637A E5384A 16950Bx1 16950B: 1 E5384A: 1 W2637A x32 x32 コマンド、アドレス、データ W2638A E5384A 16950Bx2 16950B:1 E5384A:1 E5826A:1 W2638A データ E5826A

ロジック･アナライザのオーダ情報

表 1 電気特性転送速度 W2637A + E5384/E5826 : 255 Mbps W2638A + E5384/E5826 : 255 Mbps W2637A + W2639A :500 Mbps W2638A + W2639A :500 Mbps 帯域幅（3 dB） W2637A + E5384/E5826 : 510 MHz W2638A + E5384/E5826 : 510 MHz W2637A + W2639A : 1.5 GHz W2638A + W2639A : 1.5 GHz 立ち上がり時間 W2637A + E5384/E5826 : 686 ps W2638A + E5384/E5826 : 686 ps W2637A + W2639A : 233 ps W2638A + W2639A : 233 ps 入力インピーダンス W2637A + W2639A : 200 Ω W2638A + W2639A : 200 Ω

電気特性

以下は、LPDDR BGA プローブの電気特性（代表値）です。

(10)

10

オシロスコープのオーダ情報
