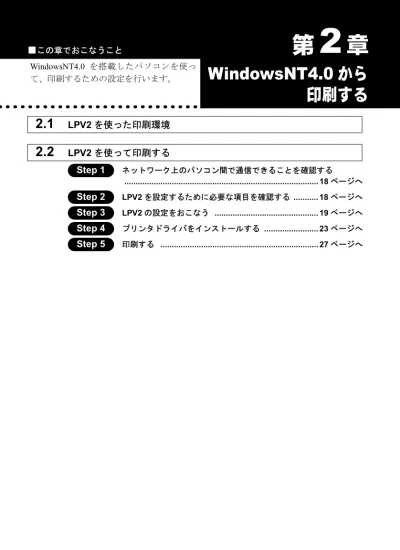

■この章でおこなうこと
第
2
章
WindowsNT4.0 から
印刷する
WindowsNT4.0 を搭載したパソコンを使っ て、印刷するための設定を行います。2.1
LPV2 を使った印刷環境2.2
LPV2 を使って印刷する Step 1 ネットワーク上のパソコン間で通信できることを確認する ... 18 ページへ Step 2 LPV2 を設定するために必要な項目を確認する ... 18 ページへ Step 3 LPV2 の設定をおこなう ... 19 ページへ Step 4 プリンタドライバをインストールする ... 23 ページへ Step 5 印刷する ... 27 ページへ2.1
LPV2 を使った印刷環境
LPV2 は、以下のようにネットワークに接続して使用します。《
LPV2-TX1/T1》
《
LPV2-TX3P》
LPV2 LPV2WindowsNT4.0 から印刷する手順は、以下の通りです。
Windows NT4.0
作業の流れ
LPV2 を使った印刷環境 16 ページ～ LPV2 を使って印刷する 18 ページ～ Step 1 ネットワーク上のパソコン間で通信できることを確認する Step 2 LPV2 を設定するために必要な項目を確認する Step 3 LPV2 の設定をおこなう Step 4 プリンタドライバをインストールする Step 5 印刷する2.2
LPV2 を使って印刷する
Step 1
ネットワーク上のパソコン間で通信できること
を確認する
LPV2 の設定をする《設定用パソコン》がネットワーク上のパソコンと通信できること を確認してください。 LAN ボード／カードのドライバのインストールがわからないときは、LAN ボード／カー ドに添付のマニュアルを参照してインストール／設定をおこなってください。Step 2
LPV2 を設定するために必要な項目を確認する
LPV2 の設定をおこなう前に以下の設定をあらかじめ確認しておいてください。 • LPV2 に設定する IP アドレス ネットワーク管理者に確認してください。 • パソコンの IP アドレス 下記の「パソコンのIP アドレスの確認」を参照して、パソコンの IP アドレスを確 認してください。■
パソコンの IP アドレスの確認
TCP/IP プロトコルを使用してプリントするには、パソコンの IP アドレスが、正しく設 定されている必要があります。 IP アドレスが正しく設定されているかは、以下の手順で確認できます。1
［スタート］－［プログラム］－［アクセサリ］－［コマンドプロンプト］を選択します。2
「ipconfig」と入力して、［OK］をクリックします。3
「IP address」欄に IP アドレスが表示されます。 「IP アドレス」欄に次のように表示されているときは、正しく IP アドレスが設定されてい ません。 • 「0.0.0.0」と表示されている • 「169.254.X.X」と表示されている。（X は 0 ～ 255 までの数字です）Step 3
LPV2 の設定をおこなう
LPV2を実際のネットワークに組み込むためにLPV2のIPアドレスの設定をおこないます。 次の手順でLPV2 の設定をおこなってください。1
「簡単設定ガイド」の「3 LPV2 マネージャをパソコンへインストールする」を参 照して、LPV2 マネージャをインストールします。2
LPV2 の設定をおこなう前に以下の設定をあらかじめ確認しておいてください。 • LPV2 に設定する IP アドレス ネットワーク管理者に確認してください。 • パソコンの IP アドレス 「パソコンのIP アドレスの確認」（P18）を参照して、パソコンの IP アドレス を確認してください。3
［スタート］－［プログラム］－［MELCO INC］－［LPV2 マネージャ］－［LPV2 マネージャ］を選択します。4
•「xxxxxx」は、LPV2 の MAC アドレスの下 6 桁の値です。MAC アドレスは、LPV2 本体裏面に貼ってある12 桁の値です。 • LPV2 が表示されていないときは、「第 5 章 困ったときは」の「LPV2 マネー ジャから、LPV2 の検索ができません。（TCP/IP プロトコルはインストール済み）」 （P40）を参照してください。 パスワードが設定されていると、「パスワード」画面が表示されます。 「LPV 名」欄の「PS-xxxxxx」を選択 します。 ［編集］－［ログイン］を選択します。 設定したパスワードを入力します。 ［OK］をクリックします。5
6
7
《LPV2-TX3P をお使いの方》 接続したプリンタのポート番号を選 択します。 《LPV2-TX1/T1 をお使いの方》 「ポート 1」と表示されていることを を確認します。 「ポート」名を確認して、下のメモ欄 にポート名を記入してください。 PS-「TCP/IP」を選択します。 ［プロパティ］をクリックします。 「プロトコル設定」タブをクリックし ます。8
LPV2 の TCP/IP の設定をおこないます。 LPV2 の IP アドレスをメモしてください。 自動設定で設定された IP アドレスを確認する方法は、LPV2 の設定を完了した後 に、再度上記の画面で確認できます。9
10
． ． ． IP アドレスを入力します。 ［OK］をクリックします。 • ご使用のネットワーク環境に、DHCP サーバ、BOOTP サーバ、RARP サーバが 存在するときは、［自動設定］を選択すれば、自動的にTCP/IP が設定されます。 但し、IP アドレスのリース期間毎に LPV2 に割り当てられる IP アドレスが変更 される場合があります。IP アドレスが変更された場合は、LPV2 から印刷する パソコンすべてに印刷設定を変更する必要がありますので、固定のIP アドレス を設定することをお薦めします。 • 固定の IP アドレスを設定するときは、［手動設定］を選択して、IP アドレスを 入力してください。 ［OK］をクリックします。 ［OK］をクリックします。11
以上で、LPV2 の設定は完了です。
Step 4
プリンタドライバをインストールする
パソコンにプリンタのドライバをインストールします。この作業は、LPV2 に接続したプリンタから印刷するパソコンすべてに必要です。
Step 4
-1
「Microsoft TCP/IP 印刷」の追加プリンタドライバのインストールの前に「Microsoft TCP/IP 印刷」を追加します。
1
［スタート］－［設定］－［コントロールパネル］を選択します。2
［ネットワーク］アイコンをダブルクリックします。3
［プロトコル］タブをクリックして、［ネットワークプロトコル］の中に、「TCP/IP プロトコル」がインストールされていることを確認します。 「TCP/IP プロトコル」がインストールされていないときは、「TCP/IP プロトコルを インストールしたいときは（WindowsMe/98/95/2000/NT4.0）」（P44）を参照して、 インストールしてください。また、LAN ドライバもインストールされている必要 があります。インストール方法はLAN ボードのマニュアルを参照してください。4
5
6
7
WindowsNT4.0 が再起動され、「Microsoft TCP/IP 印刷」が有効になります。
［サービス］タブをクリックします。 ［追加］をクリックします。 ［Microsoft TCP/IP 印刷］を選択しま す。 ［OK］をクリックします。 WindowsNT のセットアップ用 CD-ROM を CD-CD-ROM ドライブにセッ トして、CD-ROM ドライブの 「¥i386」（PC-9821/9801 シリーズ の場合「¥PC98」）と入力します。 ［続行］をクリックします。 ［はい］をクリックします。
Step 4 -2 プリンタドライバのインストール
