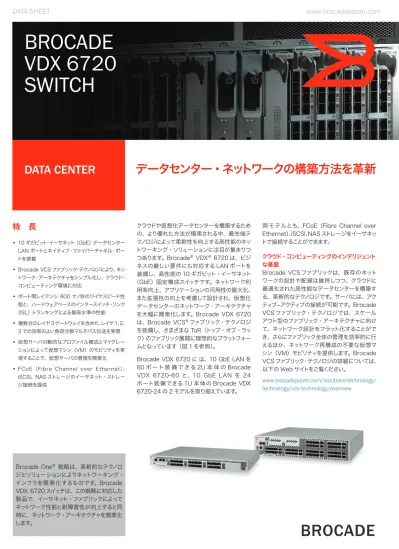

www.brocadejapan.com
DATA SHEET
BROCADE
VDX 6720
SWITCH
• • 10 ギガビット・イーサネット（GbE）データセンター LAN•ポートとネイティブ・ファイバーチャネル・ポー トを搭載 • • Brocade•VCS ファブリック・テクノロジにより、ネッ トワーク・アーキテクチャをシンプル化し、クラウド・ コンピューティング環境に対応 • • ポート間レイテンシ•600•ナノ秒のワイヤスピード性 能と、ハードウェアベースのインタースイッチ・リンク （ISL）トランキングによる最高水準の性能 • • 複数台のレイヤ3ゲートウェイを含めた、レイヤ1、2、 3 での効率のよい負荷分散マルチパス伝送を実現 • • 仮想サーバの動的なプロファイル構成とマイグレー ションによって仮想マシン（VM）のモビリティを実 現することで、仮想サーバの管理を簡素化 •• FCoE（Fibre• Channel• over• Ethernet）、 iSCSI、NAS ストレージのイーサネット・ストレー ジ接続を提供
特 長
データセンター・ネットワークの構築方法を革新
クラウドや仮想化データセンターを構築するため の、より優れた方法が模索される中、最先端テ クノロジによって柔軟性を向上する高性能のネッ トワーキング・ソリューションに注目が集まりつ つあります。Brocade®•VDX®•6720 は、ビジ ネスの厳しい要件にも対応する LAN ポートを 装備し、高性能の 10 ギガビット・イーサネット （GbE）固定構成スイッチです。ネットワーク利 用率向上、アプリケーションの可用性の最大化、 また拡張性の向上を考慮して設計され、仮想化 データセンターのネットワーク・アーキテクチャ を大幅に簡素化します。Brocade•VDX•6720 は、Brocade•VCS® ファブリック・テクノロジ を装備し、さまざまな ToR（トップ・オブ・ラッ ク）のファブリック展開に理想的なプラットフォー ムとなっています（図 1 を参照）。 Brocade•VDX•6720 に は、10•GbE•LAN を 60 ポート装 備 できる 2U 本 体 の Brocade• VDX• 6720-60 と、10• GbE• LAN を 24 ポート装備できる 1U 本体の Brocade•VDX• 6720-24 の 2 モデルを取り揃えています。 両モデルとも、FCoE（Fibre•Channel•over• Ethernet）、iSCSI、NAS ストレージをイーサネッ トで接続することができます。 クラウド・コンピューティングのインテリジェント な基盤 Brocade•VCS ファブリックは、既存のネット ワークの設計や配線は維持しつつ、クラウドに 最適化された高性能なデータセンターを構築す る、革新的なテクノロジです。サーバには、アク ティブ−アクティブの接続が可能です。Brocade• VCS ファブリック・テクノロジでは、スケール アウト型のファブリック・アーキテクチャに向け て、ネットワーク設計をフラット化することがで き、さらにファブリック全体の管理を効率的に行 えるほか、ネットワーク再構成の不要な仮想マ シン（VM）モビリティを提供します。Brocade• VCS ファブリック・テクノロジの詳細については、 以下の Web サイトをご覧ください。 www.brocadejapan.com/solutions-technology/ technology/vcs-technology/overviewDATA CENTER
Brocade•One®•戦略は、革新的なテクノロ高性能データセンターに対応した VCS ファブリック独自の特長 Brocade•VDX•6720 は、Brocade•VCS ファ ブリック・テクノロジを備え、次のような独自の 特長があります。これにより、現代の新しいワー クロードのニーズに適したアクセス・レイヤのファ ブリックを構築します。 • • 弾 力 性 の あ る自 動 回 復 ファブ リック： Brocade•VCS ファブリックは、自動的に形 成され、自動的に回復する機能を備え、大規 模な展開や常に変化するクラウド環境におい て、耐障害性が高く、運用上の拡張性に優れ た基盤を提供します。ファブリックは、複数の ノードを 1 個の論理要素にまとめて管理でき、 各々のワークロードのニーズに適したさまざま な構成で展開ができるばかりでなく、変化に 応じた再構成も容易に行えます。 • • レイヤ1～3にわたる効率的なマルチパス処理： Brocade•VCS ファブリック・テクノロジは、 Network•OS•3.0 を備え、複数台のレイヤ 3 ゲートウェイを含めてレイヤ 1 ～ 3 で効率の よい負荷分散マルチパス伝送を行います。こ れにより、レイヤ 2、レイヤ 3ともに弾力性の 高いドメインを実現し、リンク利用率だけでな く、ネットワークの柔軟性と俊敏性を向上し、 ビジネス条件の変化に迅速に対応できるよう になります。 • • 低消費電力：Brocade•VDX•6720 は、今 日のデータセンターには必須となっている、 業界随一の低消費電力を高ポート密度の 1U 本体で実現しています。 • • 仮想化データセンターのためのスケールアウ ト型のソリューション：VCS ファブリックは、 実証された「ゼロ・タッチ」の VM ディスカ バリと、ネットワーク構成、VMモビリティによっ て、プライベート・クラウドにもパブリック・ク ラウドにも、ダイナミックで大規模なサーバ仮 想化を展開することができます。 • • ローカル・スイッチング：Brocade•VDX•6720• は、スイッチ上の同一 ASIC•内部で 600•ナノ 秒という超低レイテンシを発揮し、仮想化環境 のラック内のトラフィックに高い性能を実現しま す。このように、オーバーサブスクリプションの ないネットワーク設計によって、確定的なネット ワーク性能とアプリケーション応答時間を向上 します。Brocade•VDX•6720•は、このような 高い性能が要求される環境に理想的です。 イーサネット・ストレージの接続 サーバ／ストレージ仮想化の自動化をサポート Brocade•VCS•ファブリック・テクノロジは、仮 想サーバ／ストレージ環境をサポートする独自の 機能を備えています。例えば、ブロケードの VM 対応ネットワーク・オートメーションは、ポート・ プロファイルの動的な学習と適用によって、仮 想サーバ・リソースに安全な接続と完全な可視 性を実現します。Brocade•VCS ファブリックが VMware•vCenter と直接通信することにより、 手作業によるポート・プロファイルの構成操作を なくすと同時に、データセンター内のファブリック 全体にわたる VM モビリティを可能にします。 VM マイグレーションの際には、VMトラフィッ クに同じポリシーと設定が一貫して適用されるよ うに、ネットワークのスイッチ・ポートに動的に 構成操作を行う必要があります（図 2 を参照）。 Brocade•AMPP（Automatic•Migration•of• Port•Profiles）機能は、シームレスなマイグレー ションを実現します。ファブリック内の各スイッチ 上に、ポート・プロファイルとMACアドレスのマッ ピングが作成されます。このマッピングにより、 ポート間を移動するトラフィックに対して、論理 的なフローが提供されます。VM が移動すると、 ファブリックの中の移動先ポートが MAC の移 動を認識し、ポート・プロファイルの構成内容を 自動的に適用します。 AMPP と VM 対応のネットワーク・オートメー ションにより、VM•MAC スプーフィングに対し て保護を実施し、仮想サーバやネットワーク・イ ンフラのリソースと管理を完全に整合させ、サー バ仮想化のメリットを十分に引き出せるようにな ります。 プロアクティブ・モニタリング Brocade•VDX•6720 では、スイッチの稼働状 態を優れた機能で監視する Brocade•Fabric• Watch を備えています。Fabric•Watch•は、ス イッチの各部の健全性を監視し、しきい値の設 定に基づいてコンポーネントの不安定状態や、 機能停止状態を判定します。 高い操作性を備えた
Brocade Network Advisor
Brocade•Network•Advisor は、ネットワー クのライフ・サイクル全体にわたって Brocade• VCS ファブリックと Brocade•VDX スイッチに 高度な管理を実施する、操作性に優れたネッ トワーク管理プラットフォームです。Brocade• Network•Advisor では、VCS ファブリック全 体を 1 個の単位として管理するほか、個々の Brocade•VDXスイッチを詳細に管理することも また、Brocade•Network•Advisor は、AMPP の構 成 管 理を簡 素 化し、Brocade•VDX の 物理コンフィグレーション全般にわたる整合性 チェックを実施できます。これは、1 個の VCS クラスタ内部に限らず色々な VCS クラスタをま たいで実施できるものです。また、VM レベルの 監視が行え、ファブリック全域でsFlowを使って、 通信量の大きなアプリケーションを特定すること もできます。Brocade•Network•Advisor は、 VCS ファブリックの診断機能としては、VCS ファ ブリック内のトラフィック経路の可視化や、ネッ トワーク・レイテンシの監視が行え、ホップ・バ イ・ホップで詳細を調べて問題を特定すること ができます。詳細については、Web サイトをご 覧ください。 www.brocadejapan.com/products/ management-software BROCADE グローバルサービス Brocade•グローバルサービスは、スケーラブル で効率性の高いクラウドインフラの構築を支援す る技術力を有しています。ストレージ、ネットワー キング、仮想化の分野で 15•年にわたって蓄積さ れてきた技術経験を活かして、世界一級のプロ フェッショナル・サービスと、技術サポート、教育 サービスを提供します。これによって、ブロケード 製品への投資効果を高め、新しい技術の導入を 促進し、あるいは現状のネットワーキング・インフ ラの性能を最大限に引き出せるよう支援します。 クラウドに最適化されたネットワークの導入 ブロケードでは、資金条件に応じて、ネットワー ク導入とサポートの選択肢を広くご用意して、 情報技術への要件に対応できるよう努めていま す。購入、リース、または Brocade•Network• Subscription•の中から、各社それぞれの投資 条件とリスク判断に応じてネットワーク導入の方 法を選択することができます。詳細については、 以下の Web サイトご覧ください。 www.Brocade.com/CapitalSolutions 投資を最大限に活用 ブロケードでは、技術への投資効果を最適化し ていただけるよう、販売パートナー各社と協力し て、プロフェッショナル・サービス、技術サポート、 教育にわたる総合的なソリューションを提供して います。詳細については、Brocade•販売パート ナーまでお問い合わせいただくか、または Web• サイトをご覧ください。 www.brocadejapan.com
イーサネット・ファブリックとは？ イーサネット・ファブリックは、従来の階層的イー サネット・アーキテクチャと比較して、高水準の 性能、利用率、可用性、シンプルさを提供します。 イーサネット・ファブリックには、次のような特 長があります。 • • フラット化：STP（Spanning•Tree•Protocol） の必要性がなくなりますが、従来のイーサネッ ト・ネットワークと完全に相互運用が可能。 • • 柔軟性：あらゆるワークロードの要件に対し て最適なトポロジで構築可能。 • • 耐障害性：複数の「最小コスト」経路を使 用して、高い性能と信頼性を実現。 • • 弾力性：ニーズに応じた拡張／縮小が容易。 より高度なイーサネット・ファブリックでは、 以下のようなファイバーチャネル・ファブリッ クの機能が備えられています。 • • ファブリックが自動形成され、論理的に単一 のエントリとして機能します。ここでは、スイッ チはすべて相互に自動認識され、接続された すべての物理／論理デバイスを認識します。 • • 管理は、デバイスごとではなく、ドメイン・ベー スで行います。反復的な手順ではなく、ポリ シーによって定義されます。 • • これらの機能は、仮想化固有の強化機能と ともに、VM•オートメーションの課題への対 応、IT•自動化を容易にします。 • • LAN と SAN（Storage•Area•Network） のトラフィックをまたいだ、FCoE（Fibre• Channel•over•Ethernet）などのプロトコル・ コンバージェンスの機能も装備しています。 • イーサネット・ファブリックの詳細については、 以下の Web サイトをご覧ください。 www.brocadejapan.com/solutions-technology/ technology/ethernet-fabric/overview 10 Gbps接続のサーバ 従来の階層型イーサネット・アーキテクチャ 10 Gbps接続のサーバ イーサネット・ファブリック・アーキテクチャ 拡張性 コア エッジ コア ア グ リ ゲ ー シ ョン アク セ ス 最重要アプリケーション専用 ファイバーチャネルSAN VCSファブリック エクステンション ブレードサーバ ラックマウント サーバ データセンター （リモート） データセンター （プライマリ） VM VM VM コアルータ FCoE/iSCSI/NAS ストレージ VM VM VM VM VM VM SAN パブリック ネットワーク VM VCSファブリック エクステンション ネイティブ ファイバーチャネル セキュリティサービス (ファイアウォール、暗号化) レイヤ4-7 アプリケーション・デリバリ 図2. Brocade•VCSファブリック・テクノロジは、ネットワーク・アーキテクチャを簡素化し、ストレージ接続を 統合して、VMモビリティの向上を実現するほか、サービスのシームレスな追加を可能にします。 図 1. イーサネット・ファブリックは、従来のイーサネットのアーキテクチャと比較して、すべての経路が アクティブなほか、高い拡張性を備え、管理の複雑さも軽減されます。
Brocade VDX 6720-24 Brocade VDX 6720-60 スイッチング帯域幅（データレート、全二重） 480•Gbps 1200•Gbps ポート間レイテンシ 600•ナノセカンド•（10•ポートグループ内） 600•ナノセカンド（10•ポートグループ内） フォームファクタ 1U• 2U 寸法・重量 幅 :•42.88•cm（16.88 インチ） 高さ :•4.32•cm（1.70 インチ） 奥行き :•38.10•cm（15.00 インチ） 重量 :•7.30•kg（16.10 ポンド） 幅 :•42.88•cm（16.88 インチ） 高さ :•8.89•cm（3.50 インチ） 奥行き :•43.18•cm（17.00 インチ） 重量 :•15.88•kg（35.00 ポンド） 1/10•ギガビット・イーサネット•SFP+•ポート数 24• 60 ポートオンデマンド増分 16、24 40、50、60 電源 2•基、ホットスワップ対応、負荷分散 2•基、ホットスワップ対応、負荷分散 冷却ファン N+1•冗長、電源に内蔵 N+1•冗長、3•基、ホットスワップ対応ファンユニット BROCADE VDX 6720 機能概要
スケーラビリティ情報 ※1 コネクタオプション 1GbE カッパー SFP オプション 1000Base-SX、1000BaseLX 10•Gbps•SFP+•オプション :•1/3/5•m•ダイレクトアタッチカッパー（Twinax） 10GbE•SR、10GbE•LR アウトオブバンドのイーサネット管理 :•RJ-45（固定） リモートライトアウト管理 :10/100/1000Base-T イーサネット コンソール管理 :•RJ-45 から RS-232（固定） ファームウェア、診断 :•USB 最大 VLAN•数 4,096 最大 MAC アドレス数 32,000 最大ポート・プロファイル数（AMPP） 256 最大レイヤ 2 マルチキャスト・グループ数 2,000 最大スパニング・ツリー・インスタンス数 32 最大優先ポーズレベル数 / ポート 8 VCS ファブリック内•最大 LAG グループ数 512 標準 LAG 内•最大メンバー数 16 VCS ファブリック内•最大 MAC アドレス数 30,000 VCS ファブリック内•最大スイッチ数 24 VCS ファブリック内•最大 ECMP パス数 8 VCS ファブリック・ポート•最大トランクメンバー数 8 vLAG がスパン可能な最大スイッチ数 4 最大 vLAG 数 32 最大ジャンボフレーム 9,208 バイト キュー数 /•ポート 8 DCB•Priority•Flow•Control（PFC）クラス数 8 最大レイヤ 2•ACL 数 1,000 最大レイヤ 3•ACL 数 1,000 最大 ARP エントリ数 12,000 最大 IPv4 ルート数 2,000 オペレーティングシステム Brocade ネットワーク OS レイヤ 2 スイッチング機能 • MAC 学習 / エージング• • • スタティック MAC 構成 • • Link•Aggregation•Control•Protocol（LACP） IEEE•802.3ad/802.1AX • • Virtual•Local•Area•Network•(VLAN) • • VLAN カプセル化 802.1Q •
• Rapid• Spanning• Tree• Protocol（RSTP） 802.1w • • Multiple•Spanning•Tree•Protocol（MSTP） 802.1s • • Per-VLAN•Spanning•Tree•（PVST+/PVRST+） • • STP•PortFast、PortFast•BDPU•Guard • • STP•Root•Guard • • レイヤ 2•Access•Control•List（ACL） • • Address•Resolution•Protocol（ARP）•RFC• 826 • • IGMP•v1/v2•Snooping • • Pause フレーム 802.3x レイヤ 3 スイッチング機能 • OSPF• • • VRRP•and•VRRP-E•support • Static•routes• Brocade•VCS ファブリック・テクノロジ機能 • 自動ファブリック形成• • • 分散ファブリックサービス • • 透過的 LAN サービス •
• Transparent• Interconnection• of• Lots• of• Links（TRILL）
•
• Equal•Cost•Multi-Path（ECMP） •
• Automatic• Migration• of• Port• Profiles BROCADE VDX 6720 仕様
DCB 機能 • Priority-based•Flow•Control•（PFC）802.1Qbb• • • Enhanced•Transmission•Selection（ETS） 802.1Qaz • • Data•Center•Bridging•eXchange（DCBX） • • FCoE、iSCSI の DCBX アプリケーション TLV （Type-Length-Value） FCoE 機能 • マルチホップ Fibre•Channel•over•Ethernet（FCoE）;•• Brocade•VCSファブリック・テクノロジが必要 • • FC-BB5 準拠 Fibre•Channel•Forwarder（FCF） • • ネイティブ FCoE 転送 • • エンド・トゥ・エンドFCoE（イニシエータからターゲット） • • FIP（•FCoE•Initialization•Protocol）•v1•FCoE•デバ イスログイン、初期化サポート • • ネームサーバ・ベースのゾーニング • • FSB•(FIP•Snooping•Bridge) デバイスへの接続 をサポート QoS（Quality•of•Service）• • 8 レベルの QoS プライオリティ• • • Class•of•Service（CoS）•802.1p • • DSCP•Trust • • DSCP•to•Traffic•Class•Mutation • • Random•Early•Discard • • ポート別 QoS 構成 • • スケジューリング :•Strict•Priority（SP）、 Shaped•Deficit•Weighted•Round-Robin （SDWRR） •••• -••DSCP•to•CoS•Mutation •••• -••DSCP•to•DSCP•Mutation スイッチヘルスモニタリング • Fabric•Watch•管理および通知機能• 管理機能 管理と操作 • •IPv4/IPv6 管理• • • 業界標準コマンドラインインターフェイス（CLI） • • リモートライトアウト管理（将来アップデート） • • インバンド管理（スタンドアロンモード） •
• Link• Layer• Discovery• Protocol（LLDP） IEEE•802.1AB • • MIB•II•RFC•1213•MIB • • Switch•Beaconing • • Switched•Port•Analyzer（SPAN） • • Telnet • • SNMP•v1/v2C、v3 • • sFlow•RFC•3176 • • アウトバンド管理 • • RMON-1,•RMON-2 • • NTP • • Management•Access•Control•Lists•(ACLs) • • Role-Based•Access•Control•(RBAC) セキュリティ • ポート別ネットワークアクセス制御 802.1X• • • RADIUS • • TACACS+ • • セキュアシェル（SSHv2） • • BPDU•Drop •
• Lightweight• Directory• Access• Protocol• (LDAP) • • Secure•Control•Protocol 機械仕様 筐体 前面から背面 /•背面から前面への通気 ;•1U、19•インチ EIA•準拠 ;•非ポート側から給電 使用環境 温度 動作時 :•0°•C ～ 40°•C（32°•F ～ 104°•F） 非動作・保管時 :•-25°•C ～ 70°•C（-13°•F ～ 158°•F） 湿度 動作時 :•10%•～•85%•結露のないこと 非動作・保管時 :•10%•～•90%•結露のないこと 高度 動作時 :•最高 3,000•メートル（9,842•フィート） 非動作・保管時 :•最高 12•キロメートル（39,370•フィート） 衝撃 動作時 :•20•g、6•ms•半正弦 非動作・保管時 :•半正弦、33•g•11•ms、3/eg•Axis 振動 動作時 :•0.5•g•正弦、0.4•grms•ランダム、5•～•500•Hz 非動作・保管時 :•2.0•g•正弦、1.1•grms•ランダム、5•～•500•Hz 通気 Brocade•VDX•6720-24 最大：53•CFM 通常：35•CFM Brocade•VDX•6720-60 最大：115•CFM 通常：76•CFM 発熱量 450•BTU/hr（24 ポートスイッチ）;••1,126•BTU/hr•(60 ポートスイッチ ) BROCADE VDX 6720 仕様（続き）
安全認証 • • Bi-Nat•UL/CSA•60950-1•Second•Edition • • CAN/CSA-C22.2•No.•60950-1•Second•Edition • • EN•60950-1•Second•Edition • • IEC•60950-1•Second•Edition • • GB4943-2001•and•GB9254-1998 • • CNS•14336(94) 電磁環境適合性 • • FCC•Class•A • • ICES•A • • VCCI-Class•A • • CE • • C • • BSMI • • GOST • • KC•Class•A • • CCC イミュニティ • • ANSI•C63.4 • • ICES-003•Class•A • • CISPR22•and•JEIDA•(Harmonics) • • EN55022•Class•A•and•EN55024 • • CISPR22 • • AS/NZS•CISPR22 • • CNS•13438(95) • • 51318.22-99•and•51318.24-99 • • KN22•and•KN24 • • GB17625.1-2003 環境保護規則 • • RoHS-6•( 鉛除外 ) 指令 2002/95/EC 準拠する標準規格 Brocade•VDX•6720•は下記のイーサネット標準規格に準拠します。 • • IEEE•802.1D•Spanning•Tree•Protocol • • IEEE•802.1s•Multiple•Spanning•Tree • • IEEE•802.1w•Rapid•reconfiguration•of•Spanning•Tree•Protocol • • IEEE•802.3ad•Link•Aggregation•with•LACP • • IEEE•802.3ae•10G•Ethernet • • IEEE•802.1Q•VLAN•Tagging • • IEEE•802.1p•Class•of•Service•Prioritization•and•Tagging • • IEEE•802.1v•VLAN•Classification•by•Protocol•and•Port • • IEEE•802.1AB•Link•Layer•Discovery•Protocol•(LLDP) • • IEEE•802.3x•Flow•Control•(Pause•Frames) • • IEEE•802.3ab•1000BASE-T • • IEEE•802.3z•1000BASE-X DCB（Data•Center•Bridging）および FCoE（Fibre•Channel•over•Ethernet）の規格についての以下のドラフト版は、Brocade•VDX•6720 でも サポートされています。 • • IEEE•802.1Qbb•Priority-based•Flow•Control • • IEEE•802.1Qaz•Enhanced•Transmission•Selection • • IEEE•802.1•DCB•Capability•Exchange•Protocol•(Proposed•under•the•DCB•Task•Group•of•IEEE•802.1•Working•Group) • • FC-BB-5•FCoE•(Rev•2.0)
