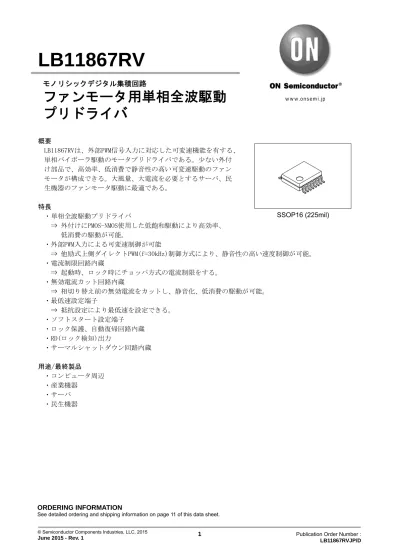

ファンモータ用単相全波駆動

www.onsemi.jp

LB11867RV

概要

LB11867RVは、外部PWM信号入力に対応した可変速機能を有する、

単相バイポーラ駆動のモータプリドライバである。少ない外付 け部品で、高効率、低消費で静音性の高い可変速駆動のファン モータが構成できる。大風量、大電流を必要とするサーバ、民 生機器のファンモータ駆動に最適である。

特長

・単相全波駆動プリドライバ

⇒ 外付けにPMOS-NMOS使用した低飽和駆動により高効率、

低消費の駆動が可能。

・外部PWM入力による可変速制御が可能

⇒ 他励式上側ダイレクトPWM(f=30kHz)制御方式により、静音性の高い速度制御が可能。

・電流制限回路内蔵

⇒ 起動時、ロック時にチョッパ方式の電流制限をする。

・無効電流カット回路内蔵

⇒ 相切り替え前の無効電流をカットし、静音化、低消費の駆動が可能。

・最低速設定端子

⇒ 抵抗設定により最低速を設定できる。

・ソフトスタート設定端子

・ロック保護、自動復帰回路内蔵

・RD(ロック検知)出力

・サーマルシャットダウン回路内蔵

用途/最終製品

・コンピュータ周辺

・産業機器

・サーバ

・民生機器

SSOP16 (225mil)

ファンモータ用単相全波駆動

プリドライバ

最大定格/Ta=25℃

項目 記号 条件 定格値 unit

VCC端子最大電源電圧 VCC max 18 V

OUTN端子最大出力電流 IOUTN max 20 mA

OUTP端子最大Sink電流 IOUTP max 20 mA

OUT端子出力耐圧 VOUT max 18 V

VTH,RMI端子耐圧 VVTH,VRMI max 7 V

S-S端子耐圧 VS-S max 7 V

RD 出力端子耐圧 VRD max 19 V

RD 端子最大出力電流 IRD max 10 mA

5VREG 端子最大出力電流 I5VREG max 20 mA

許容損失 Pd max 指定基板付 ※1 800 mW

動作温度範囲 Topr ※2 －30～95 ℃

保存温度範囲 Tstg －55～150 ℃

※1 指定基板付き：114.3mm×76.1mm×1.6mm, ガラスエポキシ基板

※2 Tj max=150℃を超えないこと

推奨動作範囲/Ta=25℃

項目 記号 条件 定格値 unit

VCC 電源電圧 VCC 5.5～16 V

VTH,RMI 入力電圧範囲 VTH,RMI 0～5 V

ﾎｰﾙ入力同相入力 電圧範囲

VICM 0.2～3 V

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。これらの定格値を超えた場合は、デバイスの機能性を損ない、ダメージが 生じたり、信頼性に影響を及ぼす危険性があります。

推奨動作範囲を超えるストレスでは推奨動作機能を得られません。推奨動作範囲を超えるストレスの印加は、デバイスの信頼性に影響を与える危険性があります。

電気的特性/Ta=25℃,VCC=12.0V

項目 記号 条件 min typ max unit

回路電流 ICC1 駆動時 5.5 7.5 9.5 mA

ICC2 ロック保護時 5.5 7.5 9.5 mA

5VREG電圧 5VREG I5VREG=5mA 4.80 4.95 5.10 V

電流制限電圧 VLIM 185 200 215 mV

CPWM端子Hレベル電圧 VCPWMH 2.8 3.0 3.2 V

CPWM端子Lレベル電圧 VCPWML 0.9 1.1 1.3 V

CPWM端子充電電流 ICPWM1 VCPWM=0.5V 24 30 36



CPWM端子放電電流 ICPWM2 VCPWM=3.5V 21 27 33



CPWM発振周波数 FPWM C=220PF 30 kHz

CT端子Hレベル電圧 VCTH 2.8 3.0 3.2 V

CT端子Lレベル電圧 VCTL 0.9 1.1 1.3 V

CT端子充電電流 ICT1 VCT=0.5V 1.6 2.0 2.5



CT端子放電電流 ICT2 VCT=3.5V 0.16 0.20 0.25



CT端子充放電比 RCT ICT1/ICT2 8 10 12 倍

S-S端子放電電流 IS-S VS-S=1V 0.4 0.5 0.6



OUTN出力H電圧 VONH IO=10mA VCC-0.85 VCC-1.00 V

OUTN出力L電圧 VONL IO=10mA 0.9 1.00 V

OUTP出力L電圧 VOPL IO=10mA 0.5 0.65 V

ホール入力感度 VHN IN+,IN- 差電圧

（ｵﾌｾｯﾄ、ﾋｽﾃﾘｼｽを含む）

±10 ±20 mV

RD出力Ｌ電圧 VRDL IFG=5mA 0.15 0.30 V

RD端子リーク電流 IRDL VFG=19V 20



VTH/RMI端子ﾊﾞｲｱｽ電流 IVTH/IRMI CPWM=VTH/RMI=2V 0.1



製品パラメータは、特別な記述が無い限り、記載されたテスト条件に対する電気的特性で示しています。異なる条件下で製品動作を行った時には、電気的特性で 示している特性を得られない場合があります。

外形図

unit : mm

SSOP16 (225mil) CASE 565AM

ISSUE A

XXXXXXXXXX YMDDD

XXXXX = Specific Device Code Y = Year

M = Month

DDD = Additional Traceability Data

GENERIC

MARKING DIAGRAM*

SOLDERING FOOTPRINT*

NOTE: The measurements are not to guarantee but for reference only.

(Unit: mm)

*For additional information on our Pb−Free strategy and soldering details, please download the ON Semiconductor Soldering and Mounting Techniques Reference Manual, SOLDERRM/D.

1.0

5.80

0.32

0.65

ピン配置図

-30 0 30 60 9095 120

352

0 200 400 600 800

1000

Pd max -- Ta

1 2 3 4 5 6 7

16 15 14 13 12 11 10 OUT2P

OUT2N VCC SENSE RMI VTH

CPWM IN+

CT S-S 5VREG SGND OUT1N OUT1P

Top View 8

RD 9 IN-

ブロック図

真理値表

(1)駆動－ロック CPWM＝H VTH,RMI,S-S＝L

IN- IN+ CT OUT1P OUT1N OUT2P OUT2N RD モード

H L L L L OFF H L OUT1→２駆動

L H OFF H L L L OUT2→１駆動

H L H OFF L OFF H OFF ロック保護

L H OFF H OFF L OFF

(2)速度制御 CT,S-S＝L

VTH,RMI CPWM IN- IN+ OUT1P OUT1N OUT2P OUT2N モード

L H H L L L OFF H OUT1→２駆動

L H OFF H L L OUT2→１駆動

H L H L OFF L OFF H 回生モード

L H OFF H OFF L

VTH、RMI、S-S 端子についてはタイミングチャート参照 Osillaton S-S RMI VTH

OUT1N OUT1P

OUT2N OUT2P RD

5VREG

CPWM SENSE

Controller HALL

IN- IN+

Discharge pulse

Discharge circuit Thermal shat down

5VREG VCC CT 0.47 to 1 F

SGND

応用回路例(12V)

*1. 電源－GND配線

SGNDは制御回路電源系に接続されている。

*2. 電源安定化コンデンサ

信号側電源安定化用コンデンサは1F以上の容量を用いる。

VCCとGND間にパターンを太く、最短にて接続する。

*3．パワー側電源安定化コンデンサ

パワー側電源安定化コンデンサは1F以上の容量を用いる。

パワー側電源とGND間にパターンを太く、最短にて接続する。

*4. IN+、IN-端子

ホール信号入力端子。

ノイズがのらないよう短く配線する必要がある。

ノイズがのる場合には、IN+、IN-間にコンデンサを入れる。

ホール入力回路は、ヒステリシス(15mV)を有するコンパレータとなっている。

また、±30mV(入力信号差電圧)のソフトスイッチ区間を有している。

ホール入力レベルとしては、最低でも100mV(p-p)を入力することを推奨する。

*5. CPWM端子

RF

4 3 2

1

*3

*2

VCC

5VREG RD

IN- IN+

H

S-S RMI

*4

*11

*6

PWM-IN VTH

CPWM CT

CP=220pF 30kHz

*7

*5 *10 SGND

*9 SENSE *8

2 1

4 3

*1

*6. RMI端子

最低速設定端子。

未使用時は、5VREGでPULL UPする。

外部電源による端子使用時、ICの電源が先にOFFする可能性がある場合、必ず電流制限用の抵抗を入れ、

大電流が流れ込まないようにする。(VTH端子も同じ)

*7. VTH端子

速度制御用端子。

未使用時(全速時)は、GNDに接続する。

制御方式は、タイミングチャート参照。

パルス入力にて制御する場合、電流制限用抵抗を入れ、20k～100kHz(推奨20kHz～50kHz)の周波数にて 使用する。

*8. SENSE端子

電流制限検知用端子。

端子電圧が0.2Vを超えると電流制限がかかり、下側回生モードに入る。

未使用時はGNDに接続する。

*9. RD端子

ロック検知用端子。

オープンコレクタ出力で、回転時L、ロック時H（PULL-UP抵抗使用時）を出力する。

未使用時オープンにする。

*10. CT端子

ロック検出用コンデンサ接続端子。

定電流充電、定電流放電回路を内蔵しており、端子電圧が3.0Vになるとロック、1.1Vになると ロック保護解除となる。

未使用時(ロック保護不要時)GNDに接続する。

*11. S-S端子

ソフトスタート設定用コンデンサ接続端子。

5VREG－S-S端子間にコンデンサを接続する。

コンデンサの大きさによりソフトスタート時間の設定が可能。

タイミングチャート参照。

未使用時GNDに接続する。

制御タイミングチャート（速度制御）

① 最低速設定(停止)モード

低速時のファン回転数は、RMI端子で設定された最低速で回転する。設定されていない場合(RMI端子を 5VREGにPULLUP)は、停止する。

② 低速⇔高速モード

CPWMの発振電圧(1.1V⇔3.0V)とVTH電圧を比較し、PWM制御される。

VTH電圧が低い場合、上下の出力TRがONする。VTH電圧が高い場合、上の出力TRがOFFし、コイル電流が下 側TR内で回生される。よって、VTH電圧が低くなるにつれ、出力のON-DUTYが大きくなり、コイル電流が 増え、モータ回転が上昇する。

③ 全速モード

VTH電圧が1.1V以下で、全速モードになる。(速度制御行わない場合は、VTH=GNDにする)

0V

3.0V

1.1V

CPWM

f=30kHz (CP=220pF)

0%

100%

ONDUTY

制御タイミングチャート（ソフトスタート）

(1)VTH＜RMI電圧時

(2)VTH＞RMI電圧時

S-S端子－5VGRG間コンデンサ容量により、S-S端子電圧の傾きを調整する。

推奨コンデンサ：0.1～1F

0V

3.0V

1.1V

CPWM

0%

100%

ONDUTY

T

0V

3.0V

1.1V

CPWM

0%

100%

ONDUTY

T

LB11867RV

ON Semiconductor及びONのロゴは、Semiconductor Components Industries, LLC (SCILLC) 若しくはその子会社の米国及び/または他の国における登録商標です。SCILLCは特許、商 標、著作権、トレードシークレット(営業秘密)と他の知的所有権に対する権利を保有します。SCILLCの製品/特許の適用対象リストについては、以下のリンクからご覧い ただけます。www.onsemi.com/site/pdf/Patent-Marking.pdf. SCILLCは通告なしで、本書記載の製品の変更を行うことがあります。SCILLCは、いかなる特定の目 的 での製品の適合性について保証しておらず、また、お客様の製品において回路の応用や使用から生じた責任、特に、直接的、間接的、偶発的な損害に対して、いかなる 責任も負うことはできません。SCILLCデータシートや仕様書に示される可能性のある「標準的」パラメータは、アプリケーションによっては異なることもあり、

ON Semiconductor and the ON logo are registered trademarks of Semiconductor Components Industries, LLC (SCILLC) or its subsidiaries in the United States and/or other countries. SCILLC owns the rights to a number of patents, trademarks, copyrights, trade secrets, and other intellectual property. A listing of SCILLC’s product/patent coverage may be accessed at www.onsemi.com/site/pdf/Patent-Marking.pdf . SCILLC reserves the right to make changes without further notice to any products herein. SCILLC makes no warranty, representation or guarantee regarding the suitability of its products for any particular purpose, nor does SCILLC assume any liability arising out of the application or use of any product or circuit, and specifically disclaims any and all liability, including without limitation special, consequential or incidental damages. “Typical” parameters which may be provided in SCILLC data sheets and/or specifications can and do vary in different applications and actual performance may vary over time. All operating parameters, including “Typicals” must be validated for each customer application by customer’s technical experts. SCILLC does not convey any license under its patent rights nor the rights of others. SCILLC products are not designed, intended, or authorized for use as components in systems intended for surgical implant into the body, or other applications intended to support or sustain life, or for any other application in which the failure of the SCILLC product could create a situation where personal injury or death may occur. Should Buyer purchase or use SCILLC products for any such unintended or unauthorized application, Buyer shall indemnify and hold SCILLC and its officers, employees, subsidiaries, affiliates, and distributors harmless against all claims, costs, damages, and expenses, and reasonable attorney fees arising out of, directly or indirectly, any claim of personal injury or death associated with such unintended or unauthorized use, even if such claim alleges that SCILLC was negligent regarding the design or manufacture of the part. SCILLC is an Equal Opportunity/Affirmative Action Employer. This literature is subject to all applicable copyright laws and is not for resale in any manner.

(参考訳)

ORDERING INFORMATION

Device Package Shipping (Qty / Packing)

LB11867RV-MPB-H SSOP16 (225mil)

(Pb-Free / Halogen Free) 90 / Fan-Fold

LB11867RV-TLM-E SSOP16 (225mil)

(Pb-Free) 2000 / Tape & Reel

LB11867RV-TLM-H SSOP16 (225mil)

(Pb-Free / Halogen Free) 2000 / Tape & Reel

† テープ&リール仕様(製品配置方向, テープサイズ含む)に関する情報については、Tape and Reel Packaging Specifications パンフレット(BRD8011/D)をご参照ください。http://www.onsemi.com/pub_link/Collateral/BRD8011-D.PDF
