・3相バイポーラ駆動

31109 MS 新版/61501MH 寿 B8-5168/D1099MH 寿◎扇野 No.6201-1/13 Semiconductor Components Industries, LLC, 2013

http://onsemi.jp

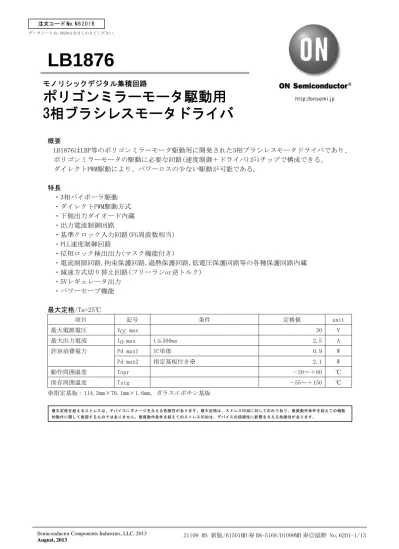

LB1876

概要

LB1876はLBP等のポリゴンミラーモータ駆動用に開発された3相ブラシレスモータドライバであり、

ポリゴンミラーモータの駆動に必要な回路(速度制御＋ドライバ)が1チップで構成できる。

ダイレクトPWM駆動により、パワーロスの少ない駆動が可能である。

特長

・3相バイポーラ駆動

・ダイレクトPWM駆動方式

・下側出力ダイオード内蔵

・出力電流制御回路

・基準クロック入力回路(FG周波数相当)

・PLL速度制御回路

・位相ロック検出出力(マスク機能付き)

・電流制限回路,拘束保護回路,過熱保護回路,低電圧保護回路等の各種保護回路内蔵

・減速方式切り替え回路(フリーランor逆トルク)

・5Vレギュレータ出力

・パワーセーブ機能

最大定格/Ta=25℃

項目 記号 条件 定格値 unit

最大電源電圧 VCC max 30 V

最大出力電流 IO max t≦500ms 2.5 A

Pd max1 IC単体 0.9 W

許容消費電力

Pd max2 指定基板付き※ 2.1 W

動作周囲温度 Topr －20～＋80 ℃

保存周囲温度 Tstg －55～＋150 ℃

※指定基板：114.3mm×76.1mm×1.6mm，ガラスエポキシ基板

モノリシックデジタル集積回路

ポリゴンミラーモータ駆動用 3相ブラシレスモータドライバ

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

許容動作範囲/Ta=25℃

項目 記号 条件 定格値 unit

電源電圧範囲 VCC 9.5～28 V

5V定電圧出力電流 IREG 0～－20 mA

LD端子印加電圧 VLD 0～28 V

FGS端子印加電圧 VFGS 0～28 V

LD端子出力電流 ILD 0～15 mA

FGS端子出力電流 IFGS 0～10 mA

電気的特性

/Ta=25℃,VCC=VM=24V

項目 記号 条件 min typ max unit

ICC1 17 22 mA

電源電流

ICC2 STOP時 3.6 5.0 mA

5V定電圧出力

出力電圧 VREG 4.65 5.0 5.35 V

電圧変動

ΔVREG1

VCC=9.5～28V 50 100 mV

負荷変動

ΔVREG2

IO=－5～－20mA 30 100 mV

温度係数

ΔVREG3

設計目標値※ 0 mV/℃

出力部

VOsat1 IO=1.0A,VO(SINK)＋VO(SOURCE) 2.0 2.5 V 出力飽和電圧

VOsat2 IO=2.0A,VO(SINK)＋VO(SOURCE) 2.6 3.2 V

出力リーク電流 IOleak 100

μ

A

VD1 ID=－1.0A 1.2 1.5 V

下側ダイオード順電圧

VD2 ID=－2.0A 1.5 1.9 V

ホールアンプ部

入力バイアス電流 IHB －2 －0.5

μ

A

同相入力電圧範囲 VICM 0 VREG-2.0 V

ホール入力感度 VIN(HA) 80 mVp-p

ヒステリシス幅

ΔVIN(HA)

15 24 42 mV

入力電圧 L→H VSLH 12 mV

入力電圧 H→L VSHL －12 mV

FGシュミット部

入力バイアス電流 IB(FGS) －2 －0.5

μ

A

同相入力電圧範囲 VICM(FGS) 0 VREG-2.0 V

入力感度 VIN(FGS) 80 mVp-p

ヒステリシス幅

ΔVIN(HA)

15 24 42 mV

入力電圧 L→H VSLH(FGS) 12 mV

入力電圧 H→L VSHL(FGS) －12 mV

※設計目標値であり、測定は行わない。

次ページへ続く。

前ページからの続き。

項目 記号 条件 min typ max unit

PWM発振器

出力 H レベル電圧 VOH(PWM) 2.5 2.8 3.1 V

出力 L レベル電圧 VOL(PWM) 1.2 1.5 1.8 V

外付け C 充電電流 ICHG －125 －95 －75

μ

A

発振周波数 f(PWM) VPWM=2V 22 kHz

振幅 V(PWM) C=3000pF 1.05 1.27 1.50 Vp-p

FGS出力

出力飽和電圧 VOL(FGS) IFGS=7mA 0.15 0.5 V

出力リーク電流 IL(FGS) VO=VCC 10

μ

A

CSD発振回路

出力 H レベル電圧 VOH(CSD) 2.65 3.0 3.3 V

出力 L レベル電圧 VOL(CSD) 0.75 0.9 1.1 V

振幅 V(CSD) 1.75 2.1 2.3 Vp-p

外付け C 充電電流 ICHG1 －13.5 －9 －5.5

μ

A

外付け C 放電電流 ICHG2 5.5 9 13.5

μ

A

発振周波数 f(CSD) C=0.068

μ

F 30 Hz

位相比較出力

出力 H レベル電圧 VPDH IOH=－100μA VREG-0.2 VREG-0.1 V

出力 L レベル電圧 VPDL IOL=100μA 0.2 0.2 V

出力ソース電流 IPD+ VPD=VREG/2 －0.5 mA

出力シンク電流 IPD- VPD=VREG/2 1.5 mA

位相ロック検知出力

出力飽和電圧 VOL(LD) ILD=10mA 0.15 0.5 V

出力リーク電流 IL(LD) VO=VCC 10

μ

A

エラーアンプ部

入力オフセット電圧 VIO(ER) 設計目標値※ －10 ＋10 mV

入力バイアス電流 IB(ER) －1 ＋1

μ

A

出力 H レベル電圧 VOH(ER) IOH=－500μA VREG-1.2 VREG-0.9 V

出力 L レベル電圧 VOL(ER) IOL=500μA 0.9 1.2 V

DC バイアスレベル VB(ER) －5% 1/2VREG ＋5% V

電流制限回路

GDF1 位相ロック時 0.4 0.5 0.6 倍

駆動ゲイン

GDF2 アンロック時 0.8 1.0 1.2 倍

リミッタ電圧 VRF VCC－VM 0.45 0.5 0.55 V

熱しゃ断動作

熱しゃ断動作温度 TSD 設計目標値※ (接合温度) 150 180 ℃

ヒステリシス幅

Δ

TSD 設計目標値※ (接合温度) 40 ℃

低電圧保護

動作電圧 VSD 8.1 8.5 8.9 V

ヒステリシス幅

ΔVSD

0.2 0.35 0.5 V

※設計目標値であり、測定は行わない。

次ページへ続く。

前ページからの続き。

項目 記号 条件 min typ max unit

CLD回路

外付け C 充電電流 ICLD －6 －4.3 －3 V

動作電圧 VH(CLD) 3.25 3.5 3.75 V

CLK端子

外部入力周波数 fI(CKIN) 0.1 10 kHz

H レベル入力電圧 VIH(CKIN) 3.5 VREG V

L レベル入力電圧 VIL(CKIN) 0 1.5 V

入力オープン電圧 VIO(CKIN) VREG-0.5 VREG V

ヒステリシス幅 VIS(CKIN) 0.35 0.5 0.65 V

H レベル入力電流 IIH(CKIN) VCKIN=VREG －10 0 ＋10

μ

A L レベル入力電流 IIL(CKIN) VCKIN=0V －280 －210

μ

A S/S端子

H レベル入力電圧 VIH(SS) 3.5 VREG V

L レベル入力電圧 VIL(SS) 0 1.5 V

入力オープン電圧 VIO(SS) VREG-0.5 VREG V

ヒステリシス幅 VIS(SS) 0.35 0.5 0.65 V

H レベル入力電流 IIH(SS) VS/S=VREG －10 0 ＋10

μ

A

L レベル入力電流 IIL(SS) VS/S=0V －280 －210

μ

A

LDSEL端子

H レベル入力電圧 VIH(LDSEL) 3.5 VREG V

L レベル入力電圧 VIL(LDSEL) 0 1.5 V

入力オープン電圧 VIO(LDSEL) VREG-0.5 VREG V

H レベル入力電流 IIH(LDSEL) VLDSEL=VREG －10 0 ＋10

μ

A L レベル入力電流 IIL(LDSEL) VLDSE=0V －280 －210

μ

A BRSEL端子

H レベル入力電圧 VIH(BRSEL) 3.5 VREG V

L レベル入力電圧 VIL(BRSEL) 0 1.5 V

入力オープン電圧 VIO(BRSEL) VREG-0.5 VREG V

H レベル入力電流 IIH(BRSEL) VBRSEL=VREG －10 0 ＋10

μ

A L レベル入力電流 IIL(BRSEL) VBRSEL=0V －280 －210

μ

A

外形図

unit:mm (typ) 3235A

ピン配置図

36 35 34 33 32 31 30 29 28 FR 27 26 25 24 23 22 21 20 19

1

OUT2

2

OUT1

3

NC

4

IN3+

5

IN3−

6 7 8 9

IN2+ IN2− IN1+ IN1−

FR 10

FGIN+

11

FGIN−

12

GND1

13

GND2

14

PWM

15 16 17 18

FC FGFIL CSD PH

LB1876

OUT3 NC GND3 BRSEL LDSEL VREG VCC VM2 VM1 CLK S/S LD FGS CLD PD EI EO TOC

FRAMEFRAME

Top view

3相ロジック真理値表

IN1 IN2 IN3 OUT1 OUT2 OUT3

H L H L H M

H L L L M H

H H L M L H

L H L H L M

L H H H M L

L L H M H L

※IN=「H｣ とは、IN+＞IN-の状態を示す。

SANYO : HSOP36(375mil)

(6.2) 36

1 0.8

17.8 2.7

0.3

(4.9) 10.50.65

0.25 (0.5)

7.9(2.25)

2.45max 0.1

2.0

-20 0 20 40 60 80 100

Pd max -- Ta

0.4

0 0.80.9 1.2 1.6 2.0 2.1 2.4

1.18

ブロック図

OUT2 OUT1

IN3+ IN3−

IN2+ IN2−

IN1+ IN1−

FGIN+

FGIN−

GND1 GND2 PWM

FC FGFIL

CSD

PH

OUT3

GND3 BRSEL

LDSEL

VREG

VCC

VM2

VM1 CLK

S/S

LD

FGS CLD

PD

EI

EO

TOC FG

FILTER LD VREG VREG

LDSEL

PLL CLK

TSD

VREG

VREG

CONT COMP AMP

PEAK HOLD

CURR LIM

DRIVER HALL LOGIC

COUNT LOGIC

SD OSC BRSEL

HALL HYS AMP PWM

OSC

S/S

Rf

VCC

VREG

端子機能 端子

番号 端子名 端子機能 等価回路

2 1 36

OUT1 OUT2 OUT3

モータ駆動出力端子。

PWMは、下側Trによりデューティ制御を行う。

出力－VCC間にショットキーダイオードを接 続する。

34 GND3 出力部のGND端子。

28 29

VM1 VM2

出力部の電源端子および出力電流検出端子。

VM1とVM2をショートして使用する。

VCC間に低抵抗(Rf)を接続する。

IOUT=VREF/Rfで設定した電流値に出力電流 が制限される。

1 2 36

34 VM128 VM229 VCC

300Ω

3 35

NC NC

内部とは接続されていないため、配線として 使用可能。

8 9 6 7 4 5

IN1+

IN1- IN2+

IN2- IN3+

IN3-

ホール入力端子。

IN+＞IN-で「H」、逆は「L」とする。

ホール信号は100mVp-p(差動)以上の振幅が 望ましい。ホール信号のノイズが問題となる

場合は、IN+,IN-間にコンデンサを接続する。 ^{5 7 9}

VREG

300Ω 300Ω

4 6 8

10 11

FGIN+

FGIN-

FGコンパレータ入力端子。

FG信号のノイズが問題となる場合は、入力に コンデンサまたは、コンデンサと抵抗による フィルタを接続する。

11 VREG

300Ω 300Ω

10

12 GND1 制御回路部のGND端子。

13 GND2 SUBGND端子。

14 PWM PWM発振周波数を設定する端子。

GND間にコンデンサを接続する。

C=1800pFで約37kHzに設定できる。

14 VREG

200Ω 2kΩ

15 FC 電流制御回路の周波数特性補正端子。

GND間にコンデンサを接続する(約0.01

μ

～ 0.1

μ

F程度)。

この端子電圧とPWM発振波形の比較により、

出力デューティが決まる。 ¹⁵

VREG

300Ω

次ページへ続く。

前ページからの続き。

端子

番号 端子名 端子機能 等価回路

16 FGFIL FGフィルタ端子。

FG信号のノイズが問題となる場合は、GND間 にコンデンサを接続する(約2200pF以下)。

16 VREG

17 CSD 拘束保護回路の動作時間設定端子兼初期リ セットパルス設定端子。

GND間にコンデンサ(約0.068

μ

F程度)を付け ることにより、約8秒の保護動作時間を設定 できる。

保護回路を使用しない場合は、GND間にコン デンサと抵抗を並列に接続する(約220kΩ, 4700pF)。

17 VREG

300Ω

18 PH RF波形の平滑用端子。

RF波形のノイズが問題となる場合は、GND間 にコンデンサを接続する。

18 VREG

500Ω

19 TOC トルク指令電圧入力端子。

通常、EO端子と接続する。TOC電圧が下がる と、下側出力Trのオンデューティが変化し、

トルク力がアップするよう作用する。 19

VREG

300Ω

20 EO 誤差アンプ出力端子。

20 VREG

40kΩ

21 EI 誤差アンプ入力端子。

21 VREG

300Ω

次ページへ続く。

前ページからの続き。

端子

番号 端子名 端子機能 等価回路

22 PD 位相比較出力端子。

位相誤差をパルスのデューティ変化で出力 する。

22 VREG

300Ω

23 CLD 位相ロック信号マスク時間設定端子。

GND間にコンデンサ(約0.1mF)を 接続することにより、約90msのマスク 時間を設定できる。マスクする必要がない場

合は、オープンとする。 ²³

VREG

300Ω

24 FGS FGシュミット出力端子。

オープンコレクタ出力。

24 VREG

25 LD 位相ロック検知出力端子。

位相ロック時にオンする("L"となる)。

オープンコレクタ出力。 ₂₅

VREG

26 S/S スタート/ストップ制御端子。

「L」:0V～1.5V

「H」:3.5V～VREG

ヒステリシス幅 約0.5V。

「L」でスタート、「H」またはオープンでス

トップ。 ²⁶

VREG

22kΩ 2kΩ

27 CLK クロック入力端子。

「L」:0V～1.5V

「H」:3.5V～VREG ヒステリシス幅 約0.5V。

fCLK=10kHz max

ノイズがある場合は、コンデンサ等で除去し て入力する。

27 VREG

22kΩ 2kΩ

30 VCC 電源端子。

ノイズ等が入らないようにGND間にコンデン サを接続する(数10

μ

F程度以上)。

次ページへ続く。

前ページからの続き。

端子

番号 端子名 端子機能 等価回路

31 VREG 安定化電源出力端子(5V出力)

安定化のため、GND間にコンデンサを接続す る(約0.1

μ

F程度)。

31 VCC

32 LDSEL 位相ロック信号マスク切り替え端子。

「L」:0V～1.5V

「H」:3.5V～VREG

オープン時、「H」レベルとなる。

「L」でアンロック信号(LD出力の短い"H"信 号)をマスクし、「H」でロック信号(LD出力 の短い"L"信号)をマスクする。

32 VREG

30kΩ 2kΩ

33 BRSEL 減速制御切り替え端子。

「L」:0V～1.5V

「H」:3.5V～VREG

オープン時、「H」レベルとなる。

「L」で逆トルク制御、「H」でフリーランと なる。逆トルク制御の場合、出力下側に外付 けSBDが必要となる。

33 VREG

30kΩ 2kΩ

－ FRAME FRAMEピンは、IC底面の金属部と内部で接続 されている。共に電気的には、オープンで使 用する。放熱を良くするためには、基板にラ ンドを設け、半田で接着すること。

LB1876の概要

1.速度制御回路

本ICは、PLL速度制御方式を採用しているので、高精度でジッタの少ない、安定した回転を実現で きる。このPLL回路はCLK(立ち下がりエッジ)とFG信号(FGIN+,FGS出力の立ち下がりエッジ)のエッ ジの位相差を比較し、その誤差出力で制御している。

制御時のFGサーボ周波数はCLK周波数と同一となる。

fFG(サーボ)=fCLK

2.出力駆動回路

本ICは、出力での電力損失(パワーロス)を少なくするために、ダイレクトPWM駆動方式を採用して いる。出力Trは、オン時は常に飽和しており、出力がオンするデューティを変化させることによ り、モータの駆動力を調整する。出力のPWMスイッチングは、下側出力Trで行っているため、OUT

－VCC間にはショットキーダイオードを付ける必要がある(逆回復時間の短いダイオードを使用し ないと、下側Trがオンする瞬間にスルー電流が流れるため)。

OUT－GND間のダイオードは内蔵されている。しかし、出力電流が大きいときに問題となる場合(下 側キックバック時の波形乱れ等)は、外付けに整流ダイオードまたはショットキーダイオードを付 ける。また、減速時に逆転制御モードを選択した場合、下側ダイオードの逆回復時間による発熱 や誤動作等の問題がある場合は、外付けにショットキーダイオードを付ける。

3.電流制限回路

電流制限回路は、I=VRF/Rf(VRF=0.5V type,Rf:電流検出抵抗)で決まる電流で制限(ピーク電流を 制限)する。制限動作としては、出力のオンデューティが小さくなり、電流を抑える。

電流制限回路は、PWM動作によるダイオードの逆回復電流を検出して電流制限動作が誤動作しない ようにするため、動作に遅延(約3 μ s)がある。モータのコイル抵抗が小さかったり、インダクタン スが小さいと、起動時(モータの逆起電力がない状態)の電流変化が速いため、この遅延により設 定電流以上で電流制限動作をする場合がある。この場合は、遅延による電流増加分を考慮して電 流制限値を設定する必要がある。

4.パワーセーブ回路

本ICは、ストップ状態では消費電流を減少させるパワーセーブ状態となる。パワーセーブ状態で は、 大部分の回路のバイアス電流をカットすることにより行っている。 パワーセーブ状態にお いても、5Vレギュレータ出力は出力される。

5.基準クロック

外部から入力するクロック信号は、チャタリング等のノイズがないように注意する必要がある。

入力回路にはヒステリシスを持たせてあるが、問題となる場合は、コンデンサ等によりノイズを 除去してから入力すること。

基準クロックが無入力状態でスタート状態とされた場合、拘束保護回路を動作させていれば、モ ータが多少回転した後に駆動はオフされる。しかし、拘束保護回路を動作させず、さらに減速時 に逆転制御モードを選択した場合、モータは逆転暴走するため、何らかの対策が必要となる(クロ ック断線保護に拘束保護回路の発振信号を利用しているため)。

6.PWM周波数に関して

PWM周波数はPWM端子に接続するコンデンサ容量C(F)により決まる。

fPWM≒1/(15000×C)

1800pFのコンデンサを付けると、約37kHzの発振となる。PWM周波数は低すぎるとスイッチング音

がモータから聞こえ、高すぎると出力でのパワーロスが増加するため、15k～50kHz程度が望まし

い。出力の影響を受けにくいようにコンデンサのGNDは、できるだけICの制御部GND(GND1端子)近

傍に配線すること。

7.ホール入力信号

ホール入力は、ヒステリシス幅(42mV max)以上の振幅の信号入力が必要である。ノイズ等の影響 を考えると100mV以上の振幅の入力が望ましい。ノイズにより出力波形(相切り替わり時)に乱れが 生じる場合は、入力間にコンデンサ等を入れて防止すること。

8.FG入力信号

通常はホール信号のいずれか1相分をFG信号として入力する。ノイズが問題となる場合は、コンデ ンサまたは、コンデンサと抵抗等によるフィルタをして入力すること。FGFIL端子－GND間にコン デンサを付けることによってもFG信号のノイズを除去することは可能であるが、この端子の波形 が鈍りすぎても正常動作ができなくなるため、付ける場合は約2200pF以下とすること。

コンデンサのGND位置が悪いと、逆にノイズによる不具合が発生しやすくなるので、注意が必要で ある。

9.拘束保護回路

モータ拘束時のICおよびモータの保護を行うため、拘束保護回路を内蔵している。スタート状態 でLD出力が一定時間「H」(アンロック状態)であると、下側出力Trをオフする。時間設定は、CSD 端子に接続するコンデンサ容量により行う。

設定時間(s)≒120×C( μ F)

0.068 μ Fのコンデンサを付けると、約8秒の保護時間となる。設定時間は、モータ起動時間に対し て余裕を持った設定とすること。クロック周波数切り替えによる減速時には、保護回路は動作し ない。拘束保護状態を解除するには、ストップ状態とするか、電源の再投入が必要である。

CSD端子は初期リセットパルス発生端子と兼用しているため、GNDと接続するとロジック回路がリ セット状態となり、速度制御をすることができない。よって、拘束保護を使用しない場合は、対 GNDに約220kΩの抵抗と約4700pF程度のコンデンサを並列に接続すること。

10.位相ロック信号

①位相ロックの範囲

本ICは、 速度系のカウンタ等を持っていないため､位相ロック状態における速度誤差範囲は、 IC 特性のみでは決めることができない(FG周波数変化の加速度が影響するため)。モータとして規定 する必要がある場合は、実際にモータ状態で測定して決めてもらう必要がある。FGの加速度が大 きい状態で速度誤差は生じやすいため、起動時のロック引き込み時やクロック切り替えによるア ンロック時が一番速度誤差としては大きくなると思われる。

②位相ロック信号のマスク機能

LDSEL端子を"H"またはオープンでロック信号(LD出力の短い"L"信号)をマスクする。

ロック引き込み時のハンチングによる短時間の"L"信号をマスクすることにより、安定した状態で ロック信号を出すことができる。しかし、マスク時間分はロック信号出力が遅れることになる。

LDSEL端子を"L"でアンロック信号(LD出力の短い"H"信号)をマスクする。短時間の"H"信号を出さ せないようにできる。

マスク時間は、CLD端子－GND間に接続するコンデンサ容量により設定する。

マスク時間(s)≒0.9×C( μ F)

0.1 μ Fのコンデンサを付けると、約90msのマスク時間となる。完全にマスクする必要がある場合は、

マスク時間は十分に余裕を持って設定すること。マスクする必要がない場合は、CLD端子をオープ ンとする。

11.電源安定化

本ICは出力電流が大きく、スイッチングによる駆動方式であるため、 電源ラインが振られやすい。

よって、VCC端子－GND間には、安定化のために十分な容量のコンデンサを接続する必要がある。

減速時に逆転制御モードを選択した場合、電源に電流が戻る状態があるため、電源ラインが特に 振られやすくなる。 高速回転時のロック引き込み時において、 電源ラインが一番振られやすく なるので、特に注意して検討し、十分な容量のコンデンサを選択する必要がある。

電源の逆接続による破壊防止の目的で、電源ラインにダイオードを挿入する場合、電源ラインが

特に振られやすくなるため、より大きな容量を選択する必要がある。

12.VREG安定化

制御回路の電源であるVREG電圧を安定化するために0.1 μ F以上のコンデンサを接続する。そのコン デンサのGNDは、できるだけICの制御部GND(GND1端子)近傍に配線すること。

13.誤差アンプ周辺定数

誤差アンプ部の外付け部品は、ノイズの影響を受けにくいようにできるだけIC近傍に配置するこ と。モータからできるだけ離れた配置とすること。
