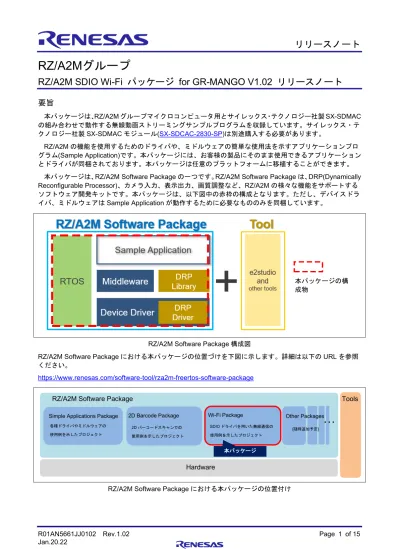

RZ/A2Mグループ RZ/A2M SDIO Wi-Fi パッケージ for GR-MANGO V1.02

RZ/A2M グループ

RZ/A2M SDIO Wi-Fi パッケージ for GR-MANGO V1.02 リリースノート

要旨

本パッケージは、

RZ/A2M

グループマイクロコンピュータ用とサイレックス・テクノロジー社製

SX-SDMAC

の組み合わせで動作する無線動画ストリーミングサンプルプログラムを収録しています。サイレックス・テ クノロジー社製

SX-SDMAC

モジュール

(SX-SDCAC-2830-SP)

は別途購入する必要があります。

RZ/A2M

の機能を使用するためのドライバや、ミドルウェアの簡単な使用法を示すアプリケーションプロ

グラム

(Sample Application)

です。本パッケージには、お客様の製品にそのまま使用できるアプリケーション

とドライバが同梱されております。本パッケージは任意のプラットフォームに移植することができます。

本パッケージは、

RZ/A2M Software Package

の一つです。

RZ/A2M Software Package

は、

DRP(Dynamically

Reconfigurable Processor)

、カメラ入力、表示出力、画質調整など、

RZ/A2M

の様々な機能をサポートする

ソフトウェア開発キットです。本パッケージは、以下図中の赤枠の構成となります。ただし、デバイスドラ イバ、ミドルウェアは

Sample Application

が動作するために必要なもののみを同梱しています。

RZ/A2M Software Package

構成図

RZ/A2M Software Package

における本パッケージの位置づけを下図に示します。詳細は以下の

URL

を参照

ください。

https://www.renesas.com/software-tool/rza2m-freertos-software-package

RZ/A2M Software Package

2D Barcode Package Wi-Fi Package

Tools

…

本パッケージの構

成物

本プロジェクトはアプリケーションの動作に必要なドライバ／ミドルウェアのみを含んでいます。従って、

プロジェクト内に含まれていないドライバやミドルウェアを追加したい場合は、

Smart Configurator

機能を ご利用ください。使用方法は本パッケージに同梱の

RZ/A2M Software Package for GR-MANGO

クイックス タートガイド

(R01QS0042)

を参照下さい。

以下に、本パッケージに同梱されているアプリケーションを記載します。

SX-SDMAC Wi-Fi サンプルプログラム

本サンプルプログラムは、

SDIO

ドライバとサイレックス・テクノロジー社製

SX-SDMAC

ドライバを用い て、カメラで受信した画像を連続して

PC

に無線送信します。このサンプルは、

FreeRTOS

を使用していま す。

SX-SDMAC Wi-Fi 評価サンプルプログラム

本サンプルプログラムは、

SDIO

ドライバとサイレックス・テクノロジー社製

SX-SDMAC

ドライバを用い て、コマンド入力により

SX-SDMAC

の動作を確認することができます。このサンプルは、

FreeRTOS

を使 用しています。

これらのサンプルで用いている

SDIO

ドライバは

Ultra High Speed

に対応していません。

Ultra High Speed

に対応したドライバ及びサンプルプログラムは

RZ/A2M

グループ

RZ/A2M SDIO W-Fi Package (NDA)

に同 梱されています。このパッケージを入手するには、担当営業または 問い合わせ先 までご連絡ください。

動作確認デバイスおよび動作確認ボード

動作確認デバイス：

RZ/A2M

動作確認ボード：

GR-MANGO

動作確認モジュール：サイレックス・テクノロジー社製

SX-SDCAC-2830-SP

目次

1. パッケージ内容 ... 4

1.1

ソフトウェア

... 4

1.2

ドキュメント

... 4

2. フォルダ構成 ... 5

3. パッケージ内プロジェクトの使用方法 ... 6

4. パッケージ内コンポーネントの使用方法 ... 6

5. 関連アプリケーションノート ... 12

6. 制限事項 ... 12

7. 注意事項 ... 13

8. 使用オープンソースソフトウェアとライセンス ... 14

9. ツールユーザ登録のお願い ... 14

改訂記録 ... 15

1. パッケージ内容 1.1 ソフトウェア

本パッケージには以下のソフトウェアを同梱しています。

表

1.1

本パッケージに含まれるソフトウェア

No

名称 ファイル名

1 RZ/A2M

グループ

SX-SDMAC Wi-Fi

サンプルプロ グラム

rza2m_wifi_sx_sdmac_sample_freertos_gr mango_gcc.zip

2 RZ/A2M

グループ

SX-SDMAC Wi-Fi

評価サンプル プログラム

rza2m_wifi_sx_sdmac_eval_sample_freerto s_gr_mango_gcc.zip

3 RZ/A2M

グループ

SILEX SX-SDMAC

ドライバコン ポーネント

silex_sx_sdmac_ebk_rza2_v1.01.xml silex_sx_sdmac_ebk_rza2_v1.01.zip silex_sx_sdmac_ebk_rza2_v1.01_extend.m df

4 RZ/A2M

グループ

Octabus

ドライバコンポーネン ト

r_octabus_mango_rza2_v1.00.xml r_octabus_mango_rza2_v1.00.zip

r_octabus_mango_rza2_v1.00_extend.mdf 5 RZ/A2M

グループ

Octabus Configuration

コンポー

ネント

r_octabus_middleware_mango_rza2_v1.00.

xml

r_octabus_middleware_mango_rza2_v1.00.

zip

r_octabus_middleware_mango_rza2_v1.00 _extend.mdf

1.2 ドキュメント

本パッケージには以下のドキュメントを同梱しています。

表

1.2

本パッケージに含まれるドキュメント

No

名称 文書番号

1 RZ/A2M

グループ

SDIO Wi-Fi

パッケージ

for GR-MAGNO V1.02

リリー スノート

R01AN5661(

本書

) 2 RZ/A2M

グループ

RZ/A2M Software Package for GR-MANGO

クイックスタートガイド

R01QS0042

また、表

1.1

に示すファイルにサンプルプログラムのアプリケーションノートが含まれています。

2. フォルダ構成

以下に本パッケージのフォルダ構成と概要を示します。

TOP : top folder

| +---component

| +---r_octabus_mango_rza2_v1.00.xml : RZ/A2Mグループ Octabusドライバコンポーネント

| +---r_octabus_mango_rza2_v1.00.zip : RZ/A2Mグループ Octabusドライバコンポーネント

| +---r_octabus_mango_rza2_v1.00_extend.mdf : RZ/A2Mグループ Octabusドライバコンポーネント

| +---r_octabus_middleware_mango_rza2_v1.00.xml : RZ/A2Mグループ Octabus Configurationコンポーネント

| +---r_octabus_middleware_mango_rza2_v1.00.zip : RZ/A2Mグループ Octabus Configurationコンポーネント

| +---r_octabus_middleware_mango_rza2_v1.00_extend.mdf : RZ/A2Mグループ Octabus Configurationコンポーネント

| +---silex_sx_sdmac_ebk_rza2_v1.01.xml : RZ/A2Mグループ SILEX SX-SDMACドライバコンポーネント

| +---silex_sx_sdmac_ebk_rza2_v1.01.zip : RZ/A2Mグループ SILEX SX-SDMACドライバコンポーネント

| +---silex_sx_sdmac_ebk_rza2_v1.01_extend.mdf : RZ/A2Mグループ SILEX SX-SDMACドライバコンポーネント +---rza2m_wifi_sx_sdmac_sample_freertos_grmango_gcc.zip : RZ/A2Mグループ SX-SDMAC Wi-Fiサンプルプログラム +---rza2m_wifi_sx_sdmac_eval_sample_freertos_grmango_gcc.zip : RZ/A2Mグループ SX-SDMAC Wi-Fi評価サンプルプログラム

+---r01an5661ej0102-rza2m-wifi-swpkg-gcc.pdf : RZ/A2Mグループ SDIO Wi-Fiパッケージfor GR-MANGOV1.02 リリースノート(英語) +---r01an5661jj0102-rza2m-wifi-swpkg-gcc.pdf : RZ/A2Mグループ SDIO Wi-Fiパッケージfor GR-MANGOV1.02 リリースノート (本書) +---r01qs0042ej0102-rza2m-quick-guide.pdf : RZ/A2M グループ RZ/A2M Software Package for GR-MAGNOクイックスタートガイド(英語) +---r01qs0042jj0102-rza2m-quick-guide.pdf : RZ/A2M グループ RZ/A2M Software Package for GR-MANGOクイックスタートガイド(日本

語)

図

2-1

フォルダ構成

3. パッケージ内プロジェクトの使用方法

パッケージ内プロジェクトの使用方法については、本パッケージに同梱されている各フォルダに格納され ているドキュメントを参照ください。

4. パッケージ内コンポーネントの使用方法

本パッケージに含まれるコンポーネントを別のプロジェクトにインポートするときは、次の手順を行って ください。手順

1-3

は一度だけ行う必要があります。

1. E2 studio

を起動し、

[window]

メニュー →

[preferences]

を選択する。

2. [C/C++]

→

[Renesas]

→

[Smart Configurator]

→

[Component]

を選択し、「

Location (RZ)

」をクリック する。

3.

開かれたフォルダに、本パッケージの

Component

フォルダ内の

xml,mdf,zip

ファイルをコピーする。

ここまでの作業は

1

度だけ必要です。

4. e2 studio

で

SX-SDMAC

コンポーネントをインポートするプロジェクトを開く。

5. e2 studio

でプロジェクトに含まれている

*.scfg

ファイルを開く。

6. Components

タグを選択し、 アイコンをクリックする。

6. SILEX SX-SDMAC

ドライバの場合、

silex_sx_sdmac

を選択し、

Next

をクリックする。

6. Configuration Name

を入力し、

Finish

をクリックする。

7.

をクリックする。

8. AWS

のプロジェクトなど、プロジェクト上のフォルダ構成で仮想フォルダを指定している場合、

silex_wifi_libraries

フォルダの位置をリンカのライブラリのパスに設定する必要があります。

AWS

のプロジェクトの例：

"${ProjDirPath}/../../../../vendors/renesas/rz/core_package/src/silex/silex_wifi_libraries"

5. 関連アプリケーションノート

本パッケージに関連するアプリケーションノートを以下に示します。併せて参照してください。

RZ/A2M

グループ

RZ/A2M Software Core Package(R01AN6055)

本パッケージのプロジェクトに追加可能なドライバやミドルウェアのパッケージです。

6. 制限事項

本パッケージの制限事項を以下に示します。

表

6-1

制限事項

* DRP Driver

の機能の詳細については「

RZ/A2M

グループ

DRP Driver

ユーザーズマニュアル

(R01US0355)

」を参照してください。

No

種別 内容

1 DRP Driver^*

以下の

API

関数は未対応です。

– R_DK2_Uninitialize – R_DK2_Inactivate

これらの関数をコールした場合、エラーとなり

"R_DK2_ERR_INTERNAL"

が返却さ れます。

2 DRP Driver^*

バックグラウンドでコンフィグレーションデータをロードする機能は未対応です。

本機能は

R_DK2_Load

関数の引数

"pload"

で

NULL

以外を設定した場合に有効となり ますが、本パッケージに収録のバージョンでは、エラーとなり

"R_DK2_ERR_INTERNAL"

が返却されます。

3 DRP Driver^*

コンフィグレーションデータの転送エラーは

R_DK2_Load

関数の戻り値

"R_DK2_ERR_DEVICE"

で通知されますが、本パッケージ収録のバージョンでは未 対応です。

4 DRP Driver^* DRP

のデータ転送エラーは処理完了コールバック関数の引数

"result"

に

"R_DK2_ERR_DEVICE"

を格納して通知されますが、本パッケージ収録のバージョ ンでは未対応です。

5 DRP Driver^* R_DK2_Unload

関数、

R_DK2_Inactive

関数による転送中断は処理完了コールバック 関数の引数

"result"

に

"R_DK2_ERR_STOPPED"

を格納して通知されますが、本パッ ケージ収録のバージョンでは未対応です。

6 SDIO Driver

プログラムのダウンロード後、実行前に

Wi-Fi

モジュールを抜去→挿入してくださ

い。

7 SX-SDMAC

ドライバ

DHCP

は使用する設定に固定されています。

ipconfigUSE_DHCP

や

configIP_ADDR

の設定は使用されません。

7. 注意事項

本パッケージの注意事項を以下に示します。

表

7-1

注意事項

No

種別 内容

1

環境 本パッケージのプロジェクトをそのままビルドして、ビルドエラーが発生する 場合、環境が正しく設定されていない可能性があります。

以下の対処をお願い致します。

- RZ/A2M Software Package for GR-MANGO

クイックスタートガイド

(R01QS0042)

の「サンプルプロジェクトの立ち上げ」を参照してください。

-

それでも改善しない場合、

e2studio

バージョン

7.3

以降を再インストールし てください。

2

環境 プロジェクトは、日本語を含まないフォルダに展開してください。

（ビルドが通らない場合があるため。）

3

環境 プロジェクトは、出来るだけフルパスの短いフォルダに展開してください。 （ビ ルドが通らない場合があるため。）

4

環境 本パッケージは、ブートローダはバイナリでのみ同梱しており、プロジェクト は含まれておりません。ブートローダのプロジェクトを入手したい場合は、以 下のアプリケーションノートを

Renesas

サイトからダウンロードしてくださ い。

RZ/A2M

グループ シリアルフラッシュメモリからのブート例

(R01AN4333)

5 File System src\fatfs\documents.zip

には*.c ファイルが含まれています。documents.zip を展 開した場合、documents\res フォルダをビルド対象から除外してください。

6

全体 本パッケージは

V1.01

より、

FreeRTOS

を使用しているプロジェクトのフォル

ダ構成を

Amazon FreeRTOS

と互換性のあるものに変更しました。

このため、

V1.01

以降と

V1.00

の間で、プロジェクトの互換性がありません。

7 TES Guiliani

既存プロジェクトへの

TES Guiliani

の追加は出来ません。

TES Guiliani

を使用する場合は、

Guiliani 2.2 SDK for RZ/A2M Software

Package

をベースプロジェクトとしてご使用ください。

8 TES Guiliani TES Guiliani

と

TCP/IP

プロトコルスタックを同時に使用する場合は以下にお

問い合わせください。

https://www.renesas.com/contact-us

8. 使用オープンソースソフトウェアとライセンス

本パッケージで使用しているオープンソースソフトウェアとそのライセンスについて以下に示します。

• SX-SDMAC

ドライバはソフトウェアダウンロード時に示されるサイレックス・テクノロジー社のライセ

ンスのもとで使用されています。

• newlib

は以下に示されるライセンスの元で使用されています。

https://www.sourceware.org/newlib/COPYING.NEWLIB

• FreeRTOS^TM is a trade mark of Amazon Web Services, Inc.

• FreeRTOS

は以下に示される

MIT

ライセンスの元で使用されています。

https://www.freertos.org/a00114.html

https://github.com/aws/amazon-freertos/blob/master/LICENSE https://aws.amazon.com/jp/freertos/faqs/

• FatFs

は以下に示されるライセンスの元で使用されています。

http://elm-chan.org/fsw/ff/doc/appnote.html#license

SD

ホスト関連製品を開発するには、

SD Host/Ancillary Product License Agreement (SD HALA)

の締結が必 要です。詳細は

SD Association

のサイト

(https://www.sdcard.org/developers/licensing/)

を参照ください。

9. ツールユーザ登録のお願い

ルネサスエレクトロニクスでは、ご登録いただいたお客様に、ツール製品の最新情報をツールニュースで

メール配信するサービスを行っています。

RZ/A2M Software Package

の最新情報もツールニュースでお知ら

せいたしますので、「ツールユーザ登録」をお願いいたします。ご登録の際に入力する、製品区分、製品型

名、バージョン番号、シリアル番号などに関してはこちらをご参照ください。

改訂記録

Rev.

発行日

改訂内容

ページ ポイント

1.00 Dec.25.20 -

新規作成

1.01 May.31.21 e2 studio 2021-04

バージョン更新

1.02 Jan.20.22 5

関連するドキュメントを更新

FreeRTOS

バージョンを

V10.4.3-LTS-Patch-1

に更新
