1. はじめに

このドキュメントではテレワークで利用が増えているリモートアクセス、いわゆる VPN 接続のうち IPsec VPN の設定方法について説明します。

前提条件として、FortiGate の基本的な設定が完了している必要があります。VPN 接続にはユーザ認証が必要ですが、今回は FortiGate 内にユーザ情報を保存することを想定しています。

FortiGate（FortiOS）および FortiClient 6.2 より FortiClient は FortiClient EMS でのみ管理可能となりました。VPN の設定を集中管理したい、FortiClient で VPN 以外のセキュリティ機能などを利用したい場合は FortiClient EMS もしくは FortiClient Cloud をご用意ください。本設定ガイドでは FortiClient EMS 環境は含んでいないため、無償版の FortiClient VPN アプリを利用しています。

1-1. 利用機器と OS バージョン

機器バージョン

FortiGate 7.0.0 FortiClient VPN 7.0.0

1-2. 構成

検証環境のため WAN1 とクライアントを同一ネットワークアドレスで設定していますが、IP 到達可能であればネットワークアドレスは問いません。

WAN1 LAN

10.130.234.0/24 .103 .202

.99 192.168.100.0/24

FortiGate100F FortiClient

(5)

5

1-3. 参考資料

本設定ガイドで紹介している設定は公式な設定ガイドに基づいています。より詳細な情報が必要な場合は以下も合わせてご参照ください。

Administration Guide IPsec VPN Remote Access

https://docs.fortinet.com/document/fortigate/7.0.0/administration- guide/785501/forticlient-as-dialup-client

(6)

6

2. FortiGate の設定

2-1. ユーザ設定

ユーザグループの作成

IPsec VPN 接続を許可するユーザグループを作成します。左メニュー「ユーザ＆認証」→「ユーザグループ」をクリックし新規作成します。任意の「名前」を入力、「タイプ」を選択し、OK をクリックします。

名前： JAPAN-TOKYO タイプ：ファイアウォール

図 2-1. ユーザグループ作成画面

(7)

7

ユーザの作成（ウィザード）

ユーザを作成します。左メニュー「ユーザ＆認証」→「ユーザ定義」をクリックし、「新規作成」をクリックします。（ウィザードが開きます）

図 2-2. ユーザ新規作成画面

①ユーザタイプ

「ローカルユーザ」を選択し、「次へ」をクリック。

図 2-3. ユーザタイプ設定画面

(8)

8

②ログインクレデンシャル（ログイン情報）

ユーザ名、パスワードを適宜設定し、「次へ」をクリック。

ユーザ名： Kommy（任意のユーザ名を設定）

パスワード： vpnpassword（任意のパスワードを設定）

図 2-4. ログインクレデンシャル設定画面

③コンタクト情報

変更せず、「次へ」をクリックします。

図 2-5. コンタクト情報設定画面

(9)

9

④エキストラ情報

ユーザアカウントステータス「有効化済み」

ユーザグループ「JAPAN-TOKYO（前項で作成したグループ）」

「サブミット」をクリックし、ユーザを作成します。

図 2-6. エキストラ情報設定画面

2-2. IPsec VPN 設定

IPsec VPN の設定を行います。左メニュー「VPN」→「IPsec ウィザード」をクリックします。

①VPN セットアップ名前： VPN-TOKYO

テンプレートタイプ：リモートアクセス

リモートデバイスタイプ：クライアントベース・FortiClient

「次へ」をクリック

(10)

10

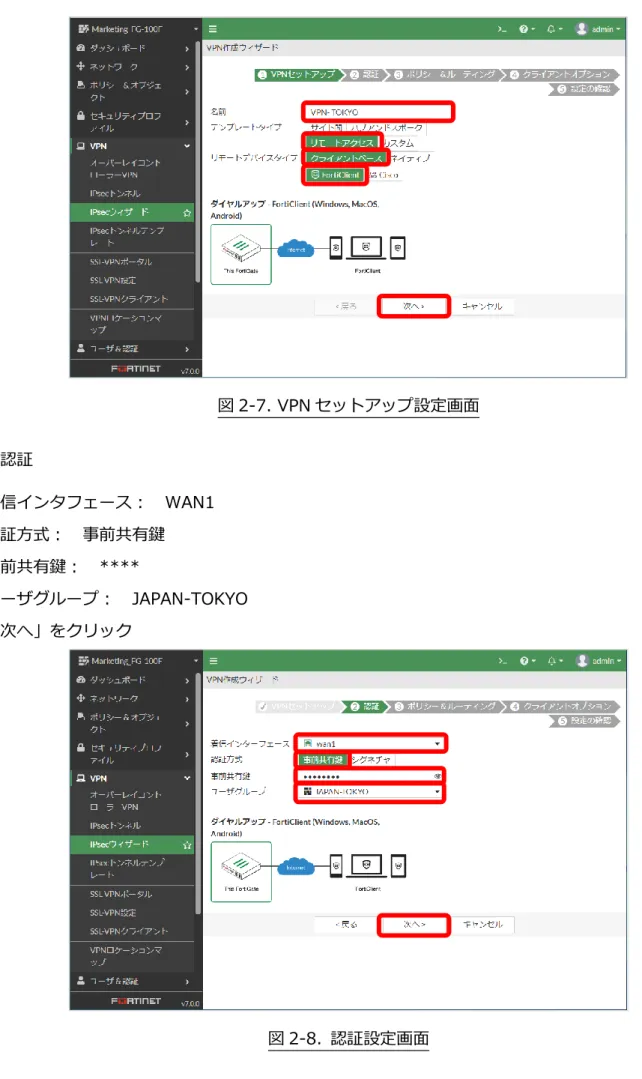

図 2-7. VPN セットアップ設定画面

②認証

着信インタフェース： WAN1 認証方式：事前共有鍵事前共有鍵： ****

ユーザグループ： JAPAN-TOKYO

図 2-8. 認証設定画面

(11)

11

③ポリシー＆ルーティング

ローカルインターフェース： lan ローカルアドレス： lan

クライアントアドレス範囲： 192.168.100.10-192.168.100.20 サブネットマスク： 255.255.255.0

DNS サーバ：システム DNS を使う

図 2-9. ポリシー＆ルーティング設定画面

④クライアントオプションパスワード保存： ON オートコネクト： OFF

常にアップ（Keep Alive）： OFF

(12)

12

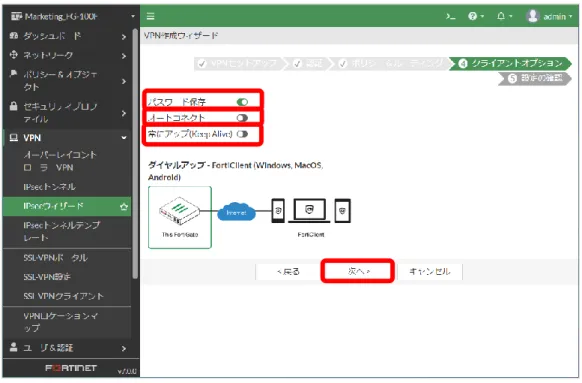

図 2-10. クライアントオプション設定画面

⑤設定の確認

「作成」をクリック

図 2-11. 設定の確認画面

(13)

13

設定完了

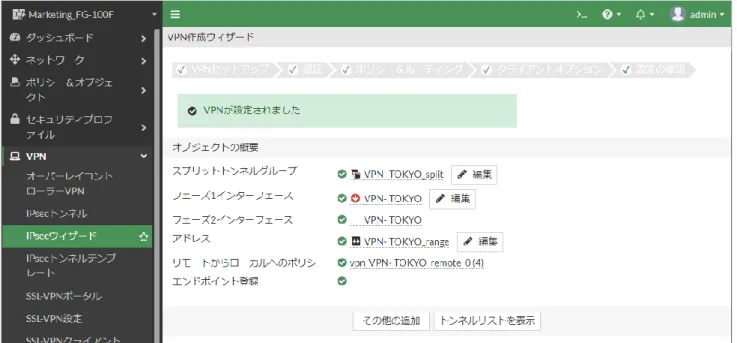

図 2-12. 作成完了画面

(14)

14

3. FortiClient VPN の設定

3-1. FortiClient VPN（無償版）のダウンロード・インストール

ダウンロード

https://www.fortinet.com/support/product-downloads PC のブラウザで上記 URL にアクセスします。

スクロールダウンし、今回は FortiClient VPN Windows の「DOWNLOAD」をクリック、

「FortiClientVPNOnlineInstaller_7.0.0.0029.exe」を適当なフォルダにダウンロードします。

※上記 0029 の部分は必ずしも一致するものではありません。

インストールの方法

ダウンロードしたファイルをダブルクリックし、セットアップウィザードを起動します。

「はい」をクリック。

(15)

15

「License Agreement」をクリックし、内容を確認のうえ「Yes, I have read and accept the」のチェックボックスをオンにし、「Next」をクリック。

インストール先のフォルダを確認し、「Next」をクリック。

「インストール」をクリックし、インストールを開始します。

上記が表示されたらインストール完了です。「Finish」をクリックし、セットアップウィザードを終

(16)

16

了させます。

デスクトップに「FortiClient VPN」のショートカットが自動で作成されます。

FortiClient の設定

ショートカットをダブルクリックし、FortiClient VPN を起動します。

使用許諾を承諾する場合、チェックボックスをオンにし、「I accept」をクリックします。

(17)

17

IPsecVPN 設定手順

「VPN 設定」をクリックします。

VPN 「IPsec VPN」を選択接続名わかりやすい名前を入力

リモート GW 接続先の FortiGate の IP アドレスを入力認証方式「事前共有鍵」を選択

事前共有鍵 FortiGate に設定したものと同じ文字列を入力

「保存」をクリックし、設定内容を保存します。

(18)

18

4. VPN 接続・確認

4-1. PC からの接続手順

FortiClient VPN を起動、ユーザ名／パスワードを入力し、「接続」をクリック

接続すると表示が以下の通り変わります。

切断手順

「切断」をクリックします。

(19)

19

4-2. FortiGate での接続確認

左メニュー「ログ＆レポート」→「イベント」をクリック、右メニュー「VPN イベント」をクリックします。

日付/時刻で最新の「progress IPsec phase 2」の行をクリックし、詳細を右に表示されるログ詳細ページで確認します。

ステータスが「success」、結果「OK」となっていれば IPsec VPN の接続が成功しています。
