Feb. 06 2019 Smart Vision series 1
株式会社ネットビジョン

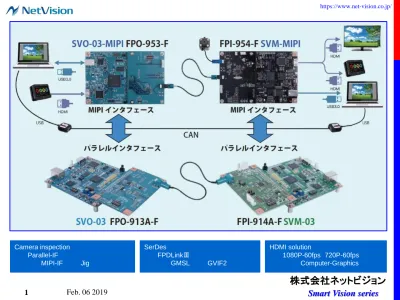

Camera inspection Parallel-IF MIPI-IF Jig SerDes FPDLinkⅢ GMSL GVIF2 HDMI solution 1080P-60fps 720P-60fps Computer-Graphics目
次
• ネットビジョン会社案内
• SVシリーズ応用分野
• SVシリーズポートフォリオ
• SVMシリーズ
• SVOシリーズ
• SVIシリーズ
• デユアルUSBボード：受注生産品
• SerDesボード：受注生産品
• Artix-7ボード 受託開発用ボード
•
パラレル＆LVDS入出力、USB入出力
•
動的部分再構成対応
• SVシリーズ製品一覧
会 社 案 内
所在地：東京都千代田区神田鍛冶町3-8-6
設立：2001年3月6日
資本金：1,000万円
企業理念：ニッチなエリアで、世界一を目指せる製品を提案していきます。
• 商品開発と比較し、投資額は少ないが難易度は高い商品開発環境に着目し、安価で高機能な商品開発環境 を提案しています。この商品開発環境製品を開発する為、自社でボードからFPGA、ソフト、ファームウェアと 一貫して製品開発＆生産できる体制を整えています。代表取締役：國府 博
社員：10名
URL：
http://www.net-vision.co.jp/
事業分野：エレクトロニクス製品の製造販売
自社製品-画像検査SVシリーズ
主要納入先（敬称略）
•
パナソニック(株)、アイシン精機(株) 、 (株)デンソー、ソニー(株)、京セラ(株)、三菱電
機(株)、 SMK（株）、クラリオン(株) 、トヨタ自動車（株）、シャープ(株) etc
Smart Vision series
SVシリーズ応用分野
複数の車載カメラを同期して、SVM-03経由でリアルタイム にPCに取り込めます。右図はこの構成例です。 録画した画像は,SVO-03を使用して同期再生できます。 • ハードウェア • 車載カメラ（GMSL伝送方式）-4台、GMI-96706-F-4枚、カメラ 入力ボードSVM-03-4枚： USB3.0HUB-1台、USB3.0ケーブル 等 • ソフトウェア:Windows or Linux
• アプリケーションソフト：NVcap、Open-CVライブラリ • 開発ソフト：歪曲補正、4CH画像合成画サイズ変換
アラウンドビュー検証環境
USB3.0
カメラ開発
/1080P-60fps
4K 30fps 入力 1080P 30fps 出力 4K-30fpsの画像の中から使用領域を設定し、1080P-30fpsパラレル出力としてします。Artix7ボードはこのま ま、組込み用途にも使用できます。 SVM-03ボードでの動作確認 後、SVM-03の回路図を流用し て開発したUSB3.0カメラです。 10x10cmの汎用ボードから、 4x4cmのカメラボードを開発しま した。SVシリーズ_ポートフォリオ
Feb. 06 20195 Smart Vision series
SVO-03
SVO-03-MIPI
SVO-06
TBD
MIPI 1,5Gbps/lane USB3.0 HDMI CSI-２ CSI-２ CMOS/ DVP MIPI 1Gbps/lane Parallel 145MHz/8-24bit USB3.0 HDMI USB3.0 HDMISVM-03
SVM-MIPI
SVM-06
TBD
SVM-03W-MIPI
SVM-03W
USB3.0 HDMI USB3.0 HDMI USB3.0 HDMI CSI-２ CSI-２ CSI-２ MIPI 1,5Gbps/lane MIPI 1Gbps/lane MIPI 1Gbps/lane USB3.0 USB3.0 USB3.0 USB3.0 CMOS/ DVP CMOS/ DVP Parallel 145MHz/8-24bit Parallel 145MHz/8-24bit CMOS/ DVPSVI-09
SVI-06
生産終了
USB3.0 CMOS/ DVP Parallel & LVDS 145MHz/8-24bit Parallel 100MHz/8-24bit USB3.0Vendorクラスドライバ/USB
UVCドライバ/USB
SVMシリーズ
SVMシリーズは、CMOSセンサー、車載カメラ画
像を表示、録画する為の装置です。パラレル版と
MIPI版の2種類を準備しております。
パラレルモニターボード SVM-03
•
入力：パラレル
• YUV-8&16、RAW-10&12、RGB-8&24•
出力：PC（AVI&FRM) or HDMI
MIPIモニターボード SVM-MIPI
•
入力：MIPI
• YUV-8、RAW-10&12、RGB-8&24 • 出力規格：MIPI CSI-2 映像信号（1～4 Lanes） • Supports up to 4 Lanes at 1Gbps• CSI-2 Clock Rates From 100MHz to
500MHz • 有効画素データレート: up to 2.4Gbps
•
出力：PC（AVI&FRM) or HDMI
2019 SVM-06 TBD 1.5Gbps/lane 2007 SVM-01/VGA Parallel 2017 SVM-MIPI 1Gbps/lane 2013 SVM-03/HDMI ParallelSVOシリーズ
SVOシリーズは録画画像、CG画像をリアル画像
として再現する装置です。パラレル版とMIPI版の2
種類を準備しております。
パラレルジェネレーター SVO-03
•
入力：PC（AVI&FRM) or HDMI
•
出力：パラレル
• YUV-8&16、RAW-10&12、RGB-24MIPIジェネレーター SVO-03-MIPI
•
入力：PC（AVI&FRM) or HDMI
•
出力：MIPI
• YUV-8、RAW-8&10&12&20、RGB-24 • 出力規格：MIPI CSI-2 映像信号（1～4 Lanes） • Supports up to 4 Lanes at 1Gbps• CSI-2 Clock Rates From 100MHz to
500MHz
• 有効画素データレート: up to 2.4Gbps
Feb. 06 2019 Smart Vision series
7 2019 SVO-06 MIPI-TBD 2006 SVO-01/USB2.0 Parallel 2014 SVO-03/USB3.0 Parallel 2018 SVO-03-MIPI MIPI
SVIシリーズ
SVIシリーズは、CMOSセンサー、車載カメラ画像を表
示、録画する為の装置です。フレームメモリを使用ており、
カメラ検査に最適な装置です。
パラレルレコーダー SVI-09
•
入力：パラレル（60ピンヘッダー）
• YUV-8&16、RAW-10&12、RGB-8&24•
入力：LVDS（100ピンコネクタ）
• FPGA直結•
出力：PC（AVI&FRM)
•
PCドライバ：
VendorクラスとUVCを搭載
• 両モード共にフレームメモリ使用モード有•
受託開発実績
• MIPI & Parallelセンサー2CH入力、画像変換
（サイズ、フォーマット等）、2CH-Parallelセン サーエミュレーション
LAN（UDP）接続ボード開発中：本年4月末完成予定
•
100ピンLVDSコネクタ使用
パラレルレコーダー
SVI-06 生産終了
•
SVI-09への移行プログラム有
2018 SVI-09/USB3.0 Parallel&LVDS 2004 SVI-01/USB2.0 Parallel 2011 SVI-06/USB3.0 ParallelデュアルUSBボード：受注生産品
デュアルUSBボードは、USB3.0ポートを2個搭載
したボードです。一つの車載カメラ画像を同時に2
台のPCに遅延なく送ることができます。パラレル版
とMIPI版の2種類を準備しております。
パラレルUSBボード SVM-03W
•
入力：パラレル
• YUV-8&16、RAW-10&12、RGB-8&24•
出力：USB3.0-2ポート同時
MIPIUSBボード SVM-03W-MIPI
•
入力：MIPI
• YUV-8、RAW-10&12、RGB-8&24 • 出力規格：MIPI CSI-2 映像信号（1～4 Lanes） • Supports up to 4 Lanes at 1Gbps• CSI-2 Clock Rates From 100MHz to
500MHz
• 有効画素データレート: up to 2.4Gbps
•
出力：USB3.0-2ポート同時
Feb. 06 2019 Smart Vision series
SERDESボード：受注生産品
SerDesインタフェースボードは、車載カメラ伝送規格のTI
社FPDLink III規格とMaxim社GMSL規格に適合したSV シリーズに接続する為のインタフェースボードです。
品 名 製品型番 対応ボード 備考 DS90UB913EVM接続ボード NV011-A SVO-03 EVMボード有 DS90UB914EVM接続ボード NV011-B SVM-03&SVI-06 EVMボード有 MAX9276EVM接続ボード NV011-C SVM-03&SVI-06 RGB24対応 MAX96707EVM接続ボード NV011-G SVO-03
DS90UB964EVM接続ボード NV011-M SVM-MIPI EVMボード有
DS90UB964EVM接続ボード改造版 NV011-M SVM-MIPI DS90UB954EVMボード用 有 MAX9276EVM接続ボード NV011-N SVM-03&SVI-06 YUV対応
DS90UB953EVM接続ボード NV011-S SVO-03-MIPI EVMボード有 MAX96705EVM接続ボード TBD SVM-03&SVI-06 EVMボード有
SerDes評価ボード用ボード：SVシリーズ-オプションボード NV01１シリーズ SerDes用ボード：SVシリーズ用オプションボード
品 名 製品型番 対応ボード 信号タイプ 標準ｺﾈｸﾀ DS90UB913Aボード FPO-913A-F SVO-03 ｼﾝｸﾞﾙｴﾝﾄﾞ/差動 FAKRA DS90UB914Aボード FPI-914A-F SVM-03&SVI-09 ｼﾝｸﾞﾙｴﾝﾄﾞ/差動 FAKRA DS90UB953ボード FPO-953-F SVO-03-MIPI ｼﾝｸﾞﾙｴﾝﾄﾞ/差動 FAKRA DS90UB954ボード FPI-954-F SVM-MIPI ｼﾝｸﾞﾙｴﾝﾄﾞ/差動 FAKRA MAX9272Aボード GMI-9272-F SVM-03&SVI-09 ｼﾝｸﾞﾙｴﾝﾄﾞ/差動 FAKRA MAX96706ボード GMI-96706-F SVM-03&SVI-09 ｼﾝｸﾞﾙｴﾝﾄﾞ/差動 FAKRA
new MAX96705ボード GMO-96705-F SVO-03 ｼﾝｸﾞﾙｴﾝﾄﾞ/差動 FAKRA
new MAX96707ボード GMO-96707-F SVO-03 ｼﾝｸﾞﾙｴﾝﾄﾞ/差動 FAKRA
ARTIX-7ボード パラレル＆LVDS入出力
• DIPスイッチによるモード切替 • LVDS入出力モード：LVDSポートからの入出力 • パラレル入出力モード：パラレルポートからの入出力 • 入出力仕様 • LVDS入出力ポート 16bit（LVDS or Sub-LVDS ） • パラレル入出力ポート 8～32bit • USB3.0入出力ポート：USB3.0、USB2.0動作付加機能• 動的部分再構成(Dynamic Partial Reconfiguration) 対応
• 電源供給
• USB3.0電源、スマホ用ACアダプタ、5V電源ピン
Feb. 06 2019 Smart Vision series
11
Artix-7ボード
Artix-7ボードブロック図
DDR3 SDRAM Artix7 FPGA USB3.0 Conn. Ext. I/O（Fast Serial） Conn.FX3 32bit/100MHz 400MByte/sec 56Lines SPI ROM 4bit/50MHz 6Lines 3Pairs/5Gbps 7Lines 16bit/400MHz 1.6GByte/sec 49Lines 32bit/100MHz 400MByte/sec 39Lines Targ et （ Cam ） I/ F Con n .
受託開発用
パラレル 入出力 LVDS 入出力 USB3.0 入出力SVシリーズ製品一覧
• モニターボード：SVM-03 ：@125,000円
• メインボード-128MBメモリ、ソフトCD付• MIPIモニターボード：SVM-MIPI ：@198,000円
• メインボード-128MBメモリ、ソフトCD付• パラレルジェネレータ：SVO-03：@168,000円
• メインボード-128MBメモリ、ソフトCD付• MIPIジェネレーター：SVO-03-MIPI ：@198,000円
• メインボード-128MBメモリ、ソフトCD付• パラレルレコーダー：SVI-09：@198,000円
• メインボード-256MBメモリ、ソフトCD、ACアダプタ付• デュアルUSBボード：SVM-03W：@198,000円：10枚以上/
受注生産
• デュアルUSBボード：SVM-03W-MIPI：@198,000円：10枚以上/
受注生産
• SerDesボード各種：@46,000円：10枚以上/
受注生産
• SerDes-IC評価ボード用接続ボード：@20,000円：10枚以上/受注生産• SDK：Software Development Kit：@298,000円/サイトライセンス
• Vendorクラス用：Windows、UVC用：Windows＆Linux ＊消費税別 SVM-03、SVO-03 SVM-MIPI 納期割引実施中 お問い合わせ ください
