もくじ 大切なお知らせ 安全上のご注意 5 改訂履歴 10 図面集 追焚釜接続位置図 11 取付設置のしかた 1. 取付設置前の準備 2 1 取付設置前の準備 12 トラップ取り付け高さ ドア納まり トラップと排水フレキ管の接続 排水フレキ管 排水勾配の確保 2. 床の設置 1 床パン ( 洗い場パ

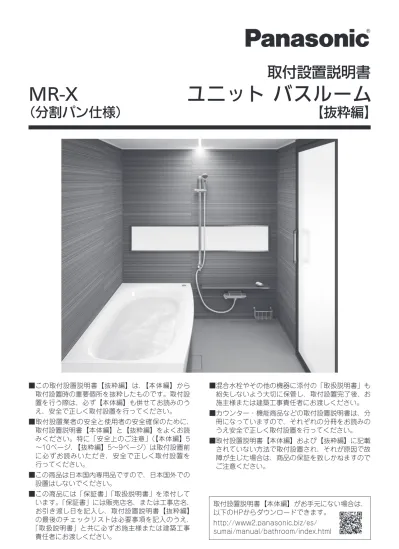

【抜粋編】

取付設置説明書

MR-X

（分割パン仕様）

■この取付設置説明書【抜粋編】は、【本体編】から 取付設置時の重要個所を抜粋したものです。取付設 置を行う際は、必ず【本体編】も併せてお読みのう え、安全で正しく取付設置を行ってください。 ■取付設置業者の安全と使用者の安全確保のために、 取付設置説明書【本体編】と【抜粋編】をよくお読 みください。特に「安全上のご注意」（【本体編】5 〜10ページ、【抜粋編】5〜9ページ）は取付設置前 に必ずお読みいただき、安全で正しく取付設置を 行ってください。 ■この商品は日本国内専用品ですので、日本国外での 設置はしないでください。 ■この商品には「保証書」「取扱説明書」を添付して います。「保証書」には販売店名、または工事店名、 お引き渡し日を記入し、取付設置説明書【抜粋編】 の最後のチェックリストは必要事項を記入のうえ、 「取扱説明書」と共に必ずお施主様または建築工事 責任者にお渡しください。 ■混合水栓やその他の機器に添付の「取扱説明書」も 紛失しないよう大切に保管し、取付設置完了後、お 施主様または建築工事責任者にお渡しください。 ■カウンター・機能商品などの取付設置説明書は、分 冊になっていますので、それぞれの分冊をお読みの うえ安全で正しく取付設置を行ってください。 ■取付設置説明書【本体編】および【抜粋編】に記載 されていない方法で取付設置され、それが原因で故 障が生じた場合は、商品の保証を致しかねますので ご注意ください。 取付設置説明書【本体編】がお手元にない場合は、 以下のHPからダウンロードできます。 http://www2.panasonic.biz/es/ sumai/manual/bathroom/index.html 設置_MR-X_分割【抜粋編】_001-010.indd 1 2017/11/28 16:58:45

2

もくじ

大切なお知らせ

●安全上のご注意5

●改訂履歴 10

図面集

●追焚釜接続位置図 11

取付設置のしかた

1. 取付設置前の準備

1

取付設置前の準備12

◦ トラップ取り付け高さ・ドア納まり ◦ トラップと排水フレキ管の接続 ◦ 排水フレキ管、排水勾配の確保

2. 床の設置

1

床パン（洗い場パン・浴槽パン）の設置 15

◦ 床パン据え付け高さとアジャスターボルトの確認 ◦ 位置出し ◦ 床パンレベル調整 ◦ 浴槽パンへの給水・給湯・追い焚き配管用の穴加工 ◦ 浴槽パン据付前の作業 ◦ 給水・給湯裏配管の敷設 ◦ 連結部の前加工 ◦ 浴槽パンの据え付け ◦ 浴槽側アジャスターボルト調整 ◦ 床パンの連結 ◦ アジャスターキャップ取り付け ◦ 床パンとトラップの取り付け ◦ 水張りテスト ◦ 封水筒・ヘアキャッチ取り付け

3. 壁の組み立て

1

壁パネルの加工31

2

器具取り付け穴開口位置図31

◦ 浴槽バックハンガー・エプロン水返し ◦ 壁付照明 ◦ バイザーカウンター ◦ スゴピカバイザーカウンター ◦ オーバルカウンター ◦ 縦型ラインフレーム ◦ オーバーヘッドシャワー ◦ 洗い場側専用水栓 ◦ ライトタッチ水栓（バイザーカウンター・スゴピカバイザーカウンター専用） ◦ 兼用水栓／浴槽側専用水栓 ◦ スリム納まり配管 ◦ スリムミラー ◦ シンプルミラー ◦ 縦型スリムミラー ◦ ボーダーフルミラー ◦ 横型ラインフレームミラー ◦ セミワイドミラー ◦ シャワーフック ◦ シャワースライドバー ◦ 握りバー兼用スライドバー B タイプ・握りバー兼用スライドバー ◦ クリアシェルフ ◦ クリアワイドシェルフ ◦ ライトシェルフ ◦ フラットトレイ ◦ ワイヤーシェルフ ◦ ワイヤーバスケット ◦ オートルーバー暖房換気乾燥機 リモコン ◦ バステレビ 16V 型 ◦ バステレビ 5V 型 ◦ タオル掛け A タイプ（ホワイト）・タオル掛け B タイプ（メタル） ◦ タオル掛け C タイプ（メタル） 設置_MR-X_分割【抜粋編】_001-010.indd 2 2017/11/28 16:58:46

3

取付設置のしかた

◦ ワイヤーハンガー ◦ 巻きフタフック ◦ 組みフタフック ◦ 組みフタ 3 点フック（ホワイト） ◦ 物干しバー ◦ 追焚 ◦ 機能商品　浴室内コントローラ

3

壁パネルの前加工70

◦ 補強木取り付け ◦ 水栓固定金具補強プレート取り付け ◦ 水栓固定金具取り付け ◦ 床パン壁載せ面への壁下パッキンはり付け

4

壁パネルの建て込み72

◦ スリム納まり配管の取り付け ◦ 壁の建て込み ◦ 浴槽の設置 ◦ 給水・給湯裏配管と壁出し金具の接続 ◦ エプロンせきカバーの取り付け

4. ドア枠の取り付け

1

2 枚折りドア・スイングドア・

ライトインドア79

◦ ドア枠のレベル出し ◦ ドア下のシーリング材充てん ◦ ドア下枠のパッキンはり付け ◦ ドア枠の取り付け ◦ 縦枠の固定 ◦ ドア下枠前カバーの取り付け ◦ ドア横小壁の取り付け

2

2 枚引き込戸83

◦ ドア枠の組み立て ◦ ドア枠のレベル出し ◦ ドア下のシーリング材充てん ◦ ドア下枠のパッキンはり付けとドア枠の取り付け ◦ 縦枠の固定 ◦ 下枠レール・下枠前カバーの取り付け

5. 天井の設置

1

天井組み立て前の作業86

◦ 天井養生フィルム取り外し ◦ 換気グリル取り付け

2

フラット天井の組み立て86

◦ ジョイントボックス取り付け

3

壁と天井の仕上げ87

◦ 壁パネルの目地打ち込み ◦ ドア上小壁の取り付けと仕上げ ◦ ドア横小壁の取り付けと仕上げ ◦ 天井回し縁取り付け

6. 浴槽の設置

1

浴槽の据え付け91

◦ 浴槽据え付け前作業 ◦ 浴槽バックハンガー取り付け

2

浴槽目地の取り付け（打ち込み目地）92

◦ 長手用目地の取り付け ◦ 短手用目地の取り付け ◦ コーナー用目地の取り付け ◦ 浴槽目地取り付け後のシーリング材充てん

7. 浴槽周辺部材の取り付け

1

エプロンの取り付け95

◦ エプロン水返し取り付け ◦ エプロン支持具取り付け ◦ エプロン取り付け 設置_MR-X_分割【抜粋編】_001-010.indd 3 2017/11/28 16:58:46

4

8. カウンターの取り付け

1

オーバルカウンターの取り付け97

◦ カウンターの取り付け前の作業 ◦ カウンター天板の取り付け ◦ 下カバーの取り付け

2

縦型ラインフレーム収納の取り付け 98

◦ 縦型ラインフレーム収納の取り付け ◦ ミラーの取り付け ◦ 水栓化粧パネルの取り付け

9. カウンター水栓の取り付け

1

ライトタッチ水栓の取り付け 102

◦ ライトタッチ水栓の取り付け

2

スクエア壁付水栓の取り付け 102

◦ スクエア壁付水栓（KF850）の取り付け

3

ワイドスクエア壁付水栓（KF3050）

の取り付け 103

◦ ソケットと本体の取り付け ◦ ソケットカバーの取り付け ◦ シャワーホースの接続 ◦ ステッカーの貼り付け

10. ドアの取り付け

1

2 枚折りドア 104

◦ ドア本体の取り付け

2

スイングドア・ライトインドア  104

◦ サムターンとコインロックの取り付け ◦ 枠の取り付け確認

3

2 枚引き込戸 105

◦ 戸袋パネルの取り付け ◦ 取っ手・サムターンの取り付け

11. 器具の取り付け

1

天井周辺器具 106

◦ 照明（オプション）の取り付け

12. 仕上げ・清掃・検査

1

最終仕上げ 107

◦ ラベルはり付け ◦ シーリング材の準備 ◦ その他のシーリング材充てん指定個所

2

最終チェック・清掃と後片付け  108

◦ 清掃と仕上げ ◦ 通水（排水）チェック ◦ 最終チェック

13. 付録

1

スイングドア用ドア外タオル掛けの

標準取り付け位置 109

◦ スイングドア用ドア外タオル掛けの標準取り付け位置

取付設置後のチェック 裏表紙

設置_MR-X_分割【抜粋編】_001-010.indd 4 2017/11/28 16:58:46

5

安全上のご注意

照明器具

必ず守る ・グロメットは確実に取り付ける 確実に取り付けないと、火災や感電の原因となります。 ・電球を覆っている保護カバーは、器具取り付け時に必ず外す 保護カバーを付けたまま点灯させると、火災 の原因となります。

壁

必ず守る ・壁パネルの開口やジョイナーを切断する際は、 必ず保護メガネなど保護具を着用して作業を行う 飛び散った切りくずが目に入ってけがをする おそれがあります。

必ずお守りください

警告

「死亡や重傷を負うおそれがある内容」です。

全体的なこと

アース線接続 ・アース工事は、電気設備技術基準に関連する法令・規制などに従って、必ず「電気工事士」によるD種（第三種） 接地工事を行い、漏電ブレーカを設置する 誤った工事を行うと、故障や漏電のときに感電する原因となります。 禁 止 ・電気機器の配線に付属部品の固定ねじで傷を付けない 傷が付くと、火災や漏電の原因となります。 分解禁止 ・商品の改造や仕様変更は絶対にしない 商品の改造や仕様変更は事故の原因となります。 必ず守る ・本説明書は、バスルームの本体取付・設置と関連工事（建設 工事）である大工工事、電気工事、ガス配管工事、配管（給 排水）工事、建具工事などを区別して説明しています。 建設工事は、関連する法令、規定に従って法的有資 格者による工事が必要になります。 流通業者（販売店）を通して「本体の取付・設置」 を行う場合は、「建設工事部分」と「バスルームの本 体取付・設置」を区別して行ってください。 ・電気工事・水道工事は、関連する法令・規制に従っ て、必ず「有資格者」が行う 火災、感電、水漏れの原因となります。 ・開口部のバリ取りは確実に行う バリ取りをしないとけがや水漏れの原因となります。 ・暖房換気乾燥機・換気扇・照明器具・ミラー・握り バー・混合水栓などの付属部品は、取付設置説明書 に従い、指定位置に確実に取り付ける 思わぬ事故や故障の原因となります。 ・電気機器は、その機器の定格電圧で使用する 定格電圧以外で使用すると火災・感電の原因となります。 ・電気接続の際は、使用電線のサイズ、本数と圧着部 のサイズとが適切な組み合わせになっていることを 確認する また、そのサイズに合った専用工具で締める 適切な組み合わせになっていなかったり、専用工具 以外で締め付けると、火災の原因となります。 ・結線は緩みのないように確実に接続する 過熱・火災の原因となります。

■誤った取付設置をしたときに生じる危害や損害の程度の区分についてはバスルームの取付設置

説明書【本体編】に記載の「安全上のご注意」をご覧ください。

設置_MR-X_分割【抜粋編】_001-010.indd 5 2017/11/28 16:58:48

6

注意

「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。

エプロン

必ず守る ・ねじは、必ず手回しドライバーで固定する 電動ドライバーでねじを固定するとねじが空 回りして確実に固定フランジの取り付けがで きなくなり、水漏れの原因となります。 ・エプロンせきカバーは正しく取り付ける 正しく取り付けないと、エプロンがはまりに くいなどの原因になります。 ・エプロンせきカバー周囲のシーリング材充てん は確実に行う 守らないと、水漏れの原因となります。 ・エプロン支持具（ラッチ）は指示どおりに正し く取り付ける 正しく取り付けないと、エプロンがはまりに くい、落下するなどの原因となります。

浴槽

必ず守る ・浴槽を据え付ける際に、ポップアップ排水栓の レリースや排水管を破損しないように注意する 破損すると、水漏れの原因となります。 ・水栓固定金具や裏配管の取り付けは、必ず専用 工具を使用する 専用工具を使用しないと、部材などが破損し て水漏れの原因となります。 ・浴槽バックハンガーは、取り付け指定位置に確 実に取り付ける 確実に取り付けないと、使用中にはずれたり してけがの原因となります。

浴槽・カウンター

禁 止 ・浴槽やカウンターなどに乗って作業をしない 足を滑らせ、けがをするおそれがあります。

床・浴槽

禁 止 ・床や浴槽の端には乗らない バランスを崩して転倒し、けがをするおそれ があります。

天井

禁 止 ・天井パネルへのパッキンはり付け後は、パッキ ンを下にして置かない パッキンが破損して、水漏れの原因となります。 必ず守る ・シーリング材充てんは天井パネル連結部に合わ せて確実に行う 確実に施されていないと、水漏れの原因とな ります。 ・天井パネルの外周部を、壁パネルの立ち上がり 部の外側にかぶせるように載せ、ねじにて仮 固定する 落下し、けがや破損のおそれがあります。

全体的なこと

禁 止 ・重量物は一人で運ばない 一人で運ぶと、けがをするおそれがあります。 ・ねじの締め付け後は、空回りさせないパッキンがねじ切れたり、ねじ山が破損し、締め付 け不良や水漏れの原因となります。 ・清掃時に、溶剤（シンナーなど）は使用しない 変色・変形やひび割れによる水漏れの原因となります。 必ず守る ・運搬や取付設置は必ず手袋をはめ、長袖などの作業 に適した服装で行う 守らないと、けがをするおそれがあります。 ・シーリング材充てんは指定個所に確実に行う 確実にシーリング材充てんしないと、水漏れの原因 となったり、補強合板が十分に固定されません。 ・工事に使う溶剤・洗剤・接着剤・その他薬品類は、 容器などに記載の注意表示に従って正しく使う 誤った使いかたをすると、人体に影響が出たり、部 品の損傷や劣化の原因になります。 ・専用工具の使用個所では、必ず専用工具を使用する 専用工具以外を使用すると、部材が破損し、水漏れ の原因となります。 ・ねじはまっすぐ垂直に締め付ける 斜めに締め付けると最後まで締め付けられず、水漏 れの原因となります。 ・締め付けリングはドリリング皿タッピンねじで確実 に固定する ねじ固定をしないと、緩みにより水漏れしたり、落 下してけがをするおそれがあります。 設置_MR-X_分割【抜粋編】_001-010.indd 6 2017/11/28 16:58:48

7

照明器具

必ず守る ・照明カバーは確実に取り付ける 守らないと落下し、けがをするおそれがあり ます。

握りバー

必ず守る ・握りバーの裏補強は確実に行う 確実に行わないと、落下事故の原因となります。 ・握りバーの取付座は正しい向きに取り付ける 握りバーが外れて、けがの原因となります。 ・握りバーの受け具は正しい向きに取り付ける 握りバーが外れて、けがの原因となります。

壁

禁 止 ・目地の再利用は絶対にしない 破損や潤滑剤の付着などにより、水漏れの原因となります。 必ず守る ・シリコンバックアップ材の取り付けを確実に行う 水漏れの原因となります。 ・パネルに開口がある場合は必ず裏補強する ・開口が2枚のパネルに渡るときは、2枚のパネルとも 裏補強する 裏補強を行わないと、窓枠が十分に固定されず、水 漏れのおそれがあります。 ・平目地の上下の形状を確認し、目地と壁パネルの下 端を合わせ、必ず下から上へ打ち込む すき間が大きくなり、水漏れの原因となります。 ・床ブロックは必ず所定の位置に取り付ける 必要な個所にブロックを取り付けなかったり、誤っ て取り付けると、壁パネルが倒れて、けがをするお それがあります。 ・コーナージョイナーを取り付けるまで、壁パネルは 自立しないので、壁パネルを手で支えておく 壁パネルが倒れて、けがをするおそれがあります。 ・コーナー上ブロックは確実にはめる コーナーブロックが外れると、壁パネルが倒れて、 けがをするおそれがあります。 ・壁パネルとジョイナーは、しっかり支えてブロック を取り付ける しっかり支えないと、壁パネルが倒れて、けがをす るおそれがあります。 ・鋼板用樹脂アンカー（白）を使用して取り付ける 確実に行わないと、落下事故の原因となります。 ・目地を取り外した後、新しい目地を挿入する場合 は、壁パネルに付着した潤滑剤を、十分にふき取る 目地に潤滑剤が付着すると、目地が破損し、水漏れ のおそれがあります。 ・潤滑剤を噴きつけた目地は、たとえ外観に問題のな い場合でも、再使用しない 目地に潤滑剤が付着すると、目地が破損するおそれ があります。

注意

「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。

ミラー

禁 止 ・ミラーの落下防止金具の解体は絶対にしない 落下して、けがをするおそれがあります。 必ず守る ・ミラー裏面の両面テープのはく離紙は、必ずは がす はがさないと、ミラーが落下してけがをする おそれがあります。 ・ミラー受け具は確実に固定する ずれていたり曲がっていると、ミラーが落下 してけがをするおそれがあります。

FIX 窓

必ず守る ・FIX窓の取り扱いは必ず2人で行う 一人で行うと、けがの原因となります。 ・FIX窓の表面の梱包用段ボールは、建て込み後 に外す 建て込み前に外すと、中のガラスが抜けて、け がの原因となります。 ・FIX窓の仮置きの際は、正しい向きで立て掛ける 誤った向きに立て掛けると、パッキンが破損 して水漏れの原因となります。 設置_MR-X_分割【抜粋編】_001-010.indd 7 2017/11/28 16:58:49

8

浴槽パン

禁 止 ・シーリング材を架橋ポリエチレン管に付着させない シーリング材の成分が架橋ポリエチレン管を侵 食してひび割れし、水漏れの原因となります。 ・点検口ふたを踏まない 点検口ふたが破損して、水漏れの原因となります。 ・浴槽床パンの据え付け時に、洗い場床パンのト ラップにぶつけない トラップが破損して、水漏れの原因となります。 必ず守る ・アジャスター調整穴の周囲を清掃する ごみなどが付着したままキャップをすると、 水漏れの原因となります。 ・浴槽床パンの上で作業したり、脚立などを置く 際は、開口・凹凸部に注意する 足を踏み外したり、脚立が倒れてけがをする おそれがあります。 ・先行シーリングは確実に行う 守らないと、水漏れの原因となります。 ・防水テープの接着面は汚さない。汚した場合は リグロインで拭き取る 守らないと、テープの接着が弱くなり、水漏 れの原因となります。 ・防水テープはしわにならないようにはり付け る。はり付け後はテープ全面を押さえつけ て、接着面に空気だまりなどないようにする 守らないと、テープの接着が弱くなり、水漏 れの原因となります。 ・アジャスターキャップなどにがたつきのないこ とを確認する 確実に取り付けないと、水漏れの原因となり ます。

混合水栓

禁 止 ・メンテナンスカバーを踏まない メンテナンスカバーが破損して、水漏れの原 因となります。 必ず守る ・混合水栓は、ニップルにシールテープを7～8 回巻いてねじ接続する シールテープを巻かないと、水漏れの原因と なります。

壁・床

必ず守る ・壁・床などのシーリング材充てんは、シーリン グ材で確実に行う 水漏れにより家財を汚したり腐らせる原因と なります。 ・壁下パッキンは、水返しに合わせて、正しい位 置にはり付ける 守らないと、水漏れの原因となります。

排水トラップ

禁 止 ・排水トラップを締め付ける際にトラップ締付工 具の下端でトラップ底を傷付けない トラップが割れると、水漏れの原因となります。 ・トラップのねじ込み部分およびUパッキンに は、シーリング材を使用しない トラップや U パッキンが変形し、水漏れの原 因となります。 必ず守る ・排水トラップのUパッキンは、正しい向きで取 り付ける 守らないと、水漏れするおそれがあります。

注意

「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。

洗い場床パン

禁 止 ・床パンコーナー部のパッキンは、重ねばりしない 壁パネルと壁パネルの目地高さなどが合わな くなります。 必ず守る ・パッキンは床パンの指定位置に合わせて、確実 にはり付ける 確実にはり付けないと、水漏れの原因となり ます。 設置_MR-X_分割【抜粋編】_001-010.indd 8 2017/11/28 16:58:49

9

注意

「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。

ドア

禁 止 ・ターンナットは重量物を固定しない 落下によるけがの原因になります。 必ず守る ・下枠パッキンが、正しく取り付けられていることを 確認する パッキンが外れていると、水漏れの原因となります。 ・外したドアは、上下逆さにして縦置きする ドアの下部・縦部のエアタイト材（パッキン）が損 傷すると、水漏れの原因となります。 ・ドア下枠と床パンとの間にすき間ができないよう、 押し込んで確実に取り付ける すき間があると、水漏れや壁パネルとの段差が生じ る原因となります。 ・ドア横小壁は、床パンとの間にすき間ができないよ う、押し込んで確実に取り付ける すき間があると、水漏れや壁パネルとの段差が生じ る原因となります。 ・ドアの下枠は必ず水平になるよう取り付ける 傾きがあると、水漏れや走行不良の原因となります。 ・穴隠しキャップはドア枠ねじ穴に確実にはめる 取り付け忘れや不備があると、水漏れの原因となります。 ・ラッチの確認・調整は必ず行う ラッチがずれたまま使用すると、水漏れの原因とな ります。 ・ドア吊り込みは、上下の回転部品を正しくセットする 正しくセットしないと、ドアがはずれ、けがをする おそれがあります。

配管・混合水栓

禁 止 ・配管は急角度に曲げない 配管に亀裂が入って、水漏れの原因となります。 ・放り投げなど、外面に変形を起こすような取り扱い はしない ・継ぎ手は絶対に分解しない 必ず守る ・継ぎ手部分での無理な曲げ配管をしない 配管に亀裂が入って、水漏れの原因となります。 ・継ぎ手内部に異物が入らないように保管する 　また、直射日光が当たる場所や有機溶剤を扱う場所 で保管しない ・排水管の接続は、排水トラップと浴槽排水管の両側 全周に接着剤を塗布し、根元までしっかり差し込む 守らないと、水漏れの原因となります。 ・締め付けリングのねじ固定は水平の位置で固定する 水平位置で固定をしないと、キリ加工時に配管を傷 つけ、水漏れの原因となります。 ・給水・給湯配管を正しく接続する 逆に接続すると、高温の湯が出てやけどの原因にな ります。 ・排水管の接続は、浴槽側と排水管の両側全周に接着 剤を塗布し、根元までしっかり差し込む 守らないと、水漏れの原因となります。 ・給水・給湯管、排水管、混合水栓は確実に接続する 確実に接続しないと、水漏れの原因となります。 ・パッキン類がよじれないようにナットを締め付ける パッキン類がよじれると、水漏れの原因となります。

※商品を開梱したら外観に損傷がないことをご確認ください。

　（取り付け済商品の損傷は、保証対象外となりますので、取り付け前に必ずご確認ください。）

設置_MR-X_分割【抜粋編】_001-010.indd 9 2017/11/28 16:58:49

10

改 訂 年 月 No. 内　　　　　　容 ペ ー ジ 2017 年 1 月 1 初版 ― 2017 年 11 月 2 【コントローラ】取り付け穴開口位置追加 69

改訂履歴

設置_MR-X_分割【抜粋編】_001-010.indd 10 2017/11/28 16:58:49

追焚釜接続位置図

●追焚穴加工位置

・‌‌壁貫通穴開口は、ユニッ トバスのサイズや浴槽の 種類に関わらず共通です。

■壁貫通穴開口

500 225 100 UBFL 2- φ30 （壁穴加工）

■追焚配管接続アダプター

〈パナソニック製　エコキュート用〉

浴槽厚み∼20mmまで 64.5 R1/2 46 3.5 φ90 25 66 16.5 G381 浴槽厚み：20mmまで 浴槽穴径：φ50mm

〈その他の給湯機用〉

浴槽最大厚み15mmまで 13.3 54.5 浴槽厚み：15mmまで 浴槽穴径：φ50mm 52R1/2 42 12.2 φ82.5 30 ・浴槽穴開口は浴槽種類、サイズによって異なります。

■浴槽穴開口

・配管タイプや経路によって現場毎に、合成木の位置は調整ください。 ・貼付面は完全なフラット面ではありません。 ▼ 配管用穴2-φ30（水栓側） 循環金具用穴φ50 配管用穴2-φ30（対面側） ▼

〈ストレート浴槽の場合〉

565 b 釜穴φ50 154 a UBFL 浴槽 設置面 サイズ a b 1620 428 370 1418 432 370 1416 432 370 1317 432 370 1218 432 373 1216 436 373 1116 436 373 ・参考 UBFL 50 a a 配管支持合成木貼付位置 100 100 サイズ a 1600 800 1400 700 1300 650 1200 600 1100 550 ・配管タイプや経路によって現場毎に、合成木の位置は調整ください。 ・貼付面は完全なフラット面ではありません。 配管用穴2-φ30（水栓側） 循環金具用穴φ50 配管用穴2-φ30（対面側） ▼ ▼

〈弓形浴槽の場合〉

a 373 釜穴φ50 154 UBFL 浴槽 設置面 サイズ a 1620 428 1418 432 1416 432 1317 432 ・参考 UBFL 50 a a 配管支持合成木貼付位置 100 100 サイズ a 1600 800 1400 700 1300 650

11

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 11 2017/11/28 16:59:51

１ トラップ取り付け高さ・ドア納まり

（本体編：22ページ）

沓ずり ＵＢ内寸面 ＵＢＦＬ 脱衣場 ＦＬ 標準 高さ ： １ ８ ９〈１ ９ ７〉 標準 高さ ： １ ７ ７ 標準 高さ ： １ ８ ６〈１ ９ ４〉 21.5 15 〈23〉 24 〈32〉 ドア載せ面 洗い場床パン 9〈17〉 3 12  ４６（２枚折りドア・スイングドア）  ４９（ライトインドア） １１６（２枚引き込戸） ＣＯＮ天

●ドアの納まり

・バスルームの内寸および外寸については、本体編17～18ページの「躯体スペースの確認」を参照ください。 ・〈　〉内寸法は２枚引き込戸の場合です

アジャスターボルト CON天～UBFL CON天～脱衣場FL CON天～沓ずり 標準高さ 177 186〈194〉 189〈197〉 +10mm 187 196〈204〉 199〈207〉 +20mm 197 206〈214〉 209〈217〉 +30mm 207 216〈224〉 219〈227〉 +40mm 217 226〈234〉 229〈237〉 +50mm 227 236〈244〉 239〈247〉 +60mm 237 246〈254〉 249〈257〉 +70mm 247 256〈264〉 259〈267〉 +80mm 257 266〈274〉 269〈277〉

1. 取付設置前の準備

1

_{取付設置前の準備}

本文中の図で記載のないものは、すべてR勝手の例です。L勝手は本図と対称になります。

取付設置のしかた【抜粋編】

必ず本体編と併せてお読みください。

12

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 12 2017/11/28 16:59:52

２ トラップと排水フレキ管の接続

（本体編：27ページ）

【排水管の取り出し例】

・排水管の取り出し方向には、下図の3タイプがあります。 ※‌排水フレキ管接続は、排水管の芯ずれ幅を10mm以内に取り付ける。 ・‌床パンのトラップ取り付け位置ずれを10mm以内に調整してくだ さい。 10 （使用条件）芯ずれ幅：10mm以内 ①接着剤を塗布する。（内面側→外面側の順） ・塩ビ管接着剤（青色着色）は接続部の全周からはみ出す程度に塗布してください。 ②確実にまっすぐに挿入する。 ③そのまま30秒以上保持する。

取付設置上のお願い

7 接着に関しては塩ビ管接着剤の使 用方法に従い取付接続ください。

注意

必ず守る 7 トラップ差込み口および、排水フレキ管・VP管差し込み部・ 雑排水管差し込み部に塩ビ管接着剤を、各両面全周塗布する （水漏れの原因となります。） ※‌トラップの取り付け方法については、本体編48ページを参照してください。 ※排水フレキ管を使用する際には、下記の点に注意してください。 1．‌配管の流れ勾配は、確保されているか。（排水フレキ管の部分は、特に逆勾配に注意してください。） 2．‌排水フレキ管と既存の配管との接続部に、高さ調整用のスチレンボートが、固定されているか。 3．各接続部は、確実に接続されているか。 4．配管取り付け後に、接続部より水漏れはないか、確認する。

〈ストレートタイプ〉

〈エルボタイプ〉

〈エルボ×2個タイプ〉

浴槽側 洗い場側 既存の 配管へ 排水フレキ管 既存の 配管へ エルボ 101 A寸法 280 219 1218・1317・1418・1620サイズ 1116・1216・1416サイズ 浴槽側 洗い場側 既存の 配管へ 排水フレキ管 エルボ A 浴槽側 洗い場側 ※1620サイズ以外の場合のみ ※1620サイズの場合のみ 排水フレキ管 排水フレキ管 既存配管へ トラップ 接着剤は の順で塗布する 内面側 外面側 外面側 内面側 の順で塗布する 接着剤は

13

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 13 2017/11/28 16:59:53

３ 排水フレキ管、排水勾配の確保

（本体編：28ページ）

① 排水トラップ取り付け高さを確認し、排水フレキ管の勾配が1/50以上確保できるようにスチレンボードを調 整して取り付ける。 ・排水フレキ管の端部（ソケット部）にスチレンボ－ドを取り付けテープで固定してください。 サイズ A寸法 B寸法 1620 15 45 1418・1416 1317・1218 19 49 1216・1116 23 53 サイズ A寸法 B寸法 1620 15 46 1418・1416 1317・1218 19 50 1216・1116 23 54

〈ストレートタイプ〉

浴槽側 洗い場側 排水フレキ管 ※1620サイズ以外の場合のみ

〈エルボタイプ〉

〈エルボ×2個タイプ〉

101 a寸法 280 219 1218・1317・1418・1620サイズ 1116・1216・1416サイズ 浴槽側 洗い場側 排水フレキ管 a 浴槽側 洗い場側 ※1620サイズの場合のみ 排水フレキ管

スチレンボ−ドを

テープで固定

スチレンボ−ド UBFL ＣＯＮ天 トラップ端面 既存配管 勾配：１／５０ 177 B 122 A 既存配管 勾配：１／５０ トラップ端面 ＣＯＮ天 UBFL 177 122 A B 40

スチレンボ−ドを

テープで固定

14

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 14 2017/11/28 16:59:54

１ 床パン据え付け高さとアジャスターボルトの確認

（本体編：31ページ）

①アジャスターボルトの長さを確認し床パンに取り付ける。 ・本図はR勝手を示し、L勝手は本図と対称とするが、×部の位置は対称としない。 ・本説明はアジャスターボルト（標準高さ）の場合を示す。アジャスターボルト（標準高さ）以外の場合は、「各寸法」＋「高さアップ分の寸法」となります。

【ボルト位置】※本図は上から見た図です。

② 周囲のアジャスターボルトは床パン据え付け時にレベル調整し、洗い場中央部およびゴムキャップ取り付け 部のアジャスターボルトは壁・天井組み立てあとの床パン固定のときに調整する。 ・床パン中央のアジャスターボルトが、カタカタと床鳴りしないようにしてください。 取付設置図より床据え付け高さ（ユニットFL）を求める　UBFL=177mm（沓ずり高さ=189㎜） サイズ アジャスタ－ボルト_{据え付け寸法} 取り付け_参考図 品　番 ボルト長さ（‌ L ‌）と本数/1室 1620 CON天 + 177 下図参照 RSJ9GVA4301S ●L=230：2本　◎L=150：7本_{×L=130：1本　▲L= 80：2本 計12本（ナット付き）} 1116・1216・1317 1416・1418 RSJ9GVA4311S ●L=230：2本　◎L=150：5本×L=130：1本　▲L= 80：2本 計10本（ナット付き） 1218 RSJ9GVA4321 ●L= 70：4本　◎L=130：6本 計10本（ナット付き） ◎ ◎ ● 壁載せ面 〈浴槽側〉 _{〈洗い場側〉} CON天 UBFL 沓ずり L＝70 L＝130 （ゴムキャップ付き） L＝130 ドア枠 217 ₁₈₉ 12 177 37 116.2 113 20 20 BR勝手 AR勝手 BR勝手 AR勝手 BR勝手 AR勝手 × ●L＝230 _{（ゴムキャップ付き）}L＝130 ◎L＝150 UBFL 沓ずり 壁載せ面 CON天 〈浴槽側〉 _{〈洗い場側〉} ドア枠 145 20 20 90 ₁₀₀ 177 12 189 217 ▲ A 10.5 4.5 _A A： 25 ゴムキャップ付き ゴムキャップ付き ゴムキャップ付き ゴムキャップ付き ゴムキャップ付き ゴムキャップ付き

〈1218サイズ〉

〈1620サイズ〉

〈1116・1216・1317・

1416・1418サイズ〉

〈1620サイズ〉

※1620サイズ用 薄ロックナットで  調整してください。 1620サイズ用 薄ロックナット

〈1116・1216・1317・

1416・1418サイズ〉

サイズ 1418・1416・1317 A寸法 41 1216・1116 49 A寸法 ： 25

2. 床の設置

1

_{床パン（洗い場パン・浴槽パン）の設置}

本文中の図で記載のないものは、すべてR勝手の例です。L勝手は本図と対称になります。

15

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 15 2017/11/28 16:59:55

２ 位置出し

（本体編：32ページ）

３ 床パンレベル調整

（本体編：32ページ）

① 床パン外面を基準にユニット返り墨ま での位置出し（寸法調整）を行う。 ※‌位置出しは、長辺、短辺の二面で行い、 位置出し後、建具取り出し部の位置出し を最終確認してください。

取付設置上のお願い

7 床パンにはり付けた養生フィルム は、引き渡し直前まで外さないよう お願いします。 基準面（床パン外面） ユニット返り墨 ユニット内寸 床パン 100 84 16 ユニット返り墨 建具取り付け ① 陸墨を墨基準として、レベルの設置高さ寸法Ⓑを測定する。 ② レベル出し基準面から、レベルの設置高さの寸法： 4点（X1 X2 X3 X4）を測定し、床パンを4隅のアジャス ターボルトで高さを調整しロックナットを固定する。 ③4隅以外のアジャスターボルトを仮設置する。 ・この部分は、壁パネル設置後に調整します。

取付設置上のお願い

7 床パンレベル～位置出しの～基準となる陸墨、 ユニット返り墨は事前に必ず確認し、あわせて 取付設置図の納まり寸法も確認してください。 （確認せずに取付設置すると、建築仕上げができ なくなるおそれがあります。） 床パン UBFL レベル出し基準面 ② ＣＯＮ天 ＝陸墨 （通常＝１０００） レベル高さ 陸 墨 ① 沓ずり ロックナット アジャスター_ボルト 12 ４点測定 測定値 ： （

＝

＝

＝

） ＝

A

＋

B

−

Ⓗ

高さ調整の計算式

Ⓗ ＝   ＋ ⑳

ユニットFL Ⓗ 寸法の求めかた ：

FL

レベル出し基準面の高さ寸法

Ⓑ

Ⓐ

Ⓗ

⑳

FL

X1 X2 X3 X4

X1

X2

X3

X4

X1 X2 X3 X4 ４隅のアジャスターボルト

アジャスター

ボルトを仮設置

※上図は 　‌1418サイズAR勝手 を示す。

〈1218サイズの場合〉

洗い場側、浴槽側どちらも建て起こしながら調整する。

〈1218サイズ以外の場合〉

16

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 16 2017/11/28 16:59:56

④ 壁パネル設置後に床パンと壁パネル下端の隙間が、ほぼ均一（2mm～4mm）になるように仮設置したアジャ スターボルトを調整する。 ⑤ドア取り付け部は、レベルが水平になるように調整する。 ⑥仮設置部のロックナットを固定する。 ・ただし、ゴムキャップ付き、もしくはゴム板敷きアジャスターボルトのロックは床固定のときに行います。

取付設置上のお願い

〈排水フレキ管標準取り付けの場合〉

7 ⒷⒸのアジャスターボルトは壁・天井組み立て後ト ラップを取り付け前に（排水フレキ管を曲げてトラッ プを避けて）トラップ開口穴部より調整してください。 ※Ⓒのアジャスターボルトがカタカタと床鳴りしな いようにしてください。 ※床パン成形品のA勝手長手方向の製品の水平がで ていない場合はⒷのアジャスターボルトを突き上 げて調整してください。

〈トラップ～VP管直接接続の場合〉

7 壁・天井組み立て後の調整ができませんので、床 据付時にA勝手長手方向の水平出しを行ってくだ さい。 7 床パン成形品のA勝手長手方向の水平出しが困難 な場合は 部を押えてⒷのアジャスターボルトを 突き上げて水平出しを行ってください。 ２ｍ ｍ程 度 ２ｍ ｍ程 度 ２ｍ ｍ∼ ４ｍ ｍ程 度 _壁パネル 壁パネル 床パン 壁パネル下端 壁パネル 床パン ドア取り付け部

壁パネル

設置後に

調整

ドア取り付け部の左右のレベルを確認する。

水平器

Ⓑ

Ⓒ

水準器 A勝手 長手方向

Ⓑ

水準器 A勝手 長手方向

17

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 17 2017/11/28 16:59:58

４ 浴槽パンへの給水・給湯・追い焚き配管用の穴加工

（本体編：34ページ）

配管ブーツ式配管床立ち上げの場合

取付設置上のお願い

7 穴開口の際の芯ずれをなくすために、ホールソー穴加工の前にφ3～4のキリで下穴を開口してください。 7 追い焚き管用の穴開口は、追い焚きの有無をご確認のうえ行ってください。 7 ドリルガイドは床パン短辺の両側にあります。L勝手、R勝手をご確認のうえ開口を行ってください。 7 床パンの穴開口は、φ32のホールソーを用いて、必ず床パンの両面から行ってください。（床パン の片面のみから貫通させようとすると、床パンを傷めるおそれがあります。） 浴槽パンに、給水・給湯管と（追い焚きがある場 合のみ）追い焚き管用のφ32穴を開口する。 （‌給水・給湯管のみの場合、計2か所、追い焚き がある場合は計4か所） ・キリで浴槽パン表面にある黒いケガキ線に従い 穴を開けてください。 黒いケガキ線

φ32

追い焚き管用 給水管側 給湯管側 （図はR仕様を示す）

〈スリム納まりの場合のみ（配管床立ち上げ）〉

スリム納まりの場合、給水・給湯・追い焚き配管の敷設には、2種類あります。

■配管ブーツ式

　配管床立ち上げの場合

（18～20ページ参照）

■水栓固定リング式

　配管床立ち上げの場合

（21～23ページ参照） 配管貫通ブーツ 配管位置 配管位置 ① 浴槽パン「表面」の黒い十字の ケガキ線に対し、φ3～4のキリ で下穴を開口する。 ② ホールソーを使用して「裏面」か ら厚みの半分程度まで開口する。 ・穴貫通は浴槽パンの表側から行 います。 ③ 残りの厚み半分を「表面」から 貫通させる。 表面 洗い場パン接続側 ホールソーφ32

必ず表面

から貫通

裏面 洗い場パン接続側 ホールソー

φ32

裏面 表面 床パン

半分まで

加工する。

18

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 18 2017/11/28 16:59:59

５ 浴槽パン据付前の作業

（本体編：35ページ）

配管ブーツ式配管床立ち上げの場合

６ 給水・給湯裏配管の敷設

（本体編：36ページ）

配管ブーツ式配管床立ち上げの場合

① 浴槽パンの開口穴に対し、「配管押さえ金具」を テンプレート代わりに浴槽パンにビス穴位置を ケガく。（12か所） 浴槽パン 配管押さえ金具 ② ①のケガキに対し、下穴を開口する。（φ5、 12か所） ③浴槽パンに床裏金具を取り付け。 　（スリムヘッド小ネジM４×20で固定） ※必ず手回しドライバーで取り付けてください。 スリムヘッド小ねじ M4×20 床裏金具 ① 配管を引き込みながらパン設置。 浴槽床パン ② 必要に応じて、架橋ポリエチレン管の断熱材を カットする。 断熱材 架橋ポリエチレン管

断熱材を

カット

③樹脂管13Aを使用の場合は、配管ブーツ先端をカッ トする。 ・樹脂管10Aの場合は、カット不要です。 配管ブーツ

13A樹脂管の

場合は、

この溝に沿って

カットする。

④架橋ポリエチレン管のまわりにポリエチレンシート を巻く。 ポリエチレンシート

配管ブーツの先端カット部よりポリエチレン

シートが10∼15mm高くなるように巻く。

配管ブーツ（大） 先端カット部

19

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 19 2017/11/28 17:00:01

配管ブーツ式配管床立ち上げの場合

配管ブーツ 配管押さえ金具 トラスタッピンねじ（パッキン、ワッシャー組み込み式） φ4×20

ここを結束バンドで

巻いて固定する。

ポリエチレンシート 10∼15mm程度はみ出すように ⑧以下の場所にシーリング材を塗布する。 ・配管押さえ金具周囲 ・トラスタッピンねじ頭 ・配管ブーツ上端とポリエチレンシートとの間

注意

禁 止 7シーリング材を架橋ポリエチレン管 に付着させない （シーリング材の成分が架橋ポリエチレン管を侵 食してひび割れし、水漏れの原因となります。） 必ず守る 7シーリング材充てんは指定個所に確 実に行う （確実にシーリング材充てんしないと、 水漏れの原因となります。） ポリエチレンシート シーリング材充てん 結束バンド 架橋ポリエチレン管

架橋ポリエチレン管に

シーリング材が付着しないよう注意

シーリング材 ⑤ 配管ブーツ・配管押さえ金具を配管に通す。 ⑥ 「ゴムパッキン」を通して「配管押さえ金具」、「配管ブーツ」を「床裏金具」に固定する。 （トラスタッピンねじ（２種）φ４×20で固定） ⑦ 配管にポリエチレンシート取付け後、結束バンドでブーツと配管を締め付ける。 断面図 配管ブーツ トラス タッピンねじ 配管押さえ金具 浴槽パン 床裏金具

20

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 20 2017/11/28 17:00:03

７ 浴槽パンへの給水・給湯・追い焚き配管用の穴加工

（本体編：38ページ）

水栓固定リング式配管床立ち上げの場合

浴槽パンに、給水・給湯管と（追い焚きがある場合のみ）追い焚き管用のφ30穴を開口する。 （‌給水・給湯管のみの場合、計2か所、追い焚きがある場合は計4か所） ・キリで浴槽パン表面にあるケガキに穴を開けてください。 裏面 洗い場パン接続側 裏面 表面 床パン

半分まで

加工する。

ホールソー

φ30

② 残りの厚み半分を表面から 貫通させる。 ① ホールソーを使用して、裏側から厚みの半分程度まで開口する。 ・穴貫通は床パンの表側から行います。 表面 洗い場パン接続側

必ず表面

から貫通

取付設置上のお願い

7 ガイドの芯ずれをなくすために、ホールソー穴加工の前にφ3～4のキリで下穴を開口してください。 7 追い焚き管用の穴開口は、追い焚きの有無をご確認のうえ行ってください。 7 ドリルガイドは床パン短辺の両側にあります。L勝手、R勝手をご確認のうえ開口を行ってください。 7 床パンの穴開口は、φ30のホールソーを用いて、必ず床パンの両面から行ってください。（床パン の片面のみから貫通させようとすると、床パンを傷めるおそれがあります。） ※浴槽パンを据え付ける前に、裏配管Aを穴に通しておいてください。

〈スリム納まりの場合のみ（配管床立ち上げ）〉

追い焚き 管用 給水管側 給湯管側 ガイド

φ30

（図はR仕様を示す）

21

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 21 2017/11/28 17:00:04

８ 給水・給湯裏配管の敷設

（本体編：40ページ）

水栓固定リング式配管床立ち上げの場合

① 配管点検口から手を入れて裏配管を引き上げ、浴槽パンに開口した立ち上げ用の穴に入れる。 ・浴槽パン脚の下にスタイロフォームなどを敷いて、浴槽パンを浮かせてください。 ② 締め付けリングを専用の締め付け工具で締め付ける。 裏配管 浴槽パン 断面図 浴槽パン _{洗い場パン} 裏配管 スタイロフォーム φ30 _{スベリパッキン} 締め付けリング パッキン 裏配管 床立ち上げ配管パッキン φ30 スベリパッキン 締め付けリング パッキン 裏配管 廻り止め防止金具

〈1218サイズ以外の場合〉

〈1218サイズの場合〉

切り欠きパッキン パッキン 締め付けリング 裏配管 ＵＢ外側 ＵＢ外側 のリブ 薄い 薄い 厚い ※取付け向きに注意!! スベリパッキン パッキン 床立上げ 配管パッキン パッキン 廻り止め金具 切り欠きパッキン 裏配管 締め付けリング ＵＢ外側 _{スベリパッキン} パッキン 納まり図 廻り止め 金具

薄い方を

「UB 外側のリブ」側

にして取り付ける

※ねじ固定は

不要

※ねじ固定は

不要

1218サイズと1218サイズ以外では、裏配管の取り付け方法が異なります。下記を参照し、

間違えないようにご注意ください。

22

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 22 2017/11/28 17:00:05

水栓固定リング式配管床立ち上げの場合

９ 連結部の前加工

（本体編：41ページ）

10 連結部の前加工

（本体編：42ページ）

１２１８サイズ床パンの場合

① 洗い場パンの連結部材の端に、シーリング材を塗 布する。（W：10mm、H：5mm程度） ※ 床連結部すき間に先行シーリングを行い、 確実にすき間を埋めてください。 床連結部すき間のシーリング材は、防水上、非 常に重要です。特に両端は低くなっているため、 シーリング材で確実にすき間を埋めてください。 ※ シーリング材が乾く（硬化する）前に、床 パンの連結を行ってください。 洗い場パン 連結部材 シーリング材 ④ 締め付けリングの周囲、内側、ねじ頭にシーリング材を塗布する。 ⑤通水検査（確認）を行う。

注意

必ず守る 7 シーリング材充てんは必ず行う （シーリング材充てんを行わないと、水もれの原因となります。） 7 取付設置後の通水検査（確認）は必ず行い、水もれがないことを確認する （取付設置後の通水検査（確認）を行わないと、水もれの原因となります。） シーリング材 締め付けリング 裏配管 締め付けリング シーリング材 ③ 締め付けリング固定後、がたつきが無いことを確認する。 ・裏配管を上下に揺すりながら、締め付けリング で固定してください。 ・締め付けリング固定後に、裏配管を再度揺す り、がたつきの無いことを確認してください。

上下に揺さ振る

A A寸法 7mm 2∼3mm 1218サイズ以外 1218サイズ 締め付けリング 裏配管

がたつきの無いこと

浴槽パン _{洗い場パン} 裏配管 ① 浴槽パンとの連結部に、パッキンをはり付ける。

注意

必ず守る 7 パッキンは床パンの指定位置に 合わせて、確実にはり付ける （確実にはり付けないと、水漏れ の原因となります。） パッ_キン はり 付け_位置

5mm程度余らせてカッター

などで切り落とす。

パッキン 洗 い 場側

10×10のパッキンを

平面に貼り付ける。

パッキンは、

床パンの端

から端まではる。

23

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 23 2017/11/28 17:00:06

11 浴槽パンの据え付け

（本体編：42ページ）

トラップ トラップの ねじ込み部分 トラップの ねじ込み部分 Ｕパッキン Ｕパッキン トラップ締め付け工具（別部材） 品番：ＧＶＲ７１０６ 締め付けリング 締め付けリング スベリパッキン スベリパッキン

この部分に

治具をはめる。

① 浴 槽 パ ン を 据え付ける。

注意

禁 止 7 浴槽パンの据え付け時に、洗い場パン のトラップにぶつけない （トラップが破損して、水漏れの原因とな ります。） 浴槽パン Uパッキン

据え付け前に、床パンの

穴にUパッキンをはめる。

②トラップを床パンに仮固定する。 ③浴槽側パンの位置合わせとレベル調整を行う。 ・浴槽パンと洗い場パン連結部の端が浮いていないか 確認してください。 ・アジャスターボルトの高さ調整の際は、トラップ穴 から手を入れて、アジャスターボルトを回してくだ さい。 ④トラップを床パンから取り外す。 浴槽パン 洗い場パン

両側の連結部

の壁を面一に

する

洗い場パンの

壁載せ面を基準

に位置合わせ

24

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 24 2017/11/28 17:00:07

12 浴槽側アジャスターボルト調整

（本体編：43ページ）

１２１８サイズ床パン以外の場合

13 床パンの連結

（本体編：44ページ）

１２１８サイズ床パン以外の場合

※浴槽側アジャスターボルト（2か所）は、 ユニット内から高さ調整してください。 ① アジャスターボルトの高さ調整をする。 ②ロックナットを固定する。 浴槽側 洗い場側

浴槽側

アジャスター

ボルト

高さ調整

すり割部

①

マイナスドライバー アジャスター ボルト アンギラス ロックナット

②

② 連結部壁載せ部分の裏側にアルミテープ（床小 物セットに付属）をはる。

取付設置上のお願い

7洗い場パンの上で、ねじを締め付けてください。 7浴槽パンの中央に乗って床パンの連結作業をしないでくだ さい。（浴槽パンが沈んで、連結部に段差が発生します。） 7電動ドライバーは、No.3のビットを使用してください。 （No.2を使用すると、ねじ頭がつぶれる恐れがあります。）

浴槽パンの中央部に

乗って作業しない

①浴槽パンと洗い場パンをワッシャーつき2種溝つきタッピンねじ（φ6×22）（ねじセットに付属）連結する。 　1418サイズ以下の場合：6か所、1620サイズの場合：8か所 ・‌両端のねじから順に固定してください。 ガイド穴 （工場加工済み）

③∼⑧

ワッシャーつき2種溝つきタッピンねじ φ6×22

①

または

②

①

または

②

両端から順に固定する

ねじ部全体に

シーリング材

を塗布する

シーリング材 床パン アルミテープ （床小物セットに付属） 断面図 アルミテープ

25

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 25 2017/11/28 17:00:09

１２１８サイズ床パン以外の場合

溝 マスキングテープ 洗い場パン マスキングテープ 浴槽パン シーリング材を注入し、

しっかり奥まで

注入する。

指でならす。 洗い場パン シーリング材 浴槽パン

取付設置上のお願い

7床パン分割面の防水テープはり付け面とシーリング材付着面 は、汚れがつかないようにご注意ください。また、汚れが付 着している場合は、リグロインなどで除去してください。 ③ 図のように、連結部にマスキングテープ（床小物 セットに付属）をはり付ける。 ・⑥の防水テープをはる時に接着面にシーリング材 が付かないようにするためです。 ⑤ マスキングテープをはがし、シーリング材がはみ だしている部分はウエスなどで拭き取る。 ⑥防水テープをはり付ける。 ・気泡が入らないように、指もしくはウエスなどで しっかり押さえてください。 ④連結部にシーリング材を注入する。 ・‌シーリング材注入の際は、しっかり押し込んでください。 ・‌シーリング材を充分に充てんさせるために、ゆっくり注入してください。 ・シーリング材注入後、指でなぞってください。

せきの所は、指で

押さえて折り込む

浴槽下スペーサー GN7810

立ち上がり部分は、気泡が入らないように

浴槽下スペーサーなどではり付ける

洗い場パン 防水テープ 浴槽パン 壁載せ面の凹部に 防水テープがなじむ ようにｔ＝1スペーサー で押し当てる

26

設置_MR-X_分割【抜粋編】_011-030.indd 26 2017/11/28 17:00:10

14 床パンの連結

（本体編：46ページ）

１２１８サイズ床パンの場合

② 連結部壁載せ部分の裏側にアルミテープ （連結ねじセットに付属）をはる。

注意

必ず守る 7 シーリング材充てんは指定個所に確 実に行う （確実にシーリング材充てんしないと、 水漏れの原因となります。）

取付設置上のお願い

7 壁載せ部分からはみ出たシーリング材は段差 が出ないようにふき取ってください。 7 この時点で、「9連結部の前加工」（23ページ） で行ったシーリング材充てんのはみ出した シーリング材を指でならしてください。

ねじ留め部分も浴槽据え付け前に

増し締めしてシーリング材充てんする。

シーリング材

シーリング材充てん後、段差が

ないようにシーリング材をふき取る。

シーリング材 ガイド穴 （工場加工済み）

両端から順に固定する

③∼⑥

①

または

②

①

または

②

ねじ部全体に

シーリング材

を塗布する

①浴槽パンと洗い場パンを2種溝つきタッピンねじ（φ4×30）（床小物セットに付属）連結する。（6か所） ・‌両端のねじから順に固定してください。 アルミテープ 床パン アルミテープ （連結ねじセットに付属） 断面図 ③ 床パンの連結部にシーリング材を塗布する。

27

単位：mm 設置_MR-X_分割【抜粋編】_011-030.indd 27 2017/11/28 17:00:11

15 アジャスターキャップ取り付け

（本体編：47ページ）

16 床パンとトラップの取り付け

（本体編：48ページ）

※‌浴槽側アジャスターボルト部（2 か所）に、アジャスターキャッ プを取り付けてください。 ・アジャスターキャップの取り付 けは、浴槽設置までに行ってく ださい。

注意

必ず守る 7 アジャスターキャップなどにがたつきのないことを確認する （確実に取り付けないと、水漏れの原因となります。） 7 アジャスターキャップの周囲にシーリング材充てんする （シーリング材充てんしないと、水漏れの原因となります。） アジャスター キャップ ブチルテープ アジャスター キャップ シーリング材 床パン アジャスター ボルト ロックナット アジャスターキャップ納まり シーリング材

セパレータ

をはがす。

アジャスターキャップの周囲

をシーリング材充てんする。

アジャスター キャップ ※‌トラップ取り付け穴からアジャスターボルトの調整など作業が必要な場合は、作業終了後に取り付けてください。

取付設置上のお願い

7 Uパッキンを取り付ける際、矢印のように外側へ押 し広げて取り付けてください。 （締め付けリングが、入りにくい場合があります。） 7 トラップ内にゴミおよび異物がないことを確認 してから取り付けてください。 （トラップ排水性能が低下します。）

注意

禁 止 7 トラップのねじ込み部分およびUパッ キンには、シーリング材を使用しない （トラップやUパッキンが変形し、 水漏れの原因となります。） 必ず守る 7 トラップ取り付けの際、Uパッキン（2か所）を、確実に取り付ける （Uパッキンを確実に取り付けないと、水漏れの原因となります。） 7 専用工具の使用個所では必ず専用工具を使用する （専用工具以外を使用すると、部材が破損し、水漏れの原因となります。） ①Uパッキンを床パンに取り付ける。 ② トラップを 床パンに 取り付ける。 トラップ トラップのねじ込み部分 トラップのねじ込み部分 Ｕパッキン Ｕパッキン トラップ締め付け工具（別部材） 品番：ＧＶＲ７１０６ 締め付けリング 締め付けリング スベリパッキン スベリパッキン トラップ取り付け穴 （穴＝小） Ｕパッキン Ｕパッキン トラップ取り付け穴 （穴＝大）

広げる

広げる

取付設置上のお願い

7 締め付けリングの周囲のチリが一定になるように、 コの字スペーサーなどを用いて締め付けてください。

28

設置_MR-X_分割【抜粋編】_011-030.indd 28 2017/11/28 17:00:12

17 水張りテスト

（本体編：49ページ）

バケツ 水張り＝１時間以上 水張りテスト用 密栓 バケツ 水張り＝１時間以上 水漏れ確認する個所 床パンとトラップ取り付け部 トラップ 水漏れ確認する個所 トラップと雑排水管接続部 水漏れ確認する個所 床パンとトラップ取り付け部 床パン 雑排水管 トラップ（裏面） 水漏れ確認する個所 通気管 トラップの接合部 洗い場側 フランジ 浴槽側 フランジ ② ※下記手順で水張りテストを行い、水漏れのないことを確認してください。 ・水張り時間、方法、場所などの詳細は件名ごとに打ち合わせ、決定してください。

【水張りテスト手順】

①ヘアキャッチと、封水筒を取り外す。 ②通気管の密栓以外の密栓を、図の位置に取り付ける。 ③通気管の先端が水没するまで、トラップに水を入れる。 ④通気管の先端に密栓小を取り付ける。 ⑤ トラップのフランジ部（洗い場側、浴槽側）が、水没するまでに水を張る。 ⑥1時間以上経過し、図の各部から水漏れのない事を確認する。 ・通気管部も確認してください。

取付設置上のお願い

7 通気管の先端の密栓小は通気管の先端が水没す るまで水を入れてから取り付けてください。 （通気管部分の水漏れ確認ができません。） ④密栓小 ②密栓大 ②密栓小 通気管 ①浴槽側  ヘアキャッチ ヘアキャッチ 封水筒 ①

29

設置_MR-X_分割【抜粋編】_011-030.indd 29 2017/11/28 17:00:14

18 封水筒・ヘアキャッチ取り付け

（本体編：50ページ）

①ヘアキャッチと封水筒を取り付ける。 ② 取付設置の完了後に、洗い場側排水トラップに付属 の締め付け完了シールをはる。

〈ささっときれい排水口の場合〉

7 ヘアキャッチの取っ手が下図の範囲で収まるよ う、取り付ける。 浴槽側 ヘアキャッチ 突起部を合わせる まわす ヘアキャッチ 封水筒 取っ手 １２０° カウンター側 洗い場側 ヘアキャッチ 浴槽側 締め付け完了シール 締め付け完了シール

すき間Aが均一になるよう

に調整して締め付ける。

A A

取付設置完了後に、トラップに付属の締め付け

完了シールを床パン側とまたがるようにしてはる。

取付設置上のお願い

7 締め付け完了シールは、必ずはっておいてくだ さい。

30

設置_MR-X_分割【抜粋編】_011-030.indd 30 2017/11/28 17:00:15

１ 浴槽バックハンガー・エプロン水返し

（本体編：54ページ）

※下図はR勝手の場合です。L勝手は本図と対称になります。 　下穴サイズはすべてφ2.8となります。

〈1116サイズ〉

２

_{器具取り付け穴開口位置図}

8−補強木 □１００×ｔ９ （裏面に貼り付け） 797 297 ７９７[Ａ勝手ドア幅１００Ｃ：８９７] 797 697.5 103 200 360 30 375 30 216.5 116.5 30 150.5 30 30 30 83.5 253.5 253.5 116.5 697.5 30 375 30 216.5 ８００[Ａ勝手ドア幅１００Ｃ：９００] 300 800 1100 800 699 405 233 436 133 283.5 283.5 100 167 133 699 405 233 1600 1600 壁下端 ▽ 壁下端 ▽ △ UBFL 22 壁パネル加工図 標準取付位置図

1

_{壁パネルの加工}

3. 壁の組み立て

取付設置上のお願い

部材によっては、・鋼板用樹脂アンカー（白）（GVRY238） ・ネオセライトパネル用フィッシャープラグ（グレー） の2種が付属されている場合がありますが、以下の点をご注意願います。

●鋼板パネル（eパネル標準仕様）にネオセライトパネル用

フィッシャープラグ（グレー）を使用しないでください。

■壁パネル対応一覧表

種　類 樹脂アンカー鋼板用 （白） フィッシャー プラグ （グレー） 鋼板パネル  eパネル  標準仕様 ○ × 本文中の図で記載のないものは、すべてR勝手の例です。L勝手は本図と対称になります。

31

単位：mm 設置_MR-X_分割【抜粋編】_031-078.indd 31 2017/11/30 17:49:51

〈1216サイズ〉

〈1218サイズ〉

400 800 1200 800 432 133 567100 60207 133 699 405 233 699 233 1800 1800 １０００[Ａ勝手ドア幅１００Ｃ：８００] ２−補強木 □１００×ｔ９ （裏面に貼り付け） 116.5 30 537 30 83.5 43.5 30177 116.5 216.5 30 375 30 356 200 103 _697.5 797 ９９７[Ａ勝手ドア幅１００Ｃ：７９７] 797 397 216.5 30 375 30 697.5 （石膏ボード 合わせ：２０） 405 30 壁下端 ▽ 壁下端 ▽ △ UBFL 22 壁パネル加工図 標準取付位置図 ２−補強木 □１００×ｔ９ （裏面に貼り付け） 797 397 ７９７[Ａ勝手ドア幅１００Ｃ：８９７] 797 697.5 103 200 360 30 375 30 216.5 116.5 30 177 43.5 537 30 30 83.5 30 116.5 697.5 30 375 30 216.5 （石膏ボード 合わせ：２０） ８００[Ａ勝手ドア幅１００Ｃ：９００] 800 400 1200 800 436 133 567100 60207 133 699 405 233 699 405 233 1600 1600 壁下端 ▽ 壁下端 ▽ △ UBFL 22 壁パネル加工図 標準取付位置図

32

単位：mm 設置_MR-X_分割【抜粋編】_031-078.indd 32 2017/11/30 17:49:51

〈1317サイズ〉

〈1416サイズ〉

標準取付位置図 壁パネル加工図 ９００[Ａ勝手ドア幅１００Ｃ：１０００] 800 500 1300 800 133 432 133 592 75 135 232 699 405 233 699 233 1700 1700 405 ２−補強木 □１００×ｔ９ （裏面に貼り付け） 118.5 202 58.5 30 30 562 30 116.5 30 116.5 216.5 30 375 30 356 200 103 697.5 797 ８９７[Ａ勝手ドア幅１００Ｃ：９９７] 797 497 375 30 216.5 30 697.5 （石膏ボード 合わせ：２０） 壁下端 ▽ 壁下端 ▽ △ UBFL 22 壁パネル加工図 標準取付位置図 800 699 405 233 1600 600 800 1400 133 607 60100 367 133 432 699 405 233 1600 800[A勝手ドア幅100C：900] 壁下端 ▽ △ UBFL 22 356 200 103 405_697.5231.5 797[A勝手ドア幅100C：897] 216.5 30 375 30 2−補強木 □100×t9 （裏面に貼り付け） 116.5 131.5 43.5 30 70 30 595.5 577 797 （石膏ボード 合わせ：20） 337 98.5 30 116.5 83.5 367 131.5 597 216.5 797 30 375 30 231.5 405 697.5 30 壁下端 ▽

33

単位：mm 設置_MR-X_分割【抜粋編】_031-078.indd 33 2017/11/30 17:49:52

〈1418サイズ〉

〈1620サイズ〉

標準取付位置図 壁パネル加工図 １０００[Ａ勝手ドア幅１００Ｃ：８００] 800 600 1400 800 133 432 133 607 60 100367 699 405 233 699 405 233 1800 1800 ２−補強木 □１００×ｔ９ （裏面に貼り付け） 116.5 30 577 30 43.5 83.5 3033730 116.5 216.5 30 375 30 356 200 103 697.5 797 ９９７[Ａ勝手ドア幅１００Ｃ：７９７] 797 597 30 216.5 375 30 697.5 （石膏ボード 合わせ：２０） 壁下端 ▽ 壁下端 ▽ △ UBFL 22 壁パネル加工図 標準取付位置図 2000 [50C:1950,100C:1900,150U:2150] 432 1000 699 405 233 2000 800 133 1600 800 567 100 60 607 133 1000 699 405 233 2000 428 壁下端 ▽ △ UBFL 22 30 216.5 375 30 231.5 405 697.5 997 30 30 43.5 577 116.5 （石膏ボード  合わせ：20） 70 797 595.5 131.5 116.5 30 537 30 83.5 131.5 797 567 98.5 30 375 30 231.5 405 697.5 997 2−補強木 □100×t9  （裏面に貼り付け） 216.5 352 200 103 壁下端 ▽

34

単位：mm 設置_MR-X_分割【抜粋編】_031-078.indd 34 2017/11/30 17:49:53

３ バイザーカウンター

（本体編：58ページ）

２ 壁付照明

（本体編：58ページ）

※下図はR勝手の場合です。L勝手は本図と対称になります。 　下穴サイズはすべてφ2.8となります。

〈1116・1216・1317・1416サイズ〉

サイズ A寸法 B寸法 C寸法 D寸法 E寸法 F寸法 1116 1216 800 125 436 797 198.5 385 1317 900 175 432 897 248.5 381 1416 800 125 432 797 198.5 381 ※下図はR勝手の場合です。 　L勝手は本図と対称になります。 　★印の穴を除き、下穴サイズはすべて φ2.8となります。 　【　】寸法は1620サイズの場合の寸 法です。 1116 1216 1416 1317 1218 1418 1620 A寸法 1600 1700 1800 2000 B寸法 800 900 1000 1000 C寸法 400 450 500 600 D寸法 797 897 997 997 E寸法 365 415 465 565 D A F 550 B C E 200 200 B E 3−補強木 □１００×ｔ９ （裏面に貼り付け） 壁下端 ▽ 壁下端 ▽ △ UBFL 22 標準取付位置図 壁パネル加工図 A 800【1000】 B 797【997】 D 400 200 C 200 ★φ30 200 67 ★φ30 67 200 33.5 33.5 365 E 2灯の場合のみ 33.5 33.5 2灯の場合のみ 標準取付位置図 壁パネル加工図

35

単位：mm 設置_MR-X_分割【抜粋編】_031-078.indd 35 2017/11/30 17:49:54
