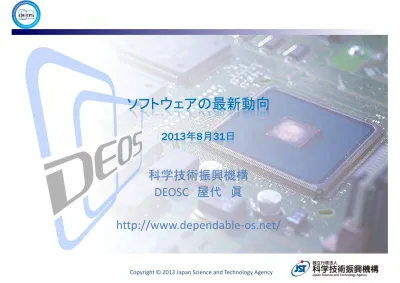

ソフトウェアの最新動向
2013年8月31日
科学技術振興機構
DEOSC 屋代 眞
http://www.dependable-os.net/
1. ＩＴ技術の進化とソフトウェアの役割の変化
組込みシステムの進化と複雑なシステム
2. 最近のソフトウェア信頼性の考え方
ディペンダビリティー
DEOS ProcessとD-Case
3. D-Case
D-Caseとは？
D-Caseの事例紹介
4. DEOSプロジェクトについて少し宣伝
5. まとめ
2
本日のお話しの内容
Transistor Count and Moore's Law
Wikipedia http://en.wikipedia.org/wiki/File:Transistor_Count_and_Moore%27s_Law_-_2008.svg
x2 every 18 to 24 months
オブジェクトサイズ
出展：日経エレクトロニクス 20 09.9-1 1（n o.7 78）をベース に追加、修正。
経済産業省「 組込みソフト産業の課題と政策展開」平成1 9年1 1月1 4日より
2 000
1 00MB
1 0M
1 M
1 00K
1 990
1995
ＩＴＳ対応
蓄積型データ放送
3/4G対応
i モード対応
DVDカーナビ
VICS対応カーナビ
音声誘導
CD-ROM
テレビ
携帯電話
カーナビ
JAVA対応
i モード対応
パケット通信対応
インターネット・テレビ
デジタル携帯電話
ハイビジョン
テレビ
単機能
複合機能
ネットワーク化
サービス
ポータル
組込みソフトウェア規模の拡大とネットワーク化
4
狭義の組込みシステム
専用端末
携帯電話
車載システム
航空・宇宙システム
広義の組込みシステム
ユビキタス
インフラ
情報統合
ネットワークを通じた
ITシステム
と組込みシステムの一体化
組込みソフトウェア
5
近年のシステム障害事例
発生日時
障害内容
原因
1
2012年8月13-15日
NTTドコモの携帯で、最大220か国・
地域で8万人の携帯電話での音声通話
やインターネット通信がしにくくなっ
た。ローミングサービスの障害。
5月の時点で、3月に入れ替えた装置の設定ミスでローミ
ングに関して能力の半分しか使えない状態になっていた
ことを発見していたが、修正によりロンドン五輪期間中
に大規模障害が発生しては問題であるとして、修正を見
送ったため。
2
2012年8月7
日
東京証券取引所で、デリバティブ売買
システムのネットワーク機器のハード
ウェア障害が発生。自動切替えを試み
るも不具合により切替え処理が行われ
ず取引が停止した。
本番系である1号機にハードウェア障害が生じた場合は待
機系である2号機に自動切替えされるが、1号機では内部
の部分的ハードウェア障害を正しく検知できなかったた
め、1号機、2号機とも本番系として稼働することとなり
スイッチに接続されている装置がどちらに信号を送れば
よいのか特定することが不可能となったため。
3
2012年8月2-3
日
NTTドコモの携帯で、152万人の携帯
電話が通じにくくなった。
2台ある装置の1台が故障したため。信号経路を迂回すれ
ば対応できるとして修正を見送ったため。
4
2012年6月20
日
ファーストサーバを利用し
ていた一部の顧客のサーバ
設定情報やデータベースの
情報等が消失した。
その復旧作業において、情
報漏洩が起きた可能性もあ
る。
脆弱性対策のための更新プログラムに「ファイ
ル削除コマンドを停止させるための記述漏れ」
不具合があったことに加え、検証環境下で確認
による防止機能が十分に働かず、意図しない
ファイル削除が発生したため。
復旧作業の手順やプログラムに不備があり、別
顧客の情報が混入するのを防げなかったため。
5
2012年2月2
日
東京証券取引所で、株式売買システム
の情報配信機能で障害が発生し、外部
に情報が発信できなかったために、3
時間半にわたって一部銘柄の取引を停
止した。
三重化されたサーバの1台に障害が発生したが、残り2台
への自動切り替えに成功したと判断して障害対応を完了
したが、実際には切り替えに失敗していたため対応が遅
れ、経営陣への報告も行わなかったため。
6
2011年6月6日
から2012年1
月25日まで
（５度に渡
る）
NTTドコモの携帯で、通話やパケット
通信がつながりにくい状況が繰り返し
発生。関連してメールアドレスが他人
のものに置き換わるという事故も発生。
この期間に起こった、携帯端末の位置情報を管理するシ
ステムの障害、中継ルータの故障に伴う機器の切り替え
をきっかけにした認証サーバでの輻輳、新たに運用を始
めたパケット交換機の設計における信号量の見積もりミ
スによる動作不安定などが原因と思われる。
7
2011年4月21
日
Amazon EC2サービスなどがダウンし
た。これにともなってEngine Yard、
Heroku、など、数多くのサイトがダ
ウンした。
仮装マシンの外付けストレージサービスAmazon EBSで
ネットワーク設定を誤ったことが原因。
8
2011年3月15
日から22日
みずほ銀行で夜間バッチ処
理やオンラインの停止が起
きた。
ATMが利用不可能になり、
為替処理遅延や二重振り込
みなどの問題が発生した。
義援金を受け付ける口座の振り込み件数の上限を大きく
設定していなかったため、上限を超える振り込みがあっ
たことを発端として、夜間バッチ処理の異常終了、それ
に伴う多重のオペレーションミスなどが関連していたた
めと思われる。
9
2010年8月10
日から12日
ユーザがmixi （日本最大のSNSサイ
ト）にアクセスできなかった。
汎用の分散型メモリーキャッシュシステムmemcachedの
バグ。
memcachedデーモンが多数の接続/切断を持って
いるときに突然終了する事が原因。
10
2009年5月22
日
NTTドコモの携帯電話に内蔵されて
いるJavaScriptが任意のウェブサイ
トへの不正アクセスを許可していた。
ドコモは販売を停止した。
JavaScriptの実装に欠陥があり任意のウェブサイトへ
の不正アクセスを生じた。Webブラウザで使用される
SOP（Same Originポリシー）のセキュリティポリ
シーの実装に問題がある可能性がありドコモが携帯電
話用の仕様で書いていなかったと疑われている。
11
2009年2月24
日
Google AppsのGmailユーザは自分
のアカウントにアクセスできなかっ
た。
データセンターでの定期的なメンテナンス中に予想外
のサービス中断が発生した。このよう場合、ユーザは
メンテナンス作業の準備のために代替データセンター
に振り分けられるが、ユーザデータの場所を最適化す
る新しいソフトウェアに予期せぬ副作用がありGmail
のコード内の潜在的なバグを誘発した。バグはユーザ
が送信先のデータセンターに振り分けられるとユーザ
のトラフィックが自動的に障害対応に移行してしまっ
た。これにより複数のダウンストリームの過負荷状態
を引き起こし、データセンターを過負荷状態にしたこ
とが原因。
12
2008年9月14
日
複数の空港の搭乗口の端末が非稼動
となりフライトのキャンセルを発生
させた。
ターミナルからサーバシステムへのアクセスを承認す
る証明書が9月14日の早朝に期限切れをむかえたこと
が原因。
13
2008年7月22
日
デリバティブ取引システムから情報
の一部がユーザに配信できなかった。
一銘柄あたりのワーキングメモリーを予想されたサイ
ズよりもはるかに小さく定義していた。これにより複
数の銘柄に損失をもたらした。
14
2007年10月
12日
東京近郊の鉄道ICカード用チケット
ゲートが機能しなくなった。
サーバから改札側に本質的な情報を送信する間の巨大
データを小さなデータの塊に分割するロジックに原始
的なエラーがあった。改札側にデータ受信の無限ルー
プを発生させた。
15
2007年5月27
日
ANAの搭乗手続きシステムが停止し
た。130便がキャンセル、306便に
遅延が生じた。
ハードウェア障害によって引き起こされるネットワー
ク機器のトラブルがホストコンピュータと端末間の輻
輳をもたらした。ネットワーク機器のトラブルのイベ
ントと輻輳の関係が知られていなかったため見過ごさ
れていた。
16
2006年9月19
日、2006年
10月23日、
2007年5月16
日、2007年5
月23日
IP電話の接続が困難に
なった。
NTT西とNTT東の接続が
故障し不通となった。
フレッツが7時間非接続と
なった。
キャパシティを越えた。シグナリングサー
バ内のバグが原因でシグナリング処理の
オーバーフローが発生した。
キャパシティプランニングの推定ミスが原
因で信号処理のオーバーフローが発生した。
不良データが保守後に復元されてしまい、
これがシグナリングサーバを停止させた。
ひとつのルータ障害が他のルータへの不正
なルーティング情報の伝播を引き起こした。
しかし、ルータを再起動することが解決だ
という確信が持てなかった。
17
2003年3月1
日
航空計画データ処理システムがダウ
ンした。215便がキャンセル、1500
便に遅延が生じた。
原因は一つのバグにより生じた。このバグは特定のメ
モリーをアドレスすると発生するがテストが十分に行
われなかったため発見できなかった。
出展：
DEOS プロジェクト Project Update 2012
6
システムの大規模化
プログラムサイズ
多機能化、複雑化
ブラックボックス化したコンポーネント
環境の変化
技術進化のスピード
接続システムの変更
利害関係者の変化
要求の頻繁な変更
要求や合意に対する考え方
大規模なシステム障害
6
7
組込みシステムの現状
①組込みソフトウェアの規模と領域の拡大
②ネットワークへの組込み
③サーバー・クライアント・組込み機器の一体化
④常に要求・環境が変化する
•
組込みシステム開発にもＩＴシステム開発の手法の適用が
必要
•
開発プロセス・要件定義手法など従来技術の必要性
•
従来技術だけでは解決できない障害の解決の重要性
1960年代後半
フォールトトレラント計算機 － 実時間かつミッションク
リティカルな利用
1970年代
RAS (Reliability, Availability, Serviceability) － システム
のエラー検出と回復
1970年代後半
RASIS (RAS, Integrity, Security) － RASの拡張
2000年代
自立型コンピューティング
(Autonomic Computing) －
ネットワークで結合された複雑なシステム
8
信頼性等に関する考え方の変遷
参考資料
•A. Avizienis, ” Design of fault-tolerant computers”, In Proc. 1967 Fall Joint Computer Conf., AFIPS Conf. Proc.Vol.31, pages 733-743, 1967
•M. Y. Hsiao, W. C. Carter, J. W. Thomas, and W. R. Stringfellow, “Reliability, Availability, and Serviceability of IBM Computer Systems: A Quarter
Century of Progress”, IBM J. Res. Develop., Vol. 25, No. 5, 1981, pages 453-465
国際安全規格
ISO 13849-1 (EN954-1)
1996年
電気安全規格
IEC 60204-1
1997年
（第４版）
単純な部品や機器に関する規格
機能安全規格
IEC 61508
2000年
ソフトウェアの考慮
不規則なハードウェア故障・系統的障害
原子力関連
IEC 61513
2001年
鉄道関連
IEC 62278
2002年
プロセス関連
IEC61511
2003年
電動モータ
IEC61800
2003年
機械類関連
IEC 62061
2005年
自動車関連
IEC 26262 （ガイドラインを除く）
2011年
9
信頼性・安全性に関する国際標準
何故
Dependabilityが必要か？
人間の社会・生活の情報システム依存が高まってきた
→
たとえエラーや障害がおこってもできる限り良質で信頼できるサー
ビスが継続できることが重要
予測できないエラーや障害に対処する必要が増えてきた
→
ＩＴの手法に新しい考え方が必要
どのように
Dependabilityの基礎を築いていくか？
Dependabilityはデバイス技術、ハードウェア技術、ソフトウェア技術、
ネットワーク技術、プロセス、さらに社会の仕組みまで含んだ問題とし
てとらえる
→
なかでもソフトウェアの占める重要性の増加
→
開発・運用を一体化したプロセスの重要性
システムの持つ不完全さ・不確実さを考慮する
→
ビジネスの継続性の重視と説明責任に基づいた考え方
→
変化への対応
10
Dependability
利用者が期待する便益をできる限り安全にかつ継続
的に提供する
システムの障害要因を顕在化する前にできる限り取り除く
障害が顕在化した後に迅速かつ適切に対応する
障害が起こった時の影響を最小とするようにマネージする
同様の障害を繰り返さない
社会への説明責任を全うする
上記を継続的に行う能力をもつ
11
新たなシステム・ディペンダビリティーの考え方
注
2： DEOSプロジェクトでは上記のディペンダビリティーの考え方をOpen Systems
Dependabilityと名付けました。
注
1： DEOSプロジェクトとは、（独）科学技術振興機構のCRESTの研究領域「実用
化を目指した組込みシステム用ディペンダブル・オペレーティングシステム」の略
称
DEOS: Dependable Engineering for Open Systems。
12
DEOS ビデオ
反復的アプローチ
目的や環境の変化に対してシステムを継続的に変更して行くためのサイクル
障害に対して迅速に対応するためのサイクル
D-Caseを含む合意記述データベースにより合意形成および開発・運用
フェーズの統合を支援
13
DEOSプロセス
システムの開発・運用における不完全さ
システムの持つ不完全さ － 複雑さ
システムの持つ不確実さ － 変化
システム構築・運用で目指すもの
ビジネスの継続性
説明責任
ビジネスの継続性・説明責任
実現のために
ステークホルダーの合意
開発と運用の一体化
実現を支える技術
プロセス
アーキテクチャ・ツール
14
DEOSの考え方のまとめ
私たちを取り巻くシステム環境の変化
システムの大規模化
プログラムサイズ、多機能化、ブラックボックス化したコンポーネント、
複雑化、
…
環境の変化
技術進化のスピード、接続システム、
…
利害関係者の変化
要求の頻繁な変更、要求や合意に対する考え方の変化、
…
15
http://www.dcase.jp/pdf/tamaru20130419.pdf
参考）田丸喜一郎、
DEOS, D-Caseへの期待
第３回
D-Case実証評価研究会
２０１３．４．１９
なぜ
D-Case が必要なのか？
安全性をどのように保証しますか？
1988年の北海油田事故(167名死亡)などを契機に、欧米で
規格認証の際に
Assurance Case
の提出が義務づけられる
手順のみでなく、
なぜ安全性が保たれるのか、明示された議論で、エ
ビデンスをもとに保証する
導入により北海油田における事故が減少
Prescriptive(宣言的) と Goal Based（ゴール指向）
Prescriptive:認証者から与えられたチェックリストをチェックする
Goal Based: 要求される安全ゴールを満たしていることの議論を構築
する
ISO26262などGoal Basedな認証を要求している
Assurance Caseとは
システムが与えられた適用先と環境で、十分に
ディペンダブル（安全）であることを提供する証拠ド
キュメント（
他にも定義あり）
ゴール
エビデンス
エビデンス
エビデンス
議論の構造
例
: システムは安全である
例
: FTA(Fault Tree Analysis)
の結果 など
Assurance Caseの呼び方
Assurance Caseは日本語だと保証ケース
Caseは法廷用語で、証拠書類などの意味
Assurance Caseは、安全性を議論する場合は
Safety Case, ディペンダビリティを議論する場合は
Dependability Caseと呼ばれる
Assurance Case
Safety Case
Dependability Case
Security Case
…
Assurance Case から D-Case へ
これからのディペンダビリティのためには
従来手法をより高め
変化に対応し
利害関係者間でディペンダビリティを議論し、
共有する必要がある
Assurance Caseをベースに、ディペンダビリティの課題
を解くための手法とツール
D-Case
D-Caseの定義
ライフサイクルを通じて、システムの
ディペンダビリティをステークホルダが合意し、社会に
説明責任を果たすための手法と
ツール。主として
Assurance Caseを記述するための手法
とツールを提供する。ドキュメント自体も
D-Caseと呼ぶ
20
出展
D-Case超入門、2013 D-Case委員会（
http://www.dcase.jp
）
松野、山本著｢実践
D-Case｣を
（株）アセットマネジメントより出
版（
ISBN: 978-4-862930-91-0 ）
21
要求に対するステークホルダー合意の形成
ステークホルダー
サービス・製品の利用者（潜在的
ステークホルダー）
サービス・製品の提供者（事業主）
システム提供者
• 設計開発者
• 保守運用者
• ハードウェア供給者
サービス・製品認可者（規制監督官庁）
合意の形成
合意の形成はステークホルダーそれぞれがAssuredness（確信）を得る
ことによりなされる
Assurednessを得るためのツールとしてD-Caseを開発した
D-Caseの読み方
22
システム
は安全で
ある
ハザードごと
に議論する
ハザード
Aに
対処できる
ハザード
リスト
A,B
ハザード
Bに
対処できる
テスト
結果
テスト
結果
前提
ゴール
戦略
証拠(エビデンス)
きちんと前提（仮定）を
共有した上で
議論すべき
命題を設定し
議論の流れ
（ゴールからサブゴール）
を確認し
議論を展開し
確かな証拠
によって最終的に
ゴールを支える
当たり前の
科学的思考
を実践する
論理式の
ように完全
に形式化する
のではなく（できない）、
議論の不完全さを確認し、
合意していく
23
GSNのノードと関係
名称
図式要素
説明
ゴール
システムが達成すべき性質を示す．戦略に基づ
いて下位ゴールに分解される
戦略
ゴールの達成を導くために必要となる論証を示
す．下位ゴールや下位戦略に分解される
前提
ゴールや戦略が必要となる理由としての外部情
報を示す
未達成
まだ具体化できていないゴールや戦略を示す
証拠
ゴールや戦略が達成できることを示す証拠
前提関係
ゴールや戦略と前提との関係
ゴール関係
ゴールと戦略，ゴールと証拠の関係
システムは
ディペンダブルである
ハザード
リスト
ハザードごと
に議論する
テスト
結果
Solved by
in context of
出展
D-Case超入門、2013 D-Case委員会（
http://www.dcase.jp
）
GSN: Goal Structuring Notation
24
D-Case Editor
25
26
D-Case Stencil for PowerPoint
http://www.dependable-os.net/tech/D-CaseStencil/index.html
Goal: G_1
システムはディペンダブ
ルである
Context: C_1
ディペンダビリ
ティ阻害要因リ
スト
Strategy: S_1
阻害要因ごとに議
論する
D-Case事例 M銀行システム障害（2011年）の概要
2011年3月11日（金）に発生した東日本大震災発生に伴い、14日（月）におけるA社の義援
金口座
a、及び、15日（火）におけるB社の義援金口座bという特定の口座にそれぞれ大量
の振込が集中したことにより、夜間バッチが異常終了したことに端を発し、以下の障害が
発生した
障害内容（顧客へのサービスやビジネスに対し多大な影響を与えた）
1.
給与振込等の為替送信の遅延
(のべ250万件、3/14～3/24)
2.
営業店業務の取引開始遅延及び取引停止
(3/15～3/25)
取引開始時刻の遅延（
3/15（火）、16（水）、17（木））
融資、ローン及び外国為替の取引停止（
3/15（火）～3/22（火））
ローンの条件変更及び全額回収に係る取引停止（
3/15（火）～3/25（金））
3.
ATMの利用停止及び利用制限（3/16（水）～3/23（水））
4.
ダイレクトチャネルの利用制限
みずほダイレクト（
3/16（水）14:30～3/17（木）10:30、 3/17（木）14:30～3/22（火）12:00 ）
e-ビジネスサイト及び法人向けEB（ 3/16（水） 、 3/17（木）8:00 ～11:30、 3/17（木）19:00～3/22（火）
12:00 ）
5.
営業店窓口での特定支払対応（
3/19（土）～3/21（月・祝））
6.
その他
取引明細の欠落
口座振替における処理不能、誤った結果のデータ還元及び処理漏れ
その他夜間バッチの中段に伴う取引内容の不具合
特例支払対応の未回収
27
システム障害の原因分析
1.
夜間バッチ異常終了と為替送信の遅延の原因（システム機能）
大量取引が集中した場合のシステム処理単位
大量明細がある場合の後続の夜間バッチへのデータ振り分け処理量がリミット値を超越した
夜間バッチが長期化した際のシステム運用機能
夜間バッチの長期化への対処である夜間バッチ中断することにより、その後の処理が膨大な手数を要
することや為替送信が遅延する仕組みに対する対応策をあらかじめ検討していなかった
2.
復旧時の不手際の原因（復旧対応における緊急時態勢）
緊急時における態勢が実効性を伴っていなかった
システムコンティンジェンシープランとして想定すべき事象が不足していた
復旧対応の手順書が実効性を伴っていなかった
チェックプロセス及び訓練が上記の実効性を検証する役割を果たせていなかった
3.
通常運用時の点検不備の原因
（未然防止に向けたシステムリスク管理）
定期的システムリスク評価及び新商品・サービス導入時のシステムリスク評価の点検項目の見通しが不十
分であった
（経営管理及び監査）
人材の計画育成および適所配置の視点が希薄であった
監査体制の不備や外部監査の活用の遺漏
28
大量振込などの変化する要件への対応には、異常発生時にもサービス
が継続するような仕組みが必要である
29
システム障害原因に対応する
D-Case適用のポイント
システム機能へのD-Caseの適用
障害原因
復旧時の不手際の原因（復旧対応における緊急時態勢）
緊急時における態勢が実効性を伴っていなかった
システムコンティジェンシープランとして想定すべき事象が不足してい
た
復旧対応の手順書が実効性を伴っていなかった
チェックプロセス及び訓練が上記の実効性を検証する役割を果たせ
ていなかった
夜間バッチ異常終了と為替送信の遅延の原因
（システム機能）
大量取引が集中した場合のシステム処理単位
夜間バッチへのリミット値を超越した
夜間バッチが長期化した際のシステム運用機能
夜間バッチ中断することにより、その後の処理が膨大な手数を要するこ
とや為替送信が遅延する仕組みに対する対応策をあらかじめ検討して
いなかった
通常運用時の点検不備の原因
（未然防止に向けたシステムリスク管理）
定期的システムリスク評価及び新商品・サービス導入時のシステムリ
スク評価の点検項目の見通しが不十分であった
（経営管理及び監査）
人材の計画育成および適所配置の視点が希薄であった
監査体制の不備や外部監査の活用の遺漏
D-Case適用ポイント
システム機能以外への
D-Caseの適用
1. サービス継続のための緊急時態勢の可視化
① リミット値の超越や夜間バッチ処理の中断などの異
常時でもサービスを継続するための運用を含む
ケースを明確化
② ステークホルダーとの合意
③ 実施担当者の明確化
2. 通常運転時のモニタリング
D-Caseのエビデンスやモニタを用いて、システムリス
ク評価の点検結果や人材のスキルや人材配置の点
検結果、監査結果や外部監査結果などの可視化
＜適用にあたっての基本的な考え方＞
•
異常時のケースを全て明らかにするのではなく、異常発生時でも影響の最小化やサービス
継続を進めるためのケースを明らかにする
30
•
トップゴールの展開：
集中記帳処理（夜間バッチ処理）のケース（抜粋）
•
経営上、システムにリミット値を持たせる選択の元、G_2：リミット値内での処理のケー
ス、G_4：リミット値の見直しのケース、G_3:リミット値超過や時限超過が発生するケー
ス、とすべての条件を網羅したゴール設定を行い、分析を実施
１-① サービス継続の
ための緊急時態勢の
可視化
システム障害事例への
D-Case適用時の有効性
(1/3)
31
•
人的展開が必要なリミット値越えの展開：
集中記帳処理（夜間バッチ処理）のケース（抜粋）
•
ゴールと戦略の合意を行うべきステークホルダや合意のポイント、それを行う実施担
当者の明確化を実施
１-② ステークホルダー（経
営層）との合意ポイント
１-③ 実施担当者の明確化
システム障害事例への
D-Case適用時の有効性
(2/3)
32
システム障害事例への
D-Case適用時の有効性
(3/3)
•
D-Case記述内容が信頼できるエビデンスで終端：
集中記帳処理（夜間バッチ処理）のケース（抜粋）
•
リミット値超過や時限超過が発生するケースでも、訓練実施結果や参加者リストなど、通
常運転時に確認できるビジネスコンティンジェンシープランのエビデンスで終端し、実効性
のモニタリング
２．通常運転時のモニタリング
網羅性の可視化： システム機能の分析だけではカバーできない、人的対応部
分も含め、サービス継続のための緊急時体制を可視化できる
（適用事例での例） リミット値超過や時限超過が発生するケースを分析
責任者の総覧化・可視化：
D-Caseの１ドキュメント上に、ゴール毎に、経営層を
含む実施担当者、合意したステークホルダーを明確化できる
（適用事例での例）
実施担当者： 経営判断：経営者、復旧態勢や顧客対応：各実施責任者
合意ポイント： 合意ステークホルダ、緊急時や事業継続性の態勢、ビジネスコンティンジェン
シープラン
通常運転時確認可能なエビデンスで終端：
D-Caseの最終ゴールのエビデンス
は通常運転時にモニタリングできる内容として明確化することができる
（適用事例での例）ビジネスコンティンジェンシープランの実効性のモニタリング
33
• 異常（障害）発生時の迅速な対応と顧客サービスへの影響の最小化の実現
• 経営層を含むステークホルダーとの合意形成の容易化と可視化の実現
• 障害発生時の説明内容の可視化と説明責任の容易化の実現
その結果
D-Case適用
により
システム障害事例への
D-Case適用のまとめ
D-Case事例 PC遠隔操作による誤認逮捕（ 2012年）の概要
1. 遠隔ウィルスによるトラブル発生概要
2012年（平成24年）の初夏から秋にかけて、日本において、犯人がネットの掲示
板を介して他者のパソコンを遠隔操作し、これを踏み台としてウェブサイト、イン
ターネット掲示板、メールを通じて襲撃予告や爆破予告などの犯罪予告を行った
サイバー犯罪。その犯人として４人が誤認逮捕された
2. 誤認逮捕が発生した原因
書き込みに使用された
PCのIPアドレスと犯人として誤認逮捕された人のPCのIPア
ドレスが一致した
複数のウィルス対策ソフトの検査では遠隔操作ウィルス（新種のトロイの木馬）の
痕跡の発見は不可能であった
3. 誤認逮捕であることが判明した根拠
逮捕後の押収した
PCの解析で、犯人とされていたPCから遠隔操作ウィルスの１つ
である新種の トロイの木馬を検出した（このトロイの木馬は自分自身を削除する
機能を備えているが、ある
1人のPCはトロイの木馬が残っていた）
真犯人を名乗る者からの犯行声明文
34
(出典） Wikipedia 「パソコン遠隔操作事件」
http://ja.wikipedia.org/wiki/%E3%83%91%E3%82%BD%E3%82%B3%E3%83%B3%E9%81%A0%E9%9A%94%E6%93%8D%E4%BD%9C%E4%BA%
8B%E4%BB%B6
誤認逮捕事案の分析
利用者が
PCを安全に利用（継続利用）する観点から本事案のIT
系技術に関連する原因を以下に示す
（誘導）
ウイルスが仕掛けられた不正プログラムをダウンロードするように誘導された
（検知）
新しいウィルス（トロイプログラム）のため、ウイルス対策ソフトウェアの最新の定
義ファイルでもこのウイルスを検知できなかった
ウイルスが自動で動作するため、ウイルスの挙動を利用者が認識することができ
なかった（三重県の事案を除く）
（痕跡）
ウイルスの動作による掲示板への書き込みに関する痕跡が残ったままとなった
ウイルス自体が削除されたため、ウイルス自体の痕跡が残らなかった
35
誤認逮捕事案の原因に対応する
D-Case適用のポイント
原因
（誘導）
ウイルスが仕掛けられた不正プログラムをダウンロード
するように誘導された
（検知）
新しいウィルス（トロイプログラム）のため、ウイルス対
策ソフトウェアの最新の定義ファイルでもこのウイルス
を検知できなかった
ウイルスが自動で動作するため、ウイルスの挙動を利
用者が認識することができなかった（三重県の事案を
除く）
（痕跡）
ウイルスの動作による掲示板への書き込みに関する痕
跡が残ったままとなった
ウイルス自体が削除されたため、ウイルス自体の痕跡
が残らなかった
D-Case適用ポイント
PCの安全利用に関するD-Caseの適用
1.
安全利用を示すPC利用(動作）のモニタリング
・利用者、訪問した
URLの履歴、キータイプ情報、ネットワーク上の
通信記録などの可視化
⇒
PC利用に関する説明責任
2.
PCの不審な挙動に対して外部との遮断（ネットワーク遮断）などの
対応策の実施
⇒ 脅威による影響の最小化
3.
PCの安全利用のための対策の明確化
①システムによる自動防御
1) ウイルス対策ソフトウェアの最新化と実行
- ウイルス対策ソフトウェアの実行履歴
- ウイルス定義ファイルの最新化の履歴、など
（実行記録も含めた記録）
2) ソフトウェアのセキュリティ対策のための最新化
- セキュリティパッチの実施履歴
②利用者による利用ルールの遵守
・メール添付ファイルの安全確認、など
36
＜適用にあたっての基本的な考え方＞
•
PC利用にあたって、自身、および、対外的に影響を与えないための継続的な安全利用（注
意義務の履行）のケースを明確化する
PCの予想外の振る舞いへの対応ケース展開
防ぎきれない脅威への対応や日頃守るべき利用ルールの設定と遵守、システム機能としての自動
防御の明確化と脅威の最小化
誤認逮捕事案への
D-Case適用時の有効性
37
３-①システム
による自動防
御による対応
（防ぎきれない脅威への対応）
1 PC利用のモニタリング
2 PCの不審な挙動に関する対
応策の実施
3-② 利用者に
よる利用ルー
ルの遵守
防ぎきれない脅威に対する説明責任と脅威の最小化
PC操作とPCの状態の記録によるエビデンスや、PCの不審な挙動に関する対応策の実施と影響の最
小化
誤認逮捕事案
D-Case適用時の有効性
38
2 PCの不審な挙
動に関する対応
策の実施
（影響の最小化）
1 PC利用の
モニタリング
（説明責任）
網羅性の可視化： システムによる自動防御だけでは対応することがで
きない脅威を含めて、説明責任を果たすためのケースを可視化できる
（適用事例での例）
PC利用者は自分の意図しないＰＣの振る舞いを証明できる
説明責任の明確化：
PC利用のモニタリングによる説明責任の明確化
（適用事例での例）
PC利用者は、PCの安全利用を示すためにモニタリングによって日頃
の
PC操作とPCの状態をすべて記録する
防ぎきれない脅威に対する影響の最小化行動：
PCの不審な挙動に対
する対応策の実施
（適用事例での例）
PCの状態を監視して、ＰＣの不審な挙動を検知して、外部とのネット
ワーク接続を切断する
39
• 自分の意図しない振る舞いに対する説明責任の実現
（PC安全利用支援ツール（説明責任支援）の利用）
• システムによる自動防御では防ぎきれない脅威に対する影響の最小化の実
現
その結果
D-Case適用
により
誤認逮捕事案への
D-Case適用のまとめ
D-CaseとSysML開発環境の連携 － 概要
D
D--Case
Case
D
D--Case
Case
•
安全要求
•
信頼性要求
要望獲得 ・商品企画
要件定義
ソフト設計
一致性検証
•
要求の実現方法
•
検証仕様
実現方法や検証仕様 (=D-Case(下位))
システム検証
•
機能検証
•
安全要求の確認
•
信頼性要求の確認
要件の実現の可否
システム設計
re q [パ ッケージ ] A na ly s is Pk g [R E Q_ CC S] 加減速性能 <<Requirement>> ID = RY_CCS_32 最低0.080gの 加速度で加減 速する C C S <<Requirement>> 車両は運転者を支援する走行制御機能を搭載する << de ri v e> >< <d e ri ve >> < <d er iv e> > < <d er iv e> >< < de ri ve >> < <d er iv e >> CC S起動（ Cr ui se ）<<Requirement>> ID = FY_CCS_01 CCS停止中に運転者 が「Cruise」ボタ ンを押すと、CCSが 起動する < <d er iv e> > C C S停止（C r ui se ）<<Requirement>> ID = FY_CCS_02 CCS起動中に運転者 が「Cruise」ボタン を押すと、 CCSを停 止する < < de ri ve >> 目標車速の 設定（Se t ）<<Requirement>> ID = FY_CCS_03 CCS起動中に運転者 が「Set」ボタンを 押すと、現在の速 度を設定値として 保持する < <d er iv e >> << de ri v e> > 目標車速の減 速（De c el ）<<Requirement>> ID = FY_CCS_04 CCS起動中に運転者 が「Decel」ボタン を押すと、設定値の 速度が下がる << de ri v e> > << de ri v e> > < <d e ri ve >> 目標車速の 加速（Ac c el ）<<Requirement>> ID = FY_CCS_05 CCS起動中に運転 者が「Accel」ボ タンを押すと、設 定値の速度が上が る << d er iv e> > << d er iv e> > CC S一時 休止（ Br e ak ）<<Requirement>> ID = FY_CCS_06 CCS起動中に運転 者がブレーキを踏 むと、CCSを一時 休止する < <d er iv e> ><< de ri ve > > C C S再開（R e su me ）<<Requirement>> ID = FY_CCS_07 CCS一時休止中 に運転者が「 Resume」ボタン を押すと、一時 休止前の設定で CCSを再開する << de ri ve > > < < de ri ve >> 応 答性 <<Requirement>> ID = RY_CCS_23 運転者が操作盤で操 作をすると、CCSは 1ms以内に動作モード を切り替える << de ri v e> > < <d er iv e >> < <d er i ve >>< < de ri ve >> << de ri v e> > < <d er iv e >> < <d er i ve >> < < de ri ve >> 操 作性 <<Requirement>> ID = RY_CCS_21 運転者は直感的 に操作できる < < de ri ve >> << d er iv e> > CC S起 動条件 <<Requirement>> ID = RY_CCS_24 CCSは現在速度が 50km/h以上かつ 100km/h以下の場 合のみ起動する << d er iv e> > << de r iv e> > 加速 度の測定頻度 <<Requirement>> ID = RY_CCS_33 加速度を毎秒10回測定 する << de r iv e> > << de ri v e> > 車両の限界加速 性能<<Requirement>> 0.5g未満の加 速度で加減速 < < de ri ve >> << de ri v e> > < < de ri ve >> re q [パ ッケージ ] A na ly s is Pk g [R E Q_ CC S] 加減速性能 <<Requirement>> ID = RY_CCS_32 最低0.080gの 加速度で加減 速する C C S <<Requirement>> 車両は運転者を支援する走行制御機能を搭載する << de ri v e> >< <d e ri ve >> < <d er iv e> > < <d er iv e> >< < de ri ve >> < <d er iv e >> CC S起動（ Cr ui se ）<<Requirement>> ID = FY_CCS_01 CCS停止中に運転者 が「Cruise」ボタ ンを押すと、CCSが 起動する < <d er iv e> > C C S停止（C r ui se ）<<Requirement>> ID = FY_CCS_02 CCS起動中に運転者 が「Cruise」ボタン を押すと、 CCSを停 止する < < de ri ve >> 目標車速の 設定（Se t ）<<Requirement>> ID = FY_CCS_03 CCS起動中に運転者 が「Set」ボタンを 押すと、現在の速 度を設定値として 保持する < <d er iv e >> << de ri v e> > 目標車速の減 速（De c el ）<<Requirement>> ID = FY_CCS_04 CCS起動中に運転者 が「Decel」ボタン を押すと、設定値の 速度が下がる << de ri v e> > << de ri v e> > < <d e ri ve >> 目標車速の 加速（Ac c el ）<<Requirement>> ID = FY_CCS_05 CCS起動中に運転 者が「Accel」ボ タンを押すと、設 定値の速度が上が る << d er iv e> > << d er iv e> > CC S一時 休止（ Br e ak ）<<Requirement>> ID = FY_CCS_06 CCS起動中に運転 者がブレーキを踏 むと、CCSを一時 休止する < <d er iv e> ><< de ri ve > > C C S再開（R e su me ）<<Requirement>> ID = FY_CCS_07 CCS一時休止中 に運転者が「 Resume」ボタン を押すと、一時 休止前の設定で CCSを再開する << de ri ve > > < < de ri ve >> 応 答性 <<Requirement>> ID = RY_CCS_23 運転者が操作盤で操 作をすると、CCSは 1ms以内に動作モード を切り替える << de ri v e> > < <d er iv e >> < <d er i ve >>< < de ri ve >> << de ri v e> > < <d er iv e >> < <d er i ve >> < < de ri ve >> 操 作性 <<Requirement>> ID = RY_CCS_21 運転者は直感的 に操作できる < < de ri ve >> << d er iv e> > CC S起 動条件 <<Requirement>> ID = RY_CCS_24 CCSは現在速度が 50km/h以上かつ 100km/h以下の場 合のみ起動する << d er iv e> > << de r iv e> > 加速 度の測定頻度 <<Requirement>> ID = RY_CCS_33 加速度を毎秒10回測定 する << de r iv e> > << de ri v e> > 車両の限界加速 性能<<Requirement>> 0.5g未満の加 速度で加減速 < < de ri ve >> << de ri v e> > < < de ri ve >>要求図
要求図
MBD (SysML)
MBD (SysML)
MBD (SysML)
MBD (SysML)
パラメトリック図
パラメトリック図
Goal
Strategy
Context
SubGoal
Evidence
SubGoal
Context
Evidence
bdd [パッケージ ] AnalysisPkg[BDD_car] < <b l oc k >>車両 Values 車重 投射 面 積 Cd値 空気 抵 抗 トル ク Operations 1 CC Sコン トロ ーラ< <b l o ck > > Values Operations 1 1 ブレ ーキ < < bl o ck > > Values Operations 1 1 ユーザ ーI /F<< b lo c k> > Va lue s Op era ti ons 1 1 車 速セ ンサー< < bl o ck > > Values Operations 1 1 1 1 1 PI制 御 < <b l oc k >> Values Operations 1 1 1 1 1 1 1 1 1 1 車 両力学 制御< < bl o ck > > Values Ope rat io ns 1 1 1 1 1 1 1 1 1 1 電子 制御 スロッ トル< < bl o ck > > Values Operations 1 1 1 1 1 1 1 1 1 1 加速 度セ ンサー<< b l oc k >> Values Operations 11 1 スロッ トル アク チュ エータ < <b l oc k >> Values Operations 1 bdd [パッケージ ] AnalysisPkg[BDD_car] < <b l oc k >>車両 Values 車重 投射 面 積 Cd値 空気 抵 抗 トル ク Operations 1 CC Sコン トロ ーラ< <b l o ck > > Values Operations 1 1 ブレ ーキ < < bl o ck > > Values Operations 1 1 ユーザ ーI /F<< b lo c k> > Va lue s Op era ti ons 1 1 車 速セ ンサー< < bl o ck > > Values Operations 1 1 1 1 1 PI制 御 < <b l oc k >> Values Operations 1 1 1 1 1 1 1 1 1 1 車 両力学 制御< < bl o ck > > Values Ope rat io ns 1 1 1 1 1 1 1 1 1 1 電子 制御 スロッ トル< < bl o ck > > Values Operations 1 1 1 1 1 1 1 1 1 1 加速 度セ ンサー<< b l oc k >> Values Operations 11 1 スロッ トル アク チュ エータ < <b l oc k >> Values Operations 1ブロック定義図
ブロック定義図
Context
による要求〜機能の関連付け・管理
D-Case
による要求〜機能の関連付け・管理
D
D-Case
とモデル要素の関連付け
モデルシミュレーションによる開発上流での検証
モデルシミュレーションによる開発上流での検証
モデル
シミュレー
ション
40
D-CaseとSysML開発環境の連携 － 開発プロセスへの
D-Case適用
•開発の上流で要求の妥当性を検証
•ゴールの達成に必要な要件・機能の関係を継続的に明確化
システムのディペンダビリティを利⽤者などの
システムのディペンダビリティを利⽤者などの
利害関係者に説明し納得してもらう
システムの開発・運⽤に当たって利⽤者などの
利害関係者に説明すべきことを正しく説明する
システムの開発・運⽤に当たって利⽤者などの
利害関係者に説明すべきことを正しく説明する
D
D-
-Case
Case～モデル
～モデル
の関連付け
の関連付け
合意形成の達成
合意形成の達成
説明責任の達成
説明責任の達成
シミュレーション
シミュレーション
による早期の検証
による早期の検証
要求～機能
要求～機能
の関連付け・管理
の関連付け・管理
Goal
Strategy
Context
SubGoal
Evidence
SubGoal
Context
Evidence
Context
要望獲得 ・商品企画
要件定義
ソフト設計
一致性検証
実現方法や検証仕様 (=D-Case(下位))
システム検証
要件の実現の可否
システム設計
r e q [ パッ ケージ ] A n al y s is P kg[ RE Q _C C S ] 加 減速性 能 <<Requirement>> I D = R Y_CCS_ 32 最 低0.0 80gの 加 速度で 加減 速 する CC S <<Requirement>> 車両 は運転 者を支 援する 走行制 御機能 を搭載 する < <d e r iv e >> < < de r iv e >> << d e ri v e> > << d e ri v e> > << d er i v e> > < <d e ri v e >> C C S 起動（ C ru i se ）<<Requirement>> ID =FY_CCS _01 CCS停 止中に 運転者 が「C ruise」 ボタ ンを押 すと、 CCSが 起動す る << d e ri v e> > C C S停 止（ Cr u i se ）<<Requirement>> I D = FY _CCS_0 2 C CS起動 中に運 転者 が 「Cru ise」ボ タン を 押すと 、 CCS を停 止 する << d er i v e> > 目標 車速の 設定 （S e t）<<Requirement>> ID= FY_C CS_03 CCS 起動中 に運転者 が「 Set」 ボタン を 押す と、現 在の速 度を 設定値 として 保持 する < <d e ri v e >> < <d e r iv e >> 目標 車速の 減速 （D ec e l ）<<Requirement>> ID =FY_CC S_04 CCS起 動中に 運転者 が「 Decel」 ボタン を押 すと、 設定値 の 速度 が下が る << d er i v e> > << d er i v e> > < < de r iv e >> 目標 車速 の加速 （A c ce l ）<<Requirement>> ID= FY_C CS_05 CCS 起動中 に運転 者が 「Acc el」ボ タン を押す と、設 定値 の速度 が上が る < < d er i ve > > < < d er i ve > > C C S一 時休 止（ Br e ak ）<<Requirement>> ID= FY_C CS_06 CCS 起動中 に運転 者が ブレー キを踏 むと 、CCS を一時 休止 する << d e ri v e> >< < de r i ve > > C CS 再 開（R e s um e ）<<Requirement>> I D = FY _CCS_0 7 C CS一時 休止中 に 運転者 が「 R esume」 ボタン を 押すと 、一時 休 止前の 設定で C CSを再 開する < < de r i ve > > < <d e ri v e >> 応答 性 <<Requirement>> ID =RY_CCS _23 運転者 が操作 盤で操 作をす ると、 CCSは 1ms以 内に動作 モード を切り 替える < < de r iv e >><< d e ri v e> > < < de r i ve > >< <d e ri v e >> < < de r iv e >><< d e ri v e> > < < de r i ve > > < < de r i ve > > 操作 性 <<Requirement>> I D = RY_ CCS_21 運 転者は 直感的 に 操作で きる < < de r i ve > > << d er i v e> > C CS 起動 条件 <<Requirement>> I D = RY _CCS_2 4 C CSは現 在速度 が 5 0km/h以 上かつ 1 00km/h 以下の 場 合 のみ起 動する << d er i v e> > < <d e r iv e >> 加 速度 の測 定頻度<<Requirement>> ID= RY_C CS_33 加速 度を毎 秒10回 測定 する < <d e r iv e >> < <d e ri v e >> 車 両の限 界加 速性 能<<Requirement>> 0 .5g未満 の加 速 度で加 減速 < <d e r iv e >>< <d e ri v e >> < <d e r iv e >> r e q [ パッ ケージ ] A n al y s is P kg[ RE Q _C C S ] 加 減速性 能 <<Requirement>> I D = R Y_CCS_ 32 最 低0.0 80gの 加 速度で 加減 速 する CC S <<Requirement>> 車両 は運転 者を支 援する 走行制 御機能 を搭載 する < <d e r iv e >> < < de r iv e >> << d e ri v e> > << d e ri v e> > << d er i v e> > < <d e ri v e >> C C S 起動（ C ru i se ）<<Requirement>> ID =FY_CCS _01 CCS停 止中に 運転者 が「C ruise」 ボタ ンを押 すと、 CCSが 起動す る << d e ri v e> > C C S停 止（ Cr u i se ）<<Requirement>> I D = FY _CCS_0 2 C CS起動 中に運 転者 が 「Cru ise」ボ タン を 押すと 、 CCS を停 止 する << d er i v e> > 目標 車速の 設定 （S e t）<<Requirement>> ID= FY_C CS_03 CCS 起動中 に運転者 が「 Set」 ボタン を 押す と、現 在の速 度を 設定値 として 保持 する < <d e ri v e >> < <d e r iv e >> 目標 車速の 減速 （D ec e l ）<<Requirement>> ID =FY_CC S_04 CCS起 動中に 運転者 が「 Decel」 ボタン を押 すと、 設定値 の 速度 が下が る << d er i v e> > << d er i v e> > < < de r iv e >> 目標 車速 の加速 （A c ce l ）<<Requirement>> ID= FY_C CS_05 CCS 起動中 に運転 者が 「Acc el」ボ タン を押す と、設 定値 の速度 が上が る < < d er i ve > > < < d er i ve > > C C S一 時休 止（ Br e ak ）<<Requirement>> ID= FY_C CS_06 CCS 起動中 に運転 者が ブレー キを踏 むと 、CCS を一時 休止 する << d e ri v e> >< < de r i ve > > C CS 再 開（R e s um e ）<<Requirement>> I D = FY _CCS_0 7 C CS一時 休止中 に 運転者 が「 R esume」 ボタン を 押すと 、一時 休 止前の 設定で C CSを再 開する < < de r i ve > > < <d e ri v e >> 応答 性 <<Requirement>> ID =RY_CCS _23 運転者 が操作 盤で操 作をす ると、 CCSは 1ms以 内に動作 モード を切り 替える < < de r iv e >><< d e ri v e> > < < de r i ve > >< <d e ri v e >> < < de r iv e >><< d e ri v e> > < < de r i ve > > < < de r i ve > > 操作 性 <<Requirement>> I D = RY_ CCS_21 運 転者は 直感的 に 操作で きる < < de r i ve > > << d er i v e> > C CS 起動 条件 <<Requirement>> I D = RY _CCS_2 4 C CSは現 在速度 が 5 0km/h以 上かつ 1 00km/h 以下の 場 合 のみ起 動する << d er i v e> > < <d e r iv e >> 加 速度 の測 定頻度<<Requirement>> ID= RY_C CS_33 加速 度を毎 秒10回 測定 する < <d e r iv e >> < <d e ri v e >> 車 両の限 界加 速性 能<<Requirement>> 0 .5g未満 の加 速 度で加 減速 < <d e r iv e >>< <d e ri v e >> < <d e r iv e >>要求図
要求図
パラメトリック図
パラメトリック図
b dd [パッ ケージ ] Analy sisPkg[BDD_ car] < < b lo c k >>車 両V alues 車 重 投 射 面 積 C d値 空 気 抵 抗 ト ル ク Operations 1 C CS コ ント ロー ラ< < bl o c k> > Values Operations 1 1 ブ レ ーキ< <b l o ck > > Values Operations 1 1 ユー ザ ーI /F< < bl o c k> > V al ue s O pe ra ti on s 1 1 車速 セ ンサ ー< <b l o c k> > Values Operations 1 1 1 1 1 PI 制御 < < bl o c k >> Values Operations 1 1 1 1 1 1 1 1 1 1 車両 力 学制 御< < b lo c k >> V alues Op er at io ns 1 1 1 1 1 1 1 1 1 1 電 子制 御 スロ ッ トル< <b l o c k> > Values Operations 1 1 1 1 1 1 1 1 1 1 加 速度 セ ンサ ー< < b lo c k >> V alues Operations 11 1 スロ ッ トルアク チュ エ ータ< < b lo c k >> V alues Operat ions 1
b dd [パッ ケージ ] Analy sisPkg[BDD_ car] < < b lo c k >>車 両
V alues 車 重 投 射 面 積 C d値 空 気 抵 抗 ト ル ク Operations 1 C CS コ ント ロー ラ< < bl o c k> > Values Operations 1 1 ブ レ ーキ< <b l o ck > > Values Operations 1 1 ユー ザ ーI /F< < bl o c k> > V al ue s O pe ra ti on s 1 1 車速 セ ンサ ー< <b l o c k> > Values Operations 1 1 1 1 1 PI 制御 < < bl o c k >> Values Operations 1 1 1 1 1 1 1 1 1 1 車両 力 学制 御< < b lo c k >> V alues Op er at io ns 1 1 1 1 1 1 1 1 1 1 電 子制 御 スロ ッ トル< <b l o c k> > Values Operations 1 1 1 1 1 1 1 1 1 1 加 速度 セ ンサ ー< < b lo c k >> V alues Operations 11 1 スロ ッ トルアク チュ エ ータ< < b lo c k >> V alues Operat ions 1
