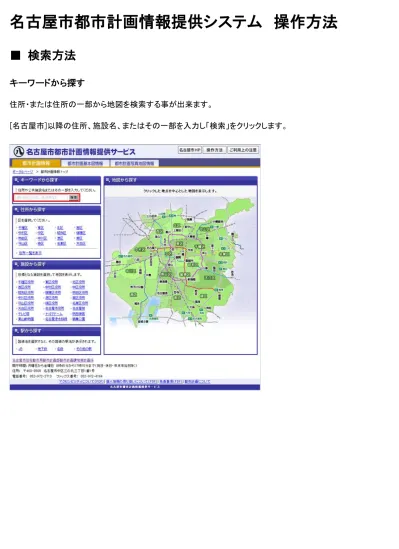

名古屋市都市計画情報提供システム 操作方法
■ 検索方法
キーワードから探す
住所・または住所の一部から地図を検索する事が出来ます。 [名古屋市]以降の住所、施設名、またはその一部を入力し「検索」をクリックします。検索文字列が住所にマッチするならば、地図画面を表示します。
検索文字列が住所の一部ならば、キーワードを含む検索結果画面を表示します。
住所から探す
住所の一覧から地図を検索します。
区名リストから、検索したい区名を選択します。
また、住所一覧からも検索を行えます。
選択した区の五十音別に町名一覧が表示されます。
町名をクリックすると、番地一覧・号一覧が表示されます。
施設から探す
「施設から探す」エリアにある施設名称をクリックします。
駅から探す
選択した路線別の駅を一覧表示します。
地図から探す
画面右部の地図画像をクリックして、地図を表示します。
■ 地図画面の操作方法
地図を移動する
■ドラッグする
地図上にマウスカーソルを乗せて、マウスの左ボタンを押した状態でマウスを上下左右に動かします。
■方向矢印で移動する
地図左上にある方向ボタンをクリックする事で地図を移動させる事が出来ます。
真ん中の白丸を中心に、クリックした方向へ地図が移動します。また、クリック位置が中心点から離れる程地図は 大きく移動し、近ければ少しだけ移動します。
■ダブルクリックする
地図上をダブルクリックします。
ダブルクリックした位置に、地図の中心が移動します。
■サブマップを移動する
縮尺を変更する
■縮尺を選択して変更する スケールバーより直接縮尺を選択します。 スケールバーの上にマウスポインタを持っていくことで、右に縮尺値が表示されます。 スケールバーのメモリ、または縮尺地値を選択する事で、指定した縮尺で地図表示がされます。 ■マウスホイールで変更する 地図上でマウスホイールを回転させる事で、縮尺を変更する事が出来ます。 上方向に回すと拡大、下方向に回すと縮小となります。地図を切替える
地図に表示する情報を切替える事ができます。 ■マップの種別を切替える 地図上に表示したいマップの名称を選択します。 初期のマップ切替え時には、利用条件画面が表示されますので、ページ下の「同意」ボタンをクリックして下さい。 ※複数のマップを同時に選択する事はできません。■レイヤを切替える
「都市計画情報」
画面左より「表示切替」タブを選択し、表示したいレイヤを選択します。
表示できるレイヤはひとつです。
「都市計画基本図情報」
画面左より「表示切替」タブを選択し、表示したいレイヤを選択します。
表示できるレイヤはひとつです。
「都市計画写真地図情報」 画面左より「表示切替」タブを選択し、表示したいレイヤを選択します。 表示できるレイヤは複数です。 ■背景地図を切替える 画面右上より「背景」をクリックします。 選択した地図名称に該当する背景図が表示されます。 ≪案内地図≫
≪空中写真(H22 年度)≫
情報を見る
地図上に表示された図形について、詳細情報を表示する事が出来ます。
■詳細情報
地図上から情報を確認したい地点をクリックします。
機能を使用する
■2 画面 地図エリア上部より「2 画面」をクリックします。 <<2 画面表示>> 2 画面が表示されます。 真ん中上部のプルダウンメニューから左地図の表示変更ができ、右上部のプルダウンメニューから右地図の表示 変更ができます。 各プルダウンメニューの下にある「背景」ボタンから背景を変更できます。<<縮尺>>
スケールバーより直接縮尺を選択します。
スケールバーの上にマウスポインタを持っていくことで、右に縮尺値が表示されます。
<<検索して移動>>
住所・または住所の一部から地図を検索する事が出来ます。
[名古屋市]以降の住所またはその一部を入力し「検索して移動」をクリックします。
をクリックすると、検索一覧結果が表示されます。
<<同期/非同期>> 2 画面真ん中上部より「位置を同期」をクリックすると「同期」になり、「同期を解除」をクリックすると「解除」されま す。 <<印刷>> 2 画面右上部より「印刷」をクリックします。 左画面/右画面どちらを印刷することか選択します。
<<作図>>
「作図」をクリックします。
「作図ウィンドウが表示されます。
<<地図保存>> 「地図保存」をクリックします。 「左画面」ボタン、「右画面」ボタンで切り替えます。 画像の保存は、地図画像の上で右クリックし、「名前を付けて画像を保存」を選択します。(※ご使用の OS,ブラウ ザー等により、画像の保存方法は異なる場合があります。) 画像保存ウィンドウ上部で、画像のサイズを変更する 事も出来ます。
<<2 画面から 1 画面に戻る>>
■計測
地図エリア上部より「計測」をクリックします。
<<距離計測>>
地図上 2 点以上クリックすると、距離が表示されます。
<<面積計測>>
■URL 表示 地図エリア上部より「URL 表示」をクリックします。 URL 表示ウィンドウが表示されます。 「メール送信」ボタンをクリックすると、新規メールが立ち上がり、本文に現在の地図の URL が表示されます。 ■磁北・真北 地図エリア上部より「磁北・真北」をクリックします。 地図画面をクリックします。
■印刷 地図エリア上部より「印刷」をクリックします。 印刷様式、用紙サイズを設定し、「レイアウト表示」をクリックします。 現在表示している地図画面を印刷することができます。 印刷設定画面が別画面で表示されます。 「印刷」をクリックします。 Windows の印刷画面が表示されます。 ページ設定で、 "「用紙サイズ：Ａ４、用紙の向き：縦、ヘッダー：なし、フッター：なし、余白：上下左右１ｃｍ以下」" に設定されていることを確認し、印刷を実行してください。
■作図 地図エリア上部より「作図」をクリックします。 作図ウィンドウが表示されます。 ウィンドウ右上の「×」ボタンをクリックする事で、作図を終了する事が出来ます。(その際、作図したデータは全て 削除されます。) ≪点≫ アイコンを選択し、地図上の作図したい位置をクリックします。 アイコンが作図されますので「確定」ボタンをクリックします。
≪線≫
線の太さ、線の色を選択し、頂点に対する操作を選択します。
地図上をクリックする事で頂点が作図されます。2 点以上作図する事で、頂点と頂点を線で作図する事が出来ま す。
≪面≫ アウトライン(面の外線)線の太さ、アウトラインの線の色、塗りつぶしの色を選択し、頂点に対する操作を選択しま す。 地図上をクリックする事で頂点が作図されます。3 点以上作図する事で、頂点を結ぶ線で面を作図する事が出来 ます。 作図が完了したら、「確定」ボタンをクリックします。
≪文字≫ 文字のサイズ、文字の色、作図する文字を入力します。 地図上をクリックする事でその位置に文字を作図します。 作図が完了したら、「確定」ボタンをクリックします。 ≪削除≫ 画面上に作図されている図をクリックする事で、図を削除する事が出来ます。
■地図画像保存 地図エリア上部より「地図画像保存」をクリックします。 現在表示している地図画面の地図画像が表示されます。 画像の保存は、地図画像の上で右クリックし、「名前を付けて画像を保存」を選択します。(※ご使用の OS,ブラウ ザー等により、画像の保存方法は異なる場合があります。) 画像保存ウィンドウ上部で、画像のサイズを変更する事も出来ます。
■検索画面に戻る
地図エリア上部より「検索画面に戻る」をクリックします。
■凡例
地図エリア上部より「help」をクリックし「凡例」をクリックします。
凡例画面が表示されます。
■用語検索 地図エリア上部より「help」をクリックし「用語検索」をクリックします。 用語検索画面が表示されます。 上部のタブをクリックすると表示する用語検索が変更出来ます。
