デジタル放送における通信・放送融合サービス実証用端末テストベッドの開発
4
0
0
全文

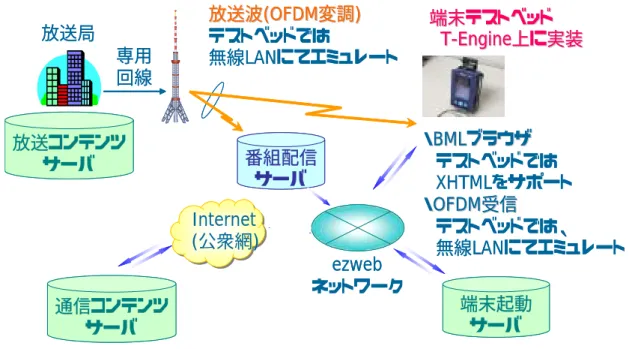

(2) 放送局 専用 回線. 放送波(OFDM 変調)) 放送波(OFDM変調 テストベッドでは 無線LANにてエミュレート. 放送コンテンツ サーバ. 番組配信 サーバ Internet (公衆網) ezweb ネットワーク. 端末テストベッド T-Engine上に実装 Engine上に実装. ・BMLブラウザ BMLブラウザ テストベッドでは XHTMLをサポート ・OFDM受信 OFDM受信 テストベッドでは、 無線LANにてエミュレート. 通信コンテンツ サーバ. 図 2.1. 端末起動 サーバ. 想定する実証システム構成. 3. 想 定 す る サ ー ビ ス イ メ ー ジ. 気象情報を提供するサービスも可能となる．. 開 発 し た 通 信 放 送 融 合 端 末 は ，地 上 デ ジ タ ル 放 送と携帯電話通信の融合したサービスの可能性 や技術的課題を検討することを目的としている． 想定されたサービス例を以下に列挙する．. 3) 特 定 ユ ー ザ 向 け 視 聴 支 援 サ ー ビ ス 放 送 番 組 と 連 動 し た ナ レ ー シ ョ ン テ キ ス ト（ 多 言 語 に 対 応 ）を 通 信 コ ン テ ン ツ と し て 閲 覧 可 能 と し ，字 幕 を 必 要 と す る 特 定 ユ ー ザ へ の 視 聴 支 援 を 行うサービスである．. 1) 端 末 呼 出 型 サ ー ビ ス た と え ば 災 害 発 生 時 な ど に ，臨 時 の ニ ュ ー ス 番 組 が 放 送 さ れ て い る 場 合 に ，待 受 状 態 に あ る 携 帯 電話に通信網側からトリガーを与え，自動的に TV 受 信 モ ー ド を ON に す る サ ー ビ ス で あ る ． 緊 急 放 送 の み な ら ず ，特 定 の 端 末 に 対 し ，指 定 条 件 （ ユ ー ザ ー が 事 前 登 録 ） に 該 当 す る TV 番 組 が 放 映されている時間帯に自動起動をかけることで 番組視聴予約に対応した通信サーバプッシュ型 の番組試聴サービスが可能となる．. 4. 端 末 テ ス ト ベ ッ ド の 試 作. 2) 位 置 情 報 利 用 型 サ ー ビ ス 携 帯 電 話 の GPS 機 能 を 利 用 し ，ユ ー ザ の 現 在 位 置に応じた通信コンテンツの提供を行うサービ ス で あ る ．た と え ば 上 映 中 の 映 画 紹 介 を 行 う 番 組 に 連 動 し ，最 寄 り の 映 画 館 を 地 図 と と も に 閲 覧 可 能 な 通 信 コ ン テ ン ツ を 提 示 す る ．同 様 に ，位 置 情 報取得機能により得た位置から端末位置付近の. 本 節 で は ，試 作 し た 端 末 テ ス ト ベ ッ ド の ト ー タ ル シ ス テ ム に つ い て 説 明 す る ．ま ず ，今 回 試 作 し た 端 末 テ ス ト ベ ッ ド の 諸 元 を 表 4.1 に 示 す ． 放 送 受 信 に 関 し ， 本 来 で あ れ ば OFDM 復 調 に よ り TS パ ケ ッ ト を 受 信 す べ き で あ る が ，本 テ ス ト ベ ッ ド で は 放 送 波 に よ る 番 組 送 出 を 無 線 LAN 上 で の RTP ス ト リ ー ミ ン グ に よ り エ ミ ュ レ ー ト し た ．. −2−. 4) 番 組 視 聴 予 約 サ ー ビ ス 通 信 コ ン テ ン ツ と し て ， 各 局 の EPG が 集 約 さ れ た Web EPG を 用 意 し ま す ． こ れ に よ っ て 放 送 中 の 番 組 に 対 し て は ハ イ パ ー リ ン ク で TV 受 信 に 遷 移 可 能 と す る の に 加 え ，放 送 済 み の 番 組 に つ い て は ，携 帯 電 話 の ス ト リ ー ミ ン グ 受 信 機 能 を 活 用 し，動画コンテンツとして視聴可能とする．.

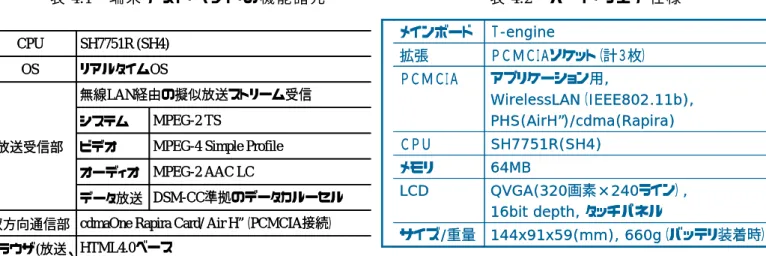

(3) 表 4.1. 表 4.2. 端末テストベッドの機能諸元. CPU. SH7751R (SH4). OS. リアルタイムOS. メインボード. Ｔ-engine. 拡張. ＰＣＭＣＩＡソケット（計３枚）. ＰＣＭＣＩＡ. アプリケーション用, WirelessLAN（IEEE802.11b), PHS(AirH”)/cdma(Rapira). 無線LAN経由の擬似放送ストリーム受信. 放送受信部. ハードウェア仕様. システム. MPEG-2 TS. ビデオ. MPEG-4 Simple Profile. ＣＰＵ. SH7751R(SH4). オーディオ. MPEG-2 AAC LC. メモリ. 64MB. LCD. QVGA(320画素×240ライン）, 16bit depth, タッチパネル. サイズ/重量. 144x91x59(mm), 660g（バッテリ装着時）. データ放送 DSM-CC準拠のデータカルーセル 双方向通信部 cdmaOne Rapira Card/ Air H”（PCMCIA接続） ブラウザ(放送、 HTML4.0ベース 通信共通) （XHTMLBasic+CSS2サブセットに対応）. 次に端末テストベッドに搭載したソフトウェ ア の 構 成 を 図 4.1 に 示 す ． 図 中 ， 網 掛 け 部 分 が 放 送コンテンツ受信に特化したモジュール群に相 当 す る ． 同 図 に お い て ， Application Manager は ， ユ ー ザ イ ン タ ー フ ェ ー ス 機 能 ，お よ び 配 下 の モ ジ ュ ー ル に 対 し API を 介 し て 制 御 す る 機 能 を 提 供 す る．以下に，各モジュールの機能を解説する. ま た ，放 送 コ ン テ ン ツ 受 信 処 理 に 特 化 し た 機 能 要 素 と し て ，MPEGコ ン ト ロ ー ル モ ジ ュ ー ル を 定 義 し た ．ブ ラ ウ ザ モ ジ ュ ー ル は ，デ ー タ 放 送 と 通 信 コンテンツで共通に使用することとした．. 各種モノメディアの符号化フォーマットおよび 多 重 化 ス ト リ ー ム 形 式 は ，ARIB STD-B24(付 属 4) に準拠した． 表 3.2 に ， 端 末 テ ス ト ベ ッ ド の ハ ー ド ウ ェ ア 仕 様 を 示 す ．PCMCIA ソ ケ ッ ト を 3 系 統 装 備 し ，う ち 1 つをアプリケーションプログラムの格納用に， 残りの 2 枚を各種通信機能の実装用に割り当てる 構成である．. Application Manager Emergency Receiver. GUI Control. DSM-CC Manager. Request Manager. Event Listener. TS Packet Manager. TS Controller. MPEG-2 MPEG-4 DSM-CC AAC Visual Carousel Demuxer Decoder Decoder Decoder. XHTML Basic Browser. TCP(UDP)/IP Controller. T-Kernel (Based on μ-iTron 4.0) Audio RAM. Video RAM. 図 4.1. ソフトウェア構成. −3−. PHS/ cdma. Wireless LAN.
(4) 1) Application Manager Module 端 末 全 体 の タ ス ク（ 下 に つ な が っ て い る 各 種 エ ン ジ ン も 含 む ）の 制 御 を 行 う 部 分 で あ る .大 き く 分 けて以下の機能が実装されている ・ネットワークからのデータ入力制御機能 無 線 LAN カ ー ド か ら 入 力 さ れ る TS パ ケ ッ ト を 受 信 し て ，あ る 一 定 量 ず つ TS Control に 渡 す 機 能 .無 線 LAN の 伝 送 量 レ ー ト が 一 定 し な い 問 題 を こ こ で 緩 和 し て い る .ま た PHS/CDMA カ ー ド か ら 受 信 す る 通 信 コ ン テ ン ツ（ XHTML な ど ）を XHTML ブ ラ ウ ザ に 渡 す 機 能 も 実 装 さ れ ている. ・ユーザインターフェース御機能 ユ ー ザ に 提 供 す る GUI や ユ ー ザ か ら の イ ベ ン ト を 制 御 す る 機 能 .各 サ ー ビ ス シ ナ リ オ 毎 の 状 態遷移管理を行っている. ・ XHTML コ ン テ ン ツ 管 理 機 能 放 送 コ ン テ ン ツ （ TS） の DSM-CC カ ル ー セ ル に 含 ま れ る XHTMLコ ン テ ン ツ な ど を ， TS Control 下 の DSM-CC デ コ ー ダ が 解 析 す る が ， その結果通知を受け，コンテンツキャッシュや XHTML ブ ラ ウ ザ へ の コ ン テ ン ツ 渡 し な ど の 管 理 機 能 を 行 っ て い る .本 機 能 に よ り ， XHTML コンテンツ閲覧のパフォーマンスやユーザビリ ティの向上を実現している. ・通信からのコマンド受信，制御機能 通信放送融合サービスの一つに緊急通報サービ スが挙げられるが，その場合，通信網からのト リ ガ ー を 受 け て ， そ れ を 放 送 側 (TSControl, XHTMLブ ラ ウ ザ )に 伝 え る 必 要 が あ る .そ の 通 信 網 か ら の ト リ ガ ー 受 信 /制 御 機 能 を 実 装 し て いる.. 5) MPEG4 Video Decoder Module TS Control か ら 受 け 取 っ た MPEG4Video の ストリームを再生する機能. 6) DSM-CC カ ル ー セ ル Decoder Module TS Control か ら 受 け 取 っ た DSM-CC カ ル ー セ ル の ス ト リ ー ム を 解 析 す る 機 能 .解 析 結 果 ，新 た な コ ン テ ン ツ が 発 見 さ れ た 場 合 は Application Manager に 通 知 す る . 7) XHTML Basic Browser Module Application Manager か ら 渡 さ れ た XHTML コ ン テ ン ツ な ど を 表 示 す る 機 能 .本 モ ジ ュ ー ル の サ ポ ー ト 範 囲 は ， XHTML1.1/Basic Profile と CSS2 の サ ブ セ ッ ト で あ り ，ARIB STD-B24(付 属 4)で 定 義 さ れ て い る Basic BML Module は サ ポ ート対象外である. 8) TCP(UDP)/IP Control Module ネ ッ ト ワ ー ク カ ー ド （ 無 線 LAN,PHS,CDMA） が 受 信 す る IP パ ケ ッ ト を 解 析 し ， Application Manager に 渡 す 機 能 .. 5. ま と め 本稿では，通信放送融合サービスの検討用に開 発した携帯端末を紹介し，サービスシナリオ例， および端末アーキテクチャについて紹介しまし た ．今 後 は ，放 送 受 信 部 に OFDM復 調 機 能 を 実 装 し ，実 際 の 放 送 波 を 受 信 可 能 と し て ，実 際 の サ ー ビ ス に よ り 近 い 環 境 で 実 験 を 行 う 一 方 ，端 末 の 小 型化，省電力化にも取り組んでいく予定です．. 2) TS Control Module Application Manager か ら 受 け 取 っ た TS パ ケ ッ ト の 解 析 ， MPEG4Video,MPEG2AAC の 同 期再生機能.. 文. 献. [1] 国 分 他 ，”通 信 放 送 融 合 の サ ー ビ ス シ ミ ュ レ ー. 3) DeMuxer Module TS Control か ら 受 け 取 っ た TS を DSM-CC ， MPEG4Video,MPEG2AAC の 各 ス ト リ ー ム に 分 離する機能. 4) MPEG2 AAC Decoder Module TS Control か ら 受 け 取 っ た MPEG2AAC の ス トリームを再生する機能.. −4−. シ ョ ン 装 置 の 試 作 ” ， 映 情 学 技 報 MIP2002-94(Mar, 2002) [2] 磯 部 他 ，”通 信 放 送 融 合 の サ ー ビ ス 試 作 と そ の. 評 価 実 験 ” ， 映 情 学 技 報 MIP2002-95(Mar, 2002).
