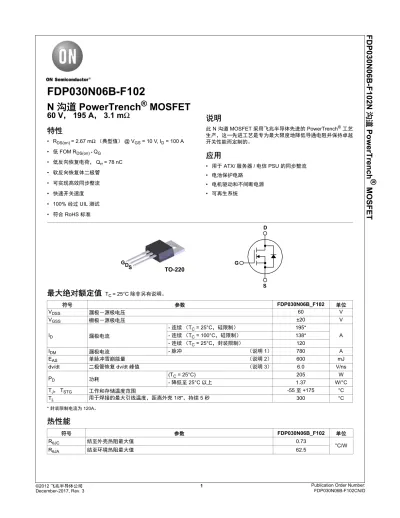

F D P 0 3 0 N 0 6 B

(1)

- F102N 沟道 PowerTrench ® MOSFET

FDP030N06B - F102

N 沟道 PowerTrench ^® MOSFET

60 V， 195 A， 3.1 m Ω 特性

• R

_DS(on)

= 2.67 m

Ω（典型值）

@ V

_GS

= 10 V, I

_D

= 100 A

•

低 FOM R_{DS(on) *}

Q

_G

•

低反向恢复电荷，

Q

_rr

= 78 nC

•

软反向恢复体二极管

•

可实现高效同步整流

•

快速开关速度

• 100% 经过 UIL 测试

•

符合 RoHS 标准

说明

此 N 沟道 MOSFET 采用飞兆半导体先进的 PowerTrench^®

工艺

生产，这一先进工艺是专为最大限度地降低导通电阻并保持卓越开关性能而定制的。

应用

•

用于 ATX/服务器

/

电信 PSU 的同步整流

•

电池保护电路

•

电机驱动和不间断电源

•

可再生系统

最大绝对额定值

T

_C

= 25°C 除非另有说明。

* 封装限制电流为 120A。

符号参数

FDP030N06B_F102

单位

V

_DSS 漏极－源极电压

60 V

V

_GSS 栅极－源极电压

±20 V

I

_D 漏极电流

-

连续（T_C

= 25°C，硅限制） 195*

A -

连续（T_C

= 100°C，硅限制） 138*

-

连续（T_C

= 25°C，封装限制） 120

I

_DM 漏极电流

-

脉冲（说明 1）

780 A

E

_AS 单脉冲雪崩能量

（说明 2）

600 mJ

dv/dt

二极管恢复 dv/dt 峰值

（说明 3）

6.0 V/ns

P

_D 功耗

(T

_C

= 25°C) 205 W

-

降低至 25°C 以上

1.37 W/°C

T

_J，

T

_STG 工作和存储温度范围

-55

至

+175 °C

T

_L 用于焊接的最大引线温度，距离外壳 1/8"，持续 5 秒

300 °C TO-220

GD S G

S

D

(2)

- F102N 沟道 PowerTrench ® MOSFET 封装标识与定购信息

电气特性 T

_C

= 25°C 除非另有说明。

关断特性

导通特性

动态特性

开关特性

漏极 - 源极二极管特性

器件编号顶标封装包装方法卷尺寸带宽数量

FDP030N06B

-

F102 FDP030N06B TO-220

塑料管不适用不适用

50 个

符号参数测试条件最小值典型值最大值单位

BV

_DSS 漏极－源极击穿电压

I

_D

= 250

μ

A, V

_GS

= 0 V 60 - - V

Δ

BV

_DSS

/

Δ

T

_J 击穿电压温度系数

I

_D

= 250

μ

A，推荐选用 25°C - 0.03 - V/°C I

_DSS 零栅极电压漏极电流

V

_DS

= 48 V, V

_GS

= 0 V - - 1

μ

A

I

_GSS 栅极

-

体漏电流

V

_GS

= ±20 V, V

_DS

= 0 V - - ±100 nA

V

_GS(th) 栅极阈值电压

V

_GS

= V

_DS

, I

_D

= 250

μ

A 2 - 4 V

R

_DS(on) 漏极至源极静态导通电阻

V

_GS

= 10 V, I

_D

= 100 A - 2.67 3.1 m

Ω

g

_FS 正向跨导

V

_DS

= 10 V, I

_D

= 100 A - 206 - S

C

_iss 输入电容

V

_DS

= 30 V, V

_GS

= 0 V, f = 1 MHz

- 6035 8030 pF

C

_oss 输出电容

- 1685 2240 pF

C

_rss 反向传输电容

- 55 - pF

C

_oss(er) 能量相关输出电容

V

_DS

= 30 V, V

_GS

= 0 V - 2619 - pF

Q

_g(tot)

10 V

的栅极电荷总量

V

_DS

= 30 V, I

_D

= 100 A, V

_GS

= 10 V

（说明4）

- 76 99 nC

Q

_gs 栅极 - 源极栅极电荷

- 29 - nC

Q

_gd 栅极 - 漏极

“

米勒

”

电荷

- 12 - nC

V

_plateau 栅极平台电压

- 5.2 - V

Q

_oss 输出电荷

V

_DS

= 30V, V

_GS

= 0 V - 92.4 - nC

ESR

等效串联电阻 (G-S)

f = 1 MHz - 2.0 -

Ω

t

_d(on) 导通延迟时间

V

_DD

= 30 V, I

_D

= 100 A, V

_GS

= 10 V, R

_G

= 4.7

Ω

（说明4）

- 32 74 ns

t

_r 开通上升时间

- 33 76 ns

t

_d(off) 关断延迟时间

- 56 122 ns

t

_f 关断下降时间

- 23 56 ns

I

_S 漏极 - 源极二极管最大正向连续电流

- - 195* A

I

_SM 漏极 - 源极二极管最大正向脉冲电流

- - 780 A

V

_SD 漏极 - 源极二极管正向电压

V

_GS

= 0V, I

_SD

= 100 A - - 1.25 V t

_rr 反向恢复时间

V

_GS

= 0 V, I

_SD

= 100 A,

dI

_F

/dt = 100 A/

μ

s

- 71 - ns

Q

_rr 反向恢复电荷

- 78 - nC

注意：

1. 重复额定值：脉冲宽度受限于最大结温。

2. L = 3 mH，I_AS = 20 A，开始 T_J = 25°C。

3. I_SD≤ 100 A，di/dt ≤ 200 A/μs，V_DD≤ BV_DSS，开始 T_J = 25°C。

4. 本质上独立于工作温度的典型特性。

(3)

- F102N 沟道 PowerTrench ® MOSFET 典型性能特征

图 1. 导通区域特性图 2. 传输特性

图 3. 导通电阻变化与漏极电流和栅极电压图 4. 体二极管正向电压变化与源极电流和温度

图 5. 电容特性图 6. 栅极电荷

0.1 1 10

2 10 100 400

*Notes:

1. 250μs Pulse Test 2. T_C = 25^oC

I

D

, Dr ai n Cur re nt [A]

V

_DS

, Drain-Source Voltage[V]

V_GS= 15.0V 10.0V 8.0V 7.0V 6.5V 6.0V 5.5V 5.0V

2 3 4 5 6 7

1 10 100 400

-55^oC 175^oC

*Notes:

1. V_DS = 10V 2. 250μs Pulse Test

25^oC

I

D

, Drain Cu rren t[A ]

V

GS

, Gate-Source Voltage[V]

0 100 200 300 400 500

1.5 2.0 2.5 3.0 3.5

*Note: T

_C

= 25

^o

C

V_GS = 20V

VGS = 10V

R

DS(ON)

[m

Ω

], Drain- S ource On-Resistance

I

_D

, Drain Current [A]

0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1

10 100 400

*Notes:

1. V_GS = 0V 2. 250μs Pulse Test 175^oC

I

S

, R everse Drai n C u rrent [A ]

V

_SD

, Body Diode Forward Voltage [V]

25^oC

100 1000 10000

Coss

Ciss

Ciss = Cgs + Cgd (Cds = shorted) Coss = Cds + Cgd

*Note:

1. V_GS = 0V 2. f = 1MHz

Crss

Ca pa cita nce s [p F]

2 4 6 8 10

V_DS = 12V VDS = 30V V_DS = 48V

V

GS

, Gate- S ource Volt ag e [V]

(4)

- F102N 沟道 PowerTrench ® MOSFET 典型性能特征

（接上页）

图 7. 击穿电压变化与温度图 8. 导通电阻变化与温度

图 9. 最大安全工作区图 10. 最大漏极电流与外壳温度

图 11. 输出电容 (Eoss) 与漏极 - 源极电压图 12. 非箝位电感开关能力

-100 -50 0 50 100 150 200

0.6 0.8 1.0 1.2 1.4 1.6 1.8

*Notes:

1. VGS = 10V 2. I_D = 100A

R

DS(on)

, [N ormaliz ed] D rai n -S o ur c e O n -R es is ta n ce

T

J

, Junction Temperature [

^o

C]

1 10 100

0.01 0.1 1 10 100 1000

100μs

1ms 10ms 100ms

I

D

, D rain Curre nt [A ]

V

_DS

, Drain-Source Voltage [V]

Operation in This Area is Limited by R DS(on)

SINGLE PULSE T_C = 25ôC T_J = 175ôC R_θJC = 0.73ôC/W

DC

25 50 75 100 125 150 175

0 25 50 75 100 125 150 175 200

R_θJC = 0.73^oC/W

V_GS = 10V

I

D

, Dr a in Cu rr en t [A ]

T

C

, Case Temperature [

^o

C]

0 10 20 30 40 50 60

0.0 0.5 1.0 1.5 2.0 2.5 3.0

E

OSS

, [

μ

J]

V

_DS

, Drain to Source Voltage [V]

0.001 1 0.01 0.1 1 10 100 1000

10 100 200

T_J = 25^oC T_J= 150 ^oC

t_AV, TIME IN AVALANCHE (ms) IAS, AVALANCHE CURRENT (A)

-100 -50 0 50 100 150 200

0.90 0.95 1.00 1.05 1.10

*Notes:

1. V_GS = 0V 2. ID = 250μA

BV

DSS

, [ N o rmalize d ] Dr ai n- S o ur c e Br ea kd o w n V o lt a ge

T

J

, Junction Temperature [

^o

C]

(5)

- F102N 沟道 PowerTrench ® MOSFET 典型性能特征

（接上页）

图 13. 瞬态热响应曲线

10

^-5

10

^-4

10

^-3

10

^-2

10

^-1

1 0.03 0.1 1

0.01 0.1 0.2

0.05

0.02 *Notes:

1. ZθJC(t) = 0.73^oC/W Max.

2. Duty Factor, D= t₁/t₂ 3. T_JM - T_C = P_DM * Z_θJC(t) 0.5

Single pulse

Thermal R espon se [Z

θJC

]

Rectangular Pulse Duration [sec]

t1

PDM

t2

ZθJC(t)，热响应 [oC/W]

t₁，矩形脉冲持续时间 [秒]

(6)

- F102N 沟道 PowerTrench ® MOSFET

图 14. 栅极电荷测试电路与波形

图 15. 阻性开关测试电路与波形 V

_GS

V

_DS

10%

90%

t_d(on) t_r

t_on t_off

t_d(off) t_f

V

_DD

10V

V

_DS

R

_L

DUT R

_G

V

_GS

V

_GS

V

_DS

10%

90%

t_d(on) t_r

t_on t_off

t_d(off) t_f

V

_DD

10V

V

_DS

R

_L

DUT R

_G

V

_GS

V

_GS

V

_GS

IG = 常量

(7)

- F102N 沟道 PowerTrench ® MOSFET

DUT

V

DS

+

_

Driver R

_G

Same Type as DUT

V

GS

• dv/dt controlled by R

_G

• I

_SD

controlled by pulse period

V

_DD

L

I

_SD

V

_GS

10V ( Driver )

I

_SD

( DUT )

V

_DS

( DUT )

V

_DD

V

SD

I

FM

, Body Diode Forward Current

Body Diode Reverse Current I

_RM

Body Diode Recovery dv/dt di/dt D = Gate Pulse Width

Gate Pulse Period --- DUT

V

DS

+

_

Driver R

_G

Same Type as DUT

V

GS

• dv/dt controlled by R

_G

• I

_SD

controlled by pulse period

V

_DD

LL

I

_SD

V

_GS

10V ( Driver )

I

_SD

( DUT )

V

_DS

( DUT )

V

_DD

V

SD

I

FM

, Body Diode Forward Current

Body Diode Reverse Current I

_RM

Body Diode Recovery dv/dt di/dt D = Gate Pulse Width

Gate Pulse Period --- D = Gate Pulse Width

Gate Pulse Period

---

(8)

- F102N 沟道 PowerTrench ® MOSFET 机械尺寸

图 18. TO-220 模塑 3 引线 Jedec 变化 AB (Delta)

封装图纸作为一项服务，提供给考虑飞兆半导体元件的客户。具体参数可能会有变化，且不会做出相应通知。请注意图纸上的版本和 / 或日期，并联系飞兆半导体代表核实或获得最新版本。封装规格并不超出飞兆公司全球范围内的条款与条件，尤其指保修，保修涵盖飞兆半导体的全部产品。

(9)
