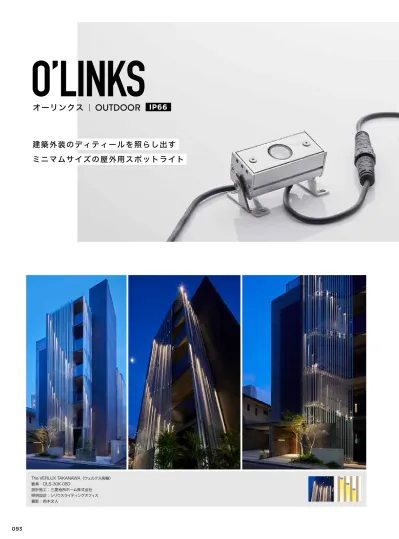

O LINKS オーリンクス OUTDOOR 建築外装のディティールを照らし出すミニマムサイズの屋外用スポットライト The VERLUX TAKANAWA( ウェルクス高輪 ) 器具 :OLS-30K-08D 設計施工 : 三菱地所ホーム株式会社照明設計 : シリウスライティングオフィス撮影

(1)

OUTDOOR

O’LINKS _{オーリンクス}

建築外装のディティールを照らし出すミニマムサイズの屋外用スポットライト

The VERLUX TAKANAWA（ウェルクス高輪）

器具：OLS-30K-08D

設計施工：三菱地所ホーム株式会社照明設計：シリウスライティングオフィス撮影：鈴木文人

(2)

Point 01 Point 02

Point 03

パワーと堅牢性を兼ね備えた小型モジュール防水コネクタ標準装備

スパイクオプション

屋外照明

イグゼビタ屋外用グラディオーリンクスリベールトキラムトリリューム

最小で

55mm

幅の溝に設置することができます。非常にミニマムな形状で幅のない場所でもピンポイント照射が可能です。また、可動ホルダが標準装着されており、お好みの角度で対象物を容易に照射できます。

作業負担を低減させ、確実な結線を行うことができます。また、

OLS

中間リードを使用すれば、変則ピッチでの送り配線が可能になり、さまざまな構造に対応できます。

1

灯式、

3

灯式それぞれにスパイクオプションをご用意。植栽のライトアップ等にも、ぜひご活用ください。

(3)

消費電力=1灯式 2.1W/台　　　　　3灯式 6.3W/台製品重量=1灯式 190g/台　　　　　3灯式 240g/台材質＝本体：アルミ（アルマイト仕上げ）

　　　ケーブル：PVC 　　　コネクタ：PA 　　　光源部：PC リード線仕様

電線外径=Φ4.8mm（AWG18×2）コネクタ直径＝Φ20mm

OLS- K- -

光源色

30K

：

3000K 40K

：

4000K

配光

SP

：スプレッド

15D

：

15

°

08D

：

8

°

1

：

1

灯式

3

：

3

灯式灯数

品番価格 消費電力

OLS-__K-__-1 ￥25,000 2.1W

品番価格 消費電力

OLS-__K-__-3 ￥30,000 6.3W

1灯式

3灯式

※屋外用グラディとは電気特性が異なります。併用の際はお問い合わせください。

※表示価格は全て税抜価格です。

オーリンクス

O’LINKS

配光

SP

：スプレッド（

40

°×

15

°）

15D

：

15

°

08D

：

8

°

光源色・ lm ・演色性

※掲載以外の光源色をご要望の場合は お問い合わせください。

3000K : 160lm/

灯　

Ra=85 4000K : 180lm/

灯　

Ra=85

注文について

1.

器具（光源色・配光・灯数）　

2.

電源・調光器^※¹　

3.

配線リード^※¹　

4.

オプション^※²　これら

4

つの項目の選定をお願いいたします。

※1 1系統につき、「電源＝1台、OLSリード＝1式」が必要です。

※2 オプションは必須ではありません。

※重耐塩仕様の製品をご希望の際はお問い合わせください。

PWM

調光器

LC-PWM 信号線式PWM調光器￥25,000

電源・調光器（屋内仕様）

配線リード

※1系統につき、必ず1セット（電源と同数）ご注文ください。

※1系統の末端には必ず終端コネクタをお取り付けください。

※DALI調光対応電源（50W）を2chで使用する際は、2セットご注文ください。

OLS-CON-2m/EC OLSリード2m（終端コネクタ付） ¥5,000/セット

オプション

OLS-EXT-1m OLS中間リード 1m ¥5,000/本

OLS-EXT-5m OLS中間リード 5m ¥10,000/本

OLS-EXT-10m OLS中間リード 10m ¥15,000/本 OLS-1-SPI-OP OLS用スパイク 1灯式 ¥8,000/セット OLS-3-SPI-OP OLS用スパイク 3灯式 ¥8,000/セット

LED

用定電流電源（

PWM

調光タイプ）

品番価格 定格入力 連結可能灯数 LDCC-33W-700PWM ￥23,500 AC100/200V 39VA 4～14灯

※調光範囲：1-100％

※必ず1系統につき、1台の電源をご選定ください。 1台の電源に器具の並列接続はできません。

※ 1灯式と3灯式を連結して使用する場合は、灯数の合計が「連結可能灯数の合計」

を超えないようにご注意ください。

※各電源の連結可能灯数の範囲外での使用はできません。

※1～3灯で使用の場合はお問い合わせください。

※上記の「PWM調光タイプ」と「DALI」の混在使用は不可。

※表示価格は全て税抜価格です。

品番価格 定格入力 連結可能灯数

LDCC-15W-700DALI ￥19,000 AC100～240V 50/60Hz 1～4灯 LDCC-50W-700DALI/2ch ￥39,000 AC100～240V 50/60Hz 1ch 3^～17灯

2ch 計22灯まで^※

LED

用定電流電源（

DALI

調光タイプ）

※DALI用コントローラには、Helvar社の調光システムを推奨します。

　他システムをご使用になる場合はお問い合わせください。

※調光範囲：0.1-100％

※50Wタイプは1chあたり最低3灯以上のLEDを接続する必要があります。

(4)

注文例

:

オーリンクス

1

灯式×

5

台、オーリンクス

3

灯式×

2

台を

1

系統で使用する場合

その他の注文についての詳細は弊社までお問い合わせください。

OLS-30K-15D-1

×

5

台　器具（光源色・配光・灯数）

OLS-30K-15D-3

×

2

台　器具（光源色・配光・灯数）

合計：

11

灯 STEP 1

LDCC-33W-700PWM

×

1

台（電源）

STEP 2

OLS-CON-2

ｍ

/EC

×

1

式　（配線リード：

OLS

リード

2m

終端コネクタ付）

STEP 3

手法 コーニス・ウォールウォッシュ

明るさ 情報

［ lx ］

［ lx ］ 200100

10 5

1 5m

2m

5m

2m

5m

2m 5m

2m

5m

2m 5m

2m

適した手法と明るさ

器具：OLS-30K-SP-1

器具：OLS-30K-SP-3

器具：OLS-30K-15D-1

器具：OLS-30K-15D-3

器具：OLS-30K-8D-1

器具：OLS-30K-8D-3

200 200

100 100

10 10

5 1 5

1

200 200 200

500 500 500

100 100

10 100

10 5 10

5

5 1

1

1 75

(mm) 75

(mm)

75

(mm) 75

(mm)

屋外照明

(5)

1

灯式

3

灯式 ^(mm) 80

60

20.5 4.5

42

3 72

200 200

（150）（150）

20 20

33

28 43

50

108

35

200 200

120

46 45

最小施工寸法推奨施工寸法

手

法：コーニス

Case 01

75 ⁵⁵

55

器具の熱による寿命・安全への影響を考慮して定めた最小の施工寸法（納まり）です。角度調整時の可動範囲は考慮しておりません。実際の施工では、推奨取付寸法を保ちつつ、メンテナンスを考慮し、より広い開口寸法をおすすめします。器具を並置する場合は条件が異なります。お問い合わせください。

本体両端の取付ホルダを施工面にネジ止めします。施工面に適した

4mm

径のネジをご用意ください。

標準で角度調整ホルダが装着されています。

5

°刻みで目安となる目盛が記されています。

オプションで差込式のスパイクが装着できます。

本体に装着した状態での出荷となります。

取り付け

器具の固定角度調整

90

°

90

°

スパイクによる固定

（300）

スパイク1灯式

160 45.5

Φ40

スパイク3灯式

45.5

160

Φ40

OLS-CON-2m/EC OLS-EXT-1m or 5m or 10m

2000

45

20 20 46

OLSリード2m 終端コネクタ

20 20

1000 or 5000 or 10000

46 45

OLS中間リード 128

90° 90^°

可動範囲

55 50

※ラスパート処理

(6)

配線（ PWM 定電流制御調光）

器具と離れた電源を中間リードで接続することが可能です。中間ケーブルの推奨と延長距離は下表をご参照ください。表の延長距離は最大容量の場合の目安の距離です。電源や電線の種類、

LED

の灯数によってはより延ばせる場合があります。詳しくはお問い合わせください。

•

リード線を延長しすぎると大変危険ですのでおやめください。

•

右記の長さを超えて延長する場合はお問い合わせください。

•

施工条件に応じた容量のケーブルを選定ください。現場環境に応じて、

耐水・耐候性のある規格に準じたケーブルを選定してください。

オーリンクスは、１本の灯体につき、対応する容量の電源１台、

OLS

リード

1

式をあわせてお求めください。

AC100V

PWM信号線

（CPEVS）

VCT0.75sq

「推奨中間ケーブルと延長距離」参照 LED用定電流電源

（PWM調光タイプ）

オーリンクス終端コネクタ

OLSリード（2m） 700mA

負荷出力 AC100V 信号線式PWM調光器

推奨中間ケーブルと延長距離

オーリンクス PWM調光タイプ VCT0.75sq + OLSリード

=電源から末端の器具まで100m以内 DALI調光タイプ VCT1.25sq + OLSリード

=電源から末端の器具まで39m以内 器具・ランプ

電源の種類

PWM 定電流制御調光

特長

リニアリティに優れ、ちらつきを抑えた調光が可能。

同期制御数も多く、中～大規模施設に適した調光方式です。

必要機器と接続容量

PWM

調光タイプ定電流電源に、弊社製の信号線式

PWM

調光器、または市販の蛍光灯用

PWM

調光器を直接接続することで制御できます。電源と調光器のみで他の機器は不要です。

OLS

リード（

+VCT0.75sq -2C

）器具 信号線式PWM調光器

LC-PWM PWM信号線（CPEVS）

PWM調光タイプ電源 LDCC-33W-700PWM

DALI による制御

DALI

による調光配線

デジタル通信により、下限値

0.1%

の調光領域を可能とし、

LED

パフォーマンスを最大限に活かすことができます。電源ごとにアドレスを持ち、個別制御が可能です。

必要機器と接続容量

LDCC-50W-700DALI/2ch

は

1ch

あたり、

3

～

17

灯、

2ch

合計で最大

22

灯まで接続できます。（

2ch 1

アドレス設定）

1ch

あたり最低

3

灯以上の

LED

を接続する必要があります。

1ch

：

3

灯、

2ch

：

2

灯のような使い方はできません。

DALI BUS

、

1

系統につき、最大

64

アドレスまでの

DALI

機器が接続可能です。

器具 DALI電源

LDCC-50W-700DALI/2ch

OLS

リード（

+VCT1.25sq -2C

） DALI 信号線（CPEVS）

DALI BUS電源

DALI電源 LDCC-50W-700DALI/2ch

屋外照明

コントローラ等DALI

OUTDOOR
