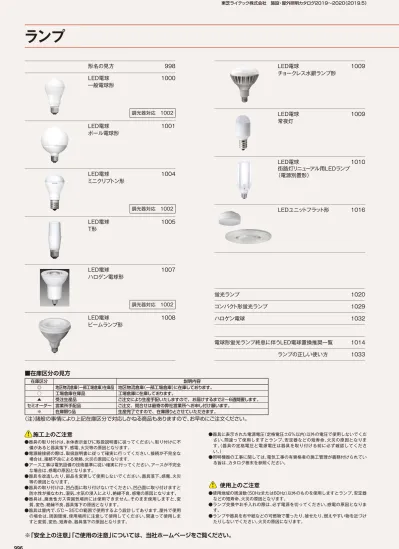

東芝ライテック株式会社施設 屋外照明カタログ 2019~2020(2019.5) 996

ランプ

  施工上のご注意

●器具の取り付けは、本体表示並びに取扱説明書に従ってください。取り付けに不 備があると器具落下、感電、火災等の原因となります。 ●電源線接続の際は、取扱説明書に従って確実に行ってください。接続が不完全な 場合は、接続不良による発熱、火災の原因になります。 ●アース工事は電気設備の技術基準に従い確実に行ってください。アースが不完全 な場合は、感電の原因となります。 ●器具を改造したり、部品を変更して使用しないでください。器具落下、感電、火災 等の原因となります。 ●器具の取り付けは、凹凸面に取り付けないでください。凹凸面に取り付けますと 防水性が損なわれ、湿気、水気の浸入により、絶縁不良、感電の原因となります。 ●器具は、腐食性ガス雰囲気場所には使用できません。そのまま使用しますと、変 質、変色、絶縁不良、器具落下の原因となります。 ●器具は屋内で、5℃∼35℃の範囲で使用するよう設計してあります。屋外で使用 の場合は、周囲環境、使用場所に注意して使用してください。間違って使用しま すと変質、変色、短寿命、器具落下の原因となります。 ●器具に表示された電源電圧（定格電圧±6％以内）以外の電圧で使用しないでくだ さい。間違って使用しますとランプ、安定器などの短寿命、火災の原因となりま す。（器具の定格電圧と電源電圧は器具を取り付ける前に必ず確認してくださ い。） ●照明機器の工事に関しては、電気工事の有資格者の施工管理が義務付けられてい る旨は、カタログ巻末を参照ください。

  使用上のご注意

●使用地域の周波数（50Hzまたは60Hz）以外のものを使用しますとランプ、安定器 などの短寿命、火災の原因となります。 ●ランプ交換やお手入れの際は、必ず電源を切ってください。感電の原因となりま す。 ●ランプや器具を布や紙などの可燃物で覆ったり、被せたり、燃えやすい物を近づけ たりしないでください。火災の原因になります。

LED電球

1009

チョークレス水銀ランプ形

LED電球

1009

常夜灯

LED電球

1010

街路灯リニューアル用LEDランプ

（電源別置形）

LEDユニットフラット形

1016

蛍光ランプ

1020

コンパクト形蛍光ランプ

1029

ハロゲン電球

1032

電球形蛍光ランプ終息に伴うLED電球置換推奨一覧

1014

ランプの正しい使い方

1033

形名の見方

998

LED電球

1000

一般電球形

調光器対応 1002

LED電球

1001

ボール電球形

LED電球

1004

ミニクリプトン形

調光器対応 1002

LED電球

1005

T形

LED電球

1007

ハロゲン電球形

調光器対応 1002

LED電球

1008

ビームランプ形

■在庫区分の見方

在庫区分 説明内容 ◎ 地区物流倉庫（一部工場倉庫）在庫品 地区物流倉庫（一部工場倉庫）に在庫しております。 ○ 工場倉庫在庫品 工場倉庫に在庫しております。 ▲ 受注生産品 ご注文により生産手配いたしますので、お届けするまで2∼6週間要します。 セミオーダー 営業所手配品 ご注文、問合せは最寄の弊社営業所へお申し付け願います。 ※ 在庫限り品 生産完了ですので、在庫限りとさせていただきます。

（注） 諸般の事情により上記在庫区分で対応しかねる商品もありますので、お早めにご注文ください。

※「安全上の注意」

「ご使用の注意」については、当社ホームページをご覧ください。

LED電球 5年保証制度導入のお知らせ

お客様が安心して LED 電球をご購入、ご使用

いただけるよう、2017 年 8 月から新たに

LED 電球に保証制度を導入しました。

通常のご使用において保証期間内に不点灯などの不具合が発生した場合、無料にて修理対応いたします。

保証内容

対象機種

●LED電球は、修理ができないため、商品交換とさせていただきます。 ●生産終息品については、後継機種または同等品での対応となります。 ※日本国内で販売された東芝ライテック製LED電球。 ※定格寿命：40000時間以上の製品。 ※入力電圧：交流電圧 定格周波数50/60Hz仕様のみ。 ※すでにご購入、ご使用している製品も対象となります。 ※街路灯リニューアル用LED ランプ（電源別置形）/専用LED  電源ユニットは対象外です。

ねじ込み形口金（E形）の 電源内蔵形LED電球（E26・E17・E11・E12・E39）

製造ロット番号の確認方法

製造ロット番号による製造年月の確認につきましては、以下リンク先にてご確認頂くか、もしくは製品形名 及び記載製造ロット番号をご確認の上、「東芝ライテックLED電球保証センター」までお問い合わせください。 対象製品の製造年月をご案内させていただきます。

LED電球の製造ロット番号の表記箇所は機種により３パターンあります。

対象期間

・購入日は保証書やレシートで確認しますが、これらが無い場合は、 製造年月より5年間となります。 ・製造年月はLED電球に印字されている製造ロット番号で確認します。 ・保証書やレシート、またはLED電球に印字されている製造ロット番号のいずれかが確認できない場合は保証対象になりません。 ・代替品の保証対象期間は、最初に購入いただいた製品の保証書やレシート、または製造ロット番号による製造年月から5年間となります。 ・保証書は順次製品に同梱していきます。

製品購入日より5年間

修理受付の流れ

・代替品は、宅配業者がお客様へお届 けいたしますので、交換の際は、故障 品の準備をお願いいたします。 ・故障品がない場合、代替品と交換で きません。

保証の例外

・本保証制度は日本国内のみ対象とさせていただきます。 ・24時間連続使用など１日20時間以上の長時間使用の場合、保証期間が半分となります。 ・取り扱い上の注意に従った使用以外で故障した場合、保証対象外となります。 ・故障ランプの取り換え作業、設置調整費、工事費等は本保証には含みません。 ① 故障品をお持ちのお客様から、LED電球 保証センターへ交換依頼（通話料無料）  お手元にランプをご準備ください。  使用状況等を確認させていただきます。 ② LED電球保証センターから宅配業者へ代 替品の発送指示 ③④ 宅配業者がお客様のところへ代替品発 送・同時に故障品を回収 ⑤ 宅配業者より弊社が故障品を回収 ボール 電球形 T形 クリプトン形ミニ ハロゲン電球形 常夜灯 ランプ形ビーム 水銀ランプ形チョークレス 一般電球形

お客様

東芝ライテック（株）

LED電球保証センター

①故障連絡 ③交換品 ④故障品 ⑤故障品 ②交換品

宅配業者

ロット番号の 表記箇所 （3パターン） 本体側面に表記 口金部に表記

「東芝ライテックLED電球保証センター」

通話料無料

0120-131-221

（受付時間：土日祝祭日除く、平日9時∼18時）

受 付 窓 口

詳しくはこちらへhttp://www.tlt.co.jp/tlt/support/ warranty/ledlamp/ledlamp.htm グローブトップ部に表記

997

形名 の 見方 LED電球 蛍光 ラ ン プ ハ ロ ゲ ン 電球 LED       ユ ニ ッ ト フ ラ ッ ト 形 コ ン パ ク ト 形 蛍光 ラ ン プ   ラ ン プ の    正 し い 使 い 方

ラ

ン

プ

0996-0997_ランプ-扉.indd 997 2019/04/15 11:43:55

LDA

ランプの種類・形状を表す LDA ： 一般照明用電球形（E26口金） 小形一般照明用電球形（E17口金） LDG ： ボール電球形 LDR ： 反射形電球形 （ ビームランプ形／レフランプ形／ 投光用電球形／ミラー付ハロゲン電球形） LDT ： T形（筒形形状） LDF ： その他（フラット形など）

G

配光角を示す記号 Ｎ ： 狭角配光形（15度未満） Ｍ：中角配光形   （15度以上30度未満） Ｗ：広角配光形   （30度以上90度未満） Ｈ：準全般配光形   （90度以上180度未満） Ｇ ： 全般配光形（180度以上）

E17

口金の種類 無し：E26 その他口金を採用 する場合は口金形 状を表記する。 例） E12,E17 等

/40W

その他代替表示／区分 一般照明用電球 ●●W形相当の明るさ 例） 小形電球40形相当

S

特殊仕様 W：防水形 調光などの特殊仕様を表記 Ｄ：調光器対応 Ｓ： 断熱材施工器具 対応 ２：シリーズの区分

4

L

入力電力 消費電力を表す数値 小数点以下を 四捨五入して表記。 光源色 Ｎ ：昼白色 W ：白色  WW ：温白色 Ｌ ：電球色

＜形名の見方＞

−

−

/

−

光源色 D：昼光色 WW：温白色 N：昼白色 L ：電球色 W：白色 定格消費電力を表す数値 小数点以下を四捨五入 して表記 1ワット未満は“1”と 表記する。

/29

N

全光束を表す数値 全光束の上2桁を表記する。 40：4000 lm 80：8000 lm 60：6000 lm 配光角を示す記号 N ：狭角配光形（25度未満） Ｍ ：中角配光形（25度以上60度未満） Ｗ ：広角配光形（60度以上90度未満） H ：準全般配光形（90度以上180度未満） G ：全般配光形（180度以上）

H

40

色温度を表す数値 色温度の上2桁を表記する。 27：2700K 30：3000K 35：3500K 40：4000K 50：5000K 口金の種類 GH ： GH形

GH

50

平均演色評価数 を表す数値を必要 に応じ表記する。

/70

制御方式を表す記号及び定格値を表す V：定電圧駆動方式 Vを整数で付記する I：定電流駆動方式 mAの百の位と十の位の数値を付 記する ランプの種類及び形状を表す LER： LEDライトエンジン 制御装置別置形

LER

I20

＜寸法の見方＞

ユニットフラット形 外径 全高 ビームランプ形 外径 全長 全長 ボール電球形 外径 ミニクリプトン形 外径 全長 全長 一般電球形 外径 ハロゲン電球形 外径 全長

＜口金の形状＞

E12

12㎜

E17

17㎜

E26

26㎜

GH69H-1

E11

11㎜

GX53-1a

E39

39㎜

ン

プ

形名

の

見方

○表3 電球形蛍光ランプに係る基準エネルギー消費効率

区分 基準エネルギー 消費効率 蛍光ランプの大きさの区分 蛍光ランプの光源色 蛍光ランプの形状 10 電球色 60.6 昼白色 58.1 昼光色 55.0 15 電球色 67.5 昼白色 65.0 昼光色 60.8 25 電球色 蛍光ランプが露出しているもの 72.4 蛍光ランプが露出していないもの 69.1 昼白色 蛍光ランプが露出しているもの 69.5 蛍光ランプが露出していないもの 66.4 昼光色 蛍光ランプが露出しているもの 65.2 蛍光ランプが露出していないもの 62.3 備考）１. 次のいずれかに該当するものは、本項の判断の基準の対象とする「電球形蛍光ランプ」には含まれないも のとする。 ①蛍光ランプに反射鏡を有する構造のもの ②光束を調節する機能を有するもの ③鶏舎用に設計されたもの ④蛍光ランプが分離できるもの ⑤蛍光ランプを保護するためのグローブが透明なもの ２. 「蛍光ランプの大きさの区分」とは、JISC7620-2に規定する大きさの区分をいう。 ３. エネルギー消費効率の算定法は、エネルギーの使用の合理化等に関する法律に基づく経済産業省告示第 54号（平成22年3月19日）の「3エネルギー消費効率の測定方法」による。

○表1  A形（E26又はE17口金）の電球形LEDランプに

係るランプ効率の基準

光源色 ランプ効率 昼光色 110.0 lm/W以上 昼白色 白 色 温白色 98.6 lm/W以上 電球色 備考） 次のいずれかに該当する場合は、表2に示された光源色の区分ごとの基準を 満たすこと。 ①電源電圧50V以下のもの ②平均演色評価数Raが90以上のもの ③調光器対応機能付きのもの

○表2  電球形LEDランプに係るランプ効率の基準

（A形（E26又はE17口金）以外のもの）

光源色 ランプ効率 昼光色 80 lm/W以上 昼白色 白 色 温白色 70 lm/W以上 電球色 備考） 調光・調色対応の電球形LEDランプについては、表2の光源色別の区分のラン プ効率の基準から5 lm/W を差し引いた値とする。なお、当該ランプのランプ 効率については、最大消費電力時における全光束から算出された値とする。

■グリーン購入法の品目と判断の基準

品目 蛍光ランプ（大きさの区分40形直管蛍光ランプ） 電球形状のランプ 判断の基準 ○次のいずれかの要件を満たすこと。 ①高周波点灯専用形（Hf）である場合は、次の基準を満たす こと。 ア. ランプ効率が100lm/W以上であること。 イ. 演色性は平均演色評価数Raが80以上であること。 ウ. 管径は25.5（±1.2）mm以下であること。 エ. 水銀封入量は製品平均5mg以下であること。 オ. 定格寿命は10,000時間以上であること。 ②ラピッドスタート形又はスタータ形である場合は、次の 基準を満たすこと。 ア. ランプ効率が85lm/W以上であること。 イ. 演色性は平均演色評価数Raが80以上であること。 ウ. 管径は32.5（±1.5）mm以下であること。 エ. 水銀封入量は製品平均5mg以下であること。 オ. 定格寿命は10,000時間以上であること。 ○次のいずれかの要件を満たすこと。 ①電球形LEDランプである場合は、次の基準を満たすこと。 ア. ランプの種類及び形状がA形であって、口金の種類がE26又はE17の場合は、表1に 示された光源色の区分ごとの基準を満たすこと。 イ. 上記ア以外の場合は、ランプ効率が表2に示された光源色の区分ごとの基準を満た すこと。ただし、ビーム開きが90度未満の反射形タイプの場合は、ランプ効率が 50lm/W以上であること。 ウ. 演色性は平均演色評価数Raが70以上であること。 エ. 定格寿命は40,000時間以上であること。ただし、ビーム開きが90度未満の反射形 タイプの場合は、30,000時間以上であること。 ②電球形蛍光ランプである場合は、次の基準を満たすこと。 ア. エネルギー消費効率が表3に示された区分ごとの基準エネルギー消費効率を下回ら ないこと。 イ. 水銀封入量は製品平均4mg以下であること。 ウ. 定格寿命は6,000時間以上であること。 配慮事項 ○製品の包装又は梱包は、可能な限り簡易であって、再生 利用の容易さ及び廃棄時の負荷低減に配慮されているこ と。 ○製品の包装又は梱包は、可能な限り簡易であって、再生利用の容易さ及び廃棄時の負 荷低減に配慮されていること。 備考）1. 本項の判断の基準の対象とする「電球形LEDランプ」又は「電球形蛍光ランプ」は、電球用のソケットにそ のまま使用可能なランプとする。ただし、人感センサ、非常用照明（直流電源回路）等は除く。 2. 「平均演色評価数Ra」の測定方法は、JIS C 7801（一般照明用光源の測光方法）に規定する光源色及び 演色評価数測定に準ずるものとする。 3. 「光源色」は、JIS Z 9112（蛍光ランプ・LEDの光源色及び演色性による区分）に規定する光源色の区分 に準ずるものとする。 4. 昼光色、昼白色、白色、温白色及び電球色以外の光を発するものは、本項の「蛍光ランプ」及び「電球形状の ランプ」に含まれないものとする。 5. 本項の「電球形LEDランプ」とは、一般照明として使用する白色LED使用の電球形状のランプとする。 6. 本項の電球形LEDランプの「ランプの種類及び形状がA形」とは、JIS C 8158（一般照明用電球形LEDラン プ（電源電圧50V超））に規定する種類及び形状を表す記号が「A形（LDA）」であるものをいう。また、「口金の 種類がE26又はE17」とは、同JIS の口金の種類を表す記号が「E26」又は「E17」であるものをいう。 7. 本項の電球形LEDランプの「定格寿命」とは、光源の初期の光束が70%まで減衰するまでの時間とする。 また、その測定方法は、JIS C 8152-3（照明用白色発光ダイオード（LED）の測光方法−第3部：光束維 持率の測定方法）に準じるものとする。 8. 本項の電球形蛍光ランプの「定格寿命」とは、ランプが点灯しなくなるまでの総点灯時間又は全光束が初 期値の60％に下がるまでの総点灯時間のいずれか短いものとする。また、その測定方法は、JIS C 7620-2（一般照明用電球形蛍光ランプ−第2部：性能仕様）の定格寿命に準じるものとする。 9. 調達を行う各機関は、非常用照明器具用のランプを調達する場合、器具の適合条件を十分確認すること。

■トップランナー制度

●トップランナー制度とは

省エネ法 第78条に規定されるエネルギー消費効率が優れた製品（トップランナー）の性能を基準として、今後の技術進 歩度合を効率改善分として加算し、製造事業者等が目標年度に満たすべき省エネ基準を定める制度。

●トップランナー制度対象機器 要件

①日本国内で大量に使用される機械器具 ②使用に際し相当量のエネルギーを消費する機械器具 ③エネルギー消費効率の向上を図ることが特に必要なもの エネルギー使用の合理化に関する法律の規定に基づきエル・イー・ディー・ランプの性能の向上に関する製造事業者等の判 断の基準が平成25年11月1日に制定されました。（経済産業省告示 第235号） １．対象製品 JIS C 8158（一般照明用電球形LEDランプ（電源電圧50V超））で規定する種類及び形状を表す記号が 「A形(LDA)」であって、口金の種類を表す記号が、「E26」及び「E17」のものが対象となります。 ただし、以下製品は対象除外となります。 ・「A形（LDA）」以外（「T形（LDT）」・「G形（LDG）」など） ・平均演色評価数が90以上のもの。 ・明るさを調整する機能を有するもの。 ２．判断の基準 目標年度（平成29年度）に国内向けに出荷するLEDランプのエネルギー消費効率が規定で定められた 基準エネルギー消費効率を下回らないようにすることが必要となります。 区分 基準エネルギー 消費効率 lm/W 区分名 光源色 1 昼光色・昼白色・白色 110.0 2 温白色・電球色 98.6 ３．表示事項等 LEDランプの表示に関する事項は平成二十六年十一月一日より施行となります。 製造事業者等は、次の事項の表示が必要となります。 尚、施行前に製造又は輸入されたLEDランプについては適用されません。 イ 品名及び形名   ロ 区分名   ハ 全光束   ニ 消費電力 ホ エネルギー消費効率   ヘ 光源色   ト 製造事業者等の氏名又は名称 チ JNLA登録試験事業者がハ及びニを測定したこと

■省エネラベリング制度

この制度はトップランナー基準を達成しているかどうかを製造事業 者などが「省エネラベル」に表示するもので、省エネ製品を選ぶ際の 手助けとなります。 ①省エネ性マーク 省エネ基準を達成すると 、未達成の場合は で表示されます。 ②省エネ基準達成率 製品がトップランナー基準の目標基準値をどの程度達成している か、％で表示します。 ③エネルギー消費効率 製品区分ごとに定められた測定方法で得られた数値で、その製品 がどれくらいエネルギーを消費するかを示しています。 ④区分名 大きさの区分や光色、形状によって1、2（左表参照）、a∼l（表2参 照）の区分に分類されます。区分ごとに目標基準値が定められてい ます。

999

本カタログ掲載商品の価格には、消費税、配送料、設置調整費、工事費、使用済商品の引取り費は含まれておりません。 JANコード 無印（上7桁）4904550 ★印（上7桁）4974550

各種ランプの形名の見方

形名 の 見方 LED電球 蛍光 ラ ン プ ハ ロ ゲ ン 電球 LED       ユ ニ ッ ト フ ラ ッ ト 形 コ ン パ ク ト 形 蛍光 ラ ン プ   ラ ン プ の    正 し い 使 い 方

ラ

ン

プ

形名 の 見方 0998-0999_ランプ.indd 999 2019/04/13 13:42:22

60W形相当 電球色 昼白色

（

配光角 約180度

）

40W形相当 電球色 昼白色

（

配光角 約180度

）

80W形相当 電球色 昼白色

（

配光角 約240度

）

60W形相当 電球色 昼白色

（

配光角 約260度

）

40W形相当 電球色 昼白色

（

配光角 約260度

）

電球色 100W形相当 昼白色

（

配光角 約230度

）（

約240度配光角

）

LED電球

LDA11L-G/80W LDA9N-G/80W LDA8L-G/60W LDA7N-G/60W LDA5L-G/40W

LDA4N-G/40W LDA4N-G-K/40WLDA5L-G-K/40W LDA8L-G-K/60WLDA7N-G-K/60W

・全方向タイプ（配光角約230∼260度）

・広配光タイプ（配光角約180度）

・密閉形器具対応

※1 ※2 ※1 「防湿形」「防湿防雨形」の照明器具にも対応 （「防雨形」は適合器具を除き使用不可） ※2  密閉形器具の種類によっては、明るさが低下したり、 寿命が短くなる場合があります。 一般 電球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 種別（色）グローブ 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W）＊ 定格 入力 電流 （A） 全光束 （lm） ＊ エネルギー 消費効率 （lm/W） 定格 寿命 （h） 区 分 名 省エネ 達成率 外径 全長

●全方向タイプ 

2019年10月モデルチェンジ予定 40W形相当

LDA5L-G/40W

2,300

251 91360 ★487375 ◎ 10 電球色 樹脂乳白 60 112 70 E26 100 4.9 0.084 485 98.9 40000 2 100%

LDA4N-G/40W

2,300

251 91370 ★487382 ◎ 10 昼白色 樹脂乳白 60 112 70 E26 100 4.4 0.075 485 110.2 40000 1 100% 60W形相当

LDA8L-G/60W

3,500

251 91380 ★487399 ◎ 10 電球色 樹脂乳白 60 112 70 E26 100 7.8 0.130 810 103.8 40000 2 105%

LDA7N-G/60W

3,500

251 91390 ★487405 ◎ 10 昼白色 樹脂乳白 60 112 70 E26 100 7.3 0.122 810 110.9 40000 1 100% 80W形相当

LDA11L-G/80W

6,300

251 91440 ★488594 ◎ 10 電球色 樹脂乳白 60 119 167 E26 100 10.6 0.170 1160 109.4 40000 2 110%

LDA9N-G/80W

6,300

251 91450 ★488600 ◎ 10 昼白色 樹脂乳白 60 119 130 E26 100 9.2 0.150 1160 126.0 40000 1 114% 100W形相当

LDA14L-G/100W

7,000

251 91680 ★552745 ◎ 10 電球色 樹脂乳白 60 119 186 E26 100 14.3 0.240 1520 106.2 40000 2 107%

LDA11N-G/100W

7,000

251 91690 ★552769 ◎ 10 昼白色 樹脂乳白 60 119 167 E26 100 11.2 0.185 1520 135.7 40000 1 123%

●広配光タイプ 

2019年10月モデルチェンジ予定 40W形相当

LDA5L-G-K/40W

オープン

251 91280 ★489003 ◎ 10 電球色 樹脂乳白 55 100 65 E26 100 4.9 0.084 485 98.9 40000 2 100%

LDA4N-G-K/40W

オープン

251 91290 ★489010 ◎ 10 昼白色 樹脂乳白 55 100 65 E26 100 4.4 0.075 485 110.2 40000 1 100% 60W形相当

LDA8L-G-K/60W

オープン

251 91300 ★489041 ◎ 10 電球色 樹脂乳白 55 100 65 E26 100 7.8 0.130 810 103.8 40000 2 105%

LDA7N-G-K/60W

オープン

251 91310 ★489058 ◎ 10 昼白色 樹脂乳白 55 100 65 E26 100 7.3 0.122 810 110.9 40000 1 100% ＊定格消費電力及び全光束値はJNLA登録試験事業者（120336JP）の試験結果に基づき、弊社の責任で表示しています。 区分名1（昼白色） 区分名2（電球色） ●スイッチを入れてから点灯するまでの時間は、商品により異なります。 定格寿命は設計寿命であり、寿命を保証するものではありません。 以下の器具には絶対に使用しないでください。 ●調光機能のついた電球器具や回路［調光機能：電球の明るさを変える機能］（100％点灯でも使用不可） ●誘導灯・非常用照明器具 ●HIDランプ（水銀灯など）用器具 ●人感スイッチなど自動点滅装置や遅れ停止スイッチ付器具（適合表示器具を除く） ●リモコンのついた電球器具や回路（適合表示器具を除く） ●密閉形器具の種類によっては、保護回路が働き電力をおさえるため、明るさが低下する場合があります。 ●断熱材施工器具［SB、SGⅠ、SG形表示器具］（適合表示器具を除く） （このほか使用器具の種類によって寸法的、熱的、その他の状況により使用できない場合があります。事前に器具をご確認ください。） 以下の環境で絶対に使用しないでください。 ● 水滴などがかかる場所 ● 直流電源

一般電球形 全方向タイプ 一般電球40W形・60W形・80W形・100W形相当／広配光タイプ 一般電球40W形・60W形相当

E26口金

LDA14L-G/100W LDA11N-G/100W

【100W形相当 お買い求めの前のご注意】

ランプとカバーのすき間が狭い小形器具など使用できない場合があります。 事前に器具をご確認ください。 短寿命となる おそれのある 器具 使用可能 器具 すき間が せまい すき間がせまい すき間が せまい が が い 色温度 平均演色評価数 電球色 2700K Ra80 昼白色 5000K Ra70

は省エネ基準達成品 

はグリーン購入法適合品（平成31年度） 

ン

プ

＊定格消費電力及び全光束値はJNLA登録試験事業者（120336JP）の試験結果に基づき、弊社の責任で表示しています。 区分名1（昼白色） 区分名2（電球色） ●スイッチを入れてから点灯するまでの時間は、商品により異なります。 定格寿命は設計寿命であり、寿命を保証するものではありません。 以下の器具には絶対に使用しないでください。 ●調光機能のついた電球器具や回路［調光機能：電球の明るさを変える機能］（100％点灯でも使用不可） ●誘導灯・非常用照明器具 ●HIDランプ（水銀灯など）用器具 ●人感スイッチなど自動点滅装置や遅れ停止スイッチ付器具（適合表示器具を除く） ●リモコンのついた電球器具や回路（適合表示器具を除く） ●密閉形または密閉に近い器具（ボール電球60W形・100W形相当） ●断熱材施工器具［SB、SGⅠ、SG形表示器具］（適合表示器具を除く） （このほか使用器具の種類によって寸法的、熱的、その他の状況により使用できない場合があります。事前に器具をご確認ください。） 以下の環境で絶対に使用しないでください。 ●水滴などがかかる場所 ●直流電源

ボール電球形 広配光タイプ ボール電球40W形相当

（外径70mmタイプ）

・ 当ボール電球と同等のサイズ

・密閉形器具対応

※ ※「防湿形」「防湿防雨形」の照明器具にも対応

ボール電球形 広配光タイプ ボール電球60W形・100W形相当

（外径95mmタイプ）

・ 当ボール電球と同等のサイズ

LDG7-G/60W, LDG11-G/100W

●外径95mmタイプ

ボール 電 球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種 別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） エネルギー 消費効率 （lm/W） 定格 寿命 （h） 外径 全長 60W形相当

LDG7L-G/60W

3,600

251 91940 ★597234 ◎ 10 電球色 樹脂乳白 95 127 138 E26 100 7.0 0.118 730 104.2 40000

LDG7N-G/60W

3,600

251 91950 ★597241 ◎ 10 昼白色 樹脂乳白 95 127 138 E26 100 6.5 0.110 730 112.3 40000 100W形相当

LDG11L-G/100W

6,200

251 91920 ★597210 ◎ 10 電球色 樹脂乳白 95 127 138 E26 100 11.4 0.194 1340 117.5 40000

LDG11N-G/100W

6,200

251 91930 ★597227 ◎ 10 昼白色 樹脂乳白 95 127 138 E26 100 10.9 0.186 1340 122.9 40000

●外径70mmタイプ

ボール 電 球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種 別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） エネルギー 消費効率 （lm/W） 定格 寿命 （h） 外径 全長 40W形相当

LDG4L-G/G70/40W

3,500

251 91960 ★597258 ◎ 10 電球色 樹脂乳白 70 100 110 E26 100 4.1 0.070 410 100.0 40000

LDG4N-G/G70/40W

3,500

251 91970 ★597265 ◎ 10 昼白色 樹脂乳白 70 100 110 E26 100 3.7 0.064 410 110.8 40000 色温度 平均演色評価数 電球色 2700K Ra83 昼白色 5000K Ra83 色温度 平均演色評価数 電球色 2700K Ra83 昼白色 5000K Ra83 昼白色 電球色 60W形相当 昼白色 電球色 100W形相当

一般電球形 下方向タイプ 一般電球60W形相当

・密閉形器具対応

※1 ※2 ※1  「防湿形」「防湿防雨形」の照明器具にも対応（「防雨形」は適合 器具を除き使用不可） ※2  密閉形器具の種類によっては、明るさが低下したり、寿命が短く なる場合があります。 2019年10月モデルチェンジ予定 一般 電球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W）＊ 定格 入力 電流 （A） 全光束 （lm） ＊ エネルギー 消費効率 （lm/W） 定格 寿命 （h） 区 分 名 省エネ 達成率 外径 全長 60W形相当

LDA7L-H/60W

2,700

251 91840 ★588584 ◎ 10 電球色 樹脂乳白 55 100 65 E26 100 7.0 0.113 810 115.7 40000 2 117%

LDA6N-H/60W

2,700

251 91850 ★588591 ◎ 10 昼白色 樹脂乳白 55 100 65 E26 100 6.1 0.101 810 132.7 40000 1 120%

E26口金

LDA7L-H/60W, LDA6N-H/60W 色温度 平均演色評価数 電球色 2700K Ra83 昼白色 5000K Ra83 電球色 昼白色 （配光角約120度） 60W形相当 40W形相当 4.1W 3.7W 昼白色 電球色 LDG4-G/G70/40W

1001

本カタログ掲載商品の価格には、消費税、配送料、設置調整費、工事費、使用済商品の引取り費は含まれておりません。 JANコード 無印（上7桁）4904550 ★印（上7桁）4974550

ＬＥＤ電球

は省エネ基準達成品 

はグリーン購入法適合品（平成31年度） 

形名 の 見方 LED電球 蛍光 ラ ン プ ハ ロ ゲ ン 電球 LED       ユ ニ ッ ト フ ラ ッ ト 形 コ ン パ ク ト 形 蛍光 ラ ン プ   ラ ン プ の    正 し い 使 い 方

ラ

ン

プ

LED電球 1000-1004_ランプ.indd 1001 2019/04/13 13:43:07

LED電球

【調光器対応】 ハロゲン電球形 当社ネオハロビーム100W形相当

・2線式位相制御調光器に対応

※1

・当社JDRハロゲン電球と同じビーム角

 （中角：20度、広角：35度）

・ムラの少ないキレイなスポット光

・平均演色評価数：Ra92

※1  調光器によっては不点・チラツキが発生することがあります。チラツキのない範囲でご使 用ください。調光するためには別途、2線式調光器（コントルクスⓇ_{）が必要となります。} 一部機種では正常な調光効果が得られない場合があります（推奨調光器WDG9001）。リ モコンのついた電球器具や回路ではご使用できません。（適合表示器具を除く） タイプ _{（ご注文形名）}形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 本体色 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） ビーム 光束 （lm） エネルギー 消費効率 （lm/W） 最大 光度 （cd） ビーム の開き （度） 定格 寿命 （h） 外径 全長 中角

LDR6L-M-E11/D2

7,500

251 92340 ★609951 ◎ 10 電球色 白 50 66 75 E11 100 6.4 0.112（420）210 65.6 3000 20 40000

LDR6W-M-E11/D2

7,500

251 92360 ★609975 ◎ 10 白色 白 50 66 75 E11 100 5.5 0.100（420）210 76.3 3000 20 40000 広角

LDR6L-W-E11/D2

7,500

251 92350 ★609968 ◎ 10 電球色 白 50 66 75 E11 100 6.4 0.112（420）260 65.6 1250 35 40000

LDR6W-W-E11/D2

7,500

251 92370 ★609982 ◎ 10 白色 白 50 66 75 E11 100 5.5 0.100（420）260 76.3 1250 35 40000 ・全光束は参考値です。

E11口金

色温度 平均演色評価数 電球色 2700K Ra92 白 色 4000K Ra92

【調光器対応】 ミニクリプトン形 広配光タイプ 小形電球40W形相当

・2線式位相制御調光器に対応

※1

・断熱材施工器具対応

※2

・密閉形器具対応

※2 ※3 ※1  調光器によっては不点・チラツキが発生することがあります。チラツキのない範囲でご使用ください。 調光するためには別途、2線式調光器（コントルクスⓇ_{）が必要となります。一部機種では正常な調} 光効果が得られない場合があります（推奨調光器WDG9001）。リモコンのついた電球器具や回路で はご使用できません。（適合表示器具を除く） ※2  断熱材施工器具・密閉形器具の種類によっては、明るさが低下したり、寿命が短くなる場合があります。 ※3 「防湿形」「防湿防雨形」の照明器具にも対応（「防雨形」は適合器具を除き使用不可）

（ネック部：スリムタイプ）

小形 電球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） エネルギー 消費効率 （lm/W） 定格 寿命 （h） 外径 全長 40W形相当

LDA5L-G-E17/S/D40W

6,600

251 91660 ★553759 ◎ 10 電球色 樹脂乳白 35 67 49 E17 100 5.3 0.095 440 83.0 40000

LDA5N-G-E17/S/D40W

6,600

251 91670 ★553766 ◎ 10 昼白色 樹脂乳白 35 67 49 E17 100 5.3 0.095 440 83.0 40000

【調光器対応】 一般電球形 広配光タイプ 一般電球50W形・60W形相当

・2線式位相制御調光器に対応

※1

・密閉形器具対応

※2 ※3 ※1  調光器によっては不点・チラツキが発生することがあります。チラツキのない範囲でご使用ください。 調光するためには別途、2線式調光器（コントルクスⓇ_{）が必要となります。一部機種では正常な調} 光効果が得られない場合があります（推奨調光器WDG9001）。リモコンのついた電球器具や回路で はご使用できません。（適合表示器具を除く） ※2 「防湿形」「防湿防雨形」の照明器具にも対応（「防雨形」は適合器具を除き使用不可） ※3  密閉形器具の種類によっては、明るさが低下したり、寿命が短くなる場合があります。 一般 電球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） エネルギー 消費効率 （lm/W） 定格 寿命 （h） 外径 全長 50W形相当

LDA8L-G-K/D/50W

5,600

251 91040 ★475877 ◎ 10 電球色 樹脂乳白 60 113 160 E26 100 8.2 0.142 640 78.0 40000 60W形相当

LDA8N-G-K/D/60W

5,600

251 91050 ★475884 ◎ 10 昼白色 樹脂乳白 60 113 160 E26 100 8.2 0.142 810 98.7 40000

E26口金

LDA8L-G-K/D/50W, LDA8N-G-K/D/60W ●スイッチを入れてから点灯するまでの時間は、商品により異なります。 定格寿命は設計寿命であり、寿命を保証するものではありません。 以下の器具には絶対に使用しないでください。 ●誘導灯・非常用照明器具 ●HIDランプ（水銀灯など）用器具 ●人感スイッチなど自動点滅装置や遅れ停止スイッチ付器具（適合表示器具を除く） ●リモコンのついた電球器具や回路（適合表示器具を除く） ●密閉形または密閉に近い器具（LDR6-M(W)-E11/D2） ●断熱材施工器具［SB、SGⅠ、SG形表示器具］（適合表示器具を除く） （このほか使用器具の種類によって寸法的、熱的、その他の状況により使用できない場合があります。事前に器具をご確認ください。） 以下の環境で絶対に使用しないでください。 ●水滴などがかかる場所 ●直流電源

E17口金

色温度 平均演色評価数 電球色 2700K Ra80 昼白色 5000K Ra70 色温度 平均演色評価数 電球色 2700K Ra80 昼白色 5000K Ra70 50W形相当 60W形相当 電球色 昼白色 8.2W （配光角約180度） 40W形相当 電球色 昼白色 （配光角約180度） LDA5-G-E17/S/D40W LDR6-E11/D2 _{100W形相当} 電球色 6.4W 中角 白色 5.5W 中角 100W形相当 電球色 6.4W 広角 白色 5.5W 広角

はグリーン購入法適合品（平成31年度） 

ン

プ

調光器対応 LED電球 ご使用上の注意 注） ●ランプ単体では調光はできません。調光には調光器が必要です。 ●調光時にちらつきが発生するときは、ちらつきが発生しない位置に調光器を操作して使用してください。 ●調光時に調光器・ランプからわずかに音がすることがありますが異常ではありません。 ●調光したときの明るさや電力の変化は電球と異なります。 ●調光器のつまみを絞って消灯させても電力は消費します。長時間消灯する場合は、電源スイッチを切ることをお勧めします。 ●複数のランプを接続して調光した場合、0％に近い明るさの調光ができないことや個々の明るさや消灯にばらつきがあります。 ●0％に近い明るさの状態（調光下限付近）で電源を切り、電源を再投入した場合は、点灯までに時間がかかったり、点灯しない場合があります。  この場合は一度100％の明るさに操作すると点灯します。 ●電源の変動やひずみ、その他の外部影響（ドライヤー、掃除機、電子レンジ、温水便座など）により、ちらつきや光の揺らぎ、立ち消え、明るさの低下が発生することがあります。 ●複数のランプを接続して調光した場合、下限付近での明るさの調光ができないことや、個々の明るさや消灯にばらつきが発生することがあります。 ●調光した状態で電源スイッチを入れた場合、一瞬明るくなったり、光の揺らぎが発生することがありますが、ランプ故障ではありません。

● 当社LED専用コントルクス_{（2線式）WDG9001には徐々に明るくする機能を搭載しております。 LDA5L-G-E17/S/D40W ・ LDA5N-G-E17/S/D40W ・ LDA8L-G-K/D/50W} ®

・ LDA8N-G-K/D/60W・ LDR6L-M-E11/D2・ LDR6L-W-E11/D2・ LDR6W-M-E11/D2・ LDR6W-W-E11/D2・ LDR7L-M-E11/D・ LDR7L-W-E11/Dと組み合わせてご使用の 場合は、点灯するまでに3秒程時間がかかりますが、ランプ故障ではありません。

●各調光器への接続台数は下記の表の上限台数に従って接続してください。 白熱灯用調光器（2線式）の接続上限台数

対象機種 調光器の容量

200Ｗ 400Ｗ 500Ｗ 800Ｗ Ｅ11口金 LED電球 ハロゲン電球形（調光器対応） LDR6L-M-E11/D2 ・ LDR6L-W-E11/D2 LDR6W-M-E11/D2 ・ LDR6W-W-E11/D2

LDR7L-M-E11/D ・ LDR7L-W-E11/D 5台 10台 12台 20台 Ｅ17口金 LED電球 ミニクリプトン形（調光器対応） LDA5L-G-E17/S/D40W ・ LDA5N-G-E17/S/D40W

Ｅ26口金 LED電球 一般電球形 防水形（調光器対応） LDA5L/WD ・ LDA5N/WD ・ LDA7L/WD ・ LDA7N/WD 10台 20台 24台 30台 Ｅ26口金 LED電球 一般電球形（調光器対応） LDA8L-G-K/D/50W ・ LDA8N-G-K/D/60W 5台 10台 12台 20台

LED電球・LEDユニット調光器対応モデル専用

LEDコントルクス

®

（2線式）

LEDコントルクス の取り付けには電気工事が必要となります

LEDコントルクス（２線式）

WDG9001 ¥8,600

（税抜） ●ON・OFFスイッチ付 ●適合負荷東芝ライテック製LED電球調光器対応  白熱灯（160Wまで） ●定格容量1.6A ●定格電圧100V ●調光範囲0∼100％（明るさ比） 適合プレート別売 WDG5111（WW）95円（税抜） （1.6A） 特長 ●LED電球・LEDユニット調光器対応 LED電球・LEDユニット調光器対応（東芝ライテック製)専用の調光器です。消費電力が少ないLEDに適した  の専用調光器 制御を行うため、調光下限付近でも細やかな操作ができます。（白熱灯専用調光器を使用する場合と比較） ●明るさ下限ポイント調整機能付 LED電球・LEDユニット毎の特性に合わせて、点灯消灯の明るさ下限を調整することができるので、設置場所 やランプにあわせた設定ができます。（下限設定済みのポイントから0％の間は調光できません） ご注意 _{●種類の異なる負荷を1つの調光器（コントルクス}®_{）で使用する場合は、ランプ特性により個々の明るさに違いが出ます。また、点灯・消灯のタイミングに} 違いが出る場合があります。その場合は、「明るさ下限設定」を行ってください。 ●調光下限付近では、ランプの明るさや光色にばらつき・光のゆらぎ（ちらつき）が発生する場合があります。その場合は、「明るさ下限設定」を行ってください。 ●電源ひずみの影響により、ちらつきや照度低下、立消えが発生する場合があります。 ●電源電圧変動により、負荷の明るさが変動することがあります。 ●複数のコントルクス®_{で操作する場合、影響し合いちらつく場合があります。コントルクス}®_{のつまみを調整して負荷がちらつかない位置でご使用ください。} ●あらかじめ調光機能のついた照明器具、信号線式の調光型照明器具は使用できません。 ●この器具は雑音防止設計になっていますが、ラジオやステレオなどの音響機器に雑音障害をおよぼす場合があります。そのときは、次のような対策をしてください。  ・コントルクス®_{と音響機器およびアンテナ、アース線はできるだけ（1ｍ以上）はなしてください。 ・音響機器にアースを取り付けてください。}  ・コントルクス®_{と音響機器の電源は別配線とするか1ｍ以上はなしてください。 ・有効なアンテナを張ってください。} ※ この器具は、東芝ライテック製LED電球・LEDユニット調光器対応、白熱電球専用です。蛍光ランプや水銀ランプなどには使用できません。 ※ 同じ種類・同じワット（消費電力）のランプをお使いください。 ※ 低ボルトハロゲン照明器具は使用できません。 ※ 信号線式のLED照明器具とは組合せできません。 ※ 白熱灯にも使用できます。（160Wまで） ●各調光器への接続台数は下記の表の上限台数に従って接続してください。 LEDコントルクス （WDG9001）の接続上限台数 対象機種 単独取付時 連接取付時

Ｅ11口金 LED電球 ハロゲン電球形（調光器対応） LDR6L-M-E11/D2 ・ LDR6L-W-E11/D2 LDR6W-M-E11/D2 ・ LDR6W-W-E11/D2

LDR7L-M-E11/D ・ LDR7L-W-E11/D 11台 8台 Ｅ17口金  LED電球 ミニクリプトン形（調光器対応） LDA5L-G-E17/S/D40W ・ LDA5N-G-E17/S/D40W

Ｅ26口金  LED電球 一般電球形（調光器対応） LDA5L/WD ・ LDA5N/WD 26台 20台 LDA7L/WD ・ LDA7N/WD 17台 13台 LDA8L-G-K/D/50W ・ LDA8N-G-K/D/60W 11台 8台

1003

ＬＥＤ電球

本カタログ掲載商品の価格には、消費税、配送料、設置調整費、工事費、使用済商品の引取り費は含まれておりません。 JANコード 無印（上7桁）4904550 ★印（上7桁）4974550 形名 の 見方 LED電球 蛍光 ラ ン プ ハ ロ ゲ ン 電球 LED       ユ ニ ッ ト フ ラ ッ ト 形 コ ン パ ク ト 形 蛍光 ラ ン プ   ラ ン プ の    正 し い 使 い 方

ラ

ン

プ

LED電球 1000-1004_ランプ.indd 1003 2019/04/13 13:43:13

LED電球

●ミニクリプトン形ランプ横差しダウンライトをご使用の方へお知らせ

※器具の種類によっては寸法的に取り付けできない場合があります。 対象機種 対象機種 ・LDA4L-H-E17/S/40W ・LDA4N-H-E17/S/40W ・LDA6L-H-E17/S ・LDA6N-H-E17/S ・LDA6L-H-E17/S50W/2 ・LDA6N-H-E17/S/60W ・LDA5L-G-E17/S/D40W ・LDA5N-G-E17/S/D40W ・LDA4L-G-E17/S/40W ・LDA4N-G-E17/S/40W ・LDA5L-G-E17/S/40W ・LDA5N-G-E17/S/40W ・LDA6L-D-H-E17/S ・LDA6N-D-H-E17/S ・LDA7L-G-E17/S/60W ・LDA7N-G-E17/S/60W ・LDA4L-G-E17/S ・LDA4N-G-E17/S ・LDA4L-H-E17/S ・LDA4N-H-E17/S ソケット仕様 E 17 口 金 通常タイプ 誤 挿 入 防 止 タ イ プ ネック部 通常タイプ ネック部 スリムタイプ 〈ネック部 : 通常タイプ〉 通常ソケットに対応 〈ネック部 : スリムタイプ〉 根元がスリムだから 奥まで届く くぼんでいる どちらも 対応 長い 凸がある

誤挿入防止ソケットには根元が長いLED電球をおすすめします。

※

【断熱材施工器具対応】 広配光タイプ／下方向タイプ 小形電球40W形・50W形・60W形相当

・断熱材施工器具対応

※1

・密閉形器具対応

※1 ※2 ※1 断熱材施工器具・密閉形器具の種類によっては、明るさが低下したり、寿命が短くなる場合があります。 ※2 「防湿形」「防湿防雨形」の照明器具にも対応（「防雨形」は適合器具を除き使用不可） 2019年12月モデルチェンジ予定 小形 電球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W）＊ 定格 入力 電流 （A） 全光束 （lm） ＊ エネルギー 消費効率 （lm/W） 定格 寿命 （h） 区 分 名 省エネ 達成率 外径 全長

●【断熱材施工器具対応】 ミニクリプトン形 4.2W・3.9W 広配光タイプ

平均演色評価数 電球色：Ra83 昼白色：Ra83 

（ネック部：スリムタイプ）

40W形相当

LDA4L-G-E17/S/40W

4,000

251 91880 ★588621 ◎ 10 電球色 樹脂乳白 35 67 33 E17 100 4.2 0.073 440 104.7 40000 2 106%

LDA4N-G-E17/S/40W

4,000

251 91890 ★588638 ◎ 10 昼白色 樹脂乳白 35 67 33 E17 100 3.9 0.067 440 112.8 40000 1 102%

●【断熱材施工器具対応】 ミニクリプトン形 7.0W 広配光タイプ

平均演色評価数 電球色：Ra80 昼白色：Ra70 

（ネック部：スリムタイプ）

60W形相当

LDA7L-G-E17/S/60W

6,300

251 91700 ★553858 ◎ 10 電球色 樹脂乳白 40 81 70 E17 100 7.0 0.120 760 108.5 40000 2 110%

LDA7N-G-E17/S/60W

6,300

251 91710 ★553865 ◎ 10 昼白色 樹脂乳白 40 81 70 E17 100 7.0 0.120 860 122.8 40000 1 111%

●【断熱材施工器具対応】 ミニクリプトン形 4.1W・3.7W 下方向タイプ

平均演色評価数 電球色：Ra83 昼白色：Ra83 

（ネック部：スリムタイプ）

40W形相当

LDA4L-H-E17/S/40W

2,900

251 91860 ★588607 ◎ 10 電球色 樹脂乳白 35 67 32 E17 100 4.1 0.072 440 107.3 40000 2 108%

LDA4N-H-E17/S/40W

2,900

251 91870 ★588614 ◎ 10 昼白色 樹脂乳白 35 67 32 E17 100 3.7 0.064 440 118.9 40000 1 108%

●【断熱材施工器具対応】 ミニクリプトン形 5.7W・6.1W 下方向タイプ

平均演色評価数 電球色：Ra80 昼白色：Ra70 

（ネック部：スリムタイプ）

50W形相当

LDA6L-H-E17/S50W/2

5,200

251 91230 ★485975 ◎ 10 電球色 樹脂乳白 35 75 57 E17 100 5.7 0.100 600 105.2 40000 2 106% 60W形相当

LDA6N-H-E17/S/60W

5,200

251 80370 ★462365 ◎ 10 昼白色 樹脂乳白 35 75 61 E17 100 6.1 0.104 760 124.5 40000 1 113% ＊ 定格消費電力及び全光束値はJNLA登録試験事業者（120336JP）の試験結果に基づき、弊社の責任で表示しています。 区分名1（昼白色） 区分名2（電球色） ●スイッチを入れてから点灯するまでの時間は、商品により異なります。 定格寿命は設計寿命であり、寿命を保証するものではありません。 以下の器具には絶対に使用しないでください。 ●調光機能のついた電球器具や回路［調光機能：電球の明るさを変える機能］（100％点灯でも使用不可） ●誘導灯・非常用照明器具 ●HIDランプ（水銀灯など）用器具 ●人感スイッチなど自動点滅装置や遅れ停止スイッチ付器具（適合表示器具を除く） ●リモコンのついた電球器具や回路（適合表示器具を除く） （このほか使用器具の種類によって寸法的、熱的、その他の状況により使用できない場合があります。事前に器具をご確認ください。） 以下の環境で絶対に使用しないでください。 ●水滴などがかかる場所 ●直流電源

E17口金

・調光器対応についてはP.1002に掲載しております。 色温度 電球色 2700K 昼白色 5000K 電球色 40W形相当 昼白色 4.1W・3.7W 下方向タイプ （配光角約120度） 電球色 50W形相当 昼白色 60W形相当 5.7W・6.1W 下方向タイプ （配光角約120度） LDA6L-H-E17/S50W/2 LDA6N-H-E17/S/60W LDA4-H-E17/S/40W 下方向タイプ 電球色 40W形相当 昼白色 4.2W・3.9W 広配光タイプ （配光角約180度） 電球色 60W形相当 昼白色 7.0W 広配光タイプ （配光角約180度） LDA7-G-E17/S/60W LDA4-G-E17/S/40W 広配光タイプ

は省エネ基準達成品 

はグリーン購入法適合品（平成31年度） 

ン

プ

電球形蛍光ランプ（D形）・（T形）専用器具への置換えが可能なので住宅ダウンライト・浅形におすすめ

ランプサイズ 全長109mm 外径40mm ランプサイズ 全長112mm 外径60mm

LED電球 T形60W形相当

×

LED電球 一般電球形60W形相当

ランプ全長・外径

同等サイズ

電球形蛍光ランプ（D形）60Wタイプ

（当社2012年製ネオボールZリアル） ランプサイズ 全長109mm 外径40mm

一般電球形はグローブが器具に

ぶつかり取り付けできません。

電球形蛍光ランプ （D形）専用器具 埋込み高100mm 以内の浅形 住宅ダウンライトは埋込高100mm以内の浅形（電球形蛍光ランプ（D形）専用器具）が主流です。 一般電球形では取り付けできない浅形にLED電球 T形ならば、スムーズに取り付けできます。

【断熱材施工器具対応】 T形 全方向タイプ 一般電球40W形・60W形相当

・電球形蛍光ランプ（D形）と同等の配光角約300度

・断熱材施工器具対応

※1

・密閉形器具対応

※1 ※2 ※1  断熱材施工器具・密閉形器具の種類によっては、明るさが低下したり、 寿命が短くなる場合があります。 ※2 「防湿形」「防湿防雨形」の照明器具にも対応（「防雨形」は適合器具を除き使用不可） 一般 電球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） エネルギー 消費効率 （lm/W） 定格 寿命 （h） 外径 全長 40W形相当

LDT5L-G/S/40W

4,000

251 92090 ★601849 ◎ 10 電球色 樹脂乳白 40 109 59 E26 100 4.5 0.077 485 107.7 40000

LDT4N-G/S/40W

4,000

251 92100 ★601856 ◎ 10 昼白色 樹脂乳白 40 109 59 E26 100 4.2 0.071 485 115.4 40000 60W形相当

LDT7L-G/S/60W

6,200

251 92110 ★601863 ◎ 10 電球色 樹脂乳白 40 109 59 E26 100 6.8 0.112 810 119.1 40000

LDT6N-G/S/60W

6,200

251 92120 ★601870 ◎ 10 昼白色 樹脂乳白 40 109 59 E26 100 6.0 0.102 810 135.0 40000 ●スイッチを入れてから点灯するまでの時間は、商品により異なります。 定格寿命は設計寿命であり、寿命を保証するものではありません。 以下の器具には絶対に使用しないでください。 ●調光機能のついた電球器具や回路［調光機能：電球の明るさを変える機能］（100％点灯でも使用不可） ●誘導灯・非常用照明器具 ●HIDランプ（水銀灯など）用器具 ●人感スイッチなど自動点滅装置や遅れ停止スイッチ付器具（適合表示器具を除く） ●リモコンのついた電球器具や回路（適合表示器具を除く） （このほか使用器具の種類によって寸法的、熱的、その他の状況により使用できない場合があります。事前に器具をご確認ください。） 以下の環境で絶対に使用しないでください。 ●水滴などがかかる場所 ●直流電源 LDT7,LDT6,LDT5,LDT4 電球色 60W形相当 昼白色 6.8W 6.0W （配光角約300度） 電球色 40W形相当 昼白色 4.5W 4.2W （配光角約300度） 色温度 平均演色評価数 電球色 2700K Ra83 昼白色 5000K Ra83

1005

本カタログ掲載商品の価格には、消費税、配送料、設置調整費、工事費、使用済商品の引取り費は含まれておりません。 JANコード 無印（上7桁）4904550 ★印（上7桁）4974550

ＬＥＤ電球

はグリーン購入法適合品（平成31年度） 

●EFD15EL/11-Z  全光束：770 lm ●EFD15EN/11-Z  全光束：740 lm ●EFD15ED/11-Z  全光束：725 lm 当社2012年製 ネオボールZリアル 60Wタイプ ●LDT7L-G/S/60W  全光束：810 lm ●LDT6N-G/S/60W  全光束：810 lm

LED電球 T形

電球形蛍光ランプ EFD15代替推奨

Ｅ26

口金

同等寸法

φ40mm 109mm φ40mm 109mm 形名 の 見方 LED電球 蛍光 ラ ン プ ハ ロ ゲ ン 電球 LED       ユ ニ ッ ト フ ラ ッ ト 形 コ ン パ ク ト 形 蛍光 ラ ン プ   ラ ン プ の    正 し い 使 い 方

ラ

ン

プ

LED電球 1005-1006_ランプ.indd 1005 2019/04/13 13:44:03

LED電球

【断熱材施工器具対応】 T形 全方向タイプ 電球形蛍光ランプEFD25代替推奨

・電球形蛍光ランプ（D形）と同等の配光角約300度

・断熱材施工器具対応

※1

・密閉形器具対応

※1※2 ※1  断熱材施工器具・密閉形器具の種類によっては、明るさが低下したり、 寿命が短くなる場合があります。 ※2 「防湿形」「防湿防雨形」の照明器具にも対応（「防雨形」は適合器具を除き使用不可） 一般 電球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） エネルギー 消費効率 （lm/W） 定格 寿命 （h） 外径 全長 60W形相当

LDT10L-G/S

8,000

251 91620 ★497138 ◎ 10 電球色 樹脂乳白 50 133 205 E26 100 10.2 0.195 1070 104.9 40000

LDT10N-G/S

8,000

251 91630 ★497145 ◎ 10 昼白色 樹脂乳白 50 133 205 E26 100 9.6 0.184 1070 111.4 40000

【断熱材施工器具対応】 T形 全方向タイプ 電球形蛍光ランプEFD15-E17代替推奨

・電球形蛍光ランプ（D形）と同等の配光角約300度

・断熱材施工器具対応

※1

・密閉形器具対応

※1 ※2 ※1  断熱材施工器具・密閉形器具の種類によっては、明るさが低下したり、 寿命が短くなる場合があります。 ※2 「防湿形」「防湿防雨形」の照明器具にも対応（「防雨形」は適合器具を除き使用不可） 小形 電球 （ご注文形名）形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） エネルギー 消費効率 （lm/W） 定格 寿命 （h） 外径 全長 50W形相当

LDT6L-G-E17/S/50W

6,200

251 91640 ★497152 ◎ 10 電球色 樹脂乳白 40 109 130 E17 100 6.4 0.117 700 109.3 40000

LDT6N-G-E17/S/50W

6,200

251 91650 ★497169 ◎ 10 昼白色 樹脂乳白 40 109 130 E17 100 5.7 0.106 700 122.8 40000 ●スイッチを入れてから点灯するまでの時間は、商品により異なります。 定格寿命は設計寿命であり、寿命を保証するものではありません。 以下の器具には絶対に使用しないでください。 ●調光機能のついた電球器具や回路［調光機能：電球の明るさを変える機能］（100％点灯でも使用不可） ●誘導灯・非常用照明器具 ●HIDランプ（水銀灯など）用器具 ●人感スイッチなど自動点滅装置や遅れ停止スイッチ付器具（適合表示器具を除く） ●リモコンのついた電球器具や回路（適合表示器具を除く） （このほか使用器具の種類によって寸法的、熱的、その他の状況により使用できない場合があります。事前に器具をご確認ください。） 以下の環境で絶対に使用しないでください。 ●水滴などがかかる場所 ●直流電源

E26口金

LDT10-G/S LDT6-G-E17/S/50W

E17口金

色温度 平均演色評価数 電球色 2700K Ra80 昼白色 5000K Ra70 色温度 平均演色評価数 電球色 2700K Ra80 昼白色 5000K Ra70 電球色 昼白色 6.4W 5.7W （配光角約300度） 電球色 昼白色 10.2W 9.6W （配光角約300度） ●EFD15EL/13-E17  全光束：810 lm ●EFD15EN/13-E17  全光束：780 lm ●EFD15ED/13-E17  全光束：730 lm 当社2014年製 ネオボールZ 60Wタイプ ●LDT6L-G-E17/S/50W  全光束：700 lm ●LDT6N-G-E17/S/50W  全光束：700 lm

LED電球 T形

電球形蛍光ランプ EFD15-E17代替推奨

同等寸法

Ｅ17

口金

φ40mm 112mm φ40mm 109mm

はグリーン購入法適合品（平成31年度） 

●EFD25EL/20-PDS  全光束：1450 lm ●EFD25EN/20-PDS  全光束：1390 lm ●EFD25ED/20-PDS  全光束：1305 lm 当社2014年製 ネオボールZプライド 100Wタイプ ●LDT10L-G/S  全光束：1070 lm ●LDT10N-G/S  全光束：1070 lm

LED電球 T形

電球形蛍光ランプ EFD25代替推奨

Ｅ26

口金

同等寸法

φ50mm 133mm φ50mm 133mm

ン

プ

ハロゲン電球形 当社ネオハロビーム60W形・100W形相当

・ 当社JDRハロゲン電球と同じビーム角

（中角：20度、広角：35度）

・ムラの少ないキレイなスポット光

・平均演色評価数 Ra92

タイプ _{（ご注文形名）}形  名 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 本体色 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） ビーム 光 束 （lm） エネルギー 消費効率 （lm/W） 最大 光度 （cd） ビーム の開き （度） 定格 寿命 （h） 外径 全長

●ハロゲン電球形 当社ネオハロビーム60W形相当

中角

LDR3L-M-E11/3

4,600

251 92260 ★607643 ◎ 10 電球色 白 50 66 58 E11 100 3.4 0.060 （280）150 82.3 2100 20 40000

LDR3W-M-E11/3

4,600

251 92280 ★607667 ◎ 10 白色 白 50 66 58 E11 100 3.0 0.052 （280）150 93.3 2100 20 40000 広角

LDR3L-W-E11/3

4,600

251 92270 ★607650 ◎ 10 電球色 白 50 66 58 E11 100 3.4 0.060 （280）170 82.3 810 35 40000

LDR3W-W-E11/3

4,600

251 92290 ★607674 ◎ 10 白色 白 50 66 58 E11 100 3.0 0.052 （280）170 93.3 810 35 40000

●ハロゲン電球形 当社ネオハロビーム100W形相当

中角

LDR6L-M-E11/3

5,200

251 92300 ★607681 ◎ 10 電球色 白 50 66 58 E11 100 5.8 0.099 （420）210 72.4 3000 20 40000

LDR5W-M-E11/3

5,200

251 92320 ★607704 ◎ 10 白色 白 50 66 58 E11 100 5.0 0.084 （420）210 84.0 3000 20 40000 広角

LDR6L-W-E11/3

5,200

251 92310 ★607698 ◎ 10 電球色 白 50 66 58 E11 100 5.8 0.099 （420）260 72.4 1250 35 40000

LDR5W-W-E11/3

5,200

251 92330 ★607711 ◎ 10 白色 白 50 66 58 E11 100 5.0 0.084 （420）260 84.0 1250 35 40000 ・全光束は参考値です ・調光器対応については、P.1002に掲載しております。

E11口金

●スイッチを入れてから点灯するまでの時間は、商品により異なります。 定格寿命は設計寿命であり、寿命を保証するものではありません。 以下の器具には絶対に使用しないでください。 ●調光機能のついた電球器具や回路［調光機能：電球の明るさを変える機能］（100％点灯でも使用不可） ●誘導灯・非常用照明器具 ●HIDランプ（水銀灯など）用器具 ●人感スイッチなど自動点滅装置や遅れ停止スイッチ付器具（適合表示器具を除く） ●リモコンのついた電球器具や回路（適合表示器具を除く） ●密閉形または密閉に近い器具（適合表示器具を除く） ●断熱材施工器具［SB、SGⅠ、SG形表示器具］（適合表示器具を除く） （このほか使用器具の種類によって寸法的、熱的、その他の状況により使用できない場合があります。事前に器具をご確認ください。） 以下の環境で絶対に使用しないでください。 ●水滴などがかかる場所 ●直流電源 LDR3-E11/3,LDR5-E11/3,LDR6-E11/3 中角 3.0W 白色 電球色 中角 3.4W 広角 3.0W 白色 電球色 広角 3.4W 60W形相当 中角 5.0W 白色 電球色 中角 5.8W 広角 5.0W 白色 電球色 広角 5.8W 100W形相当 色温度 平均演色評価数 電球色 2700K Ra92 白 色 4000K Ra92

1007

本カタログ掲載商品の価格には、消費税、配送料、設置調整費、工事費、使用済商品の引取り費は含まれておりません。 JANコード 無印（上7桁）4904550 ★印（上7桁）4974550

ＬＥＤ電球

はグリーン購入法適合品（平成31年度） 

形名 の 見方 LED電球 蛍光 ラ ン プ ハ ロ ゲ ン 電球 LED       ユ ニ ッ ト フ ラ ッ ト 形 コ ン パ ク ト 形 蛍光 ラ ン プ   ラ ン プ の    正 し い 使 い 方

ラ

ン

プ

LED電球 1007-1008_ランプ.indd 1007 2019/04/13 13:44:44

LED電球

ビームランプ形 ビームランプ（クールビーム）75W形・100W形・150W形相当

LDR5-W, LDR7-W, LDR12-W

・定格寿命：40,000時間

・屋外使用可能（ビームランプ専用器具との組合わせの場合）

※ 屋外や水滴のかかる状態で使用する場合は防水・防雨形のビームランプ専用器具で使用してください。 ソケット部に浸水しますと、故障の原因になります。 ビーム ランプ （クールビーム） 形  名 （ご注文形名） 希 望 小 売 価 格 （円）（税抜） 商品コード コードJ A N （下6桁） 在庫 標準 梱包 光源色 グローブ種別 寸法（mm） 質量 （g） 口金 定格 入力 電圧 （V） 定格 消費 電力 （W） 定格 入力 電流 （A） 全光束 （lm） ビーム 光 束 （lm） エネルギー 消費効率 （lm/W） 最大 光度 （cd） ビーム の開き （度） 定格 寿命 （h） 外径 全長 75W形相当

LDR5L-W/75W

10,000

251 91770 ★582179 ◎ 6 電球色一部拡散クリヤー 121 135 420 E26 100 4.5 0.076（ 440） 210 97.7 1350 30 40000 100W形相当

LDR7L-W/100W

12,000

251 91780 ★582186 ◎ 6 電球色 クリヤー 一部拡散 121 135 420 E26 100 7.1 0.120（ 700） 320 98.5 2100 30 40000

LDR7N-W/100W

12,000

251 91790 ★582193 ◎ 6 昼白色一部拡散クリヤー 121 135 420 E26 100 7.1 0.120（ 700） 320 98.5 2100 30 40000 150W形相当

LDR12L-W/150W

14,000

251 91810 ★582209 ◎ 6 電球色 クリヤー 一部拡散 121 135 420 E26 100 11.7 0.195（1000） 475 85.4 3050 30 40000

LDR12N-W150W

14,000

251 91820 ★582216 ◎ 6 昼白色一部拡散クリヤー 121 135 420 E26 100 11.7 0.195（1000） 475 85.4 3050 30 40000 ・全光束は参考値です

●高演色タイプ（Ra90）

100W形相当

LDR12L-D-W/100W

19,000

251 91830 ★582223 ▲ 6 電球色一部拡散クリヤー 121 135 430 E26 100 11.7 0.195（ 750） 360 64.1 2300 30 40000 ・全光束は参考値です ●スイッチを入れてから点灯するまでの時間は、商品により異なります。 定格寿命は設計寿命であり、寿命を保証するものではありません。 以下の器具には絶対に使用しないでください。 ●調光機能のついた電球器具や回路［調光機能：電球の明るさを変える機能］（100％点灯でも使用不可） ●誘導灯・非常用照明器具・防爆形器具 ●安定器を使用する器具（水銀灯・HIDランプ用照明器具） ●人感スイッチなど自動点滅装置や遅れ停止スイッチ付器具（適合表示器具を除く） ●リモコンのついた電球器具や回路（適合表示器具を除く） ●密閉形または密閉に近い器具（適合表示器具を除く） ●断熱材施工器具［SB、SGⅠ、SG形表示器具］（適合表示器具を除く） （このほか使用器具の種類によって寸法的、熱的、その他の状況により使用できない場合があります。事前に器具をご確認ください。） 以下の環境で絶対に使用しないでください。 ●直流電源

E26口金

白熱電球 ビームランプ BRF110V80W LED電球 ビームランプ LDR7L-W/100W・LDR7N-W/100W LDR12L-D-W/100W LED電球 ビームランプ LDR5L-W/75W 白熱電球 クールビーム CRF110V60WN 白熱電球 ビームランプ BRF110V120W LED電球 ビームランプ LDR12L-W/150W・LDR12N-W/150W 180° 150° 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°180°150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°180°150° 120° 90° 60° 30° 0° 30° 60° 90° 120° ■100W形比 ■75W形比 ■150W形比 1200 1800 2400 3200 4000 600 1200 1800 2400 3000 600 1200 1800 2400 3000 600 ※白熱電球ビームランプは AC100V 点灯時の配光です 〈配光曲線〉 電球色 75W形相当 4.5W 電球色 100W形相当 昼白色 7.1W 電球色 150W形相当 11.7W 昼白色 電球色（高演色タイプ） 100W形相当 11.7W 色温度 平均演色評価数 電球色 2700K Ra83 電球色 （高演色タイプ） 2700K Ra90 昼白色 5000K Ra83

はグリーン購入法適合品（平成31年度） 

ン

プ
