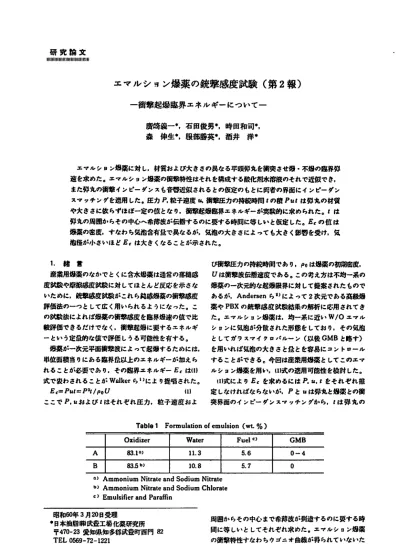

エマルシ ョン爆薬 の銃撃感度試験 (第 2 報)

研 究 拍 文

エマルシ ョン爆薬 の銃撃感度試験 (第 2 報)

一衝撃起爆 蕗界 エネルギーにつ いて一 席崎鏡‑+ ,石田俊男+ ,時田和司書 , 森 伸生+,服部昏美事 ,酒井 洋●

エマ′ レシE ,ン爆薬に対 し.材質および大 きさの輿なる平朝野丸を辞典 させ塀 ･不燦の島界弊 速を求めた｡エマルシ℡ン爆薬の衝撃特性はそれ を構成する靴 荊水溶液のそれで近似でき, また鮮丸の衝撃インビ‑ダンスも菅野近似 されるとの仮定のもとに同者の界面にインビ‑ダン ス† ･ /ナン〆を適用 した｡圧力

, 粒子速度 叫 衝撃圧力の特段時岡 Iの

,は鮮丸の材質 や大きさに依 らずはば一定の伍 とな り,衝撃起爆良界エネI t , ギーが英験的に求められた

Iは 中丸の周用からその中心‑希辞波が伝播するのに歩する時何に等 しいと鑑定 した

.の伍 は 爆燕の密度.すなわ ち気泡含有故で異なるが,気泡の大 きさによって も大 きく彰啓 を受け,気 泡怪が小 さいほど

Cは大きくなることが示された｡

1.

織 曾

産薬用伸張のなかでとくに含水爆薬は通常の落槌感 度純取や摩鞭感度轍 に対 してほとんど反応を示 さな いために.銃撃感度紬 がこれ ら鈍感爆薬の衝撃感度 評価法の一つとして広 く用いられるようになった｡こ の紬 掛 こよれば爆薬の衝撃感度 を臨界爆速の伍で比 較評価できるだけでなく.衝革起軌 こ賓するエネルギ ーとい う定瓜的な任で評価 しうる可億性 を有する｡

爆薬が一次元平面衝撃波によって起爆するためには, ql 位面前当 りにある島外瓜以上のエネルギーが加えら れることが必要であ り.その良界エネルギー

,は t l I 式で寂わされることが

らl ) によ り捷唱 されT =｡

E.=PtJI=Ptl/POU M

ここで P

t l および Iはそれぞれ圧 力,粒子速度およ

び衝撃圧力の持統時閃' Cあ り .p oは爆薬の初期軽度.

Uは衝撃波 甜 速度である｡この考え方は不均一系の 爆薬の一次元的な起爆僻界に対 して軽奏された もので あるが

ら] )によって

次元である亦扱爆 薬や

の銃撃感度釈放結果の解析に応用 されてき た｡エマルション鱒苑r L 均一系に近い

0 ェマル シ訂ンに気泡が分散 された形感 をしてお り,その気泡 としてガラスマイクロ′ . ' ルー ン ( 以後

と略す) を用いれば気泡の大 きさと血 とを容易にコン トp‑ル することができる｡今回は産重用爆燕 としてこのエマ ルション爆薬 を用い.u) 式の適用可放任 を輸肘 した｡

I

n式によ りEEを求めるには P

t J . Lをそれぞれ推 定 しなければならないが

と t Lは辞九と爆燕 との衝 突界面のインピーダンスマ ッチン〆から

Iは弾 丸 の

Tab

] o1

t .% )

亡)

GMB A 83.

IA) l l . 3

5.6 0‑4 a 83.5b}

10.8 5.7

0

A)AmmoniumNitrateand

SodiumNitrate

t

)

SodiumCh)Prate

t)

昭和6 0年

月

日受理

+日本油摘㈱放生工場 〒

化燕研究所

3愛知県知多耶政塩町西門

TEL0569‑72‑1221

周田からその中心 ま

で希沖波が到達するのに弊する時 間に等 しいとしてそ

れぞれ求めた｡エヤルシ8ン爆窮

の衝撃特性すなわちウゴニオ曲魚が得られていないた

Tabre2 Projectilesusedinthisstudy.

material disiazm.e(Xlmm)e

ー

3) Stect 110x15×0 6.1 7.80

15 20.5 2

0x20 49.0 Aluminum 15

×15 7.4 2.79

Te爪O

n 15xlS 5.7 2.15

d ) .その

折や特性はエマルションの酸化剤水辞液のそ れで把 き

換えられるとした｡エサルシS rンは靴 荊水 溶液の練

くfLm

オーダー)な破折が簸+オンダスト t 7‑ムの

ごく辞い油膜で隔てられた桝達 をしているの ことか

らこの促せ e放けた｡さらにその 衝 撃 特 性 に

●

)を適用 した｡

2.

乗 数

棚 実射 こ供 し

たエ1ルシコン俸燕飲料の乱戒 を

l に示す

｡酸化剤成分 として胡安のほかに Aは胡酸ナ トJ Jウムを

B

は塩瀬放ナ トI Jウムを含有する｡爆薬 比庇の銅盤には

M

牡封の

/2 5 0お よ び それ を愉分 して得ら

れた平均粒径

I L m( 標準偏差

のものを用いた

を含有 しないエマルシz l

ンの比虫は

ともに

1.40

である｡

2.2

弾丸および鏡 弾丸の材

骨 として軟銅.アル ミニウムおよびテフt ) ンの

租

軒を選び.形状は荘径 と長さとが等 しい円柱 平朝鮮 と

した.使用 した各界丸の寸法,歪丘,面皮専 をまとめて

le2

に示す｡銃は口径が

およ び

の粗 放 を用いた

径の弾丸は,直 径

.長

さ

の柱状合成樹脂 (ポ リエ ステル) に直径

.砕

の未をあけてサボ･ Jトとし,

ATrPllrtcr

dlgltdloscmoscope Fig･1 MeA8urlrLgSyBtCmfors

oundvelocityoE

ammonium nitmte80lution.

そこ

へ 1 0

径の弾丸を入れて

￠用の紬 銃よ り発

射 した｡

2

所定の大 きさの塩 ビ管あるいは鉄管

鏡触

に 装填 された爆 弗拭料 を嗣温彼.銃身の虐政方向に対 して

珊 両が垂 直になるように置き,弾丸を衝突 させた｡柵

の位世 は銃口か ら約

T nの軽舵 とした｡弾丸が柵

に衝突す る直前の位斑には

関前で

本のへ l J

ウムー ネオ ンレ‑ず‑

0 0型

)光線がL 尭せられて お り.弾丸が丙光線 を横切る時P f l 閉

肘粥 して弾

丸 の速度 を求めた｡耗科の耕否の判定

は反射 こ伴 う爆音 の有無によった｡爽鰍 こさきだち,柵 爆非の位

田に 厚 さ1 0mm のアル ミニウム舷 を位いて弾丸を

衝突 させ てその衝突面を観頼 し,弾丸がほとんど傾かず

衝突 し ていることを砲港 したが

.その傾 き角皮の定虫的評価 は行なわれていない｡

2.4

功受水薄液の音速効定法

に示すよ うに,プラスチ

ク典の円筒容掛こ我

々の浪度の胡安永辞綾柵を入れ.下鵜を閉じられた

ステンレス管中に絶魚スlJ‑ナ直通して餌球を存下さ 紬 柵

(S 盲 V

せた｡生 じた音波が容や底面に連するまでの時r q遅れ をその搾 取 Lの一次閑散 として求め,その僻 さから音 速 を井出 した｡胡安水辞液の比盛潤定は比瓜ぴん法に よった｡測定温度はいずれ も2 5 ℃ とした｡

3.

結 果

3.1

爆荻比皿の影響

組成

のエマルションに平均粒径

の

Bを 添加丑を変えて況和 し.比皿 を

8 5から

4 0まで開 基 した｡この駄科 を内径

長 さ

の塩 ビ 管 に装填 し.2 0 t に田並 したのち

T t I 卓の軟銅 弾 丸 を衝突させた｡結果

に示す｡気泡を多血に含 有する産 集 用 埠 窮の感度は,その気油虫すなわち爆薬 比丑によって変わることがカ‑ ド･ギャ･ /7' 感度釈放 でも示 された○ ) 那,銃撃感度耗! 削こおいでもみかけ上 感度が極大となる比盛領域が存在 し.この場合それは 約 1 . 1 であった｡ 爆 非比瓜が大きくなるにつれて爆薬

のみかけの辞世インピーダンスが大 きくなり爆矧 こ入 射 した衝撃波圧力が増大 し,かつ気泡の庄1 軌こ舟や

れ るエネルギーが小さくなることから由押野速は低下 してい くが,一方では比盛が大きくなることによる反 応辞の長 さの増大から塩 ビ管の場合には希持波の影響 を受けやす くな り,嘩曲 を推持するために高い圧力が 必襲 となる｡ したがって麻界弥速は大きくなっていく もの と考えられる｡両者のバランスによ り感度の極大 領域があらわれるのであろう｡以上の結果か ら.以後 の夷軌 こおいては比

の蹄 を主に用 いること とし. また気泡 を含む場合の紳 i a度は以鞄 も2 0 ℃ と した｡

3.2

拭特捜および長さの排

爆薬が起爆するのに必車な弾丸の庇′ ト弊速すなわち 盛界辞速 V Eを求める場合,弾丸の径に対 して駄科爆 薬の径がある比串以上でなければ侭茄周困からの希持

projectileveJocity.

diameter(nn) 30 40 50

40 le

r L

5 0

loo

projectile 345294×× l 2398× 3一l2× 326× 26× 352× 357× velocity(1m/S) 43

7× 352○ 353× 3610

and

448× 353× 357× 362× restJlt 4480 355 0 360 0 386 0

l 444985 ○0 3383 060 0 34162200

Target:Ettlulsionexplosive.‑A"(

p0 ‑

m1

0:detonaT8tionbro4 Efx :no･LechoEdidetonaamcLiloncrandmalefu loEprojectileonshock initiationofemu

lsionezplosiye. ' diameteー(mm) 15

lO maleriaJ stee) aluminum

teElon steel proJectile 33576 × 322x 455 × 410×

2× 377× 521× 426 × velocity(n/S) 3750 439× 53

2 x 450 ×

and 395 0 455x 532 x 4 52 × result 415 × 4590 5490 455 × o:detonation 4370

4690 559 × 4690

× :

F L

5320 6060 510 0

Target:..

A"(p0‑1.log/cm8)containingGMBof

波の好守 を受ける｡また飲料の長さも

Eに彫轡 を与 えないくらいに長 くなければならない｡そこで爆薬就 科 を入れる塩 ビ管の内径 と長 さとを変えて V,に及ぼ す彫管 を概嶺 した｡駄科爆薬は平均粒径9 8f L T nの

Bを含有する組成Aで,比盃

のものとした｡弾丸 としては一連の典故 を通 じて使用 した弥九の うちで政 も大きい2 0 mm4の軟銅群を使用 した｡結典 をTa bl e 3 に示す｡飲料の長 さを5 0 mmに固定 して塩 ビ管 の 内径 を3 0 , 4 0 . 5 0 mm と変えた場合,4 0 mm以 上 で は

V

Eははば一定 となった｡次に内径 4 0 mm ‑ C長 さ を 1 0 0 mm としたところ,5 0 T nmの長 さの場合 と比較 し て差は薄められなかった｡

以上の結果から塩 ビ耽粁管 としては内径 4 0 mm ,長 さ 5 0 mmのものを用いることに した｡鉄廿の場合には 塩 ビ管に比べ c onE i ne me nt の効果がきわめて大きいた めその径および長 さについての上述のよ うな検肘はと くに行なわず,内径3 6 mm長さ 5

mm のものを用いた｡

3.

弾丸材世の影響

平均粒径 9 8f J m の

を含有する比企

の

を盤 ビ管に糞墳 し. 3 概類の材質の 1 5 mm ￠弾丸を衝 突 させた｡着果 をTa bl e4 に示す｡爆発 した政低弥速 とその次に小さな不爆弾速 との範蹄を

.とすれば

は弾丸の材質によって鼎な り,軟銅で3 7 2‑3 7 5 ,アル

ミニウムで4 5 5. ‑4 5 9 ,テフロンで5 3 2‑5 4 9m/ Sとな った｡

3 . 4 弾丸径の影響

3 . 3 で用いたのと同 じ柵 を用い,1 0 mm 卓の軟 銅 弾丸を衝突させたところ.Ta bl C4 に併把 した結果が 得 られた｡3 . 2 ならびに3 . 3での結果 を合わせると, 弾丸径が1 0 mm.1 5 mmおよび2 0 mmの軟銅弥 丸に対 する

̀はそれぞれ 4 5 5‑4 6 9m/S ,3 7 2‑3 7 5m/ Sお よび 3 2 6‑3 5 2m/ Sとな り,弾丸径 が大 きくなるに し たがって

̀は小さくなる供向のあることがわかった｡

3 . 5 硝安水落液の音速

種々の濃度の柄安水溶液の比重および音速の潤定結 果 をFi g. 3 に示す｡榊 の比盃 と音速 とはほぼ直線関 係にあ り.外押 して得られた比底 1 . 4 0 の水 辞液 に対 する音速は21 0 0m/ Sであ . ?た｡この測定法は比鞍的 簡便な方法だが.この方法を用いて空気および水の音 速 を2 5 Tで抑定 したところ.それぞれ 3 4 4m/s(文献 伍6 ) 3 4 7m/S)および 1 5 0 0m/s (文献

) 1 5 0 0m/ S )

という妥当な伍が得られた｡

4.

% *

爆薬に弾丸が衝突 したことによ り衝撃波面は速度 U で進行 し,そのあと燦燕 自身は粒子速度 t Lで肋 く ｡I l I 式で与えられるエネルギー丑は衝撃 を受けた物質すな わち爆薬に対 して加えられた運動エネルギー と内部エ

(c LUU ＼6 ) 吾 SU 3P LL0 1 7

40 苅 神

tsP ) Lご 30

岬 抑 脚

'■

0

2040

0

0100 ANco71Cent

ratio71(t﹀ Fig.3DensityA nds ot mdvel oc i t yohmmOni um nitratesolutionat

400600 pJrtlcleyelotftytR V ! )

Fig.4p‑fJPCurvesOf projectilesandexplosives

. ネルギーの和であるが,起爆過程に寄与するのは後者 だけであるとされている

｡ 爆薬が起爆するかしない かの限界(陸界)領域においてIも辞丸の径によ.?て

定まるある一定の時間内にその衝突によって加えられ たエネルギーが起爆過程の反応を持続させうるかどうか

を決定するものとなる ｡エ ネルギーが充分大きければ 初期反応で放出されたエネルギ‑が反応政市の隣接領

域に反応を塀起し安定した侭轟‑と発達する｡逆にエ

ネルギ‑が不充分ならば周田からの希沖波によって反 応は弱められ中断してしまう ｡

そしてこの良界のエネ

ルギー点は,爆薬の組成(反応速度)や癖皮,あるい は気泡径などによって好守されるが,これはそれらの 国子によっていわゆる爆轟までの訴串時間 (timeto detonation)が異なることによるもの

で

Tablo5 Criticalconditionsloremulsionexplosive.‑A''(IIo=I.lo汚/cm3)

containingGMBof98Flm.

15mm￠×15mmI

Steel l Aluminum l TenoJl 10mm≠×

10mmI20mm≠×

20mm̀

372‑375 455‑459 532‑549

455‑469 3

4

2 4 3

‑

̲I‑ 7.3 13.9‑14.4 I

.63 I.44 3,57 1.08 14.6 15.8 14.7‑15.5 l5.1‑16.I

Ⅴ((m/

s) u (n/S) p

(kbAr) L

(FIS)

E'(C8I/cm)

)

26‑352 301‑324

9.2‑12.170.1 14.3‑17.

0

みた｡なお昏界弥速 として5 0%爆発確率 となる軒並

を 用いる方法 もあるが･ , ここでは最低爆発労連 と.

その 次に大きな

不埠辞速 との区間を島界群速 とし,次のこ とを庇定 した

｡

t l 瀞 丸の材質のウゴニオは

) 式で近似できる｡

P=(pf')oC

b 叫

ここで P f 土圧九 (p ♪ ) Oは静丸材質の初期密度

は体鎖弾性波速成. 叫 p は粒子速度である

b b

の 伍

は軟飼.アル ミニウムおよびテフ｡ンについてそれぞ れ

0

および

H とした｡

燦#l こついてはそのウゴニオは

式で食わされ.

P=

ここで(p一 ) ○は糠非の初期由度.Uは術撃 沈伝播速 皮. t J Pは粒子速度 である｡また糠非の衝撃特性

はエ マルションを柄成する酸化剤水溶汝,さらにはそ

れ と 同密度の硝安水再故の衝撃特性 で固さ換えることがで き.t

) 式で示される

l

が適 用 で きるものとする｡

=

7

L4)

ここで U

,t t F 'はそれぞれ水溶絞中の衝撃波伝瀬 速度. 1気圧下での曹i 乱 粒子速度である

の 伍 は爆薬の初期密度によらず.それ を構成するエマルシ ョンの良化荊水辞液の密度で一点的に決 まるものとす

る｡ 弾丸が衝突 した場合の界面の状趣は弾丸および爆薬 の

P曲線

からインピーダンスマ ･ /ナン 〆睦で求められるとする｡

121

衝撃圧力の持続時

弾丸の直径 を

とす

5) 式で求められる｡ ると

ただ レテフt ,ン弾丸の墳合

,=a/2Cb t

ST

には鰯 中を伝わる音

の

方がテフt ･ン中の

よ りも大きいため

lを用いる｡

以上の庇定の もとに

および

で縛 られ た突 放給料 こ対 して E cを肘辞 した結果 を

にま

と めて示す｡軟銅.アル ミニウムおよびテフ｡ンの

≠

弾丸に対する

.はそれぞれ

および的

/c

m2となった｡一方. 1 0

≠および

の

相 好丸に対する

.はそれぞれ

および

17.OcAL/CT

n

となった.弥丸の材質や大 きさに 関係なく

.の任はほぼ一放 してお り約

で ある｡また

には

,の計井 に用いられた

堀 々 の特性伍 も紀 してあるが.圧力はアル ミニウム,棚 . テフt ,ンの帆 こ高 く.

m

≠弾丸ではそれぞれ約

である

｡

上述のように弾丸鐘が変化 しても

ははl S一 定で あるが.良界軒

Eは弾丸径 d の増大 とともに小さ くなる｡その開脚 ま経験的に

) 式であらわされ

るとさ れている｡ここ

/イ

で

_{とBは定款である}

J ) ) ) は川式 と

式

と が等伍{･ あることを示 したが.本来故で解

られた結果 も

7 式で丑埋T･ きた

)｡

このようにエマルシgン爆薬の術中起軌 こ対 し てそ の起爆限界eM式で来故的に定虫評価でき 0

納 柳 川 ることが示

8

3〜0 湖

( 盲 t . ) L ご ざ

1心0^ u

一

U

llO^●

l

〜

^､

^七

_ヽ

ゝ､^ヽ

●det

on8tlon O

ヽ ､

O^ntI･det

o佃

tlp

OpS 10 IS 20

roJectlled

l

torinitiationoEcmulSion explo8ive

(po 王

Tabr o6 Cr i t i c A Jc or L di t i onsf ore mL ) l s i one 叩J os i ye. l A' ‑ a t

CAnde mul s i on

M

t

Tar ge t EmuL 8 i one xpt os i ye' l A' ' c ont z L i ni ngun8 i e ye dGMB.

po=

08 g/c m 8 .4 0 mm≠

5 0mT nI( PVC ) Pr oj e c t s ) e St e p ) Al umi num T

e E I on V｡( m′S) 41 6‑4 4 9 52 9‑53 2

5 9 5

u ( m/ら) 3 8 2‑41 2

4 3 2 2 71‑2 7 5 p ( kb& r) 1 2. I‑1 3 .

3 l 一 1 . 3 7 . 9‑ 8. I I (f

L S) 1 . 6 3 1 . 4 4 3. 5 7

Ec( c d/c m, ) 1

8 . I ‑21 . 4 21 . 2 1 8. 2‑1 8. 9 TA T . ge t

Et nul s i on

● 'oHr e ebubbl e s p○ =1 ‑

4 0 g′ c m8 .3 6m T n ≠

5 0 T nm̀( S t e e l ) Pr o j e c t i l e St e e l Al umi num Te non Vt( 孤/ 8) 3 2 3‑3 8 3 3 8 2‑4

5 2

9‑5 6 2 u ( m/S) 2 9 2‑3 4 5 3 01 ‑31 5 21 3

‑2 2 5 p ( kba r) l l . 3‑1 3

. 9 l l . 7‑1 2 . 4 7 . 7‑ 8 . 3

1 . 6 3 1 . 4

4 3. 5 7

Ec( c nl /c m 7) 1 2 . 8‑1 8 . 6 1 2 . 2‑1

3 . 4 1 3 . 9‑1 5 . 9 pr o j e c dl es i z e:･ 1 5 mE E l ≠x1 5 mm

l されたので.応用 として粒径 をそろえられてい

ない市 政のままの GMBを含有するエマルション爆薬 と ,

G MBを含有 しないエマルションについて検肘 した｡前 者については爆薬比瓜 1 . 0 8 の乱成 A を用い. 3

の材質の 1 5 mⅡl ≠中丸で典故 を行なった｡典故括果お よび解

析括無をTa bl e6 の上段に示す｡E ,の位 はテ フt ,ン弾丸で

は若干小 さく約 1 9 c a ) / c m) .軟銅弾丸と アル ミニウム弾丸とでは約21 c a 1 /c mtとなった｡

9 8f l

のGMBを含有する場合に比べて

.の伍

なっているが,後述するようにこれはGMBの平均粒 は大きく 径の豊に原田するものであろう｡未昏分の GMBの平 均粒径は 6 0l l m軽度 (カタt 7

)といわれ て

いるが.

気泡径が小さいほど

は大 きな伍 となる｡次にGM

Bを含まない場合の例 として組成 Bのエマルションを 用いて爽験 した｡Fi J l . 2 に も示 されているように

気泡 を含 まないエ†I L ･ ションは常温では 6 0 0m/ S

の脚 丸でも頼苑せず. また塩 ビ管中では定常的に 爆 轟伝播

しない

) ｡そこで飲料 を鉄廿に装填 し温度 を8 0 ℃ とし た｡籍射 まTA bl e6 の

下段に示されている｡各材質の 弾丸に対 して

は若

干のばらつきがあるが, 約 1 4 c a J /c m 7色度で

あろう｡

さらに気泡の大きさの彫菅について検討 した｡

不着 らは含有される気泡径が大きくなるに したがってエマ ルシ9ン侭燕の感度が増大することを示 したが

今回の爽故と合わせ てその結果を図示すると F ig.6 の ように なる ｡ 棚薬の払鹿は

. 比かま1

1

である ｡ 帥 脚

抑 (S 盲 ) L

空

I n

P3 ' Lb 冨

も 淵

柑

5仰

G

NBprtlcled

岬tertt丘I Fig.6Vari a tionolcriticalprojectilevdoc iLyAnd enerwwithprticlediameter OEbubbles. エネルギー

は気泡径

で約 30cAl/cml . 98 I‑Dで約 15cAL /Cm

で約 14caJ/cm l .ぉ よそ

で約9cAl/cm 'Lとなった｡気泡は面皮の不迎

統点としてホットスポットの役判りを果たすが,爆薬

の組成が同じでかつ同一比盛ならば気泡径の大きい方 がホ･/トスポ･/ト‑与えられるエネルギー丑は多く. 高取となり .

起爆しやすくなるJ)

｡ 産薬用爆薬におい

て気泡の大きさがこのよ うに感度に対して皿酵な田子

となることがあらためて明らかとなった｡ またエマルシ9

ン爆薬に対 して得られた EE 伍 を他

の高級爆 窮

に対す る伍 と比べてみると.例え

pr e

コンポジシz lン

(po=

J)の

LX104(plastic‑bondedHMX.p0‑1.860g/cm

S ) の

A

の

^l 1 ) などと比放 して ほぼ同 レベルであることは熟練深い｡

8.

括 絵

本研究においでは (1 )爆薬の衝奉特性はエウルシ3 ンを構成する酸化剤水溶紋のそれで置き換えられる｡

( 2)弾丸と浄罪 との衝突界面に対 してインビ‑ダンス 1 ･ /チン〆が適用できることを伎定 した｡その結果, 以下のことがわかった｡

(1)

衝撃起竹松界エネルギーは群丸の材賓や大 きさに よらない.

( 2)爆薬の起爆限界 を示す弊 連 V ,I ま弾丸直径 d の平 方牧に反比例するという過去の轟魚用nに合資する｡

(3)債燕に含有 される気泡鐘の大きさが小さいほど衝 撃起爆駐外エネルギーは大きくなる｡

文 欺

1)F.E.WalkerAJtdR

J

,

E

, 1 7 .9(1 9 6 9)

2)

例えば

,

,

3)

2 85

4)R.W.WooLrork.MicheICowperthwAite And RobertShaW.TherJnOChizzlicAAct

4

5

(1973)

5)

6

理科年敦.丸替

7)W.H.Andersen,Comb.Sci.AJldTech.,24.153 (

1

0)

8)S.P.Marsh.'LASLSHOCKHUGONlOTDA･

TA'',UniversityolCAlilomiAPress(

1

8 0)

例えば

LI

DetonAtion.p858(1981)の文

欽 5

あるいは

c

2 0

ともに

10)放称静 英他.工恭火薬

,

9 8 4 )

l l )

和5

12)H.Mouhrd,Proc.7thSynposiunonDetona･ tion.p18

2

‑382‑ エ薬火荘協会建

ProjectilelmpctTestofEmu一sionExplosives

(Ⅱ)

CriticalEnergyforShock]nitiationofEmulsionExplosives

byYoshihzuHIROSAKI

書

事

*,

書 ,

ProjectileimpacttestOEW

/ 0

are

c

pliedbetweenprojectile/explosiveinterhceforevaluationoEshockpressure and particlevelocityunderthezLSSumPtionsofthat

(1)t

Ⅰnthisstudy,Eevaluesdeterminedfrom theequationofEe=Putare nearly constantindependentoEprojectilesizesandmaterials,whereP,uand Iare the pressure,theparticleyelocityandthedurationofshockpressurerespectively.

However,EcisaLLectedbytheparticlesizeoEgasbubblescontainedinthecharge. Forinstance,approximateEcvaluesfortheexplosives,densityofwhichi

S1 .

cm3,containinggasbubblesoEaveragediameters33,98600mi cronare30,15zLnd 9cat/cmtrespectiyely.

(事Chemi ￠8ls皮 ExplosiyesLaborato

r y

n

i l皮

sCo.

,

K軸yOKayaku,VoI.48.No.6. ‑388̲
