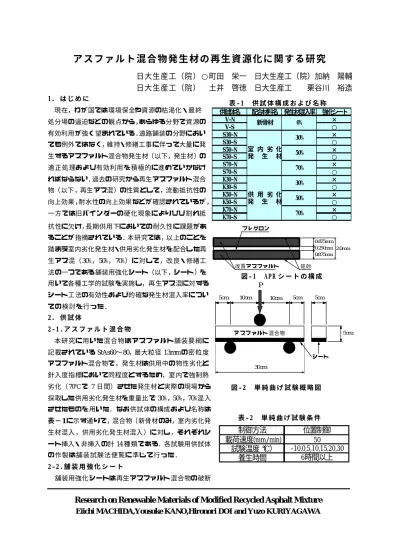

アスファルト混合物発生材の再生資源化に関する研究

Research on Renewable Materials of Modified Recycled Asphalt Mixture

5cm 10cm 10cm 5cm

P

5cm 5cm

シート ア スフ ァルト 混合物

30cm

ア ス フ ァ ル ト 混 合 物 発 生 材 の 再 生 資 源 化 に 関 す る 研 究

       日大生産工（院）○町田  栄一  日大生産工（院）加納  陽輔        日大生産工（院）  土井  啓徳  日大生産工  栗谷川  裕造

現在，わが国では環境保全や資源の枯渇化・最終 処分場の逼迫などの観点から，あらゆる分野で資源の 有効利用が強く望まれている．道路舗装の分野におい ても例外ではなく，維持・修繕工事に伴って大量に発 生するアスファルト混合物発生材（以下，発生材）の 適正処理および有効利用 を積極的に進めていかなけ ればならない．過去の研究から再生アスファルト混合 物（以下，再生アス混）の性質として，流動抵抗性の 向上効果，耐水性の向上効果などが確認されているが ， 一方では旧バインダーの硬化現象によりひび 割れ抵 抗性に欠け，長期供用下においての耐久性に課題があ ることが指摘されている．本研究では，以上のことを 踏まえ室内劣化発生材・供用劣化発生材を配合した再 生アス混（30%，50%，70%）に対して，改良・修繕工 法の一つである舗装用強化シート（以下，シート ）を 用いて各種工学的試験を実施し，再生アス混に対する シート工法の有効性および的確な発生材混入率につい ての検討を行った．

2． 供 試 体

2 ‑ 1 . ア ス フ ァ ル ト 混 合 物

本研究に用いた混合物はアスファルト舗装要綱に 記載されているStAs60〜80，最大粒径13mmの密粒度 アスファルト混合物で，発生材は供用中の物性劣化と 針入度指標において同程度とするため，室内で強制熱 劣化（70℃で 7日間）させた発生材と実際の現場から 採取した供用劣化発生材を重量比 で30%，50%，70%混入 させたものを 用いた．なお供試体の構成および名称は 表−1に示す通りで，混合物（新骨材のみ，室内劣化発 生材混入 ，供用劣化発 生材混入）に対し，それぞれシ ート挿入・非挿入の計14種類である．各試験用供試体 の作製は舗装試験法便覧に準じて行った．

2 ‑ 2 . 舗 装 用 強 化 シ ー ト

  舗装用強化 シートは再生アスファルト 混合物の破断

供試体名 配合材料名 発生材混入率 強化シート

V-N ×

V-S ○

S30-N ×

S30-S ○

S50-N ×

S50-S ○

S70-N ×

S70-S ○

K30-N ×

K30-S ○

K50-N ×

K50-S ○

K70-N ×

K70-S ○

新骨材

室 内 劣 化

発 生 材

供 用 劣 化

発 生 材

0%

30%

50%

70%

30%

50%

70%

表 ‑ 1   供 試 体 構 成 お よ び 名 称

0.875mm

0.875mm 2.0mm 0.250mm

改 質 ア ス フ ァ ル ト プ レ グ ロ ン

硅 砂

図 ‑ 1   A P R シ ー ト の 構 成

図 ‑ 2   単 純 曲 げ 試 験 概 略 図

制御方法 位置制御

 載荷速度(mm/min) 50

試験温度（ ℃） -10,0,5,10,15,20,30

養生時間 6時間以上

表 ‑ 2   単 純 曲 げ 試 験 条 件

時のひずみを 考慮して，破断強度が高く，破断ひず みの小さい APR シート を用いた． シートの構成は 図‑1に示す通りであり，直角方向に引きそろえたガ ラス長繊維ポリプロピレンシートの両面に改質アス ファルトを塗工した複合シートである．

3 .   試 験 方 法

3 ‑ 1 . 標 準 ・ 水 浸 マ ー シ ャ ル 安 定 度 試 験

  基本的 な混合物単体 での安定度の比較評価および 耐水性に関する比較評価を標準・水浸マーシャル安 定度試験より行った．試験方法および試験条件は，舗 装試験法便覧に準じて実施した．

3 ‑ 2 . 針 入 度 推 定 試 験

  再生骨材中 の旧バインダー の性状判定方法 として ， マーシャル安定度試験を応用した針入度推定試験を 行った．試験方法および 試験条件は，プラント 再生 舗装技術指針に準じて実施した．

3 ‑ 3 . ホ イ ー ル ト ラ ッ キ ン グ 試 験

  流動抵抗性に関する比較評価として，室内シミュレ ーション試験の一つであるホイールトラッキング試験

（以下，WT試験）を行った．本試験でのシート挿入 位置は供試体底面とし，試験方法および試験条件は試 験法便覧に準じて実施した．

3 ‑ 4 . 単 純 曲 げ 試 験

  単純曲げ試験における破壊時の曲げ強度および曲げ ひずみより，ひび割れ抵抗性による比較評価を行った．

試験概略図ならびに試験条件は図−2，表‑2に示す通 りである．

3 ‑ 5 . 繰 返 し 曲 げ 試 験

  疲労特性に関する比較評価として 片振りによる繰 返し曲げ試験を実施した．供試体ならびに試験装置は 単純曲げ試験と同様のものを用い，試験温度10℃，荷 重制御により5Hzのh-sin波形を 載荷した．試験概略 図ならびに試験条件は図−3，表‑3に示す通りである．

4 .   試 験 結 果 お よ び 考 察

4 ‑ 1 . 標 準 ・ 水 浸 マ ー シ ャ ル 安 定 度 試 験

標準・水浸マーシャル安定度試験結果を図‑4，図‑5 に示す．グラフより，室内・供用劣化発生材ともに混入 率増加に伴うマーシャル・水浸安定度の上昇傾向が確認 された．また，残留安定度に関しては両発生材ともに

50%混入までは上昇傾向が見られたが，混入率 70%にお

5cm

30cm

8cm 8cm 8cm 5cm

P/2 P/2

シート 3cm

アスファ ルト混 合物 3cm

図 ‑ 3   疲 労 試 験 概 略 図

制御方法 荷重制御

波形 h-sin波形

周波数(Hz) 5

試験温度（ ℃） 10

養生時間 6時間以上

表 ‑ 3   疲 労 試 験 条 件

88 88

91

92

0.0 5.0 10.0 15.0 20.0

0% 30% 50% 70%

混入率(％)

マーシャル安定度(kN)

86 87 88 89 90 91 92 93

残留安定度(%)

マーシャル安定度(kN ) 水浸マーシャル 安定度(kN)

残留安定度(%)

86 90

88

89

0.0 5.0 10.0 15.0

0% 30% 50% 70%

混入率(%)

マーシャル安定度(kN)

84 85 86 87 88 89 90 91

残留安定度(%)

マーシャル 安定度(kN) 水浸マーシャル 安定度(kN)

残留安定度(%)

図 ‑ 4   標 準 ・ 水 浸 マ ー シ ャ ル 安 定 度

（室内発生材）

図 ‑ 5   標 準 ・ 水 浸 マ ー シ ャ ル 安 定 度

（供用発生材）

いて低下することから，再生混合物のバインダーの硬 化現象により靭性が低下することが考えられる．ただ し，残留安定度の基準値である 75%以上は十分満足し ている．

4 ‑ 2 . 針 入 度 推 定 試 験

  発生材混入率と針入度の関係を図‑6に示す．グラフ より双方の発生材ともに 発生材混入率の増加に伴う 針入度の減少傾向が認められ，再生バインダーの硬化 現象が確認された．

4 ‑ 3 . ホ イ ー ル ト ラ ッ キ ン グ 試 験

  図‑7，8は各供試体の動的安定度（以下，DS）およ

び圧密変形量を示したものである．DS を基準供試体で あるV-Nを1として比較すると，室内発生材では約1.7

〜3.0 倍，供用では約 3.1〜6.8 倍の増加が確認され，

さらにシートを挿入することで約 1.5倍程度の増加と なった．また，圧密変形量について同様に比較すると，

発生材混入率の増加に伴い変形量が減少傾向になる ことが確認された．

4 ‑ 4 . 単 純 曲 げ 試 験

  図‑9，10，11，12は各供試体における破壊時の曲げ 強度および，ひずみと温度の関係を示したものである．

室内劣化発生材および供用劣化発生材ともに 発生材 混入により 5℃程度の破壊温度の上昇が確認され，グ ラフの傾向より再生混合物は感温性が低くなること が確認された．以上より，再生アス混単体ではひび割 れ抵抗性に欠け，たわみ追従性に劣るということが認 められたが，シート挿入により各温度 で2〜7Mpa程度 の曲げ強度の増加ならびに曲げひずみの向上効果が 確認された．

 4 ‑ 5 . 繰 返 し 曲 げ 試 験

  図‑13 は繰返し曲げ試験における破壊回数と破壊時

の累積変形量を示したものである．V-N,V-S の比較よ り，シート挿入により 破壊回数が増加することからシ ート工法の有効性 が認められた．また，両発生材とも に，シート非挿入供試体では発生材混入率の増加に伴 い破壊回数と累積変形量の減少傾向が確認されたが，

シート挿入供試体 では双方の発生材 ともに混入率 50%

までは破壊回数が増加することが確認された．しかし，

混入率 70%において破壊回数が減少する傾向となるこ

とから ，発生材混入率の増加に伴う靭性の低下が認めら れるが，V-Sと比較して同等以上の値を示している．

20 25 30 35 40 45

R0 R30 R50 R70

混入率(%)

針入度

供用劣化発生材 室内劣化発生材

図 ‑ 6   推 定 針 入 度

0 1000 2000 3000 4000 5000 6000

V-N K30-N K50-N K70-N V-S K30-S K50-S K70-S 供試体名

動的安定度(回/mm)

0.00 1.00 2.00 3.00 4.00 5.00 6.00 7.00

圧密変形量(mm)

DS(回/mm) 圧密変形量(mm)

0 500 1000 1500 2000 2500 3000

V-N S30-NS50-N S70-N V-S S30-S S50-SS70-S 供試体名

動的安定度（回/mm）

0.00 1.00 2.00 3.00 4.00 5.00 6.00 7.00

圧密変形量(mm)

DS(回/mm) 圧密変形量(mm)

図 ‑ 7   動 的 安 定 度 お よ び 圧 密 変 形 量

（室内劣化発生材）

図 ‑ 8   動 的 安 定 度 お よ び 圧 密 変 形 量

（供用劣化発生材）

図 ‑ 9   曲 げ 強 度 と 温 度 の 関 係

（室内劣化発生材）

0 2 4 6 8 10 12 14 16

-15 -5 5 1 5 2 5 35

温度（℃）

破壊時の曲げ強度（Mpa）

V-N V-S S30-N S30-S

S50-N S50-S S70-N S70-S

5 ． ま と め

(1)標準・水浸マーシャル 安定度試験および針入度 推定試験より，室内・供用劣化発生材ともに旧バイン ダーの硬化現象による針入度 の低下ならびに安定度 の増加傾向が認められた．また，混入率 70%において は残留安定度が小さくなることが確認された．(2)WT 試験より，発生材の混入およびシート挿入による流動 抵抗性の向上効果，圧密変形量の抑制効果が確認され た．(3)単純曲 げ試験より，シート 挿入による 再生ア ス混の曲げ強度の増加ならびに，ひび割れ抵抗性の向 上効果が確認された ．(4)繰返し曲げ試験より，シー ト挿入による耐久性の向上効果，ひび割れ抵抗性の改 質効果が確認された．しかし，混入率 70%においては 破壊回数が減少傾向になることから 靭性の低下が大 きいと考えられる．

6 ． 総 合 評 価

  本研究より，室内および供用劣化発生材の対比にお いて同等の試験結果が得られ，再生アス混に対してシ ート工法が有効であることが推察でき，実路において の有効性 が大いに期待できる．しかし，発生材の混入 率を多くしていくことにより靭性の低下が懸念される ことから，カンタブロ試験やラベリング試験等により 骨材飛散抵抗性，磨耗抵抗性等を考慮した混入率の検 討がさらに必要であると考えている．今後の課題とし て，実路を考慮した試験条件によるデータの蓄積と解 析，再生添加剤あるいは各種改質アスファルトでの比 較検討，舗装発生材の再々利用対しての検討が必要で ある．

＜参考文献＞

1)(社)日本道路協会：アスファルト舗装要綱，舗装試験法 便覧，プラント再生舗装技術指針

2)Y,KURIYAGAWA:Aproposal for the Application of Reinfocement Sheeting to Ensure Effective Use of Reclaimed AshaltPavement,JournalofPavementEnginieering.JSCEVOL.8,pp 107-114,2003

3)吉野正弘：アスファルト混合物発生材の再資源化に関す る研究，土木学会第59回年次学術講演会，2004，5‑652

4)栗谷川裕造：「繰返し曲げ試験による舗装用混合物の材 料定数推定に関する研究」，土木学会論文集，第564号，V-35，

pp211-220,1997

0 2 4 6 8 10 12 14 16

-15 -5 5 15 25 35

温度（℃）

破壊時の曲げ強度（Mpa）

V-N V-S K30-N K 3 0 - S

K50-N K 5 0 - S K70-N K 7 0 - S

図 ‑ 1 0   曲 げ 強 度 と 温 度 の 関 係

（供用劣化発生材）

0.0000 0.0100 0.0200 0.0300 0.0400 0.0500 0.0600 0.0700 0.0800 0.0900 0.1000

-15 - 5 5 15 25 35

温度（℃）

破壊時jのひずみ

V-N V-S R30-N R30-S

R50-N R50-S R70-N R70-S

0.0000 0.0200 0.0400 0.0600 0.0800 0.1000

-15 -5 5 15 25 35

温度（℃）

破壊時jのひずみ

V-N V-S R30-N R30-S

R50-N R50-S R70-N R70-S

図 ‑ 1 1   ひ ず み と 温 度 の 関 係

（室内劣化発生材）

図 ‑ 1 2   ひ ず み と 温 度 の 関 係

（供用劣化発生材）

100 1000 10000 100000 1000000

V-N R30-N R50-N R70-N V-S R30-S R50-S R70-S 供試体名

破壊回数(回)

0.00 0.50 1.00 1.50 2.00 2.50 3.00 3.50 4.00 4.50

累積変形量(mm)

室内劣化 破壊回数 （回） 供用劣化 破壊回数（回 ） 室内劣化 累積変形量（ｍｍ） 供用劣化 累積変形量（ｍｍ）

図 ‑ 1 3   破 壊 回 数 と 累 積 変 形 量
