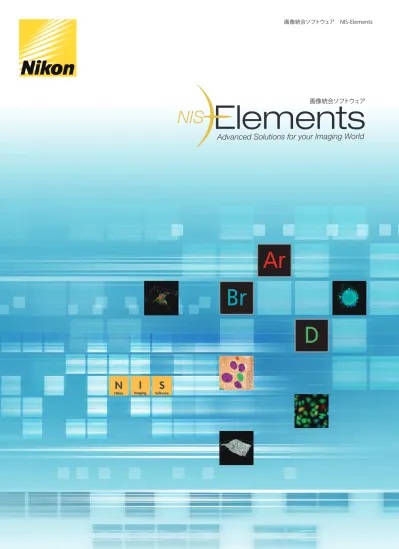

画像統合ソフトウェア NIS-Elements

(1)

画像統合ソフトウェア　NIS-Elements

(2)

顕微鏡ソフトウエアデジタルカメラ

画像の取得、解析、管理のトータル・ソリューションを提供。

ニコンならではの顕微鏡画像トータルコントロール

NIS-Elementsは、顕微鏡画像の取得とデータ管理・解析がまとめて行える、画像統合ソフトウェアです。 6 次元までの画像取得を含め、周辺機器の制御、データ管理、画像処理・解析が可能。さらに、データベース構築機能により、大量の多次元画像ファイルの蓄積、検索、解析を実現。実験効率を大幅に改善します。顕微鏡画像用統合ソフトウェアNIS-Elementsは、ライブセルイメージングなど、最先端研究を強力にサポートします。

NIS-Elements Advanced Research：自動化によるカメラや顕微鏡のトータルコントロールに対応。「X, Y, Z, λ（波長）, T（時間）, 多点」の６次元までの多次元画像取得や画像解析が行えます。高度な研究・開発に最適です。

●6Dタイムラプスセット ●オブジェクトトラッキングセット ●デコンボリューションセット ●カルシウム＆FRETセット

NIS-Elements Basic Research：「X, Y, Z, λ（波長）, T（時間）, 多点」を組み合わせて４次元までの多次元画像取得が行えます。研究開発から検査まで幅広いアプリケーションに適しています。 ●4Dタイムラプスセット ●計測セット NIS-Elements Documentation：測定機能やレポート制作機能を装備。生物医療分野から工業分野まであらゆる顕微鏡画像取得に対応します。光学性能を追求した顕微鏡ニコンが誇る無限遠補正光学系 CFI60システムは、高NAと長作動距離を両立し、コントラストの高い鮮明な顕微鏡像を実現。接眼レンズでの観察はもちろん、デジタルカメラでの画像取得にも明るくてクリアな像が得られます。また、視野周辺部まで収差を取り除き、画像の端までムラのない像が得られる各種対物レンズシリーズをはじめ、デジタル画像取得に最適化したレンズやアクセサリーを豊富に用意しています。多彩なデジタルカメラニコンでは、顕微鏡や周辺機器、ソフトウェアと連携して高機能を発揮する各種デジタルカメラを用意し、多様な研究ニーズに応えています。デジタルカメラDigital Sight シリーズは、サンプルに忠実な高精細画像が得られる 500万画素タイプ、快適なライブ画像表示を実現する200万画素タイプ、高感度・低ノイズ・高フレームレートを誇る定量解析タイプ（DS-Qi1Mc）などから選択できます。コントロールユニットは、スタンドアロンタイプとパソコン制御タイプを用意。カメラとコントロールユニットの自在な組み合わせで、高度な研究から検査記録まで幅広い分野での高精細デジタル画像の観察、取得、管理を強力にサポートします。高機能で汎用性の高いソフトウエア NIS-Elementsは、最先端のバイオ研究分野から産業、検査まで、あらゆる分野に柔軟に対応できるソフトウェアです。ニコンはもちろん、他のメーカーの顕微鏡やカメラとの組み合わせにおいても、ワークフローの最適化、強力なデータベースの構築を実現します。アノテーションバイナリカラー多層ドキュメント構造 NIS-Elements は、各ドキュメント（画像ウィンドウ）が 3層レイヤー構造になっており、アノテーション（矢印、ライン、テキスト）や測定データ、２値化や分類結果のバイナリデータ、記録過程のメタデータ、画像取得時のハードウェア設定などの各種データを安全に保管することができます。 NIS-Elements は、アプリケーションに合わせて選べる 3 種類のパッケージを用意しています。 D Br Ar D Br Ar D Br Ar 「ユーザには、顕微鏡やカメラ、ソフトウェアの設定や操作に煩わされることなく、研究に専念してもらいたい」というのが、ニコンの信念です。 NIS-Elementsは、その信念から生まれた顕微鏡画像の取得・処理とデータ管理の統合ソフトウェアです。顕微鏡、デジタルカメラ、ソフトウェアを一体で開発できるニコンならではのベストソリューションをお届けいたします。

(3)

マルチチャンネル（多色）

複数の蛍光波長や異なる観察方法（DICや位相差など）を組み合わせて撮影し、重ね合わせ像を取得できます。

タイムラプス

画像取得の間隔、回数、トータル時間を設定して、経時的な変化を簡単に取得できます。電動倒立顕微鏡 Ti-Eのパーフェクトフォーカスシステムなら、長時間タイムラプスでもフォーカスドリフトのない、正確なデータが取得できます。

マルチポイント

電動ステージを制御して、多点ウェル観察での複数のサンプル画像を自動取得できます。ステージ位置を保存して、いつでも再現することが可能です。

ラージイメージ

複数視野の画像を撮影しながらつなぎ合わせて、一枚の大きな高倍率画像を作成することが可能です。取得済みの画像をつなぎ合わせることもできます。

多次元取得

（＊パッケージによって使用できる最大次元数が異なります）マルチチャンネル、Ｚシリーズ、タイムラプス、マルチポイント、ラージイメージなどの複数の次元を組み合わせた画像取得を行います。「ウェルプレートの各ウェルで、2 色の蛍光波長のZシリーズ画像を30 分間隔で 24 時間取得する」というような複雑な設定が簡単に行えます。

オプティカルコンフィグレーション

FITC 蛍光画像取得や DIC 画像取得など、観察方法ごとの顕微鏡やカメラ、周辺機器の設定を、ワンクリックでオプティカルコンフィグレーションとして保存できます。各オプティカルコンフィグレーションはツールバーにボタンで表示されるので、観察方法ごとの設定を簡単に呼び出せます。

動画撮影、高速画像取得

サンプルの変化や高速の動きを動画で取得できます。

ハードウェアの連係による高速取得

カメラと顕微鏡、周辺機器を効率的に連携させて取得時間を短縮する、ニコンならではの技術です。

Z シリーズ

電動フォーカス機構を制御して、Z 軸の深さが異なる複数の画像を取得し、3D画像を作成できます。一色ずつ撮影した画像全部の色の重ね合わせ画像

₁

2 ₃

NIS-Elementsは、デジタルカメラと電動顕微鏡と周辺機器を統合して制御できるため、様々なアプリケーションに合わせた最適な方法で画像を取得できます。

多彩な画像取得

ファストタイムラプス指定したフレーム数のキャプチャー像をパソコンのメモリまたはハードディスクに取得します。ハードディスクを併用できるので、高速・長時間の大容量動画データも取得できます。 トリガー取得 カメラと励起光デバイスを、PCを介さずに直接トリガー接続することで、励起光の波長切替えと画像取得を同期させた高速波長切替え取得ができます。レーザーユニットLU4Aを使った多波長励起レーザー TIRF 観察で、励起光の高速切替えが可能です。 RAM キャプチャー高速カメラ使用時にも最高速度で画像取得できます。RAMバッファによって高速タイムラプス取得が可能なため、カルシウムスパークや運動性、転移などの瞬間的な動きを捉えることができます。 Tiレシピ電動倒立顕微鏡 Ti-EのHUB-AコントローラとTiレシピ対応カメラを、 PCを介さずに直接トリガー接続することで、画像取得操作や励起波長切り換え、蛍光シャッター切り換えなどがHUB-Aコントローラから行えます。機器間の通信時間を短縮できるので、多点多波長観察などでの 1セットの取得を大幅にスピードアップできます。カメラや顕微鏡の設定を保存 AVI 動画取得ビデオ録画のような簡単な操作で、ライブ画像をAVI 形式の動画ファイルとして取得します。任意の色の重ね合わせ画像

(4)

多次元画像表示

時間、波長、XYZ位置などのパラメータが分かりやすく表示されます。また、任意の時間、波長、Ｚフォーカスなどを指定して画像を抜き出し、新たなデータとして保存することも可能です。

デコンボリューション

焦点画像合成（EDF）

Zシリーズ画像から、各面でフォーカスの合った領域だけを抜き出し、全体にフォーカスの合った一枚の画像を作成します。合成画像はＺ軸情報を保持しているので、擬似立体画像として様々な角度から見ることができます。

多色画像合成

複数の1チャンネル画像を任意に（例えば 3色画像のうち2色だけ）重ね合わせて画像合成できます。「Ar」、「Br」では画像のタブを別の画像の上にドラッグ＆ドロップすると合成できます。「D」では赤、青、緑、明視野の画像を選択して重ね合わせます。取得した画像やデータは、様々な表示方法や画像処理が可能です。

画像表示/画像処理

3Dブラインドデコンボリューション 取得蛍光画像のボケを取り除いて画質を向上させます。ボケ光成分を、そのボケ光の元となる場所に戻すことで、デコンボリューションによる輝度値の低下を抑え、定量解析にも適用できます。ワイドフィールド蛍光画像向け、コンフォーカル蛍光画像向けの2つのアルゴリズムを用意しています。（AutoQuant®アルゴリズム採用） 2Dリアルタイムデコンボリューション ライブ画像でも処理可能なアルゴリズムです。ライブ画像やXY 次元のみのタイムラプス取得画像から、ボケ光を高精度に取り除くことができます。（AutoQuant®アルゴリズム採用） SD デコンボリューション Ｚシリーズのデータを用いて減算方式でボケ光を除去する、ニアレストネイバー方式のスタンダードなデコンボリューションモジュールです。時間多点 Z シリーズチャンネル焦点が合った領域を抜き出し、全体に焦点が合った一枚の画像を作成デコンボリューション処理前デコンボリューション処理後デコンボリューション処理前デコンボリューション処理後

Ｚシリーズ画像表示

Ｚシリーズ取得データは、プロジェクション画像の作成だけでなく、任意のXZ、YZの断面表示が可能なスライスビュー、立体表示できるボリュームビューなどで観察できます。3Dデータから作成した任意の方向に回転する立体画像を、AVIに変換できます。＊ボリュームビュー、スライスビューはAr, Brのみプロジェクションスライスビューボリュームビュー

画像処理

フィルター、カラー調整（＊パッケージによって使用できる機能が異なります）シャープネスやスムージングなど、多彩な画像処理フィルター機能を備えており、画像の改善や加工が可能です。また、取得画像のホワイトバランス設定やRGB/HISバランス調整などのカラー調整も行えます。 画像演算（算術処理） 画像への四則演算処理が行えます。画像間での演算処理も可能です。画像演算（平均化）タイムラプス画像など複数の連続画像を平均化することでノイズを低減します。見かけのフレームレートが落ちないローリングアベレージ処理も可能です。

=

‒

シャープネス画像処理フィルター元画像スムージングホワイトバランスカラー調整 RGBバランス調整画像平均化

(5)

手動計測とイメージアノテーション

画像に直接、線や図を書き込んで長さや範囲を計測するインタラクティブ計測が行えます。計測結果は画像に貼り付けたり、テキストやエクセルファイルで出力することができます。また、画像には矢印、記号、テキストなどを記入できます。

ROI 計測

（＊パッケージによって使用できる機能が異なります）設定したROIについて面積や輝度、最高／最低輝度などのよく用いられるピクセル計測を行います。計測結果は一覧表示のほか、エクセルやテキストファイルで出力することもできます。

自動計測（オブジェクトカウント）

RGB/HISカラースペースや輝度などで設定したしきい値を用いて画像を二値化し、抽出されたオブジェクトの数や面積、輝度などを計測します。計測結果は一覧表示のほか、エクセルやテキストファイルで出力することもできます。二値化のしきい値設定は保存可能で、同条件での再抽出が行えます。

分類

タイムメジャーメント

取得後または取得中のタイムラプス画像から、時間による輝度変化のグラフを作成します。複数 ROI 内の二つの波長のピクセルごとの輝度比（レシオ値*）を計測し、グラフを作成・表示できます。数値データやグラフ画像の出力が可能で、グラフ上での計測もできます。（*Arのみ対応）

カルシウム＆ FRET

Fura2などのレシオメトリック蛍光色素のカルシウムイオン濃度のキャリブレーションが、簡便なウィザード形式で行えます。FRET解析には3フィルター法（励起光と蛍光の組み合わせが「ドナー励起と蛍光」「アクセプター励起と蛍光」「ドナー励起とアクセプター蛍光」の3種類）と、2種類の漏れ込み係数を使用してFRET 画像を取得。漏れ込み光を低減した真のFRETシグナル画像とFRET 効率画像を作成できます。

オブジェクトトラッキング

タイムラプス画像から二値化によって抽出したオブジェクトを2Dトラッキングし、取得タイムポイントごとにオブジェクトの移動距離や速度、加速度などを自動計測します。トラッキングは自動と手動から選択できます。

ヒストグラム／インテンシティプロファイル／

インテンシティサーフェスプロット

ヒストグラム計測は画面全体または任意の領域内のピクセルの輝度分布を示します。インテンシティプロファイル計測は任意のライン上の輝度分布を表示します。サーフェスプロットは画像内の輝度分布をZ 軸方向の高さで表現します。

計測と解析

オブジェクト分類二値化抽出したオブジェクトを色や輝度、形、大きさなどでグループ分けして分類することができます。明るいものと暗いものはそれぞれ何個か、という様な分類計測が行えます。 ピクセル分類 画像内のピクセルごとに、色や輝度などの条件によってグループ分けして分類することができます。画像内の全ピクセルに対して赤、青、緑のピクセルの割合を求める、などの計測が行えます。ヒストグラムインテンシティプロファイルインテンシティサーフェスプロット FRETシグナル画像 FRET効率画像輝度グラフ輝度比：緑／赤 ❶ ❷ ❸ ❹ ❹ ❹ ❺ ❻ ❶ ❷ ❸ ❺ ❻ ❶ ❷ ❸ ❺ ❻ FRET 解析レシオ値からカルシウムイオン濃度へのキャリブレーション

(6)

10 11

HDR（ハイダイナミックレンジ）画像取得

同一視野で露光時間を変えた画像を複数枚取得し、サンプル内の極端に明るい領域も暗い領域も適切な明るさに見える画像が作成できます。取得済みの複数の画像からHDR画像を作成することも可能です。

データベース

オーガナイザー機能により、画像がサムネイル形式で一覧表示できるので、必要な画像がすばやく見つけられます。サムネイルから直接画像を開くことも可能です。また、取得条件や日付、担当者名などを使用したデータベース化も容易です。

レポート作成

画像取得時の設定の詳細、解析結果などを利用して、画像、イメージヘッダー、取得時情報などを PDF ファイルに出力できます。

シンプルGUIモード

NIS-Elements D では、画像取得と簡単な計測だけのシンプル GUI モードが選択できます。

ダークカラー GUI モード

カラーパレットの輝度が暗室での利用に適した明るさの表示モードです。

他社製品との連携

NIS-Elementsはニコン製品だけでなく、高感度CCDカメラや周辺機器など、サードパーティー製品にも対応しています。お手持ちのカメラや周辺機器を使用して顕微鏡画像取得システムを構築することが可能です。

レイアウトマネージャー

画像取得や計測などの用途別のウィンドウのレイアウトやツールバー、メニューの配置をカスタマイズできます。カスタマイズしたレイアウトは保存でき、タブから簡単に呼び出せます。

解析用オフラインパッケージ

ニコン顕微鏡や他社製ソフトウェアで取得した TIFF 画像や多次元画像の輝度測定、オブジェクトカウントなどの解析が行えます。

その他

GUIオプション

300ms 露光：❶ がアンダー 600ms 露光： ❷ がオーバー HDR 画像：❶ も ❷ も適切な明るさ

標準 GUI モード：NIS-Elements D のすべての機能を表示シンプル GUIモード：画像取得と計測メニューのみを表示

オーガナイザーデータベース

バックグラウンド補正

あらかじめ取得したバックグラウンド画像を元に、背景のムラを補正した画像を取得したり、取得画像の背景を補正することができます。補正処理前補正処理後

ユーザー管理

Windows® で設定したユーザーアカウントを利用して、管理者、ゲストなどの権限設定ができます。顕微鏡などのデバイスの設定、画像取得方法やレイアウトの編集などの権限をユーザーごとに設定できるので、システムを安全に運営できます。

ビューワーソフトウェア

ニコンのホームページから無償でダウンロードできるビューワーソフトです。NIS-Elementsで取得した画像やデータを、タイル画像、最大 / 最小プロジェクション画像、3D ボリューム画像などで見ることができ、多次元ファイルを TIFF で保存することも可能です。

ライブコンペア

サンプル画像とライブ画像の比較が簡単に行えます。一時停止させたライブ画像とライブ観察画像を並べて比較することもできます。ライブ観察画像一時停止ライブ画像 ❶ ❶ ❶ ❷ ❷

ソフトウェアアップグレード契約（SUA

＊

_）

NIS-Elements を購入後 1 年間は無償で最新バージョンにアップグレードできますが、SUA をご契約いただくと、購入後 2 年目以降でも、最新バージョンをご利用いただけます。＊：1年ごとの更新用ライセンスです。

(7)

セット名称 主要機能 セット追加機能、備考（＊） Ar 6Dタイムラプスセット画像撮影・取得（マルチチャンネル、Z、T、マルチポイント、ラージイメージ）、多次元取得（6D）、HDR 画像取得、ファストタイムラプス、 RAMキャプチャー、AVI 動画取得、多色画像合成、画像処理、画像演算、ボリュームビュー、デコンボリューション（2Dリアルタイム、ニアレストネイバー (SD)）、タイムメジャーメント、レシオ、各種計測・解析、 CCDカメラ制御ドライバー、ニコン製顕微鏡ドライバー＊基本となるセットデコンボリューションセット 3Dブラインドデコンボリューション

カルシウム& FRETセットカルシウム& FRET

オブジェクトトラッキングセットオブジェクトトラッキング Premierセット 3Dブラインドデコンボリューション、カルシウム& FRET、オブジェクトトラッキング、オブジェクト分類 SPセット（オフライン解析用）多色画像合成、画像処理、ボリュームビュー、タイムメジャーメント、_{レシオ、各種計測・解析} ＊画像取得は行えません Br 4Dタイムラプスセット画像撮影・取得（マルチチャンネル、Z、T、マルチポイント、ラージイメージ）、AVI 動画取得、多色画像合成、画像処理、ボリュームビュー、タイムメジャーメント、各種計測・解析、CCDカメラ制御ドライバー、ニコン製顕微鏡ドライバー多次元取得（4D）計測セット D 画像撮影・取得（Z、T、マルチポイント、ラージイメージ）、AVI 動画取得、多色画像合成、画像処理、各種計測・解析、CCDカメラ制御ドライバー、ニコン製顕微鏡ドライバー主なオプション 3Dブラインドデコンボリューション（Ar）、カルシウム& FRET（Ar）、オブジェクトトラッキング（Ar）、オブジェクト分類（Ar）、焦点画像合成(EDF)（Ar,Br,D）、オブジェクトカウント（D）、データベース（Ar,Br,D）、ライブコンペア（Br,D）、サードパーティー周辺機器ドライバー（Ar,Br,D）、など NIS-Elementsセット主要機能一覧 ＊セットにより機能内容に違いがある場合があります。詳細はお問い合わせください。　NIS-Elements対応デバイス、対応OS（Ver. 4.20）　＊ソフトウェアのバージョンアップにより随時更新されます。詳細はニコン製品取扱店までお問い合わせください。 ■ニコン製品カメラ Digital Sightシリーズ（U2/L2, U3(*3), L3(*4)）顕微鏡、周辺機器 Ti, TE2000シリーズ Niシリーズ(*4) 　80i, 90i 　SMZ25/18(*4) 　AZ100M 　FN1+DIH(*2) 　LV-Nシリーズ(*4) 　Intensilight 　MM-400/800(*1) 　MA200 　L200N/L300N 　LU4A, LUSU 　LV-N3(*4), LV-N4(*4) ＊1:64bit OS 非対応＊2:64bit OSのみ対応＊3:Windows Vista 非対応＊4:Windows 7のみ対応 ■サードパーティー製品カメラ Photometrics Evolve Cascadeシリーズ QuantEM CoolSNAPシリーズ Qimaging Retiga2000R-Mono/Color RetigaEXi Aqua/Blue Andor Technology Luca S/R Neo iXon+-897/888/885 iXon3, iXonUltra Clara Hamamatsu ImagEM C9100-13 C9100-02 C9100-12 ORCA-R2 ORCA-Flash2.8/4.0 ORCA (DCAM) ORCA-D2 ■サードパーティー製品周辺機器 Prior ProScan (H29), ProScanⅡ(H30) ProScanⅢ(H31) OptiScan, OptiScanⅡES10 PCIⅡ, ES10ZE, NZ100, NIKRFK Ludl MAC5000 (73005080/73005081, 73005056) MAC6000 Vincent Uniblitz VCM-D1 Sutter Lambda10-2/10-3/SC/10-B/XL Physical Instrument PI-E662/665 EXFO XCite120 ASI MS-2000, FW-1000, SC-2000 National Instruments TTL Input/output Marzhauser

TANGO Desktop, TANGO PCI LSTEP, ECO-STEP, MCL2, MCL3 Photometrics DualView Tokai-Hit WSKMシリーズ MCL MCL Nano Drive ＊サードパーティー製品は接続インターフェースや制御装置の OSに制限がある場合があります。詳細はニコン製品取扱店までお問い合わせください。 ■制御装置対応OS

Windows 7 Professional (32/64bit)

＊ニコンで動作確認を行った仕様の制御装置を随時更新してご提供しております。詳細はニコン製品取扱店までお問い合わせください。 2CJ-MHFH-5 （1307-02）T 販売元ご注意：本カタログに掲載した製品及び製品の技術（ソフトウェアを含む）は、「外国為替及び外国貿易法」等に定める規制貨物等（技術を含む）に該当します。輸出する場合には政府許可取得等適正な手続きをお取り下さい。・本カタログ記載の会社名及び商品名は各社の商標または登録商標です。・本カタログは2013年7月現在のものです。仕様と製品は、製造者／販売者側がなんら債務を負うことなく予告なしに変更されます。 ©2013 NIKON CORPORATION 安全に関するご注意 ■ご使用の前に「使用説明書」をよくお読みの上、正しくお使いください。 108-6290 東京都港区港南2-15-3 （品川インターシティ C棟） www.nikon.co.jp/ www.nikon-instruments.jp/ 本　　　　社 108-6290 東京都港区港南 2-15-3 （品川インターシティ C棟）電話（03）6433-3982 （生物）電話（03）6433-3985（工業）　　製品お問い合わせ（フリーダイヤル）電話 0120-586-617 （生物）関西支店 532-0003 大阪市淀川区宮原 3-3-31（上村ニッセイビル）電話（06）6394-8801 （生物）電話（06）6394-8802 （工業）九州支店 813-0034 福岡市東区多の津 1-4-1 電話（092）611-1111 札幌営業所 060-0051 札幌市中央区南 1 条東 2-8-2（SR ビル）電話（011）281-2535 仙台営業所 980-0014 仙台市青葉区本町 1-1-1（三井生命仙台本町ビル）電話（022）263-5855 （生物）名古屋営業所 465-0093 名古屋市名東区一社 3-86（クレストビル 2F）電話（052）709-6851 京都営業所 606-8221 京都市左京区田中西樋ノ口町 80 電話（075）781-1170 金沢営業所、岡山営業所長崎営業所、大分営業所、熊本営業所、鹿児島営業所、宮崎出張所
