1－
ＡＰ１６０７９７

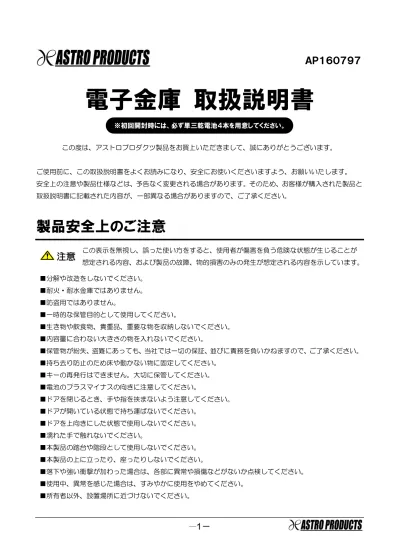

電子金庫 取扱説明書
この度は、アストロプロダクツ製品をお買上いただきまして、誠にありがとうございます。 ご使用前に、この取扱説明書をよくお読みになり、安全にお使いくださいますよう、お願いいたします。 安全上の注意や製品仕様などは、予告なく変更される場合があります。そのため、お客様が購入された製品と 取扱説明書に記載された内容が、一部異なる場合がありますので、ご了承ください。製品安全上のご注意
注意
この表示を無視し、誤った使い方をすると、使用者が傷害を負う危険な状態が生じることが 想定される内容、および製品の故障、物的損害のみの発生が想定される内容を示しています。 ■分解や改造をしないでください。 ■耐火・耐水金庫ではありません。 ■防盗用ではありません。 ■一時的な保管目的として使用してください。 ■生き物や飲食物、貴重品、重要な物を収納しないでください。 ■内容量に合わない大きさの物を入れないでください。 ■保管物が紛失、盗難にあっても、当社では一切の保証、並びに責務を負いかねますので、ご了承ください。 ■持ち去り防止のため床や動かない物に固定してください。 ■キーの再発行はできません。大切に保管してください。 ■電池のプラスマイナスの向きに注意してください。 ■ドアを閉じるとき、手や指を挟まないよう注意してください。 ■ドアが開いている状態で持ち運ばないでください。 ■ドアを上向きにした状態で使用しないでください。 ■濡れた手で触れないでください。 ■本製品の踏台や階段として使用しないでください。 ■本製品の上に立ったり、座ったりしないでください。 ■落下や強い衝撃が加わった場合は、各部に異常や損傷などがないか点検してください。 ■使用中、異常を感じた場合は、すみやかに使用をやめてください。 ■所有者以外、設置場所に近づけないでください。 ※初回開封時には、必ず単三乾電池４本を用意してください。―
2－
各部名称
⑨ ＬＥＤライト ⑩ マット ⑪ 固定穴 ⑫ 外付け電池ボックス ⑬ 固定ビス ⑭ キー ② ドア ① 本体 ③ 操作パネル ⑤ キーシリンダー （キャップが付いています） ④ 液晶画面 ⑧ 内部電池ボックス ⑥ 接続端子 （キャップ取り外し時） ⑦ カンヌキ―
3－
各部説明/製品仕様
各部名称の写真と照らし合わせながら確認してください。 Ｎｏ 名称 説明 ① 本体 内容量約２６Ｌの保管スペースです。 ② ドア 電子操作で施錠開錠できる扉です。操作パネルや電池ボックスが付いています。 ③ 操作パネル 「０～９」「＃」「※」のボタンが配置され、ボタンを操作することで、ドアの施錠開 錠、マスター番号変更、非表示機能の設定を行います。電池の電圧が低い、または電 池が入っていない場合は使用することができません。 ボタンを押すと「ピッ」と確認音が鳴ります。 ④ 液晶画面 暗証番号やエラーメッセージが表示されます。 ⑤ キーシリンダー キーを差し込み回すことで、ドアの施錠開錠ができます。キャップが付いていますの で、使用する際はキャップを取り外してください。 ⑥ 接続端子 外付け電池ボックスを接続する接続口です。 ⑦ カンヌキ こじ開けを防止するためのロックです。カンヌキが飛び出した状態で強くドアを閉 めないでください。本体やカンヌキが破損します。 ⑧ 内部電池ボックス 単３乾電池を４本入れることで操作パネルを使用することができます。 ⑨ ＬＥＤライト ドアを開くと約１５秒間点灯します。１５秒経過すると消灯します。 ⑩ マット 本体内に敷く保護マットです。 ⑪ 固定穴 固定ビス用の穴です。キャップが付いていますので、使用する際はキャップを取り外 してください。 ⑫ 外付け電池ボックス 内部電池ボックスの電池の電圧が低下し操作パネルが使用できなくなったときに、 外部から電源を供給することができます。単３乾電池を４本入れて使用します。 ⑬ 固定ネジ 本体を固定するためのネジです。４本付属しています。 ⑭ キー 施錠開錠を手動で行うことができます。キーは２本付属していますが、再発行はでき ませんので大切に保管してください。 ※製品改良のため、主要機能および形状などは、予告なく変更する場合がありますので、ご了承ください。 製品仕様（本体外寸には操作パネルを含みます） 本体外寸 Ｗ４３０×Ｄ３８８×Ｈ１９５ｍｍ 本体板厚 １．５ｍｍ 本体内寸 Ｗ４２７×Ｄ３５６×Ｈ１９２ｍｍ ドア板厚 ４ｍｍ 重量 １０Ｋｇ―
4－
使用前準備
初回開封時は、ドアが閉じた状態です。以下のどちらかの方法でドアを開き、内部電池ボックスに電池を 入れてください。ドアの開け方（初回開封時）
●付属のキーを使用しドアを開けます。 [開け方１] ①キーシリンダーのキャップを取り外します。 ②付属のキーでドアを開けます。 ※キーの差し込める向きは一方向のみです。 ※ドアが開いてもキーを抜くことはできません。キーを抜くには、 ドアを施錠してください。 ●外付け電池ボックスでの開錠 [開け方２] ①外付け電池ボックスに単３乾電池を４本入れます。 ②操作パネルに接続します。 ③以下のどちらかの暗証番号を入力します。 ・初期設定暗証番号：１２３４ ・マスター暗証番号：８８８８８８（初期番号） ※入力を３回間違うとホールド状態となり、約１５分間は 操作できません（６ページ参照）。 ④液晶画面の表示が「ＯＰＥｎ
」⇒「ＯＰＥｎ
Ｅｄ
」に切り替わる とロックが解除されドアが開きます。内部電池ボックス
●ドアが開いたら、内部電池ボックスに単３乾電池を４本入れます。 ・内部電池ボックスに電池を入れることで、操作パネルを使用する ことができるようになります。ｎ
ｎ
差し込む 開錠 接続 内部電池ボックス 外付け電池ボックス キー 施錠 スライドさせ開ける―
5－
使用前準備
本体の固定
●持ち去り防止のため床や動かない棚や台に、本製品を固定してください。 [固定場所] ・木製や金属製の床や動かない棚や台など ・金属製の物に固定する場合は、金属用の固定ビスを用意してください。 ※溶接して固定しないでください。 [取り付け方] ①ドアを開けます。 ②マット取り出します。 ③底部後部の固定穴のキャップを取り外します（写真１参照）。 ④付属の固定ビス４本で、本体を固定します。 ※付属の固定ビスは木材用です。 ※プラスドライバーＰＨ３を用意してください。 固定ビス 固定穴 本体 木製の動かない棚や台 底部後部にある４箇所の固定穴には キャップが付いているので、本体固定 前に、取り外してください。 写真１―
6－
使用前方法
ドアの開け方
●設定した暗証番号を入力してドアを開けます。暗証番号を忘れてしまったときは、キーでドアを開けて ください。 ①設定した４～６桁の暗証番号を入力します。 入力を間違った場合は「✱」を押すと入力した番号を消すことができます。 ②液晶画面の表示が「ＯＰＥｎ
」⇒「ＯＰＥｎ
Ｅｄ
」に切り替わると、ロックが解除されドアが開きます。 [ホールド機能について] ・暗証番号の入力を間違うと、液晶画面に「Ｅ－ＣＯｄ
Ｅ」と表示されます。 ・3 回入力を間違うとホールド状態となり、暗証番号を入力しても液晶画面に「ＨＯＬｄ
1５」と 表示され、約１５分間はドアを開けることができません。 ・再操作は、１５分以上時間が経過した後に行ってください。 ・ホールド中にドアを開けたいときは、キーを使用してください。ドアの閉じ方
●４～６桁の暗証番号を設定しドアを閉じます。キーでドアを開けた場合は、キーでドアを閉じてください。 ①ドアを閉じたまま、強く押さえた状態にします。 ②４～６桁の暗証番号を入力し「＃」を押します（暗証番号は１～３桁の設定はできません）。 入力を間違った場合は「✱」を押すと入力した番号を消すことができます。 ③液晶画面の表示が「ＣＬＯＳＥ」⇒「ＣＬＯＳＥｄ
」に切り替わると、ロックされドアが閉じます。 [ドアロック不良] ・ドアを強くしっかり押さえずに暗証番号を入力すると、液晶画面の表示が「ＣＬＯＳＥ」から 「Ｅ－ｒＵｒ
」と切り替わり、ロック不十分な状態でドアが閉じられます。この状態になった 場合は、再度ドアを開け施錠をやり直してください。 [開錠後１０分以内に施錠する場合] ・開錠後、１０分以内に施錠する場合は、暗証番号を入力せずに「＃」だけで施錠できます。 ・「＃」で施錠し開錠するときは、前回設定した暗証番号を使用してください。ｎ
ｒ
ｎ
ｎ
Ｕ
―
7－
使用前方法
マスター番号の変更
●任意の暗証番号とは別に、マスター番号が設定されています。 ①ドアが開いた状態で、「８８８８８８（初期番号）」を入力し「✱」を押します。 ②液晶画面に「ＮＥＵ」と表示されます。 ③新しいマスター番号「６桁」を入力し「＃」を押します。 ④液晶画面に「Ａ ＡＩＮ」と表示されます。 ⑤再度、設定した新しいマスター番号６桁を入力し「＃」を押します。 ⑥液晶画面に「ｄ
Ｏ」と表示され設定が完了です。 ※初回変更時は初期番号を入力してください。以降は、設定したマスター番号を入力してください。 ※マスター番号は１～５桁の設定はできません。必ず６桁で設定してください。
暗証番号非表示設定
●液晶画面に暗証番号を表示させないための機能です。閉扉開扉どちらの状態でも設定できます。 [設定] ①「✱」を２回押し、「＃」を押します。 ②液晶画面に「□－Ｏ 」と表示され設定が完了です。 ③暗証番号を押すと「□」と表示されます。 [解除] ①「✱」を２回押し「＃」を押します。 ②液晶画面に「□－ＯＦＦ」と表示され解除が完了です。電池交換
●ドアの開閉に関わらず、電池の電圧が５Ｖ以下に低下すると、液晶画面に「ＬＯ－ｂ
ＡＴ」と表示されます。 ＬＯ－ｂ
ＡＴと表示されたら、すみやかに新品の電池と交換してください。 電池残量がなくなり操作パネルが使用できない場合は、キーでドアを開けるまたは外付け電池ボックスを 接続しドアを開けて電池を交換してください。内部ＬＥＤ
●ドアを開けると点灯します。約１５秒後に消灯します。ｎ
ｇ
E
ｎ
ｎ
―
