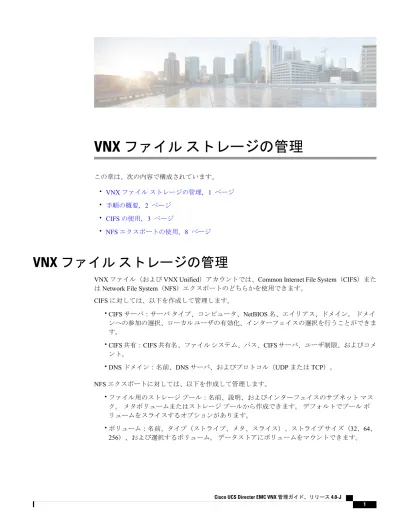

VNX ファイルストレージの管理

(1)

VNX ファイルストレージの管理

この章は、次の内容で構成されています。 • _{VNX ファイルストレージの管理, 1 ページ} • 手順の概要, 2 ページ • CIFS の使用, 3 ページ • NFS エクスポートの使用, 8 ページ

VNX ファイルストレージの管理

VNX ファイル（および VNX Unified）アカウントでは、Common Internet File System（CIFS）または Network File System（NFS）エクスポートのどちらかを使用できます。

CIFS に対しては、以下を作成して管理します。

• CIFS サーバ：サーバタイプ、コンピュータ、NetBIOS 名、エイリアス、ドメイン。ドメインへの参加の選択、ローカルユーザの有効化、インターフェイスの選択を行うことができます。

• CIFS 共有：CIFS 共有名、ファイルシステム、パス、CIFS サーバ、ユーザ制限、およびコメント。 • DNS ドメイン：名前、DNS サーバ、およびプロトコル（UDP または TCP）。 NFS エクスポートに対しては、以下を作成して管理します。 •ファイル用のストレージプール：名前、説明、およびインターフェイスのサブネットマスク。メタボリュームまたはストレージプールから作成できます。デフォルトでプールボリュームをスライスするオプションがあります。 •ボリューム：名前、タイプ（ストライプ、メタ、スライス）、ストライプサイズ（32、64、 256）、および選択するボリューム。データストアにボリュームをマウントできます。

(2)

•ファイルシステム：名前、ストレージプール、ストレージ容量、容量単位（GB、MB、 TB）、およびストレージプールまたはボリュームから作成してスライスを含めるオプション。ファイルシステムをデータストアにマウントできます。

•データムーバのインターフェイス：名前、デバイス名、アドレス、サブネットマスク、 MTU、および VLAN ID。

• NFS エクスポート：ファイルシステム、読み取り/書き込みホスト、ルートホスト、およびホストアクセス読み取り専用エクスポートに対応するオプション。 •マウント：パス、ファイルシステム名、サーバ、読み取り専用または読み取り/書き込み、およびアクセスチェックポリシー（NT、UNIX、セキュア、ネイティブ、混合、または混合/ 互換）。ウイルスチェックや CIFS OpLock を有効化したり、詳細オプションを設定したりできます。読み取り専用レポートには、次の情報が含まれています。 •システムの概要：データセンター、アカウント、ホスト、ロール、およびモード • CIFS サーバおよび共有の詳細 • DNS ドメインの詳細 • NFS に対しては、ファイル用のストレージプール、ファイルシステム、NFS エクスポート、およびデータムーバの詳細

手順の概要

ステップ 1 VNX ファイルアカウントを追加します。 ステップ 2 [CIFSエクスポート] または [NFSエクスポート] のいずれかを選択します。

• CIFS に対して、CIFS サーバ、CIFS 共有、および DNS ドメインを作成します。 • NFS エクスポートに対して、以下を作成します。 a) ファイル用のストレージプール b) ボリューム c) ファイルシステム d) インターフェイス e) NFS エクスポート情報 f) マウント ステップ 3 レポートを確認します。 VNX ファイルストレージの管理 手順の概要

(3)

CIFS の使用

Cisco UCS Director では、CIFS を使用してファイルまたはディレクトリをエクスポートできます。クライアントはサーバのエクスポートされたディレクトリをマウントできます。

CIFS を使用するには、CIFS サーバ、CIFS 共有、および DNS ドメインを作成します。

CIFS サーバ

CIFS サーバには、次のパラメータが必要です。 •サーバタイプ •コンピュータ名 • NetBIOS 名 •エイリアス •ドメイン •ドメインに参加するオプション •ローカルユーザを有効にするオプション •インターフェイス次のアクションのために、[CIFSサーバ] タブでボタンをクリックします。説明ボタン名新しい CIFS サーバを作成します。 [作成] 選択した CIFS サーバについて、詳細情報を表示します。 [詳細の表示] 選択した CIFS サーバを削除します。 [削除] VNX ファイルストレージの管理 CIFS の使用

(4)

CIFS サーバの作成

ステップ 1 [物理] をクリックして [ストレージ] を選択します。 ステップ 2 [ストレージ] ペインで、VNX データセンターを選択します。 ステップ 3 [データムーバ] タブをクリックします。 ステップ 4 [データムーバ] リストで、サーバを選択します。 ステップ 5 [詳細の表示] をクリックします。 ステップ 6 [CIFSサーバ] タブをクリックします。 ステップ 7 [作成] をクリックします。 ステップ 8 [CIFSサーバの作成] ダイアログボックスで、次のフィールドに値を入力します。説明名前 [サーバタイプ] を選択します。 [サーバタイプ] ドロップダウンリストコンピュータ名。 [コンピュータ名] フィールドこのサーバの NetBios 名。 [NetBios名] フィールドこのサーバのエイリアス名。 [エイリアス] フィールドサーバドメイン名。 [ドメイン] フィールドサーバが別のドメインに参加できるようにするには、このチェックボックスをオンにします。オンにした場合は、ステップ 9 に進みます。 [ドメインの結合] チェックボックスこのサーバでローカルユーザを有効にするには、このチェックボックスをオンにします。オンにした場合は、ステップ 10 に進みます。 [ローカルユーザの有効化]チェックボックスインターフェイスを選択するには、[選択] をクリックします。ステップ 11 に進みます。 [インターフェイス] フィールド ステップ 9 別のドメインにサーバを参加させるには、次の追加的なフィールドに値を入力します。説明名前このサーバのドメイン管理者のユーザ名。 [ドメイン管理者] フィールド VNX ファイルストレージの管理 CIFS サーバ

(5)

説明名前サーバドメインのパスワード。 [ドメインパスワード] フィールドサーバの組織単位。 [組織単位] フィールド ステップ 10 ローカルユーザを有効にするには、次の追加的なフィールドに値を入力します。 説明名前このサーバのローカル管理者のパスワード。 [ローカル管理者パスワードの設定] フィールドローカル管理者のパスワードの確認入力。 [ローカル管理者パスワードの確認] フィールド ステップ 11 [項目の選択] ダイアログボックスで、次のいずれかのオプションを選択します。 • [すべてオン] をクリックします。 • [すべてオフ] をクリックします。 •リストで個々のインターフェイスをオンにします。 ステップ 12 [選択] をクリックします。 ステップ 13 [CIFSサーバの作成] ダイアログボックスで、[送信] をクリックします。

CIFS 共有

CIFS 共有には、次のパラメータが必要です。 • CIFS 共有名 •ファイルシステム •パス • CIFS サーバ •ユーザ制限 •コメント VNX ファイルストレージの管理 CIFS 共有

(6)

次のアクションのために、[CIFS共有] タブでボタンをクリックします。説明ボタン名新しい CIFS 共有を作成します。 [作成] 選択した CIFS 共有について、詳細情報を表示します。 [詳細の表示] 選択した CIFS 共有を削除します。 [削除]

CIFS 共有の作成

はじめる前にシステムには CIFS サーバの存在が必要です。 ステップ 1 [物理] をクリックして [ストレージ] を選択します。 ステップ 2 [ストレージ] ペインで、VNX データセンターを選択します。 ステップ 3 [データムーバ] タブをクリックします。 ステップ 4 [データムーバ] リストで、サーバを選択します。 ステップ 5 [詳細の表示] をクリックします。 ステップ 6 [CIFS共有] タブをクリックします。 ステップ 7 [作成] をクリックします。 ステップ 8 [CIFS共有の作成] ダイアログボックスで、次のフィールドに値を入力します。説明名前 CIFS 共有名。 [CIFS共有名] フィールド [ファイルシステム] のタイプを選択します。 [ファイルシステム] ドロップダウンリストパス。 [パス] フィールド [選択] をクリックします。ステップ 9 に進みます。 [CIFSサーバ] フィールドこのサーバのエイリアス名。 [ユーザ制限] フィールド CIFS 共有に関するコメント。 [コメント] フィールド VNX ファイルストレージの管理 CIFS 共有

(7)

ステップ 9 [CIFS共有] を選択するには、[項目の選択] ダイアログボックスで、次の追加的なフィールドに値を入力します。 • [すべてオン] をクリックします。 • [すべてオフ] をクリックします。 •リストで個々のインターフェイスをオンにします。 ステップ 10 [選択] をクリックします。 ステップ 11 [CIFS共有の作成] ダイアログボックスで、[送信] をクリックします。

DNS ドメイン

DNS ドメインには、次のパラメータが必要です。 •名前 • DNS サーバ •プロトコル次のアクションのために、[DNSドメイン] タブでボタンをクリックします。説明ボタン名新しい DNS ドメインを作成します。 [作成] 選択した DNS ドメインについて、詳細情報を表示します。 [詳細の表示] 選択した DNS ドメインを削除します。 [削除] VNX ファイルストレージの管理 DNS ドメイン

(8)

DNS ドメインの作成

ステップ 1 [物理] をクリックして [ストレージ] を選択します。 ステップ 2 [ストレージ] ペインで、VNX データセンターを選択します。 ステップ 3 [データムーバ] タブをクリックします。 ステップ 4 [データムーバ] リストで、サーバを選択します。 ステップ 5 [詳細の表示] をクリックします。 ステップ 6 [DNSドメイン] タブをクリックします。 ステップ 7 [追加] をクリックします。 ステップ 8 [DNSドメインの追加] ダイアログボックスで、次のフィールドに値を入力します。説明名前 DNS ドメイン名。 [名前] フィールド DNS サーバ名。 [DNSサーバ] フィールド [プロトコル] を選択します。 [プロトコル] ドロップダウンリスト ステップ 9 [送信] をクリックします。

NFS エクスポートの使用

Cisco UCS Director では、NFS を使用してファイルまたはディレクトリをエクスポートできます。クライアントはサーバのエクスポートされたディレクトリをマウントできます。 NFS エクスポートを使用するには、ファイル用のストレージプール、ボリューム、ファイルシステム、インターフェイス、NFS エクスポート情報を作成して、マウントを追加します。

ファイル用のストレージプール

ファイル用の NFS ストレージプールには、次のパラメータが必要です。 •名前 •作成元：メタボリュームまたはストレージプール •説明 VNX ファイルストレージの管理 NFS エクスポートの使用

(9)

•ボリューム：サブネットマスク •デフォルトのスライスプールボリューム：オンまたはオフ次のアクションのために、[ファイル用のストレージプール] タブでボタンをクリックします。説明ボタン名ファイル用の新しい NFS ストレージプールを作成します。 [作成] 選択したファイル用の NFS ストレージプールについて、詳細情報を表示します。 [詳細の表示] 選択したファイル用のストレージプールを削除します。 [削除]

ファイル用のストレージプールの作成

ステップ 1 [物理] をクリックして [ストレージ] を選択します。 ステップ 2 [ストレージ] ペインで、VNX データセンターを選択します。 ステップ 3 [データムーバ] タブをクリックします。 ステップ 4 [データムーバ] リストで、サーバを選択します。 ステップ 5 [詳細の表示] をクリックします。 ステップ 6 [ファイル用のストレージプール] タブをクリックします。 ステップ 7 [作成] をクリックします。 ステップ 8 [ストレージプールの作成] ダイアログボックスで、次のフィールドに値を入力します。説明名前ストレージプール名。 [名前] フィールド作成元として [メタボリューム] または [ストレージプール] を選択します。 [ストレージプール] を選択する場合は、ステップ 9 に進みます。 [作成元] ドロップダウンリストこのストレージプールの説明。 [説明] フィールドこのストレージプールのボリューム。 [ボリューム] ドロップダウンリストデフォルトでプールボリュームをスライスするには、このチェックボックスをオンにします。 [デフォルトでプールボリュームをスライスする] チェックボックス VNX ファイルストレージの管理 ファイル用のストレージプール

(10)

ステップ 9 別のストレージプールからこのストレージプールを作成するには、次の追加的なフィールドに値を入力します。説明名前作成元の [テンプレートプール] を選択します。 [テンプレートプール] ドロップダウンリスト最小のプールサイズ（MB）。 [最小プールサイズ(MB)] フィールドストライプサイズ（KB）。 [ストライプサイズ(KB)] フィールド ステップ 10 [送信] をクリックします。

ボリューム

NFS ボリュームには、次のパラメータが必要です。 •名前 •タイプ •ボリューム •ストライプサイズ：32、64、256 次のアクションのために、[ボリューム] タブでボタンをクリックします。説明ボタン名選択したボリュームを削除します。 [削除] VNX ファイルストレージの管理 ボリューム

(11)

ボリュームの作成

ステップ 1 [物理] をクリックして [ストレージ] を選択します。 ステップ 2 [ストレージ] ペインで、VNX データセンターを選択します。 ステップ 3 [データムーバ] タブをクリックします。 ステップ 4 [データムーバ] リストで、サーバを選択します。 ステップ 5 [詳細の表示] をクリックします。 ステップ 6 [ボリューム] タブをクリックします。 ステップ 7 [作成] をクリックします。 ステップ 8 [ボリュームの作成] ダイアログボックスで、次のフィールドに値を入力します。説明名前 NFS ボリューム名。 [名前] フィールドこのボリュームの [タイプ]（ストライプ、メタ、またはスライス）を選択します。 [タイプ] ドロップダウンリスト [選択] をクリックします。ステップ 9 に進みます。 [ボリューム] ドロップダウンリストリストから [ストライプサイズ]（256、32、または 64 KB）を選択します。ステップ 9 に進みます。 [ストライプサイズ(KB)] ドロップダウンリスト ステップ 9 [項目の選択] ダイアログボックスで、次のいずれかのオプションを選択します。 • [すべてオン] をクリックします。 • [すべてオフ] をクリックします。 •リストで個々のボリュームをオンにします。 ステップ 10 [選択] をクリックします。 ステップ 11 [ボリュームの作成] ダイアログボックスで、[送信] をクリックします。 次の作業ボリュームをデータストアとしてマウントできます。 VNX ファイルストレージの管理 ボリューム

(12)

ファイルシステム

NFS ファイルシステムには次のパラメータがあります。 • Name •作成元—ボリュームまたはストレージプール •ストレージプール •ストレージ容量 •容量単位 •スライスを含むオプション 次のアクションの [File Systems] タブでボタンをクリックします。 説明ボタン名新規ファイルシステムを作成します。 [作成] ファイルシステムを拡張します。 [拡張] 選択したファイルシステムに関する詳細を表示します。 [詳細を表示] 選択されているファイルシステムを削除します。 [削除]

NFS ファイルシステムの作成

ステップ 1 [物理] をクリックして [ストレージ] を選択します。 ステップ 2 [ストレージ] ペインで、VNX データセンターを選択します。 ステップ 3 [データムーバ] タブをクリックします。 ステップ 4 [データムーバ] リストで、サーバを選択します。 ステップ 5 [詳細の表示] をクリックします。 ステップ 6 [ファイルシステム] タブをクリックします。 ステップ 7 [作成] をクリックします。 ステップ 8 [ファイルシステムの作成] ダイアログボックスで、次のフィールドに値を入力します。説明名前 NFS ファイルシステムの名前。 [名前] フィールド VNX ファイルストレージの管理 ファイルシステム

(13)

説明名前ファイルシステムのソースとして、[ストレージプール] または [ボリューム] を選択します。 [作成元] ドロップダウンリストこのファイルシステムのストレージプールを選択します。 [ストレージプール] ドロップダウンリストこのファイルシステムに割り当てるストレージ容量。 [ストレージ容量] フィールド容量単位のタイプ（GB、MB、または TB）を選択します。 [容量単位] ドロップダウンリストファイルシステムでスライスを含める機能を有効にするには、このチェックボックスをオンにします。 [スライスを含む] チェックボックス ステップ 9 [送信] をクリックします。次の作業ファイルシステムをデータストアとしてマウントできます。

データムーバインターフェイス

NFS データムーバインターフェイスには、次のパラメータが必要です。 •名前 •デバイス名 •アドレス •サブネットマスク • MTU • VLAN ID 次のアクションのために、[インターフェイス] タブでボタンをクリックします。説明ボタン名データムーバインターフェイスを作成します。 [作成] 選択したインターフェイスについて、詳細情報を表示します。 [詳細の表示] VNX ファイルストレージの管理 データムーバインターフェイス

(14)

説明ボタン名選択したデータムーバインターフェイスを削除します。 [削除]

データムーバインターフェイスの作成

ステップ 1 [物理] をクリックして [ストレージ] を選択します。 ステップ 2 [ストレージ] ペインで、VNX データセンターを選択します。 ステップ 3 [データムーバ] タブをクリックします。 ステップ 4 [データムーバ] リストで、サーバを選択します。 ステップ 5 [詳細の表示] をクリックします。 ステップ 6 [インターフェイス] タブをクリックします。 ステップ 7 [作成] をクリックします。 ステップ 8 [データムーバインターフェイスの作成] ダイアログボックスで、次のフィールドに値を入力します。説明名前インターフェイス名。 [名前] フィールドこのインターフェイスの [デバイス名] を選択します。 [デバイス名] ドロップダウンリストインターフェイスアドレス。 [アドレス] フィールドこのインターフェイスのサブネットマスク。 [サブネットマスク] フィールドこのインターフェイスの最大転送単位。 [MTU] フィールドこのインターフェイスの VLAN ID。 [VLAN ID] フィールド ステップ 9 [送信] をクリックします。

NFS エクスポート

NFS エクスポートには、次のパラメータが必要です。 •ファイルシステム VNX ファイルストレージの管理 NFS エクスポート

(15)

•読み取り/書き込みホスト •ルートホスト •ホストアクセス読み取り専用エクスポートに対応するオプション次のアクションのために、[NFSエクスポート] タブでボタンをクリックします。説明ボタン名 NFS エクスポートを作成します。 [作成] NFS エクスポートを編集します。 [編集] 選択した NFS エクスポートについて、詳細情報を表示します。 [詳細の表示] 選択した NFS エクスポートを削除します。 [削除]

NFS ファイルシステムのエクスポート

ステップ 1 [物理] をクリックして [ストレージ] を選択します。 ステップ 2 [ストレージ] ペインで、VNX データセンターを選択します。 ステップ 3 [データムーバ] タブをクリックします。 ステップ 4 [データムーバ] リストで、サーバを選択します。 ステップ 5 [詳細の表示] をクリックします。 ステップ 6 [NFSエクスポート] タブをクリックします。 ステップ 7 [追加] をクリックします。 ステップ 8 [NFSエクスポートの追加] ダイアログボックスで、次のフィールドに値を入力します。説明名前 NFS エクスポートに対して、[ファイルシステム] のタイプを選択します。 [ファイルシステム] ドロップダウンリスト NFS エクスポートの読み取り/書き込みホスト。 [読み取り/書き込みホスト] フィールド NFS エクスポートのルートホスト。 [ルートホスト] フィールドホストアクセス読み取り専用エクスポートを使用する場合は、このチェックボックスをオンにします。 [ホストアクセス読み取り専用エクスポート] チェックボックス VNX ファイルストレージの管理 NFS エクスポート

(16)

ステップ 9 [送信] をクリックします。

マウント

NFS マウントには、次のパラメータが必要です。 •パス •ファイルシステム名 •マウントサーバ •読み取り専用または読み取り/書き込み •アクセスチェックポリシー •ウイルスチェックを有効にするオプション • CIFS OpLock を有効にするオプション •高度なオプションを有効にするオプション次のアクションのために、[マウント] タブでボタンをクリックします。説明ボタン名選択したマウントを削除します。 [削除]

ファイルシステムのマウント

ステップ 1 [物理] をクリックして [ストレージ] を選択します。 ステップ 2 [ストレージ] ペインで、VNX データセンターを選択します。 ステップ 3 [データムーバ] タブをクリックします。 ステップ 4 [データムーバ] リストで、サーバを選択します。 ステップ 5 [詳細の表示] をクリックします。 ステップ 6 [マウント] タブをクリックします。 ステップ 7 [追加] をクリックします。 ステップ 8 [マウントの追加] ダイアログボックスで、次のフィールドに値を入力します。説明名前このマウントのパス。 [パス] フィールド VNX ファイルストレージの管理 マウント

(17)

説明名前このマウントに対して、[ファイルシステム名] を選択します。 [ファイルシステム名] ドロップダウンリストこのマウントに対して [サーバ] を選択します。 [マウント先] ドロップダウンリストこのマウントに対して、[読み取り専用] または [読み取り/書き込み] を選択します。 [読み取り専用] ドロップダウンリストこのマウントに対して、[アクセスチェックポリシー] を選択します。 [アクセスチェックポリシー] ドロップダウンリストウイルスチェックを有効にする場合は、このチェックボックスをオンにします。 [ウイルスチェックの有効化] チェックボックス [CIFS OpLock] を有効にする場合は、このチェックボックスをオンにします。 [CIFS OpLockの有効化] チェックボックス詳細オプションを設定する場合は、このチェックボックスをオンにします。オンにした場合は、ステップ 9 に進みます。 [詳細オプションの設定] チェックボックス ステップ 9 詳細オプションを設定するには、次の追加的なフィールドに値を入力します。説明名前 [NTクレデンシャルの使用] を有効にする場合は、このチェックボックスをオンにします。 [NTクレデンシャルの使用] チェックボックス [直接書き込み] を有効にする場合は、このチェックボックスをオンにします。 [直接書き込みの有効化] チェックボックス [プリフェッチ] を有効にする場合は、このチェックボックスをオンにします。 [プリフェッチの有効化] チェックボックスこのマウントに対して、[マルチプロトコルロックポリシー] を選択します。 [マルチプロトコルロックポリシー] ドロップダウンリスト [CIFS同期書き込み] を有効にする場合は、このチェックボックスをオンにします。 [CIFS同期書き込みの有効化] チェックボックス VNX ファイルストレージの管理 マウント

(18)

説明名前 [CIFS通知] を有効にする場合は、このチェックボックスをオンにします。オンにした場合は、ステップ 10 に進みます。 [CIFS通知の有効化] チェックボックス ステップ 10 [CIFS通知] をオンにした場合は、次の追加的なフィールドに値を入力します。 説明名前 [アクセス時のCIFS通知] を有効にする場合は、このチェックボックスをオンにします。 [アクセス時のCIFS通知の有効化] チェックボックス [書き込み時のCIFS通知] を有効にする場合は、このチェックボックスをオンにします。 [書き込み時のCIFS通知の有効化] チェックボックス ステップ 11 [送信] をクリックします。 VNX ファイルストレージの管理 マウント
