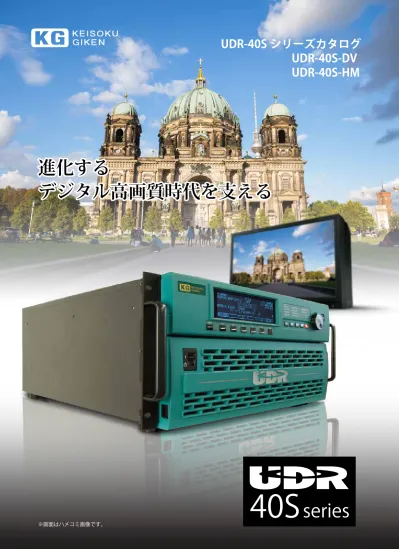

UDR-40S シリーズカタログ
UDR-40S-DV
UDR-40S-HM
40S
series
※画面はハメコミ画像です。進化する
デジタル高画質時代を支える
DVI-D インターフェース搭載モデル
UDR-40S-DV
DVI-D Dual Link
入出力インターフェースHDMI 1.4a
入出力インターフェース 4ch モデル：UDR-40S-DV-4 8ch モデル：UDR-40S-DV-8シンプルなメディア搭載スロット
フロントパネルは開閉式となっており、UDR-40S シリーズの特長を最大限活かすメ ディアパックを 4 台搭載可能なスロットが内蔵されております。手前のロックスイッ チを解除して引き出すだけの簡単操作でメディアの交換すれば、3TB から最大 12TB まで記録容量を増やすことが可能です。 GPIO 当社独自の専用 I/O です。 複数台同期運転制御や UPS 連動オプションなどに使用します。HDMI インターフェース搭載モデル
UDR-40S-HM
4ch モデル：UDR-40S-HM-4 8ch モデル：UDR-40S-HM-8 GPIO 当社独自の専用 I/O です。 複数台同期運転制御や UPS 連動オプションなどに使用します。世界最高峰の
ビデオ帯域を実現。
超画質システムを支える
唯一のソリューション
卓越の
非圧縮記録
開発以来、一貫して磨き続け究め続けた非圧縮技術によ り、あらゆるデータを超高速でリニアに記録する唯一の ソリューションを提供し続けております。1
2
3
4
余裕の広帯域、
高速大容量
シングルシステムで、3840 × 2160 RGB4:4:4 12bit 120P、 デュアルシステムでは 7680 × 4320 RGB4:4:4 12bit 60P の非常にワイドなバンド幅の送出が可能。最大 12TB の SSD ユニットと相まって、4K-3D システム、将来の 8k4k （SHV 等）をはじめ、様々な研究、開発、設計の現場で威 力を発揮します。選べる 2 種類のデジタル映像
インターフェース
よりハイスピードな HDMI 1.4a I/F 搭載タイプを新開発。 従来の DVI I/F 規格タイプとともに様々なシステム要求に お応えします。
フレキシブルかつスマートな
システムアップに対応
ユーザー独自のビデオフォーマットにも対応可能。 独自のビデオタイミングジェネレーターにより、フレキ シブルかつ柔軟なシステム構築を可能としました。■ 制御 GUI ソフトウェア
専用のコントロールソフトウェアを PC 用とモバイル端末用の 2 種類 ご用意しました。PC 用は製品に標準付属しており、ハードウェア導入 と同時にご利用頂けます。モバイル端末用は Google Play および App Store から無償でダウンロード頂けます。 記録、再生制御をはじめ、映像、音声の収録設定やサーバーと UDR 間 の映像ファイルデータのコピー（ロード／セーブ (*1)）などが行えます。 *1 : モバイル端末用ソフトウェアはコントロールのみとなります。 2 340S
series
カスタムフォーマット機能
UDR-40S シリーズでは、ビデオタイミングパラメータをフレキシブルに変更することができます。
映像データの記憶領域 ( フォルダ ) の画角を任意の値で作成し、記憶領域の変更とマルチフォーマットを組み合わせ
ることで様々なアプリケーションを提供することができます。下図のような縦ストライプ出力や、特殊な画角を持っ
たディスプレイへの映像表示、ディスプレイ開発評価にもご活用頂けます。
Application 3
色々な表示形式を お試し頂けますUDR-40S-DV
Dual Link-DVI 4系統または8系統 フォルダ設定 ビデオフォーマット設定 ● 構成図 縦ストライプ表示 田の字表示 QHD120Hz 表示同期運転システム
● 8K×4K 画像ファイルを Ethernet 経由で 4 式の UDR へ分割入力→表示機へビデオ出力 ※ 7680×4320（4K の 4 倍の解像度） 7,680×4,320 ホスト PC テスト画像 ファイル Ethernet ビデオ出力 16ch UDR-40S-DV/UDR-40S-HM 4 式8K×4K 120Hz 映像表示
4K×2K 4 面マルチ
UDR-40S シリーズは、2 台から最大 4 台まで一括制御での同期運転が可能です。8K × 4K 大型パネルへの高解像度で
の迫力ある映像出力や、多彩な効果を生む複数パネルへのマルチ出力を演出します。
ハイスペックなハードウェアと多機能なソ フトウェアで様々なニーズに柔軟な対応
Application 1
コンテンツ再生の編集
UDR-40S シリーズと付属のソフトウェア「JUDR」を使い、収録さ
れた多数のコンテンツの中から時間・シーンを任意に選び、自由に
並び変えて再生することができます。デモンストレーションやデジ
タルサイネージなどでご活用頂けます。
Application 2
40S
series
UDR-40S-DV 専用
DL-DVI → 3G-SDI 変換ユニットオプション
QMCW-44-DS-PRO
DVI-DL × 4 チャンネルの入力信号を 3G-SDI × 4 チャンネルに変換・出力するオプションユニットです。
SDI インターフェース搭載機器との接続時にご活用ください。
※本ユニットは受注生産品です。詳細はお問い合わせください。 入力コネクタ DVI-D Dual-Link 入力チャンネル数 4 入力ビット深度 8 / 10 / 12bit入力量子化範囲 Full (8bit 0:255, 10bit 0-1023, 12bit 0:4095
出力信号規格 SMPTE274M / 2048M / 292M / 424M / 352M（Level-A, B 対応）
出力コネクタ BNC
出力チャンネル数 4 チャンネル×各 2 分配出力 出力ビット深度 8 / 10 / 12bit
出力量子化範囲 Full (8bit 1:254, 10bit 4:1019, 12bit 16:4079) USB コネクタ mini-B USB 主な機能 本体メンテナンス用
■ 一般仕様
外形寸法 350 (W) × 62.9 (H) × 180 (D) [mm] 質量 2.5kg（本体） 電源 DC12V 6A * 外部 AC アダプタ―が必要 消費電力 72VA 使用環境 動作温度 0℃～ 40℃（※直射日光は避けてください） 動作湿度 25% ～ 80% （※結露なきこと） 保存環境 保存温度 -20℃～ 60℃（※直射日光は避けてください） 保存湿度 5% ～ 90%（※結露なきこと）本ユニットには、同シリーズとして「QMCW-44-DV-PRO」DL-DVI → VbyOne 変換ユニットもご用意しております。
詳細は弊社までお問い合わせください。
カスタムレイアウト機能
UDR-40S シリーズ標準付属の制御ソフトウェア「JUDR」では、多チャンネルで高解像度データを扱う際に便利な『カ
スタムレイアウトロード / セーブ』機能があります。表示面のレイアウトを任意に設定できるため、多彩な映像表現
が可能となります。また、作成したレイアウトは保存することができるため、繰り返し利用することができます。
Application 4
ドラッグ & ドロップで 簡単設定 ■ グリッド型配置 ■ 水平方向型配置 ① 1920×1080 を 2×2 で配置 → 3840×2160 高解像度映像信号源に ② 1920×1080 を 4×4 で配置 → 7680×4320 高解像度映像信号源に ③ 1920×1080 を 4×1 で配置 → 7680×1080 全周パノラマ信号源に 6 740S
series
〒 224-0037 横浜市都筑区茅ヶ崎南 2-12-2
ビジュアルウェア事業部
TEL 045-948-0215 FAX 045-948-0225 E-mail [email protected] http://www.keisoku.co.jp/
●このカタログの記載内容は、2014 年 11 月現在のものです。 ●ご購入につきましては、最新の仕様・価格・納期をご確認ください。 ●記載されている会社名・製品名は、 各社の商標もしくは登録商標です。 ●記載の仕様・形状等は改良等により予告なしに変更されることがあります。
取扱代理店
主な仕様
モデル UDR-40S-DV UDR-40S-HM
ビデオインターフェース DVI-D Dual Link HDMI 1.4a
ビデオチャンネル数 4 / 8 4 / 8
対応ビデオ フォーマット
VESA (UXGA) 8bit / 60P ―
720P 8,10,12bit / 59.94, 60P ―
Full-HD,DCI2K 23.98P/PsF, 24P/PsF,29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P8,10,12bit ※ HDMI モデルの DCI 系は、8bit のみ対応可能 Full-HD 23.98P/PsF, 24P/PsF,29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P8,10,12bit QHD (3840 × 2160) 8,10,12bit 23.98, 24P/PsF, 29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P 8, 10, 12bit 23.98, 24P/PsF, 29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P DCI4K (4096 × 2160) 8,10,12bit 23.98, 24P/PsF, 29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P 8bit 23.98, 24P/PsF, 29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P
(DVI モードのみ対応可能 。10bit, 12bit は未対応） QHD/3D (3840 × 2160) 8, 10, 12bit 23.98, 24P/PsF, 29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P (59.94P, 60P は、入力 8bit/10bit、出力 8bit/10bit/12bit 対応可能 ) 8, 10, 12bit 23.98, 24P/PsF, 29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P (59.94P, 60P は、入力 8bit/10bit、出力 8bit/10bit/12bit 対応可能 ) DCI4K/3D (4096 × 2160) 8, 10, 12bit 23.98, 24P/PsF, 29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P (59.94P, 60P は 12bit 4:4:4 は未対応 ) 8bit 23.98, 24P/PsF, 29.97, 30P/PsF, 59.94I, 60I, 59.94P, 60P
(DVI モードのみ対応可能。10bit, 12bit は未対応 ) データ形式
RGB4:4:4 8/10/12bit
YPbPr4:2:2 8/10/12bit (HD 系のみ ) 8/10/12bit (DCI-2K, HD フォーマットのみ ) YPbPr4:4:4 8/10/12bit (HD 系のみ ) 8/10/12bit (DCI-2K, HD フォーマットのみ ) 記録時間 （QHDTV/RGB 12bit/60P の場合） 12TB 74 分 6TB 37 分 3TB 18 分 音声 オーディオ形式：16/20/24bit × 12ch（AES/EBU 出力のみ）サンプリング周波数：48KHz（映像同期） ※オプションで、24ch への拡張可能
制御用ホスト PC 対応 OS Microsoft Windows XP Professional SP3 以降 , Microsoft Windows Vista（Home Basic は除く）, Microsoft Windows 7 Red hat Enterprise Linux Workstation 6.0
電源 AC90 ～ 240V 600W 以下 サイズ 430(W) × 221(H) × 555(D) mm (EIA-5U)（突起物含まず） 質量 本体 22kg 動作保証温度 0℃～ 40℃ ※直射日光は避けて下さい。 動作保証湿度 25 ～ 80%RH ※結露はしないこと。 * 上記の仕様の表に記載のないフォーマットにつきましては、下記までお問い合わせください。 ※ UDR-40S-DV/HM 制限事項 1. FHD/60P × 8ch フォーマット以上では出力 12bit/ 入力 10bit までの対応となります。 2. オーディオ機能の対応フォーマットはサンプリング周波数 48KHz 固定のみです。 3. RS-422 インターフェースは QueupIN/OUT 指定、PLAY/REC/STOP などの基本的な操作のみ対応します。 4. HDMI ケーブル 1 本で伝送する 4K 出力には対応しておりません。 5. HDMI インターフェースを使用した音声入出力には対応しておりません。
