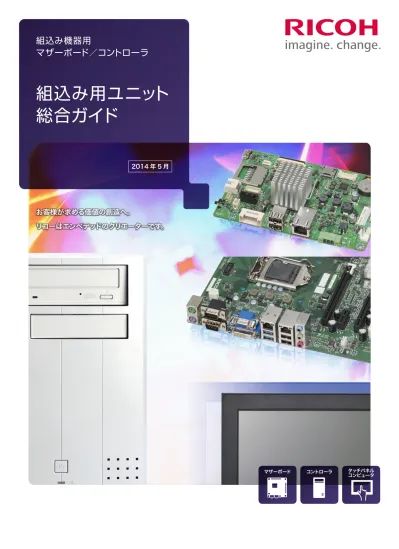

組込み用ユニット総合ガイド

お客様が求める価値の創造へ。

リコーはエンベデッドのクリエーターです。

マザーボード

コントローラ

タッチパネル

_{コンピュータ}

組込み用ユニット

総合ガイド

組込み機器用

マザーボード／コントローラ

2014 年 5 月

Variation

豊富なラインアップ

Supply

長期安定供給

Trust

高信頼性

リコーの総合力により、様々な分野でお客様のご要 望にお応えします。

リコーでは、Intel社の最先端技術に対応したマザーボードの自社開発・生産を継続して行なっています。

そのノウハウを様々なステージで活かし、カスタム開発においても、

お客様のご要望にお応えする高品質・高信頼性かつ最先端の製品をご提供します。

さらにリコーグループの調達力により長期の安定した商品供給をお約束するとともに、サポート体制も充実。

お客様のシステムをパワーアップするためにトータルステージで価値の創造へ。

リコーはエンベデッドのクリエーターです。

■ 拡張性に優れた、Intel社の主要チップセット搭載マザーボード

■ あらゆるニーズに応える、組込み機器用コントローラ

■ 様々な用途に適したシステムを構築できる、周辺ユニット

■ リコーグループの調達力を活かし、国内外各拠点での生産を行ない安定した 

 商品供給をお約束

■ お客様のご要望を十分検討し、コストパフォーマンスの高いソリューションをご提案

■ 電子部品認定データベースによる、先進かつ高品質な部品選定

■ ISA（Intel

®

_{Intelligent System Alliance）メンバーとして、}

Intel社の最新技術に迅速に対応

■ 環境経営トップメーカーとしての環境配慮型製品提供

■ リコーオリジナル設計による安定した品質

■ エンジニアによるきめ細かなサポート

総合力

リコー

お客様

様々な分野への納入実績

医療機器

自販機

金融

POS

写真

アミューズメント

ロボット

券売機

セキュリティ

FA

複合機

_計測

KIOSK端末

カスタマイズ

1

Variation

豊富なラインアップ

Supply

長期安定供給

Trust

高信頼性

リコーの総合力により、様々な分野でお客様のご要 望にお応えします。

リコーでは、Intel社の最先端技術に対応したマザーボードの自社開発・生産を継続して行なっています。

そのノウハウを様々なステージで活かし、カスタム開発においても、

お客様のご要望にお応えする高品質・高信頼性かつ最先端の製品をご提供します。

さらにリコーグループの調達力により長期の安定した商品供給をお約束するとともに、サポート体制も充実。

お客様のシステムをパワーアップするためにトータルステージで価値の創造へ。

リコーはエンベデッドのクリエーターです。

■ 拡張性に優れた、Intel社の主要チップセット搭載マザーボード

■ あらゆるニーズに応える、組込み機器用コントローラ

■ 様々な用途に適したシステムを構築できる、周辺ユニット

■ リコーグループの調達力を活かし、国内外各拠点での生産を行ない安定した 

 商品供給をお約束

■ お客様のご要望を十分検討し、コストパフォーマンスの高いソリューションをご提案

■ 電子部品認定データベースによる、先進かつ高品質な部品選定

■ ISA（Intel

®

_{Intelligent System Alliance）メンバーとして、}

Intel社の最新技術に迅速に対応

■ 環境経営トップメーカーとしての環境配慮型製品提供

■ リコーオリジナル設計による安定した品質

■ エンジニアによるきめ細かなサポート

総合力

リコー

お客様

様々な分野への納入実績

医療機器

自販機

金融

POS

写真

アミューズメント

ロボット

券売機

セキュリティ

FA

複合機

_計測

KIOSK端末

カスタマイズ

2

マザーボード

BIOS

ドライバー

OS

システム

ユニット

仕様決定

デザイン・開発

評価

生産

カスタマー

保守・

サポート

●

_{電子部品認定データベース}

認定・推奨部品を選定することにより 環境・ＱＣＤ面で優位な部品を選定できる 初期値変更、お客様ロゴ表示のご要望に対応 お客様専用カードとの相性問題解決 筐体内温度分布と流れの様子

●

_{熱解析による冷却設計}

●

_{BIOSカスタマイズ}

高速・高品質のボード設計を実現する 高度な高速伝送解析技術

●

_{伝送線路シミュレーション}

●

_{EMI／EMC対策}

●

_{ユニット評価}

●

システム評価

●

環境試験室：Prelab

●

_{打ち合わせ}

リコーオリジナル設計・国内外拠点での

生産を行なっており、製品開発者の

ダイレクトなサポートが可能です。

リコーでは、カスタム品（お客様専用システム）の開発だけでなく、カスタムボードの開発も可能です。

リコーの最新テクノロジーを、優れた信頼性とともにご提供し、お客様の商品競争力をさらに高めます。

企画

●

_{マザーボード ラインアップ}

（例）お客様ロゴ表示のご要望に対応

リコーの開発・生産のノウハウが、柔軟なカスタム開 発を可能にします。

ATX Micro ATX EBX Mini-ITX 外作 ※ 斜体はNO-Embedded ※ ［ ］は販売条件付き

FB20 FB18 FB15 FB14Q FB11 FB9F FB6F FB11G FB9G FB6GF FB5U FB2（B） FB20M SB1M ［ FB16M ］ ［ Coco ］ FB12MF FB6GM FB17 FB13U FB19M FB17M FB13UM FB8MF FB6MF IT4 ［ IT2 ］ IT1U ［ IT2E ］ IT6 IT5 IT7 IT3 FB5UM EB1F FB2M 440BX 815E 845E/GV 865G/GV 915G/GV 945G/GC Q965 Q35 Q45 Q57 C206 Q77/C216 Q87

855GME 915GME 945GME GME965 GM45 QM57/HM55 QM67 HM76

Menlow-XL QueensBay CookBay

NavyPier LunaPier CedarTrail

QM87/HM86 Desk top & WS Mobile LPIA Z、E系 LPIA N、D系 845GV 845GV 945GC G41 865GV 915G Intel® _{Q87 ATX}

FB20

・・・・・・・・・・・・・・・・・・・・

_P.5

Intel® _{Q87 Micro ATX}

FB20M

・・・・・・・・・・・・・・・・・

_P.5

Mobile Intel® _{HM76 Micro ATX}

FB19M

・・・・・・・・・・・・・・・・・

_P.6

Intel® _{C206 ATX}

FB18

・・・・・・・・・・・・・・・・・・・・

_P.7

Mobile Intel® _{QM57 ATX}

FB17

・・・・・・・・・・・・・・・・・・・・

_P.8

Mobile Intel® _{HM55 Micro ATX}

FB17M

・・・・・・・・・・・・・・・・・

_P.8

Intel® _{NM10 Mini-ITX}

IT7

／IT7D

・・・・・・・・・・・・

_P.9

Mobile Intel® _{HM55 Mini-ITX}

IT6

・・・・・・・・・・・・・・・・・・・・・・

_P.10

ARM CPUボード

AB1

・・・・・・・・・・・・・・・・・・・・

_P.11

9インチタッチパネルコンピュータ

FP1

・・・・・・・・・・・・・・・・・・・・・

P.12

Mini-ITXマザーボードIT7D搭載・小型サイズ

iC

シリーズ

・・・・・・・・・

_P.13

省スペース対応のスリムタワー

FS

_シリーズ

・・・・・・・・・

_P.14

汎用性の高いミニタワー

FC

シリーズ

・・・・・・・・・

_P.15

拡張性の高いミドルタワー

FD

_シリーズ

・・・・・・・・・

_P.16

薄型・ハイスペック

iD

シリーズ

・・・・・・・・・・

_P.17

幅95mmのスリムタワー

FT

_シリーズ

・・・・・・・・・

_P.17

21.5インチタッチパネルコンピュータ

IP1

※2014年夏 発売予定 ・・・

_P.18

ハンディ検査ツール

ハンディイメージ

プロセッサ

・・・・・・・・・・・・

_P.18

組込み機器用マザーボード

組込み機器用コントローラ

組込み機器用タッチパネルコンピュータ

参考商品

INDEX

カスタマイズ

3

マザーボード

BIOS

ドライバー

OS

システム

ユニット

仕様決定

デザイン・開発

評価

生産

カスタマー

保守・

サポート

●

_{電子部品認定データベース}

認定・推奨部品を選定することにより 環境・ＱＣＤ面で優位な部品を選定できる 初期値変更、お客様ロゴ表示のご要望に対応 お客様専用カードとの相性問題解決 筐体内温度分布と流れの様子

●

_{熱解析による冷却設計}

●

_{BIOSカスタマイズ}

高速・高品質のボード設計を実現する 高度な高速伝送解析技術

●

_{伝送線路シミュレーション}

●

_{EMI／EMC対策}

●

_{ユニット評価}

●

システム評価

●

環境試験室：Prelab

●

_{打ち合わせ}

リコーオリジナル設計・国内外拠点での

生産を行なっており、製品開発者の

ダイレクトなサポートが可能です。

リコーでは、カスタム品（お客様専用システム）の開発だけでなく、カスタムボードの開発も可能です。

リコーの最新テクノロジーを、優れた信頼性とともにご提供し、お客様の商品競争力をさらに高めます。

企画

●

_{マザーボード ラインアップ}

（例）お客様ロゴ表示のご要望に対応

リコーの開発・生産のノウハウが、柔軟なカスタム開 発を可能にします。

ATX Micro ATX EBX Mini-ITX 外作 ※ 斜体はNO-Embedded ※ ［ ］は販売条件付き

FB20 FB18 FB15 FB14Q FB11 FB9F FB6F FB11G FB9G FB6GF FB5U FB2（B） FB20M SB1M ［ FB16M ］ ［ Coco ］ FB12MF FB6GM FB17 FB13U FB19M FB17M FB13UM FB8MF FB6MF IT4 ［ IT2 ］ IT1U ［ IT2E ］ IT6 IT5 IT7 IT3 FB5UM EB1F FB2M 440BX 815E 845E/GV 865G/GV 915G/GV 945G/GC Q965 Q35 Q45 Q57 C206 Q77/C216 Q87

855GME 915GME 945GME GME965 GM45 QM57/HM55 QM67 HM76

Menlow-XL QueensBay CookBay

NavyPier LunaPier CedarTrail

QM87/HM86 Desk top & WS Mobile LPIA Z、E系 LPIA N、D系 845GV 845GV 945GC G41 865GV 915G Intel® _{Q87 ATX}

FB20

・・・・・・・・・・・・・・・・・・・・

_P.5

Intel® _{Q87 Micro ATX}

FB20M

・・・・・・・・・・・・・・・・・

_P.5

Mobile Intel® _{HM76 Micro ATX}

FB19M

・・・・・・・・・・・・・・・・・

_P.6

Intel® _{C206 ATX}

FB18

・・・・・・・・・・・・・・・・・・・・

_P.7

Mobile Intel® _{QM57 ATX}

FB17

・・・・・・・・・・・・・・・・・・・・

_P.8

Mobile Intel® _{HM55 Micro ATX}

FB17M

・・・・・・・・・・・・・・・・・

_P.8

Intel® _{NM10 Mini-ITX}

IT7

／IT7D

・・・・・・・・・・・・

_P.9

Mobile Intel® _{HM55 Mini-ITX}

IT6

・・・・・・・・・・・・・・・・・・・・・・

_P.10

ARM CPUボード

AB1

・・・・・・・・・・・・・・・・・・・・

_P.11

9インチタッチパネルコンピュータ

FP1

・・・・・・・・・・・・・・・・・・・・・

P.12

Mini-ITXマザーボードIT7D搭載・小型サイズ

iC

シリーズ

・・・・・・・・・

_P.13

省スペース対応のスリムタワー

FS

_シリーズ

・・・・・・・・・

_P.14

汎用性の高いミニタワー

FC

シリーズ

・・・・・・・・・

_P.15

拡張性の高いミドルタワー

FD

_シリーズ

・・・・・・・・・

_P.16

薄型・ハイスペック

iD

シリーズ

・・・・・・・・・・

_P.17

幅95mmのスリムタワー

FT

_シリーズ

・・・・・・・・・

_P.17

21.5インチタッチパネルコンピュータ

IP1

※2014年夏 発売予定 ・・・

_P.18

ハンディ検査ツール

ハンディイメージ

プロセッサ

・・・・・・・・・・・・

_P.18

組込み機器用マザーボード

組込み機器用コントローラ

組込み機器用タッチパネルコンピュータ

参考商品

INDEX

カスタマイズ

4

5 組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

FB

20 / F

B

20

M

FB20／FB20M

組込み機器用 ATX マザーボード／ Micro ATX マザーボード

Intel® Core™ i7 Processors ／

Intel® Core™ i5 Processors ／

Intel® Core™ i3 Processors 対応

Intel® Q87 チップセット搭載

PCIe × 4 PCIe × 16 SMBus PCIe × 1 PCIe × 1 DVI PCIe × 1 PCIe × 1 SMLink0 USB3.0 AVO USB2.0 LPC BUS FDI DMI PECI Case FAN2 SATA3.0 Port5 Front Panel Header/26pin Parallel Port Serial PortC Serial PortD PS/2 Mouse PS/2 Keyboard Serial PortA Serial PortB LAN1 USB 3.0 Port5/6 （USB 2.0 Port8/9） LAN2 USB 2.0 Port4/5 Line In Line Out Mic In S/PDIF Line Out Speaker Out RTC Reset SRTC Reset FT Mode RS-232C HIN211EIAZ GbE LAN I218LM QFN/48pin Level Shifter PTN3360BBS QFN/48pin VRM ATX12V 4pin 2.5/5.0/8.0GT/s 2.5/5.0GT/s 2.5/5.0GT/s

PCI BUS 32bit/33MHz

DC-DC TPM ST33ZP24AR28PVSP SOP／28pin BIOS ROM N25Q128A13ESE40G SOP／8pin HD Audio ALC888S-VD2-GR LQFP/48pin SPI FB20 Only 排他使用 OPTION OPTION OPTION OPTION Super I/O SCH3114 QFP/128pin Lynx Point Q87 BGA/ball 708pin Haswell Haswell Refresh LGA1150 Socket RS-232C HIN211EIAZ RS-232C HIN211EIAZ RS-232C HIN211EIAZ USB2.0 SATA 3.0 SATA 3.0 SATA 3.0 SATA 3.0 SATA 3.0 SATA 3.0 USB2.0 USB2.0 USB2.0 USB3.0 Case FAN1 CPU FAN PCIe to PCI Bridge PI7C9X113SL LQFP/128pin USB 3.0 Port1/2 （USB 2.0 Port0/1） PCI Express × 1 Connector PCI Slot 1 Li Battery Coin Cell PCI Slot 2 PCI Slot 3 PCI Slot 4 PCI Express × 8 Connector PCI Express × 16 Connector DDR3 1333/1600 Ch.A DDR3 DIMM Ch.A

A0/A1h A2/A3h A4/A5h A6/A7h DDR3 1333/1600 Ch.B DDR3 DIMM Ch.B GbE LAN I210-IT QFN/64pin USB 2.0 Port2/3 USB 2.0 Port10/11 SATA3.0 Port0 SATA3.0 Port1 SATA3.0 Port2 SATA3.0 Port3 SATA3.0 Port4 Voltage Monitor ATX PWR 24pin AMP TTL DVI-D DVI DDC Analog RGBAnalogRGB DDC

FB20/20M

Notes: External

Connector ConnectorInternal Jumper Front Panel Header

HDD LED

PWR LED MSG LED BEEP NOR SW PWRSW RSTSW STBLED G N D H L D H L D N S W G N D P S W G N D R S W G N D G N D G N D G N D M L D P L D P L D M L D G N D GPIO 5 V GPIO P S W 5 S B S L D G N D S P K B U Z

FB20／FB20M 製品仕様

ブロック図

ブロック図

CPU 対応CPU ＊1 _{Intel® Core™ i7 Processors}

Intel® Core™ i5 Processors Intel® Core™ i3 Processors ソケットタイプ LGA1150 メモリ 対応チップ DDR3-1333/1600 ECCメモリ 非対応 Non-ECCメモリ 対応 ソケット数 FB20 ： 4sockets ／ FB20M ： 2sockets ＊2 最大容量 FB20 ： 32GB ／ FB20M ： 16GB ＊3 チップセット PCH Intel® Q87 外部インタフェース USB 2ports（USB3.0） 2ports（USB2.0） グラフィック 2ports（アナログRGB、DVI-D） シリアル 2ports PS/2 キーボード、マウス ネットワーク 2ports（10BASE-T／100BASE-TX／1000BASE-T） オーディオ Line-IN、Line-OUT、Mic-IN（5.1ch機能にも対応） 内部インタフェース PCIスロット FB20：4slots ／ FB20M：1slot

PCI Express × 1スロット 1slot

PCI Express × 4スロット 1slot （物理形状は × 8） PCI Express × 16スロット 1slot

シリアルATAコネクタ 6ports（SATA3.0） USBヘッダ 2ports（USB3.0） 4ports（USB2.0） シリアルヘッダ 2ports オーディオヘッダ Line-OUT S/PDIF 1port FANコネクタ CPU、CASE1、CASE2 オプション オーディオヘッダ Speaker-OUT パラレルヘッダ 1port システム監視機能 電圧、温度、FAN回転数 Watch Dog Timer

BIOS Insyde

OS ＊4 _{Windows® 8.1 Industry Pro（32bit/64bit）}

Windows® 7 Ultimate／Professional（32bit/64bit） フォームファクタ FB20： ATX（294.6mm × 241.4mm） FB20M ： Micro ATX（238mm × 241.4mm）

【モデル一覧】FB20

モデル 仕　　　様 FB20−L2S GbE × 2有、 Sound有

【モデル一覧】FB20M

モデル 仕　　　様 FB20M−L2S GbE × 2有、 Sound有 ＊1 CPUのラインアップについては別途お問い合わせください。 ＊2 FB20Mは4socketsモデルへの対応も可能です。 ＊3 FB20M：4socketsモデルの場合は最大容量：32GBとなります。 ＊4 Windows® Embedded Standardの開発受託については別途お問い合わ

せください。

お問い合わせ先は裏表紙に掲載しております。

FB20M

主な特長

● Intel® Q87 搭載により、22nm世代のDesktop CPU対応。

●メモリは最大容量32GBまで搭載可能。

（FB20）

●ニーズの根強いPCIスロットを、FB20M（Micro ATX）で1本、

FB20（ATX）では4本搭載。

　シリアルも外部、内部に各2ports搭載。

FB20／20M

FB20M FB20

294.6㎜

238㎜

241.4㎜

6 組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

FB

19

M

FB19M

Notes: _{System Monitor} (Thermal/Voltage) SPKR HDA DMI2 FDI Inverter SMT/10pin LVDS LCD SMT/41pin PCI Express × 8 × 16 Conector PCI Express × 8 × 8 Conector DDR3 DIMM Ch.A CardEdge/240pin DDR3 DIMM Ch.B CardEdge/240pin USB2.0 Port 10/11 Header/9pin XDPs Port SMT/60pin USB3.0 Port 2/3 Header/19pin DC/DC IMVP-7 CPU&GFX ATX 12V

4pin ATX PSU24pin

Panel Ctrl PECI Side Band × 4 SuperIO NCT6627UD LQFP/128pin HD AUDIO ALC888S-VC2 LQFP/48pin AVO PCIe × 8 2.5/5.0/8.0GT/s ※1 1066/1333/1600MT/s ※2 PCIe × 8 2.5/5.0/8.0GT/s ※1 PCIe 4 lane 2.5/5.0GT/s PCIe 1 lane 2.5/5.0GT/s LVDS 24bit/Dual Channel CASE FAN2 Header/4pin CASE FAN1 Header/4pin CASE FAN Header/4pin LAN w/Mgn. RJ45+LED/8pin+4pin Analog RGB D-SUB/15 DDC Analog RGB DDC DDC SPI SMLink0 C8h(default) DVI-D D-SUB/24 DDC DVI DVI GbE LAN Primary WG82579LM QFN/48pin USB2.0 Port 4/5 SeriesA/4pin Back / Line In Stereo Mini/9pin

Back / Line Out

Stereo Mini/9pin

Serial Port 0

D-SUB/9pin

Serial Port 1

D-SUB/9pin

Front / Line Out

Header 10pin Front / Mic In Header 10pin SRTC Reset Header/3pin DSW MODE Header/3pin FT Mode Header/2pin RTC Reset Header/3pin Speaker Out

Mini Header / 4pin

LAN2 w/Mgn. RJ45+LED/8pin+4pin USB2.0 Port 8/9 SeriesA/4pin USB3.0 Port 0/1 SeriesA/18pin GPIO Header/14pin GbE LAN Secondary WG82574L QFN/64pin Core i 7/5/3 Celeron BGA/1023pin BD82HM76 FCBGA/ball 989pin USB2.0 1.5/12/480Mbit/s ROM USB2.0 1.5/12/480Mbit/s USB2.0 1.5/12/480Mbit/s USB2.0 1.5/12/480Mbit/s 600MB/s SATA 600MB/s SATA 300MB/s SATA 300MB/s SATA 300MB/s SATA 300MB/s SATA SPI LPC USB3.0 5Gbit/s USB2.0#1 1.5/12/480Mbit/s USB3.0# 5Gbit/s +12V A0h A2h SM Bus +5V or +3.3V PCIe x1 PCIe x1 AMP JP USB2.0 P4,5 USB2.0 P8,9 USB2.0 P10,11 USB3.0 P2,3 USB2.0 P2,3 USB3.0 P0,1 USB2.0 P0,1 ・・・ Debug Only Debug Only XDPs Port SMT/60pin Li Battery SMT/2pin Debug Only Option Option Option Level Shifter PTN3360BBS QFN/48pin

Sandy Bridge, Ivy Bridge Core i3 を実装した場合、 2.5GT/s, 5.0G T/sをサポート Ivy Bridge Core i7/i 5を実装した場合、 2.5GT/s, 5.0GT/s, 8.0GT/sをサポート ※1 Sandy Bridgeを実装した場合、 1066/13 33MT/sをサポート。 Ivy Bridgeを実装した場合、 1333/16 00MT/sをサポート。 ※2 RS232C transceiver RS232C transceiver RS232C transceiver RS232C transceiver OPTION Header/20pin SATA3 Port 0 7pin SATA3 Port 1 7pin SATA2 Port 2 7pin SATA2 Port 3 7pin SATA2 Port 4 7pin SATA2 Port 5 7pin PCI Express × 4 × 8 Conector PCI Express × 1 × 1 Conector Serial Port 2 Header/9pin Serial Port 3 Header/9pin PS/2 Keyboard&Mouse Header/6pin ROM 64Mbit SOP/16pin External

ConnectorConnectorInternal Jumper

FB19M

238㎜

224㎜

FB19M

組込み機器用Micro ATXマザーボード

Intel® Core™ i7 Processors／Intel® Core™ i5 Processors／

Intel® Core™ i3 Processors／Intel® Celeron® Processors対応

Intel® HM76 Express チップセット搭載

CPU 対応CPU Intel® Core™ i7 Processors Intel® Core™ i5 Processors Intel® Core™ i3 Processors Intel® Celeron® Processors ソケットタイプ 直付け（BGA） メモリ 対応チップ DDR3-1066／1333／ 1600 ECC 対応（非対応も使用可能） ソケット数 2sockets／DIMM 最大容量 16GB チップセット PCH Intel® HM76 外部インタフェース USB 2ports（USB3.0） 4ports（USB2.0） グラフィック 2ports（アナログRGB, DVI-D） シリアル 2ports ネットワーク 2ports（10BASE-T／100BASE-TX／1000BASE-T） オーディオ Line-IN、Line-OUT

内部インタフェース PCI Express × 1スロット 1slot

PCI Express × 4スロット 1slot（物理形状は × 8）

PCI Express × 8スロット 2slots（内、1slotは物理形状が × 16） シリアルATAコネクタ 2ports（SATA3） 4ports（SATA2） USBヘッダ 2ports（USB3.0） 2ports（USB2.0） シリアルヘッダ 2ports オーディオヘッダ Line-OUT、Mic-IN、S/PDIF-OUT FANコネクタ CPU、CASE1、CASE2 LVDSヘッダ 1port PS/2ヘッダ 2ports（キーボード、マウス） システム監視機能 電圧、温度、FAN回転数

Watch Dog Timer BIOS Phoenix

OS ＊1 _{Windows® Embedded Standard 2009}

Windows® 7 Ultimate／Professional フォームファクタ Micro ATX（238mm × 224mm）

【モデル一覧】

モデル 仕　　　様

FB19M−L2SーC16 GbE × 2有、 Sound有、 Intel® Celeron® B810E

FB19M 製品仕様

＊1 Windows® Embedded Standardの開発受託も承ります。詳細は別途、お 問い合わせください。お問い合わせ先は裏表紙に掲載しております。

ブロック図

主な特長

●Mobile Intel® HM76 Expressチップセット搭載。

22nm版Mobile系CPU第3世代『Intel® Core™ i7／Core™ i5／

Core™ i3／Celeron®』に対応。3次元トランジスタ構造により、高速・低

消費電力・高密度化を実現。

●Quad Core CPU実装可能。

●CPU内蔵高性能グラフィック。

HDコンテンツのハードウェアエンコーダ・デコーダ搭載。

●高速かつ豊富なインタフェースを搭載。

PCI Express × 8スロットを2本搭載。

　USB3.０インタフェースに対応。

7 組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

FB

18

PCI BUS 32bit 33MHz

PCle 4 lane PCIe × 16 SMBus PCle 1 lane LPC BUS FDI DMI PECI Case FAN2 4pin Serial PortD SATA2.0 Port5 Serial PortC Keyboard Mouse Serial Port A Serial Port B Analog RGB PortD PCle 1 lane PCle 1 lane SMLink0 DVI-D LAN1 RJ-45 USB 6/7 Type A Dual LAN2 RJ-45 USB 8/9 Type A Dual Line In Line Out Mic In RS-232C Level Shifter PTN3360 RHY 82579LM VRM ATX12V 4pin Debug Port XDP 60pin DC-DC LAN Cnt WG82574L BIOS ROM MX25L6406EMI-12G HD Audio ALC888S-VC2 SPI Debag Only Super I/O SCH3114 PCH BD82C20 CPU Xeon Core i3 Pentium Dual Core Celeron Dual Core LGA1155 RS-232C RS-232C RS-232C TTL Case FAN1 4pin Cpu FAN 4pin GPIO Header 10pin SPK Out SRTC Reset RTC Reset

Front Audio Header USB 0/1 9pin Header PCI 32bit 33MHz Slot1(IDSEL=AD26) PCI Express × 1 PCI Express × 4 （ × 8 Connector） PCI Express x16 DDR3 1066/1333 Ch.A DDR3 DIMM Ch.A_240pin A0/A1h

A2/A3h DDR3 1066/1333 Ch.B DDR3 DIMM Ch.B 240pin PCI 32bit 33MHz Slot2(IDSEL=AD27) PCI 32bit 33MHz Slot3(IDSEL=AD28) PCI 32bit 33MHz Slot4(IDSEL=AD29) USB 2/3 9pin Header USB 4/5 9pin Header SATA3.0 Port0 SATA3.0 Port1 SATA2.0 Port2 SATA2.0 Port3 SATA2.0 Port4 Voltage Monitor ATX PWR 24pin

FB18

Notes: External

Connector ConnectorInternal Jumper

FB18

294.6㎜

241.4㎜

CPU 対応CPU Intel® Xeon® Processors Intel® Core™ i3 Processors Intel® Pentium® Dual Core Intel® Celeron® Dual Core ソケットタイプ LGA1155 メモリ 対応チップ DDR3-1066／1333 ECC 対応 Non-ECC 対応 ソケット数 4sockets 最大容量 16GB チップセット PCH Intel® C206 外部インタフェース USB 4ports（USB2.0） グラフィック 2ports（アナログRGB、DVI-D） シリアル 2ports PS/2 キーボード、マウス ネットワーク 2ports（10BASE-T／100BASE-TX／1000BASE-T） オーディオ Line-IN、Line-OUT、Mic-IN （5.1ch機能にも対応） 内部インタフェース PCIスロット 4slots

PCI Express × 1スロット 1slot PCI Express × 4スロット 1slot PCI Express × 16スロット 1slot

シリアルATAコネクタ 6ports（SATA3.0対応 2ports） USBヘッダ 6ports（USB2.0）

シリアルヘッダ 2ports オーディオヘッダ Line-OUT FANコネクタ CPU、CASE1、CASE2 システム監視機能 電圧、温度、FAN回転数 Watch Dog Timer

BIOS AMI OS ＊1 _{Windows® XP Professional（32bit版）} Windows® 7 Ultimate／Professional（32bit版/64bit版） フォームファクタ ATX（294.6mm × 241.4mm）

【モデル一覧】

モデル 仕　　　様 FB18−L2S GbE × 2有、 Sound有

組込み機器用ATXマザーボード

FB18

Intel® Xeon® Processors／Intel® Core™ i3 Processors／

Intel® Pentium® Dual Core／Intel® Celeron® Dual Core対応

Intel® C206 チップセット搭載

ブロック図

FB18 製品仕様

＊1 Windows® Embedded Standardの開発受託も承ります。詳細は別途、お 問い合わせください。お問い合わせ先は裏表紙に掲載しております。

主な特長

●Workstation向け Intel® C206チップセット搭載。

『Intel® Xeon®／Core™ i3／Pentium® Dual Core／　

　Celeron® Dual Core CPU』に対応。

●メモリは最大容量16GBまで搭載可能。

●高拡張性を実現。

拡張スロットを7本搭載し、内蔵グラフィック以外にグラフィック

カードを利用可能。

8 組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

FB

17 / F

B1

7M

FB17/17M

System Monitor (Thermal/Voltage) SPI SM Bus SPKR DMI LPC FDI DDR3 DIMM Ch.A CardEdge/240pin DDR3 DIMM Ch.B CardEdge/240pin Inverter SMT/10pin LVDS(LCD) SMT/41pin USB Port 0/1 Header/10pin USB Port4/5 Header/10pin SATA Port 0-0 7pin SATA Port 0-1 7pin SATA Port 0-2 7pin Li Battery Header/2pin FrontPneleHeader (PWRSW RSTSW LED) ROM 64Mbit SOP/8pin DC/DC EXT12V

4pin ATX PSU24pin

800/1066MT/s Panel Ctrl Side Band × 4 SuperIO W83627UHG Rev.E QFP/128pin HD AUDIO IDT92HD81B1 C5NLGXYDX8 QFN/48pin Level Shifter PTN3360BBS QFN/48pin Clock Generator (CK-505) QFN/32ball 300MB/s SATA RGB 300MB/s SATA 300MB/s SATA 300MB/s SATA 300MB/s SATA 300MB/s SATA PCIe × 4 PCIe × 1 PCI 32bit/33MHz PCIe × 16 CardEdge/164pin PCIe × 16 24bit/Dual Ch. LVDS SATA Port 0-3 SMT/50pin SATA Port 1-0 7pin SATA Port 1-1 7pin PCI Slot1 CardEdge/124pin PCIe × 4 CardEdge/98pin PCI Slot2 CardEdge/124pin PCI Slot3 CardEdge/124pin PCI Slot4 CardEdge/124pin PCIe × 1 CardEdge/36pin PS2 Keyboard Mini DIN/12pin PS2 Mouse Mini DIN/12pin Line In

Stereo Mini Jack

Line Out

Stereo Mini Jack

Front/Line Out Header/10pin Front/Mic In Header/10pin Serial Port A D-SUB/9pin CASE FAN3 Header/4pin CASE FAN2 HHeader/4pin CASE FAN1 Header/4pin Serial Port B D-SUB/9pin Serial Port C Header/10pin Serial Port D Header/10pin LAN w/Mgn. RJ45+LED/8pin+4pin Analog RGB D-SUB/15pin DDC DDC DDC SPI SMLink0 C8h(default) DVI-D 24pin _DDC DVI DVI GbE LAN Primary WG82577 QFN/48pin LAN w/Mgn. RJ45+LED/8pin+4pin USB Port2/3 RJ45+LED/8pin+4pin USB Port 10/11 RJ45+LED/8pin+4pin FT Mode Header/2pin PON Mode Header/3pin RTC Reset Header/3pin SRTC Reset Header/3pin USB Port 8/9 Header/10pin GbE LAN Secondary WG82574L QFN/64pin Core i 7/5/3 Celeron BGA/1288pin PCH QM57 / HM55 BGA/ball 1071pin 232C 232C 1.5/12/480Mbit/s USB #2 ROM +12V +5V or +3.3V HDA PCIe × 1 PCIe × 1 1.5/12/480Mbit/s USB #1 P0-5 P8-11 FB17 only FB17 only Notes: External

Connector ConnectorInternal Jumper

FB17／FB17M

組込み機器用 ATXマザーボード／Micro ATXマザーボード

Intel® Core™ i7 Processors／Intel® Core™ i5 Processors／

Intel® Core™ i3 Processors／Intel® Celeron® Processors対応

Intel® QM57 Expressチップセット（FB17）／

Intel® HM55 Expressチップセット（FB17M）搭載

FB17／FB17M 製品仕様

ブロック図

ブロック図

CPU 対応CPU Intel® Core™ i7 Processors Intel® Core™ i5 Processors Intel® Core™ i3 Processors Intel® Celeron® Processors ソケットタイプ 直付け（BGA） メモリ 対応チップ DDR3-800／1066 ECC 対応（非対応も使用可能） ソケット数 2sockets／DIMM 最大容量 8GB チップセット FB17 ： Intel® QM57 FB17M ： Intel® HM55 外部インタフェース USB 4ports（USB2.0） グラフィック 2ports（アナログRGB、DVI-D） シリアル 2ports PS/2 キーボード、マウス ネットワーク 2ports（10BASE-T／100BASE-TX／1000BASE-T） オーディオ Line-IN、Line-OUT 内部インタフェース PCIスロット FB17：4slots FB17M：2slots PCI Express × 1スロット 1slot（FB17Mはなし） PCI Express × 4スロット 1slot（物理形状は × 8） PCI Express × 16スロット 1slot

シリアルATAコネクタ FB17：6ports FB17M：4ports USBヘッダ 6ports（USB2.0） シリアルヘッダ 2ports オーディオヘッダ Line-OUT、Mic-IN、S/PDIF-OUT LVDSヘッダ 1port FANコネクタ CPU、CASE1、CASE2 システム監視機能 電圧、温度、FAN回転数 Watch Dog Timer BIOS Phoenix OS ＊1 _{Windows® XP Professional（32bit版）} Windows® 7 Ultimate／Professional フォームファクタ FB17 ： ATX（305mm × 224mm） FB17M ： Micro ATX（238mm × 224mm）

【モデル一覧】FB17

モデル 仕　　　様

FB17−L2SーC18 GbE × 2有、Sound有、Intel® Celeron® Mobile P4505

【モデル一覧】FB17M

モデル 仕　　　様

FB17M−L2SーC18 GbE × 2有、 Sound有、 Intel® Celeron® Mobile P4505 FB17M−L2SーCI321 GbE × 2有、 Sound有、 Intel® Core™ i3 330E ＊1 Windows® Embedded Standardの開発受託も承ります。詳細は別途、お

問い合わせください。お問い合わせ先は裏表紙に掲載しております。

FB17

FB17M

主な特長

●Mobile Intel® QM57／HM55 Expressチップセット搭載。

32nm版Mobile系デュアルコアCPU 『Intel® Core™ i7／

Core™ i5／Core™ i3／Celeron®』に対応。

●DDR3メモリに対応。ECCメモリ利用可能。

●内蔵グラフィック機能搭載。

合計3系統のビデオI/F

（外部：アナログRGB、DVI-D／内部：LVDS）から

同時に2画面（独立）出力可能。

9 組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

IT

7

/ I

T

7

D

IT7／IT7D

組込み機器用 Mini-ITX マザーボード

Intel® Atom™ Processor N2600／

Intel® Atom™ Processor N2800／

Intel® Atom™ Processor D2550／対応

Intel® NM10 Expressチップセット搭載

IT7／IT7D 製品仕様

ブロック図

主な特長

●Intel社のAtom™ Processors搭載により省電力を実現。

　32nmプロセスで、従来よりグラフィックおよびアプリケーション

性能が向上。

●Intel® NM10チップセット ＋ Atom™ CPUにより低発熱・CPU

ファンレス対応。

●ATX電源入力タイプ（IT7）とDC単一入力タイプ（IT7D）をご

用意。

●お客様のご要望によりCF基板（PATA I/F）も対応可能。

Debag Only どちらか一方を排他で実装

IT7

LINE Out LINE IN HDA DMI LPC Bus XDPs Port SMT/60pin Analog RGB LVDS （LCD I/F） Inverter （LCD I/F） JTAG DIP/10pin USB Port 2/3 USB Port 0/1 LAN Port （10Base-T/ 100Base-TX/ 1000Base-T） LAN Port （10Base-T/ 100Base-TX/ 1000Base-T） Front Panel USB Port 4/5 USB Port 6/7 Board_Temp Voltage monitor (+5V,+1.5V,+1.05V, CPU_VCC) On_board DC_DC circuit DDR3 SO-DIMM ×2 800/1066 (MAX 4GB)

ATX Power Supply

DMI N_Series使用時：5Gb/s(Full Duplex) D_Series使用時：10Gb/s(Full Duplex) Super I/O SCH3114 VTQFP128 HD AUDIO CODEC ALC886GR ……… PCI Bus SATA 3Gbps SATA 3Gbps SMBUS SPI DDR3 Analog RGB LVDS Inverter control USB2.0 USB2.0 USB2.0 USB2.0 PCI Slot （32bit 33MHz）

CASE FAN Parallel

Serial C Serial D CPU FAN SPI-ROM MX25L6406EMI-12G Clock Gen ICS9VRS4335AKILF SATA Port 1 SATA Port 0 LINE Out CPU N_Series & D_Series Dual-Core FCBGA559 NM10 Express MMAP360 Notes: External

Connector ConnectorInternal Jumper

RS232C HIN211EIAZ RS232C HIN211EIAZ RS232C HIN211EIAZ RS232C HIN211EIAZ JP Power,Reset,LED Li Battery Coin Cell PS/2 Mouse PS/2 Keyboard Serial A Serial B 82574L PCI-e × 1 82574L PCI-e × 1

IT7

170

㎜

170

㎜

CPU 対応CPU Intel® Atom™ Processor N2600 （1.60GHz） Intel® Atom™ Processor N2800 （1.86GHz） Intel® Atom™ Processor D2550 （1.86GHz） ソケットタイプ 直付け（BGA） メモリ 対応チップ PC3-8500 （DDR3-1066） SO-DIMM Registered／Unbuffered Unbuffered ECC 非対応 Non-ECC 対応 ソケット数 1socket（標準で2GB実装） アクセス方法 Singleアクセス 最大容量 4GB（N2600実装時は2GB） チップセット PCH Intel® NM10 外部インタフェース USB 2ports グラフィック 1ports（アナログRGB） シリアル 3ports PS/2 キーボード、マウス ネットワーク 2ports（10BASE-T／100BASE-TX／1000BASE-T） オーディオ Line-IN、Line-OUT （Stereo MiniJack） 内部インタフェース 拡張スロット PCI 1slot（2slots Riserまで対応可能）

シリアルATAコネクタ 2ports

USBヘッダ IT7：6ports（3connectors） ／ IT7D ：4ports（2connectors） シリアルヘッダ 1port パラレルヘッダ IT7：オプション（1port） ／ IT7D ：なし オーディオヘッダ Line-OUT LVDSヘッダ 1port FANコネクタ CPU、CASE バックライト制御 1port

電源入力 IT7：ATX （20pin） ／ IT7D ：DC＋12V システム監視機能 電圧、温度、FAN回転数

Watch Dog Timer BIOS Phoenix

OS（32bit版） Windows® 7 Ultimate for Embedded Systems Windows® 7 Professional for Embedded Systems Windows® XP Professional for Embedded Systems Windows® Embedded Standard 2009 Windows® Embedded Standard 7 フォームファクタ Mini-ITX（170mm × 170mm）

動作温度 0〜55℃

【モデル一覧】IT7

モデル 仕　　　様

IT7−L2S ー A16 ー 2GM GbE × 2 有、Sound 有、Intel® Atom™ N2600 IT7−L2S ー A18 ー 2GM GbE × 2 有、Sound 有、Intel® Atom™ N2800 IT7−L2S ー A18D ー 2GM GbE × 2 有、Sound 有、Intel® Atom™ D2550

【モデル一覧】IT7D

モデル 仕　　　様

IT7D−L2S ー A16 ー 2GM GbE × 2 有、Sound 有、Intel® Atom™ N2600 IT7D−L2S ー A18 ー 2GM GbE × 2 有、Sound 有、Intel® Atom™ N2800 IT7D−L2S ー A18D ー 2GM GbE × 2 有、Sound 有、Intel® Atom™ D2550

10 組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

IT6

IT6

System Monitor (Thermal/Voltage) SPI LPC SMLink1 SPKR FDI DDR3 DIMM Ch.A CardEdge/240pin DDR3 DIMM Ch.B CardEdge/240pin Inverter SMT/10pin LVDS(LCD) SMT/41pin USB 6/7 Header/10pin USB 4/5 SeriesA/4pin ROM 64Mbit WSON/8pin DC/DC IMVP-6.5 for CPU IMVP-6.5 for GFX ATX PSU 24pin 800/1066MT/s BKLT Ctrl Side Band DMI2 × 4 SuperIO NCT6772F VTQFP/128pin HD AUDIO IDT92HD81B1 C5NLGXTAX QFN/48pin Clock Generator (CK-505) QFN/32ball … … PCIe 5 lane 300MB/s SATA 300MB/s SATA PCI 32bit/33MHz LVDS

PCI Express × 4 / Riser Slot

CardEdge/164pin

Li Battery

SMT/2pin

Line In (Stereo)

Line Out (Stereo)

Mic In Header/12pin FAN3 Header/4pin FAN2 HHeader/4pin FAN1 Header/4pin Serial Port A D-SUB/9pin LPC Header/20pin DVI-I D-SUB/30 DDC DVI Analog RGB DDC SATA 0 7pin SATA 1 7pin SPI DVI-D D-SUB/24 DDC DVI FT Mode Header/2pin PON Mode Header/3pin RTC Reset Header/3pin SRTC Reset Header/3pin Core i 7/5/3 Celeron BGA/1288pin BD82HM55 BGA/ball 1071pin Notes: External

Connector ConnectorInternal Jumper RS232C

transceiver

PS/2 (Keyboard & Mouse)

Mini Din/6pin ROM

Analog Video out

GbE LAN Primary WG82577LM QFN/48pin DDC SMLink0 PCIe × 1 C8h(default) USB#1 1.5/12/480Mbit/s USB#2 1.5/12/480Mbit/s DVI

DVI Line Out(Stereo)

φ3.5Mini Jacks/3pin LAN1 RJ45+LED/8pin+4pin USB 0/1 SeriesA/4pin GbE LAN Secondary WG82574L QFN/64pin PCIe × 1 LAN2 RJ45+LED/8pin+4pin USB 2/3 SeriesA/4pin HDA PCIe RP5 USB P0-5 PCIe RP6 _RP1∼4 RP7 USB P8-11 Level Shifter MAX9406 QFN/48pin Level Shifter MAX9406 QFN/48pin

IT6

170

㎜

170

㎜

IT6

組込み機器用 Mini-ITX マザーボード

Intel® Core™ i7 Processors／Intel® Core™ i5 Processors／

Intel® Core™ i3 Processors／Intel® Celeron® Processors対応

Intel® HM55 Expressチップセット搭載

IT6 製品仕様

ブロック図

CPU 対応CPU Intel® Core™ i7 Processors Intel® Core™ i5 Processors Intel® Core™ i3 Processors Intel® Celeron® Processors（32nm版） ソケットタイプ 直付け（BGA） メモリ 対応チップ DDR3-800／1066 ECC 対応（非対応も使用可能） ソケット数 2sockets／DIMM 最大容量 8GB チップセット PCH Intel® HM55 外部インタフェース USB 6ports（USB2.0） グラフィック 2ports（DVI-I、DVI-D） シリアル 1port PS/2 キーボード ネットワーク 2ports（10BASE-T／100BASE-TX／1000BASE-T） オーディオ Line-OUT 内部インタフェース 拡張カードスロット 1slot（ライザーカード用） シリアルATAコネクタ 2ports USBヘッダ 2ports（USB2.0） オーディオヘッダ Line-IN、Line-OUT、Mic-IN LVDSヘッダ 1port FANコネクタ CPU、CASE1、CASE2 システム監視機能 電圧、温度、FAN回転数 Watch Dog Timer

BIOS Phoenix OS ＊1 _{Windows® XP Professional（32bit版）} Windows® 7 Ultimate／Professional（32bit版／64bit版） フォームファクタ Mini-ITX（170mm × 170mm）

【モデル一覧】

モデル 仕　　　様

IT6−L2S ー C18 GbE × 2 有、Sound 有、Intel® Celeron® Mobile P4505 ＊1 Windows® Embedded Standardの開発受託も承ります。詳細は別途、お

問い合わせください。お問い合わせ先は裏表紙に掲載しております。

主な特長

●Mobile Intel® HM55 Expressチップセット搭載。

32nm版Mobile系デュアルコアCPU 『Intel® Core™ i7／

Core™ i5／Core™ i3／Celeron®』に対応。

●DDR3メモリに対応。ECCメモリ利用可能。

●内蔵グラフィック機能搭載。

合計3系統のビデオI/F（外部：DVI-I、DVI-D／内部：LVDS）か

ら同時に2画面（独立）出力可能。

●専用ライザーを用いた拡張機能。

PCI Express × 4カード（ × 1カード含む）、またはPCIカードを

実装できるライザーカードを設計可能。

11 組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

A

B1

　

AB1

組込み機器用 ARM CPU ボード

Freescale™ ARM® i.MX6 Quad／

Freescale™ ARM® i.MX6 Dual／

Freescale™ ARM® i.MX6 Solo 搭載

AB1 製品仕様

ブロック図

主な特長

●Freescale™ ARM® i.MX6 シリーズ搭載。

●DDR3 533MHz 1GB DRAM オンボード搭載。

●SDカード、マイクロSDカードスロット搭載。

（OS起動可能）

●Android™ 4.2 搭載可能。

（サードパーティよりご提供）

●Windows® Embedded Compact 7 対応。　　　　　　　

（アプリケーションの移植が容易）

●自由な筐体設計を可能にする100mm × 150mmサイズ。

AB1

・・・・・ mini HDMI （TypeC） LCD I/F （LVDS × 2ch） Touch Pannel I/F HDMI USB Port

（Type A） USB 2.0

USB Port （Type A） USB Port （Internal） USB Port （Internal）

Switch I/F KeyPad

LAN Port RJ45+LED/8pin+4pin MicroSD Slot DC Power Supply Speaker OUT （Mono） SD 3.0 SD Card Slot SD 3.0 SATA Port JTAG I/F SATA 2.0 LVDS LCD I/F

（Paralell 24bit） Paralell RGB

i.MX6 Series Solo/Dual/Quad

Notes: External Connector ConnectorInternal

LINE OUT LINE IN Serial Port Serial Port Dual Touch Screen Ctr. DDR3 SDRAM × 4 800-1066MHz （MAX 1GB） DC/DC I2C 232C Transceiver USB2.0 DDR3 AUDIO CODEC + AMP

Coin Cell RTC IC I2C

GbE LAN PHY USB2.0 HUB RGMII UART Serial Port 232C Transceiver UART Serial Port 232C Transceiver UART UART 外部USB SD 内部USBヘッダ LAN CN2 CN12 CN3 CN9 CN13 CN5 CN8 CN15 CN6 BAT1 HDMI 1 41 1 6 1 19 1 1 6 CN14 3 4 2 CN22 1 2 19 20 シリアル9pin CN16 CN11 1 uSD CN1 1 8 LCDのパラレル入力 CN7 CN20 デバッグボード用コネクタ 1 2 19 20 CN23 1 CN17 内部シリアル 50 1 2 19 20 1 2 9 10 MS2 1 10 SW1 CN25 CN21 A IC1 IC2 IC3 E MS1

AB1

100

㎜

150

㎜

CPU 対応CPU ARM® Cortex™ -A9 ソケットタイプ 直付け メモリ 対応チップ DDR3 533MHz（オンボード） 最大容量 1GB 外部インタフェース USB 2ports シリアル 1port オーディオ Speaker OUT（モノラル） KeyPAD（マトリクスキー） あり Power SWインターフェイス あり ネットワーク 1ch（Gigabit Ethernet） グラフィック miniHDMI SDカードスロット 1slot 内部インタフェース LVDSヘッダ 2ch Power LED あり パラレルLCD 1ch バックライトコネクタ 1個 オーディオ Line-Out、Line-IN（ステレオ） SATA 1port（SATA2.0） USB 2ports（USB2.0） μSDカードスロット 1slot タッチパネル 1ch シリアル 3ports Power SW 1個 電源電圧 DC24V／DC12V フォームファクタ 100mm × 150mm

サポートOS Windows® Embedded Compact 7 Android™ 4.2

【モデル一覧】

モデル 仕　　　様

AB1−Q Freescale™ ARM® i.MX6 Quad

【モデル一覧

※発売予定

】

モデル 仕　　　様

AB1−D Freescale™ ARM® i.MX6 Dual AB1−S Freescale™ ARM® i.MX6 Solo

HEMS モニター _{（病院、ケアホーム）}ベッドサイド端末 アーケード ゲーム トレーディング カードゲーム （駅、食堂） 工作機械： ユーザーＩ／Ｆ部 （工場）

想定

アプリケーション

アミューズメント

HEMS／BEMS／FEMS

医療

自販機

券売機

POS

FA

デジタルサイネージ

組込み機器用 マザーボード 組込み機器用 タッチパネルコンピュータ 参考商品

FB

17 / F

B

17

M

FP1

組込み機器用タッチパネルコンピュータ

FP1

ARM系CPUボード搭載

9インチタッチパネルコンピュータ

主な特長

●9インチWVGA

●軽荷重タッチパネル（抵抗膜方式）　　　　　　

静電容量方式（スマートフォン・タブレット）と同じ使い易さで、作業

時の手袋を装着したままでも操作が可能な抵抗膜方式を採用。

●デュアルタッチ

　ピンチイン、ピンチアウト、フリック動作可能。

●OSはWindows® Embedded Compact7 と 　 　　　　　

Android™ 4.2の双方に対応。

正面

背面

FP1 製品仕様

メカ仕様 形状 外形寸法 250mm（W） × 48mm（D） × 170mm（H）

質量 1.3kg

搭載 ARM CPUボード AB1 VESA規格 75mm × 75mm 定格電源 DC24V／DC12V 外装色 ブラック 表示機能 表示デバイス 9型Wide 解像度 800（W） × 480（H） 表示色 65,536色 バックライト LEDバックライト 輝度 200cd／㎟（min） バックライト寿命 20,000H（輝度100%時） タッチパネル 方式 抵抗膜方式 同時入力点数 2点 入力方式 指 エレキ仕様 Switch Power LED Power 各種インタフェース AB1仕様 CPU Solo／Dual／Quad メモリ DDR3 533MHz（オンボード） ソフト仕様 サポート OS Windows® Embedded Compact 7

Android™ 4.2 使用条件 動作時の温度 0℃～50℃ 動作時の湿度 30%～85%（結露なきこと） 防塵・防滴・防油 IP65ｆ（パネル前面部のみ） その他 付属品 電源コネクタ（端子台） 取り付け金具 保護シート（オプション）

下面

背面

背面

12

組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

FB

17 / F

B

17

M

iC

シ

リ

ーズ

13

組込み機器用コントローラ

iC

シリーズ

小型・低消費電力の

組込み機器用フロントアクセスコントローラ

iC6000

シリーズ

／ iC7000

シリーズ

主な特長

●低消費電力の『Intel® Atom™ N2600／N2800／D2550

Processors』対応のリコー製Mini-ITXマザーボード IT7Dを搭

載することで、小型サイズを実現。ファンレス対応。

●単一DC電源駆動（12V/24V）。

DC電源入力によって動作するため、お客様システム内のDC電源

を利用することで低コスト化が可能。

※詳細は別途お問い合わせください。

●ブートデバイスとして、CF、 CFast、 HDD、 SSDを選択可能。

※詳細は別途お問い合わせください。

●PCIカードによる拡張。

PCIスロットを搭載しており、汎用的なPCIカードによる拡張が可

能です。

●フロントアクセス。

　メンテナンス性を考慮し、主なI/Oポートを前面に集約しました。

iC6000シリーズ

低消費電力の『Intel® Atom™ N2600／N2800／D2550 Processors』対応の

リコー製Mini-ITXマザーボード IT7Dを搭載することで、小型サイズを実現。

iC7000シリーズ

iC シリーズ 製品仕様

CPU 対応CPU Intel® Atom™ Processor N2600 （1.60GHz） Intel® Atom™ Processor N2800 （1.86GHz） Intel® Atom™ Processor D2550 （1.86GHz） ソケットタイプ 直付け（BGA） チップセット PCH Intel® NM10 Chipset メモリ 1slot （DDR3-1066　ECC非対応） 最大容量 4GB（N2600実装時は2GB） 補助記憶装置 内蔵ベイ ＊ 1 _{2.5 インチ HDD × 1 台} 2.5 インチ SSD × 1 台 CF × 1slot （Type I、True IDE） CFast × 1slot ＊ 3

フロントベイ ＊ 2 _{CF × 1slot (Type I、True IDE)}

CFast × 1slot ＊ 3

インタフェース USB 4ports（2ports は背面オプション） シリアル 4ports（1port は背面オプション） アナログRGB 1port

LVDS 1port　（背面オプション）

ネットワーク 2ports（10BASE-T／ 100BASE-TX ／ 1000BASE-T） オーディオ Line-IN、Line-OUT

PS/2 キーボード、マウス 拡張スロット PCI iC6000 シリーズ : 1slot

iC7000 シリーズ : 2slots Switch ／ LED Switch Power、Reset

LED Power、HDD 入力電源 DC12V／ DC24V

動作温度 5 〜 40℃

外形寸法 iC6000 シリーズ：195mm（W）× 227mm（D）× 74mm（H）（ゴム足・突起部除く） iC7000 シリーズ：195mm（W）× 227mm（D）×103mm（H）（ゴム足・突起部除く） サポートOS（32bit版） Windows® 7 Ultimate for Embedded Systems

Windows® 7 Professional for Embedded Systems Windows® XP Professional for Embedded Systems Windows® Embedded Standard 2009

Windows® Embedded Standard 7

iC

103㎜（H） 195㎜（W） 74㎜（H） LVDS パラレル USB リモートスイッチ シリアル

iC7000シリーズ

iC6000シリーズ

【背面】

＊1 いずれか1種類を選択可（有無の選択も可）。 ＊2 有無の選択可、ネジ止め式板金カバー付。 ＊3 CFastを含む組合せで両方のベイを使用する場合は別途、お問い合わせください。お問い合わせ先は 裏表紙に掲載しております。

組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

FB

17 / F

B

17

M

FS

シ

リ

ーズ

組込み機器用コントローラ

FS

シリーズ

省スペース対応のスリムタワーシステム

組込み機器用コントローラ

省スペースに対応したスリムタワーシステム。

Micro ATX サイズのマザーボードとの組み合わせにより、

高信頼性の小型コントローラをご提供いたします。

主な特長

●Main Board Size ： Micro ATX

●対応マザーボード ： FB20M

＊1

_{／FB19M／FB17M}

●Disk Drive Bays ：

　5.25インチ × 1、 3.5インチ × 1、 内蔵3.5インチ × 1

●Dimensions ：

　136mｍ（W） × 363mm（D） × 350mm（H）

（突起部含まず）

●22nm版 Mobile系 クアッドコアCPU『第3世代 Intel® Core™ i7シリーズ』搭載

●PC3-12800 DDR3 1600 2GB NonECC 搭載

●USB 3.0対応

●Windows® 7 Professional FES プリインストール

FS9400

1台から購入可能！ 標準機モデル

Mobile系チップセット搭載のMicroATXマザーボード

FB19M

搭載

FB19M

FS9400 製品仕様

マザーボード FB19M ー L2S チップセット Intel® HM76

CPU 第 3 世代 Intel® Core™ i7 シリーズ メモリスロット

実装メモリ

240pin DIMM × 2slots PC3-12800 DDR3 1600 2GB グラフィックス機能 CPU 内蔵

ストレージ 2.5inch SATA HDD 250GB 5inch SATA DVD スーパーマルチ ネットワーク機能 1000BASE-T／ 100BASE-TX ／ 10BASE-T サウンド機能 HD-Audio グラフィックスインタフェース アナログ RGB DVI-D USB インタフェース USB2.0 × 6（フロント × 2 含む） USB3.0 × 2 シリアルインタフェース RS232C × 2 LAN インタフェース 2 オーディオインタフェース Line-IN、Line-OUT PS/2 インタフェース ─ 拡張ベイ【空】 ─ 拡張スロット【空】 PCI Express × 8【2】 PCI Express × 1【1】 PCI Express × 4【1】

OS Windows® 7 Professional for Embedded 外形寸法 136mm（W）× 363mm（D）× 350mm（H） （突起部除く） 入力電源 AC100V 付属品 使用許諾書 USB 日本語キーボード USB レーザー式ホイールマウス AC コード リカバリ DVD ゴム足 仕向地 日本国内 安全規格／公的規格 なし 環境対応 RoHS ＊1 順次対応予定 14

組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

FB

17 / F

B

17

M

FC

シ

リ

ーズ

FC 標準

181㎜（W） 363 ㎜（H） 407㎜ （D）

FC 防塵

181㎜（W） 363 ㎜（H） 419㎜ （D）

汎用性の高いミニタワーシステム

組込み機器用コントローラ

FC

シリーズ

組込み機器用コントローラ

あらゆるニーズに応える組込み機器用コントローラです。

ミニタワー筺体でありながら ATX サイズのマザーボードを搭載する

ことで高い信頼性と拡張性をご提供いたします。

●Main Board Size ： ATX／Micro ATX

●対応マザーボード ：

FB20

＊1

_／FB20M

＊1

_／FB19M／

FB17／FB17M

●Disk Drive Bays ：

　5.25インチ × 2、3.5インチ × 1、

　内蔵3.5インチ × 2

●Dimensions ：

　181mm（Ｗ） × 407mm（Ｄ） × 363mm（Ｈ）

●Main Board Size ： ATX／Micro ATX

●対応マザーボード ：

FB20

＊1

_／FB20M

＊1

_／FB19M／

FB17／FB17M

●Disk Drive Bays ：

　5.25インチ × 2、3.5インチ × 2、

　内蔵3.5インチ × 2

●Dimensions ：

　181mm（Ｗ） × 419mm（Ｄ） × 363mm（Ｈ）

主な特長

防塵タイプ

標準タイプ

標準タイプ

防塵タイプ

FC19400 製品仕様

マザーボード FB19M ー L2S チップセット Intel® HM76

CPU Intel® Core™ i7 3615Q E メモリスロット

実装メモリ 240pin DIMM × 2slotsPC3-12800 DDR3 1600 2GB NonECC グラフィックス機能 CPU 内蔵

ストレージ 2.5inch SATA HDD 320GB 5inch SATA DVD スーパーマルチ ネットワーク機能 1000BASE-T／ 100BASE-TX ／ 10BASE-T サウンド機能 HD-Audio グラフィックスインタフェース アナログ RGB DVI-D USB インタフェース USB2.0 × 6（フロント × 2 含む） USB3.0 × 2 シリアルインタフェース RS232C × 2 LAN インタフェース 2 オーディオインタフェース Line-IN、Line-OUT PS/2 インタフェース ── 拡張ベイ【空】 3.5inch（External）【2】 3.5inch（Internal） 【1】 5inch【1】 拡張スロット【空】 PCI Express × 8【2】 PCI Express × 1【1】 PCI Express × 4【1】

OS Windows® 7 Professional for Embedded 外形寸法 181mm（W）× 419mm（D）× 363mm（H） （突起部除く） 入力電源 AC100V 付属品 使用許諾書 USB 日本語キーボード USB レーザー式ホイールマウス AC コード リカバリ DVD ゴム足 カード押さえ 仕向地 日本国内 安全規格／公的規格 なし 環境対応 RoHS

●22nm版 Mobile系 クアッドコアCPU『第3世代 Intel® Core™ i7シリーズ』搭載

●PC3-12800 DDR3 1600 2GB NonECC 搭載

●USB 3.0対応

●Windows® 7 Professional FES プリインストール

FC19400

1台から購入可能！ 標準機モデル

Mobile系チップセット搭載のMicroATXマザーボード

FB19M

搭載

FB19M

＊1 順次対応予定 ＊1 順次対応予定 15

組込み機器用コントローラ

FD

シリーズ

拡張性の高いミドルタワーシステム

組込み機器用コントローラ

組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

FB

17 / F

B

17

M

FD

シ

リ

ーズ

組込み機器用コントローラに求められる確かな品質と高い信頼

性をお約束します。

マザーボードとの組み合わせにより、多様なシステムに対応する

拡張性の高いミドルタワーシステムをご提供いたします。

主な特長

●Main Board Size ： ATX／Micro ATX

●対応マザーボード ：

　FB20／FB20M／FB19M／FB18／FB17／FB17M

●Disk Drive Bays ：

　5.25インチ × 4、 3.5インチ × 2、 内蔵3.5インチ × 3

●Dimensions ：

　178mｍ（W） × 450mm（D） × 444mm（H）

●横置きの場合は、上側の3つの5インチベイを90°回転させること

ができます。

FD8400 製品仕様

マザーボード FB18 ー L2S チップセット Intel® C206 CPU Intel® Xeon® E3-1275 メモリスロット

実装メモリ 240pin DIMM × 4slotsPC3-10600 DDR3 1333 2GB グラフィックス機能 CPU 内蔵

ストレージ 3.5inch SATA HDD 500GB 5inch SATA DVD スーパーマルチ ネットワーク機能 1000BASE-T／ 100BASE-TX ／ 10BASE-T サウンド機能 HD-Audio グラフィックスインタフェース アナログ RGB DVI-D USB インタフェース USB2.0 × 6（フロント × 2 含む） シリアルインタフェース RS232C × 2 LAN インタフェース 2 オーディオインタフェース Line-IN、Line-OUT、Mic-IN PS/2 インタフェース 2 拡張ベイ【空】 3.5inch（External）【2】 3.5inch（Internal） 【2】 5inch【1】 拡張スロット【空】 PCI Express × 16【1】 PCI Express × 1 【1】 PCI Express × 4 【1】 PCI【4】

OS Windows® 7 Professional for Embedded 外形寸法 178mm（W）× 450mm（D）× 444mm（H） （突起部除く） 入力電源 AC100V 付属品 使用許諾書 USB 日本語キーボード USB レーザー式ホイールマウス AC コード リカバリ DVD ゴム足 カード押さえ 仕向地 日本国内 安全規格／公的規格 なし 環境対応 RoHS

●32nm版 WorkStation系 クアッドコアCPU『Intel® Xeon® E3-1275』搭載

●PC3-10600 DDR3 1333 2GB NonECC 搭載

●Windows® 7 Professional FES プリインストール

FD8400

1台から購入可能！ 標準機モデル

Workstation系チップセット搭載のATXマザーボード

FB18

搭載

FB18

組込み機器用コントローラ

FT

シリーズ

幅 95mm を実現。

省スペースに対応したスリムタワーシステム。

Micro ATX サイズのマザーボードとの組み合わせにより、

高信頼性の小型コントローラをご提供いたします。

主な特長

●Main Board Size ： Micro ATX

●対応マザーボード ： FB20M

＊1

_{／FB19M／FB17M}

●Disk Drive Bays ：

　5.25インチ × 1、3.5インチ × 1、内蔵3.5インチ × 2

●Dimensions ：

　95mｍ（W） × 424mm（D） × 325mm（H）

（突起部含まず）

幅 95mm のスリムタワーシステム

組込み機器用コントローラ

高さ57mmと薄型ながらも拡張性を確保。

2.5インチHDD2台搭載可能。

またフルハイト拡張カードスロットを1スロット搭載。

DC電源モデルもご用意できます。

主な特長

●Main Board Size ： Micro ATX／Mini ITX

●対応マザーボード ： FB19M／FB17M

●Disk Drive Bays ： 内蔵2.5インチ × 2

●Dimensions ：

　382mｍ（W） × 277mm（D） × 57mm（H）

（突起部含まず）

iD

シリーズ

組込み機器用コントローラ

HDD ２台と拡張カードの搭載を実現させた

薄型の組込み機器用コントローラ

※マザーボードとの組み合わせ詳細は別途、お問い合わせください。お問い合わせ先は裏表紙に 掲載しております。 ※外部インターフェースは搭載 マザーボードによって異なり ます。 組込み機器用 マザーボード 組込み機器用 コントローラ 参考商品

FB

17 / F

B

17

M

iD

シ

リ

ー

ズ

　FT

シ

リ

ー

ズ

＊1 順次対応予定 17

組込み機器用タッチパネルコンピュータ

IP1

21.5 インチ大画面・高性能 CPU 搭載

ハイエンドタッチパネルコンピュータ

IP1 製品仕様

外形寸法 575㎜（W） × 380㎜（D） × 116.1㎜（H） （突起部含まず） 搭載マザーボード FB19M

CPU 第3世代 Intel® Core™ i シリーズ 定格電源 DC+24V±10％

表示デバイス 21.5型Wide

解像度 1920（W） × 1080（H） FullHD タッチパネル方式 投影型静電容量方式、2点マルチタッチ メモリスロット 240pin DIMM × 2slots グラフィック機能 CPU内蔵 ストレージ 2.5inch SSD グラフィックインタフェース アナログRGB もしくは DVI-D USBインタフェース 4ports（USB2.0） 2ports（USB3.0） シリアルインタフェース 2ports LANインタフェース 2ports オーディオインタフェース Line-IN、 Line-OUT 拡張スロット PCI Express × 8 【1】 PCI Express × 4 【1】

対応OS Windows® 7 Ultimate／Professional 防塵・防滴 IP54相当（前面方向のみ） 動作時温度 0℃～50℃

ハンディ検査ツール

ハンディイメージ

プロセッサ

Xilinx Zynq-7000 ファミリ搭載

ハンディイメージプロセッサ

参考商品

組込み機器用 マザーボード 組込み機器用 タッチパネルコンピュータ 参考 商品

FB

17 / F

B

17

M

ハ

ン

デ

ィ

イ

メ

ー

ジ

プ

ロ

セ

ッ

サ

ハンディ 検査ツール

IP1

21.5インチ・FullHDの大画面に静電式タッチパネル、

さらには高性能CPUとの組み合わせにより、快適な

作業環境を実現できます。手袋を装着したままでタブ

レットのような操作が可能です。

Xilinx Zynq®-7000ファミリ搭載

電池駆動：場所を選ばない検査が可能

高性能：CPU処理をFPGAでアクセラレートして高速化

Linux採用：基幹システムとの高い親和性

主な仕様

●CPU ： ARM® Cortex™-A9 Dual Core 667MHz

●インタフェース ：

　HDMI、USB、Gigabit Ethernet、SD Card、GPIO

●ユーザーインタフェース ： ブザー、LED、スイッチ

●電源 ： リチウムイオン電池

想定アプリケーション

小売店

製品組立て工場

ラベル・デカルの

正誤確認／位置ズレ検査

ネジ締め忘れ検査

R00000000 00000213

配線確認検査

調剤薬局の錠剤種／員数確認

ラベル・商品確認

※2014年夏 発売予定

18

http://www.ricoh.co.jp/fbx/

●お問い合わせ・ご用命は・・・ このカタログの記載内容は、2014年5月現在のものです。

ECU事業センター 営業室 東日本営業グループ（新横浜事業所） 神奈川県横浜市港北区新横浜

3-2-3

〒

222-8530

　

045-477-1651

FAX

：

03-6673-4457

　　　　　　 西日本営業グループ（池田事業所） 大阪府池田市姫室町

13-1　　　　

〒

563-8501

　

072-754-0355

FAX

：

03-6673-4457

地球環境保護のために、このカタログには植物油インキを使用しています。

インダストリ事業部

※製品名・外観・仕様などは、改良のため予告なく変更させていただく場合があります。 ※製品の色は、印刷のため実際とは若干異なる場合があります。

※Intel®、Pentium、Celeron、Intel® Core™、Intel Atom およびIntel® Xeon®は、アメリカ合衆国およびまたはその他の国におけるIntel Corporationの商標です。 ※Windowsは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

※FreescaleはFreescale Semiconductor, Inc.の米国における商標です。 ※ARM、CortexはARM Ltd.またはその関連会社の商標または登録商標です。 ※AndroidはGoogle Inc.の商標です。 ※Xilinx、およびZynqはザイリンク社の登録商標です。 ※Linuxは、Linus Torvalds氏の日本およびその他の国における登録商標または商標です。 ※記載の会社名および製品名は、各社の商標または登録商標です。　 ※詳しい内容・制約条件などについては、販売担当者にご確認ください。

最適な製品をお選びいただける、豊富なラインアップ

柔軟なカスタム開発で、お客様のご要望にお応えします。

●

システムアップ

●

BIOSカスタマイズ

●

外観デザインも含めた専用システム設計

●

マザーボードのカスタム設計

参考商品

製品名 タイプ CPU 掲載ページ

18

組込み機器用マザーボード

製品名 タイプ CPU チップセット 掲載ページ

FB20

FB20M

FB19M

FB18

FB17

FB17M

IT7／IT7D

IT6

AB1

ATX Micro ATX Micro ATX ATX ATX Micro ATX Mini-ITX Mini-ITX ARM CPUボード

Intel® Atom™ N2600／Atom™ N2800／Atom™ D2550 Intel® Core™ i7／Core™ i5／Core™ i3／Celeron® ARM® Cortex™ - A9

Intel® Xeon®／Core™ i3／Pentium® Dual Core／Celeron® Dual Core Intel® Core™ i7／Core™ i5／Core™ i3／Celeron®

Intel® Core™ i7／Core™ i5／Core™ i3 Intel® Core™ i7／Core™ i5／Core™ i3

Intel® Core™ i7／Core™ i5／Core™ i3／Celeron® Intel® Core™ i7／Core™ i5／Core™ i3／Celeron®

Intel® Q87 Intel® Q87 Mobile Intel® HM76 Intel® C206 Mobile Intel® QM57 Mobile Intel® HM55 Intel® NM10 Mobile Intel® HM55

5

5

6

7

8

8

9

10

11

組込み機器用コントローラ／組込み機器用タッチパネルコンピュータ

製品名 対応マザーボード 外形寸法 掲載ページ

FP1

［タッチパネルコンピュータ］

IP1

［タッチパネルコンピュータ］

FC

シリーズ ハンディ検査ツール

ハンディイメージプロセッサ

AB1 FB19M 標準タイプ： FB20 ＊1_／FB20M ＊1_{／FB19M／FB17／FB17M} 防塵タイプ： FB20 ＊1_／FB20M ＊1_{／FB19M／FB17／FB17M} ＊1 順次対応予定 ARM CPUボード ※2014年夏 発売予定 ARM® Cortex™ - A9

12

13

14

15

16

17

17

18

■掲載製品一覧

250mm（W）×48mm（D）×170mm（H）

iC

シリーズ IT7D iC6000シリーズ： 195mm（W）×227mm（D）×74mm（H）_{iC7000シリーズ： 195mm（W）×227mm（D）×103mm（H）}

FS

シリーズ FB20M ＊1_{／FB19M／FB17M 136mm（W）×363mm（D）×350mm（H）}

FD

シリーズ

iD

シリーズ

FT

シリーズ FB20／FB20M／FB19M／FB18／FB17／FB17M FB19M／FB17M FB20M ＊1_{／FB19M／FB17M} 178mm（W）×450mm（D）×444mm（H） 382mm（W）×277mm（D）×57mm（H） 95mm（W）×424mm（D）×325mm（H） 575mm（W） 380mm（D） 116.1mm（H） 標準タイプ： 181mm（W）×407mm（D）×363mm（H） 防塵タイプ： 181mm（W）×419mm（D）×363mm（H）
