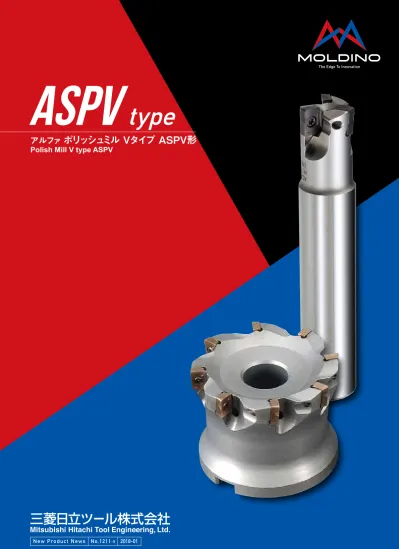

(1)

ASPV

type

アルファ

ポリッシュミル Vタイプ ASPV形

Polish Mill V type ASPV

(2)

テクノロジー

Technology

特許 Pat. No.第3934136 号 第3003986号 第05010895 号 Semi Finishing Finishing

中仕上 仕上

底面や側面などの構造部分の仕上げ加工用途に最適なカッタです。

多刃仕様により送り速度を上げる能率の高い仕上げ加工が可能です。

機械の主軸方向へ切削送りをかけるバーチカル加工もできます。

インサート材種の充実により炭素鋼から焼き入れ鋼、更にはアルミ材など幅広い被削材に対応出来ます。

小型機械においては、モジュラー用アーバBT30などと組合わせてご使用頂きますと高剛性なシステムとなり加工安定性が向上

致します。

超硬シャンクと組合わせてご使用頂きますと突き出しの長い加工において加工精度が向上致します。

カッタ本体に特殊鋼を使用し耐久性を向上させると共に、モジュラータイプ、ボアタイプは、ホルダーの表面擦過性向上のため

にPVD皮膜を採用しました。

特 長

Features

・Ideal cutter for applications finishing structural parts of bottom, side, etc. ・Multi-flute specifications enable higher feed rates for more efficient finishing.

・Vertical machining in which cutting feed is in the direction of the machine's main axis can also be performed.

・Comprehensive lineup of insert materials enables machining of a wide range of materials from carbon steel to quenched steel, as well as aluminum,etc. ・For small machines, use in combination with the modular arbor BT30 creates a high-rigidity system and improves machining stability.

・Use in combination with a carbide shank improves machining accuracy when machining with long overhangs.

・In addition to improving durability by using special steel in the cutter body, a PVD coating is applied to the modular type and bore type holder to

improve abrasion resistance.

インサートは3つの切れ刃を備えています。

構造

Construction This insert has 3 cutting edges.

送り方向

1

復路加工用切れ刃

Feed direction

Used as the cutting edge when performing reciprocating finishing vertical machining. Cutting edge for reciprocating machining

往復仕上げバーチカル加工の際に復路用切れ刃として作用します。

2

外周切れ刃

Used as the peripheral cutting edge when performing side machining. Peripheral cutting edge

側面加工時の外周切れ刃として作用します。

3

正面切れ刃

Used when bottom finishing. Used as the reciprocating cutting edge when performing vertical machining.Face cutting edge

底面仕上げ加工時に作用します。バーチカル加工の際は往路切れ刃として作用します。

底 面 加 工にお い て 、突 出しの 長 い (L/Dc=5以上)加工や主軸方向に剛 性の低い段取り状態で使用する場合 に適します。 副切れ刃により送り を上げて使用する ことが可能です。

【副切れ刃付きインサート】

【副切れ刃なしインサート】

Insert with supplementary cutting edge Insert without supplementary cutting edge

For bottom machining, suitable for long overhang (L /Dc= 5 or more) machining or for handling low rigidity in main axis direction.

Supplementary cutting edge enables feed rate to be increased.

MPHW0603  ZEL‐0.5

MPHW0603  ZEL‐1.5

MPHW0603  ZEL

プリハードン鋼・焼入れ鋼加工用材種

Grade for machining pre-hardened or hardened materials

PVD Technology

耐摩耗性と靱性のバランスに優れた微粒超硬母材と新コーティング「AJコー

ティング」の採用により耐摩耗性と耐チッピング性を向上させました。

汎用性が高く、30~50HRCの鋼材の切削加工で耐摩耗性と耐チッピング性に

優れます。

・Employs a fine carbide substrate with an excellent balance between wear resistance and toughness and the new "AJ Coating" to provide improved wear resistance and chipping resistance.

・ Highly versatile with excellent wear resistance and chipping resistance when machining steel materials with hardnesses of 30 to 50 HRC.

30~50HRCのプリハードン鋼・焼入れ鋼の切削加工において優れた切削性能

を発揮します。

難削系のダイカスト金型用鋼や析出硬化系ステンレス鋼、仕上げ加工において

も優れた耐摩耗性を発揮します。

・Exhibits excellent cutting performance when machining pre-hardened or hardened steel with hardnesses of 30 to 50 HRC. ・ Exhibits excellent wear resistance even on difficult-to-cut diecast tool steel or precipitation-hardened stainless steel, or for finishing.

特長

Features

得意分野

Strong fields

JP4120

ステンレス鋼系材料加工用材種

Grade for machining stainless-steel materials

PVD Technology

靱性に優れた超硬母材と新コーティング「AJコーティング」の採用により、ステンレ

ス鋼系材料の切削加工に対して耐摩耗性と耐チッピング性を向上させました。

耐溶着性に優れる「AJコーティング」の採用により、ステンレス鋼系材料の加工

で発生する被削材の溶着を低減しました。

・Employs a carbide substrate with high toughness and the new "AJ Coating" to improve wear resistance and chipping resistance when machining stainless-steel materials.

・ Employs AJ Coating with excellent welding resistance to reduce the welding to work material that occurs when machining stainless steel materials.

ステンレス鋼系材料の加工全般において長寿命を実現します。

・Provides long tool life for general processing of stainless-steel materials

特長

Features

得意分野

Strong fields

JM4160

切削性能 Cutting performance 切削性能 Cutting performance 切削性能 Cutting performance

耐摩耗性に優れた超微粒超硬母材と新コーティング「AJコーティング」の採

用により耐摩耗性を向上させました。

50HRC~の高硬度材の切削加工で耐摩耗性に優れます。

・Employs an ultra-fine cemented carbide substrate and the new "AJ Coating" to improve wear resistance. ・Excellent wear resistance when machining high hardness materials of 50HRC or higher.

特長

Features

焼入れ鋼(50~60HRC):SKD11,SKD61,SKH,SUS420系等

・Hardened steel (50 to 60 HRC): SKD11, SKD61, SKH, SUS420, etc.

得意分野

Strong fields

高硬度材加工用材種

Grade for machining high-hardness materials

PVD Technology

JP4105

皮膜の組織

Layer structure

AJ

Coating

コーティング

Patent Pending特許申請中

コーティング膜の膜組織写真 Photograph of coating structure

耐溶着性・低抵抗 コーティング表層 Welding-resistant low-cutting-force coating surface layer 耐摩耗性・ 耐チッピング性に 優れたコーティング

Coating with excellent wear resistance and chipping resistance

AJコーティングシリーズの特長

Features of AJ Coating series

新技術!

New technology!!

従来膜よりもAl含有量を増加した新組成系のAlTi系皮膜を採用。

耐摩耗性・耐チッピング性および耐熱性に優れる!

高Al含有の新コーティング膜は、新組成系の採用と結晶組織の適正化に

より、耐摩耗性と耐チッピング性を改善!

耐溶着性に優れた低摩擦効果のコーティング最表層を採用。被削材の

溶着が低減し切削抵抗が低下!

・Employs an AlTi layer with a new composition created by increasing the Al content of conventional layers. ・Excellent wear resistance, chipping resistance, and heat resistance!

・The new layer with high Al content employs a new composition and optimizes the crystal structure to improve wear resistance and chipping resistance!

・Employs a low-friction-effect coating with excellent welding resistance as the top-most surface layer. This reduces welding to the work and decreases cutting force!

従来品 JM4160 0 4 8 12 0 0.2 0.4 0.6 切削距離Cutting length (m) Flank Wear Flank Wear Flank Wear 切削距離Cutting length (m) 切削距離Cutting length (m) ワークWork material:SUS304

使用工具Tool:ASRS2032R-5 インサートInsert:EPMT0603EN-8LF 切削条件Cutting conditions: vc=180m/min fz=0.5mm/t  ap×ae=0.8×21mm 湿式加工 Wet ※単一刃加工 Single-flute cutting Conventional ワークWork material:SKD61(40HRC) 使用工具Tool:ASRT5063R-4 インサートInsert:WDNW140520 切削条件Cutting conditions: vc=90m/min fz=0.8mm/t  ap×ae=1×44mm 乾式加工 Dry ※単一刃加工 Single-flute cutting 従来品B 従来品C 従来品A JP4120 60 50 40 30 20 10 0 0 0.2 0.4 0.6 Conventional A Conventional B Conventional C ワークWork material:SKD11(61HRC) 使用工具Tool:ASRS2032-5 インサートInsert:EPNW0603TN-8 切削条件Cutting conditions: vc=80m/min fz=0.2mm/t  ap×ae=0.5×21mm

乾式加工 Dry  ※単一刃加工 Single-flute cutting

従来品 JP4105 0 0 5 10 15 0.2 0.4 0.6 Conventional 逃げ面最大摩耗幅 VBmax(mm) 逃げ面最大摩耗幅 VBmax(mm) 逃げ面最大摩耗幅 VBmax(mm)

底面仕上の加工が良好で立ち壁仕上げ加工もできる多機能エンドミル

provides good bottom finishing and can also perform

standing wall finishing. Multi-function end mill

多刃仕様

により仕上げ加工の

スピードアップ

が図れる

切削工具です!!

A cutting tool with multi-flute specifications to speed up finishing

Cutting Applications 加工 用途 Roughing

炭素鋼 合金鋼 ステンレス鋼工具鋼 プリハードン鋼焼入れ鋼 30~45HRC 焼入れ鋼 45~55HRC 55~62HRC焼入れ鋼 Pure

Copper Alloy steelsCarbon & Stainless steelTool steel Pre-hardened steel

Hardened steel 30̃45HRC Hardened steel 45̃55HRC Hardened steel55̃62HRC GX2140 JS4045 JP4120 JM4160 JP4105 ※バーチカル加工は副切れ刃  なしを推奨致します。

※For vertical machining, inserts without  supplementary cutting edge are  recommended.

平面

Planing Side Cutting側面 Slotting溝 Die-sinking彫込み Profiling曲面 ヘリカルHelical

(3)

テクノロジー

Technology

特許 Pat. No.第3934136 号 第3003986号 第05010895 号 Semi Finishing Finishing

中仕上 仕上

底面や側面などの構造部分の仕上げ加工用途に最適なカッタです。

多刃仕様により送り速度を上げる能率の高い仕上げ加工が可能です。

機械の主軸方向へ切削送りをかけるバーチカル加工もできます。

インサート材種の充実により炭素鋼から焼き入れ鋼、更にはアルミ材など幅広い被削材に対応出来ます。

小型機械においては、モジュラー用アーバBT30などと組合わせてご使用頂きますと高剛性なシステムとなり加工安定性が向上

致します。

超硬シャンクと組合わせてご使用頂きますと突き出しの長い加工において加工精度が向上致します。

カッタ本体に特殊鋼を使用し耐久性を向上させると共に、モジュラータイプ、ボアタイプは、ホルダーの表面擦過性向上のため

にPVD皮膜を採用しました。

特 長

Features

・Ideal cutter for applications finishing structural parts of bottom, side, etc. ・Multi-flute specifications enable higher feed rates for more efficient finishing.

・Vertical machining in which cutting feed is in the direction of the machine's main axis can also be performed.

・Comprehensive lineup of insert materials enables machining of a wide range of materials from carbon steel to quenched steel, as well as aluminum,etc. ・For small machines, use in combination with the modular arbor BT30 creates a high-rigidity system and improves machining stability.

・Use in combination with a carbide shank improves machining accuracy when machining with long overhangs.

・In addition to improving durability by using special steel in the cutter body, a PVD coating is applied to the modular type and bore type holder to

improve abrasion resistance.

インサートは3つの切れ刃を備えています。

構造

Construction This insert has 3 cutting edges.

送り方向

1

復路加工用切れ刃

Feed direction

Used as the cutting edge when performing reciprocating finishing vertical machining. Cutting edge for reciprocating machining

往復仕上げバーチカル加工の際に復路用切れ刃として作用します。

2

外周切れ刃

Used as the peripheral cutting edge when performing side machining. Peripheral cutting edge

側面加工時の外周切れ刃として作用します。

3

正面切れ刃

Used when bottom finishing. Used as the reciprocating cutting edge when performing vertical machining.Face cutting edge

底面仕上げ加工時に作用します。バーチカル加工の際は往路切れ刃として作用します。

底 面 加 工にお い て 、突 出しの 長 い (L/Dc=5以上)加工や主軸方向に剛 性の低い段取り状態で使用する場合 に適します。 副切れ刃により送り を上げて使用する ことが可能です。

【副切れ刃付きインサート】

【副切れ刃なしインサート】

Insert with supplementary cutting edge Insert without supplementary cutting edge

For bottom machining, suitable for long overhang (L /Dc= 5 or more) machining or for handling low rigidity in main axis direction.

Supplementary cutting edge enables feed rate to be increased.

MPHW0603  ZEL‐0.5

MPHW0603  ZEL‐1.5

MPHW0603  ZEL

プリハードン鋼・焼入れ鋼加工用材種

Grade for machining pre-hardened or hardened materials

PVD Technology

耐摩耗性と靱性のバランスに優れた微粒超硬母材と新コーティング「AJコー

ティング」の採用により耐摩耗性と耐チッピング性を向上させました。

汎用性が高く、30~50HRCの鋼材の切削加工で耐摩耗性と耐チッピング性に

優れます。

・Employs a fine carbide substrate with an excellent balance between wear resistance and toughness and the new "AJ Coating" to provide improved wear resistance and chipping resistance.

・ Highly versatile with excellent wear resistance and chipping resistance when machining steel materials with hardnesses of 30 to 50 HRC.

30~50HRCのプリハードン鋼・焼入れ鋼の切削加工において優れた切削性能

を発揮します。

難削系のダイカスト金型用鋼や析出硬化系ステンレス鋼、仕上げ加工において

も優れた耐摩耗性を発揮します。

・Exhibits excellent cutting performance when machining pre-hardened or hardened steel with hardnesses of 30 to 50 HRC. ・ Exhibits excellent wear resistance even on difficult-to-cut diecast tool steel or precipitation-hardened stainless steel, or for finishing.

特長

Features

得意分野

Strong fields

JP4120

ステンレス鋼系材料加工用材種

Grade for machining stainless-steel materials

PVD Technology

靱性に優れた超硬母材と新コーティング「AJコーティング」の採用により、ステンレ

ス鋼系材料の切削加工に対して耐摩耗性と耐チッピング性を向上させました。

耐溶着性に優れる「AJコーティング」の採用により、ステンレス鋼系材料の加工

で発生する被削材の溶着を低減しました。

・Employs a carbide substrate with high toughness and the new "AJ Coating" to improve wear resistance and chipping resistance when machining stainless-steel materials.

・ Employs AJ Coating with excellent welding resistance to reduce the welding to work material that occurs when machining stainless steel materials.

ステンレス鋼系材料の加工全般において長寿命を実現します。

・Provides long tool life for general processing of stainless-steel materials

特長

Features

得意分野

Strong fields

JM4160

切削性能 Cutting performance 切削性能 Cutting performance 切削性能 Cutting performance

耐摩耗性に優れた超微粒超硬母材と新コーティング「AJコーティング」の採

用により耐摩耗性を向上させました。

50HRC~の高硬度材の切削加工で耐摩耗性に優れます。

・Employs an ultra-fine cemented carbide substrate and the new "AJ Coating" to improve wear resistance. ・Excellent wear resistance when machining high hardness materials of 50HRC or higher.

特長

Features

焼入れ鋼(50~60HRC):SKD11,SKD61,SKH,SUS420系等

・Hardened steel (50 to 60 HRC): SKD11, SKD61, SKH, SUS420, etc.

得意分野

Strong fields

高硬度材加工用材種

Grade for machining high-hardness materials

PVD Technology

JP4105

皮膜の組織

Layer structure

AJ

Coating

コーティング

Patent Pending特許申請中

コーティング膜の膜組織写真 Photograph of coating structure

耐溶着性・低抵抗 コーティング表層 Welding-resistant low-cutting-force coating surface layer 耐摩耗性・ 耐チッピング性に 優れたコーティング

Coating with excellent wear resistance and chipping resistance

AJコーティングシリーズの特長

Features of AJ Coating series

新技術!

New technology!!

従来膜よりもAl含有量を増加した新組成系のAlTi系皮膜を採用。

耐摩耗性・耐チッピング性および耐熱性に優れる!

高Al含有の新コーティング膜は、新組成系の採用と結晶組織の適正化に

より、耐摩耗性と耐チッピング性を改善!

耐溶着性に優れた低摩擦効果のコーティング最表層を採用。被削材の

溶着が低減し切削抵抗が低下!

・Employs an AlTi layer with a new composition created by increasing the Al content of conventional layers. ・Excellent wear resistance, chipping resistance, and heat resistance!

・The new layer with high Al content employs a new composition and optimizes the crystal structure to improve wear resistance and chipping resistance!

・Employs a low-friction-effect coating with excellent welding resistance as the top-most surface layer. This reduces welding to the work and decreases cutting force!

従来品 JM4160 0 4 8 12 0 0.2 0.4 0.6 切削距離Cutting length (m) Flank Wear Flank Wear Flank Wear 切削距離Cutting length (m) 切削距離Cutting length (m) ワークWork material:SUS304

使用工具Tool:ASRS2032R-5 インサートInsert:EPMT0603EN-8LF 切削条件Cutting conditions: vc=180m/min fz=0.5mm/t  ap×ae=0.8×21mm 湿式加工 Wet ※単一刃加工 Single-flute cutting Conventional ワークWork material:SKD61(40HRC) 使用工具Tool:ASRT5063R-4 インサートInsert:WDNW140520 切削条件Cutting conditions: vc=90m/min fz=0.8mm/t  ap×ae=1×44mm 乾式加工 Dry ※単一刃加工 Single-flute cutting 従来品B 従来品C 従来品A JP4120 60 50 40 30 20 10 0 0 0.2 0.4 0.6 Conventional A Conventional B Conventional C ワークWork material:SKD11(61HRC) 使用工具Tool:ASRS2032-5 インサートInsert:EPNW0603TN-8 切削条件Cutting conditions: vc=80m/min fz=0.2mm/t  ap×ae=0.5×21mm

乾式加工 Dry  ※単一刃加工 Single-flute cutting

従来品 JP4105 0 0 5 10 15 0.2 0.4 0.6 Conventional 逃げ面最大摩耗幅 VBmax(mm) 逃げ面最大摩耗幅 VBmax(mm) 逃げ面最大摩耗幅 VBmax(mm)

底面仕上の加工が良好で立ち壁仕上げ加工もできる多機能エンドミル

provides good bottom finishing and can also perform

standing wall finishing. Multi-function end mill

多刃仕様

により仕上げ加工の

スピードアップ

が図れる

切削工具です!!

A cutting tool with multi-flute specifications to speed up finishing

Cutting Applications 加工 用途 Roughing

炭素鋼 合金鋼 ステンレス鋼工具鋼 プリハードン鋼焼入れ鋼 30~45HRC 焼入れ鋼 45~55HRC 55~62HRC焼入れ鋼 Pure

Copper Alloy steelsCarbon & Stainless steelTool steel Pre-hardened steel

Hardened steel 30̃45HRC Hardened steel 45̃55HRC Hardened steel55̃62HRC GX2140 JS4045 JP4120 JM4160 JP4105 ※バーチカル加工は副切れ刃  なしを推奨致します。

※For vertical machining, inserts without  supplementary cutting edge are  recommended.

平面

Planing Side Cutting側面 Slotting溝 Die-sinking彫込み Profiling曲面 ヘリカルHelical

(4)

●印:標準在庫品です。●:Stocked Items. φ D c φ D s φ D 1 L L1 Rs 3 5 ASPVS2016R-2 ASPVS2020R-3 ASPVS2025R-4 ASPVS2030R-4 ASPVS2032R-5 ASPVS2035R-5 ASPVS2040R-6 31,500 40,600 49,000 51,700 58,300 58,300 67,100 希望小売価格(円) Suggested retail price (¥)

ストレートシャンクタイプ

ASPVM2016R-2 ASPVM2018R-2 ASPVM2020R-2 ASPVM2020R-3 ASPVM2022R-2 ASPVM2022R-3 ASPVM2025R-3 ASPVM2025R-4 ASPVM2028R-3 ASPVM2028R-4 ASPVM2030R-3 ASPVM2030R-4 ASPVM2032R-3 ASPVM2032R-5 ASPVM2035R-3 ASPVM2035R-5 ASPVM2040R-3 ASPVM2040R-6 31,500 31,500 37,100 40,600 - 40,600 - 49,000 - 49,000 - 51,700 54,800 58,300 - 58,300 - 67,100 【注意】※1と※2(P.6)をセットで使用すると干渉がありません。     モジュラーミル及び専用シャンク、専用アーバの「工具端面」「モジュラーネジ部」にグリースなどの潤滑剤は塗布しないでください。

【Note】When※1 and※2 (p.6) are used together as a set, there is no interference.

Do not apply lubricants such as grease, etc. to the "contact faces" and "modular screws" of the "modular mill", "special shanks" and "special arbor".

希望小売価格 (円)

Suggested retail price (¥)

E(切欠部巾) ※1 ※1 ※1 ※1 ● ● ● ● ● ● ● ● ● ● ● ● 2 2 2 3 2 3 3 4 3 4 3 4 3 5 3 5 3 6 16 18 20 20 22 22 25 25 28 28 30 30 32 32 35 35 40 40 25 25 30 30 30 30 35 35 35 35 40 40 40 40 40 40 40 40 8.5 8.5 10.5 10.5 10.5 10.5 12.5 12.5 12.5 12.5 17 17 17 17 17 17 17 17 M8 M8 M10 M10 M10 M10 M12 M12 M12 M12 M16 M16 M16 M16 M16 M16 M16 M16 12.8 14.5 17.8 17.8 17.8 17.8 20.8 20.8 23 23 28.8 28.8 28.8 28.8 28.8 28.8 28.8 28.8 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 6 6 6 6 6 6 6 6 17 17 19 19 19 19 22 22 22 22 23 23 23 23 23 23 23 23 8 8 10 10 10 10 10 10 10 10 12 12 12 12 12 12 12 12 10 10 15 15 15 15 17 17 17 17 22 22 22 22 22 22 22 22 MPHW0603   ZEL MPHW06030  ZEL-MPHW0603   ZFL MPNW0603   ZEL

●印:標準在庫品です。●:Stocked Items. 無印:受注生産品です。 No Mark:Manufactured upon request only.

φDc Lf φD2 M φDb L1 L2 C E

寸 法 Size(mm)

商品コード

Item Code 在庫Stock 適用インサートInserts

刃数 No.of Flute タイプ Type Modular φ D c φ D b φ D 2 Lf C L1 3 M L2 5 Notch width

ラインナップ

Line Up

ASPVS2

R-

 は数字が入ります。

Numeric figure in a circle .

 は数字が入ります。 Numeric figure in a circle .

Modular Type

モジュラータイプ

ASPVM20

R-φDb φd φd1 φDc 3 5 Lf a b R ASPVB2050R-7 ASPVB2063R-8 ASPVB2050RM-7 ASPVB2063RM-8 82,500 88,000 82,500 88,000 希望小売価格(円) Suggested retail price (¥) ● ● ● ● 7 8 7 8 50 63 50 63 47 60 47 60 50 50 50 50 19 19 20 20 8.4 8.4 10.4 10.4 5 5 6.3 6.3 22.225 22.225 22 22 17 17 17 17 内径インチ 内径ミリ Inside diameter inch Inside diameter mm MPHW0603  ZEL MPHW06030 ZEL-MPHW0603  ZFL MPNW0603  ZEL φDc φDb Lf R a b φd φd1 寸 法 Size(mm) 商品コード

Item Code 在庫Stock 適用インサートInserts

刃数

No.of Flute

タイプ

Type

●印:標準在庫品です。●:Stocked Items. 【注意】アーバ用ねじは付属しません。【Note】Arbor screw is not included.

:一般切削・第一推奨 General cutting, First recommended :一般切削・第二推奨 General cutting, Second recommended Bore Type

ボアタイプ

ASPVB2

R

(M)-

 は数字が入ります。

Numeric figure in a circle .

 は数字が入ります。 Numeric figure in a circle .

Inserts

インサート

Parts

部品番号

P

M

K

N

S

H

MPHW060302ZEL MPHW060302ZEL-0.5 MPHW060304ZEL MPHW060304ZEL-0.5 MPHW060304ZFL MPHW060308ZEL MPHW060308ZEL-1.5 MPHW060308ZFL MPHW060320ZEL MPNW060308ZEL MPNW060320ZEL 1,270 1,270 1,270 1,270 - 1,270 1,270 - 1,270 980 980 - - - - 1,780 - 20,000 1,780 20,000 - - ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● CBN R W T h rε 寸 法Size(mm) 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 - 0.5 - 0.5 - - 1.5 - - - - 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3 3 3 3 3 3 3 3 3 3 3 0.2 0.2 0.4 0.4 0.4 0.8 0.8 0.8 2 0.8 2 Fig-1 Fig-2 Fig-1 Fig-2 Fig-1 Fig-2,4 Fig-1,3 商品コード 精度 サー メッ トコ ート ● ● J S ート ATH DLC H級 N級 MZ1000 ATH08M BH250 SD5010 BH250 SD5010 JS4060 JP4120 JM4160 SUS等 FC・FCD アルミニウム合金 チタン合金 高硬度材 JP4105 ATH08MMZ1000 JS4060 JP4120 JM4160 JP4105

●印:標準在庫品です。●:Stocked Items. 無印:受注生産品です。 No Mark:Manufactured upon request only.

A Jコ ート Fig-1 Fig-2 W R h rε T 11° R h rε T 11° Fig-3(CBN) Fig-4(CBN) 11° W R h rε T R h rε T 11° 250-141 1.1 700 104-T8 1,470 P-37 820 ASPVM20  R- ASPVS20  R- ASPVB20  R- ASPVB20  RM-Carbon steels SUS, etc. Aluminum alloy Titanium alloy Hardened steels

Item Code Tolerance Class

H N ● ● ● ● ● ● ● 2 3 4 4 5 5 6 16 20 25 30 32 35 40 100 110 120 150 150 150 170 16 20 25 32 32 32 32 14.5 18 23 28 30 31 31 30 30 40 50 50 50 50 70 80 80 100 100 100 120 MPHW0603   ZEL MPHW06030  ZEL-   MPHW0603   ZFL MPNW0603   ZEL Shank T ype 寸 法 Size(mm) φDc L φDs φD1 L1 Rs 商品コード

Item Code 在庫Stock 適用インサートInserts

刃数

No.of Flute

タイプ

Type

Straight Shank Type

AJ Coated JS Coated Cermet Coated ATH Coated DLC Coated 形状

Shape

希望小売価格(円)

Suggested retail price (¥)

タイプ Type モジュラー シャンク ボア Modular Shank Bore 部品名 Parts 適用カッタ Cutter body 形状 Shape ドライバー

Screw Driver ねじ焼き付き防止剤Screw anti-seizure agent

締付トルク Fastening torque (N・m) 希望小売価格 (円) Suggested Retail Price (¥) 希望小売価格 (円) Suggested Retail Price (¥) 希望小売価格 (円) Suggested Retail Price (¥) クランプねじ Clamp screw 4

(5)

●印:標準在庫品です。●:Stocked Items. φ D c φ D s φ D 1 L L1 Rs 3 5 ASPVS2016R-2 ASPVS2020R-3 ASPVS2025R-4 ASPVS2030R-4 ASPVS2032R-5 ASPVS2035R-5 ASPVS2040R-6 31,500 40,600 49,000 51,700 58,300 58,300 67,100 希望小売価格(円) Suggested retail price (¥)

ストレートシャンクタイプ

ASPVM2016R-2 ASPVM2018R-2 ASPVM2020R-2 ASPVM2020R-3 ASPVM2022R-2 ASPVM2022R-3 ASPVM2025R-3 ASPVM2025R-4 ASPVM2028R-3 ASPVM2028R-4 ASPVM2030R-3 ASPVM2030R-4 ASPVM2032R-3 ASPVM2032R-5 ASPVM2035R-3 ASPVM2035R-5 ASPVM2040R-3 ASPVM2040R-6 31,500 31,500 37,100 40,600 - 40,600 - 49,000 - 49,000 - 51,700 54,800 58,300 - 58,300 - 67,100 【注意】※1と※2(P.6)をセットで使用すると干渉がありません。     モジュラーミル及び専用シャンク、専用アーバの「工具端面」「モジュラーネジ部」にグリースなどの潤滑剤は塗布しないでください。

【Note】When※1 and※2 (p.6) are used together as a set, there is no interference.

Do not apply lubricants such as grease, etc. to the "contact faces" and "modular screws" of the "modular mill", "special shanks" and "special arbor".

希望小売価格 (円)

Suggested retail price (¥)

E(切欠部巾) ※1 ※1 ※1 ※1 ● ● ● ● ● ● ● ● ● ● ● ● 2 2 2 3 2 3 3 4 3 4 3 4 3 5 3 5 3 6 16 18 20 20 22 22 25 25 28 28 30 30 32 32 35 35 40 40 25 25 30 30 30 30 35 35 35 35 40 40 40 40 40 40 40 40 8.5 8.5 10.5 10.5 10.5 10.5 12.5 12.5 12.5 12.5 17 17 17 17 17 17 17 17 M8 M8 M10 M10 M10 M10 M12 M12 M12 M12 M16 M16 M16 M16 M16 M16 M16 M16 12.8 14.5 17.8 17.8 17.8 17.8 20.8 20.8 23 23 28.8 28.8 28.8 28.8 28.8 28.8 28.8 28.8 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 6 6 6 6 6 6 6 6 17 17 19 19 19 19 22 22 22 22 23 23 23 23 23 23 23 23 8 8 10 10 10 10 10 10 10 10 12 12 12 12 12 12 12 12 10 10 15 15 15 15 17 17 17 17 22 22 22 22 22 22 22 22 MPHW0603   ZEL MPHW06030  ZEL-MPHW0603   ZFL MPNW0603   ZEL

●印:標準在庫品です。●:Stocked Items. 無印:受注生産品です。 No Mark:Manufactured upon request only.

φDc Lf φD2 M φDb L1 L2 C E

寸 法 Size(mm)

商品コード

Item Code 在庫Stock 適用インサートInserts

刃数 No.of Flute タイプ Type Modular φ D c φ D b φ D 2 Lf C L1 3 M L2 5 Notch width

ラインナップ

Line Up

ASPVS2

R-

 は数字が入ります。

Numeric figure in a circle .

 は数字が入ります。 Numeric figure in a circle .

Modular Type

モジュラータイプ

ASPVM20

R-φDb φd φd1 φDc 3 5 Lf a b R ASPVB2050R-7 ASPVB2063R-8 ASPVB2050RM-7 ASPVB2063RM-8 82,500 88,000 82,500 88,000 希望小売価格(円) Suggested retail price (¥) ● ● ● ● 7 8 7 8 50 63 50 63 47 60 47 60 50 50 50 50 19 19 20 20 8.4 8.4 10.4 10.4 5 5 6.3 6.3 22.225 22.225 22 22 17 17 17 17 内径インチ 内径ミリ Inside diameter inch Inside diameter mm MPHW0603  ZEL MPHW06030 ZEL-MPHW0603  ZFL MPNW0603  ZEL φDc φDb Lf R a b φd φd1 寸 法 Size(mm) 商品コード

Item Code 在庫Stock 適用インサートInserts

刃数

No.of Flute

タイプ

Type

●印:標準在庫品です。●:Stocked Items. 【注意】アーバ用ねじは付属しません。【Note】Arbor screw is not included.

:一般切削・第一推奨 General cutting, First recommended :一般切削・第二推奨 General cutting, Second recommended Bore Type

ボアタイプ

ASPVB2

R

(M)-

 は数字が入ります。

Numeric figure in a circle .

 は数字が入ります。 Numeric figure in a circle .

Inserts

インサート

Parts

部品番号

P

M

K

N

S

H

MPHW060302ZEL MPHW060302ZEL-0.5 MPHW060304ZEL MPHW060304ZEL-0.5 MPHW060304ZFL MPHW060308ZEL MPHW060308ZEL-1.5 MPHW060308ZFL MPHW060320ZEL MPNW060308ZEL MPNW060320ZEL 1,270 1,270 1,270 1,270 - 1,270 1,270 - 1,270 980 980 - - - - 1,780 - 20,000 1,780 20,000 - - ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● CBN R W T h rε 寸 法Size(mm) 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 - 0.5 - 0.5 - - 1.5 - - - - 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3 3 3 3 3 3 3 3 3 3 3 0.2 0.2 0.4 0.4 0.4 0.8 0.8 0.8 2 0.8 2 Fig-1 Fig-2 Fig-1 Fig-2 Fig-1 Fig-2,4 Fig-1,3 商品コード 精度 サー メッ トコ ート ● ● J S ート ATH DLC H級 N級 MZ1000 ATH08M BH250 SD5010 BH250 SD5010 JS4060 JP4120 JM4160 SUS等 FC・FCD アルミニウム合金 チタン合金 高硬度材 JP4105 ATH08MMZ1000 JS4060 JP4120 JM4160 JP4105

●印:標準在庫品です。●:Stocked Items. 無印:受注生産品です。 No Mark:Manufactured upon request only.

A Jコ ート Fig-1 Fig-2 W R h rε T 11° R h rε T 11° Fig-3(CBN) Fig-4(CBN) 11° W R h rε T R h rε T 11° 250-141 1.1 700 104-T8 1,470 P-37 820 ASPVM20  R- ASPVS20  R- ASPVB20  R- ASPVB20  RM-Carbon steels SUS, etc. Aluminum alloy Titanium alloy Hardened steels

Item Code Tolerance Class

H N ● ● ● ● ● ● ● 2 3 4 4 5 5 6 16 20 25 30 32 35 40 100 110 120 150 150 150 170 16 20 25 32 32 32 32 14.5 18 23 28 30 31 31 30 30 40 50 50 50 50 70 80 80 100 100 100 120 MPHW0603   ZEL MPHW06030  ZEL-   MPHW0603   ZFL MPNW0603   ZEL Shank T ype 寸 法 Size(mm) φDc L φDs φD1 L1 Rs 商品コード

Item Code 在庫Stock 適用インサートInserts

刃数

No.of Flute

タイプ

Type

Straight Shank Type

AJ Coated JS Coated Cermet Coated ATH Coated DLC Coated 形状

Shape

希望小売価格(円)

Suggested retail price (¥)

タイプ Type モジュラー シャンク ボア Modular Shank Bore 部品名 Parts 適用カッタ Cutter body 形状 Shape ドライバー

Screw Driver ねじ焼き付き防止剤Screw anti-seizure agent

締付トルク Fastening torque (N・m) 希望小売価格 (円) Suggested Retail Price (¥) 希望小売価格 (円) Suggested Retail Price (¥) 希望小売価格 (円) Suggested Retail Price (¥) クランプねじ Clamp screw 5

(6)

※首部及び全長は、ユーザ様にて追加工可能です。 L3 L L1 L 2 Rs Lf M φ D s φ D 2 φ D 3 L3 L L1 L2 Rs Lf M φ D s φ D 2 φ D 3 L3 L L1 L2 Lf Rs φ D s φ D 2 M φ D 3 φ D 4 L3 L L1 L2 Rs Lf φ D s φ D 2 M φ D 3 L3 L L1 L2 Rs Lf M φ D s φ D 2 φ D 4 φ D 3 Bタイプ B Type Aタイプ A Type Bタイプ B Type Aタイプ(首テーパ)

A Type (Tapered neck)

※For neck section or total length, additional machining to user specifications is possible.

θn θκ BT30 L3 Lf 22 L4 L1 48.4 L M φ D 2 φ46 φ D s φ D 3 θn BT40 L3 Lf 27 L4 L1 65.4 L M φ D 2 φ63 φ D s φ D 3 θκ M θn L3 26 φ63 L L4 Lf L1 32 φ D 2 φ D s φ D 3 HSK‐A63 θκ HSK-A63-10.5-30-18 HSK-A63-10.5-70-18 HSK-A63-10.5-70-18S HSK-A63-10.5-120-18 HSK-A63-12.5-35-21 HSK-A63-12.5-65-21 HSK-A63-12.5-65-21S HSK-A63-12.5-115-21 HSK-A63-17-40-28 HSK-A63-17-60-28 HSK-A63-17-60-28S HSK-A63-17-110-28 ● ● ● ● ● ● ● ● ● 10.5 12.5 17 18 21 28 10 12 16 3° 3° 12° 3° 3° 3° 12° 3° 3° 3° 9.5° 3° 80,600 82,800 - 86,400 81,400 82,400 - 86,700 81,400 82,400 - 86,200 -10 10 10 -10 10 10 -10 10 10 30 70 70 120 35 65 65 115 40 60 60 110 60 100 100 150 70 100 100 150 80 100 100 150 20.8 25 48 30.2 24.3 27.5 48 32.7 31.8 33.9 48 39.2 φ20(19.8°) φ22(18.9°) φ20(12.1°) φ22(11.6°) φ20(12.1°) φ22(11.6°) φ20(8.2°) φ22(7.8°) φ25(15.2°) φ28(14.0°) φ25(10.8°) φ28(9.9°) φ25(10.8°) φ28(9.9°) φ25(7.3°) φ28(6.7°) φ30(11.7°) ~ φ40(8.2°) φ30(9.4°) ~ φ40(6.6°) φ30(9.4°) ~ φ40(6.6°) φ30(6.3°) ~ φ40(4.4°) 30 30 30 30 35 35 35 35 40 40 40 40 30 40 40 40 35 45 45 45 40 50 50 50 BT30-8.5-25-15 BT30-8.5-50-15 BT30-8.5-75-15 BT30-10.5-20-18 BT30-10.5-45-18 BT30-10.5-70-18 BT30-12.5-15-21 BT30-12.5-40-21 BT30-12.5-65-21 BT30-12.5-85-21 BT30-17-10-28 BT30-17-35-28 BT30-17-60-28 8.5 10.5 12.5 17 8 10 12 16 20.6° 10.6° 6.6° 29.5° 13.7° 8.1° 32.3° 17.6° 9.8° 7.2° 31° 13.5° 6.8° 30 35 35 35 40 40 40 45 45 45 45 50 50 φ16(16.7°) φ18(15.6°) φ16(11.3°) φ18(10.6°) φ16(8.5°) φ18(8°) φ20(14.6°) φ22(13.5°) φ20(9.8°) φ22(9.1°) φ20(7.4°) φ22(6.8°) φ25(11.8°) φ28(10.2°) φ25(8°) φ28(6.8°) φ25(6°) φ28(5.1°) φ25(5°) φ28(4.3°) φ30(9.1°) φ40(3.4°) φ30(6.1°) φ40(2.3°) φ30(4.6°) φ40(1.7°) 5 10 10 5 10 10 5 10 10 10 5 10 10 25 25 25 30 30 30 35 35 35 35 40 40 40 25 50 75 20 45 70 15 40 65 85 10 35 60 50 75 100 50 75 100 50 75 100 120 50 75 100 30 35 40 40 15 18 21 28 θn φDs φD3 M φD2 L3 L Lf L4 L1 適用カッタ(θCutter bodyκ) BT40-8.5-25-15 BT40-8.5-50-15 BT40-8.5-75-15 BT40-8.5-125-15 BT40-10.5-20-18 BT40-10.5-45-18 BT40-10.5-70-18 BT40-10.5-120-18 BT40-12.5-15-21 BT40-12.5-40-21 BT40-12.5-65-21 BT40-12.5-115-21 BT40-17-10-28 BT40-17-35-28 BT40-17-60-28 BT40-17-110-28 8.5 10.5 12.5 17 8 10 12 16 20.6° 10.6° 6.6° 3.7° 29.5° 13.7° 8.1° 4.4° 32.3° 17.6° 9.8° 5.2° 45°  21.8° 11.3° 5.7° 30 35 35 35 35 40 40 40 40 45 45 45 45 50 50 50 φ16(25.2°) φ18(24.2°) φ16(17.4°) φ18(16.7°) φ16(13.2°) φ18(12.7°) φ16(8.9°) φ18(8.5°) φ20(23.3°) φ22(22.3°) φ20(16°) φ22(15.3°) φ20(12.1°) φ22(11.6°) φ20(8.2°) φ22(7.8°) φ25(20.8°) φ28(19.3°) φ25(14.3°) φ28(13.1°) φ25(10.8°) φ28(9.9°) φ25(7.3°) φ28(6.7°) φ30(18.3°)~φ40(13°) φ30(12.4°)~φ40(8.7°) φ30(9.4°) ~φ40(6.6°) φ30(6.3°) ~φ40(4.4°) 5 10 10 10 5 10 10 10 5 10 10 10 5 10 10 10 25 25 25 25 30 30 30 30 35 35 35 35 40 40 40 40 25 50 75 125 20 45 70 120 15 40 65 115 10 35 60 110 50 75 100 150 50 75 100 150 50 75 100 150 50 75 100 150 30 35 40 48 15 18 21 28

Modular Mill Arbor

モジュラーミル用アーバ

■ BT30

■ BT40

■ HSK-A63

※首部は、ユーザ様にて追加工可能です。

※For neck section, additional machining to user specifications  is possible.

【Note】When using the BT30 arbor for modular mills, determine the processing conditions using the standard cutting conditions table as a general guide.If vibrations are a concern due to the processing conditions, adjust conditions by 1.reducing cutting depth (ap) or 2.reducing per-flute feed rate (fz).

無印:受注生産品です。 No Mark:Manufactured upon request only.

【注意】モジュラーミル用BT30アーバご使用の際は、標準切削条件表を目安に加工条件を決定して下さい。加工状況により振動が懸念される場合は、1.切り込み深さ(ap)を低減する 2.一刃当りの送り (fz)を低減する方法で調整下さい。

※首部は、ユーザ様にて追加工可能です。

※For neck section, additional machining to user specifications  is possible.

無印:受注生産品です。 No Mark:Manufactured upon request only.

●印:標準在庫品です。 ●:Stocked Items. 無印:受注生産品です。 No Mark:Manufactured upon request only.

【注意】クーラントパイプは付属しております。

【Note】Coolant Pipe is attached.

The Shanks for Modular Mill

モジュラーミル専用シャンク

商品コード Item Code AS16-8.5-95-15 AS20-10.5-100-20 AS25-12.5-115-35 AS32-17-110-30 ● ● ● ● 寸 法 Size (mm) 8.5 10.5 12.5 17  φD2 M8 M10 M12 M16 M φ16 φ18 φ20 φ22 φ25 φ28 φ30 φ32 φ35 φ40 A B B B 商品コード Item Code ASC16-8.5-95-30 ASC16-8.5-120-55 ASC16-8.5-140-75 ASC16-8.5-160-95 ASC16-8.5-160-30 ASC20-10.5-120-50Z ASC20-10.5-170-90Z ASC20-10.5-220-120Z ASC20-10.5-270-150Z ASC20-10.5-220-50Z ASC20-10.5-270-50Z ASC25-12.5-145-65 ASC25-12.5-215-115 ASC25-12.5-265-145 ASC25-12.5-315-195 ASC25-12.5-265-65 ASC25-12.5-315-65 ASC32-17-160-80 ASC32-17-210-110 ASC32-17-260-140 ASC32-17-310-190 ASC32-17-360-240 ASC32-17-260-80 ASC32-17-310-80 ASC32-17-360-80 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 8.5 10.5 10.5 12.5 12.5 17 17 M8 M10 M10 M12 M12 M16 M16 寸 法 Size(mm) ●印:標準在庫品です。 ●:Stocked Items. ●印:標準在庫品です。 ●:Stocked Items. ●印:標準在庫品です。 ●:Stocked Items. 120 145 165 185 185 150 200 250 300 250 300 180 250 300 350 300 350 200 250 300 350 400 300 350 400 95 120 140 160 160 120 170 220 270 220 270 145 215 265 315 265 315 160 210 260 310 360 260 310 360 41,000 44,800 47,700 50,200 50,200 48,400 54,200 59,600 75,600 59,600 75,600 55,400 64,900 75,600 97,500 75,600 97,500 84,000 85,000 101,000 137,000 173,000 101,000 137,000 173,000 25 30 30 35 35 40 40 A A A B B B B φD2 14.5 18.5 18.5 23 23 28 28 φD3 15.5 19.5 19.5 ̶ ̶ ̶ ̶ φD4 M 16 20 20 25 25 32 32 φDs L3 L 30 55 75 95 30 50 90 120 150 50 65 115 145 195 65 80 110 140 190 240 80 L2 55 80 100 120 55 80 120 150 180 80 100 150 180 230 100 120 150 180 230 280 120 L1 65 65 65 65 130 70 80 100 120 170 220 80 100 120 120 200 250 80 100 120 120 120 180 230 280 Rs Lf L3 120 130 150 150 L 95 100 115 110 Lf 25 30 35 40 L2 15 20 35 30 L1 40 50 70 70 Rs 80 80 80 80 φD3 14.5 18 23 28 φDs 16 20 25 32 φD4 15.5 ̶ ̶ ̶ 商品コード Item Code AS42-17-360-90寸 法 Size (mm) 17 φD2 M16 M φ30 φ32 φ35 φ40 L L3 Lf L2 L1 400 360 40 90 67 Rs 270 φD3 28 φDs 42 【注意】①※2と※1(P4)をセットで使用すると干渉がありません。 ②市販のミ-リングチャック、焼ばめホルダーにて使用できます。 ③〈φ40〉寸法は、突き出し長さ200以下を目安にご使用下さい。

①When※2 and※1 (P4) are used together as a set, there is no interference.

②Commercial milling chucks or shrink-fit holders can be used.

③For the Ø40 size, it is recommended that the protrusion length be 200mm or less. 【Note】

【注意】市販のミ-リングチャックにて使用できます。 【Note】Commercial milling chucks can be used.

【注意】市販のミ-リングチャックにて使用できます。

■ 鋼シャンク

Steel Shank ※2 ※2 ※2 ※2 ※2 ※2 ※2 ※2 φ16 φ18 φ20 φ22 φ20 φ22 φ25 φ28 φ25 φ28 φ30 φ32 〈φ40〉 φ30 φ32 φ35 〈φ40〉 在庫

Stock タイプType 適用カッタCutter body 備考Note

希望小売価格(円) Suggested retail price (¥) 在庫 Stock 在庫 Stock 適用カッタ Cutter body 備考Note

希望小売価格(円)

Suggested retail price (¥) 適用カッタ

Cutter body 備考Note タイプ Type 希望小売価格(円) Suggested retail price (¥) 24,000 27,000 30,200 36,200 69,000

■ 超硬シャンク

Carbide Shank

■ 鋼シャンク

Steel Shank

【Note】Commercial milling chucks can be used.

ラインナップ

Line Up

エアー穴付 With Air hole エアー穴付 With Air hole エアー穴付 With Air hole

ヘッド交換式工具用ア-バ(BT,HSK)は、工具突出

し長さを最短に出来るシステムですので、工具の振

動を抑制できます。

Reduce the chattering vibration by BT, HSK arbor due to the reduction in the “actual” overhang.

カッタ Cutter : ASPVM2020R‐3 ア-バ Arbor : BT30‐10.5‐20‐18   カッタ Cutter : ASPVS2020R‐3 ア-バ Arbor : 市販ミ-リングチャック (BT30タイプ)

Commercial milling chuck (BT30 type) 130mm

100mm 72mm 22mm

ア-バ(BT,HSK)の特長

Arbor (BT,HSK) Features

!

ポイント!

Point

(例)突出し長さの比較…最短の組合せ Example : Overhang and Application Area

商品コード Item Code 寸 法 Size(mm) 在庫 Stock 備考Note θn φDs φD3 M φD2 L3 L Lf L4 L1 適用カッタ(θCutter bodyκ) 商品コード Item Code 寸 法 Size(mm) 在庫 Stock 備考Note θn φDs φD3 M φD2 L3 L Lf L4 L1 適用カッタ(θκ) Cutter body 商品コード Item Code 寸 法 Size(mm) 在庫 Stock 備考Note 希望小売価格(円) Suggested retail price (¥) エアー穴付 With Air hole エアー穴付 With Air hole エアー穴付 With Air hole 6

(7)

※首部及び全長は、ユーザ様にて追加工可能です。 L3 L L1 L 2 Rs Lf M φ D s φ D 2 φ D 3 L3 L L1 L2 Rs Lf M φ D s φ D 2 φ D 3 L3 L L1 L2 Lf Rs φ D s φ D 2 M φ D 3 φ D 4 L3 L L1 L2 Rs Lf φ D s φ D 2 M φ D 3 L3 L L1 L2 Rs Lf M φ D s φ D 2 φ D 4 φ D 3 Bタイプ B Type Aタイプ A Type Bタイプ B Type Aタイプ(首テーパ)

A Type (Tapered neck)

※For neck section or total length, additional machining to user specifications is possible.

θn θκ BT30 L3 Lf 22 L4 L1 48.4 L M φ D 2 φ46 φ D s φ D 3 θn BT40 L3 Lf 27 L4 L1 65.4 L M φ D 2 φ63 φ D s φ D 3 θκ M θn L3 26 φ63 L L4 Lf L1 32 φ D 2 φ D s φ D 3 HSK‐A63 θκ HSK-A63-10.5-30-18 HSK-A63-10.5-70-18 HSK-A63-10.5-70-18S HSK-A63-10.5-120-18 HSK-A63-12.5-35-21 HSK-A63-12.5-65-21 HSK-A63-12.5-65-21S HSK-A63-12.5-115-21 HSK-A63-17-40-28 HSK-A63-17-60-28 HSK-A63-17-60-28S HSK-A63-17-110-28 ● ● ● ● ● ● ● ● ● 10.5 12.5 17 18 21 28 10 12 16 3° 3° 12° 3° 3° 3° 12° 3° 3° 3° 9.5° 3° 80,600 82,800 - 86,400 81,400 82,400 - 86,700 81,400 82,400 - 86,200 -10 10 10 -10 10 10 -10 10 10 30 70 70 120 35 65 65 115 40 60 60 110 60 100 100 150 70 100 100 150 80 100 100 150 20.8 25 48 30.2 24.3 27.5 48 32.7 31.8 33.9 48 39.2 φ20(19.8°) φ22(18.9°) φ20(12.1°) φ22(11.6°) φ20(12.1°) φ22(11.6°) φ20(8.2°) φ22(7.8°) φ25(15.2°) φ28(14.0°) φ25(10.8°) φ28(9.9°) φ25(10.8°) φ28(9.9°) φ25(7.3°) φ28(6.7°) φ30(11.7°) ~ φ40(8.2°) φ30(9.4°) ~ φ40(6.6°) φ30(9.4°) ~ φ40(6.6°) φ30(6.3°) ~ φ40(4.4°) 30 30 30 30 35 35 35 35 40 40 40 40 30 40 40 40 35 45 45 45 40 50 50 50 BT30-8.5-25-15 BT30-8.5-50-15 BT30-8.5-75-15 BT30-10.5-20-18 BT30-10.5-45-18 BT30-10.5-70-18 BT30-12.5-15-21 BT30-12.5-40-21 BT30-12.5-65-21 BT30-12.5-85-21 BT30-17-10-28 BT30-17-35-28 BT30-17-60-28 8.5 10.5 12.5 17 8 10 12 16 20.6° 10.6° 6.6° 29.5° 13.7° 8.1° 32.3° 17.6° 9.8° 7.2° 31° 13.5° 6.8° 30 35 35 35 40 40 40 45 45 45 45 50 50 φ16(16.7°) φ18(15.6°) φ16(11.3°) φ18(10.6°) φ16(8.5°) φ18(8°) φ20(14.6°) φ22(13.5°) φ20(9.8°) φ22(9.1°) φ20(7.4°) φ22(6.8°) φ25(11.8°) φ28(10.2°) φ25(8°) φ28(6.8°) φ25(6°) φ28(5.1°) φ25(5°) φ28(4.3°) φ30(9.1°) φ40(3.4°) φ30(6.1°) φ40(2.3°) φ30(4.6°) φ40(1.7°) 5 10 10 5 10 10 5 10 10 10 5 10 10 25 25 25 30 30 30 35 35 35 35 40 40 40 25 50 75 20 45 70 15 40 65 85 10 35 60 50 75 100 50 75 100 50 75 100 120 50 75 100 30 35 40 40 15 18 21 28 θn φDs φD3 M φD2 L3 L Lf L4 L1 適用カッタ(θCutter bodyκ) BT40-8.5-25-15 BT40-8.5-50-15 BT40-8.5-75-15 BT40-8.5-125-15 BT40-10.5-20-18 BT40-10.5-45-18 BT40-10.5-70-18 BT40-10.5-120-18 BT40-12.5-15-21 BT40-12.5-40-21 BT40-12.5-65-21 BT40-12.5-115-21 BT40-17-10-28 BT40-17-35-28 BT40-17-60-28 BT40-17-110-28 8.5 10.5 12.5 17 8 10 12 16 20.6° 10.6° 6.6° 3.7° 29.5° 13.7° 8.1° 4.4° 32.3° 17.6° 9.8° 5.2° 45°  21.8° 11.3° 5.7° 30 35 35 35 35 40 40 40 40 45 45 45 45 50 50 50 φ16(25.2°) φ18(24.2°) φ16(17.4°) φ18(16.7°) φ16(13.2°) φ18(12.7°) φ16(8.9°) φ18(8.5°) φ20(23.3°) φ22(22.3°) φ20(16°) φ22(15.3°) φ20(12.1°) φ22(11.6°) φ20(8.2°) φ22(7.8°) φ25(20.8°) φ28(19.3°) φ25(14.3°) φ28(13.1°) φ25(10.8°) φ28(9.9°) φ25(7.3°) φ28(6.7°) φ30(18.3°)~φ40(13°) φ30(12.4°)~φ40(8.7°) φ30(9.4°) ~φ40(6.6°) φ30(6.3°) ~φ40(4.4°) 5 10 10 10 5 10 10 10 5 10 10 10 5 10 10 10 25 25 25 25 30 30 30 30 35 35 35 35 40 40 40 40 25 50 75 125 20 45 70 120 15 40 65 115 10 35 60 110 50 75 100 150 50 75 100 150 50 75 100 150 50 75 100 150 30 35 40 48 15 18 21 28

Modular Mill Arbor

モジュラーミル用アーバ

■ BT30

■ BT40

■ HSK-A63

※首部は、ユーザ様にて追加工可能です。

※For neck section, additional machining to user specifications  is possible.

【Note】When using the BT30 arbor for modular mills, determine the processing conditions using the standard cutting conditions table as a general guide.If vibrations are a concern due to the processing conditions, adjust conditions by 1.reducing cutting depth (ap) or 2.reducing per-flute feed rate (fz).

無印:受注生産品です。 No Mark:Manufactured upon request only.

【注意】モジュラーミル用BT30アーバご使用の際は、標準切削条件表を目安に加工条件を決定して下さい。加工状況により振動が懸念される場合は、1.切り込み深さ(ap)を低減する 2.一刃当りの送り (fz)を低減する方法で調整下さい。

※首部は、ユーザ様にて追加工可能です。

※For neck section, additional machining to user specifications  is possible.

無印:受注生産品です。 No Mark:Manufactured upon request only.

●印:標準在庫品です。 ●:Stocked Items. 無印:受注生産品です。 No Mark:Manufactured upon request only.

【注意】クーラントパイプは付属しております。

【Note】Coolant Pipe is attached.

The Shanks for Modular Mill

モジュラーミル専用シャンク

商品コード Item Code AS16-8.5-95-15 AS20-10.5-100-20 AS25-12.5-115-35 AS32-17-110-30 ● ● ● ● 寸 法 Size (mm) 8.5 10.5 12.5 17  φD2 M8 M10 M12 M16 M φ16 φ18 φ20 φ22 φ25 φ28 φ30 φ32 φ35 φ40 A B B B 商品コード Item Code ASC16-8.5-95-30 ASC16-8.5-120-55 ASC16-8.5-140-75 ASC16-8.5-160-95 ASC16-8.5-160-30 ASC20-10.5-120-50Z ASC20-10.5-170-90Z ASC20-10.5-220-120Z ASC20-10.5-270-150Z ASC20-10.5-220-50Z ASC20-10.5-270-50Z ASC25-12.5-145-65 ASC25-12.5-215-115 ASC25-12.5-265-145 ASC25-12.5-315-195 ASC25-12.5-265-65 ASC25-12.5-315-65 ASC32-17-160-80 ASC32-17-210-110 ASC32-17-260-140 ASC32-17-310-190 ASC32-17-360-240 ASC32-17-260-80 ASC32-17-310-80 ASC32-17-360-80 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 8.5 10.5 10.5 12.5 12.5 17 17 M8 M10 M10 M12 M12 M16 M16 寸 法 Size(mm) ●印:標準在庫品です。 ●:Stocked Items. ●印:標準在庫品です。 ●:Stocked Items. ●印:標準在庫品です。 ●:Stocked Items. 120 145 165 185 185 150 200 250 300 250 300 180 250 300 350 300 350 200 250 300 350 400 300 350 400 95 120 140 160 160 120 170 220 270 220 270 145 215 265 315 265 315 160 210 260 310 360 260 310 360 41,000 44,800 47,700 50,200 50,200 48,400 54,200 59,600 75,600 59,600 75,600 55,400 64,900 75,600 97,500 75,600 97,500 84,000 85,000 101,000 137,000 173,000 101,000 137,000 173,000 25 30 30 35 35 40 40 A A A B B B B φD2 14.5 18.5 18.5 23 23 28 28 φD3 15.5 19.5 19.5 ̶ ̶ ̶ ̶ φD4 M 16 20 20 25 25 32 32 φDs L3 L 30 55 75 95 30 50 90 120 150 50 65 115 145 195 65 80 110 140 190 240 80 L2 55 80 100 120 55 80 120 150 180 80 100 150 180 230 100 120 150 180 230 280 120 L1 65 65 65 65 130 70 80 100 120 170 220 80 100 120 120 200 250 80 100 120 120 120 180 230 280 Rs Lf L3 120 130 150 150 L 95 100 115 110 Lf 25 30 35 40 L2 15 20 35 30 L1 40 50 70 70 Rs 80 80 80 80 φD3 14.5 18 23 28 φDs 16 20 25 32 φD4 15.5 ̶ ̶ ̶ 商品コード Item Code AS42-17-360-90寸 法 Size (mm) 17 φD2 M16 M φ30 φ32 φ35 φ40 L L3 Lf L2 L1 400 360 40 90 67 Rs 270 φD3 28 φDs 42 【注意】①※2と※1(P4)をセットで使用すると干渉がありません。 ②市販のミ-リングチャック、焼ばめホルダーにて使用できます。 ③〈φ40〉寸法は、突き出し長さ200以下を目安にご使用下さい。

①When※2 and※1 (P4) are used together as a set, there is no interference.

②Commercial milling chucks or shrink-fit holders can be used.

③For the Ø40 size, it is recommended that the protrusion length be 200mm or less. 【Note】

【注意】市販のミ-リングチャックにて使用できます。 【Note】Commercial milling chucks can be used.

【注意】市販のミ-リングチャックにて使用できます。

■ 鋼シャンク

Steel Shank ※2 ※2 ※2 ※2 ※2 ※2 ※2 ※2 φ16 φ18 φ20 φ22 φ20 φ22 φ25 φ28 φ25 φ28 φ30 φ32 〈φ40〉 φ30 φ32 φ35 〈φ40〉 在庫

Stock タイプType 適用カッタCutter body 備考Note

希望小売価格(円) Suggested retail price (¥) 在庫 Stock 在庫 Stock 適用カッタ Cutter body 備考Note

希望小売価格(円)

Suggested retail price (¥) 適用カッタ

Cutter body 備考Note タイプ Type 希望小売価格(円) Suggested retail price (¥) 24,000 27,000 30,200 36,200 69,000

■ 超硬シャンク

Carbide Shank

■ 鋼シャンク

Steel Shank

【Note】Commercial milling chucks can be used.

ラインナップ

Line Up

エアー穴付 With Air hole エアー穴付 With Air hole エアー穴付 With Air hole

ヘッド交換式工具用ア-バ(BT,HSK)は、工具突出

し長さを最短に出来るシステムですので、工具の振

動を抑制できます。

Reduce the chattering vibration by BT, HSK arbor due to the reduction in the “actual” overhang.

カッタ Cutter : ASPVM2020R‐3 ア-バ Arbor : BT30‐10.5‐20‐18   カッタ Cutter : ASPVS2020R‐3 ア-バ Arbor : 市販ミ-リングチャック (BT30タイプ)

Commercial milling chuck (BT30 type) 130mm

100mm 72mm 22mm

ア-バ(BT,HSK)の特長

Arbor (BT,HSK) Features

!

ポイント!

Point

(例)突出し長さの比較…最短の組合せ Example : Overhang and Application Area

商品コード Item Code 寸 法 Size(mm) 在庫 Stock 備考Note θn φDs φD3 M φD2 L3 L Lf L4 L1 適用カッタ(θCutter bodyκ) 商品コード Item Code 寸 法 Size(mm) 在庫 Stock 備考Note θn φDs φD3 M φD2 L3 L Lf L4 L1 適用カッタ(θκ) Cutter body 商品コード Item Code 寸 法 Size(mm) 在庫 Stock 備考Note 希望小売価格(円) Suggested retail price (¥) エアー穴付 With Air hole エアー穴付 With Air hole エアー穴付 With Air hole 7

参照

関連したドキュメント

仕上げるのか,適材適所の分担とスケジューリング

More precisely, suppose that we want to solve a certain optimization problem, for example, minimization of a convex function under constraints (for an approach which considers

Abstract: A new, efficient dc-dc converter is formed by combining buck and boost stages and controlling the switches to provide a pass-through zone such that when the value of

In function of the current operating mode, edge on WU leads to an interrupt request (Start−up, Normal, Standby and Flash modes) or reset (Sleep mode).. More details on the

ドリル刃径 ø18.5 〜 55mm 切削油圧は 1.0MPa 以上を推奨 ドリル刃径 ø13 〜 18mm. 切削油圧は

• View reference designs, design notes, and other material supporting the design of highly efficient power supplies

私たちは上記のようなニーズを受け、平成 23 年に京都で摂食障害者を支援する NPO 団 体「 SEED

The output voltage is fed back through an external resistor voltage divider to the FB input pin and compared with the reference voltage, then the voltage difference is amplified
