のタイミング／同期システムで要求される、高い信頼性を実現 します。 ■ 放送局のタイミング・アプリケーションで使用される、2台 のテクトロニクス・マスタ・シンク／マスタ・クロック・リ ファレンス・ゼネレータ（SPG8000型） ■ 最新のポストプロダクションのタイミング・アプリケー ションで使用される、2台のテクトロニクス・テスト信号ゼ ネレータ（TG8000型）
機器の構成
ECO8000型は、BNCチャンネルとLTCチャンネルを最大9 通りにユーザ設定することができます。それぞれのチャンネル は、現用、バックアップの入力、出力で構成されます。 ベース構成は、3つの50MHz高速電子スイッチ・チャンネル（オ プションでさらに6つの50MHz高速電子スイッチ、または 3GHzリレー・スイッチ・チャンネル、3チャンネルごとのグルー プ）と、オプションの4つのLTCチャンネルです。 50MHz高速電子スイッチ・チャンネルは、ブラック・バースト、 HD3値シンク、AES/DARS、ワード・クロック信号をサポー ト し ま す。3GHzリ レ ー・ ス イ ッ チ・ チ ャ ン ネ ル は、SD/ HD/3G-SDI信号とほとんどのアナログ・リファレンス信号を サポートします。 9チャンネル以上のBNCが必要なアプリケーションでは、2台 のECO8000型を組み合せてシステム構成でき、実質的に2倍 のチャンネル数（最大18のBNCチャンネルと8つのLTCチャン ネル）が利用できます。チャンネルの設定
チャンネルは、前面パネルまたはECO8000型のWebユーザ・ インタフェースから設定できます。信号振幅の異常検出レベル は、チャンネル設定で設定します。検出はチャンネルごとに無 効にできるため、設備運用では重要でない信号異常の場合は、 バックアップ・ユニットに切り替わらないようにできます。特長
■ アナログ・ブラック・バースト、HD 3値シンク、AES/ DARS、ワード・クロック、LTC、SD/HD/3G-SDI信号な ど、最新の放送局、制作、ポストプロダクション環境で必要 な、すべてのタイミング／同期信号の切替え ■ さまざまなアプリケーションに対応できる、スケーラブルな アーキテクチャ ■ 高速の電子スイッチ機能によるほとんどグリッチのないシン ク・ソース切替により、運用障害を最小限に抑える ■ 自動およびマニュアルによるチェンジオーバ・モード ■ チャンネルごと、および電源状態を示す前面パネルのLED障 害インジケータ ■ 二重のホットスワップ電源により、連続的なリファレンス信 号が可能 ■ ウ ェ ブ ベ ー ス の イ ン タ フ ェ ー ス に よ る リ モ ー ト 設 定 と SNMPによるステータス／アラート情報により、管理が容易アプリケーション
■ 放送局、スタジオ、モバイル、ポストプロダクション向けの シンク・ゼネレータ、タイム・リファレンス・システム ■ 配信システム・アーキテクチャ向けのマスタまたはスレーブ （GENロック）動作 ECO8000型は、最新のマスタ・シンク・アプリケーション、 シンク・タイミング・アプリケーションに必要な構成と機能を 備えた、非常に汎用性の高い自動シンク／信号チェンジオーバ・ ユニットです。優れた信頼性、安定度、可用性を提供し、HD/ SD、3G-SDI信号環境用に広帯域入力チェンジオーバ機能も オプションで用意されています。 ECO8000型は、以下の信号ゼネレータと組み合わせること で優れたシンク・ゼネレータ・システムが構築でき、放送設備自動チェンジオーバ・ユニット
ECO8000型

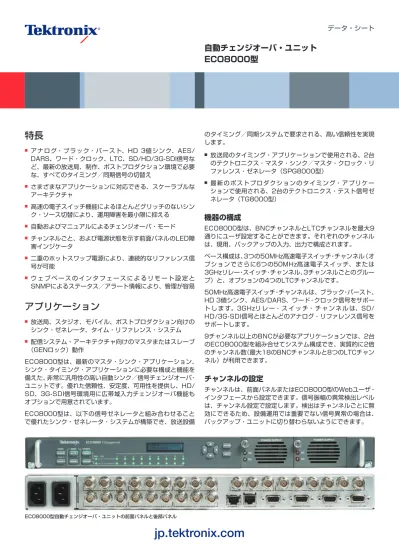

ECO8000型自動チェンジオーバ・ユニットの前面パネルと後部パネルチェンジオーバ・スイッチング
スイッチオンフォールト・モードでは、ECO8000型は現用 の任意の入力に障害が発生すると、自動的にバックアップ・シン ク・ソースに切り替えます。しかし、両方のシンク・ソースで 想定外のイベントが発生した場合は、2つのソースは切り替わ りません。必要な場合は、マニュアルのシンク・ソース選択で この機能を上書きすることができます。マニュアル・ソース選 択により、チェンジオーバ機能の定期テストを実行することも できます。 50MHz高速電子スイッチ・チャンネル すべての50MHz高速電子スイッチ・チャンネルに標準装備さ れている高速電子スイッチ機能は、チェンジオーバ・スイッチン グ速度を大幅に改善しており、現用とバックアップの入力切替 におけるリファレンス・シンク信号のショックを最小限に抑え ることができます。高速電子スイッチ・チャンネルはラッチ・ リレーによるバックアップがあり、電源喪失時の選択された信 号経路を維持します。 3GHzリレー・スイッチ・チャンネル（オプション） オプションの3GHzリレー・スイッチ・チャンネルはSD/ HD/3G-SDI信号に最適ですが、ほとんどのリファレンス信号 にも利用できます。このチャンネルは広帯域ラッチ・リレーを 利用しており、電源喪失における選択された信号経路を確保し ます。 また、このチャンネルには当社特許のRelay Check機能＊1が 備わっています。この機能がオンになっていると、ECO8000 型はすべてのチェンジオーバ・スイッチがこれらのチャンネル のリレー接触の状態を確認するたびに、それぞれの3GHzリ レー・スイッチ・チャンネルの信号レベルを自動的にチェック します。リレーの接点が酸化などによって非導通コーティング が形成されている場合、ECO8000型はリレーを急速に20回 動作させて非導通コーティングの被膜を取り除き、リレー接点 を復活させます（リレーのセルフクリーニング）。 LTCチャンネル（オプション） オ プ シ ョ ン のLTCチ ャ ン ネ ル 接 続 は、 テ ク ト ロ ニ ク ス の SPG8000型、TG8000型*2ゼネレータとピン互換性があり、 標準の15ピンD-SUBケーブルで接続できます。このケーブル でGPI接続もできるため、SPG8000型においてGENロック などの特定のエラー条件でチェンジオーバをトリガすることも できます。 ＊1 3GHzリレー・スイッチ・チャンネルのRelayCheck機能は、接続（終端）されているチャンネ ルのみで有効です。 ＊2 TG8000型でLTC出力をサポートするためには、GPS7型モジュールを装備している必要があ ります。前面パネル
LCDディスプレイが装備された前面パネルでは、ソースの選 択、動作モード、障害インジケータのリセット、前面パネル操 作の無効化などが操作できます。LEDによる障害インジケータ はチャンネルごとに用意されており、電源の状態も示します。 ECO8000型をEthernetのネットワークに接続すると、これ らの機能は、同じネットワークに接続したPCのWebブラウザ で実行することができます。バックアップ電源（オプション）
オプションのホットスワップ、バックアップ電源システム（Opt. DPW）を装備することにより、電源ユニット故障によるシン ク損失のリスクを事実上回避することができ、運用の途絶を最 小限に抑えることができます。ECO8000型、ECO8020型 の独自の機能として、バックアップ電源を定期的にテストして、 電源の性能を検証します。テストで問題が検出されると、LED によって表示され、バックアップ電源を交換するよう、エラー・ メッセージが表示されます。 どの電源モジュールにも、AC、DCのLEDインジケータがあり ます。電源喪失後の10分間、LEDは点灯します。この間に、 電源またはAC電源の障害をすばやくトラブルシュートするこ とができます。アラーム／ステータス・レポート
アラームとステータス情報は、SNMP、GPI、Eメールによる 通知、ECO8000 Webユーザ・インタフェースでレポートで きます。性能
入出力 リターン・ロス（代表値） － ベースおよびOpt.REFの50MHz高速電子スイッチ・チャンネル： 35dB（300kHz～6MHz） 25dB（6～30MHz） Opt.HREFの3GHzリレー・スイッチ・チャンネル： 40dB（300kHz～6MHz） 30dB（6～30MHz） 15dB（30MHz～1.5GHz） 10dB（1.5～3GHz） インサーション・ロス － ベースおよびOpt.REFの50MHz高速電子スイッチ・チャンネル： ±0.2dB未満（DC～10MHz） －1dB未満（DC～50MHz、代表値） Opt.HREFの3GHzリレー・スイッチ・チャンネル： －0.1dB未満（DC～10MHz） －3dB未満（DC～3GHz、代表値） 約5mのBelden1694ケーブルと等価 最大スイッチング電圧 － ベースおよびOpt.REFの50MHz高速電子スイッチ・チャンネル： －3～＋5V Opt.HREFの3GHzリレー・スイッチ・チャンネル： ±2.5Vピーク、1.5Vrms オプションのLTCチャンネル： ±5V最大スイッチング電流（Opt. HREF） － 100mA
クロストーク（選択されていない入力～出力、またはチャンネル間） ベースおよびOpt.REFの50MHz高速電子スイッチ・チャンネル： －60dB未満（300kHz～6MHz） －40dB未満（6～50MHz） Opt.HREFの3GHzリレー・スイッチ・チャンネル： －48dB未満（DC～1.5GHz） －40dB未満（1.5～3GHz） リレー・スイッチの中断時間（Opt. HREFのみ） － スイッチが切替り、 安定するまでの時間。0.5～2ms（代表値） チャンネル・スイッチのセトリング時間（ベースおよびOpt. REFのみ、 同じ信号を両方の入力に） － チャンネルが切替り、安定するまでの時間。 2値、3値シンク： 4nsのグリッチ、その後、最終値の90%まで125ns（代表値） AES、1Vワード・クロック： 4nsのグリッチ、その後、最終値の90%まで250ns（代表値） 5Vワード・クロック： 25nsのグリッチ、その後、最終値の90%まで500ns（代表値） プリセットのスレッショルド信号タイプ － ベースおよびOpt.REFの50MHz高速電子スイッチ・チャンネル： NTSC、PAL、3値レベル、AES、1Vワード・クロック、5vワード・ クロック、カスタム Opt.HREFの3GHzリレー・スイッチ・チャンネル： NTSC、PAL、3値レベル、AES、1Vワード・クロック、SD-SDI、 HD-SDI、3G-SDI、カスタム プリセット・スレッショルドによる障害検出の信号レベル・レンジ － 選択した信号タイプの公称値の－2～－4dB LTCチャンネル － LTCスレッショルド・プリセット： 0.5～5Vp-p、0.5Vステップ。差動またはシングルエンド LTC負荷レンジ： 600Ω～オープン回路 クロストーク： －60dB未満、LTC信号 スイッチングによる中断： 1ms未満（代表値） 電源 電圧：100～240VAC 周波数：50/60Hz 消費電力：50VA（最大） 環境条件 温度 － 動作時：0～＋50℃、IEC1010-1準拠 非動作時：－20～＋60℃ 高度 － 動作時：3,000mまで、IEC1010-1に準拠 規制 EMC － ECCouncilDirective2004/108/EC 安全性 － UL61010-1、CAN/CSA-C22.2No.61010-1に適合 EN61010-1、IEC61010-1に準拠 寸法／質量 寸法 mm 高さ 43.7 幅 483 奥行 557 質量 kg 本体 4.5
ご発注の際は以下の型名をご使用ください。
ECO8000 ECO（自動チェンジオーバ）ベース・ユニット スタンダード・アクセサリ：50MHz高速電子スイッチ・チャンネル×3（ブ ラック・バースト、HD 3値シンク、AES/DARS、ワード・クロック）、 クイック・スタート・ユーザ・マニュアル（ドキュメント番号：071-3221-xx） 製品オプション Opt 概要 DPW 2台目のホットスワップ予備（バックアップ）電源および 2本目の電源ケーブルの追加 REF*1 50MHz高速電子スイッチ・チャンネル（ブラック・バースト、 HD3値シンク、AES/DARS、ワード・クロック）×3の追加 HREF*1 3GHzリレー・スイッチ・チャンネル（3G-SDI、HD-SDI、 SD-SDI、ブラック・バースト、HD3値シンク、AES/ DARS、ワード・クロック）×3の追加 LTC LTCチャンネル×4の追加 XLR ECO8000型の15ピンD-SUBLTCOUTコネクタと、 4つのXLR(Ma)コネクタ（LTC出力）および BNCコネクタ（汎用インタフェース入出力）の変換ケーブル （1.8m） RACK ECO8000型用ラック・マウント・スライド／レール （高さ：1RU、標準の奥行） ＊1 Opt.REFとOpt.HREFは任意に組み合せられますが、追加できるモジュールの合計は2つです。 チャンネル構成の例 ご注文の内容 スロット1 （Ch 1～3） スロット2 （Ch 4～6） スロット3 （Ch 7～9） 標準 50MHzELSW チャンネル 空 空 Opt.REF 50MHzELSW チャンネル 50MHzELSW チャンネル 空 Opt.REF、REF 50MHzELSW チャンネル 50MHzELSW チャンネル 50MHzELSW チャンネル Opt.REF、HREF 50MHzELSW チャンネル 50MHzELSW チャンネル 3GHzリレー・ チャンネル Opt.HREF 50MHzELSW チャンネル 3GHzリレー・ チャンネル 空 Opt.HREF、HREF 50MHzELSW チャンネル 3GHzリレー・ チャンネル 3GHzリレー・ チャンネル サービス・オプション Opt. 概要 C3 3年標準校正（納品後2回実施） C5 5年標準校正（納品後4回実施） D1 英文試験成績書 D3 3年試験成績書（Opt.C3と同時発注） D5 5年試験成績書（Opt.C5と同時発注） G3 3年間ゴールド・サービス・プラン G5 5年間ゴールド・サービス・プラン R3 3年保証期間 R5 5年保証期間 ECO800UP ECO8000型用フィールド・アップグレード・キット ECO800UPのオプション Opt. 概要 DPW 2台目のホットスワップ予備（バックアップ）電源および 2本目の電源ケーブルの追加 LTC LTCチャンネル×4の追加 （ソフトウェア・アップグレード・オプション） XLR ECO8000型の15ピンD-SUBLTCOUTコネクタと、 4つのXLR(Ma)コネクタ（LTC出力）および BNCコネクタ（汎用インタフェース入出力）の変換ケーブル （1.8m） RACK ECO8000型用ラック・マウント・スライド／レール （高さ：1RU、標準の奥行） IF アップグレードのインストレーション・サービス IFC サービスによるインストレーションと校正Opt. XLR：変換ケーブル Opt. DPW：バックアップ電源
