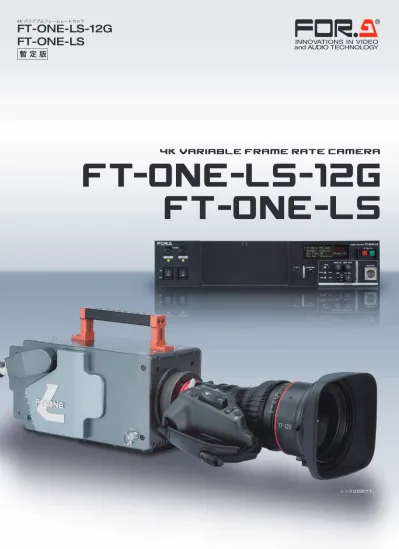

レンズは別売です。
FT-ONE-LS-12G
FT-ONE-LS
4K Variable Frame Rate Camera
スポーツ中継現場での実用性を追求した4K高速度カメラ。
新たに12G-SDI出力、ビデオサーバへの常時出力に対応。
求められる運用性と高画質をバランス良く実現。
4K 解像度の高速度カメラとしてご好評いただいたFT-ONE-Sの後継モデル。
暗部撮影を強化し、2/3"バヨネットマウントレンズを使用しても美しい
映像を撮影することが可能になりました。
さらに、フリッカー補正機能*
1も追加し、体育館やドームなどの
屋内撮影やナイターの撮影にも適した、高い汎用性をもつ
高速度カメラとして生まれ変わりました。
カメラヘッド部 (撮像部 ) とベースステーション
(本体ユニット) が分離しているため、
スーパースロー映像の再生中に
カメラヘッドの電源をオフ
にしての移動も可能です。
*１ オプション カメラヘッドスーパースロー映像とライブ映像の同時出力
高速度撮影専用カメラにとどまらず、中継時の多彩なワークフローに対応
します。
スーパースロー映像を再生中にカメラヘッドを移動
スーパースロー映像の再生中にも、カメラへッドは電源をオフにして持ち運
びができるため、ゴルフ中継など移動を伴う撮影に最適です。カメラヘッド
とベースステーションは光カメラケーブル1本で接続可能*
2で、最長 2 km
まで延長できます。収録映像はSSDカートリッジに記録できます。SSDカート
リッジはベースステーションに2個（最大4 TB）まで搭載可能です。
*2 ケーブルを1km以上延長して使用する時は、外部電源が必要となる場合があります。 光カメラ ケーブルで 接続最長2km
ベースステーションメモリ分割機能
内部メモリは1つの保存領域として利用する以外に、録画領域を分割する
ことで同時録画／再生にも対応します。領域は2～16まで分割が可能です。
連続撮影時は、撮影した映像を残したまま次の撮影を開始します。また、
映像を再生しながら、別の領域に新しいシーンを録画可能です。
多彩なトリガー入力
FT-ONE-LSは電源投入時から映像を常時上書き録画しており、トリガー
を押した時点でメモリ内に保存します。高速撮影に欠かせないトリガーは、
撮影に応じて最適な設定が可能です。スタート、センター、エンドから
選択、または記録開始のタイミングを自由に設定できます。再生時には
再生開始位置を設定し、必要な箇所だけを再生可能です (プリロール機能)。
24軸色補正機能
ビデオ出力部には、一般的なR/G/Bの3原色による色補正の枠を超えて24 軸カラーコレクション
機能を搭載。24 軸それぞれで色相と彩度の調整が可能なため、ある特定の色だけを調整することが
できます。中継現場でのシーンの色合わせや、異なるカメラで撮影した映像間での色味の調整が
容易です。また、本機の指定するカラー設定 *
4、またはお客様ご使用のカラー設定の取り込みが
可能です。
3種類のインターカムを接続可能
ライブ中継には欠かせないインターカム。ライブ中継のワークフローに
合わせてD-sub、XLRのコネクタを搭載。4 Wire、2 Wire、Clear-Com
®に対応します。
*4 詳しくは販売代理店へお問い合わせください。 2分割 (1領域あたりの撮影可能時間：9.8秒*3) 4分割 (1領域あたりの撮影可能時間：4.9秒*3) 8分割 (1領域あたりの撮影可能時間：2.4秒*3) 16分割 (1領域あたりの撮影可能時間：1.2秒*3) *3 500コマ／ 秒の撮影速度で記録した場合の撮影可能時間 1 2 1 1 2 3 4 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 分割なし (1領域あたりの撮影可能時間：19.6秒*3) ・ 撮影時は常時録画 記録範囲 トリガーを押した時点 スタートトリガー 再生範囲 記録範囲 再生開始位置 (プリロール) センタートリガー エンドトリガーFT-ONE-LS-12G
■ 12G-SDI出力に対応
■ 4K 500fps、HD 1200fpsの録画が可能
■ 専用ビデオサーバに接続することで4K 8 倍速、または10 倍速での常時録画が可能
■ EVSスポーツリプレイサーバに接続することで4K 3 倍速、HD 6 倍速での常時録画が可能
FT-ONE-LS
■ 4K 500fps、HD 1200fpsの録画が可能
■ EVSスポーツリプレイサーバに接続することで4K 2倍速、HD 6 倍速での常時録画が可能
カメラヘッド ベースステーション
スポーツ
リプレイ
サーバ
メモリ容量を気にせずに
スーパースロー撮影が可能
EVSスポーツリプレイサーバとの連携により
4K 3倍速 (FT-ONE-LS-12G) /4K 2倍速 (FT-ONS-LS)、
HD 6倍速での長時間録画を実現
FT-ONE-LSにスポーツリプレイサーバを接続することで、
高速度撮影の映像を長時間録画できます。また、サーバに
保存された映像はいつでもリプレイが可能です。
B4レンズを使った撮影でも美しい映像を実現
暗部撮影時に発生するノイズの大幅な低減を実現したことで、2/3"
バヨネットマウントレンズを使用した撮影時に、ゲインアップした
ときも高い映像品質を維持します。
編集素材としての基準を満たす、高フレームレートでの出力
4K 映像で最大500 fps、HD 映像で最大1200 fpsに対応。
ライブ中継だけでなく、編集用としても活用できる素材を提供します。
フリッカー補正機能 (オプション)
高速度撮影時に照明が原因で起こるちらつきをリアルタイムに
補正。体育館やドーム、ナイターなどのスポーツ中継時に強みを
発揮します。
LAN Hub 4K OUT(Quad Link 3G-SDI (SQD/2SI)) VF OUT/ RETURN OUT Intercom FT-ONE-LS-12G カメラヘッド ZE-ONE
FT-ONE-LS-12G
ベースステーション Intercom光カメラケーブルで接続
(最長2km)
4K ライブ映像と
同時に4K スーパー
スロー映像も出力
LIVESuper Slow
To 4K switcher/ 4K DDR 4K OUT (12G-SDI ) HD-SDI OUT (ダウンコンバート) 4K OUT (Quad Link 3G-SDI(SQD/2SI))
Extract HD video
リモートコントロールパネル FT-1RCP/FT-1RCP-J リモートコントロールユニット FT-1RUA/FT-1RUB タッチパネルPC ZE-ONE GUI HD OUT
1200
オプション
FT-ONE-LS/FT-ONE-LS-12G の内部メモリに記録されたデータをSSDカート
リッジに移動することが可能。FT-ONE2Tは1台で最大76,000フレームのデー
タを蓄積できます。容量をFT-ONE2Tの半分にした廉価版 SSDカートリッジ
（FT-ONE-1TL*）も用意。カートリッジは本体内に2台まで実装可能。ホットスワッ
プ対応のため、撮影中にSSDカートリッジを入れ替えながら使用することもで
きます。
*FT-ONE-1TL は、再生可能なフレーム周波数が低いため、リアルタイム再生
には適しません。
SSDカートリッジ
FT-ONE2T/FT-ONE-1TL
直感的なタッチパネル操作で、4K 映像の中から任意のサイズで切り出しポイン
トを設定し、HDコンテンツとして出力することができます *。
FT-ONE-LS/FT-ONE-LS-12Gと組み合わせれば、スロー再生時に複数のキー
ポイントに対して、異なるサイズ（倍率）で切り出しポイントを設定でき、ズー
ムインしながらのスロー再生など、動きのあるズーム効果を実現できます。スポー
ツ中継のリプレイなどで、今までにない表現を加えることができます。
*タッチ操作、マウス操作が可能なコントロール用 PC ソフト(Windows 7、 8
対応 )を提供します。
4K切り出しシステム
ZE-ONE
■ Windows、macOSに対応
■ SSDカートリッジと汎用 PCをUSB3.0で接続
■ 可搬性に優れ、オンサイト( 撮影現場)で即座
にSSDカートリッジのデータのバックアップが
可能
■ 色域調整や3D-LUT*の作成、PC での動画の
簡易再生にも対応
■ IDX 社製バッテリーマウントを搭載しているため、
屋外での使用も可能
カートリッジドッキングステーション
FT-1CDS
FT-ONE2T：SSDカートリッジ
リモートコントロールユニット
■ 録画／再生制御を行うダイレクトボタン、
ダイアル、フェーダと各種設定を行う
タッチパネルを搭載
■ スムーズなカメラセッティングと録画映像
の再生が可能
FT-1RUA/FT-1RUB
■ カメラパラメータコントロールを行うための専用
リモートコントロールユニット
■ アイリスやペデスタル、ゲイン調整などを専用
ボタンにアサイン、直感的でスムーズな調整
を提供
■ FT-1RUA/RUBとの併用が可能なため、VEに
よる映像調整と録画／再生オペレータの操作を
分けることが可能
リモートコントロールパネル
FT-1RCP/FT-1RCP-J
■ DNGカラーグレーディングや編集工程へ進めるための汎用ファイル
への変換が可能
■ 色域調整や撮影したカラーチェッカーから3D-LUTの作成が可能
■ 撮影した動画のプレビューも可能
フォーマットコンバータ
FT-1READ
■ 4K quad link 3G-SDI入力をHD 解像度（1080iまたは720p）として出力
■ 入力映像に対して部分拡大が可能
■ タッチパネル端末操作により、サイズおよび切り出しポイントの柔軟な設定
が可能
■ カクツキのない滑らかな拡大縮小を実現
■ FT-ONE-LS/FT-ONE-LS-12Gとの連動操作が可能
● 映像を再生しながら、複数のフレームに任意の位置／サイズの映像切り出し
設定をすることで、自由で流れるようなカメラワークをシミュレーション
● 注目ポイントへズームしながらのスロー再生など、場面演出に最適
■ エンベデッドオーディオ（16チャネル）の遅延補償回路を搭載
欧州 TVB Europe 誌
Best of IBC 2013 を
受賞（IBC 2013）
オプション
FT-ONE-LS/FT-ONE-LS-12G の内部メモリに記録されたデータをSSDカート
リッジに移動することが可能。FT-ONE2Tは1台で最大76,000フレームのデー
タを蓄積できます。容量をFT-ONE2Tの半分にした廉価版 SSDカートリッジ
（FT-ONE-1TL*）も用意。カートリッジは本体内に2台まで実装可能。ホットスワッ
プ対応のため、撮影中にSSDカートリッジを入れ替えながら使用することもで
きます。
*FT-ONE-1TL は、再生可能なフレーム周波数が低いため、リアルタイム再生
には適しません。
SSDカートリッジ
FT-ONE2T/FT-ONE-1TL
直感的なタッチパネル操作で、4K 映像の中から任意のサイズで切り出しポイン
トを設定し、HDコンテンツとして出力することができます *。
FT-ONE-LS/FT-ONE-LS-12Gと組み合わせれば、スロー再生時に複数のキー
ポイントに対して、異なるサイズ（倍率）で切り出しポイントを設定でき、ズー
ムインしながらのスロー再生など、動きのあるズーム効果を実現できます。スポー
ツ中継のリプレイなどで、今までにない表現を加えることができます。
*タッチ操作、マウス操作が可能なコントロール用 PC ソフト(Windows 7、 8
対応 )を提供します。
4K切り出しシステム
ZE-ONE
■ Windows、macOSに対応
■ SSDカートリッジと汎用 PCをUSB3.0で接続
■ 可搬性に優れ、オンサイト( 撮影現場)で即座
にSSDカートリッジのデータのバックアップが
可能
■ 色域調整や3D-LUT*の作成、PC での動画の
簡易再生にも対応
■ IDX 社製バッテリーマウントを搭載しているため、
屋外での使用も可能
カートリッジドッキングステーション
FT-1CDS
FT-ONE2T：SSDカートリッジ
リモートコントロールユニット
■ 録画／再生制御を行うダイレクトボタン、
ダイアル、フェーダと各種設定を行う
タッチパネルを搭載
■ スムーズなカメラセッティングと録画映像
の再生が可能
FT-1RUA/FT-1RUB
■ カメラパラメータコントロールを行うための専用
リモートコントロールユニット
■ アイリスやペデスタル、ゲイン調整などを専用
ボタンにアサイン、直感的でスムーズな調整
を提供
■ FT-1RUA/RUBとの併用が可能なため、VEに
よる映像調整と録画／再生オペレータの操作を
分けることが可能
リモートコントロールパネル
FT-1RCP/FT-1RCP-J
■ DNGカラーグレーディングや編集工程へ進めるための汎用ファイル
への変換が可能
■ 色域調整や撮影したカラーチェッカーから3D-LUTの作成が可能
■ 撮影した動画のプレビューも可能
フォーマットコンバータ
FT-1READ
■ 4K quad link 3G-SDI入力をHD 解像度（1080iまたは720p）として出力
■ 入力映像に対して部分拡大が可能
■ タッチパネル端末操作により、サイズおよび切り出しポイントの柔軟な設定
が可能
■ カクツキのない滑らかな拡大縮小を実現
■ FT-ONE-LS/FT-ONE-LS-12Gとの連動操作が可能
● 映像を再生しながら、複数のフレームに任意の位置／サイズの映像切り出し
設定をすることで、自由で流れるようなカメラワークをシミュレーション
● 注目ポイントへズームしながらのスロー再生など、場面演出に最適
■ エンベデッドオーディオ（16チャネル）の遅延補償回路を搭載
欧州 TVB Europe 誌
Best of IBC 2013 を
受賞（IBC 2013）
外観図
カメラヘッド (FT-ONE-LS-12G/FT-ONE-LS)
前面
左側面
右側面
裏面
前面 (FT-ONE-LS-12G/FT-ONE-LS)
裏面 (FT-ONE-LS-12G)
ベースステーション
単位 : mm LENS 26.3 152.8 25 159.5 Ｆ１ Ｆ２ Ｆ３ Ｆ４4K VARIABLE FRAME RATE CAMERA
193 39.5 53 148 180 32 105 335.5 FT-ONE-LS ＨＥＡＤＳＥＴ ＧＰＩ ＋１２Ｖ－１７ＶＤＣ ＩＮ ＤＣ ＯＵＴ ＰＯＷＥＲ ＡＬＡＲＭ ＰＯＷＥＲ ＳＴＡＮＤＢＹ ＯＰＴＩＣＡＬ ＯＰＴＩＣＡＬ１ ２ ＳＩＤＥＴＯＮＥ ＰＧＭ ＩＮＣＯＭ ＩＮＣＯＭ ＰＲＯＤＥＮＧ ＯＮ １ＰＧＭ２ ＳＴＡＮＤＢＹ ＯＦＦ PTT OFF ON MIC MIC IN VF OUT 1 2 3 4 AC100-240V 50/60Hz IN OPTICAL 2 3 4 1 2 3 4 1
LAN CH A CH B HD-SDI 1HD-SDI 2 RET1 RET2
IN1 INTERCOM IN2
INTERCOM/TALLY/PGM REF F US E PUSH BS HEAD POWER ON OFF 1 2 FUNCTION
PGM VOL SIDE TONE
HP VOL MIC ON OFF PTT PGM 2 1 PROD PRIV ENG LINE HEAD SET INTERCOM RTALLYG BASE STATION 430 480 88 FT-ONE-LS F US E PUSH LAN REF
IN1INTERCOM IN2
INTERCOM/TALLY/PGM OPTICAL AC100-240V 50/60HZ IN HD-SDI IN HD-SDI OUT RET2 RET1 2 1 12G/3G/HD-SDI OUT B4/RAW8 B3/RAW7 B2/RAW6 B1/RAW5 A4/RAW4 A3/RAW3 A2/RAW2 A1/RAW1
裏面 (FT-ONE-LS)
記載の商品名および社名はそれぞれ各社の登録商標または商標です。外観および仕様は予告なく変更することがありますのであらかじめご了承 ください。カタログと実際の製品の色は印刷の関係で多少異なる場合があります。このカタログの記載内容は 2017 年 5 月現在のものです。 1705NPB
http://www.for-a.co.jp/
ISO9001取得 ISO14001取得 (佐倉R&D) ■ 本 社 〒150-0013 東京都渋谷区恵比寿3-8-1 Phone 03-3446-3121 （代） ■ 関 西 支 店 〒530-0055 大阪市北区野崎町9-8 永楽ニッセイビル Phone 06-6366-8288 （代） ■ 札 幌 営 業 所 〒004-0015 札幌市厚別区下野幌テクノパーク2-1-16 Phone 011-898-2011 （代） ■ 東 北 営 業 所 〒980-0021 仙台市青葉区中央2-10-30 仙台明芳ビル Phone 022-268-6181 （代） ■ 東 海 営 業 所 〒460-0003 名古屋市中区錦1-20-25 広小路YMDビル Phone 052-232-2691 （代） ■ 中 国 営 業 所 〒730-0012 広島市中区上八丁堀5-2 KMビル Phone 082-224-0591 （代） ■ 九 州 営 業 所 〒810-0004 福岡市中央区渡辺通2-4-8 福岡小学館ビル Phone 092-731-0591 （代） 機器・システムの保守・メンテナンスのご連絡は下記までご連絡ください朋栄サービスセンター／03-3446-8575
■ 沖 縄 営 業 所 〒900-0015 沖縄県那覇市久茂地3-17-5 美栄橋ビル Phone 098-860-4178 （代） ■ 佐倉研究開発センター 〒285-8580 千葉県佐倉市大作2-3-3 Phone 043-498-1230 （代） ■ 札幌研究開発センター 〒004-0015 札幌市厚別区下野幌テクノパーク2-1-16 Phone 011-898-2018 （代）FOR-A Corporation of America FOR-A Corporation of Canada FOR-A Europe S.r.l. FOR-A UK Limited FOR-A Italia S.r.l. FOR-A Corporation of Korea FOR-A China Limited FOR-A Middle East-Africa Office Agiv (India) Private Limited (FOR-A India) FOR-A South East Asia Office
ご使用の際は、取扱説明書をよくお読みのうえ、正しくお使いください。水、湿気、湯気、ほこり、 油などの多い場所に設置しないでください。火災、故障、感電などの原因となることがあります。 安全に関するご注意
24時間365日対応いたします
録画フレームレート・録画時間
録画フレームレート 50 fps 60 fps 120 fps 180 fps 240 fps 300 fps 360 fps 500 fps 録画時間 196.4秒 163.6秒 81.8秒 54.5秒 40.9秒 32.7秒 27.2秒 19.6秒録画解像度は4096 × 2160 fps: frames per second
ベースステーション ビデオ入力 RET HD-SDI、BNC x 2 入力フォーマット: 1080/59.94i、1080/50i ゲンロック BB: NTSC: 0.429 V (p-p) /PAL: 0.45 V (p-p)または 3値シンク: 0.6 V (p-p)、75Ωまたはループスルー、 BNC x 1 ゲンロックモード 内部同期、外部同期 (BBまたは3値シンク) 外部インターフェース Ethernet 100BASE-TX/1000BASE-T x 1 (リモートコントロール ユニット、リモートコントロールパネル接続用)
インターカム入出力 COMMUNICATION: D-sub 25ピン (メス) x 1、ENG/PRODの2 系統、2W方式および4W方式に対応 PGM 2系統 R TALLYおよびG TALLY入力 HEAD SET: XLR 4ピン (オス) x 1 (インターカム接続用) INTERCOM IN1/IN2: XLR 3ピン (オス) x 2 (Clear-Com®製インターカム接続時) 光カメラケーブルコネクタ LEMO製またはTAJIMI製 (ご購入時に選択) 記録部 フレームレート/録画時間 下表参照 メモリ分割 1〜16分割 *1 オーディオはSDI出力にエンベッドされます。ベースステーションメモリおよびSSDカートリッジに録音はで きません。 *2 オプションのコネクタ変換ケーブルにより、一般的なコネクタへ変換できます。 ここに記載の内容は暫定仕様です (2017年5月)。内容は予告なく変更する可能性があります。あらかじめご了承ください。 カラーフィルター RGBベイヤー シャッター方式 グローバルシャッター 量子化 12-bit シャッタースピード 1/撮影速度〜1/50,000秒 フレームレート 4K時: 最大500 fps HD時: 最大1200 fps レンズマウント PLマウント トリガー方式 START、CENTER、END、任意の位置 プリロール機能：再生開始位置の変更が可能 トリガー信号入力 リモートコントロール、GPI 映像設定 ゲイン デジタル: 0 dB、6 dB、12 dB、18 dB、24 dB、30 dB、 36 dB、42 dB アナログ: 0 dB、6 dB、12 dB ホワイトバランス プリセット: 3200K、5600K、6500K、9300K セミオート ペデスタル R、G、B、MASTERによる黒レベル設定 リニアマトリックス色補正 RB、RG、GR、GB、BR、BGの補正 ガンマ γ1、γ0.45、γ0.50、HDTV、CINEMA ニー ニーポイント、ニースロープの設定 エンハンス ON/OFF、水平 (H)、垂直 (V) オーディオ入力
MIC IN*1*2 EEG.0T.305.CLL x 1 (ステレオ1系統)、平衡、
ハイインピーダンス
入力レベル: -60 dBu/-50 dBu/-40 dBu ファントム電源: +48 V/OFF Square Division (SQD) VF HD-SDI、1920 x 1080、75Ω、DIN1.0/2.3 x 1 出力フォーマット: 1080/59.94i、1080/50i 4K映像をダウンコンバートした映像またはベースステーション RET1、RET2に入力された映像 (エンベデッドオーディオなし) オーディオ出力 エンべデッドオーディオ 2チャネル (ステレオ1系統)、48 kHz、同期 外部インターフェース アイリス制御*2 EEG.2T.312.CLL マニュアル/オート インカムヘッドセット*2 EEG.0T.304.CLL × 1 PRIV/LINE (プロデューサーラインまたはエンジニアライン) GPI*2 EEG.0T.309.CLL x 1
GPI IN 1〜6、R TALLY OUT、G TALLY OUT 光カメラケーブルコネクタ LEMO製またはTAJIMI製 (ご購入時に選択) 一般仕様 使用温度 0℃〜40℃ 使用湿度 30%〜85% (結露のないこと) 電源電圧*2 ベースステーションから光カメラケーブル経由、または外部電源より 供給 DC IN: EEG.0T.305.CLL、DC +12 V〜+17 V
DC OUT: EEG.2T.303.CLL、DC +12 VまたはDC IN入力電圧、 最大20 W 消費電力 74 W 外形寸法 153 (W) x 148 (H) x 335.5 (D)mm (突起部を除く) 質量 7.1 kg ベースステーション SSDカートリッジ (FT-ONE2T/FT-ONE-1TL) 記録容量 約2 TB (最大2個 (約4 TB)まで実装可能) 記録時間 カートリッジ1個あたり152秒相当のRAWデータを保存 (500 fps時) メモリからの転送時間 1000フレームで約27秒 カートリッジ交換方式 ホットスワップ (アクセスのないカートリッジに限る) 一般仕様 使用温度 0℃〜40℃ 使用湿度 30%〜85% (結露のないこと) 電源電圧 AC 100 V〜240 V 消費電力 400 W 外形寸法 430 (W) x 88 (H) x 500 (D)mm (突起部を除く) 質量 15.4 kg その他 標準付属品 取扱説明書、ACケーブル オプション FT-ONE-LS-FC: フリッカー補正機能 FT-1RUA/RUB: リモートコントロールユニット FT-1RCP-J: リモートコントロールパネル FT-ONE2T: SSDカートリッジ (約2 TB) FT-ONE-1TL: ローコストSSDカートリッジ (約1 TB) 変換ケーブル (6本セット) ベースステーション FT-ONE-LS-12G FT-ONE-LS ビデオ出力
4K 映像 (PLAY/LIVE) CH A/B: 12G-SDI、3G-SDI (Level-A/B)、3840 x 2160、Square Division (SQD)/ 2 Sample Interleave (2SI)、75 Ω、BNC x 8 (4K 2 系統 )
出力フォーマット : 2160/59.94p、2160/50p、1080/59.94p、1080/50p 出力モードは以下の 6 種類から選択 : 通常 (3G): ライブ映像を出力 (CH A) /ライブ映像または再生映像を出力 (CH B) 通常 (12G): ライブ映像を出力 (CH A) /ライブ映像または再生映像を出力 (CH B) 4K 2 倍速 (3G/EVS ビデオサーバ ): ライブ映像 1 を出力 (CH A) / ライブ映像 2 を出力 (CH B) 4K 3 倍速 (12G/EVS ビデオサーバ ): ライブ映像 1 を出力 (CH A1) / ライブ映像 2 を出力 (CH A2) / ライブ映像 3 を出力 (CH A3) 4K 8/10 倍速 (12G/ 専用ビデオサーバ ): ライブ RAW データ 1 〜 6 を出力 (CH A) / ライブ RAW データ 7 〜 10 を出力 (CH B) HD 6 倍速 : ライブ映像 1 〜 6 を出力 (CH A1 〜 4、CH B 1 〜 2) / CH B 3 〜 4 は使用しない
CH A/B: 3G-SDI (Level-A/B)、3840 x 2160、Square Division (SQD)、 75 Ω、BNC x 8 (4K 2 系統 ) 出力フォーマット : 1080/59.94p、1080/50p 出力モードは以下の 3 種類から選択 : 通常 (3G): ライブ映像を出力 (CH A) / ライブ映像または再生映像を出力 (CH B) 4K 2 倍速 : ライブ映像 1 を出力 (CH A) / ライブ映像 2 を出力 (CH B) HD 6 倍速 : ライブ映像 1 〜 6 を出力 (CH A1 〜 4、CH B 1 〜 2) / CH B 3 〜 4 は使用しない HD 映像 HD-SDI 1/2: 75 Ω、BNC x 2 出力フォーマット : 1080/59.94i、1080/50i 出力モードは以下の 3 種類から選択 : 通常 : 4K ライブ映像または再生映像をダウンコンバートした映像 4K 2/3/8/10 倍速 : 4K 映像をダウンコンバートしたライブ映像 HD 6 倍速 : HD で撮影したライブ映像 HD-SDI 1/2: 75 Ω、BNC x 2 出力フォーマット : 1080/59.94i、1080/50i 出力モードは以下の 3 種類から選択 : 通常 : 4K ライブ映像または再生映像をダウンコンバートした映像 4K 2 倍速 : 4K 映像をダウンコンバートしたライブ映像 HD 6 倍速 : HD で撮影したライブ映像
