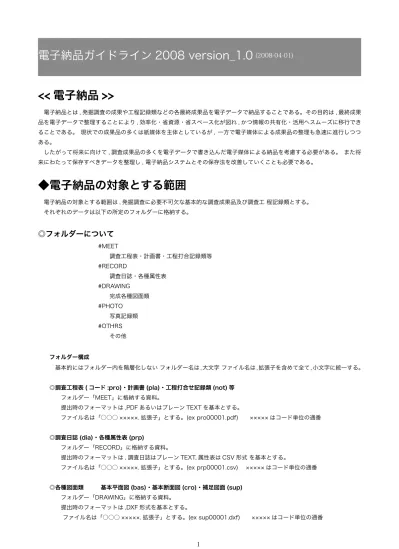

電子納品ガイドライン 2008 version_1.0
(2008-04-01)
<< 電子納品 >>
電子納品とは , 発掘調査の成果や工程記録類などの各最終成果品を電子データで納品することである。その目的は , 最終成果
品を電子データで整理することにより , 効率化・省資源・省スペース化が図れ , かつ情報の共有化・活用へスムーズに移行でき
ることである。 現状での成果品の多くは紙媒体を主体としているが , 一方で電子媒体による成果品の整理も急速に進行しつつ
ある。
したがって将来に向けて , 調査成果品の多くを電子データで書き込んだ電子媒体による納品を考慮する必要がある。 また将
来にわたって保存すべきデータを整理し , 電子納品システムとその保存法を改善していくことも必要である。
◆電子納品の対象とする範囲
電子納品の対象とする範囲は , 発掘調査に必要不可欠な基本的な調査成果品及び調査工 程記録類とする。
それぞれのデータは以下の所定のフォルダーに格納する。
◎フォルダーについて
#MEET
調査工程表・計画書・工程打合記録類等
#RECORD
調査日誌・各種属性表
#DRAWING
完成各種図面類
#PHOTO
写真記録類
#OTHRS
その他
フォルダー構成
基本的にはフォルダー内を階層化しない フォルダー名は,大文字 ファイル名は,拡張子を含めて全て,小文字に統一する。
◎調査工程表 ( コード :pro)・計画書 (pla)・工程打合せ記録類 (not) 等
フォルダー「MEET」に格納する資料。
提出時のフォーマットは ,PDF あるいはプレーン TEXT を基本とする。
ファイル名は「○○○ ×××××. 拡張子」とする。(ex pro00001.pdf) ××××× はコード単位の通番
◎調査日誌 (dia)・各種属性表 (prp)
フォルダー「RECORD」に格納する資料。
提出時のフォーマットは , 調査日誌はプレーン TEXT, 属性表は CSV 形式 を基本とする。
ファイル名は「○○○ ×××××. 拡張子」とする。(ex prp00001.csv) ××××× はコード単位の通番
◎各種図面類 基本平面図 (bas)・基本断面図 (cro)・補足図面 (sup)
フォルダー「DRAWING」に格納する資料。
提出時のフォーマットは ,DXF 形式を基本とする。
◎写真 調査進行工程写真 (prg)・記録写真 (rec)・その他 (etc)
フォルダー「PHOTO」に格納する資料。
提出時のフォーマットは ,JEPG 形式あるいは TIFF 形式を基本とする *1。
写真のファイル形式は JPEG とする。JPEG 形式は圧縮を行うことにより画質が劣化する。ただし、JPEG ファイル
の圧縮率を高くすると画像が明らかに劣化するので、 圧縮はできるだけ行わないこととする。
協議対象
ファイル名は「○○○ ×××××. 拡張子」とする。(ex prg00001.jpg)××××× はコード単位の通番
◎その他
フォルダー「OTHRS」に格納する資料。
提出時のフォーマットは ,PDF あるいはプレーン TEXT を基本とする。
ファイル名は「oth×××××. 拡張子」とする。(ex oth00001.pdf)××××× はコード単位の通番
( 暫定的 ) アナログ写真の登録一覧表 : 所定の記入方式による一覧表を PDF 化 *2。
地区・番号・左右・内容・撮影日の順に記載
◎管理項目について
電子納品用の媒体に格納する各種資料について , それぞれ情報管理ファイルを作成し , それぞれのフォルダー内に格納する。
ファイル名は「index_ ○ .xml」 ○はフォルダー名の第 1 項目をあてる。( ex 写真の 場合は index_p.xml)
INDEX_T スキーマ ( 例 )
要素 :index_t
説明 :index_t 基本情報の記載 ルート要素
要素 :site_name
説明 : 遺跡名 ( 朝日遺跡 ) フルネーム
必須記入
要素 :code
説明 : 遺跡記号 (23203_2068)
必須記入
要素 :address
説明 : 所在地 ( 愛知県清須市朝日 )
必須記入
要素 :latitude
説明 : 位置情報 ( 緯度 )
必須記入
要素 :longitude
説明 : 位置情報 ( 経度 )
必須記入
要素 :cause
説明 : 調査理由 ( 県道○○線道路建設 )
必須記入
要素 :period
説明 : 期間 (2007-04-12~2007-06-02)
必須記入
要素 :area
説明 : 調査面積 (1000) 平米単位
必須記入
要素 :pla_org
説明 : 発注者 ( ○○県埋蔵文化財センター )
必須記入
要素 :person
説明 : 担当者 ( ○○○○・○○○○ ) フルネーム
必須記入
要素 :rec_org
説明 : 受注者 ( ○○○○株式会社 ) フルネーム
必須記入
XML インスタンス ( 例 )
＜？ xml version="1.0" encoding="UTF-8" ？＞ ＜ index_t ＞基本情報 ＜ site_name ＞朝日遺跡 ＜ code ＞ 23203_2068 ＜ /code ＞ ＜ address ＞愛知県清須市朝日 ＜ /address ＞ ＜ latitude ＞ 351316.35 ＜ /latitude ＞ ＜ longitude ＞ 1365116.75 ＜ /longitude ＞ ＜ cause ＞国道 302 号線建設＜ /cause ＞ ＜ period ＞ 2007-04-12~2007-06- 02 ＜ /period ＞maibun スキーマ ( 例 )
要素 :folder
説明 : 管理フォルダー名 MEET・PHOTO・・ ルート要素
要素 :maib_name
説明 : フォルダーに格納されたファイル名
必須記入
(sublect・zone・stage・text・comment 要素をま とめる )
要素 :maib_subject
説明 : 遺跡名
必須記入
要素 :maib_zone
説明 : 調査区名を記入
必須記入
要素 :maib_stage
説明 : ステージ面 ( 半角数字）
必須記入
要素 :maib_text
説明 : ファイルの内容について
必須記入
要素 :maib_comment 説明 : 必要最低限のコメント
必須記入
XML インスタンス ( 例 )
＜ ?xml version="1.0" encoding="UTF-8" ? ＞ ＜ folder ＞ PHOTO ＜ maib_name ＞ rec00002.jpg＜ maib_zone ＞ 07A 区 ＜ /maib_zone ＞ ＜ maib_stage ＞ 1 ＜ /maib_stage ＞ ＜ maib_text ＞全景写真 ＜ /maib_text ＞ ＜ maib_comment ＞右側の大溝は外環濠の可能性＜ /maib_comment ＞ ＜ /maib_name ＞ ＜ /folder ＞
◎電子成果品の作成
電子納品の媒体は CD-R のみを利用する。
ただし , データ容量に準じて , 受発注者間協議にて 1 回だけ記録できる追記型 DVD(DVD-R) を使用することができる。
下記の内容を CD-R のラベルに添付する。
＊ラベル ( 案 )
平成○○年度遺跡調査業務委託その 1( ○○遺跡 )
平成○○年○月 ( 納品日時 )
発注者 : 愛知県埋蔵文化財センター
受注者 : ○○○○
＊フォーマット形式 ISO9660( Level 1)
電子納品 ( 案 ) については『電子納品運用ガイドライン ( 案 )』平成 16 年 3 月 国土交通省大臣官房技術調査課を参照にした。
◆エクセル記入について ( 案 )
Excel のシート機能は使用しない。保存型式は csv 型式を基本とする。
日付の表記は YYYY-MM-DD
INDEX_T.csv 見本
▼スプレットシート記入例
緯度 34 度 59 分 53.23 秒の場合は 345953.23
経度 135 度 49 分 58.2 秒の場合は 1354958.20
面積の単位は平米
「担当者」は愛知埋文セ担当者代表名
禁止する記号について：ドット・スラッシュ・丸文字・カンマ 全角半角空白
縮尺を入れる場合は 1/200 ではなく，「200 分の 1」と記入する
▼ CSV ファイル内容例
INDEX_T,, SiteName, 遺跡名 , 朝日遺跡 , 所在地 , 愛知県清須市 , 緯度 ,351318.20 , 経度 ,1365117.93 , 調査理由 , 県道高速○○△△線 建設に伴う事前調査 , 調査開始 ,2007-04-04 , 調査開始 ,2007-12-28 , 調査面積 ,371.92 , 発注者 , 愛知県埋蔵文化財センター , 担当者 , 赤塚次郎 , 受注者 , 国際航業株式会社 , 業務委託名 , 平成 18 年度遺跡発掘調査業務委託その 1( 朝日遺跡 )◎各フォルダー内インデックス 見本
MEET_ フォルダー index_m.csv 見本
▼スプレットシート記入例
▼ CSV ファイル内容例
folder MEET,,,, maib_name,maib_zone,maib_stage,maib_text,maib_comment pro00001.pdf,07Ba Bb Bc D,, 調査工程表 , pla00001.pdf,07Ba Bb Bc D,, 計画書 , not00001.pdf,07Ba Bb Bc D,, 打ち合わせ記録簿 ,2007-04-04 not00002.pdf,07Ba Bb Bc D,, 打ち合わせ記録簿 ,2007-04-11 not00003.pdf,07Ba Bb Bc D,, 打ち合わせ記録簿 ,2007-04-18 not00004.pdf,07Ba Bb Bc D,, 打ち合わせ記録簿 ,2007-04-24 not00005.pdf,07Ba Bb Bc D,, 打ち合わせ記録簿 ,2007-05-17 not00006.pdf,07Ba Bb Bc D,, 打ち合わせ記録簿 ,2007-05-30 not00007.pdf,07Ba Bb Bc D,, 打ち合わせ記録簿 ,2007-06-19RECORD_ フォルダー index_r.csv 見本
▼スプレットシート記入例
▼ CSV ファイル内容例
folder RECORD,,,, maib_name,maib_zone,maib_stage,maib_text,maib_comment dia00001.txt,07Bb D,, 調査日誌 ,2007-04-02 ～ 2007-06-19 dia00002.txt,07Ba Bc,, 調査日誌 ,2007-07-17 ～ 2007-08-10 prp00001.csv,07Ba,, 遺物一覧表 , prp00002.csv,07Bb,, 遺物一覧表 , prp00003.csv,07Bc,, 遺物一覧表 , prp00004.csv,07D,, 遺物一覧表 , prp00005.csv,07Ba,, 遺構一覧表 , prp00006.csv,07Bb,, 遺構一覧表 , prp00007.csv,07Bc,, 遺構一覧表 , prp00008.csv,07D,, 遺構一覧表 ,DRAWING_ フォルダー index_d.csv 見本
▼スプレットシート記入例
▼ CSV ファイル内容例
folder DRAWING,,,, maib_name,maib_zone,maib_stage,maib_text,maib_comment cro00003.eps,07Bb,, 東トレンチセクション図 1-3 № 1,20 分の１ cro00004.eps,07Bb,, 東トレンチセクション図 1-3 № 2,20 分の１ cro00005.eps,07Bb,, 東トレンチセクション図 1-3 № 3,20 分の１ cro00006.eps,07Bb,, 西トレンチセクション図 1-2 № 1,20 分の１ cro00007.eps,07Bb,, 西トレンチセクション図 1-2 № 2,20 分の１ cro00008.eps,07Bb,3,T1 セクション図 ,20 分の１ cro00009.eps,07Bb,3,004SK T1・T2 セクション図 ,20 分の１ cro00010.eps,07Bb,2,017SK T1・T2 セクション図 ,20 分の１ cro00011.eps,07Bb,2,047SK T1・T2 セクション図 ,20 分の１ cro00012.eps,07Bc,, 東トレンチセクション図 ,20 分の１ cro00013.eps,07Bc,, 北トレンチセクション図 ,20 分の１ cro00014.eps,07D,, 西トレンチセクション図 1-2 № 1,20 分の１ cro00015.eps,07D,, 西トレンチセクション図 1-2 № 2,20 分の１ cro00016.eps,07D,, 南トレンチセクション図 ,20 分の１ cro00017.eps,07D,3, 中央トレンチセクション図 ,20 分の１ cro00018.eps,07D,2,010SK T1・T2 セクション図 ,20 分の１ cro00019.eps,07D,2,011SK T1・T2 セクション図 ,20 分の１縮尺を入れる場合は 1/200 ではなく ,「200 分の 1」と記入する
PHOTO_ フォルダー index_p.csv 見本
▼スプレットシート記入例
▼ CSV ファイル内容例
folder PHOTO,,,, maib_name,maib_zone,maib_stage,maib_text,maib_comment prg00001.jpg,07Ba,, 調査前風景 , prg00002.jpg,07Ba,, 表土掘削 , prg00003.jpg,07Ba,, 表土掘削 , prg00004.jpg,07Ba,, 表土掘削 , prg00005.jpg,07Ba,1, トレンチ掘削 , prg00006.jpg,07Ba,1, トレンチ掘削 , prg00007.jpg,07Ba,1, 撹乱除去 , prg00008.jpg,07Ba,1, 検 1-M 掘削 , prg00009.jpg,07Ba,1, 検 1-M 掘削 , prg00010.jpg,07Ba,1, 検 1-M 掘削 , prg00011.jpg,07Ba,1, 検 1-M 掘削 , prg00012.jpg,07Ba,1, 北トレンチ掘削 , prg00013.jpg,07Ba,1, 検 1-H 掘削 , prg00014.jpg,07Ba,1,001SX_1 層掘削 , prg00015.jpg,07Ba,1,001SX_2 層掘削 prg00016.jpg,07Ba,1, 雨天作業中止 prg00017.jpg,07Ba,1,003SD 再掘削 prg00018.jpg,07Ba,2,2 面遺構検出 prg00019.jpg,07Ba,2,2 面遺構検出 prg00020.jpg,07Ba,2,2 面測量 prg00021.jpg,07Ba,2, 補足調査 prg00022.jpg,07Ba,2, 補足調査 prg00023.jpg,07Ba,2, 調査終了 prg00024.jpg,07Ba,2, 調査終了 prg00025.jpg,07Ba,2, 調査終了 prg00026.jpg,07Bb,, 表土除去 02 prg00027.jpg,07Bb,, 調査前風景OTHERS_ フォルダー index_o.csv 見本
▼スプレットシート記入例
▼ CSV ファイル内容例
folder OTHERS,,,, maib_name,maib_zone,maib_stage,maib_text,maib_comment oth00001.pdf,07 Ba Bb Bc D,,6×7 カラーリバーサル写真台帳 ,◆資料格納イメージ
遺跡データーのフォルダー名について
「○○ ××××××」○○は西暦下二桁を記入（半角）。
×××××× は遺跡名を適宜アルファベット（半角小文字６字以内）にて記入
例 07asahi とか 07gosamj
◆調査日誌
発掘調査の日々の作業経過等は、「調査日誌」にリアルタイムに、かつ簡潔に整理する。
記述される内容は、標準化された基本項目に添い、できるだけ統一的に簡潔にまとめるよう努力し、 無意味な個人的感想や
不必要な出来事の記載は避けるべきである。
調査日誌は、調査の進行を時系列に整理し、調査全体の進捗概要を把握できる公式な作業内容記録であり、 発掘調査の時系
列情報と位置づけることができる。
調査日誌は、調査スタッフによる個別情報という性格を有するために、特定の担当者が代表してまとめるのではなく、担当
者全てが個別に記述していくことが必要である。
そしてこれらの調査日誌に記述された情報は、調査スタッフ全員が共有化することができるように配慮することが望ましい。
調査日誌の基本項目
調査日誌に記述される基本項目は以下のようなものであり、 加えて遺跡の性格等に応じて特記項目を付加していくことがで
きる。( 調査時系列情報 )
◎調査日誌 (dia)
フォルダー「RECORD」に格納する資料。
提出時のフォーマットは , 調査日誌はプレーン TEXT を基本とする。
ファイル名は「○○○ ×××××. 拡張子」とする。(ex dia00001.txt)××××× はコード単位の通番
調査日誌 TXT スキーマ ( 例 )
要素 :maib_time
説明 : 年月日 (YYYY-MM-DD 形式 )
必須記入
要素 :subject
説明 : 遺跡名
必須記入
要素 :zone
説明 : 調査区名を記入
必須記入
要素 :weather
説明 : 天候
必須記入
要素 :process
説明 : 工程
必須記入
要素 :contents
説明 : 内容
必須記入
要素 :remarks
説明 : 備考
必須記入
要素 :image
説明 : イメージデータ名 選択
省略可
要素 :writer
説明 : 記録者
必須記入
インスタンス ( 例 )
＜ maib_time ＞ 2007-09-21 ＜ subject ＞朝日遺跡＜ /subject ＞ ＜ zone ＞ 07A 区＜ /zone ＞ ＜ weather ＞晴天＜ /weather ＞ ＜ process ＞遺構検出＜ /process ＞＜ contents ＞調査区南側でのシルト層を基本にした遺構検出作業＜ /contents ＞ ＜ remarks ＞原因者および地元関係者への説明＜ /remarks ＞
＜ image ＞ PHOTO/rec00001.jpg・PHOTO/prg00002.tif ＜ /image ＞ ＜ writer ＞朝日太郎＜ /maib_time ＞
項目補足
・調査年月日
・天候
・工程 主な調査工程 ( 表土剥ぎ・遺構検出・遺構掘削・側図・写真撮影・補足調査等 )
・調査内容 作業内容を簡潔に記述し、主要な出土遺物や遺構の情報、その問題点と明日に向けての計画など
を整理する。写真や測図 などは、「どこで、どの時点で」実施したものなのかを数値データを踏
まえて記述する。
・備考
・イメージデータ 関係するイメージデータとのリンク ( 画像・写真等 )
・ 記録者
調査日誌例
◎朝日遺跡 06 調査区調査日誌 2007-03-08(YYYY-MM-DD) [weather] 天候について : 曇り時々晴れ [process] 主な工程内容 : 表土掘削 (06Ba), 写真撮影・遺構掘削 (06Bc) [contents] 作業内容の概要を簡潔に記す 06Ba 区 : 表土除去終了、明日より清掃作業。 調査区北側に標準トレンチを設定し , 掘削予定。 06Bc 区 : 遺構検出 3 面の写真撮影完了。工事ヤードとの関係で南側からの撮影。 その後に 012SZ 墳丘盛土の掘り下げに 伴い、石鏃を含めて石の出土が目立つ。なお石器類はほぼ墳丘北側で検出した土器棺周辺 に集中的に出土する傾向がある。 炭化物の広がりとともに , 下層遺構の広がりに注意。 地点取り上げ遺物 d-076・077・079・080・081・082 まで。特 に 077 は扁平片刃石斧ハイアロクラスタイト [remarks] 備考 ○○氏来訪 など [image]Photo/rec00006.jpg,Photo/prg00012.jpg( 写真画像リンク ) [writer] 記録者名を記す ○○○○ ◎ 2007-03-09 [weather] 晴れ時々曇り [process] 標準トレンチ設定 (06Ba)、遺構掘削 (06Bc) [contents] 06Ba 区 : 調査区北側トレンチ掘削開始。現地表面より ?80cm で朝日 T 層下に地山層と思われる茶褐色粘土層を確認。直 上に東 西方向の溝 2 条を検出。中期の方形周溝墓の可能性が高い。 06Bc 区 :012SZ 墳丘盛土の掘り下げを継続する。 出土する土器は朝日式が主体。昨日に引き続き石鏃や剥片などの石器類が多 く出土。大型の土坑 020SK 周辺に偏在す る。014SZ 主体部 020SK の掘方に , サブトレンチ (T-2) を設定し , 墳丘北端部まで 延長する。埋土の状況が複雑に堆積 しており , 複数の主体部が重複する可能性が高い。作業後に再度調査方法を検討する。地点 取り上げ遺物 d-083・084・ 085。 [remarks] [image]Photo/prg00016.jpg,Photo/prg00019.jpg [writer] ○○○○◆属性表
遺構の属性表や遺物地点属性表には、調査現場にて機械的に記述できる情報と、 評価を伴う情報とがあり、それらを明確に
区分することが必要である。 前者を標準項目として統一し、それを踏まえた上で遺跡の性格等により特記項目を付加すること
が望ましい。
◎遺構属性表
◎発掘区
◎遺構名
◎グリッド ( 座標値に変わる空間情報 )
◎検出面
◎大きさ *1( 短軸・長軸・深さ )*2
*1 遺構規模は m 単位を基本とする。 *2 大きさの推定値については , マイナス表記とする。◎埋土 ( 堆積層の情報を簡潔に記述 )
◎日付 (YYYY-MM-DD 形式 )
◎出土遺物 ( 出土した主な遺物の概要であり、評価を伴う所属時期とは区分する )
◎備考
▼遺構属性表の例 ( エクセルファイル：作業用）
▽遺構属性表の CSV ファイルの内容一例 ( 提出用）
ファイル名：prp0007.csv
内容：
発掘区 , 遺構名 , グリッド , 検出面 , 長軸 , 短軸 , 深さ , 埋土 , 日付 , 出土遺物 , 備考 06Ba,001SD,6J16e,M 層上面 ,-,2.30 ,0.28 , 東トレンチ 1 セクション図参照 ,2006-03-20,,06Ba,002SK,6J17e,M 層上面 ,0.87 ,0.53 ,0.12 ,10YR2/1 黒色砂質シルトと 7.5Y5/1 灰色砂質シルトの班土 ,2006-03-20, 台付甕 松河戸式 , 06Ba,003SD,6J17f,M 層上面 ,-,1.47 ,0.20 , 東トレンチ 1 セクション図参照 ,2006-03-20,, 06Ba,004SD,6J17f,M 層上面 ,-,-,0.30 , 東トレンチ 1 セクション図参照 ,2006-03-20,, 06Ba,005SD,6J18f,M 層上面 ,-,5.15 ,0.67 , 東トレンチ 1 セクション図参照 ,2006-03-20, 下層から八王子古宮式 , 06Ba,006SD,6J19g,M 層上面 ,-,3.31 ,0.59 , 東トレンチ 2 セクション図参照 ,2006-03-22,, 06Ba,007SD,7J1i,M 層上面 ,-,-,1.00 , 西トレンチセクション図参照 ,2006-03-22,, 06Ba,008SD,6J20g,M 層上面 ,-,3.10 ,0.44 , 西トレンチセクション図参照 ,2006-03-22,,
06Ba,009SX,7J1i,H 層上面 ,3.68 ,1.25 ,0.75 ,10YR2/1 黒色砂質シルトと 7.5Y5/1 灰色砂質シルトの班土 酸化鉄分を少量に含む ,2006-03-22, 台 付甕 d-004,
06Ba,010SX,7J1g,H 層上面 ,-1.30 ,0.89 ,0.12 ,10YR2/1 黒色砂質シルト 5Y5/2 灰オリーブ色シルト質砂を少量に含む 酸化鉄分を微量に含 む ,2006-03-22, パレス壺 d-008 廻間式 ,
