(1)

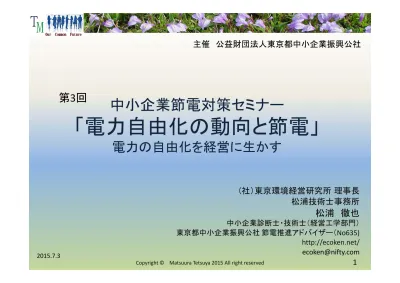

中小企業節電対策セミナー

「電力自由化の動向と節電」

電力の自由化を経営に生かす

松浦徹也

中小企業診断士・技術士（経営工学部門）東京都中小企業振興公社節電推進アドバイザー（No635) http://ecoken.net/ [email protected]

第3回

(2)

材料も電気も・・・

(3)

電力の小売自由化は

電気の使用者が決める

(4)

電力システム改革

①地域間連系線整備と電力融通促進の運用指示 ②地域内の送電投資指示 ③送配電線接続促進 2015年 2016年目途 2018～20年第1段階広域的運営推進機関地域の垣根を越えての電力を機動的に融通第2段階電力小売りの全面自由化大手電力の地域独占を撤廃第3段階発送電分離新規参入事業者も送配電網を公平に利用電力の小売りを全面自由化し、2016 年から一般家庭でも電気の契約先を自由に選べる発電、送電ネットワーク、配電ネットワーク、小売りといった機能別に分離電気を選んで買う？異なるサービス異なる価格選択できる目利きが必要となる

(5)

新電力（特定規模電気事業者）急増中

663社平成27年5月21日

(6)

新電力による成果

薬品製造工場新電力への切り替えにより、電気料金を年間約120万円削減、削減率：約5.4%減クリーンルームの清浄度維持と薬品製造により非常に多くの電気を消費私立大学新電力への切り替えにより、電気料金を年間約85万円削減、削減率：約6.9% 夏休みや冬休みといった長期休暇がある、昼間と夜間の使用量が大幅に違う葬儀場5斎場新電力への切り替えにより、電気料金を年間約140万円削減、削減率：約8.2% 電気の消費量はそれほど多くなく、負荷率が非常に低い倉庫新電力への切り替えにより、電気料金を年間約10万円削減、削減率：約3.7% 電気使用の大半は、空調用で夏場と冬場の電気使用量の差が大きい神奈川県 _{2015.1.19 発表} 知事部局、教育委員会及び警察本部の157 施設において平成27 年度に使用する電力の入札を実施したところ、これら全ての施設でＰＰＳから電力を調達することになりました。３２６の県施設にＰＰＳ（新電力）を導入し、約３億４千万円の電気料金を節減

(7)

電力料金を下げる

• 電気を使わない • 省エネ設備導入 • 消灯する • 冷房温度を高めに設定する・・・・ – お金がかかる。快適性が・・・ – でもこれは手段 • 目的は電気料金を下げる – 知恵で電気料金を下げる • 省エネ設備導入等も一つ • 電気料金の仕組みを理解すると知恵が出て、対策が出てくる • 具体策 – 電気料金の仕組みを知る – 自社・自家の実態を知る • 見える化をする – 対策は自ずから見えてくる Copyright © Matsuura Tetsuya 2015 All right reserved 7

50kW以下・家庭向け

電力の小売りを全面自由化し、 2016年から一般家庭でも電気の契約先を自由に選べる安いところと契約すれば電気料金は下がる。条件によっては、高くなる。条件は今秋にならないと分からない準備をしておくことが、契約先を選択するうえで必要となる新語：ネガワット取引電力の消費者が節電や自家発電によって需要量を減らした分を、発電したものとみなして、電力会社が買い取ったり市場で取引したりすること太陽光発電３３円/kWh

(8)

理想・理念地球環境保護二酸化炭素（CO₂）を出さない温暖化防止各家庭・事業所で節電をする（発電所で二酸化炭素を出している）支払い電力料金が下がるそのためにそのためにそのために結果結果着眼大局着手小局ここから開始

高邁な理念にも合致

(9)

2012年中小企業白書より

業種で大きな差異

(10)

(11)

中小企業白書より

(12)

「法人企業統計季報」売上高営業利益率の推移

(13)

電気料金（年額）の状況

(14)

電力料金の経営への影響

• 売上高に対する電気料金比率 – 特殊めっき等加工売上高約21億円電気料金 17百万円約0.8％ – 装置製造業売上高約75億円電気料金 18百万円約0.24％ – 特殊製造業売上高約7億円電気料金 3百万円約0.5% – 電気系組立売上高約20億円電気料金 4百万円約0.2％ • 家庭（２名家族） – 6月電気料金 6,780円（ガス料金 4,570円水道 4,230円） • 「家計調査平成23年平均速報結果平均金額は8,188円 • 世帯人数ごとでは – 1人：4,800円 – 2人：8,298円 – 3人：9,734円 – 4人：10,180円 – 5人：11,676円 – 6人以上：15,463円中小企業の経常利益率 2％前後小売業は１％以下 13％程度値上げ

(15)

15

7,748千円 ⇒ 8,790千円売上高約10億円

(16)

電気の使われ方

出典

(17)

(18)

何に使われているのか

家庭卸・小売店出典省エネセンター資料より小規模スーパーエアコン・照明・冷蔵庫の比率が大きい

(19)

(20)

空調比率

(21)

照明電力比率

製造業は全て照明を消して7％削減

(22)

電気料金の仕組み

電力料金のしくみは？

東電以外から電気が買える？

大量に使うほど単価が上がる！

(23)

①

③

②

④

⑤

⑥

⑧

⑦

家庭用電気料金請求書例

(24)

電気使用量のお知らせのチェックポイント

① 検針日  １日~31日事例は28日が検針日でその月の電力量に近い  15日検針であれば前月と当月の半々 ② 契約種別  個人（店）では従量灯B（100V10A～60A）または従量灯C（100V60A以上）  使用電力が多い場合は200V3相契約（50kW未満）、それ以上は高圧6kV ③ 契約内容  契約内容は実態に合わせて契約する必要がある ④ 使用電力量 ⑤ 請求金額  請求金額 ÷ 使用電力量

≠

単価 ⑥ 請求金額の内訳 ⑦ 燃料調整費 ⑧ 前年同月比  昨年と変化を見る  気温、ライフスタイル、家電製品の増減

(25)

電気料金の計算

10A

1契約 280円80銭

15A

〃

421円20銭

20A

〃

561円60銭

30A

〃

842円40銭

40A

〃

1,123円20銭

50A

〃

1,404円00銭

60A

〃

1,684円80銭

第1段階料金

最初の120kWh

まで

1kWh

19円43銭

第2段階料金

120kWhをこえ

300kWhまで

〃

25円91銭

第3段階料金

上記超過

〃

29円93銭

基本料金

電力量料金

40A 契約 100kWh 使用 1,123.20円 + 100kWh × 19.43円/kWh ＝ 3,066.20円 200ｋWh 使用 1,123.20円 + 120ｋWh × 19.43 円/ｋWh + 80ｋWh ×25.91円/ｋWh ＝ 5,527.60円燃料費調整再生可能エネルギー発電促進賦課金、太陽光発電促進付加金など追加従量電灯B 東京電力ホームページ _2015.6.10 Copyright © Matsuura Tetsuya 2015 All right reserved 25

(26)

電気料金の構成

基本料金電力量料金電力料金単価 × 使用量再生可能エネルギー発電促進賦課金再生可能エネルギー発電促進賦課金単価 × 使用量－太陽光発電促進付加金太陽光発電促進付加金単価 × 使用量口座振替割引額

+

1,404円燃料費調整額燃料費調整額単価 × 使用量

+

（マイナスもある） 4,352.58円 10円 147円 554.40円 54円 5,938円 + 消費税 475円原油・ＬＮＧ・石炭それぞれの３か月間の貿易統計価格にもとづき、毎月平均燃料価格を算定

(27)

夜得プランの料金

Copyright © Matsuura Tetsuya 2015 All right reserved 27 単位料金（税込）基本料金 _{6kVA7以下の場合} _1契約 _{1,296円00銭} 7kVA～10kVAの場合１契約 2,160円00銭 11kVA以上の場合１契約 2,160円00銭+280円80銭 ×（契約容量‐10kVA）電力量料金昼間料金最初の90kWhまで（第１段階料金 1kWh 24円03銭 90kWhを超え230kWhまで（第2段階料金） 1kWh 32円03銭上記超過（第3段階料金） 1kWh 37円00銭夜間料金 _1kWh _12円48銭昼間：朝5時～夜9時夜間：午後9時～朝5時家族の帰りがいつも遅い。夜型生活の方などにおススメのメニュー 2015.6.10 東京電力ホームページ

魅力的なメニューがあり、選択できる。どれを選ぶか？

(28)

朝得プランの料金

単位料金（税込）基本料金 _{6kVA以下の場合} _1契約 _{1,296円00銭} 7kVA～10kVAの場合１契約 2,160円00銭 11kVA以上の場合１契約 2,160円00銭+280円80銭 ×（契約容量‐10kVA）電力量料金昼間料金最初の90kWhまで（第１段階料金 1kWh 23円93銭 90kWhを超え230kWhまで（第2段階料金） 1kWh 31円90銭上記超過（第3段階料金） 1kWh 36円85銭夜間料金 1kWh 12円19銭深夜族におススメのメニュー 2015.6.10 東京電力ホームページ昼間：朝9時～翌日午前1時夜間：午前1時～朝9時

(29)

半日お得プランの料金

Copyright © Matsuura Tetsuya 2015 All right reserved 29 単位料金（税込）基本料金 _{6kVA以下の場合} _1契約 _{1,296円00銭} 7kVA～10kVAの場合１契約 2,160円00銭 11kVA以上の場合１契約 2,160円00銭+280円80銭 ×（契約容量‐10kVA）電力量料金昼間料金最初の70kWhまで（第１段階料金 1kWh 28円38銭 70kWhを超え170kWhまで（第2段階料金） 1kWh 37円84銭上記超過（第3段階料金） 1kWh 43円71銭夜間料金 1kWh 12円59銭 2015.6.10 東京電力ホームページ昼間：朝9時～午後9時夜間：午後9時～朝9時

(30)

土日お得プランの料金

単位料金（税込）基本料金 _10A _1契約 _280円80銭～従量灯Ｂと同じ 60Ａ 1契約 1,684円80銭電力量料金昼間料金最初の90kWhまで（第１段階料金 1kWh 20円97銭 90kWhを超え２３０kWhまで（第2段階料金） 1kWh 27円97銭上記超過（第3段階料金） 1kWh 32円30銭土日料金 _1kWh _20円69銭 2015.6.10 東京電力ホームページ

お得なプランを選ぶには、現状把握が不可欠

(31)

電気料金の構成の整理

(32)

発電量と使用量

電気は貯められない

発電所最大供給量契約電力最大供給量＜

Σ

契約電力同時に全使用者が最大電力を使わない発電所は最大需要に合わせて稼働・メンテあるいは建設される最大供給量＜最大需要短時間でも！

(33)

見える化で工夫ができる

33

定量的現状把握！

今の契約内容でよいのか！

(34)

http://www.tepco.co.jp/kakeibo/index‐j.html

(35)

電力使用量

(36)

電力測定ツールの例

ワットチェッカー

(37)

家庭の１日

冷蔵庫

(38)

冷媒低温低圧液高温高圧液膨張弁圧縮機凝縮熱交換器蒸発熱交換器冷却熱低温低圧ガス高温高圧ガス膨張過程蒸発過程圧縮過程凝縮過程冷却発熱 20気圧沸点 50℃ 外気 35℃ 冷却エネルギー発生外気温で冷却外気温が低いと効率的日陰を！

(39)

空調の効率化

• 熱交換器の温度上昇管理 – 日陰を作る • 屋上にある場合は、よしず、物干しざおで台で囲いをつくる • フィルターの掃除 • 熱の遮熱 – 断熱・遮熱塗料 • 壁・炉・温度槽など – 遮熱シート • 窓にシートを貼る – 窓のカーテン・緑のカーテン – 屋上の遮熱 • 断熱塗装・散水・よしず・緑化（重量制限） • 排熱 – 夜間・休日の換気 – 冷房前の換気（空気入れ替え：昼食前の食堂） • 設備排熱 – ファンからの空気（温風）の屋外排気（夏季のみ） – スポット空調：排熱の工夫 Copyright © Matsuura Tetsuya 2015 All right reserved 39

(40)

(41)

西日は暑い

道路も温度が上昇空調の屋外機

(42)

樹は温度を下げる

バス停前

木や植え込みは

アスファルトより低い温度気温 28℃

(43)

気温より高い道路

(44)

色による吸収

駐車場

朝11時（駐車開始 9時前）当日気温 28℃

(45)

室内の間仕切りカーテン

室外カーテンの隙間

熱のリーク

(46)

コンビニの開放ドアからの熱のリーク

(47)

店舗営業における無駄なエネルギー使用の排除と省エネルギーのあり方検討会検討のまとめ _{平成24年11月環境局} Copyright © Matsuura Tetsuya 2015 All right reserved 47 韓国 2012年夏出入り口のドアを開け放したままエアコンをつけていた小売店など1185 店舗に対し、自治体から警告状が発布された。警告状を受け取った後もこれを是正しなかった5店舗には、それぞれ50万ウォン（約3万4000円）の過料が科した。 NHKニュースから

(48)

待機電力

5日間で50Wh 365日で 3,650wh 3.65kWh 1kWh 25円として 91円微々たるもの・・・・・？電話の子機洗濯機塵も・・・

(49)

TVの消費電力

Copyright © Matsuura Tetsuya 2015 All right reserved 49 ４K テレビ（A社） Xシリズ Yシリーズ 84型 600W 65 478W 55型 277W 58 407W 47 208W 40型 71W 50 378W 42 198W 32 61W 23 41W PCでの実験ディスプレーの明るさと消費電力明るさ明るい真ん中暗い _Off

電流 _0.77A _0.67A _0.53A _0.48A

ディスプレー消費＝（0.67‐0.48）A×100V＝19W 10時間で190Wh 暗くすると（0.53‐0.48）A×100V＝5W 10時間で50Wh

(50)

食品スーパー

• 契約電力低圧電力 30kW 直近の最大電力 23.5kW • 節電行動計画 – 照明 • 照明の1/2程度を間引きする – 照明電力 3.6kW 計算による » 3.6kW/23.5kW 15.3％ • 節電効果 15.3％ × 50％ 8％ – 自動販売機 • ２台の自販機の冷房OFF時間を30％延長 – 自動販売機電力 1.7kW 仕様による » 1.7kW/23.5kW 7％ • 節電効果 7％ × 30％ 2％ – ピークット機能 » 午前中に商品を冷やし、午後1～4時の電力需要時に冷却をストップ – オープンショーケース • 営業時間外はビニールシートで密封し18％程度削減（資料から算出） – ショーケース電力 12kW 仕様による » 12kW/23.5kW 51％ • 節電効果 51％ × 18％ 9％

(51)

電気料金削減対策

美容室

• 契約電力 – 従量灯B 低圧電力 7kW • 対策 – 照明照明比率 23.4％ • 間接照明・センター照明・セット面２灯・センターライティングレール２灯・流し台・外看板の消灯 – エアコンエアコン比率 48％ • 設定温度 26℃ • 涼しいときはクーラーを停止 • 定期的なフイルターの清掃 – 設備設備機器比率 28.6％ • スチーマから赤外線機器に変更 • ドライヤーの３本同時に使用しない Copyright © Matsuura Tetsuya 2015 All right reserved 51 23.2%削減

(52)

中小企業・店舗における省エネ取り組み

• 「不在エリアの照明・空調を切る」「照明の間引き」「従業員に対する節電の周知」「空調温度の設定を調整」など身近な省エネ・節電への取り組みが多い。 • 「LED照明や省エネ蛍光灯への交換」「勤務時間の縮小・シフト」「OA機器の照明設定」「効率のよい空調機や設備への更新」など投資・費用がかかるものへの取り組みは消極的。不在エリアの照明・空調を切る照明の間引き従業員に対する節電の周知空調温度の設定を調整全体６６．３６２．９５７．０５５．７小売業５５．６７１．０５０．０５５．６飲食店６６．２７０．８５２．３６４．６サービス業５８．２５９．０５３．７５５．２ • その他、「看板の消灯」「お客様不在時の消灯」「展示棚の消灯」などを実施している企業もある。出典：平成23年度府中市商工業の省エネ・節電実態調査報告書（平成24年3月）（むさし府中商工会議所）店舗・作業場エリアの業種別の取り組み内容比率（複数回答、単位％）引用中小企業診断士水野智子 TOKYO SMECAゼミナール 2013.1.17

(53)

暗さが遡及力

(54)

実際の水１リットルを沸かす量は、やかんを暖める、周囲に熱が逃げるなどでこの数倍になります。理論値に近いほど省エネになり、省エネの工夫するところです。

ガスを絞ったコンロガスを全開したコンロ炎が外に

お湯を沸かす

(55)

省エネポータルサイト

http://www.enecho.meti.go.jp/category/saving_and_new/saving/general/ 資源エネルギー庁

(56)

まとめ

(57)

最近ブレーカーが落ちたことが無い！

Copyright © Matsuura Tetsuya 2014 All right reserved 57 東電管内の家庭の平均夏の冷房より冬の暖房に電力を使用季節変動は少ない 50A 契約 3,000kWh/年（請求書より）負荷率 3,000ｋWh ÷ 50A×100V×365日×24時間＝6.8％契約アンペアを落とした時にオーバーするかの事前チェックができ。思切って契約を下げる 60A⇒50A 280円/月 3,360円/年安心できる状況でも、もしかして余裕があり過ぎでは？

(58)

契約電力と月々の需要電力の差

ピーク電力の山崩しができないか作業計画の工夫

(59)

負荷率＝

年間の消費電力量 ÷（契約電力×２４時間×３６５日）×１００

（基本料金＋電力量料金）÷ 電力量＝原単位電力費

(60)

受電業務用電力平日の昼間に電気を使う基本料金＝1,684.80円/kW 夏季＝17.13円/KWh 他季＝15.99円/KWh 契約電力 kW 低圧電力（200V) 基本料金 1,101円/ｋW 夏季＝16.97円/ｋWh 他季＝15.42円/kWh 50ｋW以下 200V 店舗 100V 店舗用自宅用空調照明冷蔵庫冷凍庫 _事務機器従量電灯B 従量電灯B 基本料金 30A 842.40円 40A 1,123.20円 50A 1,404.00円 60A 1,684.80円料金単価電灯B&C 共通 ~120kWh 19.43円/kWh 120~300kWh 25.91円/ｋWh 超過従量電灯C 60A以上基本料金 1ｋVA（ｋW） 280.80円冷蔵庫 **ｋW **ｋW **A **ｋW **A

契約をどうするか？

データによる

実測
