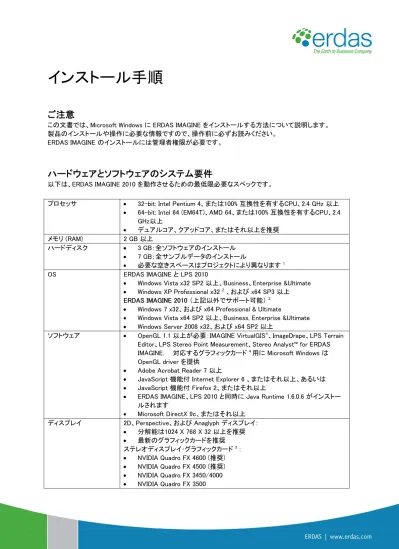

インストール手順

ご注意

この文書では、Microsoft Windows に ERDAS IMAGINE をインストールする方法について説明します。 製品のインストールや操作に必要な情報ですので、操作前に必ずお読みください。

ERDAS IMAGINE のインストールには管理者権限が必要です。

ハードウェアとソフトウェアのシステム要件

以下は、ERDAS IMAGINE 2010 を動作させるための最低限必要なスペックです。

プロセッサ  32-bit: Intel Pentium 4、または100% 互換性を有するCPU、2.4 GHz 以上  64-bit: Intel 64 (EM64T)、AMD 64、または100% 互換性を有するCPU、2.4

GHz以上  デュアルコア、クアッドコア、またはそれ以上を推奨 メモリ (RAM) 2 GB 以上 ハードディスク  3 GB：全ソフトウェアのインストール  7 GB：全サンプルデータのインストール  必要な空きスペースはプロジェクトにより異なります 1 OS ERDAS IMAGINE と LPS 2010

 Windows Vista x32 SP2 以上、Business、Enterprise &Ultimate  Windows XP Professional x32 2 _{、および x64 SP3 以上}

ERDAS IMAGINE 2010 （上記以外でサポート可能） 3

 Windows 7 x32、および x64 Professional & Ultimate

 Windows Vista x64 SP2 以上、Business, Enterprise &Ultimate  Windows Server 2008 x32、および x64 SP2 以上

ソフトウェア  OpenGL 1.1 以上が必要：IMAGINE VirtualGIS®_{、ImageDrape、LPS Terrain}

Editor、LPS Stereo Point Measurement、Stereo Analyst™ for ERDAS IMAGINE. 対応するグラフィックカード 4 _{用に Microsoft Windows は}

OpenGL driver を提供  Adobe Acrobat Reader 7 以上

 JavaScript 機能付 Internet Explorer 6 、またはそれ以上、あるいは  JavaScript 機能付 Firefox 2、またはそれ以上

 ERDAS IMAGINE、LPS 2010 と同時に Java Runtime 1.6.0.6 がインストー ルされます  Microsoft DirectX 9c、またはそれ以上 ディスプレイ 2D、Perspective、および Anaglyph ディスプレイ：  分解能は1024 X 768 X 32 以上を推奨  最新のグラフィックカードを推奨 ステレオディスプレイ･グラフィックカード 5 _：  NVIDIA Quadro FX 4600 (推奨)  NVIDIA Quadro FX 4500 (推奨)  NVIDIA Quadro FX 3450/4000  NVIDIA Quadro FX 3500

ステレオディスプレイ･モニター：

 Planar SD 3D/ステレオディスプレイ

 NVIDIA GeoForce 3D Vision Kit 6 _{付 120 Hz LCD モニター}

 True3Di ステレオ･モニター（19” はテスト済）  RealD (従来のステレオグラフィック) CrystalEyes  RealD Monitor ZScreen

周辺機器  ソフトインストール用DVD ドライブ  Microsoft Windows 互換マウス(スクロール･ホイール付を推奨)  Microsoft Windows をサポートする印刷機器 7 ライセンス管理上、次のうちの１つが必須：  TCP/IP 対応イーサネットカード、または  ハードウェアキー用USB ポートx1、または  ハードウェアキー用標準 (DB25) パラレルポートｘ1 以下のハンドコントローラでより効率的なデータ収集が可能：  Topomouse™ 、または Topomouse USB™

 Immersion 3D Mouse  Mouse-Trak

 Stealth 3D (Immersion)、シリアルポート、USB 対応  Stealth Z、シリアルポート、USB 対応

 EK2000 Hand Wheels  EMSEN Hand Wheels

ArcGIS との互換性 ERDAS IMAGINE と LPS 2010 は ArcGIS 9.2 または 9.3 と同じコンピュータにイ ンストールすることができます。

ERDAS IMAGINE、LPS 2010 の Geodatabase Support について：  ArcGIS versions 9.2/9.3 のインストール、または

 IMAGINE Geodatabase Support のインストール(別途 ArcGIS のライセン スは不要) 8 1. 一般的にディスク I/O はデータ処理速度に影響しますので、高速処理を行うハードディスクを使え ば作業効率が上がります。SCSI ハードディスクは SATA/IDE ドライブより高速です。フラッシュド ライブ（SSD）ではアクセス時間は速くなりますが、保持率は通常のスピンドル･ハードディスクより 遅くなります。ディスク・アレイで性能は向上しますが、特定のRAID では速度が遅くなる場合もあり ます。 2. Microsoft Windows XP x32 ではファイルサイズに制限があります。システム構成にもよりますが、 最大70GB程度です。他のOS ではそのような制限はありません。

3. ERDAS IMAGINE と LPS の対応OSが異なる場合があるのは、LPS ではステレオ表示の要件を満 たしている必要があるためです。

4. Microsoft Windows ではサポートする全てのグラフィックカード用の OpenGL ドライバーを提供して いますが、最適化されたグラフィックカードとドライバーの使用をお勧めします。

5. 3Dステレオ表示にはステレオ対応のグラフィックカードが必要です。カードは全てのコンピュータに 対応している わけではありませんので、お手持ちのグラフィックカードが使用するコンピュータに 対応していることを必ず確認してください。

6. NVIDIA GeoForce 3D Vision Kit 付き120 Hz LCD モニターを使用する場合、191.00 3D Vision USB ドライバーが必要となります。

7. HP-RTL ドライバーを推奨します。Windows x64 から印刷する場合、プリントサーバには64-bit プ リントドライバーが必要です。

8. Geodatabase Support は ArcGIS Engine 9.3.1170.0 を使用して設計されました。 ご注意 以上の条件が変更される場合もありますので、最新の情報につきましては弊社のホームページでご確認くだ さい： http://erdas.lgkk.jp

テンポラリファイルのフォルダ

複数の ERDAS IMAGINE のプロセスではテンポラリファイルが作成されます。複数のディスクを使用している マシンの場合、初期設定のディレクトリ (c:\temp) に十分なスペースがない場合もあります。

Preference Editor の User Interface and Session の Temporary File Directory を十分な空きスペースのある ディスクに設定してください。テンポラリファイルのサイズは実際扱っているファイルや作業によって異なります。 複数のテンポラリファイルは自動的には削除されませんので、必要であれば ERDAS IMAGINE を閉じてから テンポラリファイルを手動で削除してください。

Temporary File Directory で設定されているディレクトリにIMAGINEが書き込めない場合は c:\temp を作成し、 使用します。

例外

IMAGINE Subpixel Classifier は 「Temporary File Directory」 は使用しません。テンポラリファイルは Windows のテンポラリフォルダ環境設定（TMP）を使用します。処理する画像によって異なりますが、テンポラリファイル には100MB～250MBのディスク容量が必要です。必要であれば ERDAS IMAGINE を閉じてから 「TMP」 環境 設定を変更してください。 システム環境の設定方法： [コントロールパネル]- [システム] - [ 詳細設定] - [ 環境編集] から 「TMP」 環境設定を行います。

アドバイス

以下は ERDAS IMAGINE のインストールに関する一般的な注意事項です。 • インストールには日本語を使用しない、管理者権限が必要です。 •管理者がユーザーごとにアカウントを作成すると IMAGINE も各ユーザーの Preference に対応しますが、ユ ーザーアカウントを作成する際はホームディレクトリは別々に設定しなければなりません。

• Windows 上で最初に ERDAS IMAGINE を起動する場合、管理者権限が必要です。

インストール

ERDAS IMAGINE をインストールする時にアドオン・モジュールもインストールすることができます。アドオン･モ ジュールにもそれぞれライセンスの購入が必要です。 ローカルインストール ローカルでインストールする場合に必要なファイルをコピーして ERDAS IMAGINE を単独で動作できるように マシンを設定します。すべての IMAGINE モジュールやコンポーネントもそのマシンに入っています。ネットワー クへのアクセスは不要です。

アドオン・モジュール ERDAS IMAGINE 製品をインストールする時にアドオン・モジュールの追加も行えます（選択可能なモジュール がリストアップされます）。 例：VirtualGIS® _{を選択して、インストールが完了した後に VirtualGIS}® _{を含んでいるライセンスを登録。} インストール時にモジュールを選択せず、後で DVD-ROM から追加することも可能です。

インストーラ DVD “ERDAS 2010 Software”

任意のメニューボタンをクリックするとオプションが表示されます。各カテゴリーでは Release Notesや様々な ガイドがドキュメント（英文）として用意されています。オプションを選択して、ダブルクリックすると、選択したオ プションをインストールすることができます。

ERDAS IMAGINE のインストール

概要

ここでは ERDAS IMAGINE をローカルインストールする方法について説明します。

ローカルインストールとは、製品をインストール先のマシンで動作可能な状態にするということです。

Windows 上で ERDAS IMAGINE をインストールするには管理者権限でログインする必要があります。管理者 権限以外でインストールを行うとエラーが表示されますので、管理者権限で再度ログインしてからインストール を行ってください。 本作業を行う前に、あらかじめERDAS-Net Licensing2010のインストールを行ってください。

ERDAS IMAGINE のインストール手順

ERDAS IMAGINE をインストールするには、以下の操作を行います。 1. Microsoft Windows を起動します。 インストール作業を行う前に、全てのアプリケーションを終了してください。 2. 管理者権限でログインしてください。 3. インストーラDVDをDVDドライブに挿入してください。 自動的にメインパネルが表示されます。 自動再生が無効になっている場合、Windows の 「スタート」 ⇒ 「 ファイル名を指定して実行」 から ≪DVD ド ライブ≫:\autorun.exe でメインパネルを開くことも可能です。 4. 「ERDAS IMAGINE 2010」 をクリックします。オプションリストが表示されます。

注：ERDAS-Net Licensing 2010のインストールを行っていない場合、ここでERDAS-Net Licensing2010のインストールを行 うよう、メッセージウインドウが表示されます。

5. ERDAS IMAGINE 2010 を選び、ダブルクリックします。インストールウィザードが開きます。

「ガイドツアー」 に必要なサンプルデータは ERDAS IMAGINE をインストールする際、自動的にはインスト ールされませんので、IMAGINE のインストール終了後、Example Data DVD を使ってサンプルデータのイ ンストールを行ってください。

ERDAS IMAGINE のインストールを中止する場合はダイアログの下にある [ Cancel ]、そして [ Yes ] ボタ ンをクリックします。その後 [ Exit ] をクリックして ERDAS 製品インストーラを閉じてください。

6. 「License Agreement」 ダイアログが開きます。全ての内容を確認するには 「矢印」 または 「Page Down」 を使用します。

7. 「使用許諾契約書」が表示されます。

8. 同意しない場合は 「I do not accept the terms in the license agreement」 を選択し、[ < Back ] または [ Cancel ] をクリックしてインストールを終了してください。

「Destination Folder」 ダイアログが開きますので IMAGINE のインストール先のフォルダを指定してくださ い。ERDAS IMAGINE の動作に必要なファイルは全てこのフォルダにコピーされます。 ERDAS IMAGINE と LPS 9.2 以降のバージョンのインストールでは、ごくまれに8.3セッティングを検出する ことがあります。この時、9.1以前のバージョンではインストールはできず、また、9.2以降のバージョンでは インストールの最中に警告が現れます。このような警告やインストールの失敗を防ぐため、事前に下記に ついて確認してください： - MS NftsDisable8dot3NameCreation レジストリ入力が１つに設定されていること（8.3 ファイル/フォル ダ名 以外は作成不可） - インストールフォルダ内のフォルダ名にショートカットがないこと（8.3 フォーマットではない） - インストールパスにインストールフォルダ名に似た名前を持つファイルがないこと レジストリの入力をすると同じような問題が起きますので、レジストリを再設定したらレジストリ、およびファ イル/フォルダ名を修正します。レジストリの再設定では、8.3ではないファイル/フォルダフォーマットの問 題を解決するだけですから、レジストリの変更を確定するため、必ずリブートしてください。

詳細はこちらをご参照ください。：Home(http://erdas.lgkk.jp) ⇒サポート⇒インストール⇒8dot3 and Error193について（http://erdas.lgkk.jp/install_appendix.php?t=8dot3+and+Error193&i=3）

9. インストール先を変更する場合は [ Change... ] ボタンをクリックします。その後 「Change Current Destination Folder」 ダイアログが開きます。 新規フォルダを作成してインストール先に指定したい場合、「New Directory」 アイコンをクリックするか、 新規フォルダ名を入力してください。 10. インストール先のフォルダを選択、または入力してください。 11. [ OK ] ボタンをクリックして、「Destination Folder」 ダイアログに戻ります。

12. [ Next ] ボタンをクリックします。

「Select Features」 ダイアログが開きます。インストールする ERDAS IMAGINE のモジュールを選択しま す。

アイコンについての説明を確認する場合は、[ Help ] ボタンをクリックします。

13. インストールする ERDAS IMAGINE モジュールを選択します。

例： ERDAS IMAGINE Professional と Vector モジュールを購入した場合、IMAGINE Professional® _と IMAGINE Vector™ モジュールを選択してください。

モジュールをインストールしない場合は：

• モジュールのアイコンをクリックしてオプションメニューを開いてください。 • 「X This feature will not be available」 を選択してください。

• モジュールの後に「X」が表示されているのを確認してください。 モジュールを選択する時は以下の表を必ず確認してください。

条 件 インストール時に選択可能な

アドオンモジュール * Essential Advantage Professional 備考

AutoSync 2D Transform には Essential が必要。3D Transform に は Advantage が必要。 VirtualGIS NITF 2.1

条 件 インストール時に選択可能な

アドオンモジュール * Essential Advantage Professional 備考

Objective

Stereo Analyst for ERDAS IMAGINE

OrthoRadar SAR Interferometry StereoSAR DEM Radar Interpreter Advantage で はオプション。 Professional で はコアの一部。 DeltaCue Feature Interoperability Vector Enterprise Editor Feature Loader (Oracle) Georaster Loader (Oracle) IMAGIZER Data Prep Help Jave SE Runtime (1.6.0.6) * IMAGINE Professional では、全てのアドンモジュールが使用可能です。 * アドオンモジュールの動作には別売のライセンスが必要です 以下のアドオンモジュールは全ての IMAGINE コアモジュールに含まれますが、動作には別売のライセン スが必要です： • Map2PDF • IMAGINE Easytrace

• IMAGINE MrSID Encoder。MrSID は LizardTech が開発した wavelet 圧縮テクノロジーです。

以下のアドオンモジュールは IMAGINE Advantage や Professional に含まれます。IMAGIZERを動作させ るには別売のライセンスが必要です：

• ERDAS MosaicPro • IMAGIZER

ATCOR2/ATCOR3のインストールにはIMAGINE Advantage以上のコアモジュールが必要です。 インストールには、インストーラDVDを起動し[ ERDAS Desktop ] を選択し、[ ERDAS IMAGINE ]から [ ATCOR for ERDAS IMAGINE 2010 ]を

ダブルクリックしてインストールを行ってください。インストーラはATCOR2/3共に共通です。

Feature Analyst for IMAGINE/LIDAR Analyst for IMAGINEのインストールには、IMAGINE Essential以上 のコアモジュールが必要です。インストールファイルは、ERDAS 2010 Softwareインストールメディアとは 別の提供となります。

IMAGINE Developers’Tookit は、単独で動作する開発環境用のツールキットです。別売の製品で、ダウン ロードによるご提供のみとなっております。詳細は各代理店までお問合せください。

14. 「Select Features」 ダイアログの下にある [ Next ] ボタンをクリックします。

インストールの進捗状況が表示されます。ステータスが100%になる前に 「Performing one time configuration tasks」 ダイアログが表示されます。

16. 「Launch License Manager ･･･」 にチェックを入れて、ライセンスファイルやライセンスサーバを指定します。 Launch License Manager については別紙を参照してください。

17. 「InstallShield Wizard Completed」 ダイアログの [ Finish ] をクリックすると、「File Association Manager」

ダイアログが表示されます。

ここで、ファイル名をダブルクリックすることでERDAS IMAGINEが起動し、ファイルのロードが可能なファイルの拡張子 を選択し、ERDAS IMAGINEと関連付けることが可能です。

ERDAS IMAGINE Format及びExtended Formatsの横のプラスダイアログをクリックし、ERDAS IMAGINEと関連付けた いファイルの拡張子を選択してください。

18. 「File Associations」 にチェックを入れて [ Apply ]をクリックしてください。これでERDAS IMAGINEに関連付 けしたいファイルが設定されました。

ERDAS IMAGINE 体験版

製品を購入する前に ERDAS IMAGINE を30日間体験することができます。 ここでは、体験版の使用方法について説明します。

ERDAS IMAGINE 体験版には日本語を使用しない、管理者権限が必要です。

Windows 7、および Windows Vista では IMAGINE アイコンから始め、右クリックで “Run as Administrator” を 選択してデモモードを起動させてください。

旧バージョンの ERDAS IMAGINE 体験版を動作させたことがある場合は、新バージョンの ERDAS IMAGINE 体験版を動作させることはできません。

1. 「スタート」 ⇒ 「すべてのプログラム」 ⇒ 「 ERDAS 2010」 ⇒ 「ERDAS IMAGINE 2010」 ⇒ 「ERDAS IMAGINE 2010 」 を選択して ERDAS IMAGINE を起動します。

≪IMAGINE_HOME≫\bin\ntx86 にある imagine.exe が実行されます。デスクトップ上の ERDAS IMAGINE へのショートカットから起動することもできます。

次のダイアログが表示されたら [ OK ] をクリックします。

「Welcome to ERDAS IMAGINE」 ダイアログが開きます。

* 本画面からWEB 経由でライセンスをお申込みいただくことはできません。

2. [ Run ERDAS IMAGINE in Demonstration Mode ] を選択して [ Continue... ] をクリックします。「ERDAS IMAGINE Demonstration Mode」 ダイアログが表示されます。

使用期限など、体験版についての情報が表示されますので、確認後 [ OK ] をクリックします。

ERDAS IMAGINE 体験版は、初回起動日から30日間有効です。使用期限を過ぎると 「ERDAS IMAGINE Demonstration Mode」 は選択できなくなります。ライセンスファイル、ライセンスサーバの指定のいずれか を選択していただく必要があります。

IMAGINE のライセンス

IMAGINE2010 は ERDAS-Net Licensing2010 という新しいライセンス管理システムを採用し、１つのライセンス ファイルで全モジュールの保護、および確実な動作を管理します。

ERDAS IMAGINE 初回起動について

1. ERDAS IMAGINE をインストールした後、「スタート」 ⇒ 「すべてのプログラム」 ⇒ 「 ERDAS 2010」 ⇒ 「ERDAS IMAGINE 2010」 ⇒ 「ERDAS IMAGINE 2010 」 を選択して ERDAS IMAGINE を起動します。

Geodatabase Support のインストール

概要

ERDAS IMAGINE 上で ArcGIS®_{Geodatabase 形式のデータをサポートするのが Geodatabase Support です。} これにより ArcGIS ベクターデータにアクセスすることができますが、既に ArcGIS、ArcMap、ArcCatalog 製品 を搭載しているシステムでは Geodatabase Support のインストールは不要です。

IMAGINE の Geodatabase Support

ERDAS IMAGINE は最新の ArcGIS 製品やデータフォーマットと連携するために、ESRI ArcObjects 環境を取 り入れました。ERDAS IMAGINE で ArcObjects を使用するということは IMAGINE が ArcGIS の拡張として使 用できるということです。Geodatabase Support は画像解析やリモートセンシングの機能を拡張し、 Geodatabase のような ESRI データフォーマットとシームレスに統合する便利なツールです。 以下のようなデータ読込みに対応しています。また、Geodatabase へのアクセスにも適用されます： • ラスターデータ上にベクターデータを表示 • 地図作成時にベクターデータを利用 • ベクターデータに含まれる属性を表示 • 属性内容によって地物のシンボルを作成 • Supervised Classification に地物（ポイント、ライン、ポリゴン）を利用 • Spatial Models に地物を利用 • Surfacing Tool に地物を利用

• 空間的に Areas of Interest (AOI) 上の処理を制限するために AOI を指定する時に地物を利用 以下のような Simple Personal Geodatabase へのデータ書込みおよび編集が可能です：

• 編集可能なデータの地物の編集 • 編集可能なデータの属性の編集 • 対応しているデータの項目の追加・削除

IMAGINE Geodatabase Support のインストール

IMAGINE Geodatabase Support をインストールするには以下の操作を行います。

Windows での ERDAS IMAGINE のインストールには、日本語を使用しない、管理者権限が必要です。 Windows の管理者権限をお持ちでない場合は 「現在の権限でインストールは行えません」 というダイアログ が表示されますので、管理者権限で再度ログインしてからもう一度インストールを行ってください。

1. Microsoft Windows を起動してください。

インストール作業を行う前に、全てのアプリケーションを終了してください。

2. ERDAS IMAGINE Geodatabase Support をインストールするには、管理者権限が必要です。

3. ERDAS 製品のインストーラ DVD をコンピュータの DVD ドライブに挿入します。 ERDAS インストーラのメインパネルが開きます。

自動再生が無効になっている場合、「スタート」 ⇒ 「ファイル名を指定して実行」から ≪DVDドライブ≫: ￥autorun.exe でメインパネルを開くことも可能です。

4. [ ERDAS IMAGINE 2010] をクリックしてください。オプションリストが表示されます。

5. 「Geodatabase v9.3 Support for ERDAS IMAGINE」 を選び、ダブルクリックします。 インストールウィザー ドが開きます。

6. [ Install ] をクリックします。 「Welcome to the ArcGIS Engine Runtime Setup」 ダイアログが開きます。

7. [ Next > ] をクリックします。

「License Agreement」 ダイアログが開きます。

8. 使用許諾契約書に同意する場合は 「I accept the license agreement」 を選択し [ Next > ] をクリックしま す。

「Select Installation Type」 ダイアログが開きます。

9. すべての機能をインストールする場合は 「Complete」 を選択し [ Next > ] をクリックします。 「Destination Folder」 ダイアログが開きますので、インストール先のフォルダを指定してください。

10. インストール先を変更する場合は [ Browse ･･･ ] をクリックしてフォルダを参照してください。[ Next > ] を クリックすると 「Python Destination Folder」 ダイアログが開きます。

11. インストール先を変更する場合は [ Browse ･･･ ] をクリックしてフォルダを参照してください。

12. [ Next > ] をクリックするとインストールが開始されます。

13. インストールが終了すると 「ArcGIS Engine Runtime has been successfully installed」 というメッセージが 表示されます。

14. ArcGIS Engine Runtime のインストール終了後、「Welcome to InstallShield Wizard for GeoDB_Support」 ダイアログが開きます。

16. 使用許諾契約書に同意する場合は 「I accept the terms in the license agreement」 を選択し [ Next > ] をクリックします。

17. [Install]をクリックすると、インストールが開始されます。

インストールが終了すると、「The InstallShield Wizard has successfully installed GeoDB_Support」というメ ッセージが表示されます。
