最近のアニロックスはどうなっているか

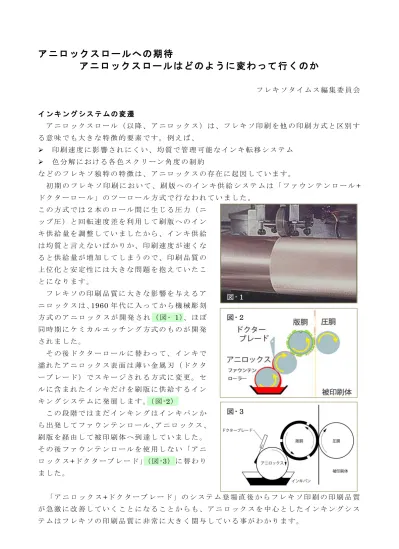

ア ニ ロ ッ ク ス ロ ー ル へ の 期 待

ア ニ ロ ッ ク ス ロ ー ル は ど の よ う に 変 わ っ て 行 く の か

フ レ キ ソ タ イ ム ス 編 集 委 員 会 イ ン キ ン グ シ ス テ ム の 変 遷 ア ニ ロ ッ ク ス ロ ー ル （ 以 降 、 ア ニ ロ ッ ク ス ） は 、 フ レ キ ソ 印 刷 を 他 の 印 刷 方 式 と 区 別 す る 意 味 で も 大 き な 特 徴 的 要 素 で す 。 例 え ば 、  印 刷 速 度 に 影 響 さ れ に く い 、 均 質 で 管 理 可 能 な イ ン キ 転 移 シ ス テ ム  色 分 解 に お け る 各 色 ス ク リ ー ン 角 度 の 制 約 な ど の フ レ キ ソ 独 特 の 特 徴 は 、 ア ニ ロ ッ ク ス の 存 在 に 起 因 し て い ま す 。 初 期 の フ レ キ ソ 印 刷 に お い て 、 刷 版 へ の イ ン キ 供 給 シ ス テ ム は 「 フ ァ ウ ン テ ン ロ ー ル+ ド ク タ ー ロ ー ル 」 の ツ ー ロ ー ル 方 式 で 行 な わ れ て い ま し た 。 こ の 方 式 で は ２ 本 の ロ ー ル 間 に 生 じ る 圧 力 （ ニ ッ プ 圧 ） と 回 転 速 度 差 を 利 用 し て 刷 版 へ の イ ン キ 供 給 量 を 調 整 し て い ま し た か ら 、 イ ン キ 供 給 は 均 質 と 言 え な い ば か り か 、 印 刷 速 度 が 速 く な る と 供 給 量 が 増 加 し て し ま う の で 、 印 刷 品 質 の 上 位 化 と 安 定 性 に は 大 き な 問 題 を 抱 え て い た こ と に な り ま す 。 フ レ キ ソ の 印 刷 品 質 に 大 き な 影 響 を 与 え る ア ニ ロ ッ ク ス は 、1960 年 代 に 入 っ て か ら 機 械 彫 刻 方 式 の ア ニ ロ ッ ク ス が 開 発 さ れ （ 図- 1）、 ほ ぼ 同 時 期 に ケ ミ カ ル エ ッ チ ン グ 方 式 の も の が 開 発 さ れ ま し た 。 そ の 後 ド ク タ ー ロ ー ル に 替 わ っ て 、 イ ン キ で 濡 れ た ア ニ ロ ッ ク ス 表 面 は 薄 い 金 属 刃 （ ド ク タ ー ブ レ ー ド ） で ス キ ー ジ さ れ る 方 式 に 変 更 。 セ ル に 含 ま れ た イ ン キ だ け を 刷 版 に 供 給 す る イ ン キ ン グ シ ス テ ム に 発 展 し ま す 。（ 図-2） こ の 段 階 で は ま だ イ ン キ ン グ は イ ン キ パ ン か ら 出 発 し て フ ァ ウ ン テ ン ロ ー ル 、ア ニ ロ ッ ク ス 、 刷 版 を 経 由 し て 被 印 刷 体 へ 到 達 し て い ま し た 。 そ の 後 フ ァ ウ ン テ ン ロ ー ル を 使 用 し な い 「 ア ニ ロ ッ ク ス+ド ク タ ー ブ レ ー ド 」（ 図 -3） に 替 わ り ま し た 。 「 ア ニ ロ ッ ク ス+ド ク タ ー ブ レ ー ド 」 の シ ス テ ム 登 場 直 後 か ら フ レ キ ソ 印 刷 の 印 刷 品 質 が 急 激 に 改 善 し て い く こ と に な る こ と か ら も 、 ア ニ ロ ッ ク ス を 中 心 と し た イ ン キ ン グ シ ス テ ム は フ レ キ ソ の 印 刷 品 質 に 非 常 に 大 き く 関 与 し て い る 事 が わ か り ま す 。 図-１ 図-２ 図-３

１ ９ ８ ０ 年 代 初 頭 に な る と ア ニ ロ ッ ク ス は レ ー ザ ー 彫 刻 と セ ラ ミ ッ ク 素 材 の コ ン ビ ネ ー シ ョ ン で 製 作 さ れ る よ う に な り 、 画 期 的 に 緻 密 性 と 長 寿 性 が 向 上 し ま す 。 そ し て こ の コ ン ビ ネ ー シ ョ ン が 現 在 の 標 準 的 構 成 と な っ て い ま す 。 さ ら に イ ン キ チ ャ ン バ ー （ 図-4） の 登 場 で イ ン キ パ ン が 不 要 に な り 、 イ ン キ ン グ シ ス テ ム は 私 達 が 現 在 よ く 目 に す る 形 態 に 辿 り 着 き ま し た 。 チ ャ ン バ ー 化 さ れ た た め 、 密 封 さ れ た イ ン キ に 含 ま れ る 溶 剤 ま た は 水 の 蒸 発 が 極 小 化 さ れ 、 イ ン キ 粘 度 と 濃 度 の 安 定 に 大 き な 改 善 が あ り ま し た 。 こ れ ら が ア ニ ロ ッ ク ス を 中 心 と し た 大 雑 把 な シ ス テ ム の 変 遷 に な り ま す 。 そ し て イ ン キ ン グ シ ス テ ム が こ の 段 階 に 達 し て か ら 、 本 稿 の 主 題 で あ る ア ニ ロ ッ ク ス の 技 術 革 新 が 急 激 に 起 こ り 始 め た の で す 。 現 在 使 用 さ れ て い る ア ニ ロ ッ ク ス を 、 製 造 方 法 や 仕 様 な ど に 従 っ て 概 要 を 表 に ま と め ま し た 。（ 表 － １ ） 表 に 記 載 さ れ て い る 内 容 に つ い て 次 項 か ら 取 り 上 げ て い き ま す 。 （ 表 － １ ） 製 造 方 法 素 材+表 面 仕 上 げ セ ル 形 状 セ ル ア ン グ ル 解 像 度 機 械 彫 刻 （ ミ ル ） 銅+ ハードクロム（メッキ）  四 角 錐 45° ～350LPI エ ッ チ ン グ 銅+ ハードクロム（メッキ）  四 角 錐 45° ～300LPI レ ー ザ ー 彫 刻 CO２ YAG ア ル ミ+ 酸 化 ク ロ ム （ 溶 射 ）  ハ ニ カ ム  ラ ウ ン ド 30° 45° 60° ヘ リ カ ル ～2500LPI 新 パ タ ー ン ア ル ミ+ 酸 化 ク ロ ム 酸化チタン（混合溶射）  長 矩 形  蛇 行 畝  凸 型 30° 60° ヘ リ カ ル レ ー ザ ー 彫 刻 CO２ YAG ア ニ ロ ッ ク ス の 役 割 ア ニ ロ ッ ク ス の 役 割 は 、 ド ク タ ー チ ャ ン バ ー （ ま た は フ ァ ウ ン テ ン ロ ー ル ） か ら 供 給 さ れ る イ ン キ を 、 均 質 に 定 量 受 け 取 っ た 後 に 刷 版 に 受 け 渡 す こ と で す 。 印 刷 す る デ ザ イ ン ・ 刷 版 解 像 度 ・ 被 印 刷 体 ・ 印 刷 色 な ど に よ っ て 、 ア ニ ロ ッ ク ス に 求 め ら れ る イ ン キ 供 給 量 は 変 化 し ま す の で 、 適 切 な 印 刷 効 果 を 得 る た め に は 適 切 な ア ニ ロ ッ ク ス 仕 様 を 選 ぶ 必 要 が あ り ま す 。 ア ニ ロ ッ ク ス の 仕 様 通 常 は ロ ー ル 寸 法 以 外 の ア ニ ロ ッ ク ス の 仕 様 は 、 １ ） 解 像 度 （ 線 数 ） と ２ ） イ ン キ 図-４

図-５ 保 有 量 で 表 現 さ れ ま す 。 一 般 的 に 解 像 度 が 高 く な る と 保 有 量 は 小 さ く な り ま す が 、 こ れ は セ ル 形 状 の 制 約 に よ る も の で 、 ア ニ ロ ッ ク ス 仕 様 を 決 定 す る 特 徴 的 側 面 で す 。 そ し て ア ニ ロ ッ ク ス の 解 像 度 は 、A） 使 用 す る 刷 版 の 解 像 度 に 基 づ い て 選 定 さ れ ま す 。 ま た ア ニ ロ ッ ク ス の イ ン キ 保 有 量 は 、B） 印 刷 物 で 目 標 と す る イ ン キ 濃 度 か ら 選 定 さ れ る こ と に な り ま す 。 解 像 度 は Ｌ Ｐ Ｉ （ ま た は Ｌ Ｐ Ｃ ） で 、 イ ン キ 保 有 量 は Ｂ Ｃ Ｍ （ ま た は ｃ ｃ ／ ㎡ ） で 標 記 さ れ ま す 。

Ｌ Ｐ Ｉ ( 線 ／ イ ン チ Line Per Inch) Ｌ Ｐ Ｃ (線 ／ セ ン チ Line Per Centimeter)

Ｂ Ｃ Ｍ （10 億 立 方 ミ ク ロ ン Billion Cubic Micron ） ＣＣ／㎡（立方ｃｍ／㎡ Cubic Centimeter Per Square Meter）

セ ル の 仕 様 セ ル 自 体 は 大 き さ（ 直 径 ）【 タ テ ×ヨ コ 】と 深 さ【 奥 行 】が あ る ３ Ｄ 構 造 で 、そ れ ぞ れ の ス ペ ッ ク で 仕 様 が き ま り ま す 。 ま ず に 大 き さ に つ い て 見 て い き ま す 。 解 像 度 が Ｌ Ｐ Ｉ で 標 記 さ れ る 事 は 、 ア ニ ロ ッ ク ス 軸 芯 方 向 1.0 イ ン チ 間 に 何 個 の イ ン キ 格 納 穴 （ セ ル ） が 有 る の か を 表 す 数 字 で 表 現 さ れ ま す 。 周 知 の 事 で す が 、 印 刷 し た い 画 像 詳 細 部 を ど の 程 度 ま で 再 現 す る の か に 応 じ て 刷 版 の 解 像 度 （ Ｌ Ｐ Ｉ ） が 決 ま り ま す 。 そ し て 刷 版 の 解 像 度 に 応 じ て ア ニ ロ ッ ク ス の 解 像 度 が 選 定 さ れ て き ま す 。 美 粧 性 を 追 及 す る 印 刷 で は そ の 比 率 は １ ： ５ （ ～ ７ ） で す 。 つ ま り 刷 版 が １ ２ ０ Ｌ Ｐ Ｉ の 場 合 、 使 用 す べ き ア ニ ロ ッ ク ス は ６ ０ ０ ～ ８ ４ ０ Ｌ Ｐ Ｉ に な り ま す 。 さ ら に ハ イ ラ イ ト 部 の 最 小 点 を 考 慮 す る 必 要 が 有 る 場 合 で は 、 比 率 は １ ： ９ （ ～ １ ０ ） 程 度 と な り ま す 。 図-5 通 常 の 線 画 印 刷 で も そ の 比 率 は １ ： ３ を 下 限 と し て 、 ア ニ ロ ッ ク ス の 解 像 度 が 選 定 さ れ る こ と が 望 ま し い と 言 わ れ ま す 。 次 に 深 さ で す が 、 深 さ は イ ン キ 保 有 量 を 決 定 す る 要 素 で す 。 セ ル が 深 い ほ ど イ ン キ 保 有 量 は 大 き く な り ま す が 、同 じ ５ ０ ０ Ｌ Ｐ Ｉ の ア ニ ロ ッ ク ス で も セ ル 深 度 の 仕 様 違 い で 、【 ５ ０ ０ Ｌ Ｐ Ｉ ／ ２ ． ７ Ｂ Ｃ Ｍ 】 か ら 【 ５ ０ ０ Ｌ Ｐ Ｉ ／ ５ ． ２ Ｂ Ｃ Ｍ 】 な ど と 、 二 倍 以 上 の イ ン キ 保 持 能 力 が 変 化 し ま す 。 た だ し セ ル 深 度 は イ ン キ を “ 保 持 ” す る 能 力 で あ っ て “ 刷 版 へ 転 移 さ せ る ” 能 力 と は 必 ず し も 一 緒 に な り ま せ ん 。 後 述 し ま す が 、 セ ル が 深 け れ ば 濃 度 の 上 が っ た 印 刷 が 出 来 る と は 限 り ま せ ん 。

セ ル の 形 状 と 配 列 セ ル の 形 状 は 製 造 方 法 に よ っ て 変 化 し ま す 。 初 期 の ア ニ ロ ッ ク ス に お け る 機 械 彫 刻 と ケ ミ カ ル エ ッ チ ン グ で は 四 角 錐 （ ダ イ ア モ ン ド ） 型 （ 図-6） で し た 。 レ ー ザ ー 彫 刻 に な る と 椀 （ ラ ウ ン ド ／ ハ ニ カ ム ） 型 （ 図-7） に な り ま す 。 セ ル は ア ニ ロ ッ ク ス 表 面 に 一 定 の 規 律 で 配 列 さ れ て い ま す 。 ア ニ ロ ッ ク ス 登 場 当 初 か ら 軸 芯 方 向 に 対 し て ４ ５ °ア ン グ ル で 配 列 さ れ た も の が 一 般 的 で し た 。（ 図-8）多 色 印 刷 用 の フ レ キ ソ 刷 版 の ス ク リ ー ン 角 度 で ４ ５ °が 使 用 さ れ な い 理 由 が ア ニ ロ ッ ク ス の ４ ５ °セ ル ア ン グ ル で す 。 ２ つ の ア ン グ ル が 同 調 し て し ま う と モ ア レ や 色 調 再 現 性 な ど に 大 き な 悪 影 響 が 出 て し ま い ま す 。 因 み に ア ニ ロ ッ ク ス を 使 用 し な い オ フ セ ッ ト や グ ラ ビ ア で は 回 避 す べ き ア ン グ ル が あ り ま せ ん 。 レ ー ザ ー 彫 刻 で は ６ ０ °ア ン グ ル が 主 流 に な っ て い ま す （ ま た は ３ ０ °も 散 見 さ れ ま す ）（ 図-9 図 -10）。 ア ン グ ル は 刷 版 の 仕 様 を 考 慮 す る だ け で な く 、 イ ン キ カ ッ ト や エ ア ー 抱 き 込 み 防 止 、 ド ク タ ー ブ レ ー ド 寿 命 な ど ド ク タ ー ブ レ ー ド と の 理 想 的 な 関 係 構 築 の 見 地 か ら も 考 慮 さ れ ま す 。 フ レ キ ソ で は ア ニ ロ ッ ク ス の セ ル 角 度 ： ４ ５ °を 外 し て 各 色 の ス ク リ ー ン 角 度 を 設 定 し て 図-６ 図-７ 図 ｰ８ 図-９ 図-10

き ま し た が 、 レ ー ザ ー 彫 刻 セ ラ ミ ッ ク ア ニ ロ ッ ク ス で 標 準 と な っ て い る セ ル 角 度 ： ６ ０ ° も 外 す よ う に な り ま し た 。 従 っ て ０ °か ら ９ ０ °ま で の 象 限 の 間 に 、 使 用 で き な い 角 度 域 が ４ ５ °か ら ６ ０ °ま で あ る の で フ レ キ ソ の 色 別 ス ク リ ー ン 角 度 は 大 分 窮 屈 に 見 え ま す 。（ 図-11） ま た ４ ５ °と ６ ０ °の 違 い を ア ニ ロ ッ ク ス 表 面 積 の セ ル 数 の 観 点 で 比 較 す る と 、 解 像 度 を ４ ０ ０ Ｌ Ｐ Ｉ と 仮 定 し て ４ ５ °で は １ ｃ ㎡ 当 た り ２ ５ ， ６ ０ ０ 個 。 ６ ０ °で は ２ ９ ， ４ ４ ０ 個 と な り 、 約 １ ５%ほ ど 多 く な り ま す 。 ６ ０ °が 主 流 に な っ た の は 、 こ の イ ン キ 保 持 量 ア ッ プ に も 理 由 が 有 り ま す 。

最 近 の 技 術 革 新 に つ い て

彫 刻 技 術 の 革 新 当 初 レ ー ザ ー 彫 刻 で 使 用 さ れ た レ ー ザ ー は 唯 一 、 炭 酸 ガ ス レ ー ザ ー で し た 。 加 工 可 能 な 解 像 度 は ５ ０ ０ Ｌ Ｐ Ｉ で 、 セ ル オ ー プ ニ ン グ （ セ ル 直 径 ） は 約 ５ ０ μ で し た 。 し か し そ れ ま で の 標 準 解 像 度 に 比 べ て 約 １ ／ ２ サ イ ズ で の 加 工（2 倍 の 緻 密 性 ）が 可 能 に な っ た た め 、 刷 版 で 使 用 で き る 解 像 度 は 一 気 に １ ２ ０ ～ １ ３ ３ Ｌ Ｐ Ｉ ま で 広 が り 、 印 刷 の 美 粧 性 が 格 段 に 改 善 さ れ ま し た 。 現 在 レ ー ザ ー 彫 刻 に 用 い ら れ る レ ー ザ ー は 炭 酸 ガ ス レ ー ザ ー に 加 え て Ｙ Ａ Ｇ 、 フ ァ イ バ ー 、 サ ー マ ル と い っ た 多 様 な レ ー ザ ー が 利 用 さ れ て い ま す 。 新 し く 利 用 さ れ る よ う に な っ た こ れ ら レ ー ザ ー の 共 通 の 特 徴 は 、 炭 酸 ガ ス レ ー ザ ー に 比 べ て ビ ー ム が 細 く 、 反 応 速 度 が 速 い の で 微 細 な 加 工 を す る に は 圧 倒 的 に 優 れ て い る こ と で す 。 レ ー ザ ー ビ ー ム 以 外 に も 光 学 系 、 制 御 系 の 技 術 進 化 も 進 ん だ 結 果 、 現 在 の 解 像 度 は １ ５ ０ ０ Ｌ Ｐ Ｉ で 、 セ ル オ ー プ ニ ン グ は １ ７ μ と い う 緻 密 性 に 達 し ま す 。 一 部 で は ２ ５ ０ ０ Ｌ Ｐ Ｉ 、 ３ ５ ０ ０ Ｌ Ｐ Ｉ と 言 う ス ペ ッ ク を 謳 う メ ー カ ー も あ り ま す 。 セ ル 形 状 の 進 化 イ ン キ 保 持 量 は セ ル 直 径 と セ ル 深 度 に よ っ て 決 ま り ま す 。 ア ニ ロ ッ ク ス の 仕 様 と し て は 【 ５ ０ ０ Ｌ Ｐ Ｉ で ４ ． ４ Ｂ Ｃ Ｍ 】 ま た は 、 同 じ ５ ０ ０ Ｌ Ｐ Ｉ で も 【 ５ ０ ０ Ｌ Ｐ Ｉ で ５ ． ５ Ｂ Ｃ Ｍ 】 な ど と 言 う 表 現 に な っ て き ま す 。 一 般 的 に は 、 よ り 大 き な 保 持 量 を 持 つ ア ニ ロ ッ （図－11） 7.5° Cyan 45°アニロックス 37.5°Black 60°アニロックス 67.5° Magenta 82.5°Yellow

ク ス で は イ ン キ 濃 度 が 高 い 印 刷 が 可 能 に な り ま す 。 一 方 、 同 じ 仕 様 の ２ 本 の ア ニ ロ ッ ク ス で 印 刷 さ れ た ベ タ 濃 度 が 同 じ で あ る と 言 え ま せ ん 。 そ れ は セ ル 形 状 に 密 接 な 関 係 が あ り ま す 。 図-12,13 は 代 表 的 な セ ル 形 状 を 掲 載 し て い ま す が 、 各 形 状 に お い て セ ル が イ ン キ で 満 杯 に な っ た 状 態 が ア ニ ロ ッ ク ス 仕 様 で 言 う と こ ろ の 保 持 量 ： Ｂ Ｃ Ｍ に な り ま す 。 そ れ ぞ れ の 形 状 は ア ニ ロ ッ ク ス 製 法 や 使 用 レ ー ザ ー タ イ プ に よ っ て 変 化 し ま す 。 図-12 は 機 械 彫 刻 お お よ び エ ッ チ ン グ で 製 作 さ れ た も の を 、 図-13 は レ ー ザ ー 彫 刻 に よ っ て 制 作 さ れ た も の を 表 現 し て い ま す 。 図-12 お よ び-13 で 表 現 し て い る ６ 種 類 の セ ル は 、 計 算 上 は 全 て 同 じ イ ン キ 保 持 量 を 持 っ て い ま す 。 そ し て 、 こ れ ら の 図 で は 刷 版 と コ ン タ ク ト し た 後 で セ ル に 残 留 す る と 考 え ら れ る イ ン キ を 示 し ま し た 。 計 算 上 同 一 の 保 持 量 を 持 つ ア ニ ロ ッ ク ス で も 、 刷 版 へ の 転 移 量 お よ び 印 刷 さ れ る イ ン キ 濃 度 が 変 化 す る 理 由 は 、 こ れ ら の よ う に セ ル 内 壁 の 形 状 に よ っ て 変 わ っ て く る 残 留 イ ン キ 量 に 影 響 を 受 け る か ら で す 。 図-14 は ３ 種 の 異 な る セ ル 形 状 に お い て 転 移 後 の 残 イ ン キ 量 の 差 を 示 し た も の で す 。 ３ 種 の セ ル に 保 持 で き る イ ン キ 量 は 同 じ で す が 、 残 イ ン キ 量 は 形 状 に よ っ て こ の よ う に 差 が で て き ま す 。 残 留 イ ン キ は 経 時 的 に 目 詰 ま り や イ ン キ 保 持 量 の 低 下 を 誘 発 し ま す の で 、 適 宜 洗 浄 で こ れ を 回 避 す る 必 要 が あ り ま す 。 ア ニ ロ ッ ク ス の 性 能 低 下 を 防 ぐ 意 味 で も 、 セ ル 内 壁 に 角 （ カ ド ） の 無 い 、 つ ま り よ り 半 球 状 に 近 い セ ル 形 状 が 必 要 に な り 、 そ の 形 状 を 実 現 す る 為 に ア ニ ロ ッ ク ス メ ー カ ー 各 社 が 技 術 開 発 を 行 な っ た 結 果 が 現 在 の セ ル 形 状 に な っ て い ま す 。 セ ル 概 念 の 革 新 ア ニ ロ ッ ク ス ロ ー ル 表 面 に は 、 円 形 ま た は 四 角 形 の セ ル が 整 然 と 配 列 さ れ て い る 、 と 言 図-12 図-13 図-14-1 図-14-2

う の が 今 日 的 な 基 準 で も 標 準 的 な ア ニ ロ ッ ク ス の セ ル パ タ ー ン 概 念 で す 。 最 近 こ の 基 本 概 念 か ら 飛 躍 し た ア ニ ロ ッ ク ス が 登 場 し て 話 題 に な っ て い ま す 。 こ れ ら の ア ニ ロ ッ ク ス 表 面 に は 円 形 の セ ル の 代 わ り に 、 溝 （ グ ル ー ブ ） パ タ ー ン や 長 矩 形 や 多 角 形 な ど の 新 し い パ タ ー ン が 彫 刻 さ れ て い ま す 。（ 図-15） こ の 新 パ タ ー ン 開 発 の 主 な 目 的 は 以 下 の 点 に あ る と 発 表 さ れ て い ま す 。  イ ン キ 流 動 性 の 改 善 ～ イ ン キ 転 移 性 の 改 善  刷 版 解 像 度 へ の 対 応 力 改 善  ド ク タ ー ブ レ ー ド と の 干 渉 低 減 に よ る 長 寿 命 化 （ ブ レ ー ド ）  ド ッ ト ゲ イ ン 現 象 の 抑 制 新 パ タ ー ン に よ り 、 ア ニ ロ ッ ク ス 表 面 に 保 持 さ れ た イ ン キ の 流 動 性 が 上 が り 、 高 解 像 度 で も 高 濃 度 印 刷 が 可 能 に な る だ け で な く 、 ベ タ 印 刷 に お け る ピ ン ホ ー ル 抑 制 の 効 果 が あ る と い う こ と で す 。 さ ら に 洗 浄 性 も 改 善 さ れ る た め 、 ア ニ ロ ッ ク ス 保 守 の 面 か ら も 改 善 効 果 が あ る と 発 表 さ れ て い ま す 。 新パターンアニロックスの一つ、ＡＰＥＸ社 （製造元：オランダ／発売元：明昌株式会社）から発 表されている【Ｕｎｉｆｌｅｘ】に よ る と 、 通 常 ア ニ ロ ッ ク ス の 解 像 度 ２ ０ ０ ～ １ ２ ７ ０ Ｌ Ｐ Ｉ ま で を 、 ４ 種 類 の 新 パ タ ー ン ア ニ ロ ッ ク ス で カ バ ー す る 事 が 可 能 だ と 発 表 さ れ て い ま す 。 （ 図-16） 既 述 の 通 り【 ア ニ ロ ッ ク ス：刷 版 ＝ ５ ～ ７： １ 】 の 関 係 が 確 保 さ れ て い な い と 、 美 粧 印 刷 は 困 難 で す 。理 由 は（ 図-17）の ハ イ ラ イ ト 部 ド ッ ト 先 端 が セ ル の 中 に 浸 っ て し ま う た め に 発 生 す る ド ッ ト ゲ イ ン ～ ハ イ ラ イ ト 部 の ヨ ゴ レ の た め で す 。 そ の た め に 同 一 色 中 に ス ク リ ー ン と テ キ ス ト や ベ タ が 混 在 す る 場 合 に は 、 同 一 色 を 分 解 し て 別 ス テ ー シ ョ ン で 印 刷 し な 図-15-1 図-15-2 図-15-3 図-16 図-17

け れ ば な ら な い 場 合 が 発 生 し ま す 。 こ れ ら は 全 て 上 記 の 比 率 に よ っ て 制 約 さ れ て い る か ら で す 。 印 刷 現 場 で は ア ニ ロ ッ ク ス の 保 有 バ ラ エ テ ィ ー が 豊 か に な る ほ ど 、 広 範 な デ ザ イ ン を 印 刷 す る 事 が 可 能 に な る と い う 事 に な り ま す 。 し か し こ の メ ソ ッ ド で は 数 多 く の ア ニ ロ ッ ク ス 保 有 が 有 利 に な る 一 方 、 保 有 の た び に 投 資 が 必 要 に な っ て く る た め に 、 バ ラ エ テ ィ ー に 一 定 の 歯 止 め が 掛 か る の が 現 実 的 な 対 処 と な っ て い ま す 。 こ れ ま で 段 階 的 に 必 要 だ っ た ２ ０ 種 の ア ニ ロ ッ ク ス バ リ エ ー シ ョ ン が 図-16 に 対 比 さ れ る よ う に ４ 種 に 集 約 さ れ る 事 は 、設 備 投 資 の 観 点 か ら も 大 き な ア ド バ ン テ ー ジ と 言 え ま す 。 同 社 で は 軟 包 装 用 の 【 Ｕ ｎ ｉ ｆ ｌ ｅ ｘ 】 の 他 に ダ ン ボ ー ル 用 に も 【 Ｕ ｎ ｉ ｃ ｏ ｒ ｒ 】 も 用 意 さ れ て い ま す 。 ラ ウ ン ド セ ル か ら の 離 脱 Ａ Ｐ Ｅ Ｘ 社 の 例 で は Ｇ Ｔ Ｔ（Ｇｅｎｅｔｉｃ Ｔｒａｎｓｆｅｒ Ｔｅｃｈｎｏｌｏｇｙ）と 呼 ば れ る 技 術 が 新 パ タ ー ン の 特 長 を も た ら し ま す 。 （ 図-18）は 現 行 の ア ニ ロ ッ ク ス セ ル と 刷 版 ハ イ ラ イ ト ド ッ ト の 関 係 を 表 し ま す 。 こ の ア ニ ロ ッ ク ス の セ ル 直 径（ ウ ォ ー ル 部 ） で は 、 か ろ う じ て 【 ５ ０ Ｌ Ｐ Ｉ ： ３ ％ 】 ド ッ ト の セ ル 侵 入 を 防 げ て い ま す が 、【 １ ２ ０ Ｌ Ｐ Ｉ：３ ％ 】ド ッ ト は セ ル 内 に 侵 入 し て 、 必 要 以 上 の イ ン キ が ド ッ ト 先 端 に 転 移 し て し ま い ま す の で 、 激 し い ド ッ ト ゲ イ ン が 起 こ っ て し ま い ま す 。 （ 図-19）は Ｇ Ｔ Ｔ で 用 い ら れ る リ ッ ジ パ タ ー ン に 、 同 様 の ド ッ ト を 置 い た 場 合 を 表 し ま す 。 新 パ タ ー ン で は 従 来 の セ ル で ウ ォ ー ル （ Ｗ ａ ｌ ｌ ） と 表 現 さ れ て い た セ ル 間 の 隔 壁 は 、 リ ッ ジ （ Ｒ ｉ ｄ ｇ ｅ ： 畝 ） と 表 現 さ れ て い ま す 。 こ の パ タ ー ン で は 【 １ ２ ０ Ｌ Ｐ Ｉ ： ３ ％ 】 ド ッ ト も リ ッ ジ に 支 え ら れ 、 リ ッ ジ 内 に 侵 入 す る 事 は あ り ま せ ん 。 ま た イ ン キ 流 動 性 が 上 が っ て い る た め 、 大 き な 【 ５ ０ Ｌ Ｐ Ｉ ： ３ ％ 】 に 必 要 な イ ン キ 量 も 転 移 さ せ る こ と が 可 能 に な る の で 刷 版 解 像 度 へ の 対 応 力 が 広 が り 、【 ア ニ ロ ッ ク ス：刷 版 ＝ ５ ～ ７：１ 】の 関 係 を 保 つ 必 要 が な く な る と い う 理 論 で す 。 こ の 事 例 で は 刷 版 が ５ ０ Ｌ Ｐ Ｉ で も 、 １ ２ ０ Ｌ Ｐ Ｉ で も 、 両 方 の 刷 版 を 一 本 の ア ニ ロ ッ ク ス で カ バ ー す る 事 が で き る と い う 事 を 示 し て い ま す 。 図-18 図-19

次 に 注 目 す る の は Ｐ Ｒ Ａ Ｘ Ａ Ｉ Ｒ 社 （ ア メ リ カ ） と プ ラ ク ス エ ア 工 学 株 式 会 社 （ 日 本 ） か ら 発 表 さ れ て い る Ｐ ｒ ｏ ｌ ｉ ｎ ｅ _{シ リ} ー ズ の Ａ Ｒ Ｔ 彫 刻 _{で す 。} Ａ Ｒ Ｔ _{は Ａ ｎ ｉ ｌ ｏ ｘ Ｒ ｅ ｖ ｅ ｒ ｓ} ｅ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｒ ｙ か ら 命 名 さ れ た 商 品 名 で 、 名 前 が 表 す よ う に 従 来 の ア ニ ロ ッ ク ス と 逆 パ タ ー ン で 形 成 さ れ た ロ ー ル 表 面 に 特 徴 が あ り ま す 。 従 来 セ ル は 凹 型 に 彫 刻 さ れ 、 凹部にインキを保持する形態であるのに対し、ＡＲＴ _の 加 工 は 表 面 に 凸 部 を 残 す 形 で 彫 刻 し 、 山 裾 ～ 山 間 に イ ン キ を 保 持 す る 形 態 に な っ て い ま す 。（ 図-20） 特 徴 は イ ン キ 転 移 性 の 改 善 と 高 線 数 か つ 高 容 積 で 高 濃 度 で 細 字 性 の 向 上 で す 。 ま た 同 社 で は ２ ０ １1 年 に 新 パ タ ー ン Ｎ ｏ ｖ ａ Ｌ ｉ ｎ ｅ _{の 販 売 を 開 始 し ま す 。（ ２ ０ １ １ 年 ６ 月 よ り 、 国} 内 製 造 販 売 開 始 ）、こ の 彫 刻 に は 新 し い レ ー ザ ー が 使 用 さ れ ま す 。（ 図-21） 新 レ ー ザ ー に よ り 高 線 数 で の イ ン キ 濃 度 高 度 化 や ド ッ ト ゲ イ ン 現 象 の 抑 制 、 お よ び 洗 浄 性 の 向 上 に 効 果 が 出 て い る と い う 発 表 が あ り 、 こ ち ら へ の 期 待 も 高 ま っ て い ま す 。

ま と め

ア ニ ロ ッ ク ス 表 面 の イ ン キ は 従 来 セ ル の ウ ォ ー ル で “ 独 立 し て 、 少 量 づ つ 格 納 ” さ れ て い ま し た が 、こ れ ら の 新 パ タ ー ン 加 工 に お い て イ ン キ は“ 連 続 し た 面 ”、ま た は そ れ に 近 い 形 で ア ニ ロ ッ ク ス 表 面 に 保 持 さ れ る 事 に な り ま す 。 ま た 刷 版 へ の イ ン キ 転 移 性 の 点 で は セ ル 内 壁 形 状 に よ っ て 発 生 す る 表 面 張 力 の 影 響 で 、 刷 版 へ の イ ン キ 転 移 後 セ ル 内 に 残 留 す る イ ン キ 量 を 最 小 化 さ せ る 為 に 、 セ ル 最 深 部 周 辺 の 形 状 は Ｖ 字 型 か ら Ｕ 字 型 へ 進 化 し て き ま し た 。 さ ら に 新 パ タ ー ン は Ｕ 字 型 を 更 に 進 化 さ せ た 船 底 型 に な り ま し た 。 深 度 は Ｕ 字 型 よ り 浅 く な り ま す が 、 イ ン キ 流 動 性 が 向 上 す る パ タ ー ン と 低 表 面 張 力 効 果 で 、 刷 版 へ 転 移 す る イ ン キ 量 は 浅 版 化 し て も 問 題 に な ら な い と 言 う 論 理 で す 。 し か し 限 界 を 超 え る 浅 さ で は イ ン キ 転 移 に 悪 影 響 を 与 え る 事 に な り ま す 。 プ ラ ク ス エ ア 工 学(株 )で は こ の 点 に 関 し て「 ア ス ペ ク ト 比（ 開 口 率 ）」と 言 う 概 念 を 使 っ て 適 正 値 を 提 案 し て い ま す 。【 ア ス ペ ク ト 比 １ ５ ～ ３ ５ ％ 】が 適 性 と い う 基 準 で 、こ の 値 は セ ル 深 度 を セ ル オ ー プ ニ ン グ で 除 算 し て 求 め ま す 。 ２ ５ ０ Ｌ Ｐ Ｉ で は セ ル オ ー プ ニ ン グ は 約 １ ０ ０ ミ ク ロ ン に な り 、 そ の 時 の セ ル 深 度 が ２ ５ ミ ク ロ ン で あ れ ば【 ア ス ペ ク ト 比 ＝ ２ ５ ÷１ ０ ０ ＝ ０ ．２ ５ 】と な り 、２ ５ ％ と な り ま す 。 新 パ タ ー ン ア ニ ロ ッ ク ス は 開 発 者 達 の 独 創 的 な 発 案 に よ っ て 登 場 し た こ と は 容 易 に 理 解 図-20 図-21 TM TM TM TM TM

で き ま す 。 し か し こ の 発 案 を 実 現 す る た め に は 最 新 の レ ー ザ ー 彫 刻 技 術 が 必 要 条 件 で あ っ た こ と も 、 近 年 に な っ て 新 パ タ ー ン が 続 々 と 発 表 さ れ て い る 背 景 で あ る と 思 わ れ ま す 。 最 新 の レ ー ザ ー 彫 刻 技 術 を 利 用 し な け れ ば 、目 標 と す る 細 密 加 工 が 実 現 で き な い か ら で す 。 こ こ で 取 り 上 げ た 新 パ タ ー ン ア ニ ロ ッ ク ス が 市 場 に ど の よ う に 受 け 入 れ ら れ て い く の か 、 ど の よ う な 効 果 を 上 げ て い く の か は 今 後 の 観 察 に 拠 る 以 外 に 評 価 の 方 法 が あ り ま せ ん 。 セ ラ ミ ッ ク ア ニ ロ ッ ク ス が 登 場 し て 約 ３ ０ 年 経 過 し ま し た 。 今 日 ま で の 間 に そ の 関 連 技 術 は 素 材 レ ベ ル を 含 め 、 大 き な 前 進 が あ っ た こ と は 公 知 の 事 実 で す 。 一 方 で は 製 版 技 術 も 大 き く 進 歩 し 、３ ０ 年 前 と は 隔 世 の 感 さ え 抱 か せ ま す 。イ ン キ も 溶 剤 、 Ｕ Ｖ 、 水 性 の 各 タ イ プ が そ れ ぞ れ 改 善 さ れ て き ま し た 。 今 後 フ レ キ ソ イ ン キ は 高 濃 度 化 、 高 透 明 性 化 が 求 め ら れ 、 こ れ ら が 実 現 す る こ と に よ り オ フ セ ッ ト 、 グ ラ ビ ア か ら の 転 換 が 可 能 に な る 分 野 が 出 て く る よ う に 思 え ま す 。 印 刷 機 と い う プ ラ ッ ト ホ ー ム で は イ ン キ ・ ア ニ ロ ッ ク ス ・ 刷 版 と い う ３ つ の ス テ ー シ ョ ン を 経 由 し て 被 印 刷 体 に 印 刷 加 工 が 為 さ れ ま す 。 プ ラ ッ ト ホ ー ム 上 の ３ 要 素 間 に は 非 常 に 高 い 次 元 で 協 働 作 業 が 行 な わ れ て い る と い う 理 解 が 出 来 ま す が 、 こ れ ら ３ 要 素 を 製 造 す る 企 業 ・ 業 界 に も こ の 協 働 概 念 の 共 有 が 必 要 な 時 代 に な っ て き た よ う に 思 え ま す 。 企 業 単 独 で 、 ま た は 業 界 単 独 で 行 な え る 事 以 上 の 成 果 は 、 企 業 間 や 業 際 を 越 え て 為 さ れ る 連 携 や 協 働 作 業 に よ っ て 実 現 で き る の で は な い で し ょ う か 。 セ ラ ミ ッ ク ア ニ ロ ッ ク ス ３ ０ 年 の 歴 史 の 中 で 、 技 術 が 大 き く 変 わ っ て き た こ と は 既 述 の 通 り で す が 、逆 に 変 わ ら な か っ た 点 も あ り ま す 。そ れ が 、【 ラ ウ ン ド セ ル ＆ ６ ０ °ア ン グ ル 】 の 組 合 せ で す 。 従 来 パ タ ー ン に お い て も セ ル 設 計 の 改 善 は 進 ん で 行 く の は 間 違 い 有 り ま せ ん が 、 今 後 の 新 パ タ ー ン ア ニ ロ ッ ク ス 技 術 に も 関 心 が 高 い 関 心 が 寄 せ ら れ ま す 。 （ 参 考 資 料 ） 本 文 で は 以 下 の ホ ー ム ペ ー ジ を 参 考 に し ま し た 。 http://www.apex-groupofcompanies.com http://www.harperimage.com http://www.praxair.com/ http://www.pamarcoglobal.com http://www.zecher.com/
